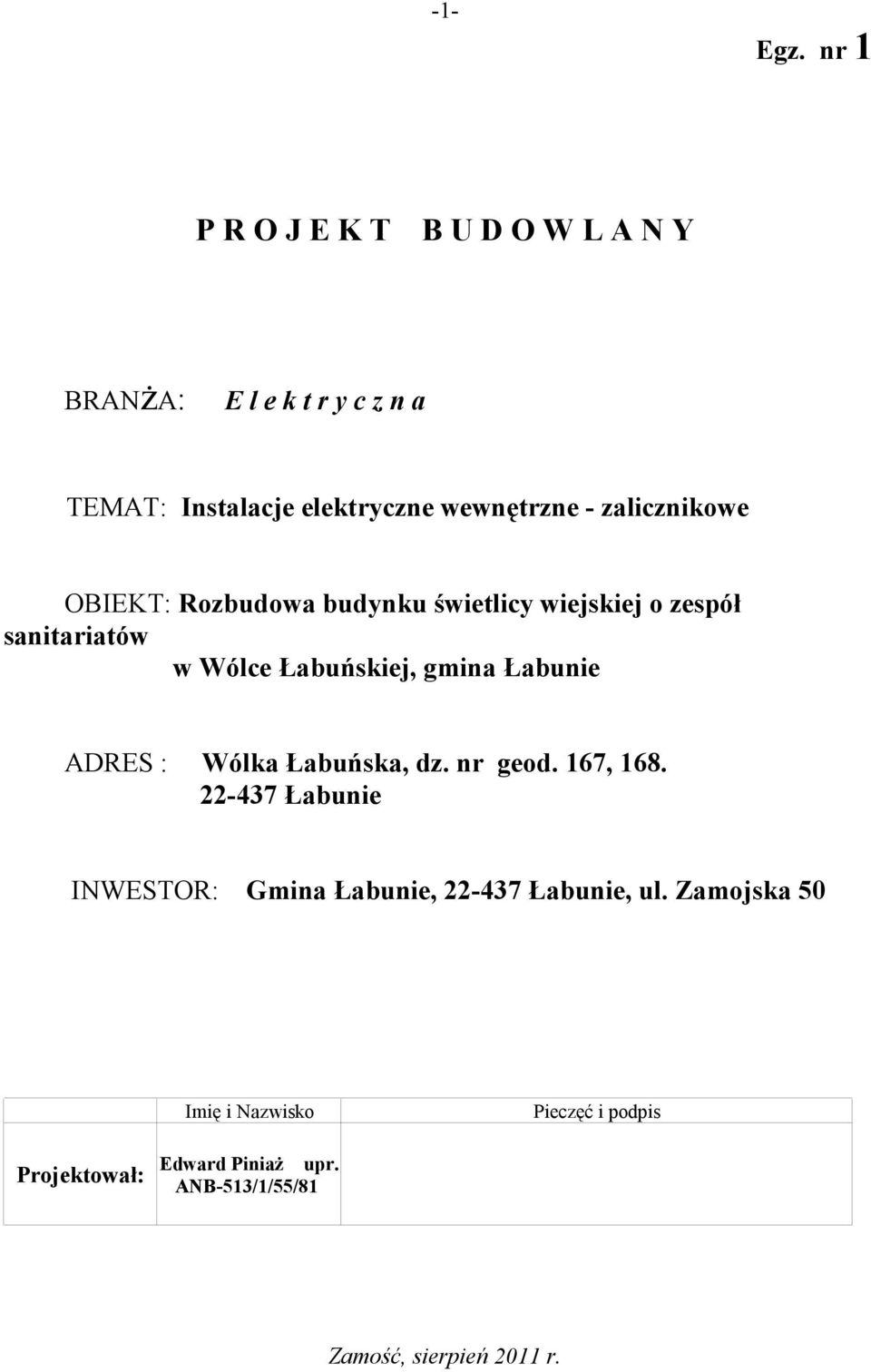

1 -1- Egz. nr 1 P R O J E K T B U D O W L A N Y BRANŜA: E l e k t r y c z n a TEMAT: Instalacje elektryczne wewnętrzne - zalicznikowe OBIEKT: Rozbudowa budynku świetlicy wiejskiej o zespół sanitariatów w Wólce Łabuńskiej, gmina Łabunie ADRES : Wólka Łabuńska, dz. nr geod. 167, Łabunie INWESTOR: Gmina Łabunie, Łabunie, ul. Zamojska 50 Imię i Nazwisko Pieczęć i podpis Projektował: Edward PiniaŜ upr. ANB-513/1/55/81 Zamość, sierpień 2011 r.

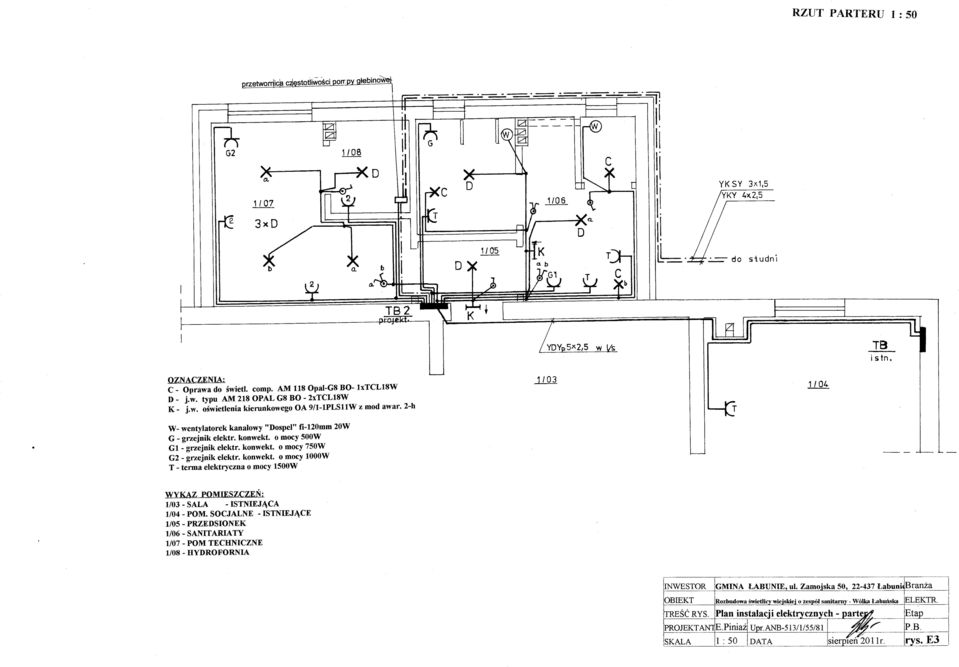

2 -2- PROJEKT ZAWIERA 1. Kopie uprawnień i zaświadczenie z Izby 2. Materiały przesłane przez przedstawiciela producenta pompy głębinowej 3. Protokół uzgodnienia ZUD 4. Opis techniczny 5. Obliczenia techniczne 6. Rysunki: rys. nr 01 - plan zagospodarowania działki 1 : 500 rys. nr E2 - schemat zasilania i tablicy - TB2 rys. nr E3 - plan inst. elektrycznych - rzut przyziemia - skala 1 : 50 rys. nr E4 - plan inst. odgromowej - rzut dachu - skala 1 : 100

3 -3- O P I S T E C H N I C Z N Y 1. Podstawa opracowania: - zawarta umowa z inwestorem - PB branŝy architektonicznej - PB branŝy sanitarnej - inwentaryzacja inst. elektrycznej dla celów projektowych - materiały przesłane mailem przez przedstawiciela producenta pompy głębinowej - obowiązujące normy i przepisy 2. Zakres opracowania. Przedmiotem niniejszego opracowania jest PB branŝy elektrycznej instalacji zalicznikowej na rozbudowę budynku świetlicy wiejskiej o zespół sanitariatów w miejscowości Wólka Łabuńska, gm. Łabunie. Projekt obejmuje wykonanie instalacji elektrycznych w dobudowanych sanitariatach i ogrzanie pomieszczeń do których wprowadzono instalację wodociągową. Opracowanie zawiera: - rozdział energii - zasilanie pompy głębinowej - instalację oświetlenia i gniazd wtykowych 230V - instalację miejscowych połączeń wyrównawczych - ochronę od poraŝeń 3. Dane elektroenergrtyczne. - zasilanie istniejące - moc zainstalowana (opracowania) Pi = 12,05 kw - moc szczytowa Ps = 6,03 kw - współczynnik mocy cos fi = 0,95 - pomiar energii elektrycznej istniejący - system ochrony od poraŝeń - samoczynne wyłączenie w układzie sieci TN-C-S. 4. Rozdział energii. Zasilanie budynku świetlicy wiejskiej i pomiar energii pozostaje bez zmian co uzgodniono z inwestorem. Na projektowane obwody naleŝy dobudować tabliczkę TB2 (w/g rys. nr E2) zasilając zalicznikowo przewodem YDYp5x2,5 w l/s z obecnego obwodu pompy głębinowej. Istniejący wyłącznik nadprądowy S303-C10A w tablicy TB wymienić na C16A. Obudowę tablicy bezpiecznikowej TB2 zastosować typu RWN 2 x12 mod. firmy "Legrand". W tablicy zainstalować aparaturę modułową, łączeniową i zabezpieczającą zgodnie ze schematem pokazanym na rysunku E2. 5. Zasilanie pompy głębinowej. Z projektowanej tablicy TB2 zasilić przewodem YDYp 3x2,5 w/t przetwornicę częstotliwości pompy głębinowej a następnie z przetwornicy do pompy głębinowej ułoŝyć kabel zasilający YKY 4x2,5. Obok kabla zasilającego ułoŝyć kabel sterowniczy YKSY 3x1,5 do czujnika poziomu lustra wody. Kable w budynku układać p/t lub n/u a na zewnątrz w wykopie. Szczegóły układania kabli w ziemi w projekcie zagospodarowania terenu działki. Sterowanie pompą głębinową z urządzenia hydroforowego. W projekcie technologicznym hydroforni brak danych co do mocy, sterowania i podłączenia pompy głębinowej.

4 -4- Z dostarczonych materiałów mailem przez producenta niewiele wynika. NaleŜy instalację ewentualnie uzupełnić o dane wynikające z dokumentacji dostarczonej wraz z pompą. 6. Instalacjje oświetleniowe i gniazd wtykowych 230V. Instalację oświetleniową wykonać przewodami YDYp 3/4 x1,5 w tynku. Instalację do gniazd wtykowych ogólnych i grzejnych 230V wykonać przewodami YDYp 3x1,5 i przewodami YDYp 3 x 2,5 w/t. Osprzęt w całości rozbudowy stosować wodoszczelny n/t częściowo zagłębiony w podłoŝu. Typ i producent osprzętu według uznania inwestora. Typy opraw podano na "Oznaczeniach" rys. nr E3. NatęŜenie oświetlenia przyjęto zgodnie z normą PN-EN Przekroje i typy przewodów pokazano na schemacie rys. nr E2. 7. Instalacja miejscowych połączeń wyrównawczych. W pomieszczeniu sanitariatów i hydroforni wykonać miejscowe połączenia wyrównawcze przewodem DY 6. Do szyny wyrównawczej miejscowej przyłączyć wszystkie metalowe elementy urządzeń sanitarnych, rurociągi instalacji wod-kan i zacisk "PE" tablicy TB2 i TB. Od zacisku "PEN" tablicy TB ułoŝyć przewód DY10mm2 łącząc z istniejącym uziomem i instalacją odgromową. 8. Instalacja odgromowa. Budynek podlega ochronie odgromowej. Jako zwody poziome wykorzystać blachę ocynkowaną gr. min. 0,5mm - zwody ułoŝyć tylko na kominach. Zwody poziome i przewody odprowadzające wykonać z drutu oc.fi 8mm. Przewody odprowadzające prowadzić w rurkach RVS-22 p/t. Przewody uziemiające i uziom otokowy wykonać bednarką ocynkowaną Fe/Zn 25x4mm i przyłączyć do istniejącego uziomu. Złącza kontrolne instalować na wysokości 0,8m nad poziomem terenu we wnęce z drzwiczkami z tworzyw sztucznego D3x2dm. Rezystancja uziemienia R < 10 omów. 9. Ochrona od poraŝeń. Systemem ochrony od poraŝeń prądem elektrycznym będą wyłączniki przeciwporaŝeniowe - układ sieci TN-C-S. Obwody z wyłącznikami róŝnicowo-prądowymi wykonane będą jako 3-przewodowe (5-przewodowe). Przy tym przewód neutralny "N" (kolor niebieski) musi być odizolowany od uziemionego przewodu ochronnego "PE" (kolor Ŝółto-zielony) a ich połączenie nastąpi w tablicy TB. Wykonać uziemienie zacisku PEN w tablicy TB przyłączając do uziomu instalacji połączeń wyrównawczej i odgromowej. Opornośc winna spełniać warunek R < 10 omów. Uwaga; - Całość robót wykonać zgodnie z obowiązującymi normami i przepisami PBUE. - Podłącznie napięcia do nowej instalacji wykonywać przy wyłączonym napięciu - Po wykonaniu instalacji elektrycznych wykonać pomiary elektryczne rezystancji izolacji i uziemień - próby pomontaŝowe - Przy wykonaniu robót naleŝy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie na które wydano certyfikaty na znak bezpieczeństwa lub deklaracje zgodności z PN lub aprobaty techniczne (atr.10 PB) - Podane w tekście lub na rysunkach (kosztorysach) nazwy materiałów naleŝy czytać łącznie z uzupełnieniem "... lub równowaŝne" projektant

5 -5- OBLICZENIA TECHNICZNE 1. Zestawienie mocy zainstalowanej i szczytowej - dobór zabezpieczeń i WLZ. tablica TB2 - zestawienie mocy w/g rys E2. - moc zainstalowana Pi = 9,05 kw - - " - grzejniki w pom. socjalnym Pi = 3 kw (Uwaga j.n. w obliczeniach ogrzewania) - współczynnik jednocz.. kj = 0,5 - moc szczytowa Ps = 6,03 kw - prąd szczytowy Is = 9,2A Przyjmuję zabezpieczenia w tablicy TB typu S303-C16A. Przewody wlz zasilające tabliczkę bezpiecznikową TB2 typu YDYp 5x2,5 w listwie ściennej o Idd 21A > 16A. - moc szczytowa istniejąca w tablicy TB Ps = 9,60 kw - moc szczytowa całkowita - obliczeniowa Pso = 15,63 kw PowyŜsza moc mieści się w istniejącej mocy przyłączeniowej 16 kw. 2. Obliczenie ogrzewania elektrycznego. Dane: G - wskaŝnik izolacji pomieszczeń, pomieszczenie dobrze izolowane = 1 Delta T - róŝnica temperatur V - objętość pomieszczeń Współczynnik strat grzejników konwektorowych = 1,2 Po - moc do ogrzania pomieszczenia Przyjmuję konwektory typu "Melodia Średnia" z termostatem elektronicznym programowalnym do 30o C z nastawą temp. przecwmroźnej +7 o C. 1/06 - sanitariaty: WC niepełnosprawnych V = 1,8m x 2,2m x 2,5m = 9,90m3 Po = G x V x DeltaT x 1,2 = 1 x 9,90 x 30 x 1,2 = 356W Przyjmuję grzejnik o mocy 500W oznaczenie na rys. G sanitariaty, ogólne V = 3,5m x 2,1m x 2,5m = 18,38m3 Po = 1 x 18,38 x 30 x 1,2 = 662W Przyjmuję grzejnik o mocy 750W oznaczenie G1 1/07 i 1/08 - pom. technmiczne i hydrofornia: V = (9,92m2 + 2,58m2) x 2,5m = 31,40m3 Po = 1 x 31,40 x 25 x 1,2 = 942W Przyjmuję grzejnik o mocy 1000W oznaczenie - G2 1/04 - pom. socjalne: V = 35,83m2 x 2,95m = 105,7m3 Po = 1 x 105,7 x 25 x 1,2 = 3171W Przyjmuję dwa grzejniki o mocy 1500W kaŝdy. Uwaga: uŝytkownik w pom. socjalnym zainstalował grzejniki o mocy 2000W i 2500W, naleŝy wymienić na grzejniki zgodne z obliczeniami lub uŝytkować tylko1 grzejnik. projektant
