Instrukcja projektowania instalacji wentylacji.
|
|
- Małgorzata Kania
- 8 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja projektowania instalacji wentylacji

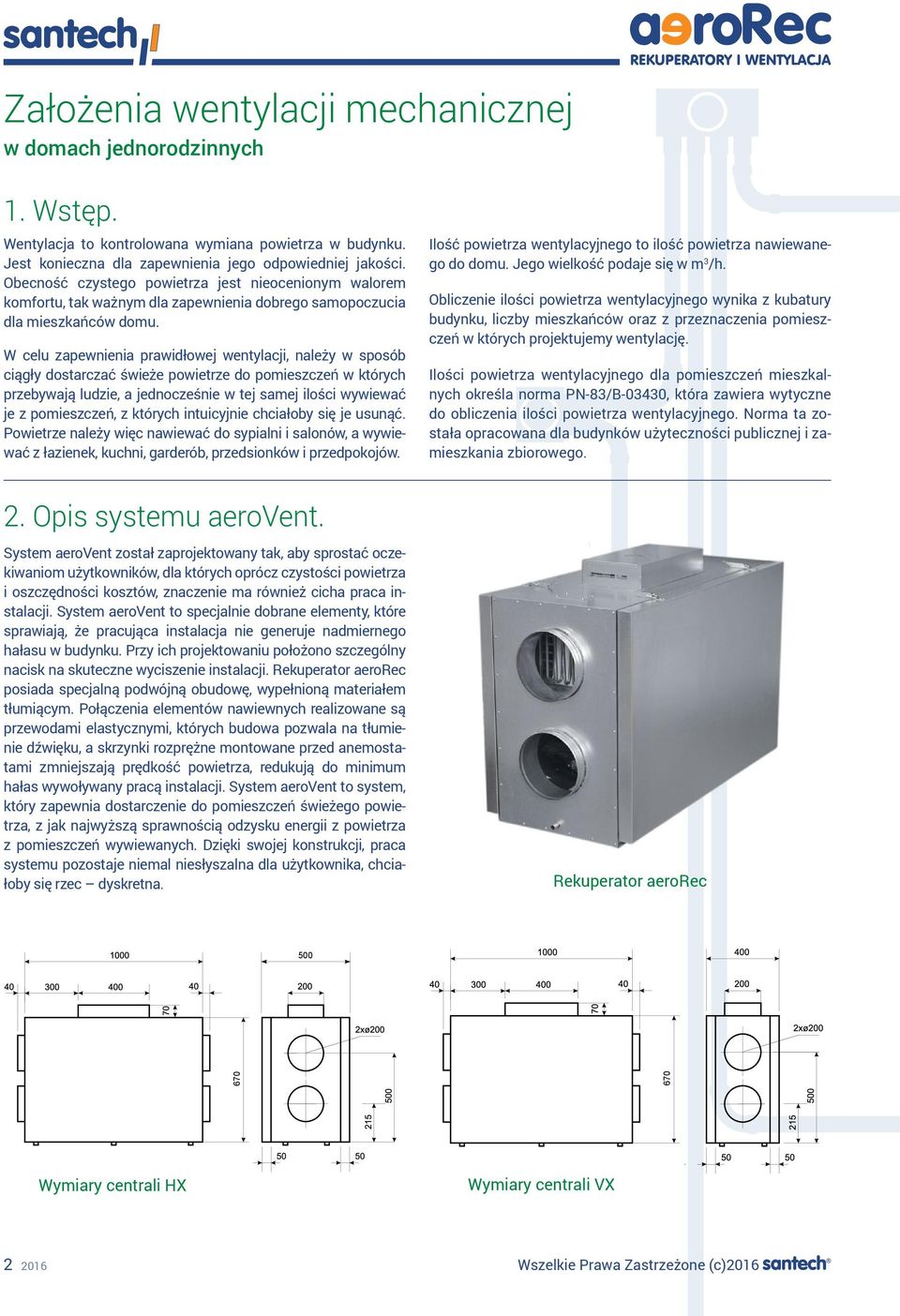

2 Założenia wentylacji mechanicznej w domach jednorodzinnych 1. Wstęp. Wentylacja to kontrolowana wymiana powietrza w budynku. Jest konieczna dla zapewnienia jego odpowiedniej jakości. Obecność czystego powietrza jest nieocenionym walorem komfortu, tak ważnym dla zapewnienia dobrego samopoczucia dla mieszkańców domu. W celu zapewnienia prawidłowej wentylacji, należy w sposób ciągły dostarczać świeże powietrze do pomieszczeń w których przebywają ludzie, a jednocześnie w tej samej ilości wywiewać je z pomieszczeń, z których intuicyjnie chciałoby się je usunąć. Powietrze należy więc nawiewać do sypialni i salonów, a wywiewać z łazienek, kuchni, garderób, przedsionków i przedpokojów. 2. Opis systemu aerovent. System aerovent został zaprojektowany tak, aby sprostać oczekiwaniom użytkowników, dla których oprócz czystości powietrza i oszczędności kosztów, znaczenie ma również cicha praca instalacji. System aerovent to specjalnie dobrane elementy, które sprawiają, że pracująca instalacja nie generuje nadmiernego hałasu w budynku. Przy ich projektowaniu położono szczególny nacisk na skuteczne wyciszenie instalacji. Rekuperator aerorec posiada specjalną podwójną obudowę, wypełnioną materiałem tłumiącym. Połączenia elementów nawiewnych realizowane są przewodami elastycznymi, których budowa pozwala na tłumienie dźwięku, a skrzynki rozprężne montowane przed anemostatami zmniejszają prędkość powietrza, redukują do minimum hałas wywoływany pracą instalacji. System aerovent to system, który zapewnia dostarczenie do pomieszczeń świeżego powietrza, z jak najwyższą sprawnością odzysku energii z powietrza z pomieszczeń wywiewanych. Dzięki swojej konstrukcji, praca systemu pozostaje niemal niesłyszalna dla użytkownika, chciałoby się rzec dyskretna. Ilość powietrza wentylacyjnego to ilość powietrza nawiewanego do domu. Jego wielkość podaje się w m 3 /h. Obliczenie ilości powietrza wentylacyjnego wynika z kubatury budynku, liczby mieszkańców oraz z przeznaczenia pomieszczeń w których projektujemy wentylację. Ilości powietrza wentylacyjnego dla pomieszczeń mieszkalnych określa norma PN-83/B-03430, która zawiera wytyczne do obliczenia ilości powietrza wentylacyjnego. Norma ta została opracowana dla budynków użyteczności publicznej i zamieszkania zbiorowego. Rekuperator aerorec Wymiary centrali HX Wymiary centrali VX Wszelkie Prawa Zastrzeżone (c)2016
3 3. Elementy systemu. Głównym elementem całej instalacji jest centrala wentylacyjna z wymiennikiem do odzysku ciepła rekuperator aerorec (1). Rekuperator aerorec Ideą zastosowania rekuperatora jest kontrolowana wymiana powietrza: wywiew zużytego oraz nawiew świeżego z jednoczesnym odzyskiem energii zawartej w powietrzu wywiewanym. Świeże powietrze powinno być dostarczane do pomieszczeń czystych (pokoje oraz sypialnie) natomiast usuwane z pomieszczeń, w których jest to wymagane: kuchnia, łazienki, WC, garderoby itp. Rekuperator posiada wbudowany wymiennik krzyżowy lub przeciwprądowy. Zaletą wymienników zastosowanych w rekuperatorach aerorec jest gęstość rozmieszczenia aluminiowych kulis, które wpływają na najwyższą sprawność cieplną urządzenia. Do rekuperatora doprowadzone jest świeże powietrze, które zasysane jest z zewnątrz poprzez czerpnię powietrza (2). Powietrze wywiewane jest z budynku przy wykorzystaniu przewodu wylotowego oraz wyrzutni powietrza (3). Zaleca się aby połączenie rekuperatora z czerpnią i wyrzutnią było realizowane za pomocą elementów metalowych o średnicy Ø200 (rury typu Spiro). Powietrze zewnętrzne, które trafia do rekuperatora zostaje w nim podgrzane powietrzem usuwanym z budynku w wymienniku ciepła oraz oczyszczone na zamontowanych filtrach, a następnie doprowadzone do instalacji nawiewnej. Od strony instalacji wewnętrznej znajdują się rozdzielacze powietrza zarówno na przewodzie nawiewnym (4) jak i wywiewnym (5). Rozdzielacze posiadają jedno wejście o średnicy Ø160 lub Ø200 do podłączeniu przewodów Spiro oraz od 8 do 14 wyjść dostosowanych do średnicy przewodu elastycznego aerovent Ø75 mm. Przewodami aerovent łączy się rozdzielacza ze skrzynkami rozprężnymi podłączonymi odpowiednio do elementów nawiewnych (6) (anemostaty aerovent 125ANM) bądź wywiewnych (7) (anemostaty aerovent 125AWM). Skrzynki rozprężne (8), które posiadają jedno wejście łączące z anemostatem (Ø125) oraz odpowiednio 1, 2 lub 3 wejścia dla przewodów elastycznych Ø75. Przewody aerovent Elastyczne przewody aerovent mają za zadanie połączenie elementów nawiewnych oraz wywiewnych z rozdzielaczami przy rekuperatorze. Średnica zewnętrzna przewodów to zaledwie 75 mm, co sprawia, że bez większego problemu można ukryć je w elementach konstrukcyjnych budynku. Przewód jest karbowany co pozwala na jego elastyczne układanie i swobodne prowadzenie bez konieczności montażu dodatkowych kształtek. Karbowana struktura nie wpływa na zwiększenie oporów przepływu powietrza, ponieważ od wewnątrz rura wyłożona jest specjalną gładką powłoką, która zmniejsza współczynnik tarcia, a dodatkowo wpływa na tłumienie hałasu. Zastosowana powłoka posiada również właściwości antybakteryjne oraz antystatyczne, dzięki czemu zapewnione są higieniczne warunki pracy całej instalacji Założenia wentylacji mechanicznej w domach jednorodzinnych wer. 01/0041/2016 3
4 Rozdzielacze Do połączenia centrali wentylacyjnej z siecią przewodów elastycznych stosuje się skrzynki rozdzielaczowe, potocznie zwane rozdzielaczami, których zadaniem jest rozdział powietrza do poszczególnych elementów nawiewnych i wywiewnych. Skrzynki są uniwersalne i nadają się do zastosowania w dowolnych konfiguracjach. Rozdzielacze przygotowane są w dwóch wariantach: kątowe (rys. A) lub proste (rys. B). Kątowe nadają się do całkowitego ukrycia w posadzce, natomiast proste są bardzo wygodne podczas montażu skrzynek w pomieszczeniach technicznych lub przy rozprowadzeniu instalacji na nieużytkowym poddaszu. Skrzynki wykonywane są w wersjach z różną ilością wyjść tak aby można było dostosować je do indywidualnych wymagań architektury budynku. A. Rozdzielacz kątowy 10x75x200 B. Rozdzielacz prosty 10x75x200 C. Anemostat nawiewny 125ANM D. Anemostat wywiewny 125AWM i oraz wywiewniki i oraz wywiewniki systemu aerovent występuje w średnicy 125 mm. Ich konstrukcja pozwala na regulowanie wielkości strumienia powietrza, co ma zastosowanie w regulacji i zbilansowaniu instalacji. Anemostaty wykonane są z wysokiej jakości materiału, co przekłada się na ich estetyczny wygląd w pomieszczeniu, w którym są zamontowane. W systemie aerovent występują anemostaty w dwóch wersjach: nawiewnej (aerovent 125ANM rys. C) oraz do wywiewnej (aerovent 125AWM rys. D). Podsumowując System aerovent to system instalacyjny współpracujący z rekuperatorami aerorec. W skład systemu wchodzą przewody elastyczne, skrzynki rozdzielające i rozprężne oraz nawiewniki i wywiewniki. Powietrze z rekuperatora dystrybuowane jest do poszczególnych pomieszczeń przez system rozdzielaczy i przewodów elastycznych. Rura wentylacyjna Przykłady montażu skrzynek rozprężnych i nawiewników Skrzynka rozprężna z przedłużonym podejściem i zamont. nawiewnikiem Skrzynka rozprężna z zamontowanym nawiewnikiem 35 cm Rura Spiro o dow. dł. Montaż nawiewnika bezpośrednio do skrzynki rozprężnej ze skróconym podejściem o powiększonej średnicy. (model Z) Zastosowanie: montaż nad stropem lekkim, np. z płyt gipsowo-kartonowa Montaż nawiewnika bezpośrednio do skrzynki rozprężnej z przedłużonym podejściem.(model L) Zastosowanie: montaż nad stropie ciężkim Montaż nawiewnika do skrzynki rozprężnej (model W) przy wykorzystaniu rury Spiro o dowolnej długości. Zastosowanie: montaż nad stropem ciężkim. Wszelkie Prawa Zastrzeżone (c)2016

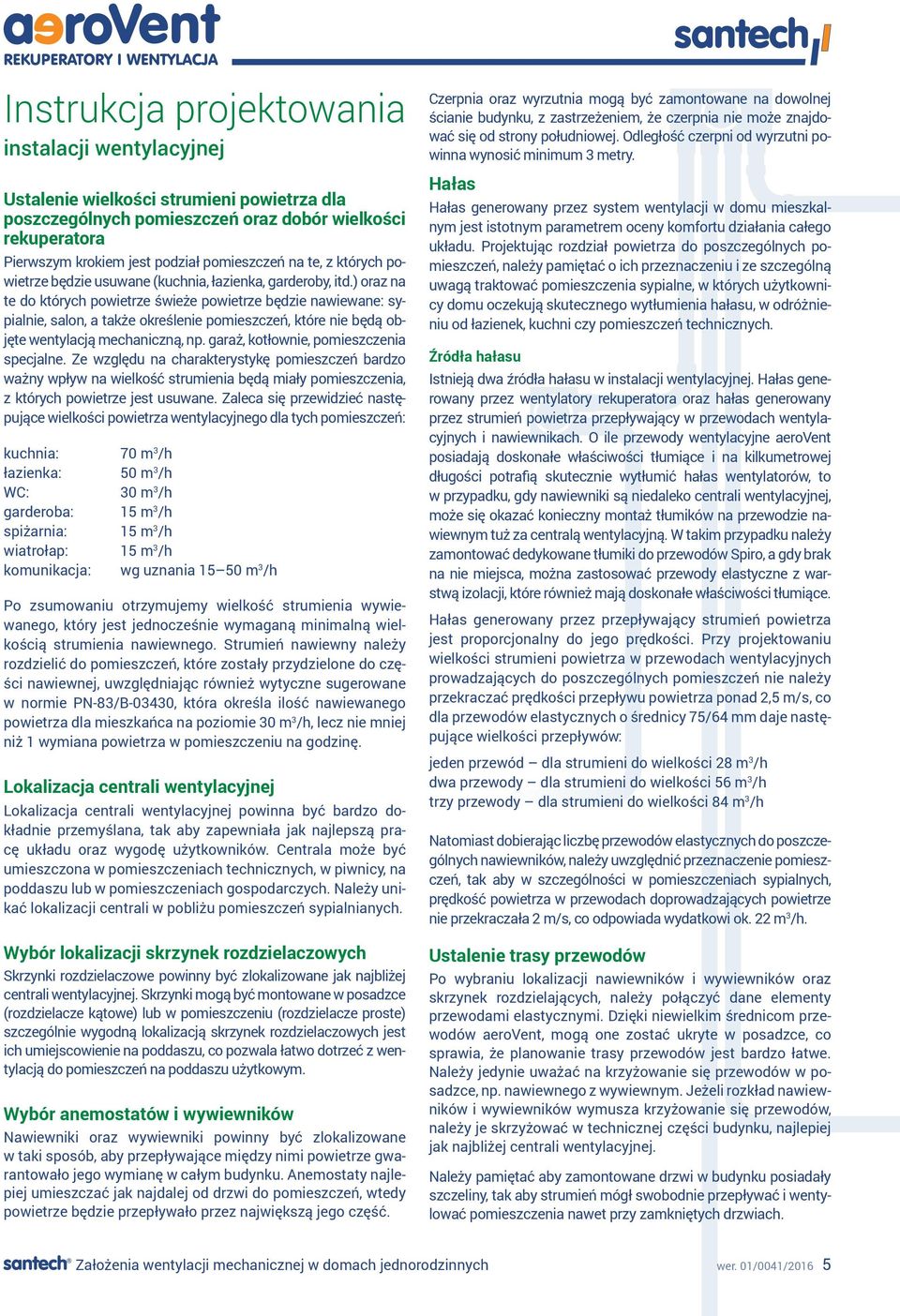

5 Instrukcja projektowania instalacji wentylacyjnej Ustalenie wielkości strumieni powietrza dla poszczególnych pomieszczeń oraz dobór wielkości rekuperatora Pierwszym krokiem jest podział pomieszczeń na te, z których powietrze będzie usuwane (kuchnia, łazienka, garderoby, itd.) oraz na te do których powietrze świeże powietrze będzie nawiewane: sypialnie, salon, a także określenie pomieszczeń, które nie będą objęte wentylacją mechaniczną, np. garaż, kotłownie, pomieszczenia specjalne. Ze względu na charakterystykę pomieszczeń bardzo ważny wpływ na wielkość strumienia będą miały pomieszczenia, z których powietrze jest usuwane. Zaleca się przewidzieć następujące wielkości powietrza wentylacyjnego dla tych pomieszczeń: kuchnia: 70 m 3 /h łazienka: 50 m 3 /h WC: 30 m 3 /h garderoba: 15 m 3 /h spiżarnia: 15 m 3 /h wiatrołap: 15 m 3 /h komunikacja: wg uznania m 3 /h Po zsumowaniu otrzymujemy wielkość strumienia wywiewanego, który jest jednocześnie wymaganą minimalną wielkością strumienia nawiewnego. Strumień nawiewny należy rozdzielić do pomieszczeń, które zostały przydzielone do części nawiewnej, uwzględniając również wytyczne sugerowane w normie PN-83/B-03430, która określa ilość nawiewanego powietrza dla mieszkańca na poziomie 30 m 3 /h, lecz nie mniej niż 1 wymiana powietrza w pomieszczeniu na godzinę. Lokalizacja centrali wentylacyjnej Lokalizacja centrali wentylacyjnej powinna być bardzo dokładnie przemyślana, tak aby zapewniała jak najlepszą pracę układu oraz wygodę użytkowników. Centrala może być umieszczona w pomieszczeniach technicznych, w piwnicy, na poddaszu lub w pomieszczeniach gospodarczych. Należy unikać lokalizacji centrali w pobliżu pomieszczeń sypialnianych. Wybór lokalizacji skrzynek rozdzielaczowych Skrzynki rozdzielaczowe powinny być zlokalizowane jak najbliżej centrali wentylacyjnej. Skrzynki mogą być montowane w posadzce (rozdzielacze kątowe) lub w pomieszczeniu (rozdzielacze proste) szczególnie wygodną lokalizacją skrzynek rozdzielaczowych jest ich umiejscowienie na poddaszu, co pozwala łatwo dotrzeć z wentylacją do pomieszczeń na poddaszu użytkowym. Wybór anemostatów i wywiewników i oraz wywiewniki powinny być zlokalizowane w taki sposób, aby przepływające między nimi powietrze gwarantowało jego wymianę w całym budynku. Anemostaty najlepiej umieszczać jak najdalej od drzwi do pomieszczeń, wtedy powietrze będzie przepływało przez największą jego część. Czerpnia oraz wyrzutnia mogą być zamontowane na dowolnej ścianie budynku, z zastrzeżeniem, że czerpnia nie może znajdować się od strony południowej. Odległość czerpni od wyrzutni powinna wynosić minimum 3 metry. Hałas Hałas generowany przez system wentylacji w domu mieszkalnym jest istotnym parametrem oceny komfortu działania całego układu. Projektując rozdział powietrza do poszczególnych pomieszczeń, należy pamiętać o ich przeznaczeniu i ze szczególną uwagą traktować pomieszczenia sypialne, w których użytkownicy domu oczekują skutecznego wytłumienia hałasu, w odróżnieniu od łazienek, kuchni czy pomieszczeń technicznych. Źródła hałasu Istnieją dwa źródła hałasu w instalacji wentylacyjnej. Hałas generowany przez wentylatory rekuperatora oraz hałas generowany przez strumień powietrza przepływający w przewodach wentylacyjnych i nawiewnikach. O ile przewody wentylacyjne aerovent posiadają doskonałe właściwości tłumiące i na kilkumetrowej długości potrafią skutecznie wytłumić hałas wentylatorów, to w przypadku, gdy nawiewniki są niedaleko centrali wentylacyjnej, może się okazać konieczny montaż tłumików na przewodzie nawiewnym tuż za centralą wentylacyjną. W takim przypadku należy zamontować dedykowane tłumiki do przewodów Spiro, a gdy brak na nie miejsca, można zastosować przewody elastyczne z warstwą izolacji, które również mają doskonałe właściwości tłumiące. Hałas generowany przez przepływający strumień powietrza jest proporcjonalny do jego prędkości. Przy projektowaniu wielkości strumieni powietrza w przewodach wentylacyjnych prowadzających do poszczególnych pomieszczeń nie należy przekraczać prędkości przepływu powietrza ponad 2,5 m/s, co dla przewodów elastycznych o średnicy 75/64 mm daje następujące wielkości przepływów: jeden przewód dla strumieni do wielkości 28 m 3 /h dwa przewody dla strumieni do wielkości 56 m 3 /h trzy przewody dla strumieni do wielkości 84 m 3 /h Natomiast dobierając liczbę przewodów elastycznych do poszczególnych nawiewników, należy uwzględnić przeznaczenie pomieszczeń, tak aby w szczególności w pomieszczeniach sypialnych, prędkość powietrza w przewodach doprowadzających powietrze nie przekraczała 2 m/s, co odpowiada wydatkowi ok. 22 m 3 /h. Ustalenie trasy przewodów Po wybraniu lokalizacji nawiewników i wywiewników oraz skrzynek rozdzielających, należy połączyć dane elementy przewodami elastycznymi. Dzięki niewielkim średnicom przewodów aerovent, mogą one zostać ukryte w posadzce, co sprawia, że planowanie trasy przewodów jest bardzo łatwe. Należy jedynie uważać na krzyżowanie się przewodów w posadzce, np. nawiewnego z wywiewnym. Jeżeli rozkład nawiewników i wywiewników wymusza krzyżowanie się przewodów, należy je skrzyżować w technicznej części budynku, najlepiej jak najbliżej centrali wentylacyjnej. Należy pamiętać aby zamontowane drzwi w budynku posiadały szczeliny, tak aby strumień mógł swobodnie przepływać i wentylować pomieszczenia nawet przy zamkniętych drzwiach. Założenia wentylacji mechanicznej w domach jednorodzinnych wer. 01/0041/2016 5
6 Przykładowy projekt wentylacji Dom o powierzchni 250 m 2 Piony instalacyjne z poddasza Wywiewnik Parter Rozdział powietrza do pomieszczeń Parter Pomieszczenia do których projektowany jest nawiew powietrza: wspólny pokój dzienny, jadalnia i hol w ilości 4x40 m 3 /h pokój gabinet 30 m 3 /h Pomieszczenia z których projektowany jest wywiew powietrza: kuchnia dwa wywiewniki po 40 m 3 /h natrysk i wc 50 m 3 /h przedsionek 15 m 3 /h spiżarnia 15 m 3 /h pomieszczenie gospodarcze 20 m 3 /h Razem dla parteru nawiew 190 m 3 /h, wywiew 180 m 3 /h. Piętro Pomieszczenia do których projektowany jest nawiew powietrza: dwie sypialnie po 30 m 3 /h każda, sypialnia duża 45 m 3 /h hol 20 m 3 /h pokój hobby 60 m 3 /h Pomieszczenia z których projektowany jest wywiew powietrza: dwie łazienki po 60 m 3 /h dwie garderoby po 15 m 3 /h Razem dla piętra nawiew 185 m 3 /h, wywiew 180 m 3 /h.maksymalna ilość powietrza wentylacyjnego wynosi 360 m 3 /h. Zaprojektowano rekuperator model VX400, zamontowany w pustce nad poddaszem użytkowym w okolicach klatki schodowej. Rekuperator ma króćce przyłóczeniowe 4x200 mm. Od strony nawiewnej i wywiewnej został podłączony przewodami Spiro do trójników, a następnie zredukowany do średnicy 160 mm, którymi został połączony z odpowiednimi skrzynkami rozprężnymi. Do połączenie skrzynek rozprężnych nad stropem parteru z poddaszem wykorzystano wnękę koło klatki schodowej. Od skrzynek rozprężnych do nawiewników i wywiewników poprowadzono przewody elastyczne aerovent w liczbie odpowiedniej do ilości nawiewanego powietrza. Rekuperator połączono również z wyrzutnią i czerpnią powietrza wykorzystując przewody metalowe Spiro i średnicy 200 mm Wszelkie Prawa Zastrzeżone (c)2016
7 Ø200 REKUPERATOR Ø200 Ø160 Ø160 Pion instalacyjny Wywiewnik Piętro Zestawienie materiałów Nazwa Symbol Il. sztuk Cena jedn. netto Cena razem Rura elastyczna m 15, ,00 Skrzynka rozprężna 1x75x125 W ,42 919,94 Skrzynka rozprężna 2x75x125 W , ,78 Skrzynka rozprężna 3x75x125 W ,98 449,94 Rozdzielacz kątowy 10x75x160 K , ,12 Kolano 90 O 200 mm ,37 498,96 Trójnik 200/160/200 mm ,88 91,76 Kolano 90 O 160 mm ,69 280,14 125ANM 10 35,00 350,00 Wywiewnik 125AWM 11 35,00 385,00 Uszczelka URD ,00 380,00 Zaślepka do rozdzielaczy ZR50 2 5,00 10,00 Rura Spiro m SP ,00 560,00 Rura Spiro m SP ,00 480,00 Rura Spiro m SP ,00 110,00 Czerpnia/wyrzutnia 200WS ,41 154,82 Rekuperator VX400 AEROREC VX , ,00 Razem: 23009,46 Założenia wentylacji mechanicznej w domach jednorodzinnych wer. 01/0041/2016 7
8 Odkurzacze centralne Rekuperacja i wentylacja Ciepłomierze Projektowanie instalacji Szkolenia i wsparcie Masz Pytania? to: Kompletny system wentylacji do domów jednorodzinnych. Zastosowanie najwyższej jakości elementów. Gwarancja oszczędności energii. Dane dystrybutora: ul. Tomaszowska Warszawa wer. 01/0041/2016
