aereco: Systemy wentylacji - wybierz swój system wentylacji
|
|
|
- Feliks Sobczak
- 9 lat temu
- Przeglądów:
Transkrypt

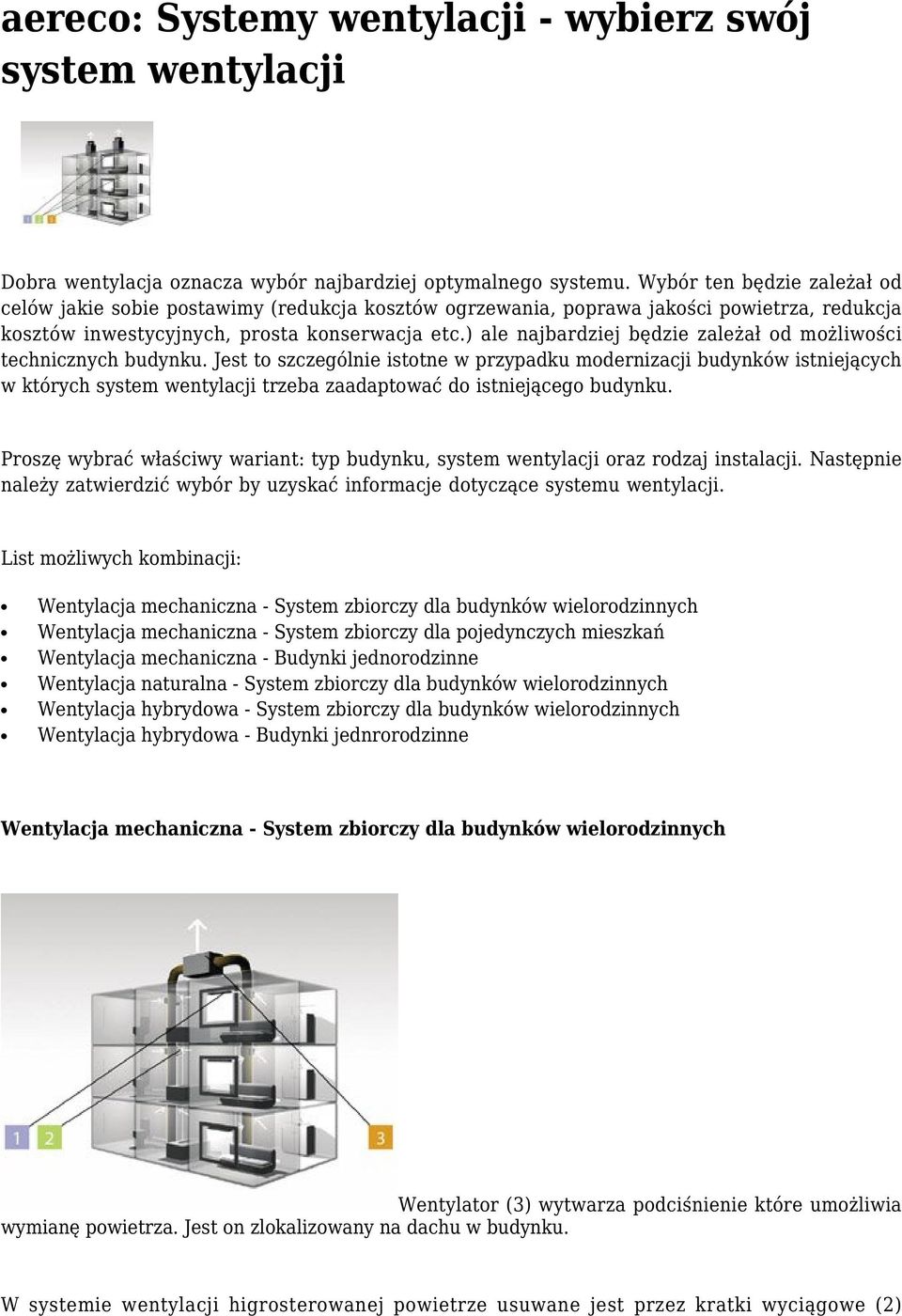

1 aereco: Systemy wentylacji - wybierz swój system wentylacji Dobra wentylacja oznacza wybór najbardziej optymalnego systemu. Wybór ten będzie zależał od celów jakie sobie postawimy (redukcja kosztów ogrzewania, poprawa jakości powietrza, redukcja kosztów inwestycyjnych, prosta konserwacja etc.) ale najbardziej będzie zależał od możliwości technicznych budynku. Jest to szczególnie istotne w przypadku modernizacji budynków istniejących w których system wentylacji trzeba zaadaptować do istniejącego budynku. Proszę wybrać właściwy wariant: typ budynku, system wentylacji oraz rodzaj instalacji. Następnie należy zatwierdzić wybór by uzyskać informacje dotyczące systemu wentylacji. List możliwych kombinacji: Wentylacja mechaniczna - System zbiorczy dla budynków wielorodzinnych Wentylacja mechaniczna - System zbiorczy dla pojedynczych mieszkań Wentylacja mechaniczna - Budynki jednorodzinne Wentylacja naturalna - System zbiorczy dla budynków wielorodzinnych Wentylacja hybrydowa - System zbiorczy dla budynków wielorodzinnych Wentylacja hybrydowa - Budynki jednrorodzinne Wentylacja mechaniczna - System zbiorczy dla budynków wielorodzinnych Wentylator (3) wytwarza podciśnienie które umożliwia wymianę powietrza. Jest on zlokalizowany na dachu w budynku. W systemie wentylacji higrosterowanej powietrze usuwane jest przez kratki wyciągowe (2)

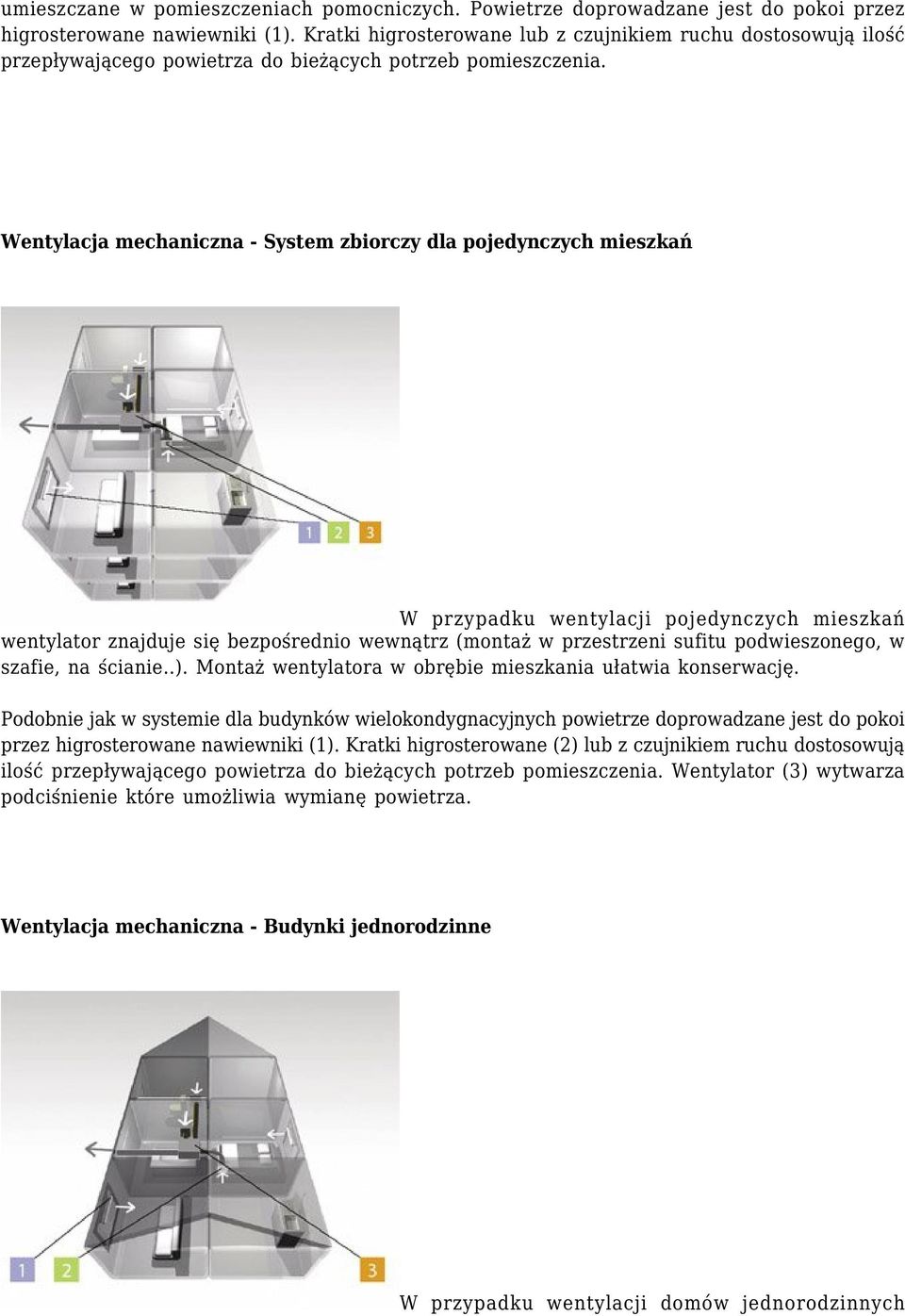

2 umieszczane w pomieszczeniach pomocniczych. Powietrze doprowadzane jest do pokoi przez higrosterowane nawiewniki (1). Kratki higrosterowane lub z czujnikiem ruchu dostosowują ilość przepływającego powietrza do bieżących potrzeb pomieszczenia. Wentylacja mechaniczna - System zbiorczy dla pojedynczych mieszkań W przypadku wentylacji pojedynczych mieszkań wentylator znajduje się bezpośrednio wewnątrz (montaż w przestrzeni sufitu podwieszonego, w szafie, na ścianie..). Montaż wentylatora w obrębie mieszkania ułatwia konserwację. Podobnie jak w systemie dla budynków wielokondygnacyjnych powietrze doprowadzane jest do pokoi przez higrosterowane nawiewniki (1). Kratki higrosterowane (2) lub z czujnikiem ruchu dostosowują ilość przepływającego powietrza do bieżących potrzeb pomieszczenia. Wentylator (3) wytwarza podciśnienie które umożliwia wymianę powietrza. Wentylacja mechaniczna - Budynki jednorodzinne W przypadku wentylacji domów jednorodzinnych

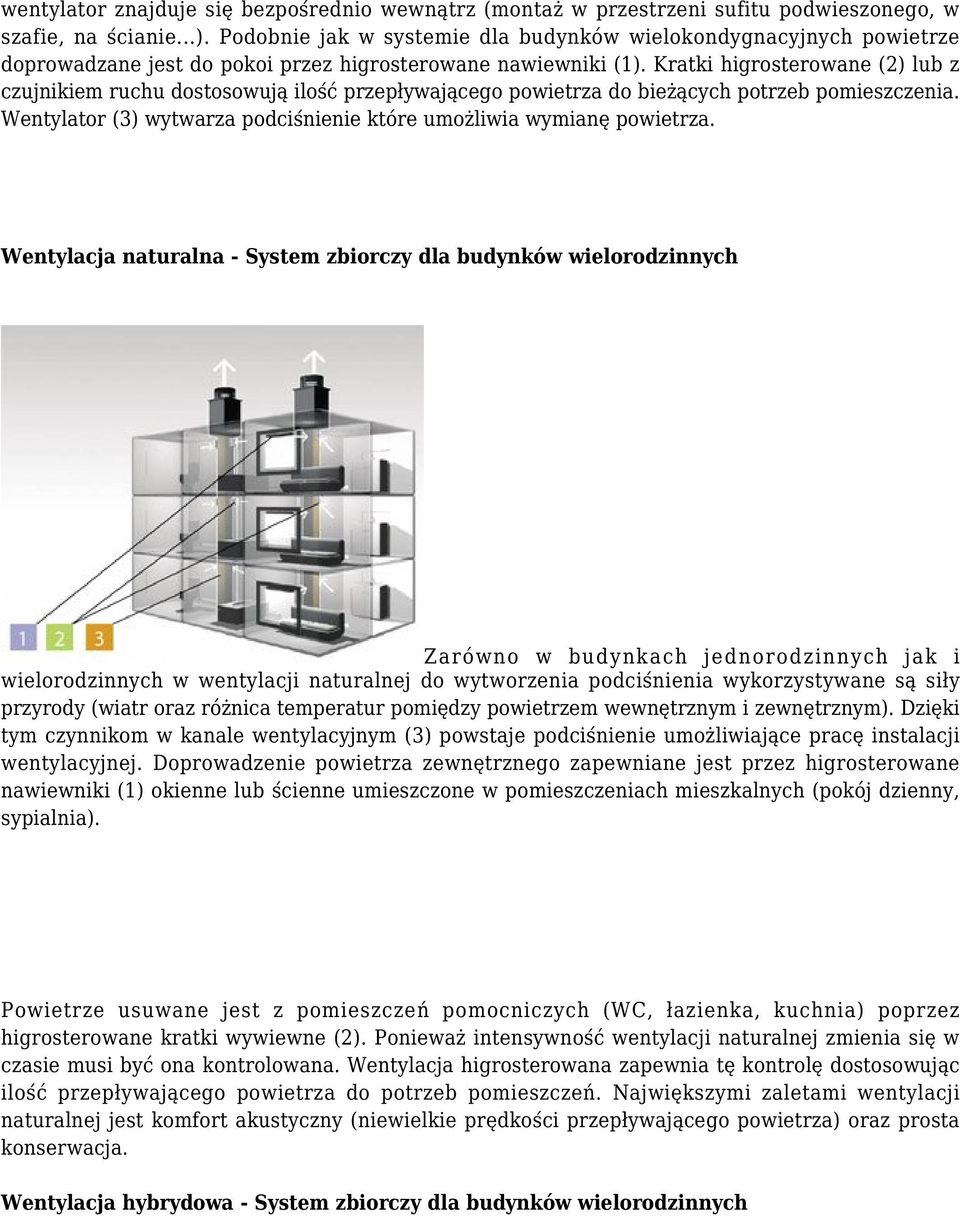

3 wentylator znajduje się bezpośrednio wewnątrz (montaż w przestrzeni sufitu podwieszonego, w szafie, na ścianie...). Podobnie jak w systemie dla budynków wielokondygnacyjnych powietrze doprowadzane jest do pokoi przez higrosterowane nawiewniki (1). Kratki higrosterowane (2) lub z czujnikiem ruchu dostosowują ilość przepływającego powietrza do bieżących potrzeb pomieszczenia. Wentylator (3) wytwarza podciśnienie które umożliwia wymianę powietrza. Wentylacja naturalna - System zbiorczy dla budynków wielorodzinnych Zarówno w budynkach jednorodzinnych jak i wielorodzinnych w wentylacji naturalnej do wytworzenia podciśnienia wykorzystywane są siły przyrody (wiatr oraz różnica temperatur pomiędzy powietrzem wewnętrznym i zewnętrznym). Dzięki tym czynnikom w kanale wentylacyjnym (3) powstaje podciśnienie umożliwiające pracę instalacji wentylacyjnej. Doprowadzenie powietrza zewnętrznego zapewniane jest przez higrosterowane nawiewniki (1) okienne lub ścienne umieszczone w pomieszczeniach mieszkalnych (pokój dzienny, sypialnia). Powietrze usuwane jest z pomieszczeń pomocniczych (WC, łazienka, kuchnia) poprzez higrosterowane kratki wywiewne (2). Ponieważ intensywność wentylacji naturalnej zmienia się w czasie musi być ona kontrolowana. Wentylacja higrosterowana zapewnia tę kontrolę dostosowując ilość przepływającego powietrza do potrzeb pomieszczeń. Największymi zaletami wentylacji naturalnej jest komfort akustyczny (niewielkie prędkości przepływającego powietrza) oraz prosta konserwacja. Wentylacja hybrydowa - System zbiorczy dla budynków wielorodzinnych

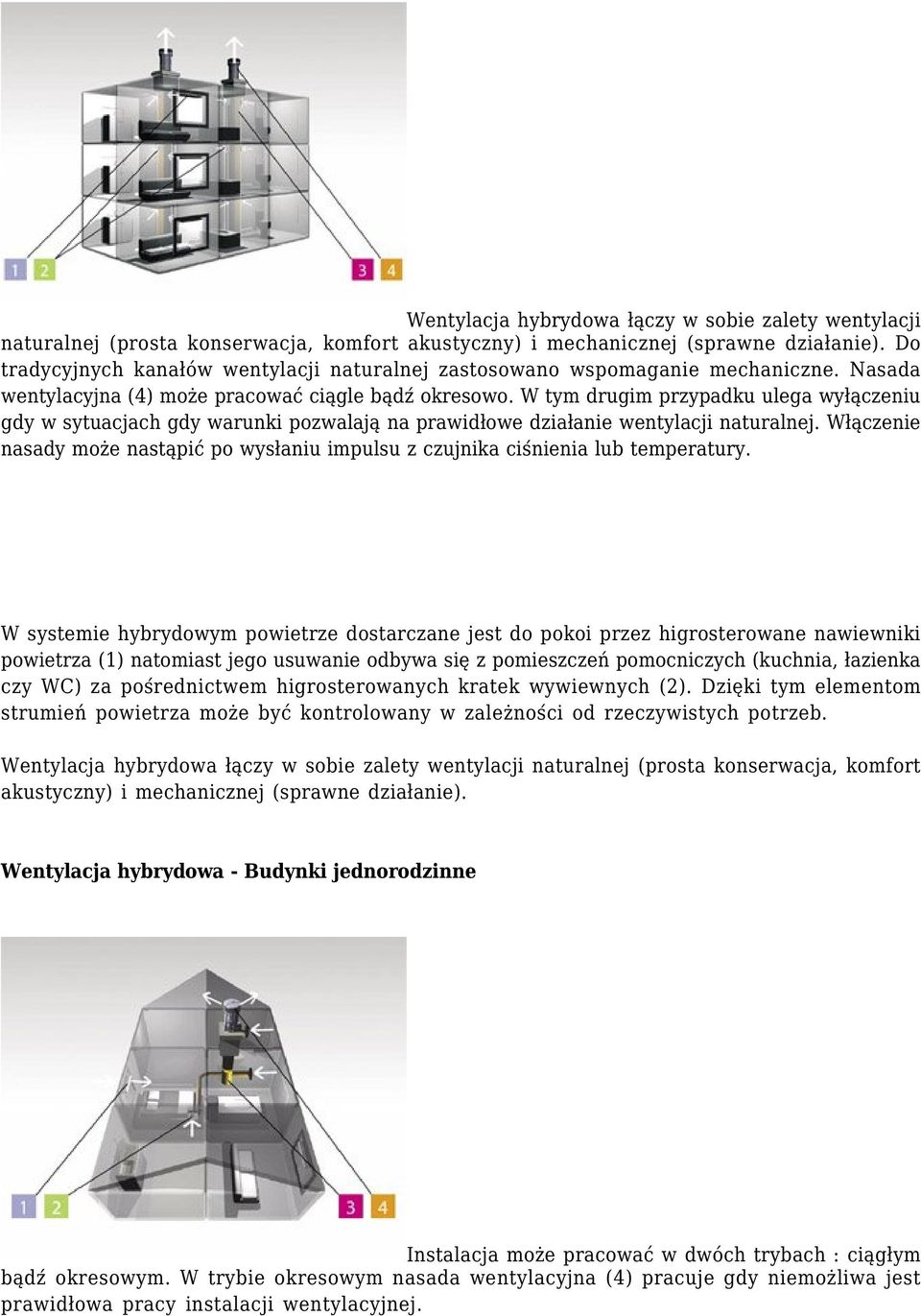

4 Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej (prosta konserwacja, komfort akustyczny) i mechanicznej (sprawne działanie). Do tradycyjnych kanałów wentylacji naturalnej zastosowano wspomaganie mechaniczne. Nasada wentylacyjna (4) może pracować ciągle bądź okresowo. W tym drugim przypadku ulega wyłączeniu gdy w sytuacjach gdy warunki pozwalają na prawidłowe działanie wentylacji naturalnej. Włączenie nasady może nastąpić po wysłaniu impulsu z czujnika ciśnienia lub temperatury. W systemie hybrydowym powietrze dostarczane jest do pokoi przez higrosterowane nawiewniki powietrza (1) natomiast jego usuwanie odbywa się z pomieszczeń pomocniczych (kuchnia, łazienka czy WC) za pośrednictwem higrosterowanych kratek wywiewnych (2). Dzięki tym elementom strumień powietrza może być kontrolowany w zależności od rzeczywistych potrzeb. Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej (prosta konserwacja, komfort akustyczny) i mechanicznej (sprawne działanie). Wentylacja hybrydowa - Budynki jednorodzinne Instalacja może pracować w dwóch trybach : ciągłym bądź okresowym. W trybie okresowym nasada wentylacyjna (4) pracuje gdy niemożliwa jest prawidłowa pracy instalacji wentylacyjnej.

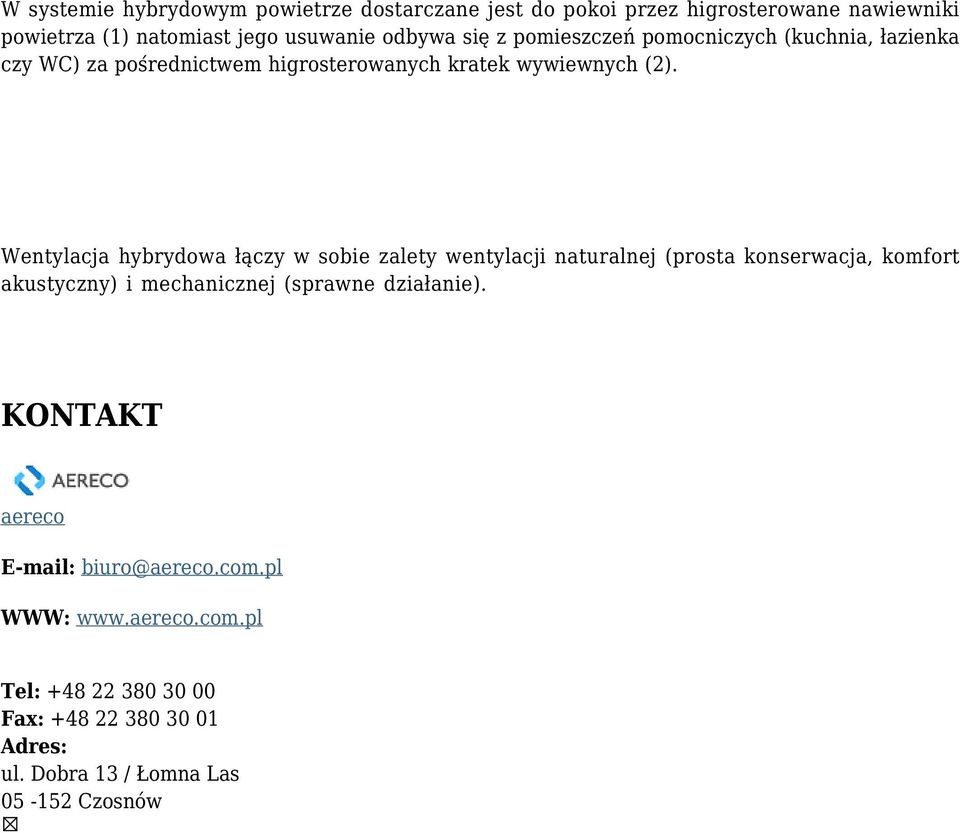

5 W systemie hybrydowym powietrze dostarczane jest do pokoi przez higrosterowane nawiewniki powietrza (1) natomiast jego usuwanie odbywa się z pomieszczeń pomocniczych (kuchnia, łazienka czy WC) za pośrednictwem higrosterowanych kratek wywiewnych (2). Wentylacja hybrydowa łączy w sobie zalety wentylacji naturalnej (prosta konserwacja, komfort akustyczny) i mechanicznej (sprawne działanie). KONTAKT aereco biuro@aereco.com.pl WWW: Tel: Fax: Adres: ul. Dobra 13 / Łomna Las Czosnów
