1 Zakład Aparatury Elektrycznej ERGOM Sp. z o.o Łódź, ul. Nowe Sady sprzedaz@ergom.com tel. (+48 42) fax (+48 42) Zakład Metalowo - Elektryczny APAREL Sp. z o.o Łęczyca, Topola Królewska 46e aparel@aparel.com.pl tel. (+48 24) , tel./fax. (+48 24) INSTRUKCJA MONTAśU I UśYTKOWANIA KOLEKTORÓW SŁONECZNYCH KSC-A1,8V. KSC-A2V. Wydanie 2

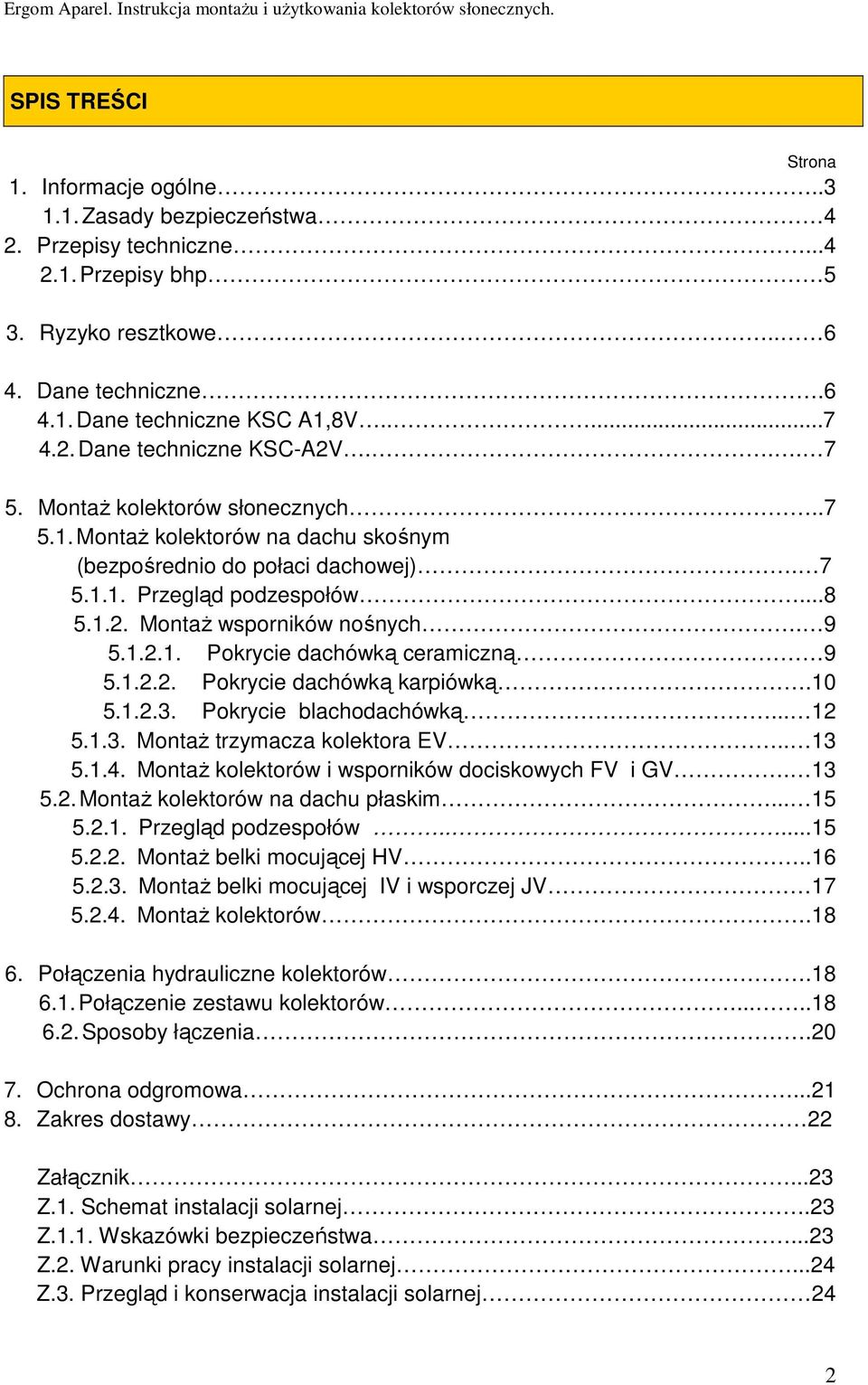

2 SPIS TREŚCI Strona 1. Informacje ogólne Zasady bezpieczeństwa 4 2. Przepisy techniczne Przepisy bhp 5 3. Ryzyko resztkowe Dane techniczne Dane techniczne KSC A1,8V Dane techniczne KSC-A2V MontaŜ kolektorów słonecznych MontaŜ kolektorów na dachu skośnym (bezpośrednio do połaci dachowej) Przegląd podzespołów MontaŜ wsporników nośnych Pokrycie dachówką ceramiczną Pokrycie dachówką karpiówką Pokrycie blachodachówką MontaŜ trzymacza kolektora EV MontaŜ kolektorów i wsporników dociskowych FV i GV MontaŜ kolektorów na dachu płaskim Przegląd podzespołów MontaŜ belki mocującej HV MontaŜ belki mocującej IV i wsporczej JV MontaŜ kolektorów Połączenia hydrauliczne kolektorów Połączenie zestawu kolektorów Sposoby łączenia Ochrona odgromowa Zakres dostawy 22 Załącznik...23 Z.1. Schemat instalacji solarnej.23 Z.1.1. Wskazówki bezpieczeństwa...23 Z.2. Warunki pracy instalacji solarnej...24 Z.3. Przegląd i konserwacja instalacji solarnej 24 2

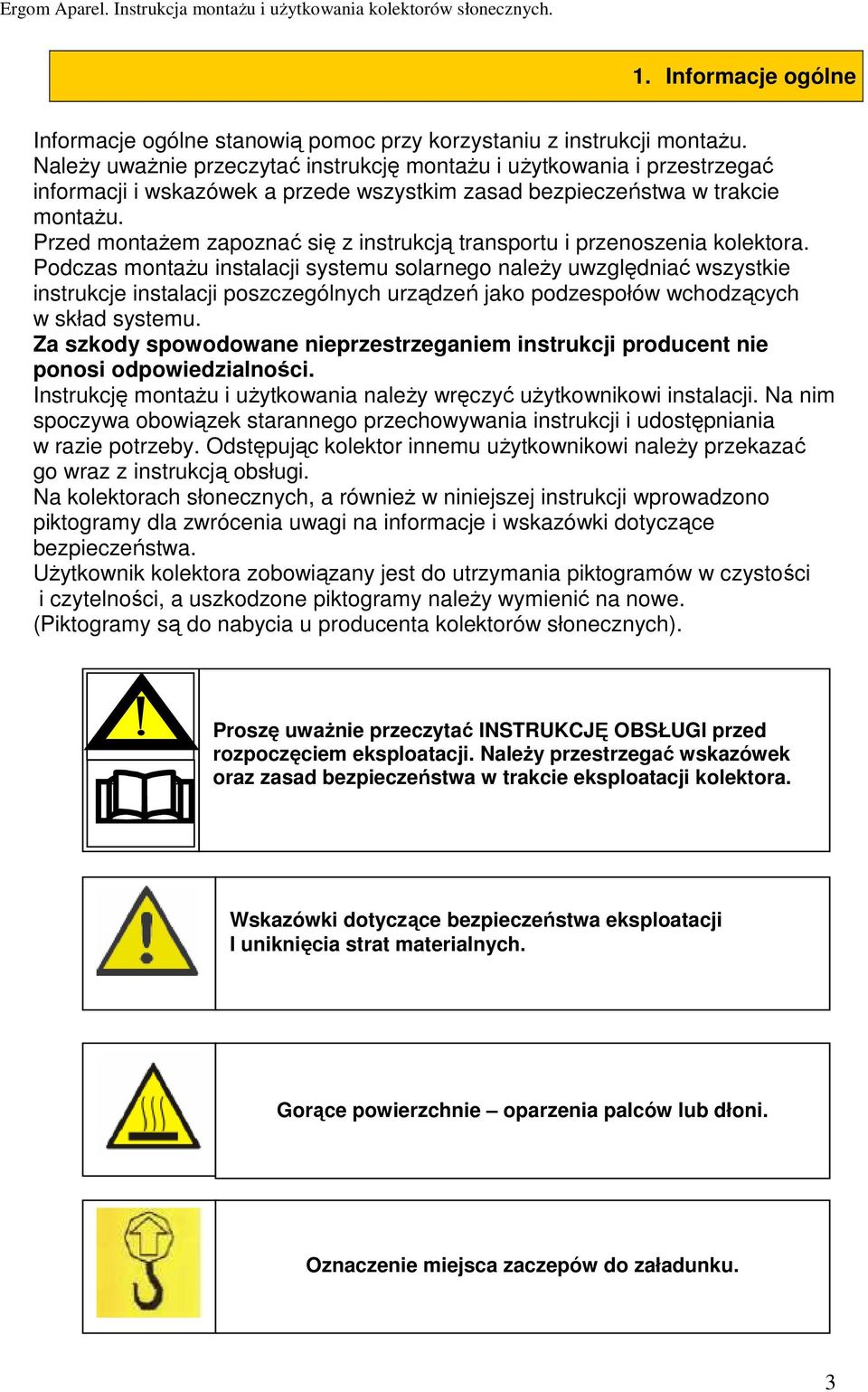

3 1. Informacje ogólne Informacje ogólne stanowią pomoc przy korzystaniu z instrukcji montaŝu. NaleŜy uwaŝnie przeczytać instrukcję montaŝu i uŝytkowania i przestrzegać informacji i wskazówek a przede wszystkim zasad bezpieczeństwa w trakcie montaŝu. Przed montaŝem zapoznać się z instrukcją transportu i przenoszenia kolektora. Podczas montaŝu instalacji systemu solarnego naleŝy uwzględniać wszystkie instrukcje instalacji poszczególnych urządzeń jako podzespołów wchodzących w skład systemu. Za szkody spowodowane nieprzestrzeganiem instrukcji producent nie ponosi odpowiedzialności. Instrukcję montaŝu i uŝytkowania naleŝy wręczyć uŝytkownikowi instalacji. Na nim spoczywa obowiązek starannego przechowywania instrukcji i udostępniania w razie potrzeby. Odstępując kolektor innemu uŝytkownikowi naleŝy przekazać go wraz z instrukcją obsługi. Na kolektorach słonecznych, a równieŝ w niniejszej instrukcji wprowadzono piktogramy dla zwrócenia uwagi na informacje i wskazówki dotyczące bezpieczeństwa. UŜytkownik kolektora zobowiązany jest do utrzymania piktogramów w czystości i czytelności, a uszkodzone piktogramy naleŝy wymienić na nowe. (Piktogramy są do nabycia u producenta kolektorów słonecznych). Proszę uwaŝnie przeczytać INSTRUKCJĘ OBSŁUGI przed rozpoczęciem eksploatacji. NaleŜy przestrzegać wskazówek oraz zasad bezpieczeństwa w trakcie eksploatacji kolektora. Wskazówki dotyczące bezpieczeństwa eksploatacji I uniknięcia strat materialnych. Gorące powierzchnie oparzenia palców lub dłoni. Oznaczenie miejsca zaczepów do załadunku. 3

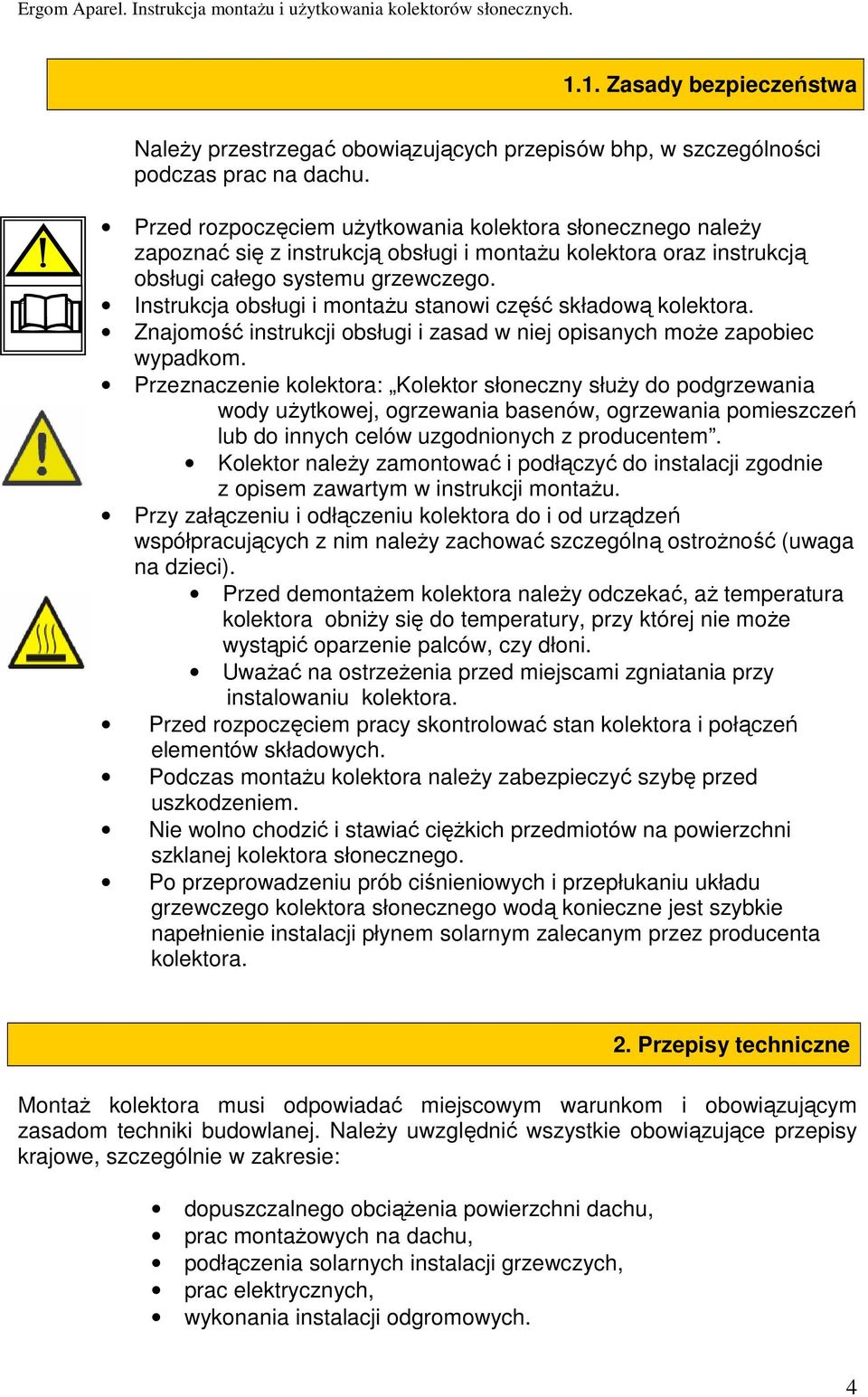

4 1.1. Zasady bezpieczeństwa NaleŜy przestrzegać obowiązujących przepisów bhp, w szczególności podczas prac na dachu. Przed rozpoczęciem uŝytkowania kolektora słonecznego naleŝy zapoznać się z instrukcją obsługi i montaŝu kolektora oraz instrukcją obsługi całego systemu grzewczego. Instrukcja obsługi i montaŝu stanowi część składową kolektora. Znajomość instrukcji obsługi i zasad w niej opisanych moŝe zapobiec wypadkom. Przeznaczenie kolektora: Kolektor słoneczny słuŝy do podgrzewania wody uŝytkowej, ogrzewania basenów, ogrzewania pomieszczeń lub do innych celów uzgodnionych z producentem. Kolektor naleŝy zamontować i podłączyć do instalacji zgodnie z opisem zawartym w instrukcji montaŝu. Przy załączeniu i odłączeniu kolektora do i od urządzeń współpracujących z nim naleŝy zachować szczególną ostroŝność (uwaga na dzieci). Przed demontaŝem kolektora naleŝy odczekać, aŝ temperatura kolektora obniŝy się do temperatury, przy której nie moŝe wystąpić oparzenie palców, czy dłoni. UwaŜać na ostrzeŝenia przed miejscami zgniatania przy instalowaniu kolektora. Przed rozpoczęciem pracy skontrolować stan kolektora i połączeń elementów składowych. Podczas montaŝu kolektora naleŝy zabezpieczyć szybę przed uszkodzeniem. Nie wolno chodzić i stawiać cięŝkich przedmiotów na powierzchni szklanej kolektora słonecznego. Po przeprowadzeniu prób ciśnieniowych i przepłukaniu układu grzewczego kolektora słonecznego wodą konieczne jest szybkie napełnienie instalacji płynem solarnym zalecanym przez producenta kolektora. MontaŜ kolektora musi odpowiadać miejscowym warunkom i obowiązującym zasadom techniki budowlanej. NaleŜy uwzględnić wszystkie obowiązujące przepisy krajowe, szczególnie w zakresie: dopuszczalnego obciąŝenia powierzchni dachu, prac montaŝowych na dachu, podłączenia solarnych instalacji grzewczych, prac elektrycznych, wykonania instalacji odgromowych. 2. Przepisy techniczne 4

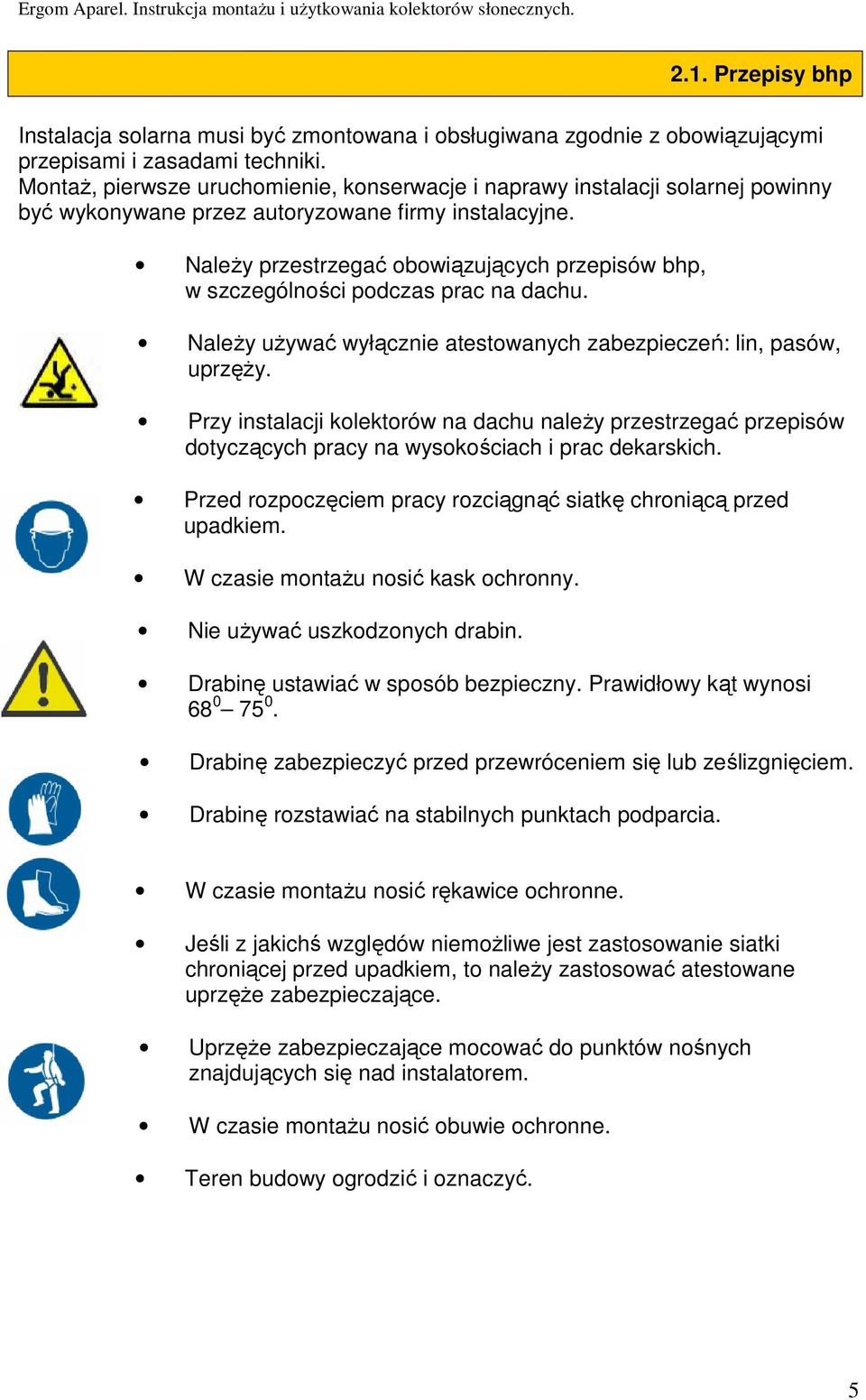

5 2.1. Przepisy bhp Instalacja solarna musi być zmontowana i obsługiwana zgodnie z obowiązującymi przepisami i zasadami techniki. MontaŜ, pierwsze uruchomienie, konserwacje i naprawy instalacji solarnej powinny być wykonywane przez autoryzowane firmy instalacyjne. NaleŜy przestrzegać obowiązujących przepisów bhp, w szczególności podczas prac na dachu. NaleŜy uŝywać wyłącznie atestowanych zabezpieczeń: lin, pasów, uprzęŝy. Przy instalacji kolektorów na dachu naleŝy przestrzegać przepisów dotyczących pracy na wysokościach i prac dekarskich. Przed rozpoczęciem pracy rozciągnąć siatkę chroniącą przed upadkiem. W czasie montaŝu nosić kask ochronny. Nie uŝywać uszkodzonych drabin. Drabinę ustawiać w sposób bezpieczny. Prawidłowy kąt wynosi Drabinę zabezpieczyć przed przewróceniem się lub ześlizgnięciem. Drabinę rozstawiać na stabilnych punktach podparcia. W czasie montaŝu nosić rękawice ochronne. Jeśli z jakichś względów niemoŝliwe jest zastosowanie siatki chroniącej przed upadkiem, to naleŝy zastosować atestowane uprzęŝe zabezpieczające. UprzęŜe zabezpieczające mocować do punktów nośnych znajdujących się nad instalatorem. W czasie montaŝu nosić obuwie ochronne. Teren budowy ogrodzić i oznaczyć. 5

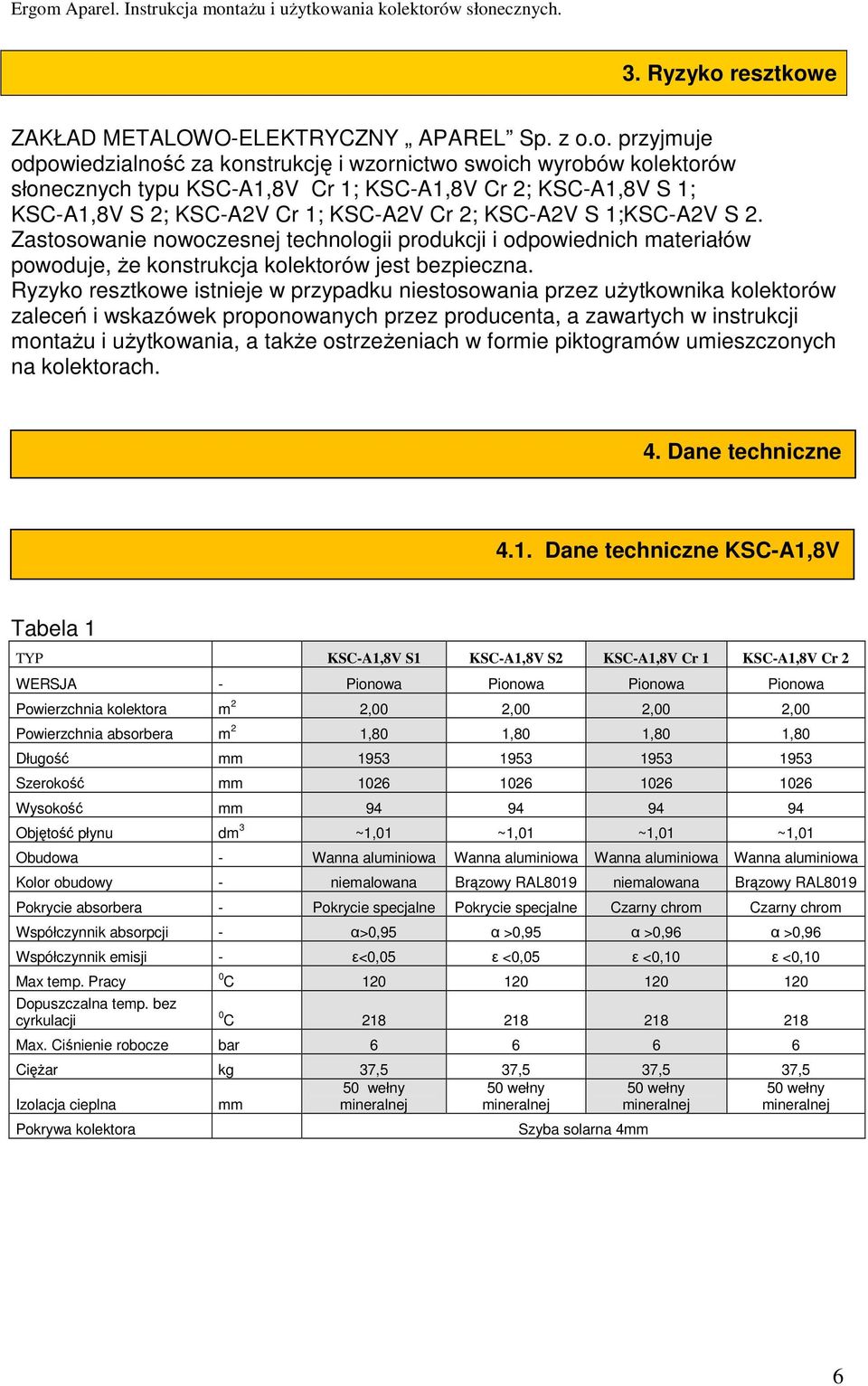

6 3. Ryzyko resztkowe ZAKŁAD METALOWO-ELEKTRYCZNY APAREL Sp. z o.o. przyjmuje odpowiedzialność za konstrukcję i wzornictwo swoich wyrobów kolektorów słonecznych typu KSC-A1,8V Cr 1; KSC-A1,8V Cr 2; KSC-A1,8V S 1; KSC-A1,8V S 2; KSC-A2V Cr 1; KSC-A2V Cr 2; KSC-A2V S 1;KSC-A2V S 2. Zastosowanie nowoczesnej technologii produkcji i odpowiednich materiałów powoduje, Ŝe konstrukcja kolektorów jest bezpieczna. Ryzyko resztkowe istnieje w przypadku niestosowania przez uŝytkownika kolektorów zaleceń i wskazówek proponowanych przez producenta, a zawartych w instrukcji montaŝu i uŝytkowania, a takŝe ostrzeŝeniach w formie piktogramów umieszczonych na kolektorach. 4. Dane techniczne 4.1. Dane techniczne KSC-A1,8V Tabela 1 TYP KSC-A1,8V S1 KSC-A1,8V S2 KSC-A1,8V Cr 1 KSC-A1,8V Cr 2 WERSJA - Pionowa Pionowa Pionowa Pionowa Powierzchnia kolektora m 2 2,00 2,00 2,00 2,00 Powierzchnia absorbera m 2 1,80 1,80 1,80 1,80 Długość mm Szerokość mm Wysokość mm Objętość płynu dm 3 ~1,01 ~1,01 ~1,01 ~1,01 Obudowa - Wanna aluminiowa Wanna aluminiowa Wanna aluminiowa Wanna aluminiowa Kolor obudowy - niemalowana Brązowy RAL8019 niemalowana Brązowy RAL8019 Pokrycie absorbera - Pokrycie specjalne Pokrycie specjalne Czarny chrom Czarny chrom Współczynnik absorpcji - α>0,95 α >0,95 α >0,96 α >0,96 Współczynnik emisji - ε<0,05 ε <0,05 ε <0,10 ε <0,10 Max temp. Pracy Dopuszczalna temp. bez cyrkulacji 0 C C Max. Ciśnienie robocze bar CięŜar kg 37,5 37,5 37,5 37,5 50 wełny 50 wełny 50 wełny 50 wełny Izolacja cieplna mm mineralnej mineralnej mineralnej mineralnej Pokrywa kolektora Szyba solarna 4mm 6

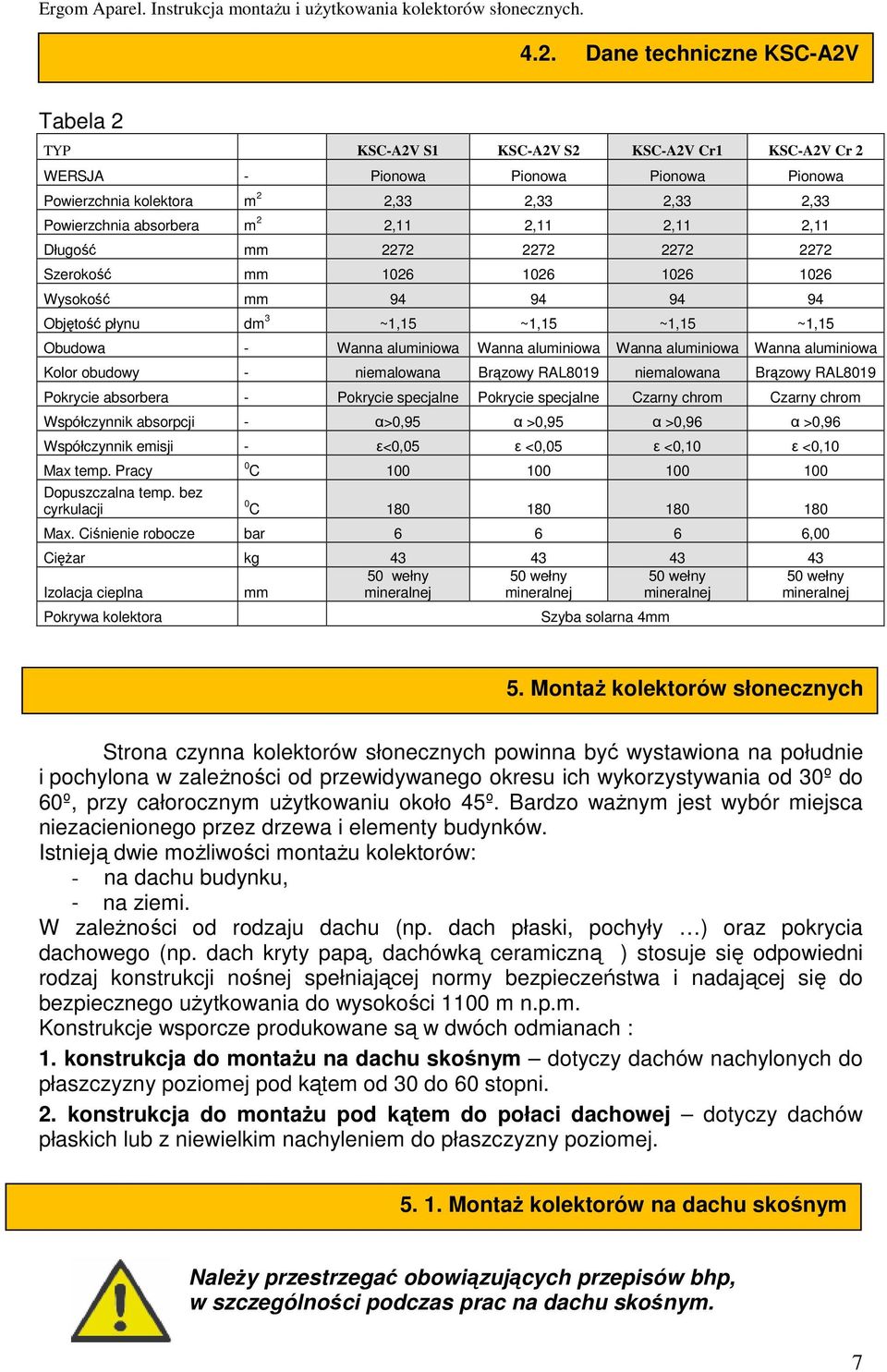

7 4.2. Dane techniczne KSC-A2V Tabela 2 TYP KSC-A2V S1 KSC-A2V S2 KSC-A2V Cr1 KSC-A2V Cr 2 WERSJA - Pionowa Pionowa Pionowa Pionowa Powierzchnia kolektora m 2 2,33 2,33 2,33 2,33 Powierzchnia absorbera m 2 2,11 2,11 2,11 2,11 Długość mm Szerokość mm Wysokość mm Objętość płynu dm 3 ~1,15 ~1,15 ~1,15 ~1,15 Obudowa - Wanna aluminiowa Wanna aluminiowa Wanna aluminiowa Wanna aluminiowa Kolor obudowy - niemalowana Brązowy RAL8019 niemalowana Brązowy RAL8019 Pokrycie absorbera - Pokrycie specjalne Pokrycie specjalne Czarny chrom Czarny chrom Współczynnik absorpcji - α>0,95 α >0,95 α >0,96 α >0,96 Współczynnik emisji - ε<0,05 ε <0,05 ε <0,10 ε <0,10 Max temp. Pracy Dopuszczalna temp. bez cyrkulacji 0 C C Max. Ciśnienie robocze bar ,00 CięŜar kg wełny 50 wełny 50 wełny 50 wełny Izolacja cieplna mm mineralnej mineralnej mineralnej mineralnej Pokrywa kolektora Szyba solarna 4mm 5. MontaŜ kolektorów słonecznych Strona czynna kolektorów słonecznych powinna być wystawiona na południe i pochylona w zaleŝności od przewidywanego okresu ich wykorzystywania od 30º do 60º, przy całorocznym uŝytkowaniu około 45º. Bardzo waŝnym jest wybór miejsca niezacienionego przez drzewa i elementy budynków. Istnieją dwie moŝliwości montaŝu kolektorów: - na dachu budynku, - na ziemi. W zaleŝności od rodzaju dachu (np. dach płaski, pochyły ) oraz pokrycia dachowego (np. dach kryty papą, dachówką ceramiczną ) stosuje się odpowiedni rodzaj konstrukcji nośnej spełniającej normy bezpieczeństwa i nadającej się do bezpiecznego uŝytkowania do wysokości 1100 m n.p.m. Konstrukcje wsporcze produkowane są w dwóch odmianach : 1. konstrukcja do montaŝu na dachu skośnym dotyczy dachów nachylonych do płaszczyzny poziomej pod kątem od 30 do 60 stopni. 2. konstrukcja do montaŝu pod kątem do połaci dachowej dotyczy dachów płaskich lub z niewielkim nachyleniem do płaszczyzny poziomej MontaŜ kolektorów na dachu skośnym NaleŜy przestrzegać obowiązujących przepisów bhp, w szczególności podczas prac na dachu skośnym. 7

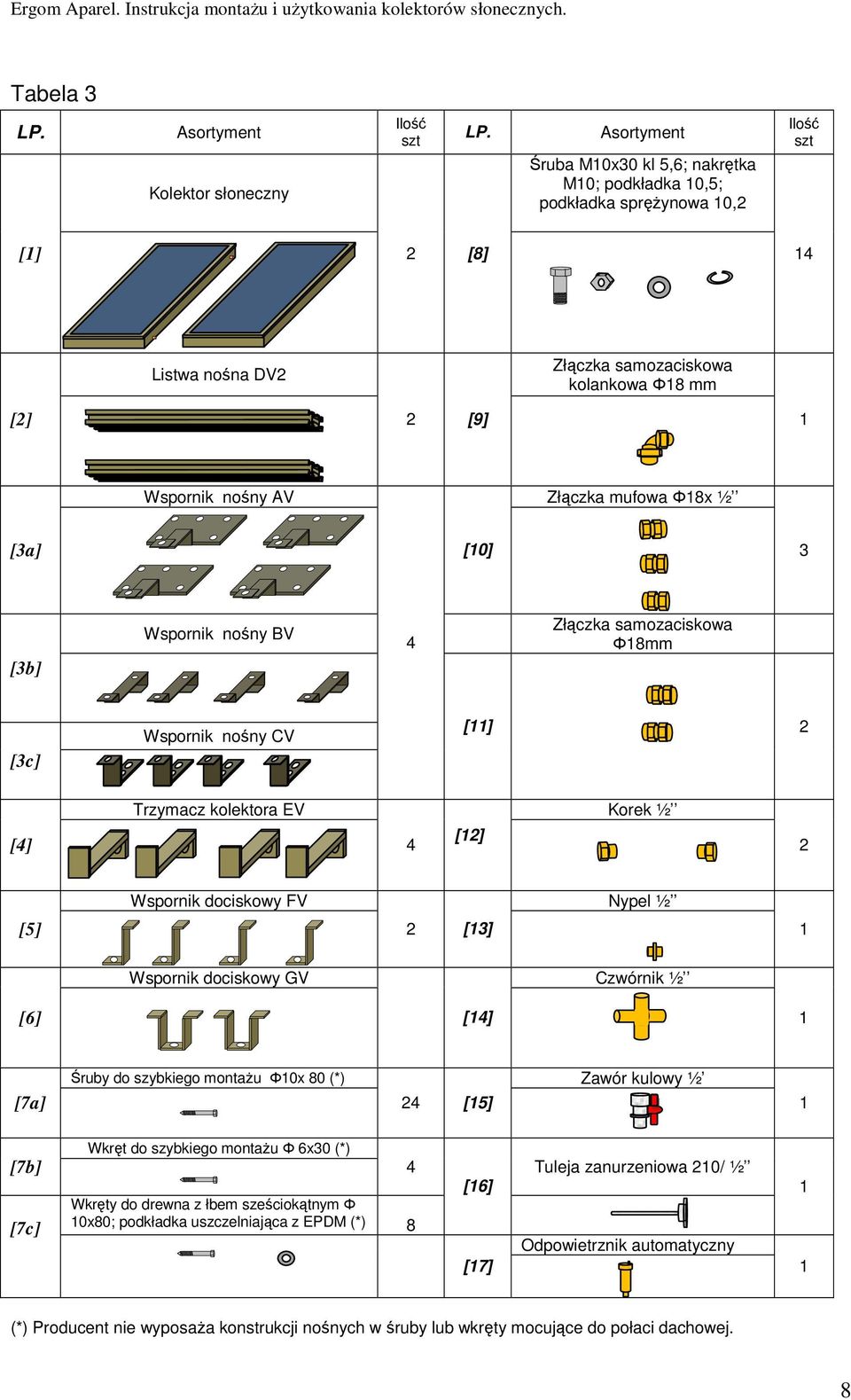

8 Tabela 3 LP. Asortyment Kolektor słoneczny Ilość szt LP. Asortyment Śruba M10x30 kl 5,6; nakrętka M10; podkładka 10,5; podkładka spręŝynowa 10,2 Ilość szt [1] 2 [8] 14 Listwa nośna DV2 Złączka samozaciskowa kolankowa Φ18 mm [2] 2 [9] 1 Wspornik nośny AV Złączka mufowa Φ18x ½ [3a] [10] 3 [3b] Wspornik nośny BV 4 Złączka samozaciskowa Φ18mm [3c] Wspornik nośny CV [11] 2 Trzymacz kolektora EV [4] 4 [12] Korek ½ 2 Wspornik dociskowy FV Nypel ½ [5] 2 [13] 1 Wspornik dociskowy GV Czwórnik ½ [6] [14] 1 Śruby do szybkiego montaŝu Φ10x 80 (*) Zawór kulowy ½ [7a] 24 [15] 1 Wkręt do szybkiego montaŝu Φ 6x30 (*) [7b] 4 Tuleja zanurzeniowa 210/ ½ [16] 1 [7c] Wkręty do drewna z łbem sześciokątnym Φ 10x80; podkładka uszczelniająca z EPDM (*) 8 Odpowietrznik automatyczny [17] 1 (*) Producent nie wyposaŝa konstrukcji nośnych w śruby lub wkręty mocujące do połaci dachowej. 8

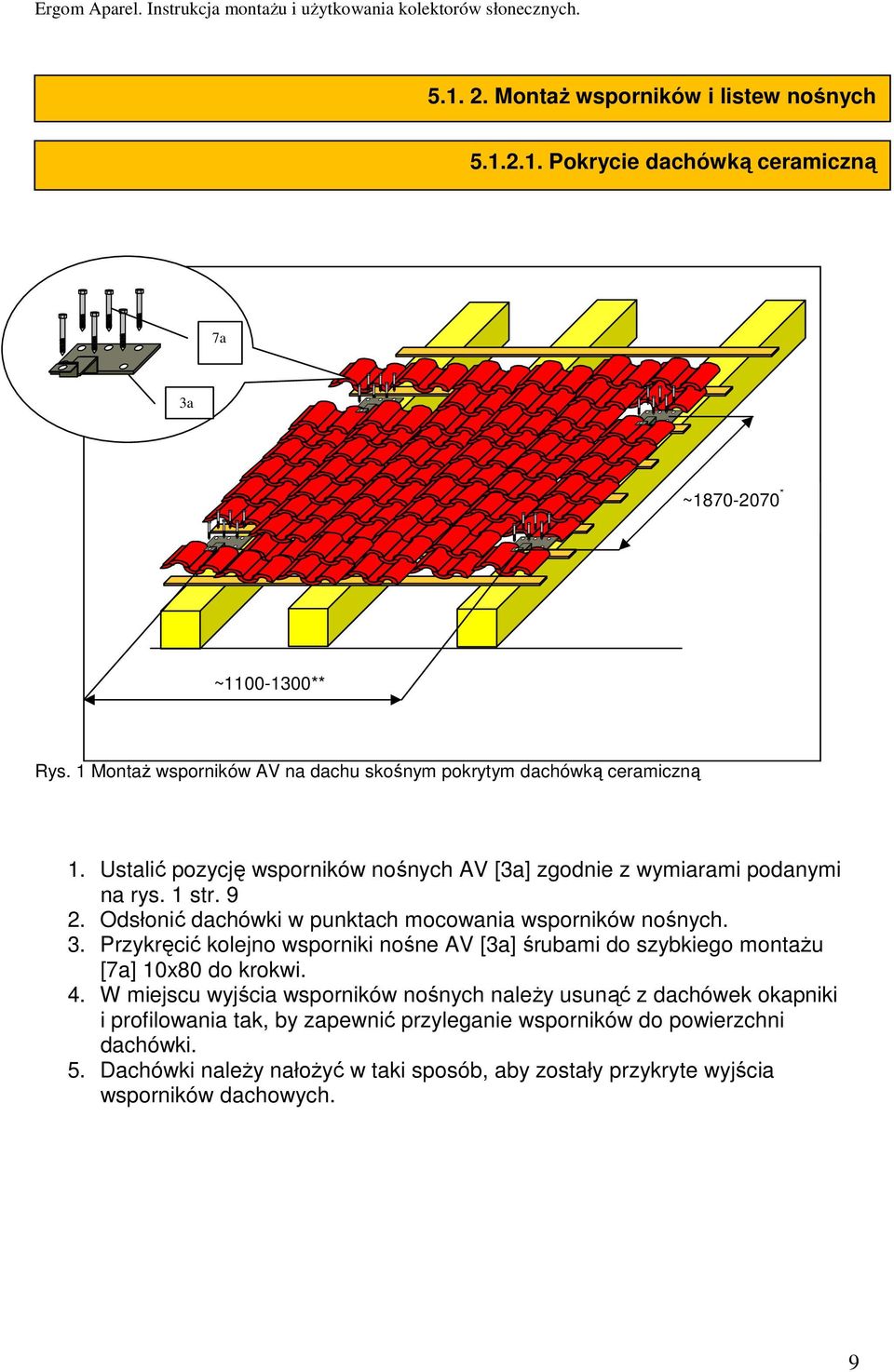

9 MontaŜ wsporników i listew nośnych Pokrycie dachówką ceramiczną 7a 3a ~ * ~ ** Rys. 1 MontaŜ wsporników AV na dachu skośnym pokrytym dachówką ceramiczną 1. Ustalić pozycję wsporników nośnych AV [3a] zgodnie z wymiarami podanymi na rys. 1 str Odsłonić dachówki w punktach mocowania wsporników nośnych. 3. Przykręcić kolejno wsporniki nośne AV [3a] śrubami do szybkiego montaŝu [7a] 10x80 do krokwi. 4. W miejscu wyjścia wsporników nośnych naleŝy usunąć z dachówek okapniki i profilowania tak, by zapewnić przyleganie wsporników do powierzchni dachówki. 5. Dachówki naleŝy nałoŝyć w taki sposób, aby zostały przykryte wyjścia wsporników dachowych. 9

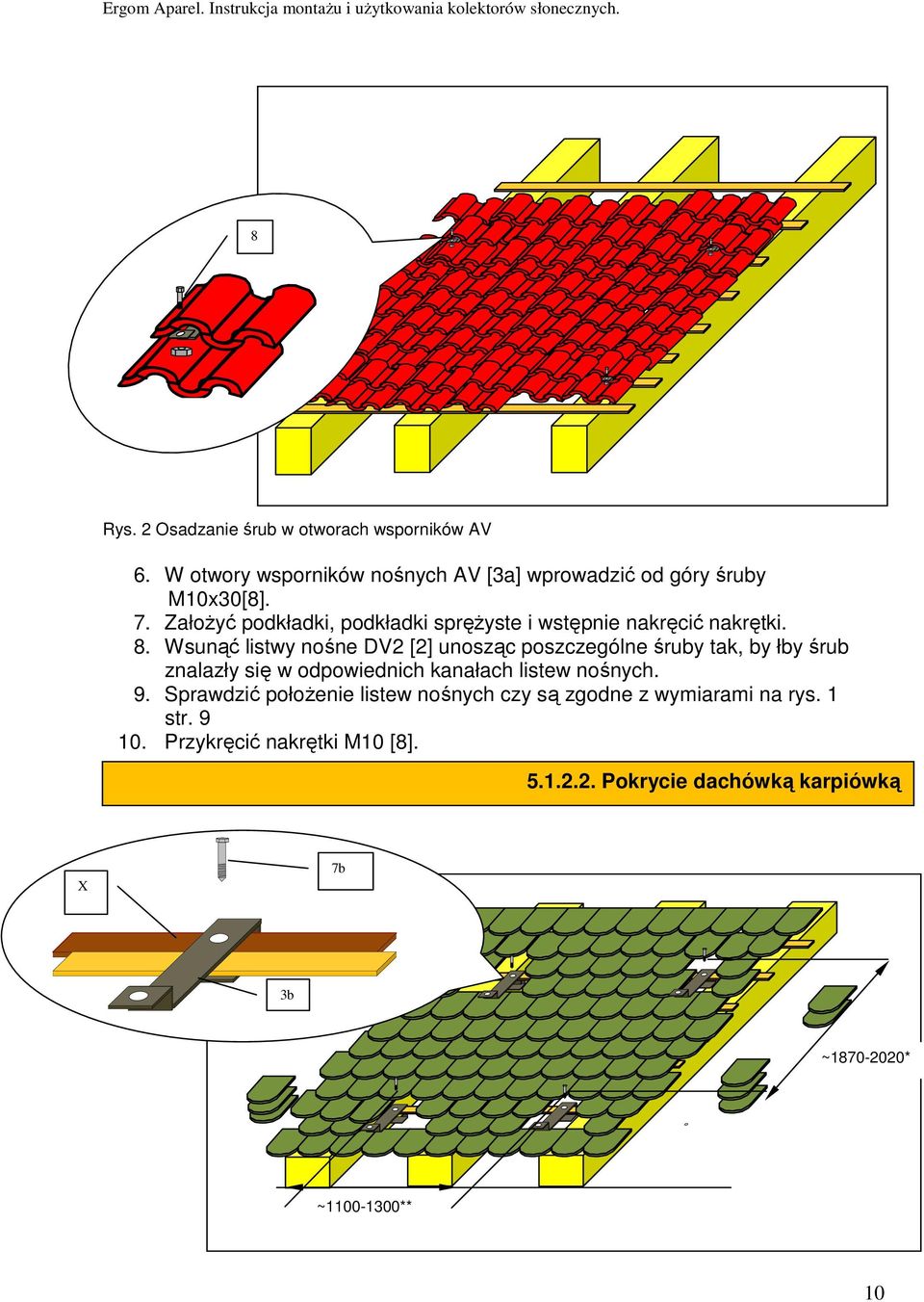

10 8 8 Rys. 2 Osadzanie śrub w otworach wsporników AV 6. W otwory wsporników nośnych AV [3a] wprowadzić od góry śruby M10x30[8]. 7. ZałoŜyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 8. Wsunąć listwy nośne DV2 [2] unosząc poszczególne śruby tak, by łby śrub znalazły się w odpowiednich kanałach listew nośnych. 9. Sprawdzić połoŝenie listew nośnych czy są zgodne z wymiarami na rys. 1 str Przykręcić nakrętki M10 [8] Pokrycie dachówką karpiówką X 7b 7b 3b ~ * ~ ** 10

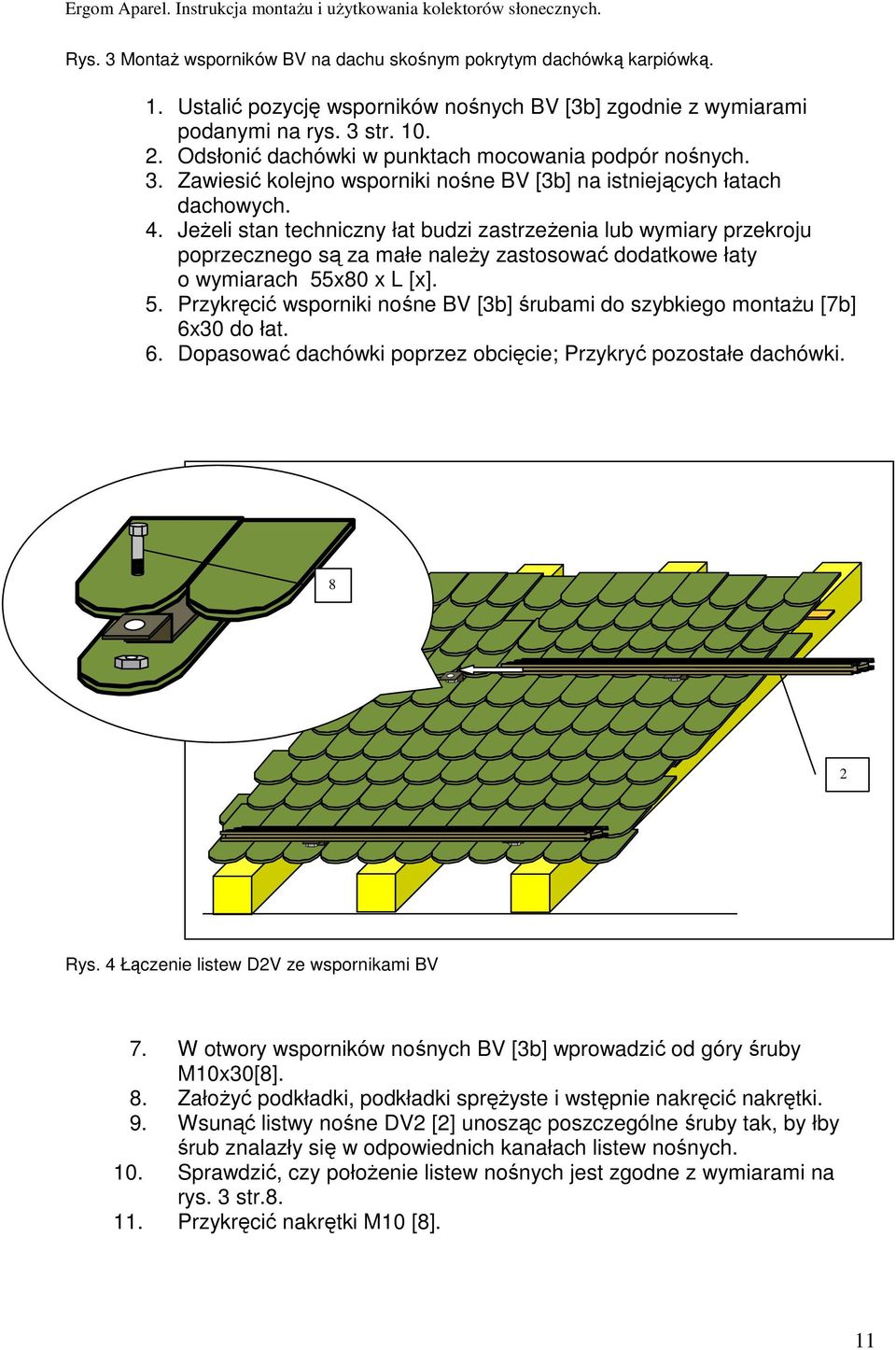

11 Rys. 3 MontaŜ wsporników BV na dachu skośnym pokrytym dachówką karpiówką. 1. Ustalić pozycję wsporników nośnych BV [3b] zgodnie z wymiarami podanymi na rys. 3 str Odsłonić dachówki w punktach mocowania podpór nośnych. 3. Zawiesić kolejno wsporniki nośne BV [3b] na istniejących łatach dachowych. 4. JeŜeli stan techniczny łat budzi zastrzeŝenia lub wymiary przekroju poprzecznego są za małe naleŝy zastosować dodatkowe łaty o wymiarach 55x80 x L [x]. 5. Przykręcić wsporniki nośne BV [3b] śrubami do szybkiego montaŝu [7b] 6x30 do łat. 6. Dopasować dachówki poprzez obcięcie; Przykryć pozostałe dachówki. 8 2 Rys. 4 Łączenie listew D2V ze wspornikami BV 7. W otwory wsporników nośnych BV [3b] wprowadzić od góry śruby M10x30[8]. 8. ZałoŜyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 9. Wsunąć listwy nośne DV2 [2] unosząc poszczególne śruby tak, by łby śrub znalazły się w odpowiednich kanałach listew nośnych. 10. Sprawdzić, czy połoŝenie listew nośnych jest zgodne z wymiarami na rys. 3 str Przykręcić nakrętki M10 [8]. 11

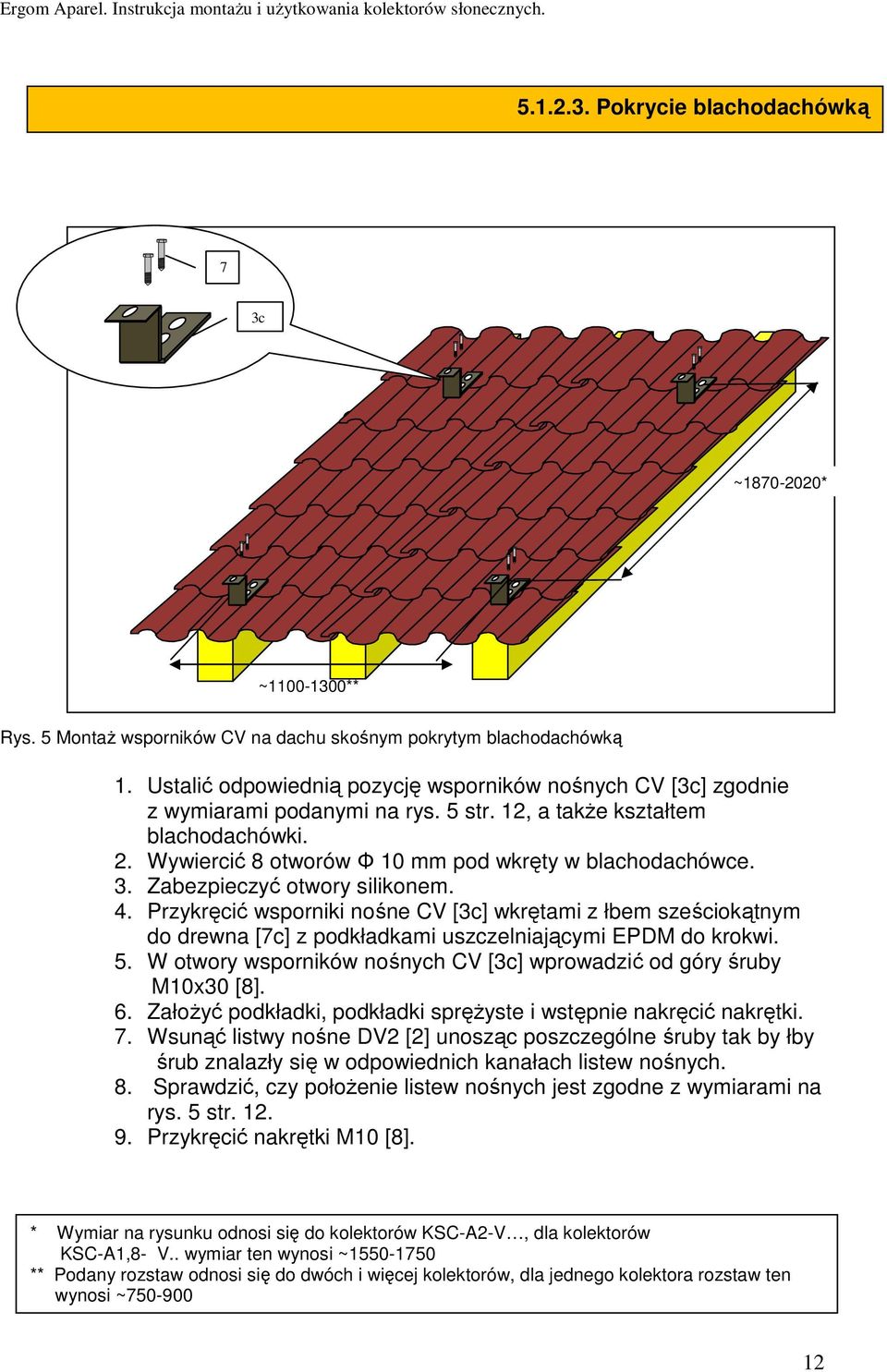

12 Pokrycie blachodachówką 7 c 3c ~ * ~ ** Rys. 5 MontaŜ wsporników CV na dachu skośnym pokrytym blachodachówką 1. Ustalić odpowiednią pozycję wsporników nośnych CV [3c] zgodnie z wymiarami podanymi na rys. 5 str. 12, a takŝe kształtem blachodachówki. 2. Wywiercić 8 otworów Φ 10 mm pod wkręty w blachodachówce. 3. Zabezpieczyć otwory silikonem. 4. Przykręcić wsporniki nośne CV [3c] wkrętami z łbem sześciokątnym do drewna [7c] z podkładkami uszczelniającymi EPDM do krokwi. 5. W otwory wsporników nośnych CV [3c] wprowadzić od góry śruby M10x30 [8]. 6. ZałoŜyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 7. Wsunąć listwy nośne DV2 [2] unosząc poszczególne śruby tak by łby śrub znalazły się w odpowiednich kanałach listew nośnych. 8. Sprawdzić, czy połoŝenie listew nośnych jest zgodne z wymiarami na rys. 5 str Przykręcić nakrętki M10 [8]. * Wymiar na rysunku odnosi się do kolektorów KSC-A2-V, dla kolektorów KSC-A1,8- V.. wymiar ten wynosi ~ ** Podany rozstaw odnosi się do dwóch i więcej kolektorów, dla jednego kolektora rozstaw ten wynosi ~

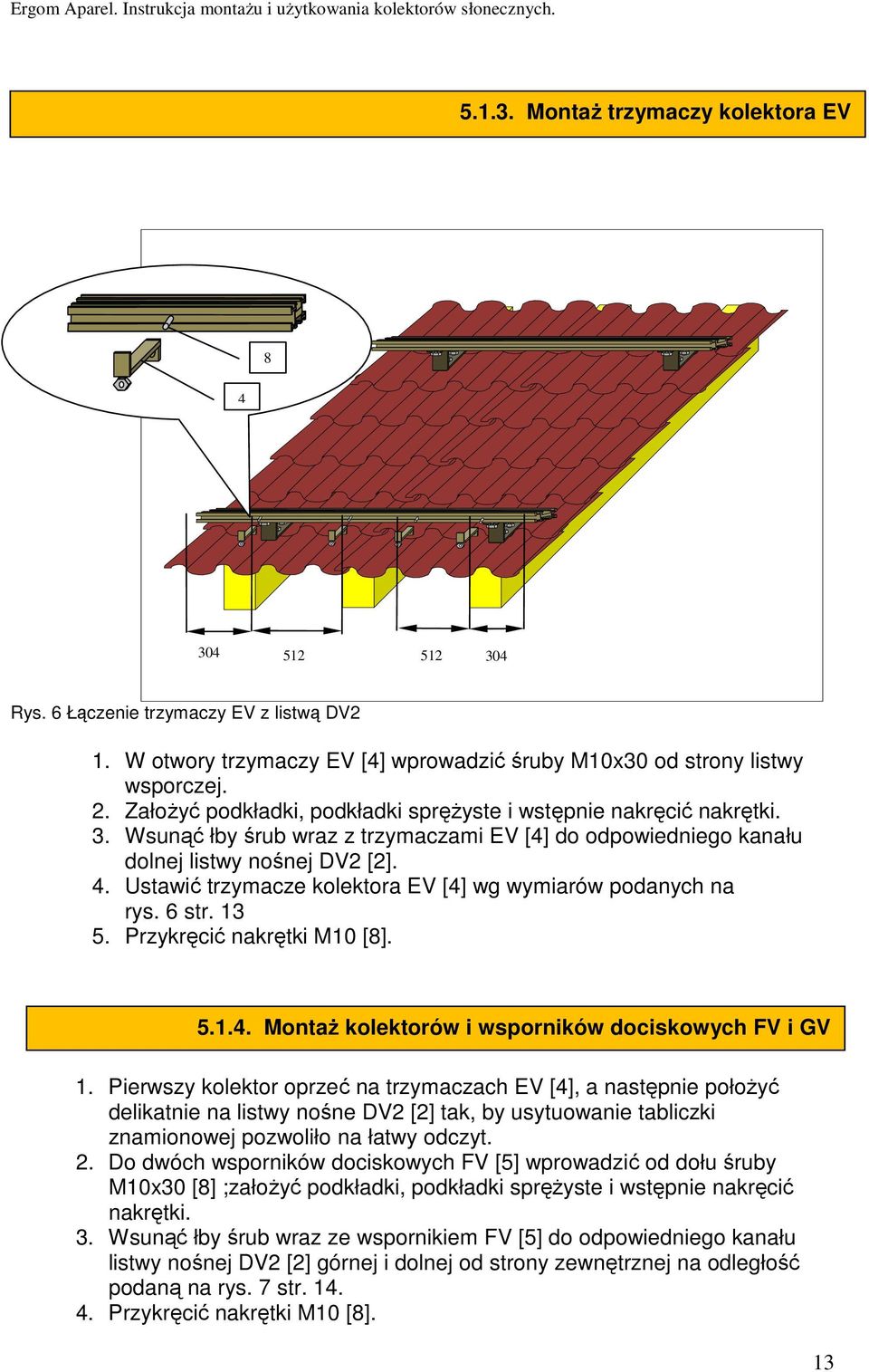

13 MontaŜ trzymaczy kolektora EV Rys. 6 Łączenie trzymaczy EV z listwą DV2 1. W otwory trzymaczy EV [4] wprowadzić śruby M10x30 od strony listwy wsporczej. 2. ZałoŜyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 3. Wsunąć łby śrub wraz z trzymaczami EV [4] do odpowiedniego kanału dolnej listwy nośnej DV2 [2]. 4. Ustawić trzymacze kolektora EV [4] wg wymiarów podanych na rys. 6 str Przykręcić nakrętki M10 [8] MontaŜ kolektorów i wsporników dociskowych FV i GV 1. Pierwszy kolektor oprzeć na trzymaczach EV [4], a następnie połoŝyć delikatnie na listwy nośne DV2 [2] tak, by usytuowanie tabliczki znamionowej pozwoliło na łatwy odczyt. 2. Do dwóch wsporników dociskowych FV [5] wprowadzić od dołu śruby M10x30 [8] ;załoŝyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 3. Wsunąć łby śrub wraz ze wspornikiem FV [5] do odpowiedniego kanału listwy nośnej DV2 [2] górnej i dolnej od strony zewnętrznej na odległość podaną na rys. 7 str Przykręcić nakrętki M10 [8]. 13

14 Rys. 7 MontaŜ kolektorów na listwach DV2 5. Na przyłącza rur zbiorczych od strony wewnętrznej nałoŝyć złączki samozaciskowe Φ 18 mm [11].(*) 6. Wsunąć łby śrub M10x30 [8] do odpowiedniego kanału listwy nośnej DV2 [2] górnej i dolnej od strony wewnętrznej na odległość bliską kolektora juŝ zamontowanego. 7. NałoŜyć drugi kolektor wg opisu w punktach 1-4. UWAGA! Kolektory słoneczne naleŝy przenosić trzymając za naroŝa obudowy. Zabrania się mocowania lin, pasów i przenoszenia za rurki zbiorcze kolektora słonecznego. 8. Kolektor dosunąć ostroŝnie do pierwszego kolektora, tak aby przyłącza rur zbiorczych kolektora wsunęły się w złączki samozaciskowe Φ 18 mm [11] a odległość powinna wynosić około 54 mm. (*) 9. Do dwóch wsporników dociskowych FV [5] wprowadzić od dołu śruby M10x30 [8] ;załoŝyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 10. Wsunąć łby śrub wraz z wspornikiem FV [5] do odpowiedniego kanału listwy nośnej DV2 [2] górnej i dolnej od strony zewnętrznej montowanego kolektora na odległość podaną na rys. 7 str Zakręcić ręcznie nakrętki zaciskowe złączek samozaciskowych Φ 18 mm [11] (*) 12. Przykręcić nakrętki M10 [8]. 13. Wsunąć wsporniki dociskowe GV [6] tak, by do otworów wprowadzić śruby M10x30 wg punktu NałoŜyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 15. Przykręcić nakrętki M10 [8]. 14

15 6 Rys. 8 MontaŜ wsporników dociskowych FV i GV 5.2. MontaŜ kolektorów pod kątem do połaci dachowej Tabela Przegląd podzespołów Asortyment Ilość/ szt. Asortyment Ilość/ szt. Belka mocująca HV Śruba M10x50,kl.5,6 nakrętka M10; podkładka 10,5; podkładka spręŝynowa 10,2 [1] 2 [4] 8 Belka mocująca IV [2] 2 [5] Śruba M10x30,kl.5,6 nakrętka M10; Podkładka 10,5; podkładka spręŝynowa 10,2 14 Belka wsporcza JV (*) [3] 2 15

16 (*) Przewidziano trzy długości dla kąta pochylenia 15º;30º;45º MontaŜ belki mocującej HV * Rys. 9 MontaŜ belki mocującej HV do wsporników nośnych. Wsporniki nośne AV, BV lub CV montować w kolejności czynności montaŝowych według punktów (1-5); (1 6); (1-4) dla odpowiednich pokryć dachowych. 1. Do otworu belki mocującej HV [1] wprowadzić śrubę M10x30 [5]. 2. Przytrzymując śrubę, połoŝyć belkę HV na wsporniku nośnym umieszczonym wyŝej tak, by do otworu wspornika wprowadzić w/w śrubę. 3. NałoŜyć podkładkę, podkładkę spręŝystą i wstępnie nakręcić nakrętkę. 4. Te same czynności montaŝowe wykonać dla wspornika nośnego umieszczonego niŝej. 5. Przykręcić obie nakrętki. 6. Powtarzając kolejno w/w czynności, przykręcić drugą belkę mocującą HV [1] do pary wsporników nośnych. * Wymiar na rysunku odnosi się do kolektorów KSC-A2 V, dla kolektorów KSC-A1,8 V.. wymiar ten wynosi 2048mm 16

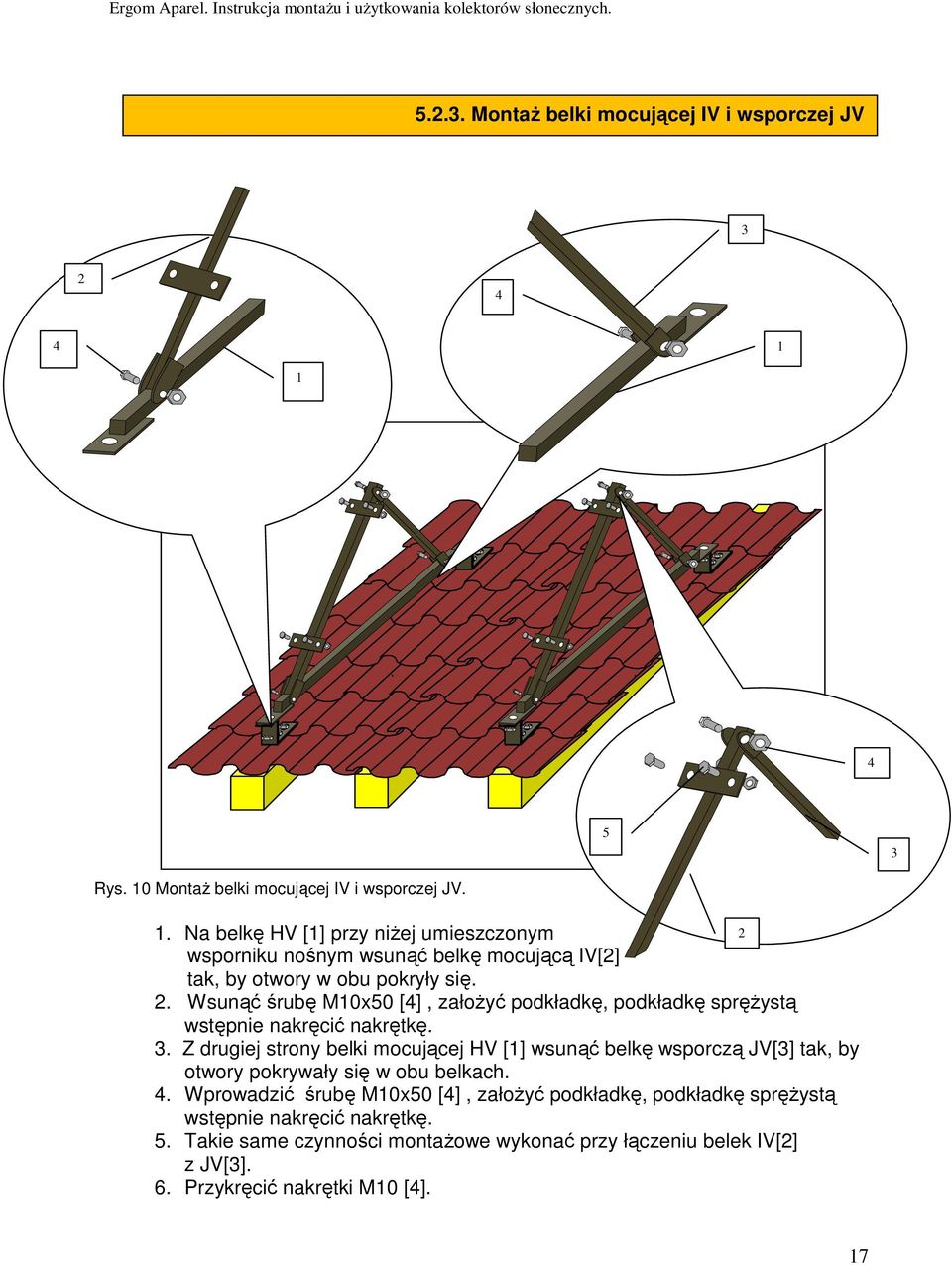

17 MontaŜ belki mocującej IV i wsporczej JV Rys. 10 MontaŜ belki mocującej IV i wsporczej JV. 1. Na belkę HV [1] przy niŝej umieszczonym 2 wsporniku nośnym wsunąć belkę mocującą IV[2] tak, by otwory w obu pokryły się. 2. Wsunąć śrubę M10x50 [4], załoŝyć podkładkę, podkładkę spręŝystą wstępnie nakręcić nakrętkę. 3. Z drugiej strony belki mocującej HV [1] wsunąć belkę wsporczą JV[3] tak, by otwory pokrywały się w obu belkach. 4. Wprowadzić śrubę M10x50 [4], załoŝyć podkładkę, podkładkę spręŝystą wstępnie nakręcić nakrętkę. 5. Takie same czynności montaŝowe wykonać przy łączeniu belek IV[2] z JV[3]. 6. Przykręcić nakrętki M10 [4]. 17

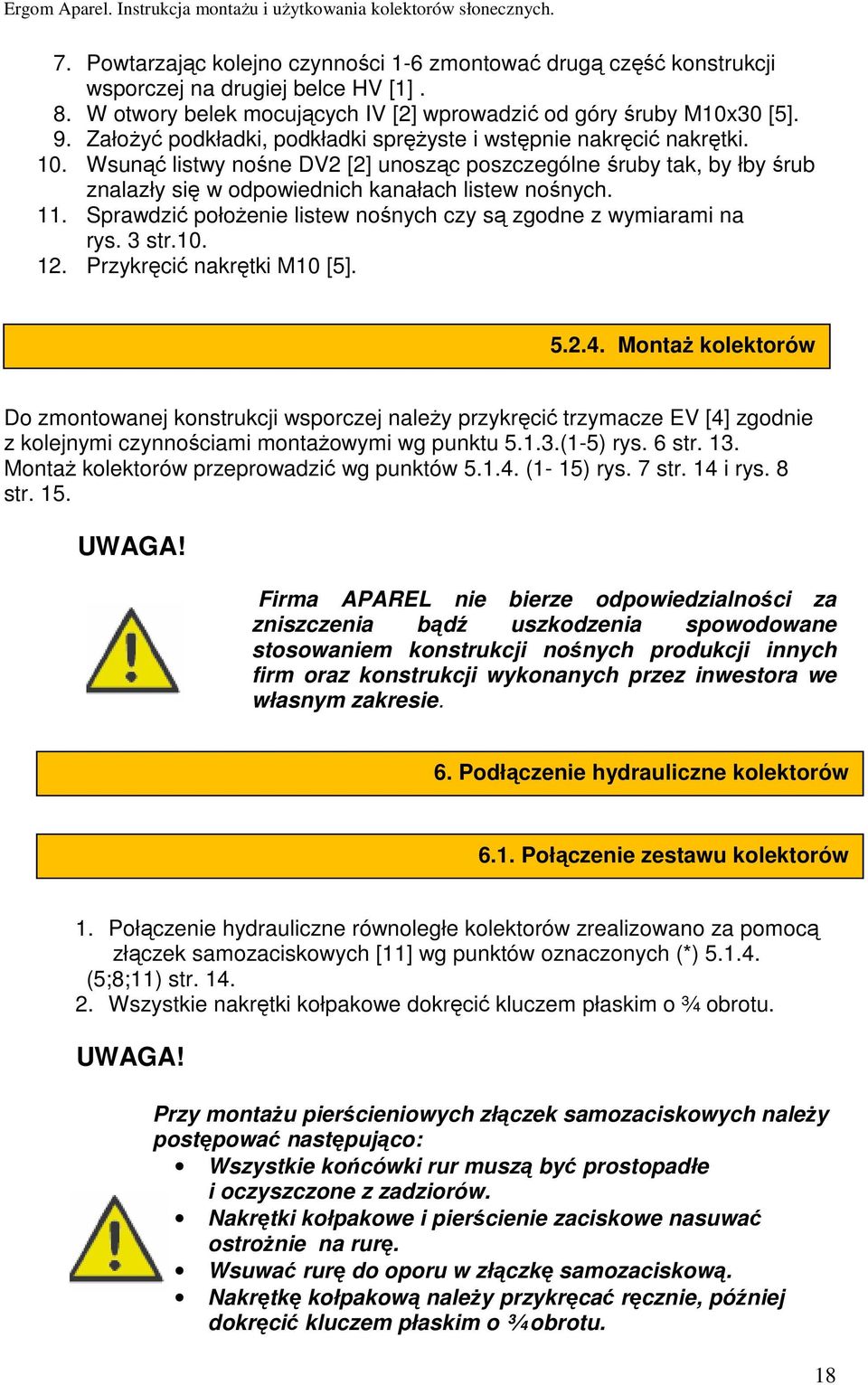

18 7. Powtarzając kolejno czynności 1-6 zmontować drugą część konstrukcji wsporczej na drugiej belce HV [1]. 8. W otwory belek mocujących IV [2] wprowadzić od góry śruby M10x30 [5]. 9. ZałoŜyć podkładki, podkładki spręŝyste i wstępnie nakręcić nakrętki. 10. Wsunąć listwy nośne DV2 [2] unosząc poszczególne śruby tak, by łby śrub znalazły się w odpowiednich kanałach listew nośnych. 11. Sprawdzić połoŝenie listew nośnych czy są zgodne z wymiarami na rys. 3 str Przykręcić nakrętki M10 [5] MontaŜ kolektorów Do zmontowanej konstrukcji wsporczej naleŝy przykręcić trzymacze EV [4] zgodnie z kolejnymi czynnościami montaŝowymi wg punktu (1-5) rys. 6 str. 13. MontaŜ kolektorów przeprowadzić wg punktów (1-15) rys. 7 str. 14 i rys. 8 str. 15. UWAGA! Firma APAREL nie bierze odpowiedzialności za zniszczenia bądź uszkodzenia spowodowane stosowaniem konstrukcji nośnych produkcji innych firm oraz konstrukcji wykonanych przez inwestora we własnym zakresie. 6. Podłączenie hydrauliczne kolektorów 6.1. Połączenie zestawu kolektorów 1. Połączenie hydrauliczne równoległe kolektorów zrealizowano za pomocą złączek samozaciskowych [11] wg punktów oznaczonych (*) (5;8;11) str Wszystkie nakrętki kołpakowe dokręcić kluczem płaskim o ¾ obrotu. UWAGA! Przy montaŝu pierścieniowych złączek samozaciskowych naleŝy postępować następująco: Wszystkie końcówki rur muszą być prostopadłe i oczyszczone z zadziorów. Nakrętki kołpakowe i pierścienie zaciskowe nasuwać ostroŝnie na rurę. Wsuwać rurę do oporu w złączkę samozaciskową. Nakrętkę kołpakową naleŝy przykręcać ręcznie, później dokręcić kluczem płaskim o ¾ obrotu. 18

19 Do złączek samozaciskowych nie stosować wyŝarzonych rur miedzianych Rys. 11 MontaŜ przyłączy zasilania i powrotu obiegu solarnego. Przyłącze zasilania (u dołu) 1. Do czwórnika ½ " [14] wkręcić nypel ½ " [13], z przeciwnej strony tuleję zanurzeniową 210/½ " [16], z góry natomiast zawór kulowy odcinający ½" [15] z automatycznym odpowietrznikiem [17]. 2. Na nypel ½ " [13] wkręcić złączkę mufową Φ18x ½ " [10]. 3. Cały zespół zamocować na przyłączu rury zbiorczej kolektora. 4. Z drugiej strony na przyłączu rury zbiorczej zamocować złączkę mufową Φ18x ½ " [10] po uprzednim wkręceniu korka ½ " [12]. Przyłącze powrotu (u góry) 5. Do przyłącza rury zbiorczej wprowadzić złączkę samozaciskową kolanową Φ18 [9]. 6. Z drugiej strony na przyłączu rury zbiorczej zamocować złączkę mufową 18x ½ " [10] po uprzednim wkręceniu korka ½ " [12]. Wykonać połączenia zasilania i powrotu kolektorów z obiegiem solarnym. Po próbie szczelności zamontować poprawnie izolacje cieplne. 19

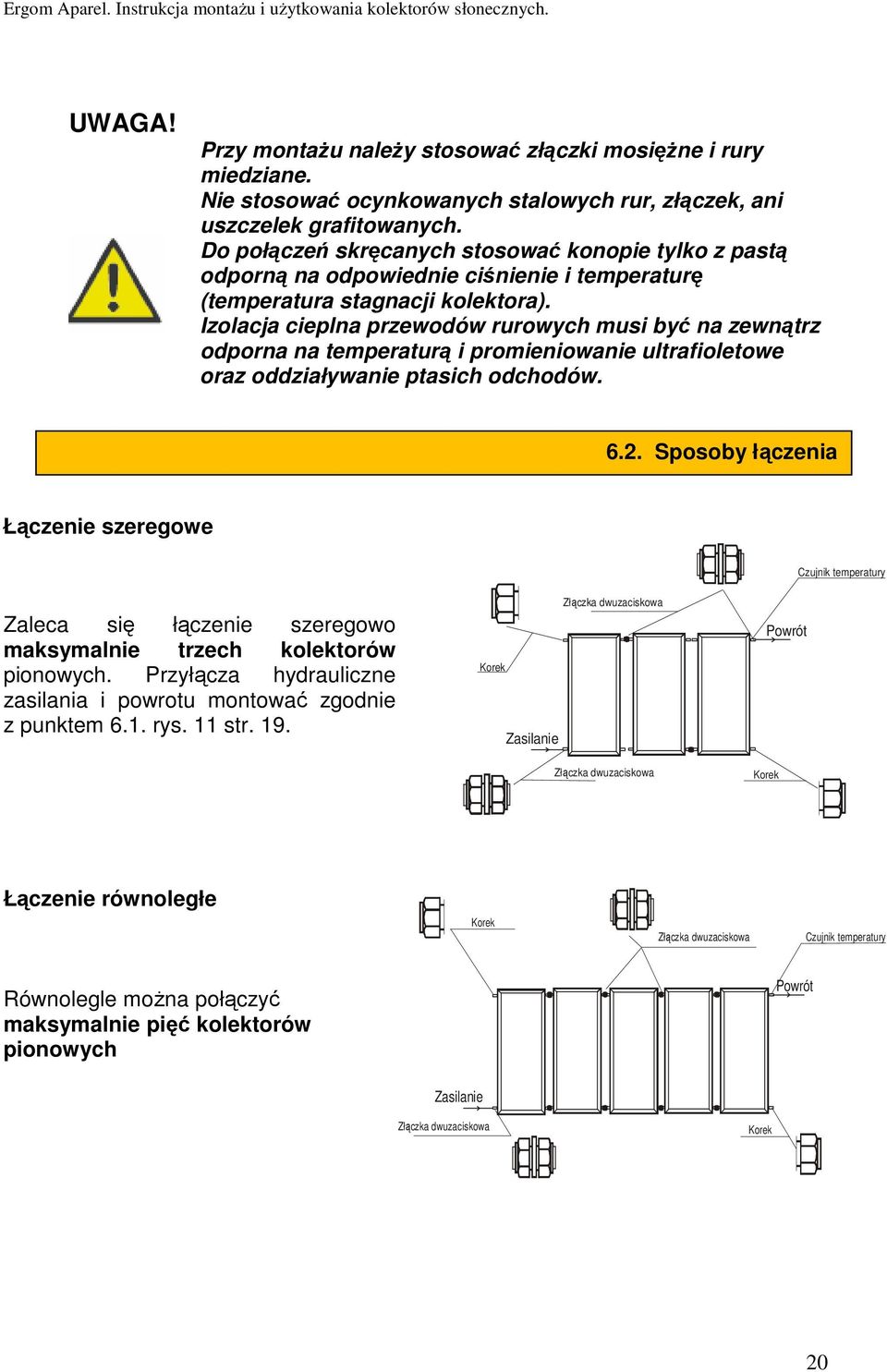

20 UWAGA! Przy montaŝu naleŝy stosować złączki mosięŝne i rury miedziane. Nie stosować ocynkowanych stalowych rur, złączek, ani uszczelek grafitowanych. Do połączeń skręcanych stosować konopie tylko z pastą odporną na odpowiednie ciśnienie i temperaturę (temperatura stagnacji kolektora). Izolacja cieplna przewodów rurowych musi być na zewnątrz odporna na temperaturą i promieniowanie ultrafioletowe oraz oddziaływanie ptasich odchodów Sposoby łączenia Łączenie szeregowe Czujnik temperatury Zaleca się łączenie szeregowo maksymalnie trzech kolektorów pionowych. Przyłącza hydrauliczne zasilania i powrotu montować zgodnie z punktem 6.1. rys. 11 str. 19. Korek Zasilanie Złączka dwuzaciskowa Powrót Złączka dwuzaciskowa Korek Łączenie równoległe Korek Złączka dwuzaciskowa Czujnik temperatury Równolegle moŝna połączyć maksymalnie pięć kolektorów pionowych Powrót Zasilanie Złączka dwuzaciskowa Korek 20

21 Łączenie równoległe szeregowo połączonych kolektorów Przy budowie większych instalacji solarnych łączymy równolegle, szeregowo połączone baterie złoŝone max z 3 kolektorów pionowych Zasilanie Powrót Łączenie równoległe równolegle połączonych kolektorów To rozwiązanie, podobnie jak poprzednie, stosuje się do większych instalacji, łącząc równolegle baterie złoŝone max z 5 kolektorów pionowych. Zasilanie Powrót 7. Ochrona odgromowa JeŜeli instalacja solarna wystaje ponad kalenicę lub budynek jest wyŝszy niŝ 20 m (wysokość montaŝowa), a nie zamontowano instalacji odgromowej, to wszystkie elektrycznie przewodzące części na dachu naleŝy połączyć z uziomem o przekroju przynajmniej Cu 16 mm 2 i przyłączyć do szyny ochronnej (uziemiającej). JeŜeli wysokość budynku (wysokość montaŝowa) nie przekracza 20 m, to specjalna ochrona odgromowa nie jest wymagana. JeŜeli budynek posiada instalację odgromową, elektryk powinien sprawdzić moŝliwość przyłączenie instalacji solarnej. 21

22 8. Zakres dostaw KaŜdy zestaw kolektorów i załączonych części montaŝowych kompletowany jest na indywidualne zamówienie zgodnie z punktem Przegląd podzespołów. Tabela 3 A, a takŝe z punktem Przegląd podzespołów.tabela 4 B. Zakres dostaw obejmuje równieŝ wszystkie zespoły instalacji solarnych wg Katalogu 2008 Ergom-Aparel punkt 3.0 strona Przed wysyłką wykaz elementów jest sprawdzany i zapakowany do transportu. JeŜeli opakowanie jest uszkodzone naleŝy pokazać uszkodzenie spedytorowi i sprawdzić, czy nie zostały uszkodzone części zestawu. W razie uszkodzeń spisać protokół reklamacyjny. Przed montaŝem naleŝy sprawdzić prawidłowość dostawy. Do opakowania kolektorów powinny być dołączone: - Instrukcja instalowania - Karta gwarancyjna. 22

23 ZAŁĄCZNIK Z.1. Schemat instalacji solarnej 1. Odpowietrznik z zaworem odcinającym 2. Czujnik temperatury w układzie solarnym 3. Zespół kolektorów słonecznych 4. Grupa solarna z zaworem bezpieczeństwa 5. Naczynie przeponowe układu solarnego 6. Zawór spustowy 7. Sterownik instalacji solarnej 8. Zasobnik CWU z dwiema węŝownicami i grzałką elektryczną 9. Grzałka elektryczna 10. Czujnik temperatury CWU w zasobniku 11. Kocioł CO ; CWU Z.1.1.Wskazówki bezpieczeństwa Celem umoŝliwienia bezusterkowej eksploatacji instalacji naleŝy ułoŝyć przewody w sposób zapewniający całkowite odpowietrzanie. WyposaŜyć instalację solarną w odpowiednie: naczynie wzbiorcze, zawór bezpieczeństwa, grupę solarną. Instalację solarną naleŝy napełnić płynem solarnym niezamarzającym w temperaturze C (Glixoterm Eko lub Ergolid Eko). Połączenia hydrauliczne wykonać za pomocą lutowania lutem twardym lub skręcanych za pomocą pierścieniowych złączek samozaciskowych. Stosować odpowiednią izolację przewodów rurowych odporną na temperaturę C. 23

24 Z.2. Warunki pracy instalacji solarnej 1. Zaleca się instalowanie kolektorów słonecznych KSC-A1,8V i KSC-A2V w układach z wydzielonym obiegiem pierwotnym (kolektorowym), z którego energia odbierana jest za pośrednictwem wymiennika ciepła. 2. Nośnikiem energii w obiegu kolektorowym powinna być mieszanka glikolu polipropylenowego o temperaturze krzepnięcia min C (Glixoterm Eko lub Ergolid Eko.) 3. Zalecany strumień przepływu przez kolektor wynosi 3 dm 3 min -1, zaś odpowiadający mu spadek ciśnienia czynnika jest zaleŝny od typu kolektora. 4. Maksymalne ciśnienie robocze czynnika w kolektorze równe jest 6 bar. 5. Zalecane ciśnienie robocze czynnika w kolektorze wynosi 1,5 do 2,5 bar. 6. Temperatura stagnacji płyty absorbera wynosi 218 C. Z.3. Przegląd i konserwacja instalacji solarnej Instalacja solarna przewidziana jest do pracy całorocznej w systemie automatycznym. Okresowa kontrola i przeglądy. Dwa razy w roku: 1. ciśnienie robocze na manometrze grupy solarnej 2. poprawność działania układu sterowania systemu 3. stan izolacji termicznej, szczególnie w części naraŝonej na działanie czynników atmosferycznych 4. wymagana wartość przepływu w instalacji solarnej 5. organoleptyczne stwierdzenie ewentualnych wycieków medium grzewczego 6. stęŝenie glikolu. W przypadku stęŝenia mniejszego niŝ minimalne naleŝy uzupełnić lub wymienić medium grzewcze. Zalecana wymiana raz na 5 lat lub według zaleceń producenta mieszanki glikolowej. Raz na 18 miesięcy: 7. wymiana anody magnezowej w zasobniku CWU. W przypadku stwierdzenia niezgodności lub usterek naleŝy je usunąć i ewentualnie odpowietrzyć instalację oraz uzupełnić poziom medium grzewczego w układzie. 24
