INSTRUKCJA MONTA U PODSTAWY NA KÓ KACH ORAZ ADAPTERA Z SI OWNIKIEM

Wielkość: px

Rozpocząć pokaz od strony:

Download "INSTRUKCJA MONTA U PODSTAWY NA KÓ KACH ORAZ ADAPTERA Z SI OWNIKIEM"

Stanisław Zakrzewski
9 lat temu
Przeglądów:

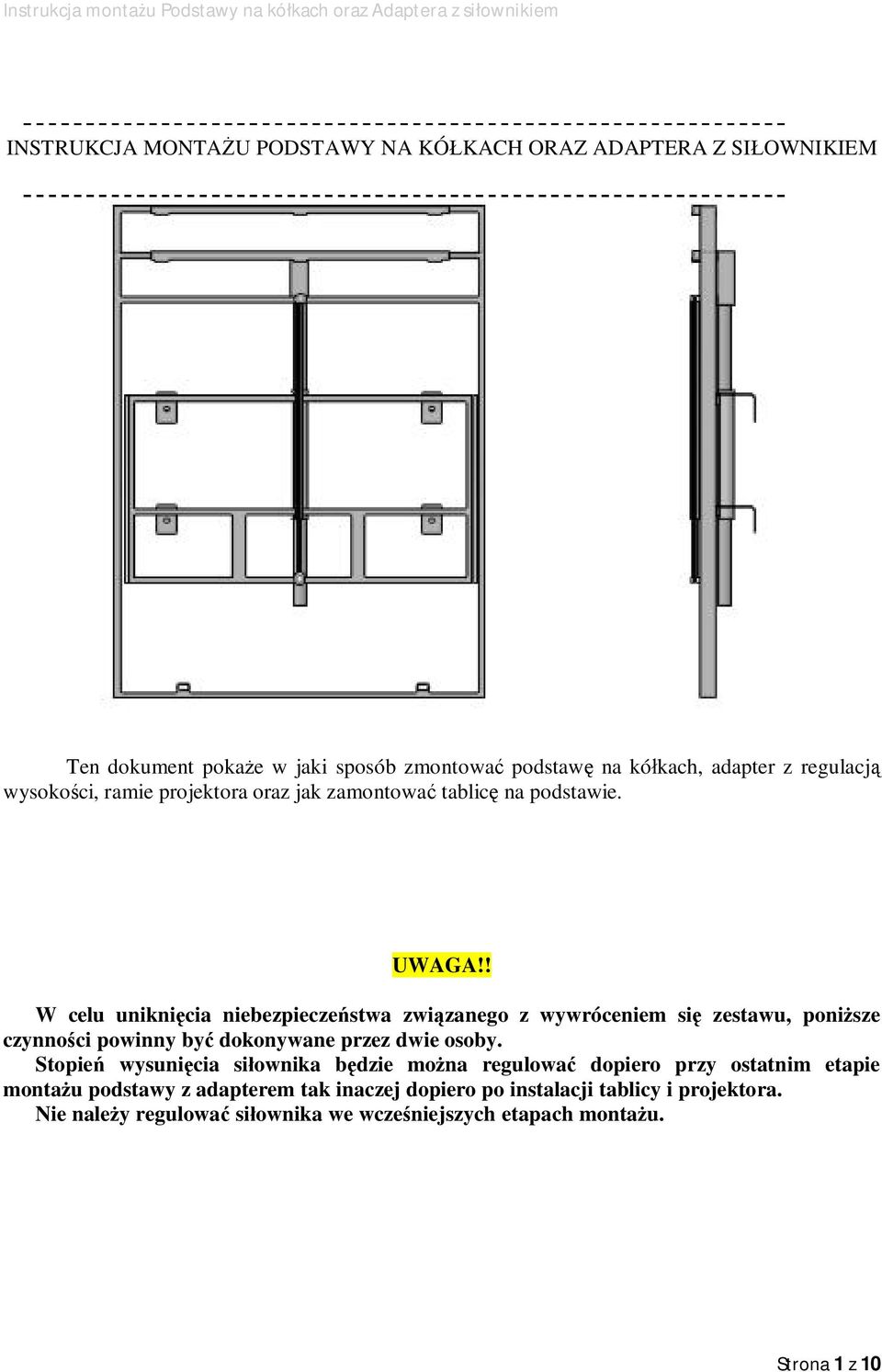

1 INSTRUKCJA MONTA U PODSTAWY NA KÓ KACH ORAZ ADAPTERA Z SI OWNIKIEM Ten dokument poka e w jaki sposób zmontowa podstaw na kó kach, adapter z regulacj wysoko ci, ramie projektora oraz jak zamontowa tablic na podstawie. UWAGA!! W celu unikni cia niebezpiecze stwa zwi zanego z wywróceniem si zestawu, poni sze czynno ci powinny by dokonywane przez dwie osoby. Stopie wysuni cia si ownika b dzie mo na regulowa dopiero przy ostatnim etapie monta u podstawy z adapterem tak inaczej dopiero po instalacji tablicy i projektora. Nie nale y regulowa si ownika we wcze niejszych etapach monta u. Strona 1 z 10

! W celu unikni cia niebezpiecze stwa zwi zanego z wywróceniem si zestawu, poni sze czynno ci powinny by dokonywane przez dwie osoby.

2 Spis tre ci: Zawarto paczek zestawu Str. 3 Przygotowanie Str. 3 Monta Str. 4 A. Etap pierwszy Skr cenie Podstawy Jezdnej Str. 4 B. Etap drugi Zamontowanie adaptera Str. 6 C. Etap trzeci Monta Mocowania do uchwytu projektora Str. 8 D. Etap czwarty Mocowanie i regulacja si ownika i wigni Str. 9 Uwagi Str. 10 Strona 2 z 10

Etap drugi Zamontowanie adaptera Str. 6 C.

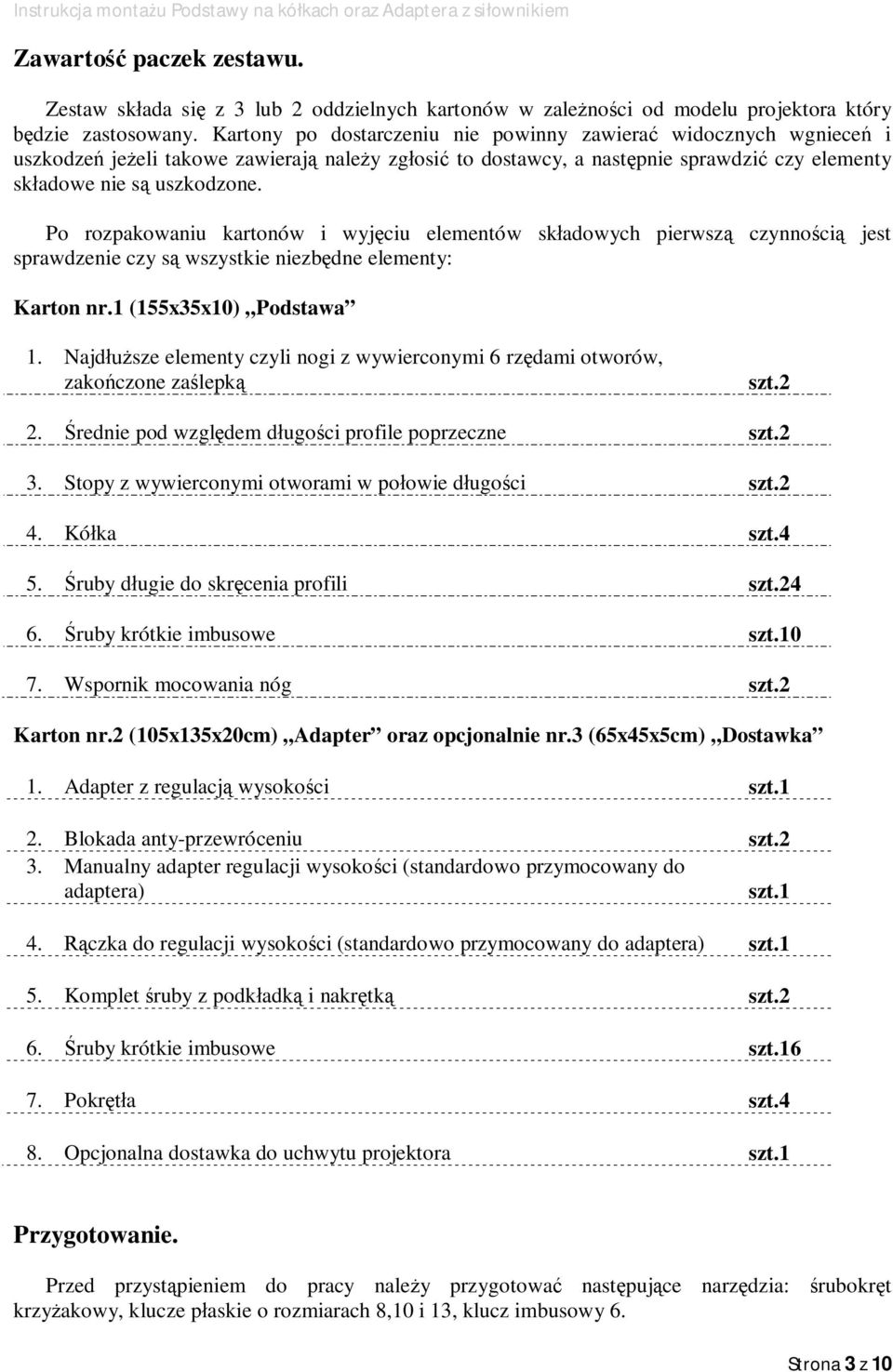

3 Zawarto paczek zestawu. Zestaw sk ada si z 3 lub 2 oddzielnych kartonów w zale no ci od modelu projektora który dzie zastosowany. Kartony po dostarczeniu nie powinny zawiera widocznych wgniece i uszkodze je eli takowe zawieraj nale y zg osi to dostawcy, a nast pnie sprawdzi czy elementy sk adowe nie s uszkodzone. Po rozpakowaniu kartonów i wyj ciu elementów sk adowych pierwsz czynno ci jest sprawdzenie czy s wszystkie niezb dne elementy: Karton nr.1 (155x35x10) Podstawa 1. Najd sze elementy czyli nogi z wywierconymi 6 rz dami otworów, zako czone za lepk szt.2 2. rednie pod wzgl dem d ugo ci profile poprzeczne szt.2 3. Stopy z wywierconymi otworami w po owie d ugo ci szt.2 4. Kó ka szt.4 5. ruby d ugie do skr cenia profili szt ruby krótkie imbusowe szt Wspornik mocowania nóg szt.2 Karton nr.2 (105x135x20cm) Adapter oraz opcjonalnie nr.3 (65x45x5cm) Dostawka 1. Adapter z regulacj wysoko ci szt.1 2. Blokada anty-przewróceniu szt.2 3. Manualny adapter regulacji wysoko ci (standardowo przymocowany do adaptera) szt.1 4. czka do regulacji wysoko ci (standardowo przymocowany do adaptera) szt.1 5. Komplet ruby z podk adk i nakr tk szt.2 6. ruby krótkie imbusowe szt Pokr a szt.4 8. Opcjonalna dostawka do uchwytu projektora szt.1 Przygotowanie. Przed przyst pieniem do pracy nale y przygotowa nast puj ce narz dzia: rubokr t krzy akowy, klucze p askie o rozmiarach 8,10 i 13, klucz imbusowy 6. Strona 3 z 10

Po rozpakowaniu kartonów i wyj ciu elementów sk adowych pierwsz czynno ci jest sprawdzenie czy s wszystkie niezb dne elementy: Karton nr.1 (155x35x10) Podstawa 1.

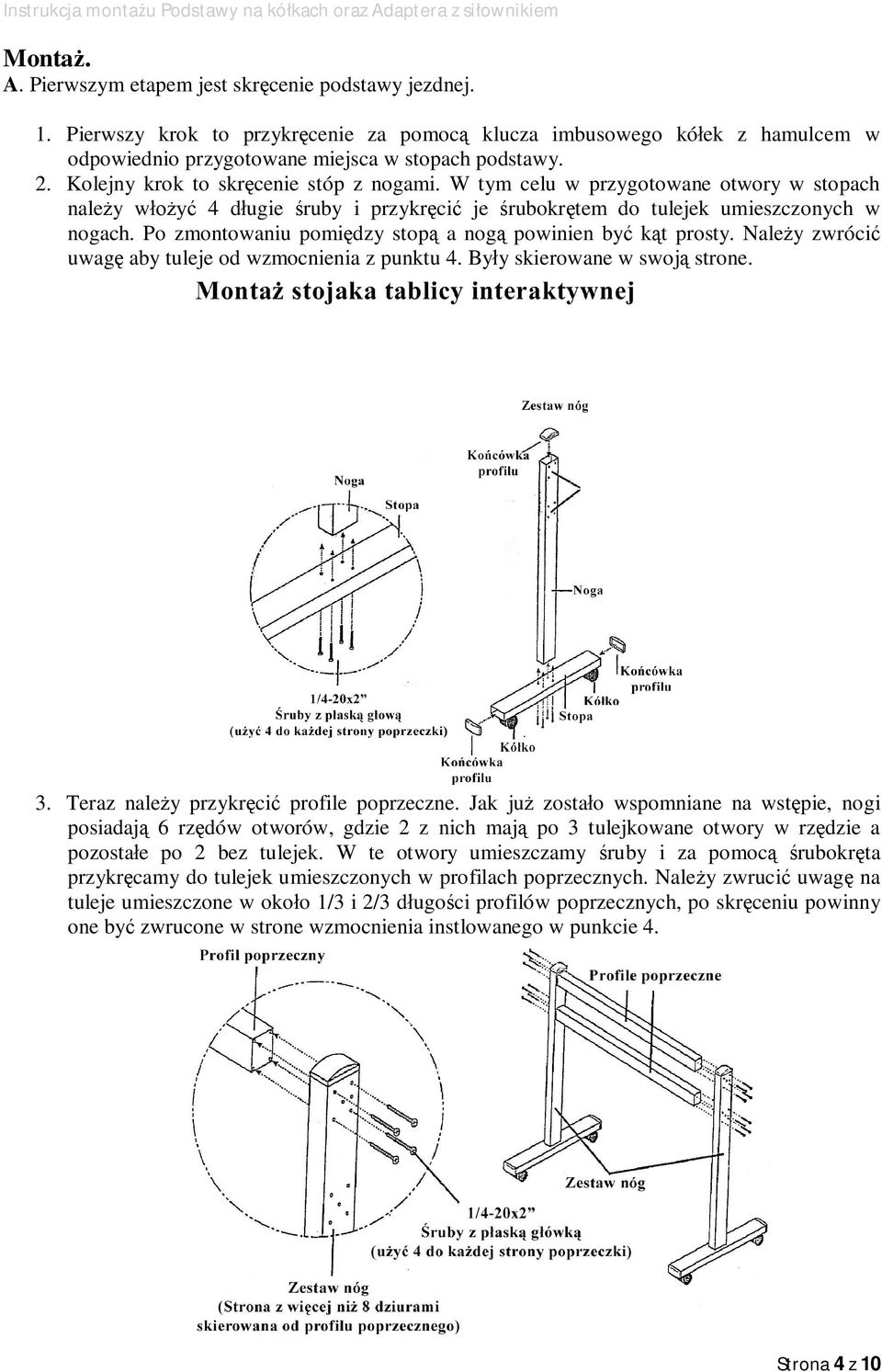

4 Monta. A. Pierwszym etapem jest skr cenie podstawy jezdnej. 1. Pierwszy krok to przykr cenie za pomoc klucza imbusowego kó ek z hamulcem w odpowiednio przygotowane miejsca w stopach podstawy. 2. Kolejny krok to skr cenie stóp z nogami. W tym celu w przygotowane otwory w stopach nale y w 4 d ugie ruby i przykr ci je rubokr tem do tulejek umieszczonych w nogach. Po zmontowaniu pomi dzy stop a nog powinien by k t prosty. Nale y zwróci uwag aby tuleje od wzmocnienia z punktu 4. By y skierowane w swoj strone. 3. Teraz nale y przykr ci profile poprzeczne. Jak ju zosta o wspomniane na wst pie, nogi posiadaj 6 rz dów otworów, gdzie 2 z nich maj po 3 tulejkowane otwory w rz dzie a pozosta e po 2 bez tulejek. W te otwory umieszczamy ruby i za pomoc rubokr ta przykr camy do tulejek umieszczonych w profilach poprzecznych. Nale y zwruci uwag na tuleje umieszczone w oko o 1/3 i 2/3 d ugo ci profilów poprzecznych, po skr ceniu powinny one by zwrucone w strone wzmocnienia instlowanego w punkcie 4. Strona 4 z 10

5 4. Aby wzmocni konstrukcj podstawy nale y pomi dzy nog, a stop przykr ci za pomoc trzech rub imbusowych, dodatkowe wzmocnienia. W celu ochrony przed mo liwo ci przewrócenia si zestawu, za pomoc dwóch pokr te z przodu stopy montowane jest regulowane zabezpieczenie. Jedno z pokr te s y do blokowania zabezpieczenia w pozycji opuszczonej (stojak nie ruchomy) i podniesionej (mo liwo przemieszczania stojaka). Strona 5 z 10

W celu ochrony przed mo liwo ci przewrócenia si zestawu, za pomoc dwóch pokr te z przodu stopy montowane

6 B. Kolejny etap to zamontowanie adaptera z regulacj wysoko ci. 1. Nale y unie adapter z regulacj wysoko ci i zahaczy go na zaczepach o z one nogi stojaka tak jak przedstawia to poni szy rysunek. 2. Po za eniu adaptera na podstaw nale y przykr ci go czterema rubami imbusowymi. 3. Do adaptera mocuje si manualn regulacj wysoko ci. Przy za eniu e wymagamy wy szego monta u tablicy wzgl dem pod a (zalecane), element regulacji instaluj si na gór adaptera poprzez wsuni cie jego prowadnic w profile adaptera (standardowo ten element jest dostarczony ju za ony w tej pozycji), natomiast przy potrzebie ni szego monta u tablicy wzgl dem pod a (nie zalecane), element regulacji instaluje si od spodu adaptera wsuwaj c jego prowadnice w profile adaptera oraz dodatkowo skr caj c go rubami imbusowymi. Strona 6 z 10

7 4. Do adaptera przy pomocy do czonych dwóch kompletów rub z podk adkami i nakr tkami, mocuje si r czk z d wigni umo liwiaj pneumatyczn regulacje wysoko ci. Do dolnego profilu adaptera (lub do profilu manualnej regulacji wysoko ci w wypadku zainstalowania manualnej regulacji wysoko ci od spodu) przykr ca si r czk. Je eli w yk si ownika fabrycznie nie jest pod czony to nie nale y w tym etapie pod cza go do elementu spustowego. 5. Tablice nale y powiesi ty em w stron adaptera tak aby górna tylnia kraw tablicy nasz a na profilowany uchwyt adaptera. A nast pnie skr ci dó tablicy z adapterem za pomoc dwóch wkr tów dostarczonych wraz z zestawem. Strona 7 z 10

Je eli w yk si ownika fabrycznie nie jest pod czony to nie nale y w tym etapie pod cza go do elementu spustowego. 5.

8 C. Nast pnym etapem jest monta uchwytu do projektorów ultra bliskich. 1. Do ty u adaptera przykr cana jest dostawka do uchwytu mocowana na 4 lub 6 rubach imbusowych w zale no ci od sposobu zamontowania r cznej regulacji wysoko ci, zgodnie z poni sz ilustracj. 2. Do przymocowanej dostawki nale y zamocowa uchwyt projektora zgodnie z za czon do niego instrukcj przy pomocy 4 dostarczonych wraz z zestawem rub imbusowych. Strona 8 z 10

sposobu zamontowania r cznej regulacji wysoko ci, zgodnie z poni sz ilustracj. 2.

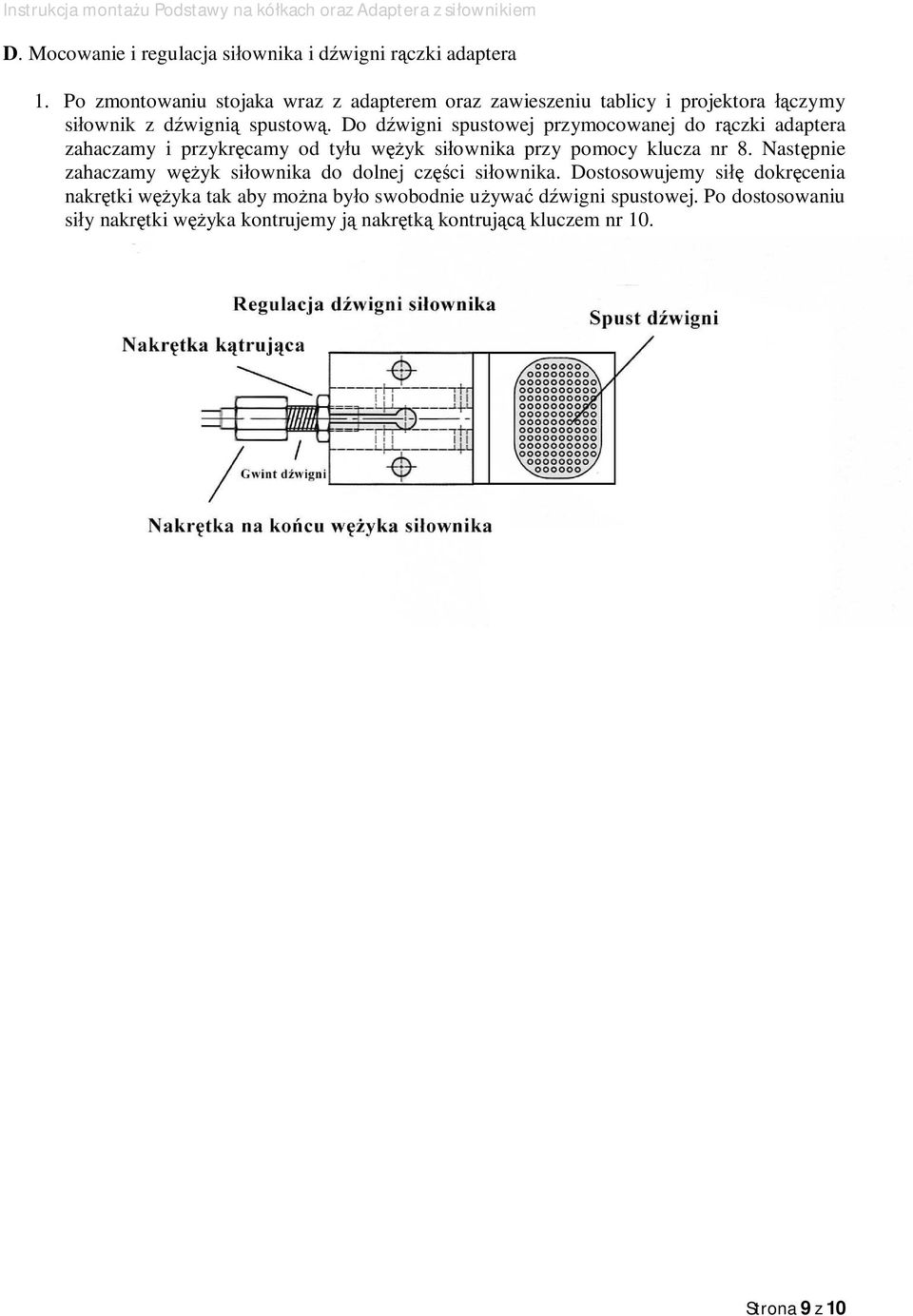

9 D. Mocowanie i regulacja si ownika i d wigni r czki adaptera 1. Po zmontowaniu stojaka wraz z adapterem oraz zawieszeniu tablicy i projektora czymy si ownik z d wigni spustow. Do d wigni spustowej przymocowanej do r czki adaptera zahaczamy i przykr camy od ty u w yk si ownika przy pomocy klucza nr 8. Nast pnie zahaczamy w yk si ownika do dolnej cz ci si ownika. Dostosowujemy si dokr cenia nakr tki w yka tak aby mo na by o swobodnie u ywa d wigni spustowej. Po dostosowaniu si y nakr tki w yka kontrujemy j nakr tk kontruj kluczem nr 10. Strona 9 z 10

Do d wigni spustowej przymocowanej do r czki adaptera zahaczamy i przykr camy od ty u w yk si ownika przy pomocy klucza nr 8.

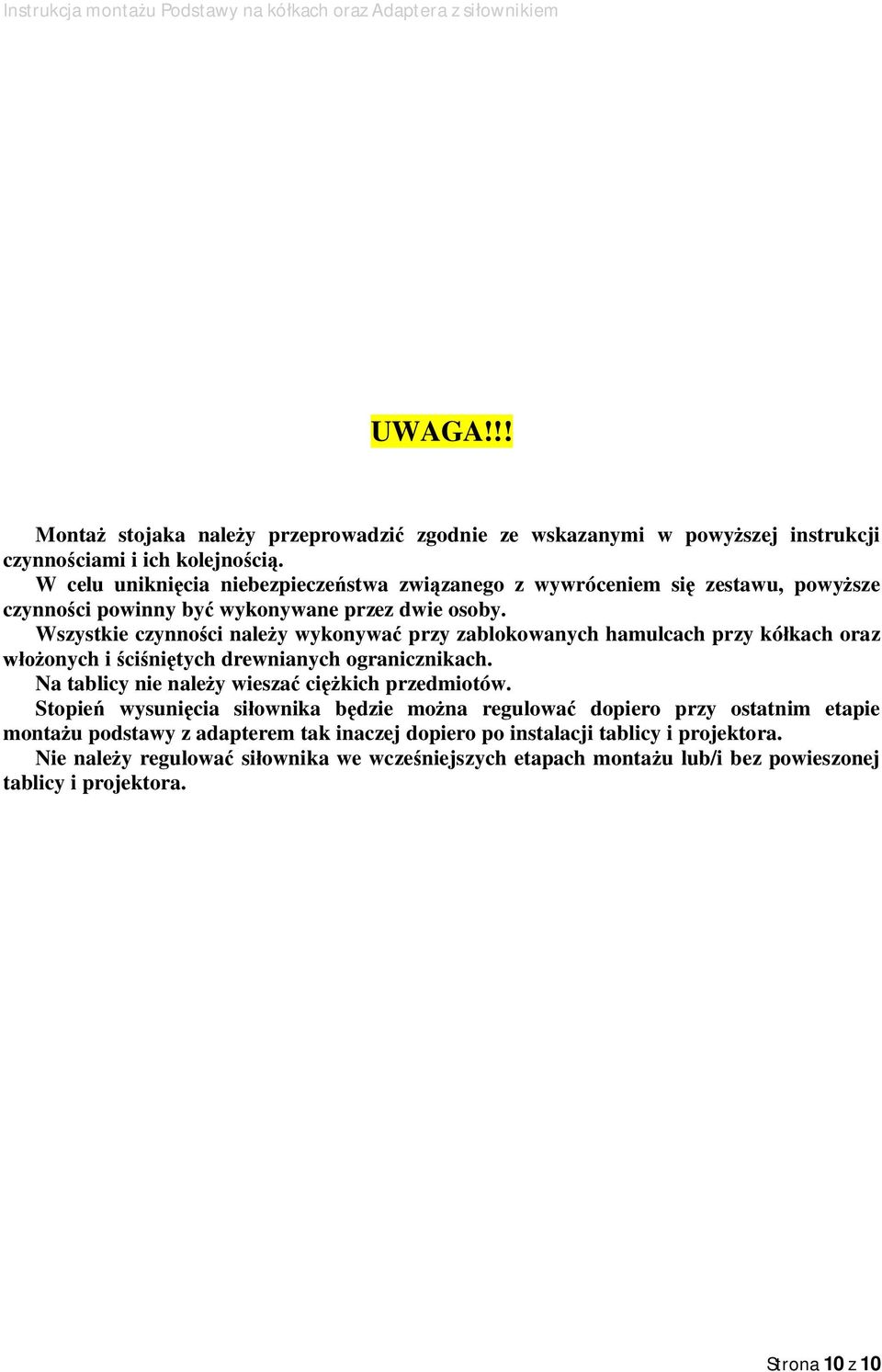

10 UWAGA!!! Monta stojaka nale y przeprowadzi zgodnie ze wskazanymi w powy szej instrukcji czynno ciami i ich kolejno ci. W celu unikni cia niebezpiecze stwa zwi zanego z wywróceniem si zestawu, powy sze czynno ci powinny by wykonywane przez dwie osoby. Wszystkie czynno ci nale y wykonywa przy zablokowanych hamulcach przy kó kach oraz onych i ci ni tych drewnianych ogranicznikach. Na tablicy nie nale y wiesza ci kich przedmiotów. Stopie wysuni cia si ownika b dzie mo na regulowa dopiero przy ostatnim etapie monta u podstawy z adapterem tak inaczej dopiero po instalacji tablicy i projektora. Nie nale y regulowa si ownika we wcze niejszych etapach monta u lub/i bez powieszonej tablicy i projektora. Strona 10 z 10

Wszystkie czynno ci nale y wykonywa przy zablokowanych hamulcach przy kó kach oraz onych i ci ni tych drewnianych ogranicznikach. Na tablicy nie nale y wiesza ci kich przedmiotów.
