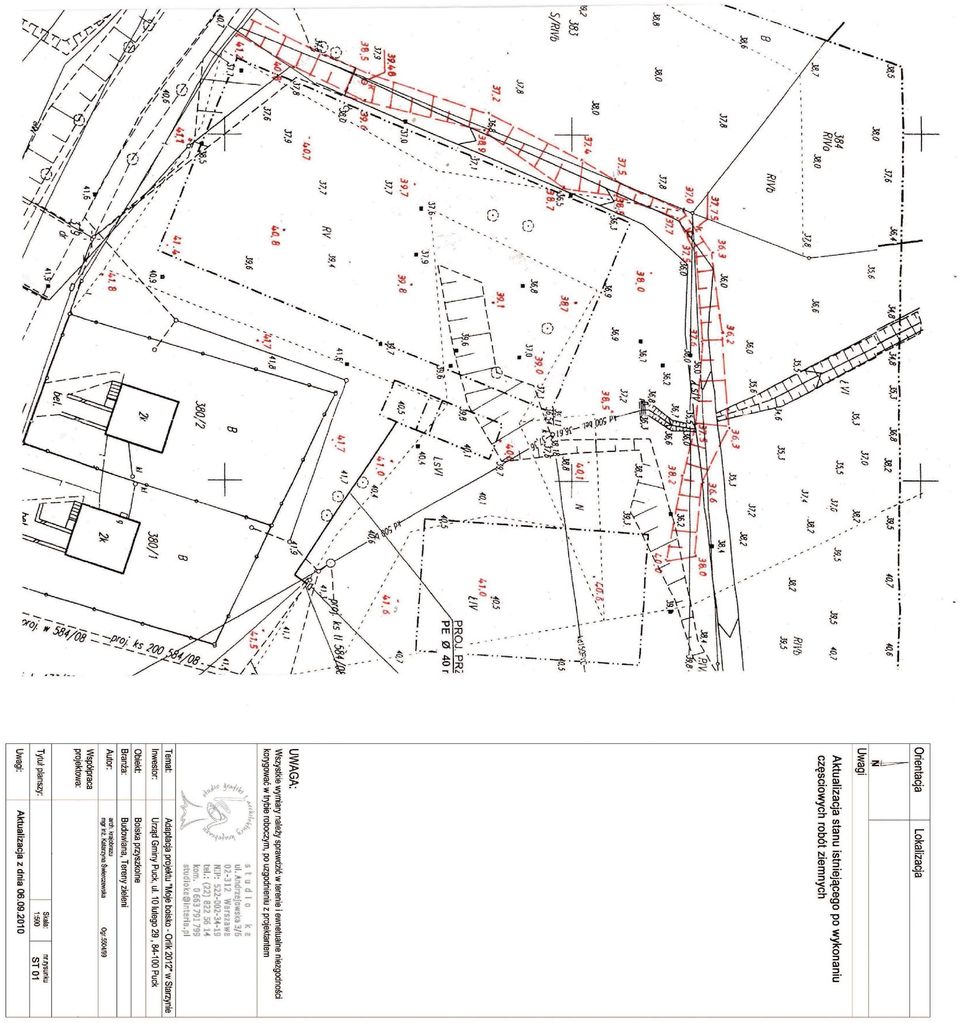

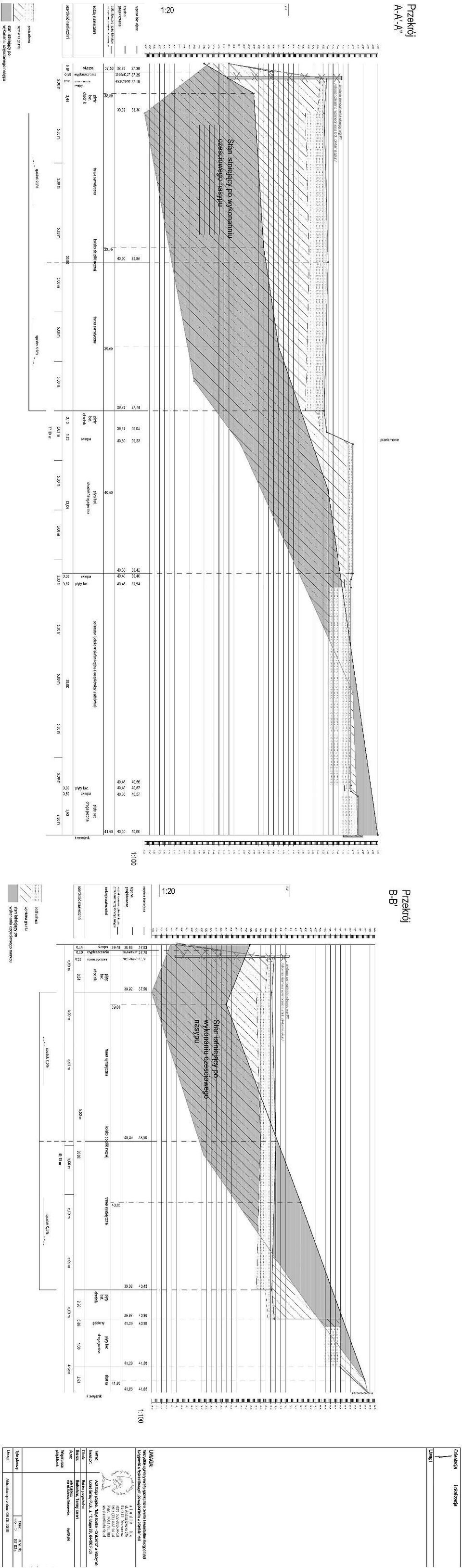

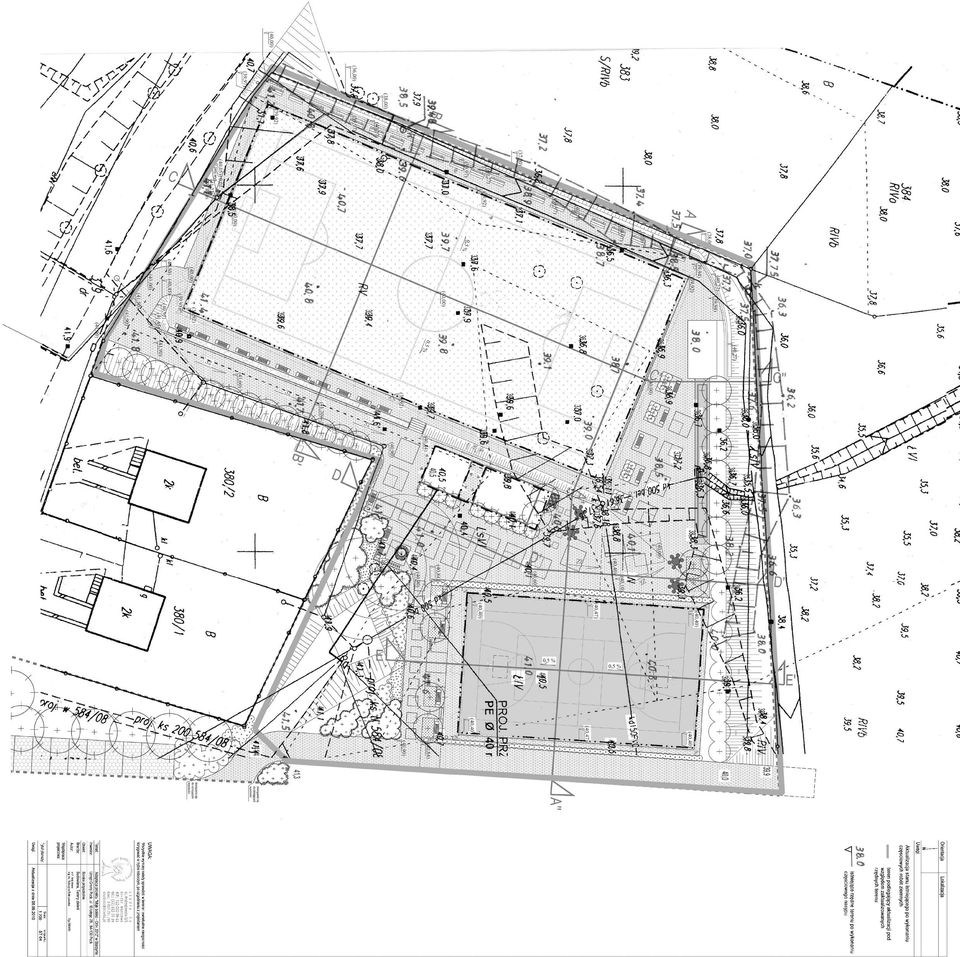

1 AKTUALIZACJA STANU ISTNIEJ CEGO PO WYKONANIU CZ CIOWYCH ROBÓT ZIEMNYCH ZAŁ CZNIK AKTUALIZACYJNY do dokumentacji p.n: Projekt wykonania boisk sportowych w ramach realizacji programu,,orlik 2012 na terenie Zespołu Szkół im. Władysława Konefki w Starzynie, ul. arnowiecka 22. Adaptacja projektu typowego UWAGA: Rozpatrywa zał cznik ł cznie z pełn dokumentacj. ZAWARTO : 1. Cz opisowa str Zał czniki: - mapa z aktualizacja pomiarów wysoko ciowych, skala 1:500 - plan zagospodarowania, skala 1:500 - przekroje terenowe aktualizacja, skala 1:20/1:100 - schemat przemieszczania mas ziemnych 1:500 - aktualizacja cz ci kosztorysowej - kosztorys inwestorski /aktualizacja dot. bran y budowlanej obejmuj cej zagospodarowanie terenu/ - przedmiary /aktualizacja dot. bran y budowlanej obejmuj cej zagospodarowanie terenu/ WYKONANIE: WRZESIE 2010

Adaptacja projektu typowego UWAGA: Rozpatrywa zał cznik ł cznie z pełn dokumentacj. ZAWARTO : 1. Cz opisowa str.1-2 2.

2 1. Informacje wst pne 1.1. Podstawa opracowania Zlecenie z dn obejmuj ce aktualizacj dokumentacji dotycz cej budowy kompleksu Moje Boisko Orlik 2012 w Starzynie ze wzgl du na wykonanie cz ci robót ziemnych Przedmiot opracowania Przedmiotem opracowania jest aktualizacja robót ziemnych po uwzgl dnieniu dowozu mas ziemnych na miejsce planowanej budowy i rozplantowaniu ich w terenie. Aktualizacj wykonano na podstawie dostarczonych przez Inwestora aktualnych pomiarów wysoko ciowych po wykonaniu dowozu ziemi Aktualizacja sytuacji Obecnie wykonano dowóz i rozplantowanie ziemi w obr bie przedniej cz ci projektowanego boiska piłkarskiego i cz ciowo w obr bie boiska wielofunkcyjnego co skutkowało podniesieniem terenu o rednio 1m w cz ci przedniej boiska piłkarskiego i 0,5 m w obr bie boiska wielofunkcyjnego. W aktualizacji robót ziemnych zakłada si przemieszczenia mas ziemnych w obr bie placu budowy. Nie zakłada si dowozu dodatkowej ziemi do niwelacji terenu. W zwi zku z planowanym w projekcie cz ciowym wykopem pod podbudow boiska piłkarskiego naddatek dowiezionej ziemi z tego obszaru nale y przemie ci w terenie na tyły placu budowy (w rejon planowanej bie ni) i wykorzysta do wykonania projektowanego w tym miejscu nasypu i niwelacji terenu (wg PT). W zwi zku z wykonanym du ym nasypem w rejonie planowanego wykopu pod warstwy obejmuj ce wymian istniej cego gruntu na ró noziarniste piaski grube oraz warstwy konstrukcyjne nawierzchni boiska piłkarskiego zdecydowano si, w zwi zku z konieczno ci minimalizacji kosztów i maksymalnym wykorzystaniem wykonanych nasypów,na zmniejszenie warstwy gruntu do wymiany pod boiskiem piłkarskim z warstwy grubo ci 80 cm na warstw 50cm. Do wyznaczania aktualnej obj to ci robót ziemnych zastosowano metod podziału obszaru na siatk kwadratów w odniesieniu do wysoko ci projektowanych i rz dnych istniej cych. Wyliczenia s przybli one, jednak obrazuj obecn sytuacj dotycz c ukształtowania terenu po wykonaniu spontanicznego nasypu. Dla zobrazowania sytuacji aktualizacja obecnego poziomu gruntu naniesiona jest na przekroje terenowe. Przy wykonywaniu wykopów sprz tem mechanicznym nale y wyznaczy stref niebezpieczn zwi zan z prac tych maszyn. Przed rozpocz ciem robót ziemnych nale y zapozna si z cał dokumentacj techniczn obejmuj ca teren robót. Wykonawca robót ziemnych powinien zapozna si z map, na której jest oznaczona cała sie uzbrojenia technicznego, i z decyzj o pozwoleniu na budow. Roboty ziemne nale y wykonywa ostro nie i wraz z dokumentacj bran y sanitarnej z uwagi na wykonany ju system drenów wgł bnych na obszarze boisk. W razie prowadzenia robót w bezpo rednim s siedztwie instalacji elektrycznej, gazowej itp., nale y okre li bezpieczn odległo, w jakiej mog by prowadzone roboty - w porozumieniu z gestorem tych urz dze (np. zakładem energetycznym). STUDIO KA Katarzyna Swierczewska tel./fax (22) str1

Aktualizacj wykonano na podstawie dostarczonych przez Inwestora aktualnych pomiarów wysoko ciowych po wykonaniu dowozu ziemi. 1.3.

3 Wszelkie roboty nale y wykonywa zgodnie z zasadami BHP. Zasady zapewnienia bezpiecze stwa i higieny pracy podczas wykonywania robót ziemnych reguluje Rozporz dzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpiecze stwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r., Nr 47, poz. 401) Zał czniki: - mapa z aktualizacja pomiarów wysoko ciowych, skala 1:500 - plan zagospodarowania, skala 1:500 - przekroje terenowe aktualizacja, skala 1:20/1:100 - schemat przemieszczania mas ziemnych 1:500 - aktualizacja cz ci kosztorysowej - kosztorys inwestorski /dot. bran y budowlanej obejmuj cej zagospodarowanie terenu/ - przedmiary /dot. bran y budowlanej obejmuj cej zagospodarowanie terenu/ STUDIO KA Katarzyna Swierczewska tel./fax (22) str2

w sprawie bezpiecze stwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r., Nr 47, poz.
