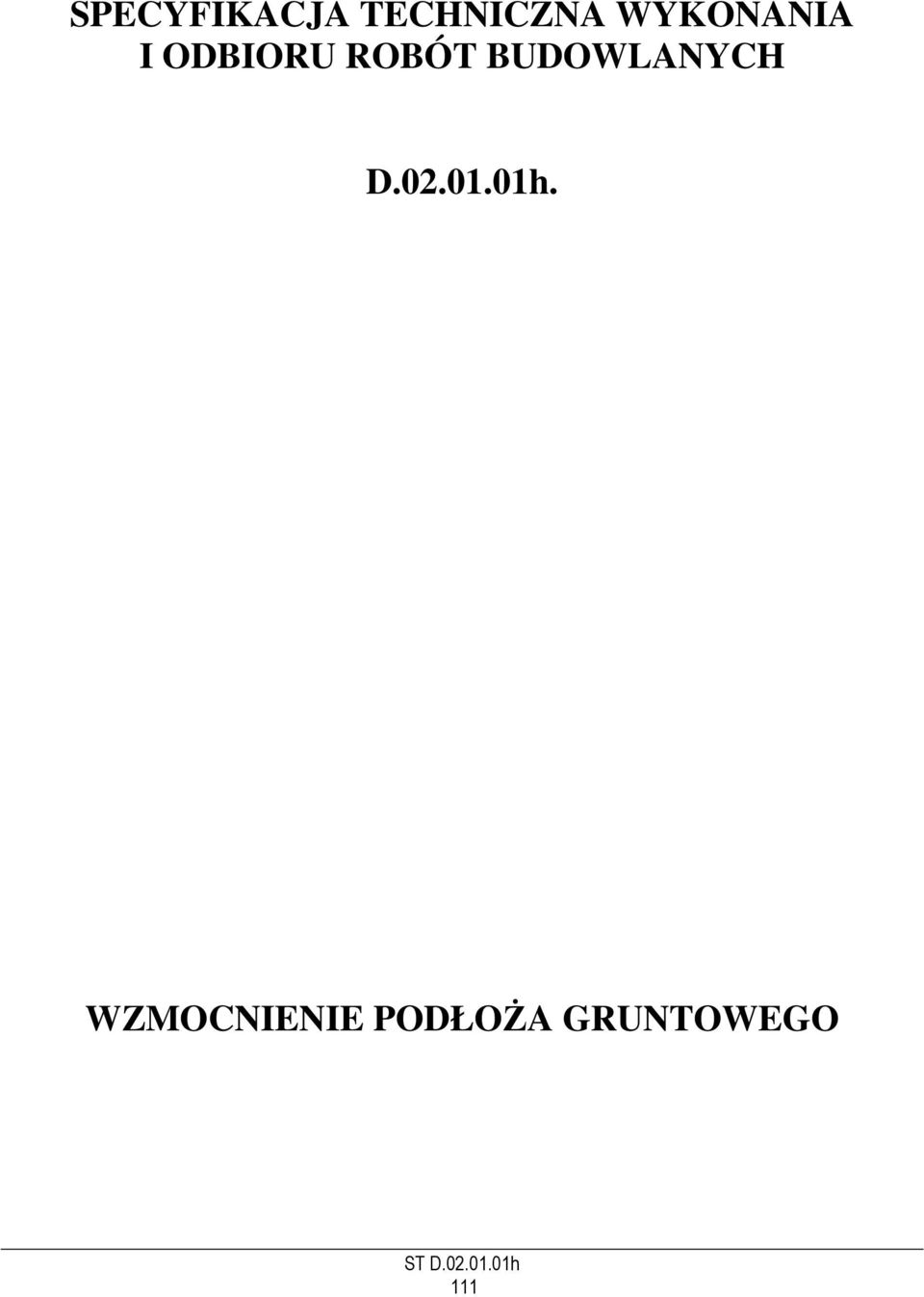

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH D h. WZMOCNIENIE PODŁOŻA GRUNTOWEGO 111

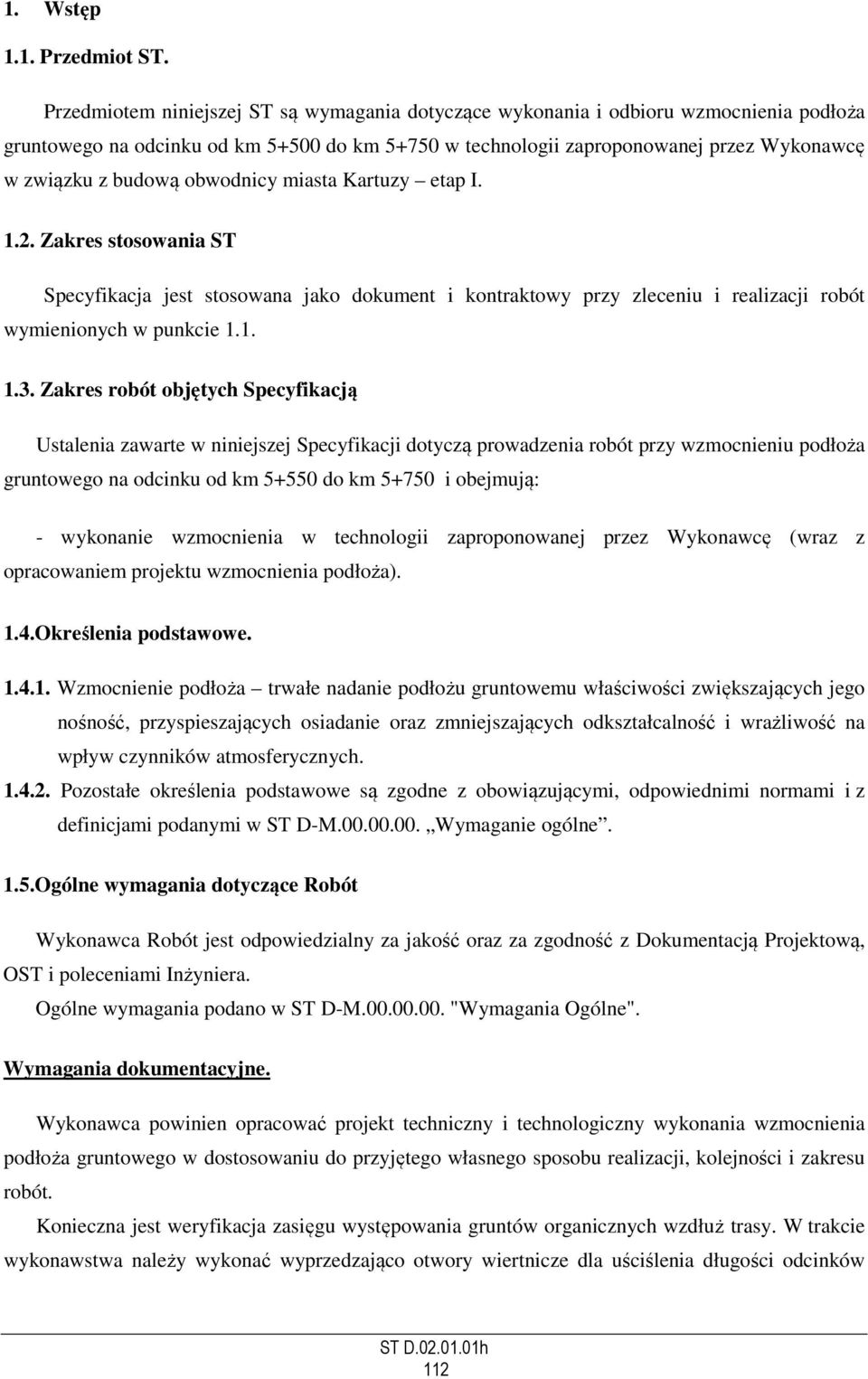

2 1. Wstęp 1.1. Przedmiot ST. Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru wzmocnienia podłoża gruntowego na odcinku od km do km w technologii zaproponowanej przez Wykonawcę w związku z budową obwodnicy miasta Kartuzy etap I Zakres stosowania ST Specyfikacja jest stosowana jako dokument i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Ustalenia zawarte w niniejszej Specyfikacji dotyczą prowadzenia robót przy wzmocnieniu podłoża gruntowego na odcinku od km do km i obejmują: - wykonanie wzmocnienia w technologii zaproponowanej przez Wykonawcę (wraz z opracowaniem projektu wzmocnienia podłoża). 1.4.Określenia podstawowe Wzmocnienie podłoża trwałe nadanie podłożu gruntowemu właściwości zwiększających jego nośność, przyspieszających osiadanie oraz zmniejszających odkształcalność i wrażliwość na wpływ czynników atmosferycznych Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi normami i z definicjami podanymi w ST D-M Wymaganie ogólne. 1.5.Ogólne wymagania dotyczące Robót Wykonawca Robót jest odpowiedzialny za jakość oraz za zgodność z Dokumentacją Projektową, OST i poleceniami Inżyniera. Ogólne wymagania podano w ST D-M "Wymagania Ogólne". Wymagania dokumentacyjne. Wykonawca powinien opracować projekt techniczny i technologiczny wykonania wzmocnienia podłoża gruntowego w dostosowaniu do przyjętego własnego sposobu realizacji, kolejności i zakresu robót. Konieczna jest weryfikacja zasięgu występowania gruntów organicznych wzdłuż trasy. W trakcie wykonawstwa należy wykonać wyprzedzająco otwory wiertnicze dla uściślenia długości odcinków 112

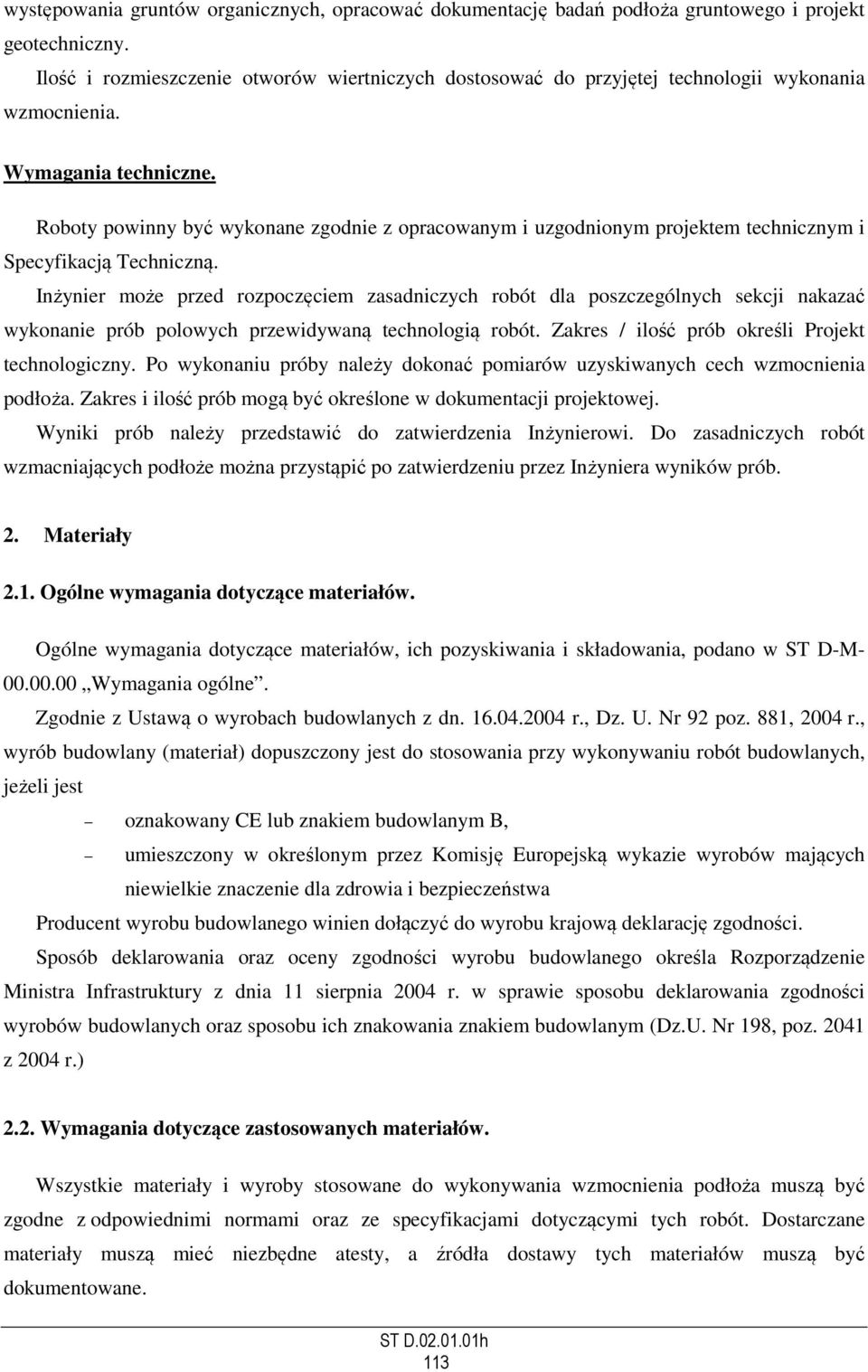

3 występowania gruntów organicznych, opracować dokumentację badań podłoża gruntowego i projekt geotechniczny. Ilość i rozmieszczenie otworów wiertniczych dostosować do przyjętej technologii wykonania wzmocnienia. Wymagania techniczne. Roboty powinny być wykonane zgodnie z opracowanym i uzgodnionym projektem technicznym i Specyfikacją Techniczną. Inżynier może przed rozpoczęciem zasadniczych robót dla poszczególnych sekcji nakazać wykonanie prób polowych przewidywaną technologią robót. Zakres / ilość prób określi Projekt technologiczny. Po wykonaniu próby należy dokonać pomiarów uzyskiwanych cech wzmocnienia podłoża. Zakres i ilość prób mogą być określone w dokumentacji projektowej. Wyniki prób należy przedstawić do zatwierdzenia Inżynierowi. Do zasadniczych robót wzmacniających podłoże można przystąpić po zatwierdzeniu przez Inżyniera wyników prób. 2. Materiały 2.1. Ogólne wymagania dotyczące materiałów. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne. Zgodnie z Ustawą o wyrobach budowlanych z dn r., Dz. U. Nr 92 poz. 881, 2004 r., wyrób budowlany (materiał) dopuszczony jest do stosowania przy wykonywaniu robót budowlanych, jeżeli jest oznakowany CE lub znakiem budowlanym B, umieszczony w określonym przez Komisję Europejską wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa Producent wyrobu budowlanego winien dołączyć do wyrobu krajową deklarację zgodności. Sposób deklarowania oraz oceny zgodności wyrobu budowlanego określa Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobu deklarowania zgodności wyrobów budowlanych oraz sposobu ich znakowania znakiem budowlanym (Dz.U. Nr 198, poz z 2004 r.) 2.2. Wymagania dotyczące zastosowanych materiałów. Wszystkie materiały i wyroby stosowane do wykonywania wzmocnienia podłoża muszą być zgodne z odpowiednimi normami oraz ze specyfikacjami dotyczącymi tych robót. Dostarczane materiały muszą mieć niezbędne atesty, a źródła dostawy tych materiałów muszą być dokumentowane. 113

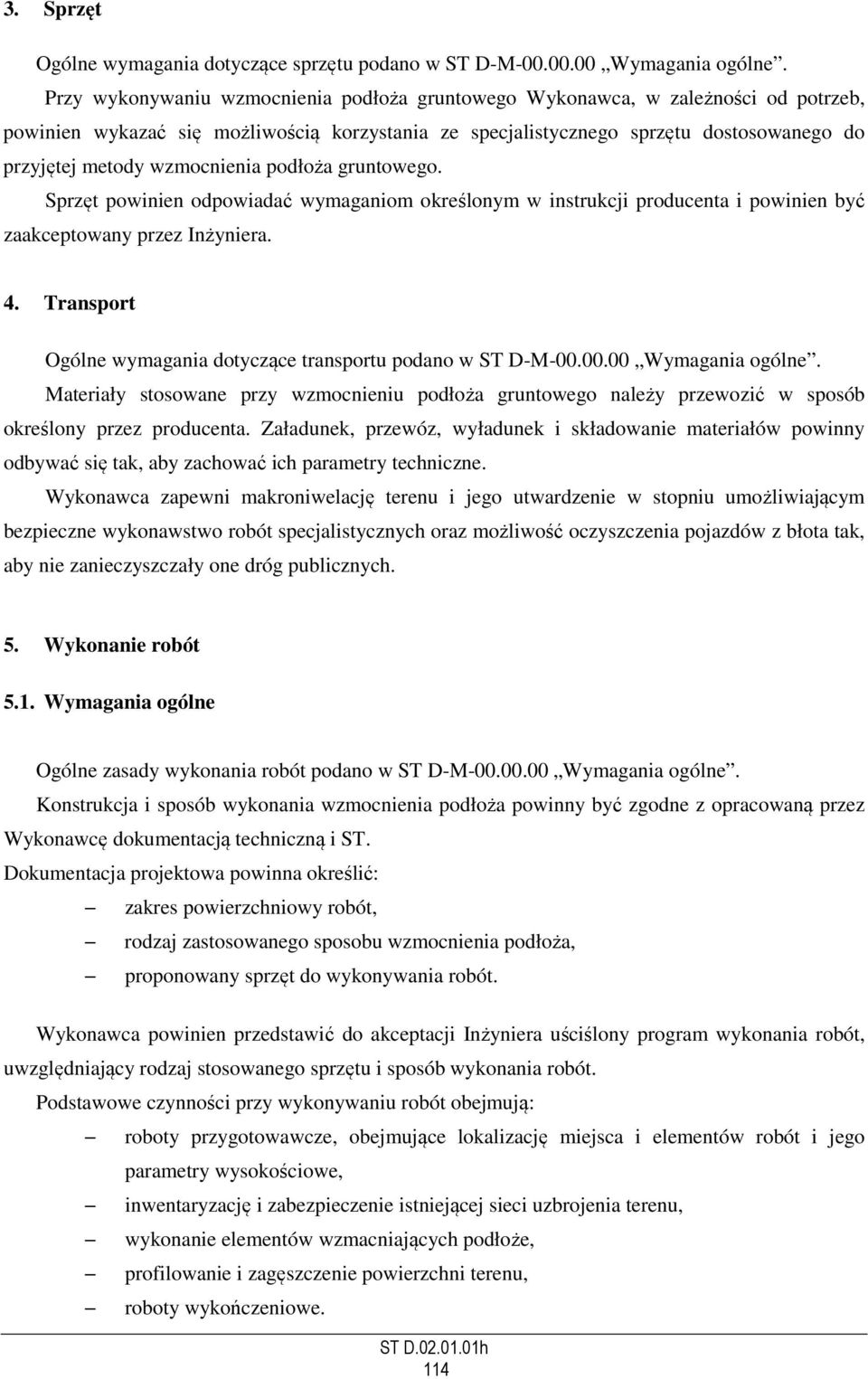

4 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne. Przy wykonywaniu wzmocnienia podłoża gruntowego Wykonawca, w zależności od potrzeb, powinien wykazać się możliwością korzystania ze specjalistycznego sprzętu dostosowanego do przyjętej metody wzmocnienia podłoża gruntowego. Sprzęt powinien odpowiadać wymaganiom określonym w instrukcji producenta i powinien być zaakceptowany przez Inżyniera. 4. Transport Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne. Materiały stosowane przy wzmocnieniu podłoża gruntowego należy przewozić w sposób określony przez producenta. Załadunek, przewóz, wyładunek i składowanie materiałów powinny odbywać się tak, aby zachować ich parametry techniczne. Wykonawca zapewni makroniwelację terenu i jego utwardzenie w stopniu umożliwiającym bezpieczne wykonawstwo robót specjalistycznych oraz możliwość oczyszczenia pojazdów z błota tak, aby nie zanieczyszczały one dróg publicznych. 5. Wykonanie robót 5.1. Wymagania ogólne Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne. Konstrukcja i sposób wykonania wzmocnienia podłoża powinny być zgodne z opracowaną przez Wykonawcę dokumentacją techniczną i ST. Dokumentacja projektowa powinna określić: zakres powierzchniowy robót, rodzaj zastosowanego sposobu wzmocnienia podłoża, proponowany sprzęt do wykonywania robót. Wykonawca powinien przedstawić do akceptacji Inżyniera uściślony program wykonania robót, uwzględniający rodzaj stosowanego sprzętu i sposób wykonania robót. Podstawowe czynności przy wykonywaniu robót obejmują: roboty przygotowawcze, obejmujące lokalizację miejsca i elementów robót i jego parametry wysokościowe, inwentaryzację i zabezpieczenie istniejącej sieci uzbrojenia terenu, wykonanie elementów wzmacniających podłoże, profilowanie i zagęszczenie powierzchni terenu, roboty wykończeniowe. 114

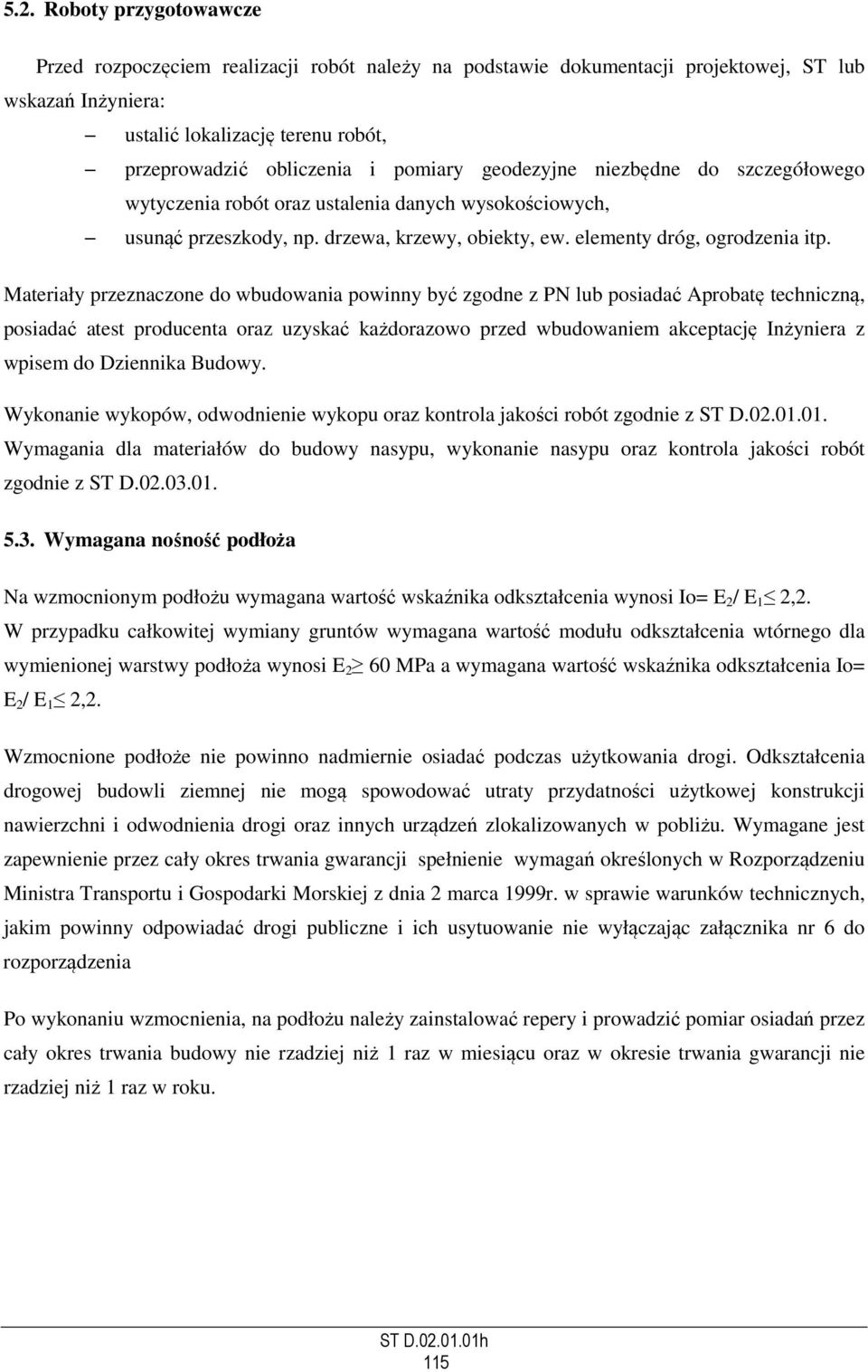

5 5.2. Roboty przygotowawcze Przed rozpoczęciem realizacji robót należy na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera: ustalić lokalizację terenu robót, przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych wysokościowych, usunąć przeszkody, np. drzewa, krzewy, obiekty, ew. elementy dróg, ogrodzenia itp. Materiały przeznaczone do wbudowania powinny być zgodne z PN lub posiadać Aprobatę techniczną, posiadać atest producenta oraz uzyskać każdorazowo przed wbudowaniem akceptację Inżyniera z wpisem do Dziennika Budowy. Wykonanie wykopów, odwodnienie wykopu oraz kontrola jakości robót zgodnie z ST D Wymagania dla materiałów do budowy nasypu, wykonanie nasypu oraz kontrola jakości robót zgodnie z ST D Wymagana nośność podłoża Na wzmocnionym podłożu wymagana wartość wskaźnika odkształcenia wynosi Io= E 2 / E 1 2,2. W przypadku całkowitej wymiany gruntów wymagana wartość modułu odkształcenia wtórnego dla wymienionej warstwy podłoża wynosi E 2 60 MPa a wymagana wartość wskaźnika odkształcenia Io= E 2 / E 1 2,2. Wzmocnione podłoże nie powinno nadmiernie osiadać podczas użytkowania drogi. Odkształcenia drogowej budowli ziemnej nie mogą spowodować utraty przydatności użytkowej konstrukcji nawierzchni i odwodnienia drogi oraz innych urządzeń zlokalizowanych w pobliżu. Wymagane jest zapewnienie przez cały okres trwania gwarancji spełnienie wymagań określonych w Rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie nie wyłączając załącznika nr 6 do rozporządzenia Po wykonaniu wzmocnienia, na podłożu należy zainstalować repery i prowadzić pomiar osiadań przez cały okres trwania budowy nie rzadziej niż 1 raz w miesiącu oraz w okresie trwania gwarancji nie rzadziej niż 1 raz w roku. 115

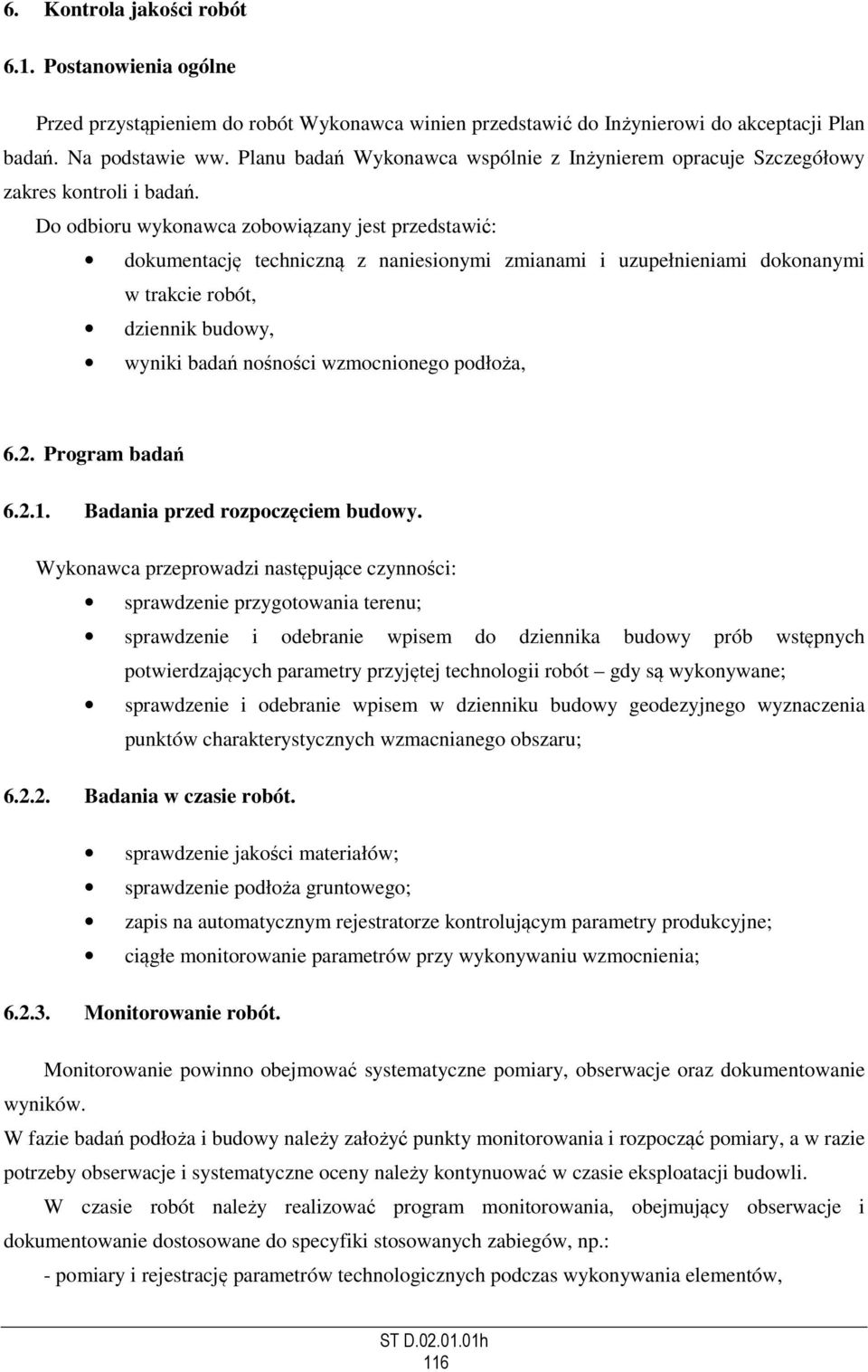

6 6. Kontrola jakości robót 6.1. Postanowienia ogólne Przed przystąpieniem do robót Wykonawca winien przedstawić do Inżynierowi do akceptacji Plan badań. Na podstawie ww. Planu badań Wykonawca wspólnie z Inżynierem opracuje Szczegółowy zakres kontroli i badań. Do odbioru wykonawca zobowiązany jest przedstawić: dokumentację techniczną z naniesionymi zmianami i uzupełnieniami dokonanymi w trakcie robót, dziennik budowy, wyniki badań nośności wzmocnionego podłoża, 6.2. Program badań Badania przed rozpoczęciem budowy. Wykonawca przeprowadzi następujące czynności: sprawdzenie przygotowania terenu; sprawdzenie i odebranie wpisem do dziennika budowy prób wstępnych potwierdzających parametry przyjętej technologii robót gdy są wykonywane; sprawdzenie i odebranie wpisem w dzienniku budowy geodezyjnego wyznaczenia punktów charakterystycznych wzmacnianego obszaru; Badania w czasie robót. sprawdzenie jakości materiałów; sprawdzenie podłoża gruntowego; zapis na automatycznym rejestratorze kontrolującym parametry produkcyjne; ciągłe monitorowanie parametrów przy wykonywaniu wzmocnienia; Monitorowanie robót. Monitorowanie powinno obejmować systematyczne pomiary, obserwacje oraz dokumentowanie wyników. W fazie badań podłoża i budowy należy założyć punkty monitorowania i rozpocząć pomiary, a w razie potrzeby obserwacje i systematyczne oceny należy kontynuować w czasie eksploatacji budowli. W czasie robót należy realizować program monitorowania, obejmujący obserwacje i dokumentowanie dostosowane do specyfiki stosowanych zabiegów, np.: - pomiary i rejestrację parametrów technologicznych podczas wykonywania elementów, 116

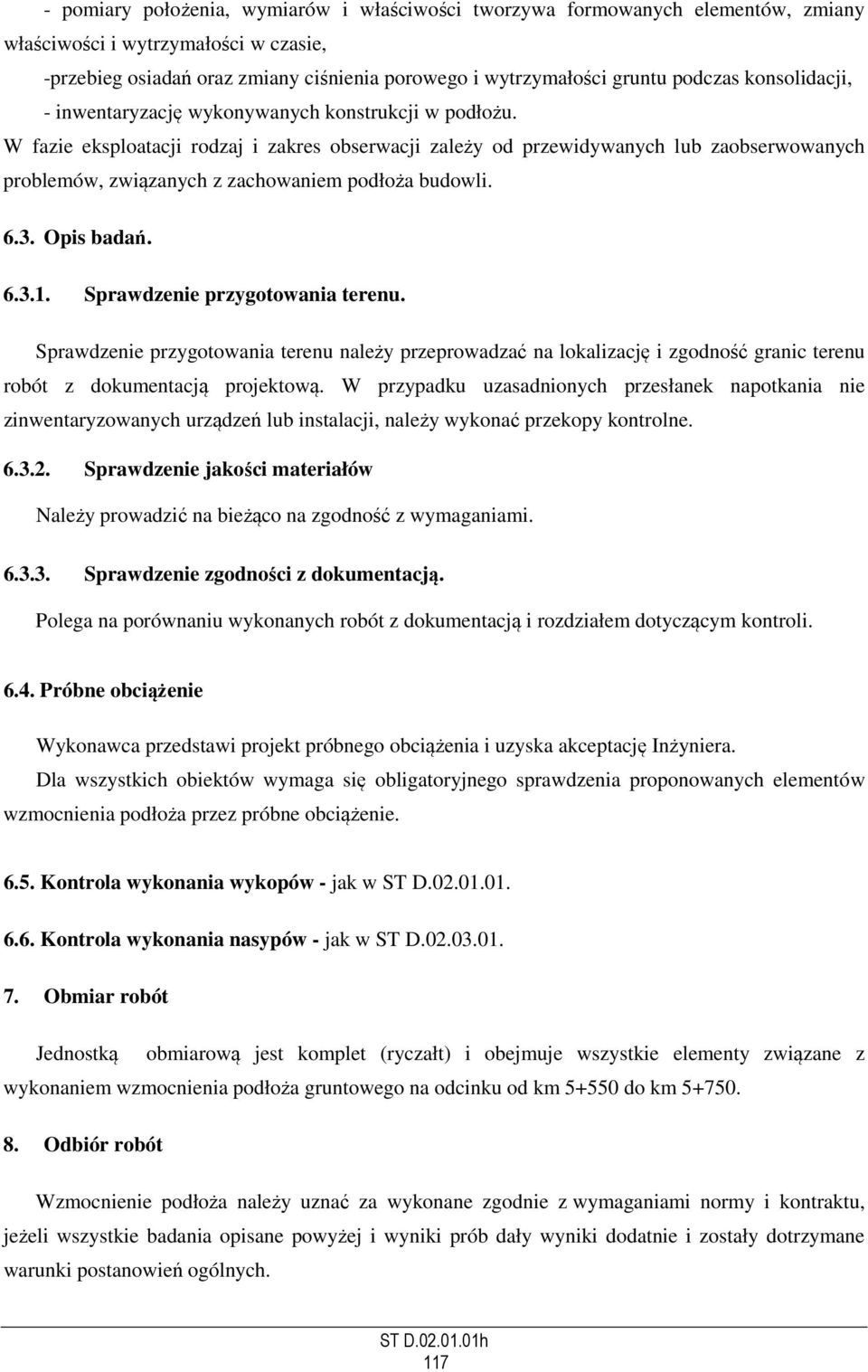

7 - pomiary położenia, wymiarów i właściwości tworzywa formowanych elementów, zmiany właściwości i wytrzymałości w czasie, -przebieg osiadań oraz zmiany ciśnienia porowego i wytrzymałości gruntu podczas konsolidacji, - inwentaryzację wykonywanych konstrukcji w podłożu. W fazie eksploatacji rodzaj i zakres obserwacji zależy od przewidywanych lub zaobserwowanych problemów, związanych z zachowaniem podłoża budowli Opis badań Sprawdzenie przygotowania terenu. Sprawdzenie przygotowania terenu należy przeprowadzać na lokalizację i zgodność granic terenu robót z dokumentacją projektową. W przypadku uzasadnionych przesłanek napotkania nie zinwentaryzowanych urządzeń lub instalacji, należy wykonać przekopy kontrolne Sprawdzenie jakości materiałów Należy prowadzić na bieżąco na zgodność z wymaganiami Sprawdzenie zgodności z dokumentacją. Polega na porównaniu wykonanych robót z dokumentacją i rozdziałem dotyczącym kontroli Próbne obciążenie Wykonawca przedstawi projekt próbnego obciążenia i uzyska akceptację Inżyniera. Dla wszystkich obiektów wymaga się obligatoryjnego sprawdzenia proponowanych elementów wzmocnienia podłoża przez próbne obciążenie Kontrola wykonania wykopów - jak w ST D Kontrola wykonania nasypów - jak w ST D Obmiar robót Jednostką obmiarową jest komplet (ryczałt) i obejmuje wszystkie elementy związane z wykonaniem wzmocnienia podłoża gruntowego na odcinku od km do km Odbiór robót Wzmocnienie podłoża należy uznać za wykonane zgodnie z wymaganiami normy i kontraktu, jeżeli wszystkie badania opisane powyżej i wyniki prób dały wyniki dodatnie i zostały dotrzymane warunki postanowień ogólnych. 117

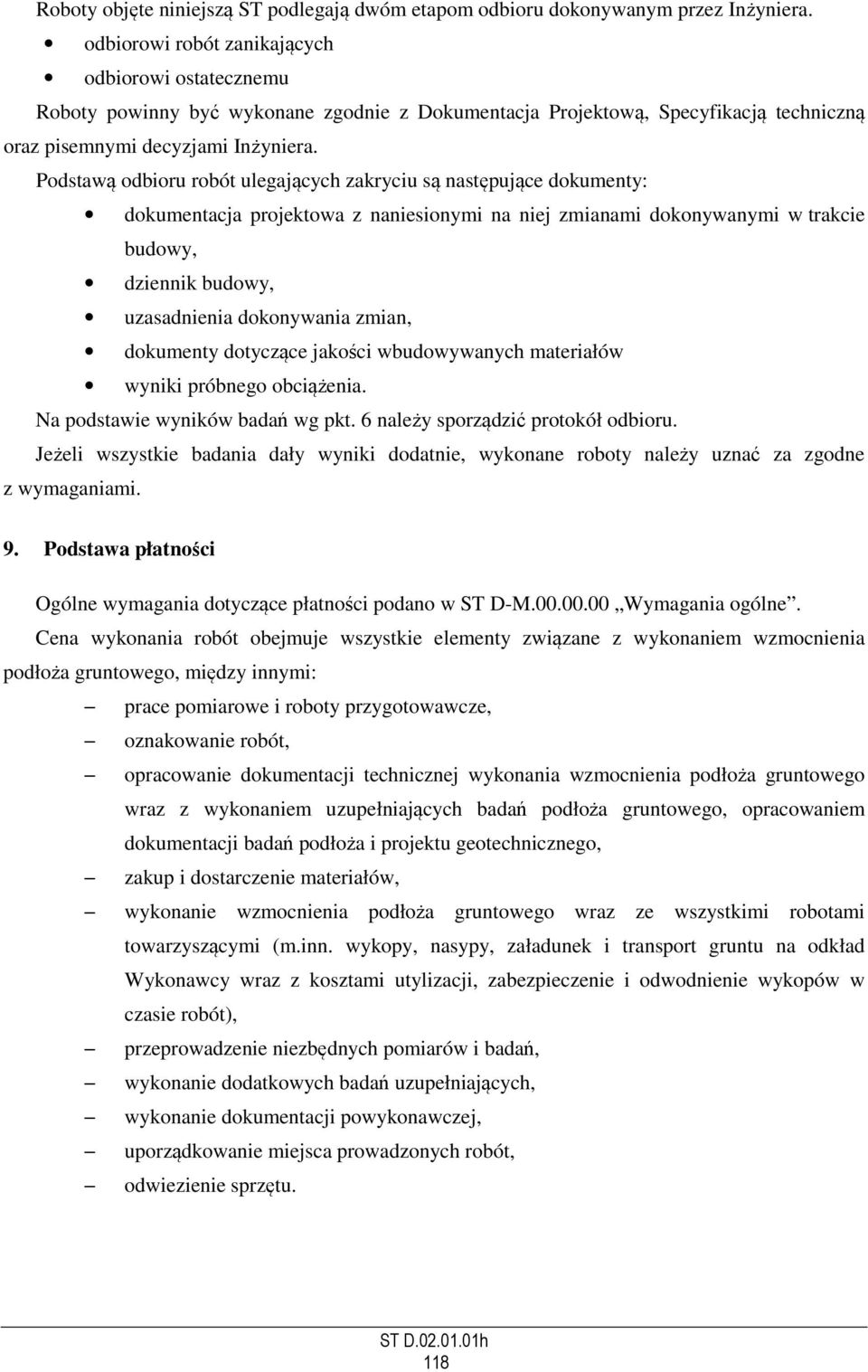

8 Roboty objęte niniejszą ST podlegają dwóm etapom odbioru dokonywanym przez Inżyniera. odbiorowi robót zanikających odbiorowi ostatecznemu Roboty powinny być wykonane zgodnie z Dokumentacja Projektową, Specyfikacją techniczną oraz pisemnymi decyzjami Inżyniera. Podstawą odbioru robót ulegających zakryciu są następujące dokumenty: dokumentacja projektowa z naniesionymi na niej zmianami dokonywanymi w trakcie budowy, dziennik budowy, uzasadnienia dokonywania zmian, dokumenty dotyczące jakości wbudowywanych materiałów wyniki próbnego obciążenia. Na podstawie wyników badań wg pkt. 6 należy sporządzić protokół odbioru. Jeżeli wszystkie badania dały wyniki dodatnie, wykonane roboty należy uznać za zgodne z wymaganiami. 9. Podstawa płatności Ogólne wymagania dotyczące płatności podano w ST D-M Wymagania ogólne. Cena wykonania robót obejmuje wszystkie elementy związane z wykonaniem wzmocnienia podłoża gruntowego, między innymi: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, opracowanie dokumentacji technicznej wykonania wzmocnienia podłoża gruntowego wraz z wykonaniem uzupełniających badań podłoża gruntowego, opracowaniem dokumentacji badań podłoża i projektu geotechnicznego, zakup i dostarczenie materiałów, wykonanie wzmocnienia podłoża gruntowego wraz ze wszystkimi robotami towarzyszącymi (m.inn. wykopy, nasypy, załadunek i transport gruntu na odkład Wykonawcy wraz z kosztami utylizacji, zabezpieczenie i odwodnienie wykopów w czasie robót), przeprowadzenie niezbędnych pomiarów i badań, wykonanie dodatkowych badań uzupełniających, wykonanie dokumentacji powykonawczej, uporządkowanie miejsca prowadzonych robót, odwiezienie sprzętu. 118

9 10. Przepisy związane PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. PN-74/B Grunty Budowlane. Badania polowe. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania. Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym. GDDP.IBDiM. Warszawa Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz.430). 119
