1 2 OPIS DO PROJEKTU WYKONAWCZEGO 1 PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt przyłącza do budynków przy ul. Chodkiewicza 19 w Bydgoszczy ; I ETAP INWESTYCJI- BUDYNEK "A" Zakres projektu jest zgodny z warunkami technicznymi KPEC Bydgoszcz Nr EE / 387 / 1875 / 2014 z dnia Niniejszy projekt należy wykonać zgodnie z opisem, planem sytuacyjno wysokościowym, schematem montażowym, schematem układu alarmowego,profilem podłużnym oraz zestawieniem materiałów. Należy przestrzegać uwag i zaleceń zawartych w uzgodnieniach dokonanych podczas projektowania. Po dokonaniu odkrywek i stwierdzeniu stanu faktycznego innego niż w projekcie mogą być niezbędne korekty ułożenia ciepłociągów. W przypadku wątpliwości co do rozwiązania problemu należy zawiadomić projektanta. Wszystkie zmiany należy uwzględnić w inwentaryzacji powykonawczej a ewentualne zmiany trasy wymagają ponownego uzgodnienia w ZUDP. 2 PODSTAWA OPRACOWANIA Projekt opracowano w oparciu o następujące materiały wyjściowe: - umowa na wykonanie projektu - warunki techniczne KPEC Bydgoszcz nr EE / 387 / 1875 / 2014 z dnia aktualną mapa sytuacyjno-wysokościowa z uzbrojeniem terenu - inwentaryzacje i pomiary w terenie - katalogi elementów preizolowanych sieci cieplnych - obowiązujące normy i przepisy 3 OGÓLNA CHARAKTERYSTYKA PREIZOLOWANEJ SIECI CIEPLNEJ 3.1 Parametry techniczne Przyłącze projektowane jest w technologii preizolowanej. Czynnikiem przesyłanym jest woda o parametrach: - temperatura /60 o C - szczytowo zmienna w sezonie grzewczym - 70/35 o C - latem - ciśnienie robocze - do 1,6MPa. średnica - 2 x Ø / 225 mm

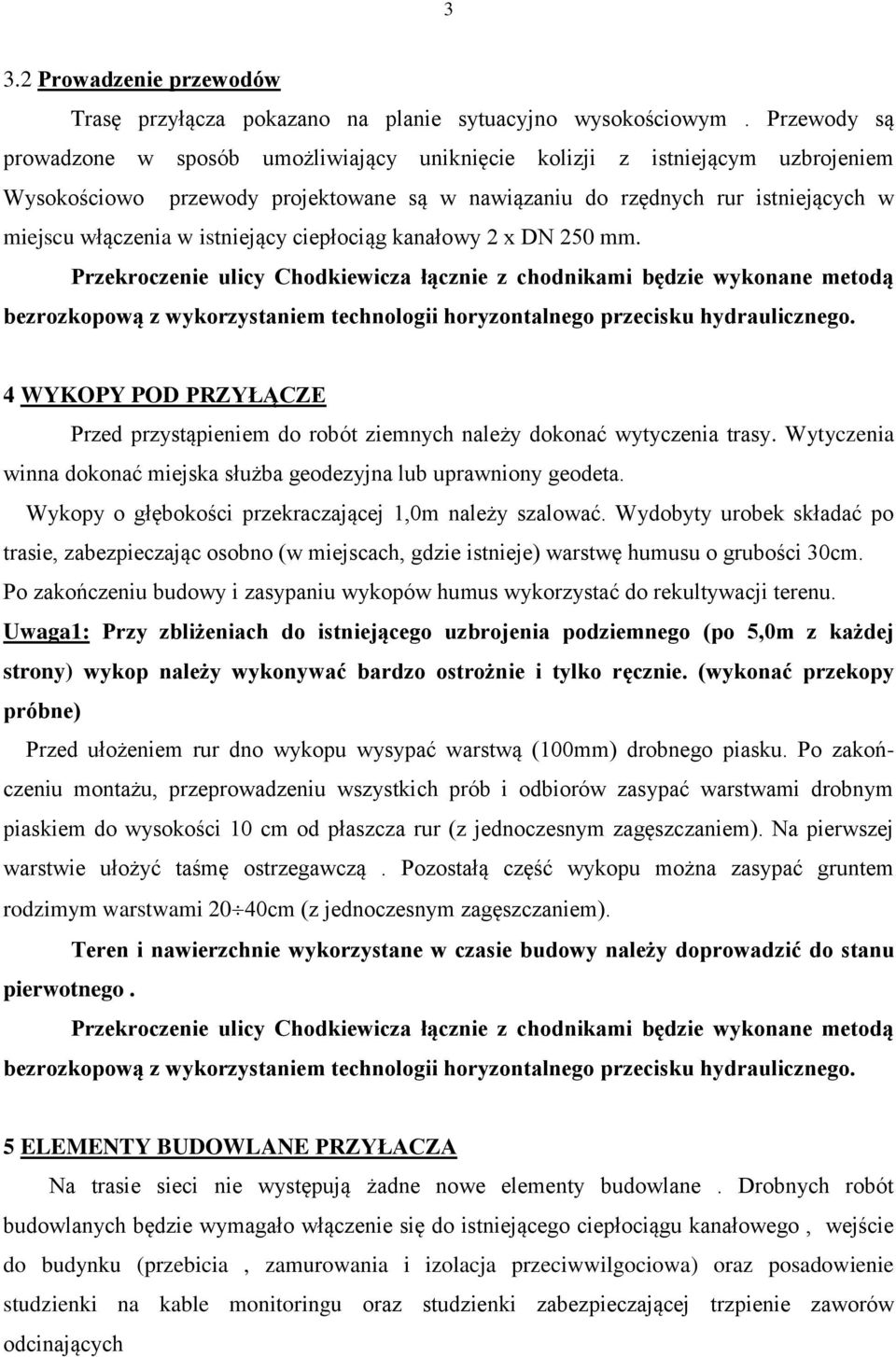

2 3 3.2 Prowadzenie przewodów Trasę przyłącza pokazano na planie sytuacyjno wysokościowym. Przewody są prowadzone w sposób umożliwiający uniknięcie kolizji z istniejącym uzbrojeniem Wysokościowo przewody projektowane są w nawiązaniu do rzędnych rur istniejących w miejscu włączenia w istniejący ciepłociąg kanałowy 2 x DN 250 mm. Przekroczenie ulicy Chodkiewicza łącznie z chodnikami będzie wykonane metodą bezrozkopową z wykorzystaniem technologii horyzontalnego przecisku hydraulicznego. 4 WYKOPY POD PRZYŁĄCZE Przed przystąpieniem do robót ziemnych należy dokonać wytyczenia trasy. Wytyczenia winna dokonać miejska służba geodezyjna lub uprawniony geodeta. Wykopy o głębokości przekraczającej 1,0m należy szalować. Wydobyty urobek składać po trasie, zabezpieczając osobno (w miejscach, gdzie istnieje) warstwę humusu o grubości 30cm. Po zakończeniu budowy i zasypaniu wykopów humus wykorzystać do rekultywacji terenu. Uwaga1: Przy zbliżeniach do istniejącego uzbrojenia podziemnego (po 5,0m z każdej strony) wykop należy wykonywać bardzo ostrożnie i tylko ręcznie. (wykonać przekopy próbne) Przed ułożeniem rur dno wykopu wysypać warstwą (100mm) drobnego piasku. Po zakończeniu montażu, przeprowadzeniu wszystkich prób i odbiorów zasypać warstwami drobnym piaskiem do wysokości 10 cm od płaszcza rur (z jednoczesnym zagęszczaniem). Na pierwszej warstwie ułożyć taśmę ostrzegawczą. Pozostałą część wykopu można zasypać gruntem rodzimym warstwami 20 40cm (z jednoczesnym zagęszczaniem). Teren i nawierzchnie wykorzystane w czasie budowy należy doprowadzić do stanu pierwotnego. Przekroczenie ulicy Chodkiewicza łącznie z chodnikami będzie wykonane metodą bezrozkopową z wykorzystaniem technologii horyzontalnego przecisku hydraulicznego. 5 ELEMENTY BUDOWLANE PRZYŁACZA Na trasie sieci nie występują żadne nowe elementy budowlane. Drobnych robót budowlanych będzie wymagało włączenie się do istniejącego ciepłociągu kanałowego, wejście do budynku (przebicia, zamurowania i izolacja przeciwwilgociowa) oraz posadowienie studzienki na kable monitoringu oraz studzienki zabezpieczającej trzpienie zaworów odcinających

3 4 6 RUROCIĄGI I ARMATURA Przewody przyłącza wykonać z rur stalowych preizolowanych wg zestawienia materiałów zawartego w projekcie wykonawczym.dopuszcza się przyjęcie innej technologii lecz wymaga to decyzji inwestora oraz dostosowania projektu i zestawień materiałowych do jej uwarunkowań. Złącza spawane należy wykonać bardzo starannie, a ich jakość winna odpowiadać klasie wadliwości R4 według PN-87/M Wszystkie połączenia należy poddać badaniom radiologicznym lub ultradźwiękowym. Przyłącze należy wykonać w sposób zapewniający czystość wewnątrz rur (zatyczki montażowe usuwać bezpośrednio przed spawaniem). UWAGA: Preizolowane rury i kształtki oraz wszystkie inne elementy wyposażenia sieci muszą być dopuszczone do stosowania w budownictwie. 7 KOMPENSACJA WYDŁUŻEŃ CIEPLNYCH Układ przewodów zapewnia kompensację naturalną. Przyłącze nie posiada odcinków dłuższych niż 2L max i dlatego może być wykonane metodą pełnej kompensacji (można zasypać przed podgrzaniem). 8 PRÓBY CIŚNIENIA Ciepłociągi poddać próbie szczelności: - wodą zimną - na 2,4MPa,(bez armatury) - na gorąco - przy ciśnieniu roboczym i najwyższej temperaturze roboczej 9 IZOLACJE ANTYKOROZYJNE I CIEPŁOCHRONNE Ciepłociągi preizolowane są ostatecznie zabezpieczone antykorozyjnie i ciepłochronnie. Zaizolowania ciepłochronnego wymagają jedynie połączenia mufowe a antykorozyjnego powierzchnie spawów 10 ROBOTY ZANIKAJĄCE PODLEGAJĄCE PROTOKÓLARNEMU ODBIOROWI - podsypka i zasypka piaskowa, - próby ciśnieniowe ciepłociągów, - próby systemu alarmowego. Z każdej próby i oględzin wykonać protokół odbiorowy.

4 5 11 SYSTEM ALARMOWY IMPULSOWY Ciepłociągi preizolowane posiadają wmontowane w izolację przewody alarmowe, dzięki którym możliwe jest szybkie wykrycie wilgoci oraz zlokalizowanie miejsca uszkodzenia. Podłączenia przewodów alarmowych należy dokonać zgodnie ze schematem zamieszczonym w projekcie wykonawczym oraz katalogiem producenta. Lokalizator usterek powinien znajdować się na wyposażeniu właściciela ciepłociągu. 12 SKRZYŻOWANIA I ZBLIŻENIA Z ISTNIEJĄCYM UZBROJENIEM Przyłącze zaprojektowano w sposób umożliwiający uniknięcie bezpośrednich kolizji z już istniejącym uzbrojeniem. Przekroczenie ulicy Chodkiewicza łącznie z chodnikami będzie wykonane metodą bezrozkopową z wykorzystaniem technologii horyzontalnego przecisku hydraulicznego. Istniejące kable elektryczne i telefoniczne należy po ukazaniu się ich w wykopie natychmiast podwieszać do ułożonych na wykopie belek drewnianych a przed zasypaniem zabezpieczyć rurami ochronnymi z PVC ( np. typu AROT ) Uwaga 1: W miejscach skrzyżowań przyłącza z istniejącym uzbrojeniem (po 5m z każdej strony ) kategorycznie zabrania się używania sprzętu mechanicznego do prowadzenia wykopów. Wykopy w tych strefach prowadzić tylko ręcznie z zachowaniem szczególnej ostrożności. (wykonać przekopy próbne) Odsłaniane uzbrojenie podwieszać natychmiast po jego ukazaniu się w wykopie. Uwaga 2: - w strefie ochronnej kabli telekomunikacyjnych kopać tylko ręcznie z zachowaniem szczególnej ostrożności, (wykonać przekopy próbne) - po wykonaniu wykopów i ustaleniu rzeczywistego położenia kabli należy je zabezpieczyć rurami ochronnymi dwudzielnymi typu AROT, Uwaga 3: - stosować ściśle zalecenia zawarte w uzgodnieniach właścicieli istniejącego uzbrojenia podających warunki wykonania robót przy zbliżeniach i skrzyżowaniach - wykonawca jest zobowiązany zawiadomić właścicieli i zarządzających terenem oraz gestorów urządzeń podziemnych o rozpoczęciu budowy z 14 - dniowym wyprzedzeniem. 13 GOSPODARKA ZIELENIĄ Na trasie projektowanego przyłącza nie występują drzewa ani krzewy do wycinki. Zniszczone podczas budowy powierzchnie trawiaste należy odtworzyć do stanu pierwotnego.

5 6 14 ORGANIZACJA RUCHU NA CZAS BUDOWY Przyłącze zaczyna się w punkcie włączenia do istniejącej sieci kanałowej w sąsiedztwie budynku Chodkiewicza 28 przekracza ul. Chodkiewicza i kończy się w pomieszczeniu węzła cieplnego budynku "A" przy ul. Chodkiewicza 19. Przekroczenie ulicy Chodkiewicza łącznie z chodnikami będzie wykonane metodą bezrozkopową z wykorzystaniem technologii horyzontalnego przecisku hydraulicznego. Trasę wykopów poza odcinkiem przecisku hydraulicznego należy odpowiednio oznakować podwójną lub potrójną taśmą ostrzegawczą biało czerwoną, ogrodzić barierkami i oświetlić na czas budowy. 15 ODBUDOWA TERENU PO ROBOTACH CIEPŁOWNICZYCH Po wybudowaniu przyłącza teren należy doprowadzić do stanu pierwotnego odbudowując naruszone nawierzchnie. 16 OSOBY PROWADZĄCE I NADZORUJĄCE BUDOWĘ Z uwagi na wymagania techniczne związane z budową ciepłociągów w systemie preizolowanym należy zwrócić szczególną uwagę na kwalifikacje osób nadzorujących i wykonujących roboty. Zarówno monterzy jak inspektorzy nadzoru i kierownik budowy powinni posiadać przeszkolenie w montażu w tej technologii. Odbiór robót zanikających przez przedstawicieli producenta jest warunkiem uzyskania gwarancji. 17 UWAGI KOŃCOWE a) Wszystkie roboty wykonać zgodnie z obowiązującymi normami i przepisami oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom II. Instalacje sanitarne oraz Warunkami technicznymi projektowania, wykonania, odbioru i eksploatacji sieci cieplnych z rur i elementów preizolowanych (Warszawa, czerwiec 2002r.) wydanych przez COBRTI INSTAL oraz wytycznymi producenta systemu. b) Teren budowy musi być oznakowany podwójną lub potrójną taśmą ostrzegawczą biało czerwoną, ogrodzony barierkami,oświetlony oraz oznakowany stosownymi znakami i tablicami ostrzegawczymi, c) W przypadku, gdy podczas budowy wystąpi uzbrojenie nie wykazane na planie

6 7 geodezyjnym lub uzbrojenie wykazane będzie usytuowane w planie lub głębokościowo inaczej niż na rysunkach należy zwrócić się do projektanta w celu rozwiązania problemu. d) Ewentualne błędy lub nieścisłości w projektach nie zwalniają wykonawcy od wykonania zadania zgodnie z wiedzą techniczną, sztuką budowlaną oraz przepisami i normami UWAGA: zgodnie z artykułem 21 a ust.1 pkt.2 Prawa Budowlanego przed rozpoczęciem budowy na jej kierowniku spoczywa obowiązek sporządzenia lub zapewnienie sporządzenia planu BIOZ (informacja BIOZ w projekcie budowlanym) Projektant: Piotr Chmielewski upr. GP-KZ-7342/115/92
