PROJEKT BUDOWLANY PRZEBUDOWY SIECI CIEPŁOWNICZEJ

Transkrypt

1 temat opracowania : PROJEKT BUDOWLANY PRZEBUDOWY SIECI CIEPŁOWNICZEJ branża : SANITARNA obiekt : PRZEBUDOWA SIECI CIEPŁOWNICZEJ PRZY UL.JÓZEFA CHEŁMOŃSKIEGO W MIŃSKU MAZOWIECKIM dz. nr ewid. 708, 869/6, 868, 867/5. inwestor : PRZEDSIĘBIORSTWO ENERGETYKI CIEPLNEJ SP. Z O.O. ul. GEN. KAZIMIERZA SOSNKOWSKIEGO MIŃSK MAZOWIECKI AUTORZY OPRACOWANIA Imię i nazwisko Projektował mgr inż. Bartosz Kowalczyk uprawnienia projektowe MAZ/0515/POOS/06 podpis Data Mińsk Mazowiecki luty 2015 r.

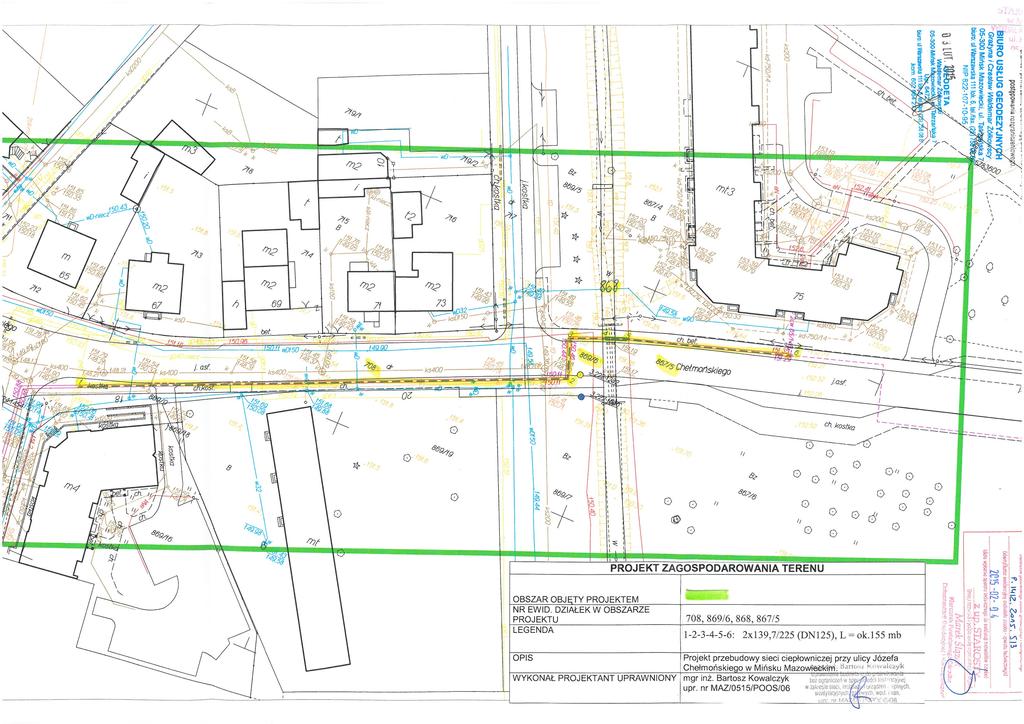

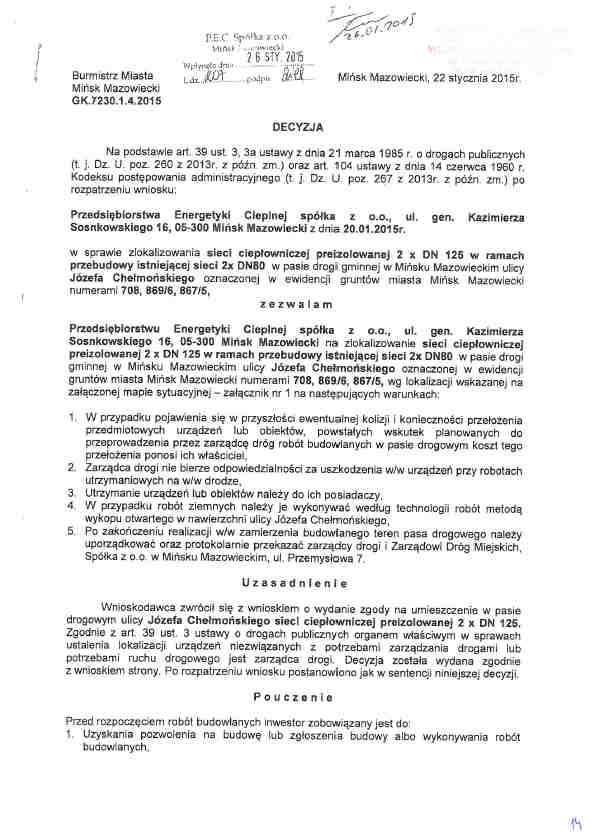

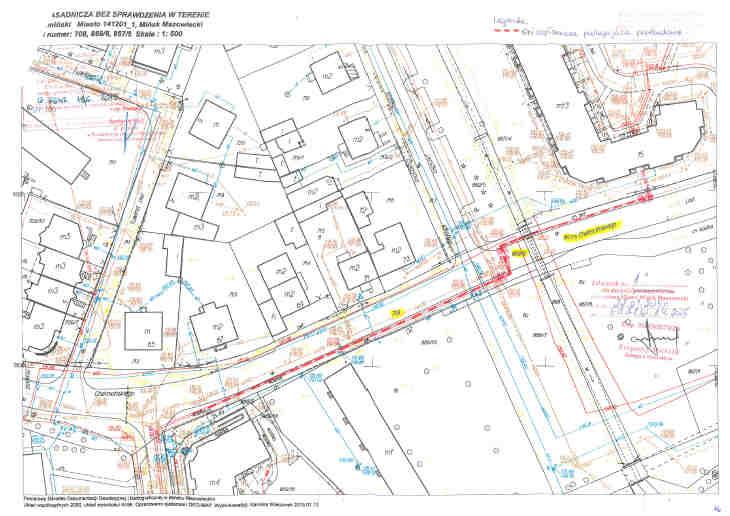

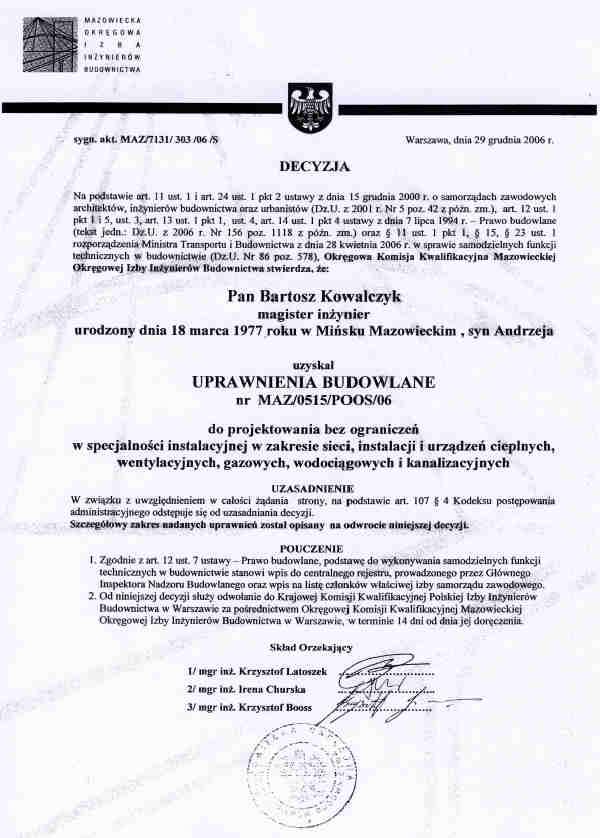

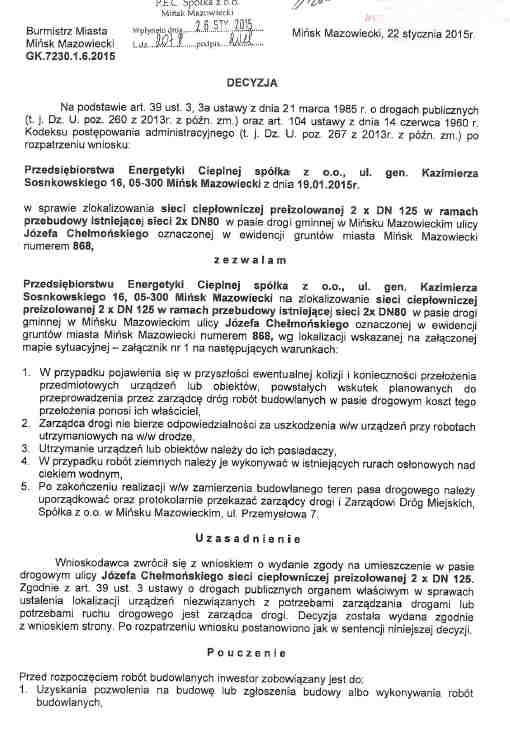

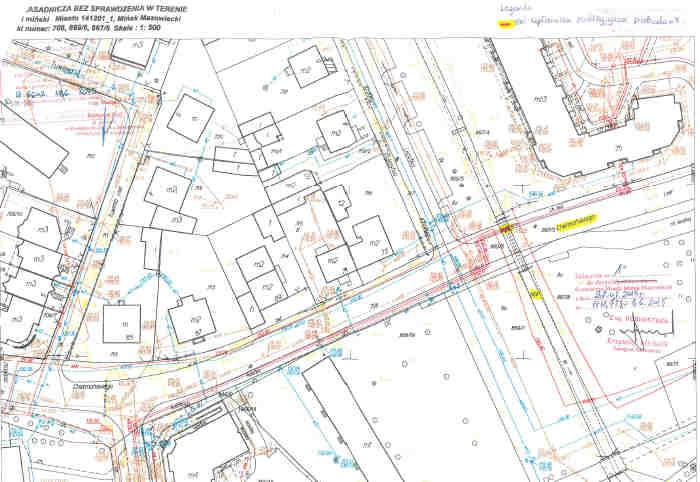

2 Spis Treści Dokumenty: 1. Warunki Techniczne nr 02/2015 z dn r. 2. Uprawnienia budowlane. 3. Zaświadczenie członkostwa Mazowieckiej Okręgowej Izby Inżynierów Budownictwa. 4. Protokół Nr G z narady koordynacyjnej. 5. Decyzja zlokalizowania sieci ciepłowniczej w pasie drogi gminnej (działka 868). 6. Decyzja zlokalizowania sieci ciepłowniczej w pasie drogi gminnej (działki 708, 869/6, 867/5). 7. Oświadczenie projektanta. Opis techniczny: 1. Podstawa opracowania. 2. Zakres opracowania. 3. Opis zagospodarowania terenu 4. Dane szczegółowe Parametry obliczeniowe Trasa przyłącza sieci ciepłowniczej Rurociągi i system alarmowy Prace ziemne Przejście przez przegrody budowlane. 5. Uwagi końcowe. Rysunki: 1. Projekt zagospodarowania terenu. 2. Schemat montażowy i alarmowy. 3. Profil przebudowywanej sieci.

3 Mińsk Mazowiecki dn r. Warunki 02/2015 przebudowy sieci ciepłowniczej przy ul. Józefa Chełmońskiego w Mińsku Mazowieckim. Przedsiębiorstwo Energetyki Cieplnej Sp. z o.o. w Mińsku Mazowieckim ul.gen. Kazimierza Sosnkowskiego 16 określa warunki przebudowy sieci ciepłowniczej w Mińsku Mazowieckim. A. Wnioskodawca: PEC Sp. z o.o. w Mińsku Mazowieckim sieć własna. B. Informacje dotyczące obiektu: B.1 Rodzaj i lokalizacja obiektu Istniejąca sieć ciepłownicza w technologii preizolowanej 2xDN80 na działkach o nr ewid. 708, 869/6, 868, 867/5. B.2 Lokalizacja węzła cieplnego nie dotyczy. B.3 Powierzchnia ogrzewcza obiektu nie dotyczy. B.4 Kubatura obiektu nie dotyczy. B.5 Instalacje odbiorcze nie dotyczy: Rodzaj instalacji odbiorczych Parametry Materiał instalacji Temperatura Ciśnienie dop. odbiorczych obl. O C kpa Centralne ogrzewanie 03 dopuszczone do 2 Ciepła woda użytkowa 3 Wentylacja 4 Technologia stosowania w budownictwie B.6 Moc cieplna zamówiona (wielkości szacunkowe): - nie dotyczy Całkowita moc cieplna zamówiona * 13 ΣQ = kw 1 Centralne ogrzewanie 2 Ciepła woda użytkowa średnia 3 Ciepła woda użytkowa maksymalna 4 Wentylacja 5 Technologia 6 Minimalny pobór mocy cieplnej poza sezonem grzewczym 14 Q co = kw 15 Q cw śr = kw 16 Q cw max = kw 17 Q w = kw 18 Q tech = kw 19 Q = kw 20 Q min = kw *wartość całk. mocy cieplnej zamówionej (poz. 13) jest sumą mocy cieplnej w poz. 14,15 B.7 Planowany termin rozpoczęcia budowy: III kwartał 2015r. C. Granice własności: sieć ciepłownicza DN80 należąca do PEC. D. Granice eksploatacji: w pasie ułożenia sieci ciepłowniczej. E. Miejsce dostawy ciepła: węzły cieplne w budynkach. F. Miejsce zainstalowania: F.1 układu pomiarowo rozliczeniowego ciepła nie dotyczy F.2 układu pomiarowego ilości wody uzupełniającej nie dotyczy.

4 G. Czynnik grzewczy G.1 Maksymalna temperatura wody sieciowej w źródle ciepła (zima) 120 ºC G.2 Parametry regulacyjne wody sieciowej w źródle ciepła (lato) 72/42,5 ºC G.3 Natężenie przepływu wody sieciowej przy T=55K (zima) 30,4 m 3 /h G.4 Ciśnienie dyspozycyjne po stronie sieciowej 70 kpa G.5 Obniżenie temp. wody dostarczanej do przyłącza (zima) 3 K G.6 Maksymalne ciśnienie robocze pracy sieci 1,6 MPa H. Wymogi dotyczące przebudowy sieci ciepłowniczej: H.1 Opis budowy. H.1.1 Miejsce budowy istniejąca sieć ciepłownicza 2xDN80 w technologii preizolowanej. Przebudowa na sieć 2xDN125 w technologii preizolowanej od miejsca redukcji sieci działce DN100 na DN80 na działce o nr ewid. 708 do miejsca wcinki odgałęzienia sieci do budynku przy ul.józefa Chełmońskiego 75 na działce o nr ewid. 867/5. H.1.2 Charakterystyka projektowanej sieci: 2xDn125, L= ok. 155mb, technologia preizolowana, budowa po istniejącej trasie dotychczasowej sieci ciepłowniczej, bez zmiany parametrów nośnika ciepła gorącej wody. H.2 Warunki specjalne wykonania projektu oraz robót budowlanych. W projektowaniu i wykonywaniu prac należy stosować i przestrzegać zapisy norm PN- EN13941, PN-EN253, PN-EN448, PN-EN489, PN-EN488, PN-EN14419, wymagań WTWiO sieci ciepłowniczych z rur i elementów preizolowanych - COBRTI INSTAL Zeszyt nr 4 oraz stosować zalecenia do projektowania i eksploatacji OBR SPEC PORADNIK PROPJEKTANTA. Stosować wyłącznie materiały posiadające stosowne aprobaty techniczne COBRTI INSTAL Warszawa. Projekt budowlany sieci ciepłowniczej ma być wykonany w technologii preizolowanej z mufami termokurczliwymi sieciowanymi radiacyjnie. Zastosować system alarmowy impulsowy.. I Wymogi formalne I.1 Dokumentacja powinna być sporządzona zgodnie z Rozporządzeniem Ministra Infrastruktury z dn r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. I.2 Stosowane materiały powinny posiadać aktualne dopuszczenia do stosowania w budownictwie. I.3 Warunki przebudowy ważne są dwa lata od daty ich określenia.

5

6 Zaświadczenie o numerze weryfikacyjnym: MAZ-TU1-M7L-Y2M * Pan BARTOSZ KOWALCZYK o numerze ewidencyjnym MAZ/IS/0088/07 adres zamieszkania ul. TOPOLOWA 31 m.21, MIŃSK MAZOWIECKI jest członkiem Mazowieckiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Mieczysław Grodzki, Przewodniczący Rady Mazowieckiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

7

8

9

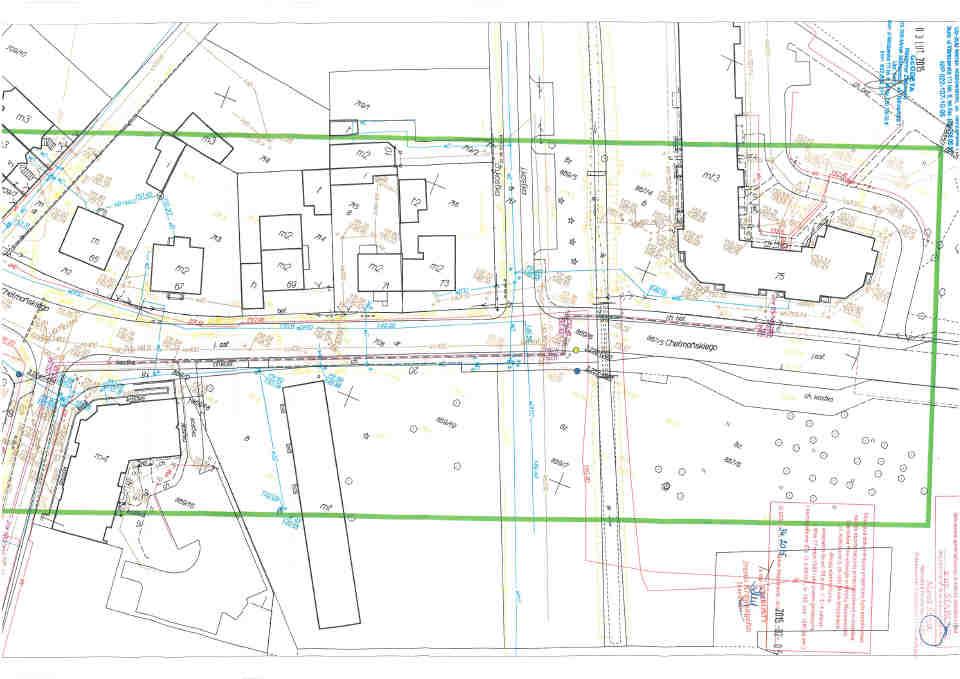

10

11

12

13

14

15

16

17

18 1. Podstawa opracowania: Plan inwestycji 2015r. aktualne mapy sytuacyjne Warunki Techniczne wykonania i odbioru sieci ciepłowniczych z rur i elementów preizolowanych- Wymagania Techniczne COBRTI Instal (zeszyt 4) katalog producenta rur preizolowanych obowiązujące normy i przepisy wizja lokalna 2. Zakres opracowania W zakres opracowania wchodzi projekt przebudowy istniejącej sieci ciepłowniczej 2xDN80 na sieć o większej średnicy 2xDN Opis zagospodarowania terenu Przebudowa realizowana jest na działkach nr 708, 869/6, 868, 867/5 w Mińsku Mazowieckim. Przebudowa będzie prowadzona w pasie drogi gminnej w Mińsku Mazowieckim ulicy Józefa Chełmońskiego. Sieć przebiega wzdłuż chodnika, natomiast przejście poprzeczne przez asfalt wykonane będzie w istniejących rurach osłonowych. Sieć usytuowana jest nad ciekiem wodnym (działka 868) w istniejących rurach osłonowych. Teren nie znajduje się pod ochroną konserwatorską oraz nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Działki nie znajdują się w granicach terenu górniczego. Budowa nie będzie powodowała zagrożeń dla środowiska oraz higieny i zdrowia ludzi. 4. Dane szczegółowe 4.1 Parametry obliczeniowe sieci ciepłowniczej 120/65 C. Ciśnienie dopuszczalne 1,6 MPa 4.2 Trasa sieci ciepłowniczej Trasę sieci przedstawiono na planach sytuacyjnych w skali 1:500. Sieć zasilana jest z systemu ciepłowniczego PEC Sp. z o.o.

19 Zestawienie obszarów wraz z zakresem budowy: Oznaczenie na mapie trasy: : 2x139,7/225 (DN125), L = ok.155 mb Przebudowa istniejącej sieci ciepłowniczej 2xDN80 na sieć preizolowaną 2xDN125. W punkcie 1 połączyć przebudowywaną sieć z istniejącą siecią ciepłowniczą 2xDN100 za pomocą zwężki preizolowanej DN125/100. Instalację alarmową impulsową połączyć z instalacją rury DN100. Przy przejściu pod nawierzchnią asfaltową w ulicy Chełmońskiego, na odcinku 2-3 należy wykorzystać istniejące rury stalowe osłonowe 2xDN250. Przy przejściu przez powierzchniowy ciek wodny (w obszarze działki 868), na odcinku 4-5 należy wykorzystać istniejące rury stalowe osłonowe 2xDN250. W punkcie 6 połączyć sieć z istniejącym przyłączem 2xDN65 do budynku przy ul.józefa Chełmońskiego za pomocą odgałęzień prefabrykowanych prostopadłych DN125/65. W punkcie 6 przyłączona zostanie projektowana sieć ciepłownicza (opracowana według odrębnego projektu). 4.3 Rurociągi i system alarmowy Przed przystąpieniem do robót ziemnych, należy wykonać pomiar pętli alarmowej, na której znajduje się przebudowywany odcinek sieci ciepłowniczej, w obecności przedstawiciela Przedsiębiorstwa Energetyki Cieplnej. Projektowane rury preizolowone, kształtki, złącza i armatura powinny spełniać wymagania norm PN-EN 253, PN-EN 448, PN-EN 489, PN-EN 488. Stosować łuki o kątach typowych (90, 60, 45, 30 ) preizolowane. Połączenia rurociągów za pomocą muf termokurczliwych sieciowanych radiacyjnie. Dodatkowo stosuje się taśmy ostrzegawcze oraz instalację alarmową impulsową. Instalację alarmową przebudowanego odcinka sieci ciepłowniczej połączyć z istniejącą siecią w rurach, do których wykonane jest połączenie. Pomiar pętli alarmowej odbywa się w pomieszczeniu węzła cieplnego w budynku przy ul.józefa Chełmońskiego Prace ziemne Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową sieci, mapą z wyrysowanym projektem, specyfikacją techniczną i ich ewentualnymi zmianami. Wszelkie zmiany i niezbędne odstępstwa od

20 dokumentacji, które powstały w trakcie budowy sieci, powinny być uwzględnione w dokumentacji powykonawczej. Wykopy powinny być odpowiednio oznakowane i zabezpieczone przed dostępem osób niepowołanych. Wykonanie ich nie powinno oddziaływać na nawierzchnię dróg, budynków i innych konstrukcji i zbrojeń podziemnych w pobliżu. Rury i inne elementy przed montażem poddać kontroli pod względem poprawności działania systemu alarmowego. Przed przystąpieniem do cięcia rury preizolowanej w otoczeniu o niskiej temperaturze (temperatura niższa od 0 C) rurę podgrzać do co najmniej C. Przy cięciu nie można dopuścić do uszkodzenia izolacji cieplej, rury osłonowej oraz przewodów systemu alarmowego. Należy unikać pozostawienia ostrych krawędzi cięcia, śladów zębów piły i innych rys. Nie dopuszcza się cięcia preizolowanych kształtek oraz innych elementów. Przewody ułożyć należy na podsypce żwirowo- piaskowej o grubości co najmniej 10cm. Rurociąg zasilający powinien znajdować się z prawej strony patrząc w kierunku przepływu czynnika w rurociągu zasilającym. Rury muszą być ułożone w odstępie co najmniej 20 cm względem siebie. Należy zachować 15cm między rurociągiem a ścianą wykopu. W miejscach kolizji z innym uzbrojeniem podziemnym wykopy należy wykonać ręcznie, zachowując szczególną ostrożność. Przed rozpoczęciem łączenia nasunąć na odpowiednie miejsca mufy, tuleje, opaski, rękawy, pierścienie. Połączenia rur wykonuje się przez spawanie (zgodnie z instrukcją spawania rurociągów ciepłowniczych) przez osoby do tego uprawnione. Przed zakładaniem muf należy wykonać próbę ciśnieniową na ciśnienie 2 MPa. Spawy, które nie poddane były próbie ciśnieniowej należy sprawdzić radiograficznie bądź metodą ultradźwiękową. Spoiny muszą być wykonane co najmniej w 3 klasie. Płukanie sieci, sprawdzanie szczelności oraz próby ciśnieniowe zgodnie z wymaganiami norm PN- 91/B i PN-92/M Przed zasypaniem wykopu, należy wykonać inwentaryzację geodezyjną przedmiotowych odcinków sieci ciepłowniczej.

21 Wykop z prawidłowo usytuowaną siecią powinien być zasypany wg następującej kolejności: - pierwsza warstwa obsypki piaskowej (piasek nie może zawierać szkodliwych ilości ziemi próchniczej, gliny, grudek, mułu oraz resztek roślin, część obsypki znajdującej się pomiędzy ścianą wykopu a rurociągiem należy zagęścić ubijakiem), - druga warstwa obsypki piaskowej (ułożona jak wyżej) do poziomu min 10cm powyżej krawędzi rurociągu, - zasypka ziemią (grunt rodzimy bez kamieni, skał i znaczących zanieczyszczeń o strukturze jak w sąsiedztwie wykopu; pod tereny przeznaczone na parkingi, jezdnie, chodniki, tereny utwardzone itp.- piaskiem), należy zagęścić mechaniczną zagęszczarką cm nad rurociągami ułożyć jedną lub dwie taśmy ostrzegawcze, oznaczające trasę przebiegu sieci. Wykopy zasypywać warstwami, każda warstwa powinna być zagęszczona przed położeniem następnej. Przy zagęszczaniu mechanicznym grubość zagęszczanej warstwy nie może być większa niż 30 cm, a przy zagęszczaniu ręcznym nie większa niż 15 cm. Ostatnia warstwa powinna być wykonana w sposób odpowiedni do przewidywanej nawierzchni. Należy odtworzyć nawierzchnię wzdłuż trasy sieci. Nawierzchnie asfaltowe i brukowe powinny być wykonane zgodnie z zasadami techniki z uwzględnieniem wymagań właściciela terenu. Obszary uprzednio pokryto trawą powinny być ponownie obsiane trawą.

22 4.5 Przejścia przez przegrody budowlane. Przejście rurociągu przez przegrodę budowlaną należy wykonać zgodnie z wytycznymi producenta rur preizolowanych. Rura powinna być wyprowadzona co najmniej 20 cm za ścianę. Należy wykonać przejście przez ścianę zewnętrzną budynku z zastosowaniem pierścieni uszczelniających, w sposób zapewniający odpowiednią izolację od wód gruntowych. W przypadku grubych przegród budowlanych należy stosować dwa pierścienie uszczelniające zarówno od wewnętrznej jak i zewnętrznej strony przegrody 5. Uwagi końcowe: - przed przystąpieniem do robót ziemnych sprawdzić aktualny stan uzbrojenia podziemnego, - po zakończeniu montażu rurociągów należy je zgłosić do zinwentaryzowania geodezyjnego oraz do odbioru końcowego, - całość robót wykonać zgodnie z obowiązującymi warunkami technicznymi wykonania i odbioru sieci ciepłownicznej z rur i elementów preizolowanych- Wymagania Techniczne CORBTI Instal (zeszyt 4) oraz wytycznymi producenta rur preizolowanych, - należy przestrzegać przepisów bezpieczeństwa i higieny pracy.
