PRZEDMIAR PRZEBUDOWA ISTNIEJĄCYCH PRZYŁĄCZY CIEPLNYCH DO BUDYNKÓW PRZY UL. ŚLĄSKIEJ 48 I ŚLĄSKIEJ 50 W GDYNI

Transkrypt

1 PRZEDMIAR PRZEBUDOWA ISTNIEJĄCYCH PRZYŁĄCZY CIEPLNYCH DO BUDYNKÓW PRZY UL. ŚLĄSKIEJ 48 I ŚLĄSKIEJ 50 W GDYNI - z uwagi na planowaną rozbiórkę budynku po byłej kotłowni przy ul. Śląskiej 48 w Gdyni Grudzień 2014r.

2 -1- CHARAKTERYSYTKA ROBÓT PRZEBUDOWA ISTNIEJĄCYCH PRZYŁĄCZY CIEPLNYCH DO BUDYNKÓW PRZY UL. ŚLĄSKIEJ 48 I ŚLĄSKIEJ 50 W GDYNI - z uwagi na planowaną rozbiórkę budynku po byłej kotłowni przy ul. Śląskiej 48 w Gdyni 1. Opracowania związane - projekt rozbiórki budynku po byłej kotłowni przy ul Śląskiej48 z 2013r. - projekt budowy węzła cieplnego jednofunkcyjnego dla budynku Śląska 48 w Gdyni -opracowanie z kwietnia 2014r. - projekt przebudowy istniejących przyłączy cieplnych do budynków przy ul. Śląskiej 48 i Śląskiej 50 w Gdyni z grudnia 2014r. 2. Opis przyjętych rozwiązań a) dla budynku Śląska 48 przyłącze wysokoparametrowe 2x DN32 zrealizowane przez OPEC Gdynia w 2014r. Przyłącze prowadzone jest po ścianie zewnętrznej budynku Śląska 48 w rurze osłonowej PCV. Podłączenie przyłącza zaprojektowano za pomocą wcinki w istniejącą sieć cieplną wysokoparametrową 2x Dn65 zasilającą węzeł grupowy OPEC przy ul. Śląskiej48. Całość przyłącza sieci cieplnej na odcinku od ściany węzła grupowego do ściany pomieszczenia węzła cieplnego dla budynku Śląska 48 zaprojektowano i wykonano z zastosowaniem rur preizolowanych. Włączenie rurociągów preizolowanych oraz przejście przez ścianę pokazano na rysunkach ( inwentaryzacja powykonawcza). Przy rozbiórce pomieszczeń kotłowni należy zlikwidować istniejące nieczynne rury D65 stanowiące dotychczasowe zasilanie budynki przy ul. Śląskiej 48. b) dla budynku Śląska 50 przyłącze niskoparametrowe 2x DN50 Trasę projektowanego przyłącza sieci cieplnej wytyczono na aktualnej mapie sytuacyjnowysokościowej do celów projektowych z uzbrojeniem w skali Podłączenie przyłącza zaprojektowano za pomocą wcinek - zasilanie podłącza się bezpośrednio do rozdzielacza zasilającego istniejącego w węźle grupowym - powrót należy podłączyć do istniejącego przewodu powrotnego w węźle grupowym OPEC-u Całość przyłącza sieci cieplnej na odcinku od ściany węzła grupowego do ściany budynku Śląska 50 zaprojektowano z zastosowaniem rur preizolowanych. Włączenie rurociągów preizolowanych oraz przejście przez ścianę pokazano na rysunkach. Przewody układane będą ze spadkiem w kierunku węzła grupowego ( odpowietrzenie przyłącza istniejące w węźle kolektorowym budynku Śląska 50). 3. Izolacja termiczna. Izolację tworzy sztywna pianka poliuretanowa (PUR) równomiernie wypełniająca przestrzeń miedzy rurami na całej długości, -wykonana zgodnie z wymaganiami normy PN-EN253. Uwaga w pomieszczeniach przewody należy izolować pianką poliuretanową osłonie z PCV. 4. Rurociągi i armatura Przyłącza ciepłownicze do budynku Śląska 50 należy wykonać z rur stalowych preizolowanych odpowiadających wymaganiom PN-EN 253, składających się z rury stalowej przewodowej umieszczonej centrycznie w płaszczu z rury polietylenu twardego HDPE. Przestrzeń między rurą stalową i płaszczem wypełniona jest pianką poliuretanową stanowiącą izolację termiczną. Rury przewodowe wykonane ze stali R37 wg PN-80/H-74219,DIN -1626/84. Końce ciepłociągu należy zakończyć nasuwką końcową. Na zasilaniu zaprojektowano rurociągi preizolowane w izolacji plus, na powrocie standard. Wszystkie rurociągi zaprojektowano z instalacją alarmową impulsową. Mufy połączeniowe z sieciowanego HDPE. 5. Prace ziemne Projektowane rurociągi do budynku Śląska 50 należy układać zgodnie z dokumentacją (częściowo w istniejącym kanale) na podsypce z piasku grubości 10cm. Podsypka z piasku nie może zawierać domieszki gliny, kamieni i innych ciał mogących uszkodzić rurę zewnętrzną. Granulacja piasku do 8Prace ziemne należy wykonywać ze szczególną ostrożnością zwłaszcza w pobliżu istniejącego uzbrojenia ( ogrodzenie).

3 -2- Po zamontowaniu rur oraz sprawdzeniu jakości połączeń i ich szczelności należy je przysypać warstwą piasku grubości 10cm i zagęścić, ułożyć taśmę ostrzegawczą i następnie zasypać ziemią rodzimą bez domieszek gruzu i kamieni warstwami co 30 cm. Po zakończonych robotach teren budowy należy przywrócić do stanu poprzedniegokonstrukcję opaski przy budynku odtworzyć uwzględniając wymianę uszkodzonych elementów betonowych na nowe. 6. Prace montażowe. Łączenie rur należy wykonać zgodnie z wymaganiami producenta rur preizolowanych. Temperaturę otoczenia przyjęto nie mniejszą niż 10 0 C,rury stalowe łączyć przez spawanie. Spawanie rurociągów mogą wykonywać tylko osoby przeszkolone w technologii łączenia rur preizolowanych oraz mające dokumenty zgodnie z PN-87/M69000/03 oraz PN-M69000/04 -,,Spawalnictwo-kwalifikacje. Po wykonaniu prac spawalniczych należy dokonać sprawdzenia ich jakości i prześwietlenia 100% spawów. Po pozytywnych wynikach można przystąpić do zakładania muf połączeniowych. 7. Uwagi końcowe. Całość prac wykonać należy zgodnie z,,warunkami Technicznymi Wykonania i Odbioru robót budowlano-montażowych tom II Instalacje Sanitarne i Przemysłowe rozdział,,zewnętrzne sieci cieplne-odbiór robót. Warunkami technicznymi projektowania,wykonania,odbioru i eksploatacji sieci ciepłowniczych z rur i elementów preizolowanych,,cobrti INSTAL. Wykonawca robót i Inspektor Nadzoru obowiązany jest znać technologię firmy dostarczającej rury preizolowane. Elementy podlegające odbiorowi połączenia spawane,płukanie ciepłociągów Decyzja o zasypaniu rurociągów może być podjęta przez Inspektora Nadzoru i poświadczona wpisem do dziennika budowy (uzgodnić z OPEC-rejon Śródmieście). Przed przystąpieniem do robót należy zawiadomić użytkowników terenu. Po zakończeniu budowy teren przywrócić do stanu pierwotnego. Opracował PRZEDMIAR Lp. Nr specyfikacji technicznej Wyszczególnienie elementów rozliczeniowych Jednostka Cena jednostkowa Nazwa Ilość Przyłącze sieci cieplnej preizolowanej 2x Dn50 do budynku Śląska 50 i Śląska 48(demontaże) w Gdyni 1.1. Roboty ziemne,nawierzchniowe i rozbiórkowe Wartość Demontaż rurociągu stalowego czarnego m 74 łączonego przez spawanie o średnicy mm (wraz z izolacją).-stare przyłącze w kotłowni, węźle OPEC i kanale s.c. do bud. Śląska 50

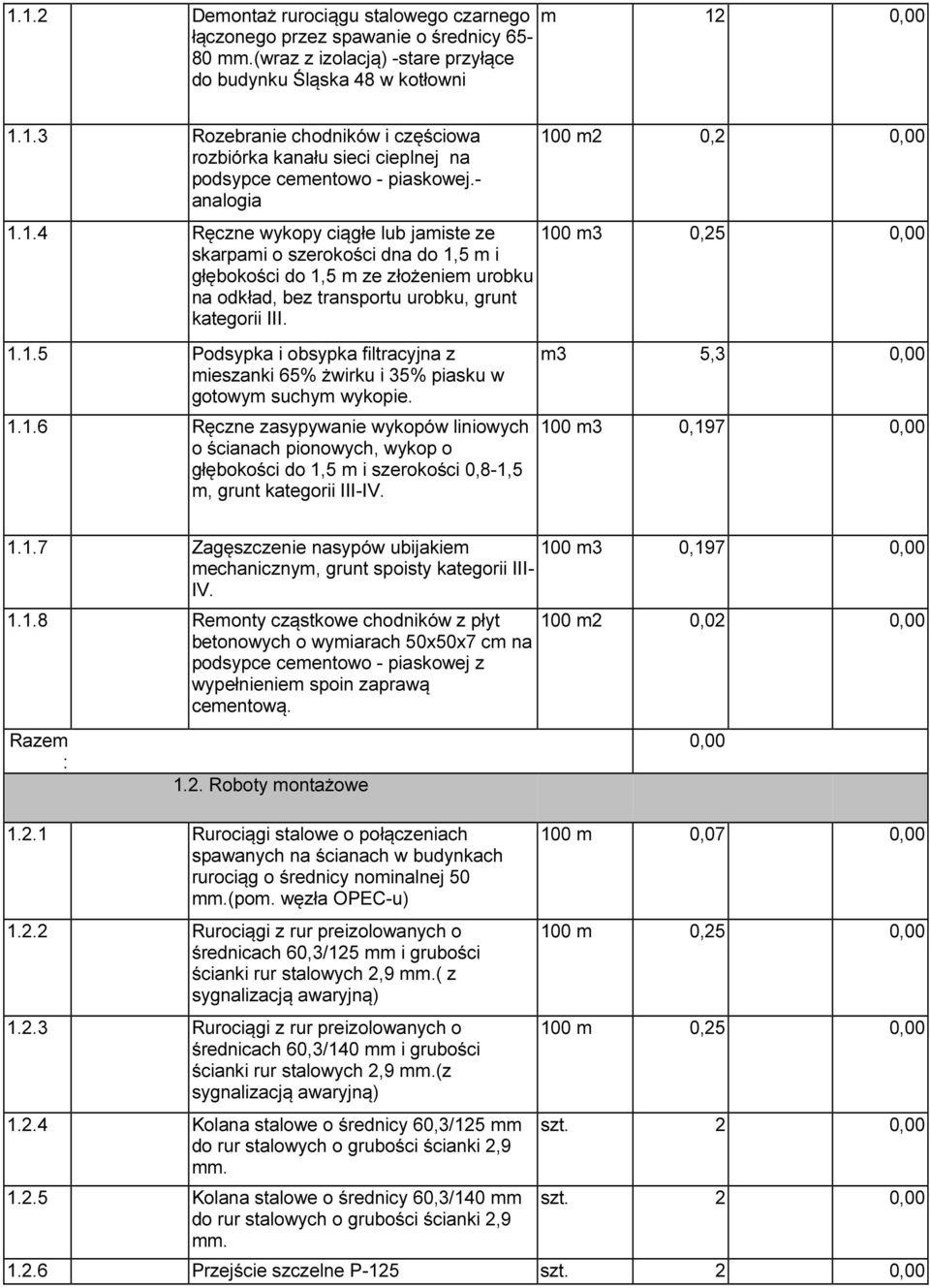

4 1.1.2 Demontaż rurociągu stalowego czarnego m 12 łączonego przez spawanie o średnicy (wraz z izolacją) -stare przyłące do budynku Śląska 48 w kotłowni Rozebranie chodników i częściowa rozbiórka kanału sieci cieplnej na podsypce cementowo - piaskowej.- analogia 100 m2 0, Ręczne wykopy ciągłe lub jamiste ze skarpami o szerokości dna do 1,5 m i głębokości do 1,5 m ze złożeniem urobku na odkład, bez transportu urobku, grunt kategorii III. 100 m3 0, Podsypka i obsypka filtracyjna z mieszanki 65% żwirku i 35% piasku w gotowym suchym wykopie Ręczne zasypywanie wykopów liniowych o ścianach pionowych, wykop o głębokości do 1,5 m i szerokości 0,8-1,5 m, grunt kategorii III-IV. m3 5,3 100 m3 0, Zagęszczenie nasypów ubijakiem 100 m3 0,197 mechanicznym, grunt spoisty kategorii III- IV Remonty cząstkowe chodników z płyt betonowych o wymiarach 50x50x7 cm na podsypce cementowo - piaskowej z wypełnieniem spoin zaprawą cementową. 100 m2 0, Roboty montażowe Rurociągi stalowe o połączeniach spawanych na ścianach w budynkach rurociąg o średnicy nominalnej 50 (pom. węzła OPEC-u) Rurociągi z rur preizolowanych o średnicach 60,3/125 mm i grubości ścianki rur stalowych 2,9 ( z sygnalizacją awaryjną) Rurociągi z rur preizolowanych o średnicach 60,3/140 mm i grubości ścianki rur stalowych 2,9 (z sygnalizacją awaryjną) Kolana stalowe o średnicy 60,3/125 mm do rur stalowych o grubości ścianki 2, Kolana stalowe o średnicy 60,3/140 mm do rur stalowych o grubości ścianki 2,9 100 m 0, m 0, m 0,25 szt. 2 szt Przejście szczelne P-125 szt. 2

5 1.2.7 Przejście szczelne P-140 szt Oznakowanie trasy przyłącza sieci 100 m 0,246 cieplnej- taśma kolor czerwony Płukanie instalacji wodociągowej płukanie instalacji wodociągowej w budynkach mieszkalnych Próba szczelności instalacji (nakłady na 1 m rurociągu). 100 m 0,57 m 57 Krotność=2, Uruchomienie węzłów cieplnych i kotłowni c.o. węzeł wodny c.o. 2. Roboty budowlane kpl Roboty poinstalacyjne -przekucia,bruzdy, obudowy,izolacje Przebicie otworów w ścianach i stropach na zaprawie wapiennej o grubości 1 1/2 cegły Zamurowanie przebić w ścianach i stropach o grubości ponad 1 cegłe - użycie zaprawy z wapna suchogaszonego, przy zastosowaniu wyciągu Izolacja otulinami poliuretanowymirurociągi, jedna warstwa, grubość izolacji do 50 mm, średnice zewnętrzne rurociągów ( w płaszczu z PCV) Włączenie do instalacji c.o. o średnicy Wywóz śmieci na wysypisko.-kontener 3,5t szt. 4 szt. 4 m2 3,5 szt. 4 kurs 1
