1 QUICK SAR SYSEMS Extra Solar Cylinder HU RO CZ RU UA

2 SPIS REŚCI Informacje ogólne...15 Połączenia elektryczne...15 Układ hydrauliczny...15 Solarny zbiornik wyrównawczy...15 Zbiornik wyrównawczy wody użytkowej...15 nterfejs systemowy...15 Extra zasobnik solarny z kotłem o natychmiastowym działaniu wyposażonym w ridgenet /Ebus Extra zasobnik solarny z kotłem systemowym wyposażonym w ridgenet /Ebus Extra zasobnik solarny ze standardowym kotłem systemowym...20 Extra zasobnik solarny ze standardowym kotłem o natychmiastowym działaniu...22 Extra zasobnik solarny ze standardowym kotłem i zbiornikiem...24 Słowniczek ridgenet /Ebus2 : jest to system komunikacji umożliwiający wzajemną wymianę informacji między podzespołami. Combi: jest to zasobnik połączony z zespołem solarnym oraz FWS, umożliwiający dostarczanie ciepłej wody użytkowej podgrzewanej energią słoneczną i ogrzewania zasilanego energią słoneczną. Kocioł o natychmiastowym działaniu: jest to kocioł umożliwiający dostarczanie ogrzewania i ciepłej wody użytkowej. Extra: jest to zasobnik o dużej pojemności, wstępnie wyposażony w zestaw solarny, umożliwiający wytwarzanie ciepłej wody użytkowej podgrzewanej energią słoneczną. FWS (Fresh Water Station): ten podzespół umożliwia wytwarzanie ciepłej wody użytkowej. Jest on podłączany do zasobnika buforowego Combi. Zasobnik ten zapewnia możliwość podgrzewania zimnej wody, dzięki wymiennikowi płytowemu. Kocioł standardowy: oznacza kocioł nie wyposażony w system komunikacji z magistralą. Zintegrowany zasobnik solarny: jest to zasobnik wyposażony w zespół solarny oraz zbiornik wyrównawczy 16 l, umożliwiający wytwarzanie ciepłej wody użytkowej podgrzewanej energią słoneczną. Cyfrowy zespół solarny: zespół ten zapewnia połączenie między kolektorami słonecznymi a zasobnikiem solarnym. Umożliwia on przepływ glikolu między kolektorami a zasobnikiem. Kocioł systemowy: jest to kocioł służący tylko do ogrzewania. Interfejs systemowy: jest to zdalny element sterujący podłączany do podzespołów. Umożliwia on odczytanie stanu podzespołów i wykonanie regulacji. Pełni również funkcję termostatu powietrza i programatora do ogrzewania oraz ciepłej wody użytkowej. 14

3 Informacje ogólne Cechą szczególną ridgenet /Ebus2 jest umożliwienie połączenia i komunikacji między wszystkimi podzespołami. Funkcję tę zapewnia ridgenet /Ebus2. Złącza są w kolorze pomarańczowym. Podłączając do niej interfejs systemowy (zdalny element sterujący), można wyregulować parametry wszystkich podzespołów systemu i odczytać ich stan. Jeżeli do magistrali ridgenet /Ebus2 podłączono więcej niż 3 podzespoły (np. kocioł + zespół solarny + moduł hydrauliczny), należy przestawić przełącznik DIP 1 do położenia 1 na karcie zespołu solarnego lub FWS (albo obu). Połączenia elektryczne Funkcja Przewód Długość maksymalna ridgenet /Ebus2 2 skręcone przewody 0,5 mm 2 50 m Czujniki 2 skręcone przewody 0,5 mm m Zasilanie Układ hydrauliczny Uwagi Patrz instrukcja podzespołu Średnica przewodów rurowych musi być określona na podstawie liczby zamontowanych kolektorów słonecznych oraz odległości między nimi a zasobnikiem. Solarny zbiornik wyrównawczy Pojemność zbiornika wyrównawczego należy wyliczyć na podstawie liczby kolektorów słonecznych oraz wysokości, na jakiej są umieszczone. W zintegrowanym zasobniku solarnym znajduje się zbiornik wyrównawczy o pojemności 16 l. Zbiornik wyrównawczy wody użytkowej Aby zapobiec stratom wody w fazie podgrzewania, można zamontować zbiornik wyrównawczy wody użytkowej, którego pojemność powinna być wyliczona zgodnie z prawidłami sztuki. Podłączyć zbiornik wyrównawczy wody użytkowej (w razie potrzeby w przypadku wysokiego ciśnienia) za zespołem zabezpieczającym. nterfejs systemowy - Czynności do wykonania w celu uzyskania dostępu do parametrów regulacji Wcisnąć jednocześnie przyciski OK i a następnie wyświetlić kod 234 przy pomocy kodera i wcisnąć przycisk OK. Obrócić pokrętło kodera, aby wybrać Menu. Wcisnąć przycisk OK. Przycisk OK Przycisk Wybrać żądane menu, obracając pokrętło kodera, a następnie OK wcisnąć przycisk OK. Koder Wybrać żądany parametr w następujący sposób. Aby cofnąć, wcisnąć przycisk. Ciepła woda użytkowa Mieszana woda użytkowa Manometr Czujnik temperatury zewnętrznej Woda zimna z instalacji Odpowietrznik Zimna woda użytkowa Czujnik temperatury Zawór 3-drogowy Zawór termostatyczny Zawór zabezpieczający Zawór kurkowy Zbiornik wyrównawczy Pompa obiegowa Przepływomierz Strzałka Wstępnie zamontowane połączenia Połączenia do zamontowania Karta regulacji układu solarnego Interfejs systemowy Czujnik ciśnienia 15

4 OK SM Extra zasobnik solarny z kotłem o natychmiastowym działaniu wyposażonym w ridgenet /Ebus2 Zasada działania Pompa solarna Extra zasobnika solarnego zostaje uruchomiona, gdy temperatura czujnika kolektora słonecznego wzrasta powyżej 30 C i przekracza o 8 C (ustawienie domyślne) temperaturę czujnika umieszczonego w dolnej części zasobnika. Gdy użytkownik korzysta z ciepłej wody, woda jest pobierana z zasobnika, a następnie mieszana (w razie potrzeby) z wodą zimną w celu zapewnienia odpowiedniej temperatury ciepłej wody użytkowej (maksymalnie 55 C). Na koniec jest kierowana do kotła, gdzie zostaje doprowadzona do maksymalnej temperatury (w przypadku braku słońca). SCHEME D OM DESCRIPION Solar Panel + Instal. Kit oiler + Kits XP, CF Gal Evo Combi Kolektory słoneczne Macc Expert Control 150 L 200 L & 300 L 2S, integrated pump group,,,, san. safety group mixing valve Heating solar and sanitary water control ZNL2 Kocioł o natychmiastowym działaniu z ridgenet /Ebus2 CYLINDER Extra zasobnik solarny z jedną wężownicą P1 Flow1 Saux2 Saux1 oiler Control Karta kotła ox Karta Integrated Extra zasobnika Solar solarnego Cylinder Płytka ack interfejsu of the Expert systemowego Control W kierunku czuj- o outdoor sensor Control ox nika temperatury zewnętrznej DC AUX A2 SE NK SOL A1 S4 + - Podłączenie o solar panel sensor do czujnika kolektorów słonecznych 16

5 1. Zamontować kolektory i przewody rurowe w sposób wskazany w instrukcji dołączonej do kolektorów słonecznych. Zainstalować czujnik na wyjściu kolektorów. 2. Zamontować kocioł o natychmiastowym działaniu zgodnie z zaleceniami podanymi w dołączonej do niego instrukcji, możliwie jak najbliżej zasobnika. Przewód doprowadzający wodę użytkową musi być podłączony do wyjścia zasobnika. Przewód wyjściowy ciepłej wody użytkowej do obwodu rozprowadzania. 3. Zamontować Extra zasobnik solarny w sposób opisany w dołączonej do niego instrukcji: - Podłączyć dopływ zimnej wody do zespołu zabezpieczającego. - Podłączyć wyjście zasobnika (zawór termostatyczny) do wejścia kotła. - Podłączyć syfon. - Podłączyć przewody rurowe obwodu solarnego. - Podłączyć zbiornik wyrównawczy solarny. - Podłączyć zbiornik na odzyskiwany glikol. - Podłączyć magistralę ridgenet /Ebus2 między kotłem a Extra zbiornikiem solarnym przy pomocy skręconego przewodu 2-żyłowego. Zachować biegunowość, podłączając do i do, jak przedstawiono na schemacie. - Podłączyć płytkę połączeniową interfejsu systemowego do pomarańczowego złącza, jeżeli jest on używany jako zdalny element sterujący lub A w gnieździe. 5. Uruchomienie Napełnić i odpowietrzyć zasobnik. Napełnić i odpowietrzyć układ ogrzewania (kod 721). Wyregulować ciśnienie w solarnym zbiorniku wyrównawczym. Napełnić obwód solarny glikolem monopropylenowym i dokładnie odpowietrzyć układ. Wyregulować ciśnienie w obwodzie solarnym (kod 361). Wyregulować przepływ, zaczynając od niskiej prędkości (0,5 l/m 2 czujnika) kod 340, 341, Podłączenia elektryczne (patrz schemat) Zasilanie Extra zasobnika solarnego i kotła musi być podłączone zgodnie z zaleceniami podanymi w instrukcjach dołączonych do tych urządzeń. USAWIENIA Kod Opis Czynność Ustawienie komfortowej temperatury ciepłej wody użytkowej Ustawić żądaną temperaturę w zakresie od 40 do 60 C Schemat instalacji hydraulicznej Wybrać 1 (z jedną wężownicą) Funkcja kontroli kolektora Wybrać 1 w przypadku przewodów próżniowych Sterowanie ręczne Ustawić 1, aby przełączyć na tryb ręczny, po zakończeniu testów ustawić ponownie Sterowanie pompą solarną Wybrać 1, co pozwoli wyregulować przepływ (odczyt przepływu: kod 360) Przepływ w obwodzie solarnym (l/min) Ciśnienie w obwodzie solarnym Pojemność zasobnika Wybrać pojemność zamontowanego zasobnika emperatura czujnika słonecznego Dolny czujnik zasobnika Górny czujnik zasobnika emperatura na wejściu wężownicy solarnej emperatura na wyjściu wężownicy solarnej Parametry ogrzewania yp układu ogrzewania strefa 1 Wybrać 0 w przypadku ogrzewania podłogowego lub 1 w przypadku grzejników wysokotemperaturowych Wybór typu termoregulacji Wybrać 2, jeżeli interfejs systemowy pełni funkcję czujnika temperatury powietrza emperatura powietrza Wybrać temperaturę powietrza Usterki 214 Ustawić parametr 321 na 1 przy pomocy interfejsu systemowego (patrz Informacje ogólne) 17

6 OK Extra zasobnik solarny z kotłem systemowym wyposażonym w ridgenet /Ebus2 Zasada działania Pompa solarna Extra zasobnika solarnego zostaje uruchomiona, gdy temperatura czujnika kolektora słonecznego wzrasta powyżej 30 C i przekracza o 8 C (ustawienie domyślne) temperaturę czujnika umieszczonego w dolnej części zasobnika. We wszystkich przypadkach zasobnik jest podgrzewany przez kocioł do temperatury 60 C (wartość domyślna) w razie braku słońca. Gdy użytkownik korzysta z ciepłej wody użytkowej, woda jest pobierana z zasobnika, a następnie mieszana (w razie potrzeby) z wodą zimną w celu zapewnienia odpowiedniej temperatury ciepłej wody użytkowej (maksymalnie 55 C). Kolektory słoneczne OM Solar Panel + Instal. Kit XP, CF DESCRIPION oiler + Kits Extra Remocom Gal Evo Combi 400 L & 500 L 2S, MID pump group,,,, san. safety group, mixing valve Heating solar and sanitary water control ZNL2 LEGENDE Domestic hot water Kocioł o stsyemowym działaniu z ridgenet /Ebus2 Hot water mixed Domestic cold water installation Domestic cold water emperature sensor hree way valve Extra zasobnik solarny z dwiema wężownicami hermostatic mixing valve Safety valve Expert Control CYLINDER ap Expansion chamber Circulation pump Pressure gauge External sensor Air separator Flowmeter P1 Arrow Pre wired connections Flow1 Connections installed Solar manager low Saux2 Saux1 Interface Pressure sensor oiler Control Karta ox kotła Karta Integrated Extra zasobnika Solar solarnego Cylinder Płytka ack interfejsu of the Expert systemowego Control W kierunku czuj- o outdoor sensor Control ox nika temperatury zewnętrznej DC AUX A2 SE NK SOL A1 S4 + - Wyjąć CN Remove the NK Podłączenie o solar panel sensor do czujnika kolektorów słonecznych 18

7 1. Zamontować kolektory i przewody rurowe w sposób wskazany w instrukcji dołączonej do kolektorów słonecznych. Zainstalować czujnik na wyjściu kolektorów. 2. Zamontować kocioł systemowy zgodnie z zaleceniami podanymi w dołączonej do niego instrukcji. Wyjście obwodu ogrzewania musi być podłączone w górnej części górnej wężownicy, przewód powrotny zasobnika w dolnej części wężownicy. 3. Zamontować Extra zasobnik solarny w sposób opisany w dołączonej do niego instrukcji: - Podłączyć dopływ zimnej wody do zespołu zabezpieczającego. - Podłączyć wyjście zasobnika (zawór termostatyczny) do obwodu rozprowadzania. - Podłączyć górną część wężownicy do wyjścia obwodu ogrzewania kotła. - Podłączyć dolną część wężownicy do przewodu powrotnego zasobnika przy kotle. - Podłączyć syfon. - Podłączyć obwód solarny. - Podłączyć zbiornik wyrównawczy solarny. - Podłączyć zbiornik na odzyskiwany glikol. - Podłączyć magistralę ridgenet /Ebus2 między kotłem a Extra zbiornikiem solarnym przy pomocy skręconego przewodu 2-żyłowego. Zachować biegunowość, podłączając do i do, jak przedstawiono na schemacie. - Podłączyć płytkę połączeniową interfejsu systemowego do pomarańczowego złącza, jeżeli jest on używany jako zdalny element sterujący lub A w gnieździe. 5. Uruchomienie Napełnić i odpowietrzyć zasobnik. Napełnić i odpowietrzyć układ ogrzewania (kod 721). Wyregulować ciśnienie w solarnym zbiorniku wyrównawczym. Napełnić obwód solarny glikolem monopropylenowym i dokładnie odpowietrzyć układ. Wyregulować ciśnienie w obwodzie solarnym (kod 361). Wyregulować przepływ, zaczynając od niskiej prędkości (0,5 l/m 2 czujnika) kod 340, 341, Podłączenia elektryczne (patrz schemat) Zasilanie Extra zasobnika solarnego i kotła musi być podłączone zgodnie z zaleceniami podanymi w instrukcjach dołączonych do tych urządzeń. USAWIENIA Kod Opis Czynność Rodzaj kotła Wybrać Ustawienie komfortowej temperatury ciepłej wody użytkowej Ustawić żądaną temperaturę w zakresie od 40 do 60 C Schemat instalacji hydraulicznej Wybrać 2 (z dwiema wężownicami) Funkcja kontroli kolektora Wybrać 1 w przypadku przewodów próżniowych Sterowanie ręczne Ustawić 1, aby przełączyć na tryb ręczny, po zakończeniu testów ustawić ponownie Sterowanie pompą solarną Wybrać 1, co pozwoli wyregulować przepływ (odczyt przepływu: kod 360) Przepływ w obwodzie solarnym (l/min) Ciśnienie w obwodzie solarnym Pojemność zasobnika Wybrać pojemność zamontowanego zasobnika emperatura czujnika słonecznego Dolny czujnik zasobnika Górny czujnik zasobnika Parametry ogrzewania yp układu ogrzewania strefa 1 Wybrać 0 w przypadku ogrzewania podłogowego lub 1 w przypadku grzejników wysokotemperaturowych Wybór typu termoregulacji Wybrać 2, jeżeli interfejs systemowy pełni funkcję czujnika temperatury powietrza emperatura powietrza Wybrać temperaturę powietrza Usterki 214 Ustawić parametr 321 na 2 przy pomocy interfejsu systemowego (patrz Informacje ogólne) 208 Ustawić parametr 228 na 1 i wyjąć CN ze złącza "NK" karty kotła 19

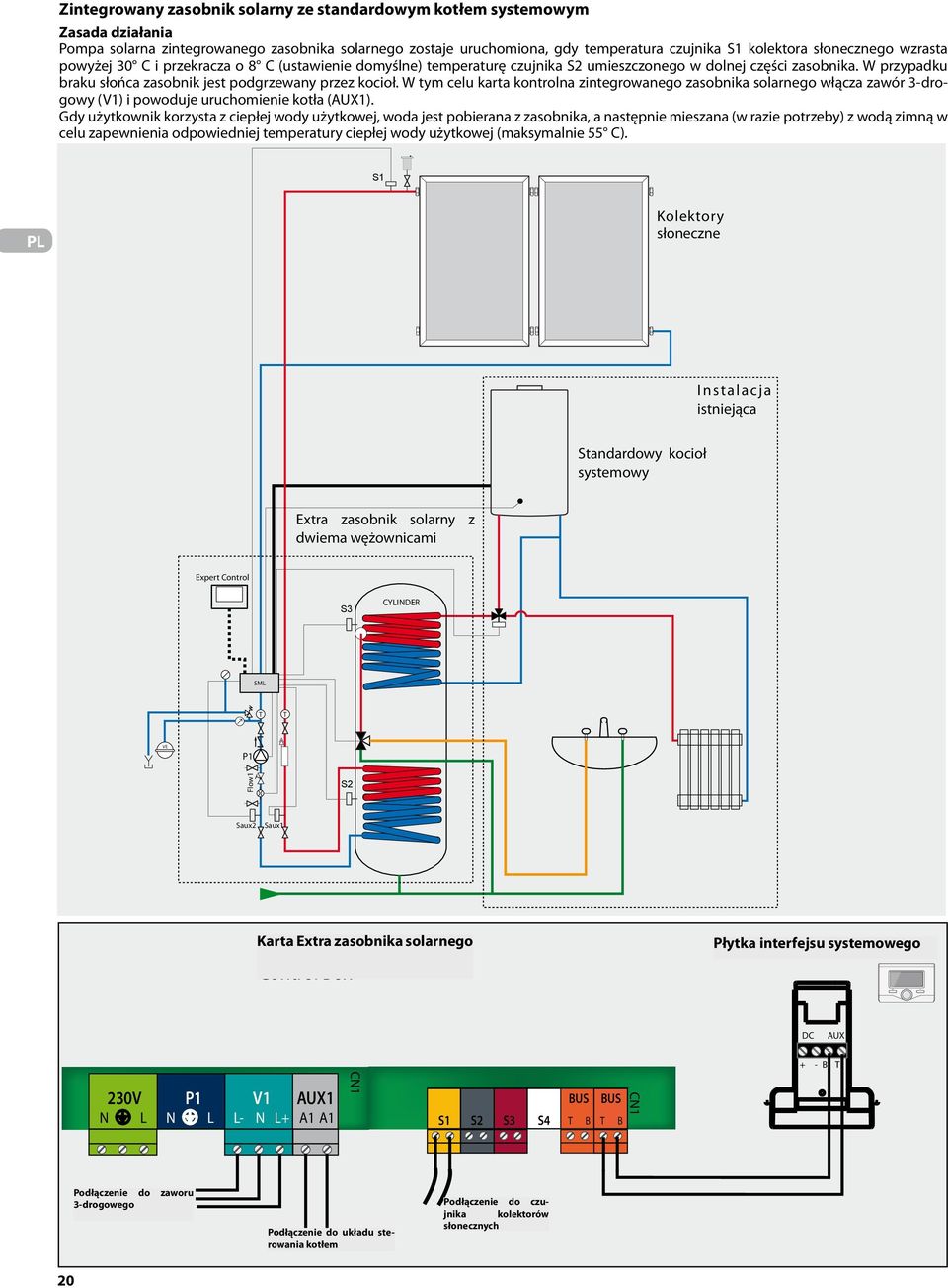

8 OK Zintegrowany zasobnik solarny ze standardowym kotłem systemowym Zasada działania Pompa solarna zintegrowanego zasobnika solarnego zostaje uruchomiona, gdy temperatura czujnika kolektora słonecznego wzrasta powyżej 30 C i przekracza o 8 C (ustawienie domyślne) temperaturę czujnika umieszczonego w dolnej części zasobnika. W przypadku braku słońca zasobnik jest podgrzewany przez kocioł. W tym celu karta kontrolna zintegrowanego zasobnika solarnego włącza zawór 3-drogowy (V1) i powoduje uruchomienie kotła (AUX1). Gdy użytkownik korzysta z ciepłej wody użytkowej, woda jest pobierana z zasobnika, a następnie mieszana (w razie potrzeby) z wodą zimną w celu zapewnienia odpowiedniej temperatury ciepłej wody użytkowej (maksymalnie 55 C). Kolektory słoneczne Instalacja istniejąca Standardowy kocioł systemowy Extra zasobnik solarny z dwiema wężownicami Expert Control CYLINDER P1 Flow1 Saux2 Saux1 Karta Extra zasobnika solarnego Integrated Solar Cylinder Control ox Płytka interfejsu systemowego ack of the Expert Control DC AUX V N L P1 V1 AUX1 N L L- N L+ A1 A1 S4 20 Podłączenie do zaworu Connect to the 3 3-drogowego ways valve Podłączenie Connect to the do command układu sterowania of the boiler kotłem Podłączenie o solar panel do sensor czujnika kolektorów słonecznych

9 1. Zamontować kolektory i przewody rurowe w sposób wskazany w instrukcji dołączonej do kolektorów słonecznych. Zainstalować czujnik na wyjściu kolektorów. 2. Zamontować Extra zasobnik solarny w sposób opisany dołączonej do niego instrukcji: - Podłączyć dopływ zimnej wody do zespołu zabezpieczającego. - Podłączyć przewód wyjściowy ciepłej wody użytkowej przy zasobniku (zawór termostatyczny) do obwodu rozprowadzania. - Podłączyć górną część wężownicy do zaworu 3-drogowego (jeżeli jest on umieszczony na wyjściu kotła). - Podłączyć dolną część wężownicy do przewodu powrotnego kotła. - Podłączyć syfon. - Podłączyć przewody rurowe obwodu solarnego. - Podłączyć zbiornik wyrównawczy solarny. - Podłączyć zbiornik na odzyskiwany glikol. - Podłączyć wyjście AUX1 do układu sterowania kotłem. - Podłączyć złącze V1 do zaworu 3-drogowego. 4. Uruchomienie Napełnić i odpowietrzyć zasobnik. Napełnić i odpowietrzyć układ ogrzewania (kod 721). Wyregulować ciśnienie w solarnym zbiorniku wyrównawczym. Napełnić obwód solarny glikolem monopropylenowym i dokładnie odpowietrzyć układ. Wyregulować ciśnienie w obwodzie solarnym (kod 361). Wyregulować przepływ, zaczynając od niskiej prędkości (0,5 l/m 2 czujnika) kod 340, 341, Podłączenia elektryczne (patrz schemat) Zasilanie Extra zasobnika solarnego musi być podłączone zgodnie z zaleceniami podanymi w dołączonej do niego instrukcji. USAWIENIA Kod Opis Czynność Ustawienie komfortowej temperatury ciepłej wody użytkowej Ustawić żądaną temperaturę w zakresie od 40 do 60 C Schemat instalacji hydraulicznej Wybrać 2 (z dwiema wężownicami) Funkcja kontroli kolektora Wybrać 1 w przypadku przewodów próżniowych Sterowanie ręczne Ustawić 1, aby przełączyć na tryb ręczny, po zakończeniu testów ustawić ponownie Sterowanie pompą solarną Wybrać 1, co pozwoli wyregulować przepływ (odczyt przepływu: kod 360) Przepływ w obwodzie solarnym (l/min) Ciśnienie w obwodzie solarnym Pojemność zasobnika Wybrać pojemność zamontowanego zasobnika emperatura czujnika słonecznego Dolny czujnik zasobnika Górny czujnik zasobnika Usterki 214 Ustawić parametr 321 na 2 przy pomocy interfejsu systemowego (patrz Informacje ogólne) 21

10 OK Extra zasobnik solarny ze standardowym kotłem o natychmiastowym działaniu Zasada działania Pompa solarna Extra zasobnika solarnego zostaje uruchomiona, gdy temperatura czujnika kolektora słonecznego wzrasta powyżej 30 C i przekracza o 8 C (ustawienie domyślne) temperaturę czujnika umieszczonego w dolnej części zasobnika. Gdy użytkownik korzysta z ciepłej wody, woda jest pobierana, a następnie mieszana (w razie potrzeby) z wodą zimną w celu zapewnienia odpowiedniej temperatury ciepłej wody użytkowej (maksymalnie 55 C). Jeżeli woda z zasobnika nie jest wystarczająco ciepła, w przypadku braku słońca, układ kontroli zintegrowanego zasobnika solarnego przesuwa zawór 3-drogowy w stronę kotła. W ten sposób woda przepływa przez kocioł, gdzie jest dodatkowo podgrzewana. Kolektory słoneczne Standardowy kocioł o działaniu natychmiastowym Instalacja istniejąca Extra zasobnik solarny z 1 wężownicą CYLINDER P1 Flow1 Saux2 Saux1 Karta Extra zasobnika solarnego Integrated Solar Cylinder Control ox Płytka interfejsu systemowego ack of the Expert Control DC AUX V N L P1 V1 AUX1 N L L- N L+ A1 A1 S4 Podłączenie do zaworu 3-drogowego Connect to the 3 ways valve Podłączenie o solar panel do sensor czujnika kolektorów słonecznych 22

11 1. Zamontować kolektory i przewody rurowe w sposób wskazany w instrukcji dołączonej do kolektorów słonecznych. Zainstalować czujnik na wyjściu kolektorów. 2. Zamontować Extra zasobnik solarny w sposób opisany w dołączonej do niego instrukcji, możliwie jak najbliżej kotła: - Podłączyć dopływ zimnej wody do zespołu zabezpieczającego. - Podłączyć wyjście zasobnika (zawór termostatyczny) do wejścia zaworu 3-drogowego. - Podłączyć syfon. - Podłączyć przewody rurowe obwodu solarnego. - Podłączyć zbiornik wyrównawczy solarny. - Podłączyć zbiornik na odzyskiwany glikol. 3. Podłączenia elektryczne (patrz schemat) Zasilanie Extra zasobnika solarnego musi być podłączone zgodnie z zaleceniami podanymi w dołączonej do niego instrukcji. - Podłączyć złącze V1 do zaworu 3-drogowego. 4. Uruchomienie Napełnić i odpowietrzyć zasobnik. Napełnić i odpowietrzyć układ ogrzewania (kod 721). Wyregulować ciśnienie w solarnym zbiorniku wyrównawczym. Napełnić obwód solarny glikolem monopropylenowym i dokładnie odpowietrzyć układ. Wyregulować ciśnienie w obwodzie solarnym (kod 361). Wyregulować przepływ, zaczynając od niskiej prędkości (0,5 l/m 2 czujnika) kod 340, 341, 360. USAWIENIA Kod Opis Czynność Ustawienie komfortowej temperatury ciepłej wody użytkowej Ustawić żądaną temperaturę w zakresie od 40 do 60 C Schemat instalacji hydraulicznej Wybrać 1 (z jedną wężownicą) Funkcja kontroli kolektora Wybrać 1 w przypadku przewodów próżniowych Sterowanie ręczne Ustawić 1, aby przełączyć na tryb ręczny, po zakończeniu testów ustawić ponownie Sterowanie pompą solarną Wybrać 1, co pozwoli wyregulować przepływ (odczyt przepływu: kod 360) Przepływ w obwodzie solarnym (l/ min) Ciśnienie w obwodzie solarnym Pojemność zasobnika Wybrać pojemność zamontowanego zasobnika emperatura czujnika słonecznego Dolny czujnik zasobnika Górny czujnik zasobnika Usterki 214 Ustawić parametr 321 na 1 przy pomocy interfejsu systemowego (patrz Informacje ogólne) 23

12 OK Extra zasobnik solarny ze standardowym kotłem i zbiornikiem Zasada działania Pompa solarna Extra zasobnika solarnego zostaje uruchomiona, gdy temperatura czujnika kolektora słonecznego wzrasta powyżej 30 C i przekracza o 8 C (ustawienie domyślne) temperaturę czujnika umieszczonego w dolnej części zasobnika. Gdy użytkownik korzysta z ciepłej wody, woda jest pobierana z zasobnika, a następnie mieszana (w razie potrzeby) z wodą zimną w celu zapewnienia odpowiedniej temperatury ciepłej wody użytkowej (maksymalnie 55 C). Woda wpływa do standardowego zasobnika. Jest w nim podgrzewana, jeśli nie jest wystarczająco ciepła (w przypadku braku słońca). Kolektory słoneczne Instalacja istniejąca Standardowy kocioł systemowy Extra zasobnik solarny z 1 wężownicą CYLINDER CYLINDER Podłączenie o solar panel do sensor czujnika kolektorów słonecznych Standardowy zasobnik P1 Flow1 Saux2 Saux1 Karta Extra zasobnika solarnego Integrated Solar Cylinder Control ox Płytka interfejsu systemowego ack of the Expert Control DC AUX V N L P1 V1 AUX1 N L L- N L+ A1 A1 S4 24

13 1. Zamontować kolektory i przewody rurowe w sposób wskazany w instrukcji dołączonej do kolektorów słonecznych. Zainstalować czujnik na wyjściu kolektorów. 2. Zamontować Extra zasobnik solarny w sposób opisany w dołączonej do niego instrukcji: - Podłączyć dopływ zimnej wody do zespołu zabezpieczającego. - Podłączyć wyjście zasobnika (zawór termostatyczny) do wejścia standardowego kotła. - Podłączyć syfon. - Podłączyć przewody rurowe obwodu solarnego. - Podłączyć zbiornik wyrównawczy solarny. - Podłączyć zbiornik na odzyskiwany glikol. 3. Podłączenia elektryczne (patrz schemat) Zasilanie Extra zasobnika solarnego musi być podłączone zgodnie z zaleceniami podanymi w dołączonej do niego instrukcji. 4. Uruchomienie Napełnić i odpowietrzyć zasobnik. Napełnić i odpowietrzyć układ ogrzewania (kod 721). Wyregulować ciśnienie w solarnym zbiorniku wyrównawczym. Napełnić obwód solarny glikolem monopropylenowym i dokładnie odpowietrzyć układ. Wyregulować ciśnienie w obwodzie solarnym (kod 361). Wyregulować przepływ, zaczynając od niskiej prędkości (0,5 l/m 2 czujnika) kod 340, 341, 360. USAWIENIA Kod Opis Czynność Ustawienie komfortowej temperatury ciepłej wody użytkowej Ustawić żądaną temperaturę w zakresie od 40 do 60 C Schemat instalacji hydraulicznej Wybrać 1 (z jedną wężownicą) Funkcja kontroli kolektora Wybrać 1 w przypadku przewodów próżniowych Sterowanie ręczne Ustawić 1, aby przełączyć na tryb ręczny, po zakończeniu testów ustawić ponownie Sterowanie pompą solarną Wybrać 1, co pozwoli wyregulować przepływ (odczyt przepływu: kod 360) Przepływ w obwodzie solarnym (l/ min) Ciśnienie w obwodzie solarnym Pojemność zasobnika Wybrać pojemność zamontowanego zasobnika emperatura czujnika słonecznego Dolny czujnik zasobnika Górny czujnik zasobnika emperatura na wejściu wężownicy solarnej emperatura na wyjściu wężownicy solarnej Storingen 214 Ustawić parametr 321 na 1 przy pomocy interfejsu systemowego (patrz Informacje ogólne) 25
