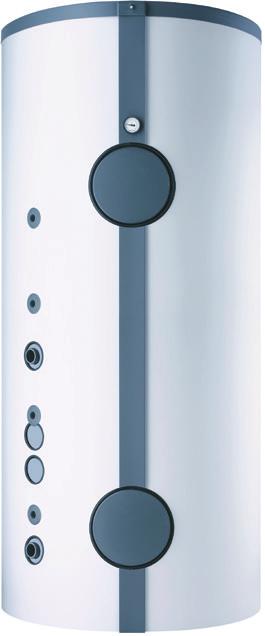

90 91 SBB 751-1001 / SOL Bezwężownicowy, stojący, ciśnieniowy zasobnik ciepłej wody użytkowej. Wykonany ze stali i pokryty od wewnątrz specjalną emalią antykorozyjną anticor. Zasobniki SBB.

1 90 91 SBB / SOL Bezwężownicowy, stojący, ciśnieniowy zasobnik ciepłej wody użytkowej. Wykonany ze stali i pokryty od wewnątrz specjalną emalią antykorozyjną anticor. Zasobniki SBB...SOL dodatkowo posiadają w dolnej części wbudowaną wężownicę do podłączenia dodatkowego źródła ciepła np. kolektorów słonecznych. Zasobniki SBB /SOL przeznaczone są do ogrzewania i magazynowania ciepłej wody użytkowej przy współpracy z pompami ciepła dużej mocy. Ogrzewanie wody użytkowej i ładowanie zasobnika odbywa się poprzez stację ładowania WTS E, dostępną jako osprzęt dodatkowy. Istnieje także możliwość zamontowania dodatkowego elektrycznego kołnierza grzejnego (typ FCR 28). Wyposażenie standardowe obejmuje: zasobnik bez izolacji, anodę ochronną, termometr, czujnik temperatury. Dodatkowe wyposażenie obowiązkowe: izolacja cieplna Thermodul WDH. SBB 751 Dane techniczne SBB 751 SBB 751 SOL SBB 1001 SBB 1001 SOL Dane hydrauliczne Pojemność znamionowa l Pojemność wężownicy l 18,8 24,4 Powierzchnia wężownicy m 2 3 3,9 Spadek ciśnienia w wężownicy przy przepływie 1,0 m³/h hpa Objętość wody zmieszanej o temp. 40 C (15 C/60 C) l Ograniczenia / limity Max. dopuszczalne ciśnienie MPa Ciśnienie próby hydraulicznej MPa 1,5 1,5 1,5 1,5 Max. dopuszczalna temperatura C Maksymalne natężenie przepływu l/min Max. zalecana powierzchnia apertury kolektorów m Wymiary Wysokość mm mm z izolacją mm Wysokość pochylonego zbiornika mm Waga Ciężar zbiornika napełnionego kg Ciężar zbiornika pustego kg

2 SBB 751 SOL i18 c07 c06 h43 c10 i03 h05 d25 d21 c01 d26 h28 i02 d22 D SBB 751 SOL c01 Podłączenie zimnej wody c06 Podłączenie ciepłej wody c07 Podłączenie ciepłej wody (opcja) c10 Cyrkulacja G 1 A d21 Zasilanie stacji ładowania d22 Powrót stacji ładowania d25 Zasilanie instalacji solarnej G 1 d26 Powrót instalacji solarnej G 1 h05 Czujnik temperatury c.w.u. Czujnik temperatury c.w.u. (opcja) h28 Czujnik temperatury instalacji solarnej h43 Termometr mm 14,5 i02 Kołnierz 1 rozstawu śrub i03 Kołnierz 2 rozstawu śrub i18 Anoda ochronna G 1¼

3 92 93 SBB 751 D SBB 751 c01 Podłączenie zimnej wody c06 Podłączenie ciepłej wody c07 Podłączenie ciepłej wody (opcja) c10 Cyrkulacja G 1 A d21 Stacja ładowania - zasilanie d22 Stacja ładowania - powrót d24 Stacja ładowania - powrót (opcja) d35 Dodatkowe źródło ciepła - zasilanie (opcja) d36 Dodatkowe źródło ciepła - powrót (opcja) h05 Tuleja czujnika temp. c.w.u. Tulejka czujnika temp. c.w.u. (opcja) h43 Termometr mm 14,5 i02 Kołnierz 1 rozstawu śrub i03 Kołnierz 2 rozstawu śrub i18 Anoda ochronna G 1¼

4 SBB 1001 SOL D SBB 1001 SOL c01 Podłączenie zimnej wody c06 Podłączenie ciepłej wody c07 Podłączenie ciepłej wody (opcja) c10 Cyrkulacja G 1 A d21 Zasilanie stacji ładowania d22 Powrót stacji ładowania d25 Zasilanie instalacji solarnej G 1 d26 Powrót instalacji solarnej G 1 h05 Czujnik temperatury c.w.u. Czujnik temperatury c.w.u. (opcja) h28 Czujnik temperatury instalacji solarnej h43 Termometr mm 14,5 i02 Kołnierz 1 rozstawu śrub i03 Kołnierz 2 rozstawu śrub i18 Anoda ochronna G 1¼

5 94 95 SBB 1001 c06 i18 c07 h43 c10 i03 h05 d25 d21 c01 d26 h28 i02 d22 D SBB 1001 c01 Podłączenie zimnej wody c06 Podłączenie ciepłej wody c07 Podłączenie ciepłej wody (opcja) c10 Cyrkulacja G 1 A d21 Stacja ładowania - zasilanie d22 Stacja ładowania - powrót d24 Stacja ładowania - powrót (opcja) d35 Dodatkowe źródło ciepła - zasilanie (opcja) d36 Dodatkowe źródło ciepła - powrót (opcja) h05 Tuleja czujnika temp. c.w.u. Tulejka czujnika temp. c.w.u. (opcja) h43 Termometr mm 14,5 i02 Kołnierz 1 rozstawu śrub i03 Kołnierz 2 rozstawu śrub i18 Anoda ochronna G 1¼

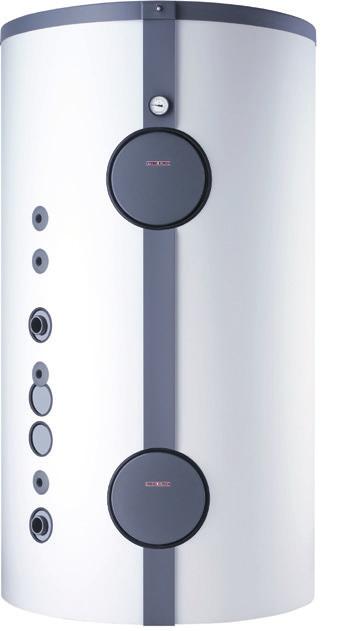

104 105 Izolacja cieplna WDH WDH SBB Izolacja termiczna - Thermodul do 800/1000/1500 W (SOL) Wysokiej jakości izolacja cieplna wykonana z wysokogatunkowego EPTS, z wtrąceniami grafitu, zapewnia

6 Izolacja cieplna WDH WDH SBB Izolacja termiczna - Thermodul do 800/1000/1500 W (SOL) Wysokiej jakości izolacja cieplna wykonana z wysokogatunkowego EPTS, z wtrąceniami grafitu, zapewnia minimalne straty ciepła. Płaszcz zewnętrzny biały, pokrywa w kolorze bazaltowo-szarym. Grubość 110 mm (główna izolacja cieplna o grubości 90 mm oraz powłoka z włókien poliestru o grubości 20 mm). Mocowanie: listwa mocująca. WDH 601 Przeznaczona dla 601 W, WDH 801 WDH 1001 WDH W, 1001 W, 1501 W, Wysokość mm mm Grubość izolacji mm Zużycie energii w trybie gotowości/24 h kwh 2,6 2,9 3,5 4,3 przy 65 C Wysokiej jakości izolacja cieplna wykonana z wysokogatunkowego EPTS, z wtrąceniami grafitu, zapewnia minimalne straty ciepła. Płaszcz zewnętrzny biały, pokrywa w kolorze bazaltowo-szarym. Grubość 110 mm (główna izolacja cieplna o grubości 90 mm oraz powłoka z włókien poliestru o grubości 20 mm). Mocowanie: listwa mocująca. Izolacja termiczna - Thermodul do SBB 751/1001 (SOL) WDH 751 SBB WDH 1001 SBB Przeznaczona dla SBB 751 i 751 SOL SBB 1001 i 1001 SOL Wysokość mm mm Grubość izolacji mm Zużycie energii w trybie gotowości/24 h przy 65 C kwh 2,9 3,6 Wysokiej jakości izolacja cieplna wykonana z wysokogatunkowego EPTS, z wtrąceniami grafitu, zapewnia minimalne straty ciepła. Płaszcz zewnętrzny biały, pokrywa w kolorze bazaltowo-szarym. Grubość 110 mm (główna izolacja cieplna o grubości 90 mm oraz powłoka z włókien poliestru o grubości 20 mm). Mocowanie: listwa mocująca. Izolacja termiczna - Thermodul do SBB 600/800/1000 (SOL) Przeznaczona dla Wysokość Grubość izolacji Zużycie energii w trybie gotowości/24 h przy 65 C WDH 600 SBB WDH 800 SBB WDH 1000 SBB SBB 600 WP SOL SBB 800 WP SOL SBB 1000 WP SOL mm mm mm kwh 2,7 3 3,7
