1 MAKING MODERN LIVING POSSIBLE Opis techniczny
2 Danfoss A/S nie ponosi odpowiedzialności z tytułu gwarancji w przypadku postępowania niezgodnego z instrukcją w czasie instalacji lub obsługi urządzenia. Oryginalna instrukcja została napisana w języku angielskim. Instrukcje w innych językach są tłumaczeniem oryginału. (Dyrektywa 2006/42/WE) Copyright Danfoss A/S
3 Spis treści 1 Informacje o pompie ciepła Komponenty Przegląd systemów Z zasobnikiem z wężownicą WT-C oraz podgrzewaczem końcowym z obiegu gazu gorącego Z zasobnikiem WT-S Z 2 zasobnikami WT-C Z 2 zasobnikami WT-C oraz buforem ciepła Z 2 pompami ciepła z 2 zasobnikami WT-C oraz buforem ciepła Dane techniczne Min./maks. temperatura robocza R410A Charakterystyki Temperatura zasilania 35 C dla XL Temperatura zasilania 55 C dla XL Temperatura zasilania 35 C dla L Temperatura zasilania 55 C dla L Temperatura zasilania 35 C dla M Temperatura zasilania 55 C dla M Danfoss Heating Solutions VFJSB349 3
4 1 Informacje o pompie ciepła Aby ułatwić montaż oraz późniejsze prace kontrolne i konserwacyjne, należy zapewnić wokół pompy ciepła wolną przestrzeń mm mm mm mm 400 mm 900 mm 849 mm 756 mm 500 mm , 0 mm 300 mm 4 VFJSB349 Danfoss Heating Solutions

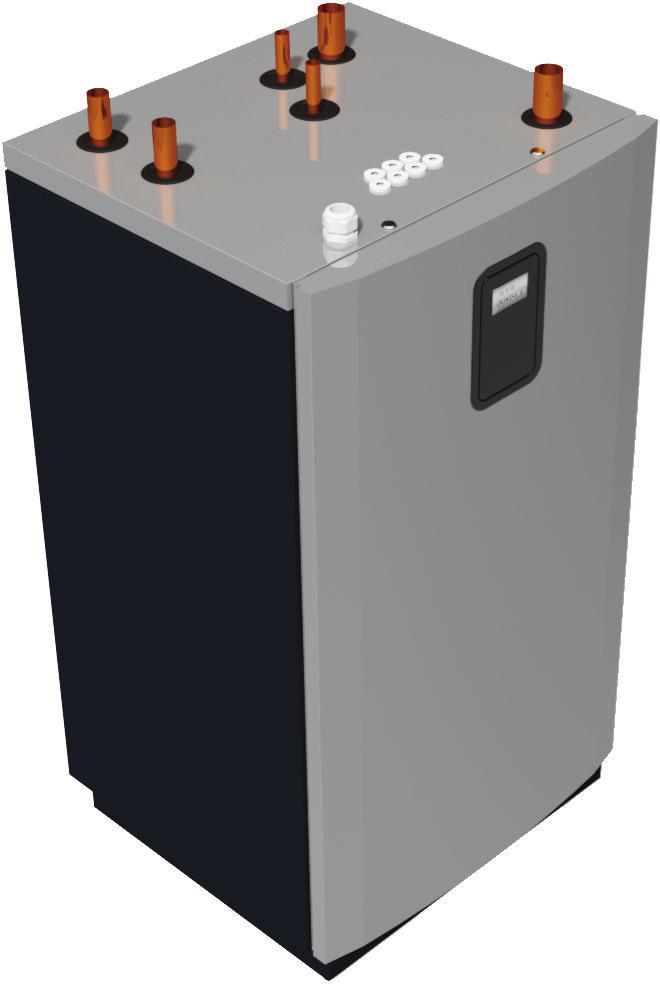

5 2 Komponenty Strzałki pokazują wejście oraz wyjście pompy ciepła. 1. Rurociąg powrotny, instalacja grzewcza 2. Rurociąg zasilający, instalacja grzewcza 3. Rurociąg zasilający z wymiennika gazu gorącego do zasobnika CWU 4. Rurociąg powrotny do wymiennika gazu gorącego z zasobnika CWU 5. Wyjście do obiegu dolnego źródła 6. Wejście z obiegu dolnego źródła 7. Przepust dla przewodów zasilających 8. Przepust dla przewodów komunikacyjnych oraz czujników temperatury 9. Panel sterowania 10. Falownik 11. Kompensator gumowy 12. Wymiennik gazu gorącego 13. Złącze serwisowe, wysokie ciśnienie 14. Przetwornik wysokiego ciśnienia 15. Presostat bezpieczeństwa wysokiego ciśnienia 16. Pompa obiegu skraplacza 17. Skraplacz 18. Osuszacz 19. Pompa obiegu dolnego źródła 20. Przetwornik niskiego ciśnienia 21. Złącze serwisowe, niskie ciśnienie 22. Parownik 23. Sprężarka 24. Elektroniczny zawór rozprężny Czynnik obiegu dolnego źródła Podłączenia, średnica rur w mm System grzewczy Wymiennik gazu gorącego Danfoss Heating Solutions VFJSB349 5
6 3 Przegląd systemów 3.1 Z zasobnikiem z wężownicą WT-C oraz podgrzewaczem końcowym z obiegu gazu gorącego 7. Pompa ciepła 10. Zasilanie 11. Powrót 12. Woda zimna 13. Ciepła woda użytkowa 14. Cyrkulacja ciepłej wody użytkowej 18. Zasobnik CWU 19. Zasobnik CWU 31. Pompa cyrkulacyjna CWU 34. Pompa obiegowa (obieg gazu gorącego) 36. Pompa obiegowa (systemowa) 45. Moduł sterowania 50. Czujnik temperatury zewnętrznej 51. Czujnik temperatury zasilania, systemowy 53. Czujnik temperatury CWU, dolny 55. Czujnik temperatury CWU, górny 56. Czujnik temperatury cyrkulacji CWU (TWC) 75. Zawór mieszający 77. Zawór przełączający CWU 82. Zawór równoważący 83. Zawór zwrotny 86. Zawór bezpieczeństwa (1,5 bar) 90. Filtr siatkowy (obieg grzewczy) 91. Filtr siatkowy (obieg gazu gorącego) 92. Filtr siatkowy (obieg dolnego źródła) 111. Naczynie wyrównawcze (czynnik obiegu dolnego źródła) 112. Naczynie wzbiorcze 115. Grzałka nurnikowa 117. Podgrzewacz pomocniczy 121. Wejście z obiegu dolnego źródła 122. Wyjście do obiegu dolnego źródła 6 VFJSB349 Danfoss Heating Solutions
7 3.2 Z zasobnikiem WT-S 7. Pompa ciepła 10. Zasilanie 11. Powrót 12. Woda zimna 13. Ciepła woda użytkowa 14. Cyrkulacja ciepłej wody użytkowej 18. Zasobnik CWU 19. Zasobnik CWU 31. Pompa cyrkulacyjna CWU 34. Pompa obiegowa (obieg gazu gorącego) 36. Pompa obiegowa (systemowa) 35. Pompa obiegowa (obieg ładowania CWU) 45. Moduł sterowania 50. Czujnik temperatury zewnętrznej 51. Czujnik temperatury zasilania, systemowy 53. Czujnik temperatury CWU, dolny 55. Czujnik temperatury CWU, górny 56. Czujnik temperatury cyrkulacji CWU (TWC) 66. Wymiennik ładowania CWU (WCS) 73. Zawór regulacyjny ładowaniem CWU (WCS) 75. Zawór mieszający 77. Zawór przełączający CWU 82. Zawór równoważący 83. Zawór zwrotny 86. Zawór bezpieczeństwa (1,5 bar) 90. Filtr siatkowy (obieg grzewczy) 91. Filtr siatkowy (obieg gazu gorącego) 92. Filtr siatkowy (obieg dolnego źródła) 111. Naczynie wyrównawcze (czynnik obiegu dolnego źródła) 112. Naczynie wzbiorcze 115. Grzałka nurnikowa 117. Podgrzewacz pomocniczy 121. Wejście z obiegu dolnego źródła 122. Wyjście do obiegu dolnego źródła Danfoss Heating Solutions VFJSB349 7
8 3.3 Z 2 zasobnikami WT-C 7. Pompa ciepła 10. Zasilanie 11. Powrót 12. Woda zimna 13. Ciepła woda użytkowa 14. Cyrkulacja ciepłej wody użytkowej 18. Zasobnik CWU 19. Zasobnik CWU 31. Pompa cyrkulacyjna CWU 34. Pompa obiegowa (obieg gazu gorącego) 36. Pompa obiegowa (systemowa) 45. Moduł sterowania 50. Czujnik temperatury zewnętrznej 51. Czujnik temperatury zasilania, systemowy 53. Czujnik temperatury CWU, dolny 55. Czujnik temperatury CWU, górny 56. Czujnik temperatury cyrkulacji CWU (TWC) 75. Zawór mieszający 77. Zawór przełączający CWU 82. Zawór równoważący 83. Zawór zwrotny 86. Zawór bezpieczeństwa (1,5 bar) 90. Filtr siatkowy (obieg grzewczy) 91. Filtr siatkowy (obieg gazu gorącego) 92. Filtr siatkowy (obieg dolnego źródła) 111. Naczynie wyrównawcze (czynnik obiegu dolnego źródła) 112. Naczynie wzbiorcze 115. Grzałka nurnikowa 117. Podgrzewacz pomocniczy 121. Wejście z obiegu dolnego źródła 122. Wyjście do obiegu dolnego źródła 8 VFJSB349 Danfoss Heating Solutions
9 3.4 Z 2 zasobnikami WT-C oraz buforem ciepła 7. Pompa ciepła 10. Zasilanie 11. Powrót 12. Woda zimna 13. Ciepła woda użytkowa 14. Cyrkulacja ciepłej wody użytkowej 18. Zasobnik CWU 19. Zasobnik CWU 23. Bufor 31. Pompa cyrkulacyjna CWU 34. Pompa obiegowa (obieg gazu gorącego) 36. Pompa obiegowa (systemowa) 45. Moduł sterowania 50. Czujnik temperatury zewnętrznej 51. Czujnik temperatury zasilania, systemowy 53. Czujnik temperatury CWU, dolny 55. Czujnik temperatury CWU, górny 56. Czujnik temperatury cyrkulacji CWU (TWC) 75. Zawór mieszający 77. Zawór przełączający CWU 82. Zawór równoważący 83. Zawór zwrotny 86. Zawór bezpieczeństwa (1,5 bar) 90. Filtr siatkowy (obieg grzewczy) 91. Filtr siatkowy (obieg gazu gorącego) 92. Filtr siatkowy (obieg dolnego źródła) 112. Naczynie wzbiorcze 115. Grzałka nurnikowa 117. Podgrzewacz pomocniczy 121. Wejście z obiegu dolnego źródła 122. Wyjście do obiegu dolnego źródła Danfoss Heating Solutions VFJSB349 9
10 3.5 Z 2 pompami ciepła z 2 zasobnikami WT-C oraz buforem ciepła 7. Pompa ciepła 10. Zasilanie 11. Powrót 12. Woda zimna 13. Ciepła woda użytkowa 14. Cyrkulacja ciepłej wody użytkowej 18. Zasobnik CWU 19. Zasobnik CWU 23. Bufor 31. Pompa cyrkulacyjna CWU 34. Pompa obiegowa (obieg gazu gorącego) 36. Pompa obiegowa (systemowa) 45. Moduł sterowania 50. Czujnik temperatury zewnętrznej 51. Czujnik temperatury zasilania, systemowy 53. Czujnik temperatury CWU, dolny 55. Czujnik temperatury CWU, górny 56. Czujnik temperatury cyrkulacji CWU (TWC) 75. Zawór mieszający 77. Zawór przełączający CWU 82. Zawór równoważący 83. Zawór zwrotny 86. Zawór bezpieczeństwa (1,5 bar) 90. Filtr siatkowy (obieg grzewczy) 91. Filtr siatkowy (obieg gazu gorącego) 92. Filtr siatkowy (obieg dolnego źródła) 111. Naczynie wyrównawcze (czynnik obiegu dolnego źródła) 112. Naczynie wzbiorcze 115. Grzałka nurnikowa 117. Podgrzewacz pomocniczy 121. Wejście z obiegu dolnego źródła 122. Wyjście do obiegu dolnego źródła 10 VFJSB349 Danfoss Heating Solutions
11 4 Dane techniczne M L XL Czynnik chłodniczy Typ R410A Ilość kg 4,1 5,7 8,7 Ciśnienie próbne (ciśnienie niskie/ciśnienie wysokie) MPa 3.0/4.3 Ciśnienie robocze MPa 4,3 Sprężarka Typ Scroll Olej Dane elektryczne 3~N Zasilanie elektryczne Wolty 400 Moc znamionowa sprężarki kw 17,50 22,20 32,50 Moc znamionowa pomp obiegowych kw 0, Bezpiecznik A Moc zwarcia (Ssc) 11 MVA 2,1 2,4 3,2 Wydajność COP 1 4,49 4,5 4,71 Wydajność grzewcza 1 kw 26,73 35,6 52,0 Moc wejściowa 1 kw 5,95 7,91 11,0 SCOP 5, ,1 13 5,3 14 Klasa wydajności energetycznej wysokotemperaturowej pompy ciepła do sezonowego ogrzewania pomieszczeń Klasa wydajności energetycznej niskotemperaturowej pompy ciepła do sezonowego ogrzewania pomieszczeń Klasa wydajności energetycznej wysokotemperaturowego systemu do sezonowego ogrzewania pomieszczeń Klasa wydajności energetycznej niskotemperaturowego systemu do sezonowego ogrzewania pomieszczeń POE A++ A++ A++ A++ A++ A++ A+++ A+++ A+++ A+++ A+++ A+++ Zakres mocy 2 kw Przepływ nominalny 3 Obieg dolnego źródła 4 I/s 1,9 2,31 3,34 Obieg grzewczy I/s 0,67 0,89 1,29 Ciśnienie dyspozycyjne 5 Obieg dolnego źródła kpa 72,1 111,6 77* Obieg grzewczy kpa 75, * Wewnętrzny spadek ciśnienia Skraplacz kpa 10,9 2,9 9,0 5 Parownik kpa 63,1 28,4 40,0 Maksymalne ciśnienie w instalacji Czynnik obiegu dolnego źródła bar 6,0 Czynnik grzewczy bar 6,0 Temperatura maks./min. 6 Obieg dolnego źródła C 20/-10 Obieg czynnika chłodniczego temp. maks./min. Obieg grzewczy 7 C 65/20 Niskie ciśnienie MPa 0,23 Wysokie ciśnienie MPa 4,3 Poziom mocy akustycznej 8 db (A) Poziom mocy akustycznej 9 db (A) Substancja zapobiegająca Roztwór etanolu i wody, -17 C ±2 zamarzaniu 10 Ciężar kg *Uwaga: Należy porównać z wymaganiami instalacji grzewczej budynku. Powyżej przedstawione dane dotyczą tylko nominalnej prędkości obrotowej sprężarki oraz przepływu. Danfoss Heating Solutions VFJSB349 11
12 1) B0/W35, wg normy EN14511 z uwzględnieniem pompy obiegowej przy prędkości obrotowej sprężarki 3600 obr./min. 2) Prędkość obrotowa sprężarki obr./min. 3) Przepływ nominalny: obieg grzewczy Δ10K, obieg dolnego źródła Δ3K przy 3600 obr./min. 4) Czynnik obiegu dolnego źródła: alkohol etylowy z wodą. 5) Przy przepływie znamionowym. 6) Proszę pamiętać, że nie jest możliwe uzyskanie wszystkich kombinacji temperatur czynnika obiegu dolnego źródła i temperatur czynnika grzewczego. 7) Minimalna temperatura powrotu 5 C. 8) B0/W35, przy 6000 obr./min wg EN12102 oraz EN ) B0/W35, przy 1500 obr./min zgodnie z EN12102 oraz EN ) Przed zastosowaniem czynnika obiegu dolnego źródła należy sprawdzić lokalne przepisy i wymagania techniczne 11) To urządzenie jest zgodne z normą IEC , która zapewnia, że moc zwarcia Ssc jest większa bądź równa wartości xx (patrz tabelka dla wartości ML oraz XL) w punkcie styku zasilania użytkownika z systemem publicznym. Do obowiązków montera lub użytkownika należy zapewnienie, po konsultacji z operatorem sieci dystrybucyjnej w razie konieczności, że urządzenie jest podłączone wyłącznie do sieci, w której moc zwarcia Ssc jest większa bądź równa wartości xx (patrz tabelka dla wartości M, L i XL). 12) B0/W35, zgodnie z EN14825, Cold Climate, Pdesign 45 kw 13) B0/W35, zgodnie z EN14825, Cold Climate, Pdesign 55 kw 14) B0/W35, zgodnie z EN14825, Cold Climate, Pdesign 73 kw 4.1 Min./maks. temperatura robocza R410A T water C T brine C R410A T czynnik obiegu dolnego źródła C T czynnik grzewczy C VFJSB349 Danfoss Heating Solutions
13 5 Charakterystyki 5.1 Temperatura zasilania 35 C dla XL Moc grzewcza dla temperatury zasilania 35 C przy różnych prędkościach obrotowych sprężarki oraz temperaturach czynnika dolnego źródła. 120 W kw rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm C obr./min Temperatura czynnika dolnego źródła Moc grzewcza (kw) 18,53 22,36 25,06 Moc elektryczna (kw) 4,62 4,60 4,46 COP 4,01 4,86 5,62 Moc grzewcza (kw) 39,59 43,97 49,50 Moc elektryczna (kw) 9,55 9,35 9,36 COP 4,15 4,70 5,29 Moc grzewcza (kw) 45,04 52,18 58,50 Moc elektryczna (kw) 10,98 11,09 10,95 COP 4,10 4,71 5,34 Moc grzewcza (kw) 62,12 65,85 72,89 Moc elektryczna (kw) 15,43 15,58 15,71 COP 4,03 4,23 4,64 Moc grzewcza (kw) 84,61 87,79 96,03 Moc elektryczna (kw) 21,64 22,27 21,47 COP 3,91 3,94 4,47 Danfoss Heating Solutions VFJSB349 13
14 5.2 Temperatura zasilania 55 C dla XL Moc grzewcza dla temperatury zasilania 55 C przy różnych prędkościach obrotowych sprężarki oraz temperaturach czynnika dolnego źródła. 100 W kw rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm C obr./min Temperatura czynnika dolnego źródła Moc grzewcza (kw) 17,17 19,88 21,62 Moc elektryczna (kw) 7,13 7,14 7,16 COP 2,41 2,79 3,02 Moc grzewcza (kw) 35,39 39,75 45,35 Moc elektryczna (kw) 13,39 13,44 13,54 COP 2,64 2,96 3,35 Moc grzewcza (kw) 41,77 47,87 53,86 Moc elektryczna (kw) 16,35 16,69 16,08 COP 2,56 2,87 3,35 Moc grzewcza (kw) 52,38 59,00 67,53 Moc elektryczna (kw) 20,18 20,53 20,71 COP 2,60 2,87 3,26 Moc grzewcza (kw) 69,77 78,33 88,30 Moc elektryczna (kw) 28,00 27,86 29,00 COP 2,49 2,81 3,04 14 VFJSB349 Danfoss Heating Solutions
15 5.3 Temperatura zasilania 35 C dla L Moc grzewcza dla temperatury zasilania 35 C przy różnych prędkościach obrotowych sprężarki oraz temperaturach czynnika dolnego źródła. 120 W kw rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm C obr./min Temperatura czynnika dolnego źródła Moc grzewcza (kw) 12,84 14,55 16,72 Moc elektryczna (kw) 3,36 3,34 3,32 COP 3,82 4,35 5,03 Moc grzewcza (kw) 25,43 28,76 34,22 Moc elektryczna (kw) 6,50 6,55 6,63 COP 3,91 4,39 5,16 Moc grzewcza (kw) 30,42 35,85 41,13 Moc elektryczna (kw) 7,81 7,90 8,15 COP 3,90 4,54 5,05 Moc grzewcza (kw) 37,86 44,11 50,64 Moc elektryczna (kw) 9,99 10,23 10,58 COP 3,79 4,31 4,79 Moc grzewcza (kw) 50,86 58,55 67,27 Moc elektryczna (kw) 14,45 15,03 15,78 COP 3,52 3,89 4,29 Danfoss Heating Solutions VFJSB349 15
16 5.4 Temperatura zasilania 55 C dla L Moc grzewcza dla temperatury zasilania 55 C przy różnych prędkościach obrotowych sprężarki oraz temperaturach czynnika dolnego źródła. 100 W kw rpm 3000 rpm 3600 rpm 4500 rpm 6000 rpm C obr./min Temperatura czynnika dolnego źródła 0 +5 Moc grzewcza (kw) 13,43 14,92 Moc elektryczna (kw) 5,23 5,02 COP 2,57 2,97 Moc grzewcza (kw) 27,11 29,82 Moc elektryczna (kw) 9,49 9,31 COP 2,86 3,20 Moc grzewcza (kw) 33,13 38,28 Moc elektryczna (kw) 11,05 11,20 COP 2,30 3,42 Moc grzewcza (kw) 40,98 46,87 Moc elektryczna (kw) 14,26 14,51 COP 2,87 3,23 Moc grzewcza (kw) 55,36 63,05 Moc elektryczna (kw) 19,83 20,48 COP 2,79 3,08 16 VFJSB349 Danfoss Heating Solutions
17 5.5 Temperatura zasilania 35 C dla M Moc grzewcza dla temperatury zasilania 35 C przy różnych prędkościach obrotowych sprężarki oraz temperaturach czynnika dolnego źródła W35 kw rpm 3000 rpm C 3600 rpm 4500 rpm 6000 rpm obr./min Temperatura czynnika dolnego źródła Moc grzewcza (kw) 9,64 10,99 12,96 Moc elektryczna (kw) 2,45 2,42 2,55 COP 3,93 4,54 5,08 Moc grzewcza (kw) 19,34 22,65 26,22 Moc elektryczna (kw) 4,91 4,92 5,14 COP 3,94 4,60 5,10 Moc grzewcza (kw) 23,30 27,02 31,33 Moc elektryczna (kw) 6,02 6,07 6,36 COP 3,87 4,45 4,92 Moc grzewcza (kw) 29,22 33,58 39,01 Moc elektryczna (kw) 7,68 7,80 8,19 COP 3,81 4,31 4,76 Moc grzewcza (kw) 38,61 43,68 48,74 Moc elektryczna (kw) 10,93 11,19 11,73 COP 3,53 3,90 4,16 Danfoss Heating Solutions VFJSB349 17
18 5.6 Temperatura zasilania 55 C dla M Moc grzewcza dla temperatury zasilania 55 C przy różnych prędkościach obrotowych sprężarki oraz temperaturach czynnika dolnego źródła. 50 W55 40 kw rpm 3000 rpm 3600 rpm 4500 rpm C 6000 rpm obr./min Temperatura czynnika dolnego źródła 0 5 Moc grzewcza (kw) 9,94 11,71 Moc elektryczna (kw) 3,87 4,11 COP 2,57 2,85 Moc grzewcza (kw) 20,43 23,24 Moc elektryczna (kw) 7,24 7,49 COP 2,82 3,10 Moc grzewcza (kw) 24,77 28,18 Moc elektryczna (kw) 8,70 8,95 COP 2,85 3,15 Moc grzewcza (kw) 31,28 35,59 Moc elektryczna (kw) 10,89 11,13 COP 2,87 3,20 Moc grzewcza (kw) 41,52 46,85 Moc elektryczna (kw) 13,42 13,80 COP 2,71 2,95 18 VFJSB349 Danfoss Heating Solutions
19 Danfoss Heating Solutions VFJSB349 19
20 Danfoss Heat Pumps Box 950 SE ARVIKA Phone Internet: Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Danfoss Heating Solutions, logotyp Danfoss Heating Solutions są znakami towarowymi Danfoss A/S. Wszystkie prawa zastreżone. VFJSB349 Produced by Danfoss Heating Solutions 2014
