INTEGRACYJNY WYMIENNIK CIEPŁA CONNECT II

Transkrypt

1 INTEGRACYJNY WYMIENNIK CIEPŁA CONNECT II INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA Dział Techniczny: ul. Pasternik 76, Kraków tel fax tel. kom Styczeń 2014

2 1. WSTĘP Przekrój i wymiary urządzenia Dane techniczne urządzenia Schematy ideowe podłączenia i opis instalacji Zastosowanie wymiennika schematy instalacji Charakterystyka hydrauliczna wymiennika CONNECT II

3 1. WSTĘP Integracyjny wymiennik ciepła CONNECT to urządzenie przeznaczone do pracy w pompowych instalacjach centralnego ogrzewania, centralnej ciepłej wody użytkowej, wentylacji i klimatyzacji. Connect jest to opatentowane i innowacyjne urządzenie, które może pracować z urządzeniami do 55 kw mocy. Do głównych zadań wymiennika Connect należy przede wszystkim połączenie urządzeń, które: pracują w różnych systemach (zamkniętym i otwartym); różnych czynnikach (woda i glikol) oraz w różnych zakresach temperatur (pompa ciepła, kocioł gazowy kondensacyjny). Pozostałe funkcje wymiennika Connect: zarządzanie warstwami temperaturowymi; zastąpienie sprzęgła hydraulicznego; zastępuje wymiennik rurowy lub płytowy; zastępuje odmulacz; separuje powietrze; odpowietrza instalację; może również pełnić rolę mini bufora energii. Integracyjny wymiennik ciepła Connect to: o proste urządzenie ułatwiające integrację skomplikowanych instalacji grzewczych, o rozwiązanie problemów związanych z połączeniem w jednej instalacji urządzeń i odbiorników o różnych czynnikach grzewczych, różnych ciśnieniach roboczych, różnych obiegach i pracujących w różnych układach, o możliwość prostego separowania obiegów grzewczych, o wyeliminowanie zakłóceń obiegów, o prosty i szybki montaż instalacji bez dodatkowych urządzeń (mniejsza ilość pomp, brak konieczności montowania wymiennika płytowego), o prosty układ sterowania, o dedykowane rozdzielacze z podejściami pod pompy. Rozwiązanie zastrzeżone P W

4 2. Przekrój i wymiary urządzenia CONNECT zbudowany jest ze stali nierdzewnej kwasoodpornej, natomiast zespół wymiennika rurowego z rury nierdzewnej karbowanej, co znacznie ogranicza podatność na korozję. Konstrukcja urządzenia zapobiega odkładaniu się kamienia kotłowego. Wymiennik składa się z trzech części tj. pierwotnej, wtórnej i części wewnętrznego wymiennika spiralnego. Część pierwotna i wtórna tworzą zbiornik, który spełnia rolę sprzęgła hydraulicznego. Na zbiorniku zamontowane są króćce na czujnik temperatury, odpowietrznik oraz odmulacz. Spirala wymiennika zakończona jest kolektorami zbiorczymi. CONNECT II ma wbudowane dwa zespoły wymienników ciepła. Rys 1. Budowa wymiennika Connect II 4

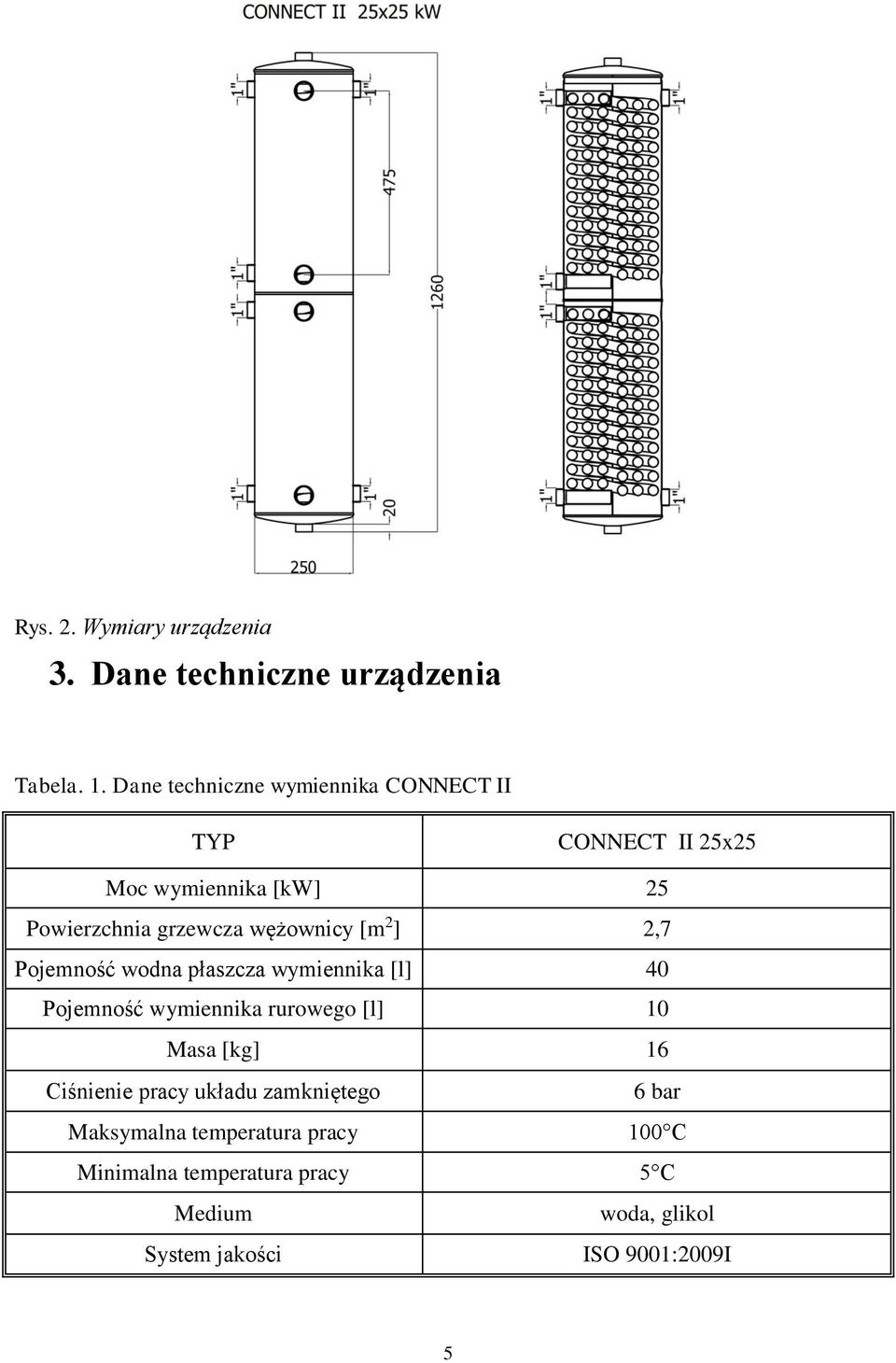

5 Rys. 2. Wymiary urządzenia 3. Dane techniczne urządzenia Tabela. 1. Dane techniczne wymiennika CONNECT II TYP CONNECT II 25x25 Moc wymiennika [kw] 25 Powierzchnia grzewcza wężownicy [m 2 ] 2,7 Pojemność wodna płaszcza wymiennika [l] 40 Pojemność wymiennika rurowego [l] 10 Masa [kg] 16 Ciśnienie pracy układu zamkniętego 6 bar Maksymalna temperatura pracy 100 C Minimalna temperatura pracy 5 C Medium woda, glikol System jakości ISO 9001:2009I 5

6 4. Schematy ideowe podłączenia i opis instalacji Integracyjny wymiennik ciepła Connect separuje układy pracujące na różnych ciśnieniach i różnych czynnikach oraz łączy w jednym układzie: dwa źródła ciepła: kocioł gazowy, olejowy, elektryczny, pompę ciepła, kominek (praca w układzie zamkniętym) i kocioł na paliwo stałe, kominek z płaszczem wodnym (praca w układzie otwartym); dwa źródła ciepła pracujące na różnych czynnikach grzewczych: pompa ciepła glikol, kocioł woda. Układy te nie wymagają zastosowanie zewnętrznego wymiennika płytowego oraz dodatkowych zestawów pompowych. Przewody zasilające i powrotne podłączone są do jednego urządzenia. W wymiennikach CONNECT zachodzi proces warstwowania ciepła oraz separacji urządzeń grzewczych. Zapewnia to optymalne wykorzystanie urządzeń współpracujących z wymiennikiem. Każde urządzenie jest wyseparowane, dzięki temu nie występują zakłócenia między współdziałającymi urządzeniami. Dolne wężownice przeznaczone są dla źródeł niskotemperaturowych np. kolektory słoneczne, pompy ciepła (gruntowe, powietrzno-wodne). Górny zespół wymiennika przeznaczony jest dla urządzenia wysokotemperaturowego. Dzięki temu w pierwszej kolejności wykorzystujemy energię dostarczoną ze źródeł niskotemperaturowych, natomiast kominek lub piec ma na celu tylko dogrzanie do wyższych temperatur. 6

7 Rys. 3. Separacja urządzeń grzewczych 5. Zastosowanie wymiennika schematy instalacji Rys. 4. Schemat podłączeniowy Connect II kominek + kocioł stałopalny + kocioł gazowy, elektryczny lub olejowy bez wbudowanego zaworu przełącznego 7

8 Rys. 5. Schemat podłączeniowy Connect II kominek + kocioł stałopalny + kocioł gazowy, elektryczny lub olejowy z wbudowanym zaworem przełącznym Rys. 6. Schemat podłączeniowy Connect II Pompa ciepła (powietrze/woda) + kominek, kocioł stałopalny + kocioł gazowy, elektryczny lub olejowy bez wbudowanego zaworu przełącznego 8

9 Rys. 7. Schemat podłączeniowy Connect II - Instalacja solarna + kominek, kocioł stałopalny + kocioł gazowy, elektryczny lub olejowy bez wbudowanego zaworu przełącznego Rys. 8. Schemat podłączeniowy Connect II - Pompa ciepła (grunowa) + kominek, kocioł stałopalny + kocioł gazowy, elektryczny lub olejowy bez wbudowanego zaworu przełącznego Podane schematy są schematami ideowymi, nie zastępują prawidłowo wykonanego projektu. 9

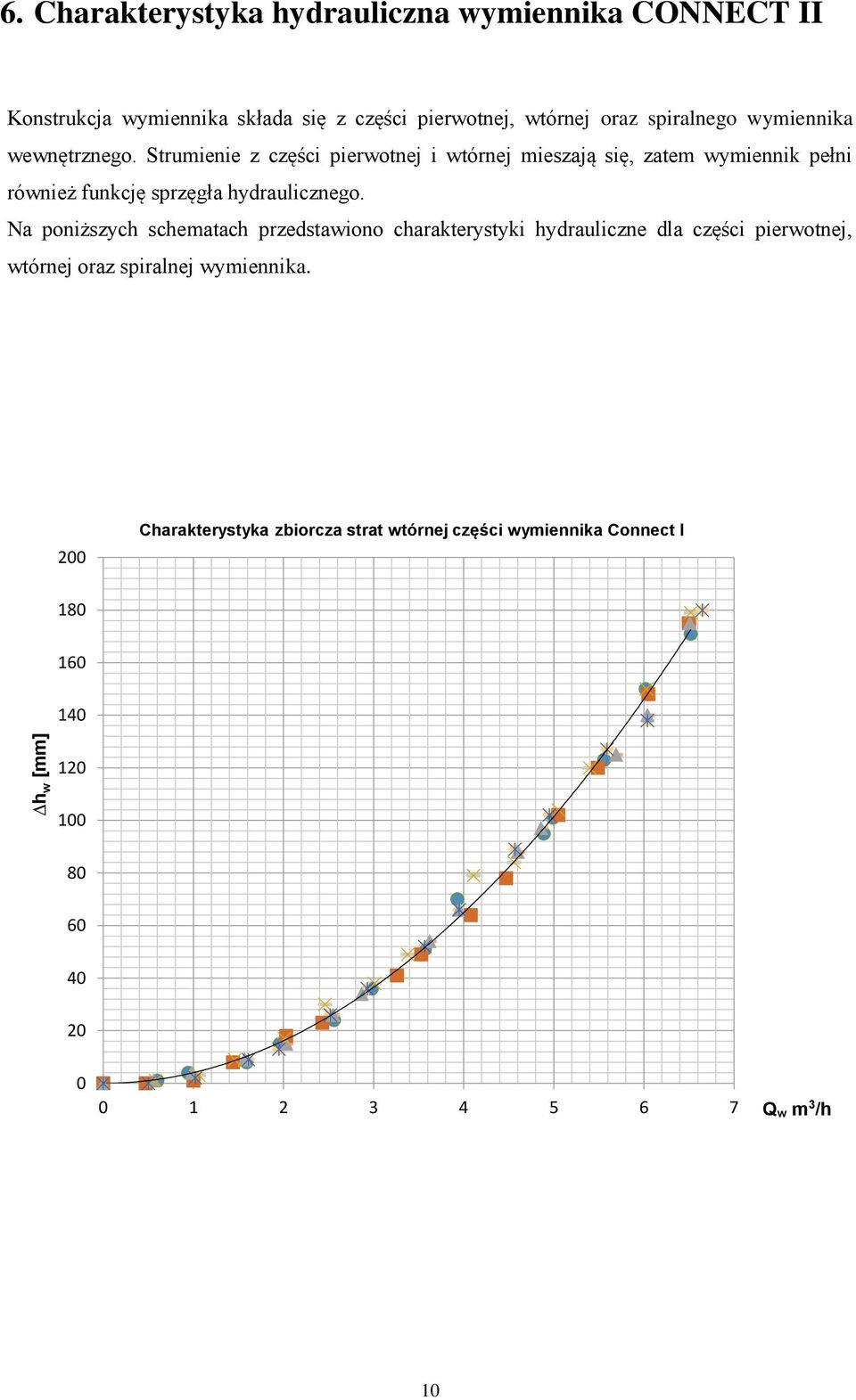

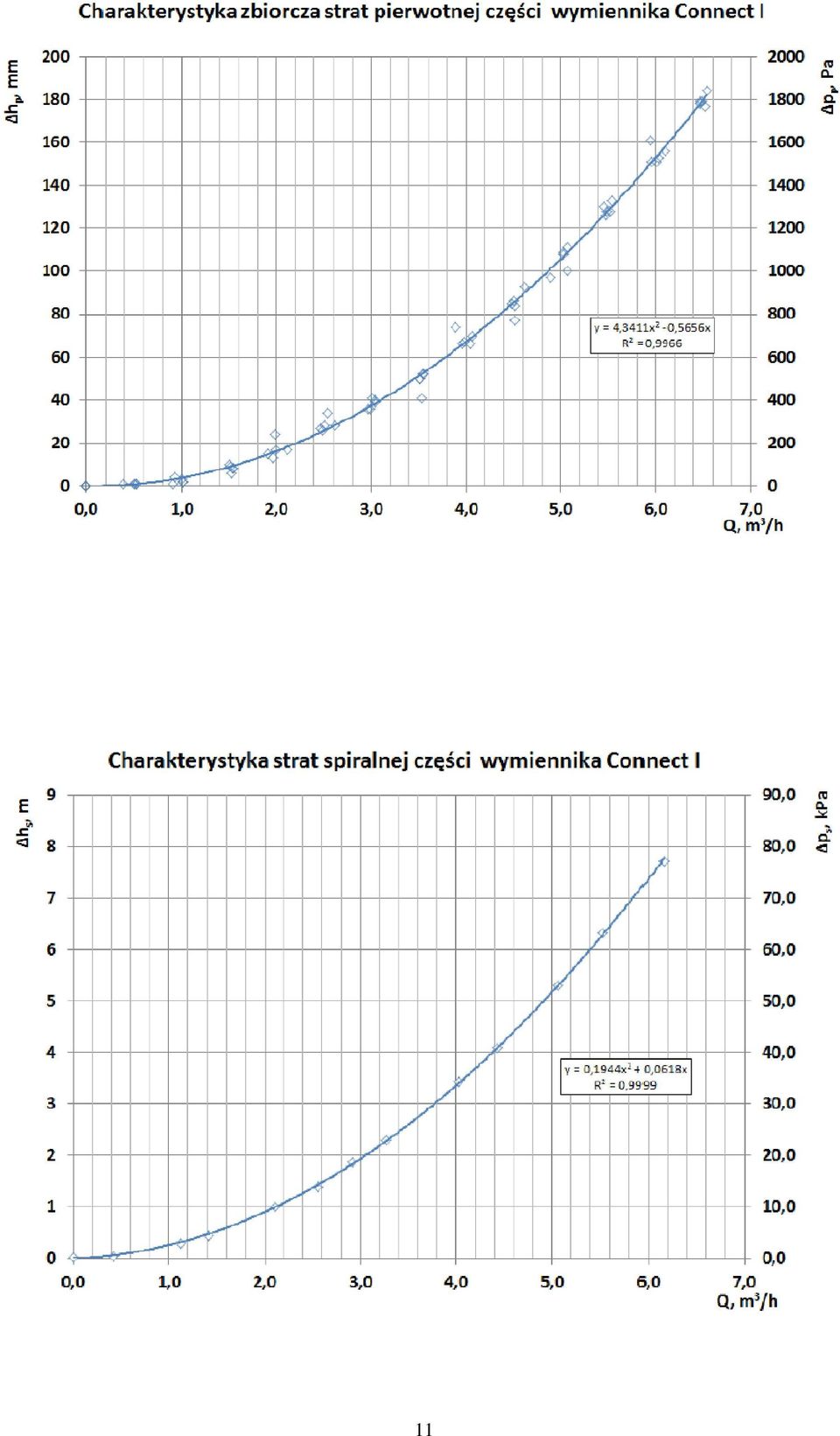

10 h w [mm] 6. Charakterystyka hydrauliczna wymiennika CONNECT II Konstrukcja wymiennika składa się z części pierwotnej, wtórnej oraz spiralnego wymiennika wewnętrznego. Strumienie z części pierwotnej i wtórnej mieszają się, zatem wymiennik pełni również funkcję sprzęgła hydraulicznego. Na poniższych schematach przedstawiono charakterystyki hydrauliczne dla części pierwotnej, wtórnej oraz spiralnej wymiennika. 200 Charakterystyka zbiorcza strat wtórnej części wymiennika Connect I Q w m 3 /h 10
