P R Z E D M I A R R O B Ó T

Transkrypt

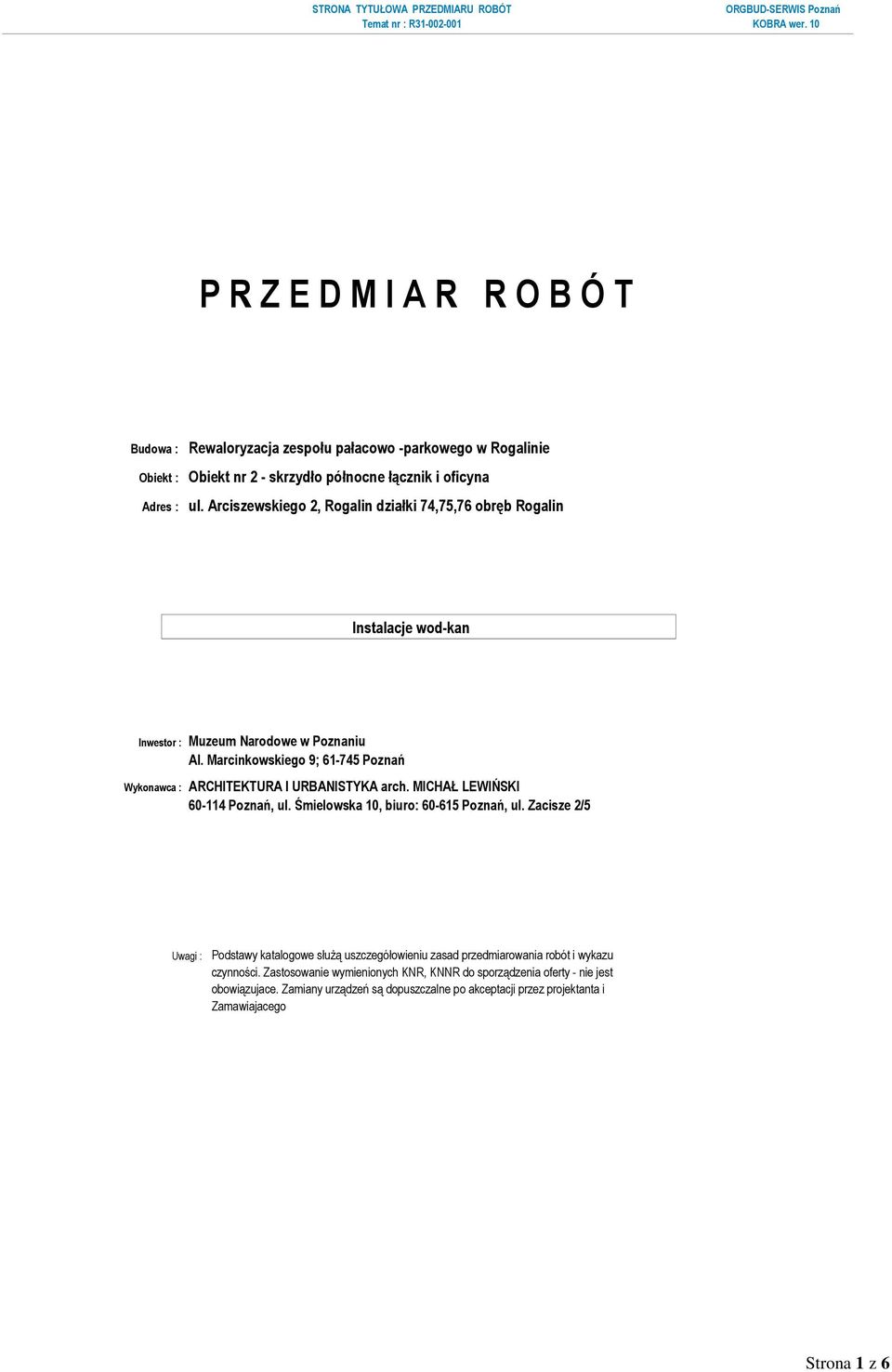

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Obiekt : Adres : Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Obiekt nr 2 - skrzydło północne łącznik i oficyna ul. Arciszewskiego 2, Rogalin działki 74,75,76 obręb Rogalin Inwestor : Muzeum Narodowe w Poznaniu Al. Marcinkowskiego 9; Poznań Wykonawca : ARCHITEKTURA I URBANISTYKA arch. MICHAŁ LEWIŃSKI Poznań, ul. Śmielowska 10, biuro: Poznań, ul. Zacisze 2/5 Uwagi : Podstawy katalogowe służą uszczegółowieniu zasad przedmiarowania robót i wykazu czynności. Zastosowanie wymienionych KNR, KNNR do sporządzenia oferty - nie jest obowiązujace. Zamiany urządzeń są dopuszczalne po akceptacji przez projektanta i Zamawiajacego Strona 1 z 6

2 INWESTOR Muzeum Narodowe w Poznaniu Al. Marcinkowskiego Poznań Charakterystyka robót w ramach zadania Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Instalacje sanitarne Przedmiotem opracowania jest kosztorys instalacji sanitarnych realizowanych w ramach zadania Rewaloryzacja zespołu pałacowo-parkowego w Rogalinie w zakresie: 1. sieci wodociagowej na terenie obiektu 2. sieci kanalizacji sanitarnej na terenie obiektu 3. sieci kanalizacji deszczowej na terenie obiektu i odwodnienie podwórza gospodarczego 4. instalacji wod kan w budynkach skrzydeł południowego i północnego z oficynami, czworaka A, stajni i powozowni 5. instalacji grzewczych w budynkach, stajni i powozowni Charakterystyka robót dotyczących zakresu robót Teren inwestycji obejmuje działki, będące własnością Skarbu Państwa, w zarządzaniu Muzeum Narodowego w Poznaniu. Zespół pałacowo-parkowy znajduje się w odległości około 30 km na południowy zachód od Poznania 1. sieć wodociagowa na terenie obiektu; 1.1. sieć z rur PE dn mm o połaczeniach zgrzewanych wraz z komorą wodomierzową 1.2. sieć podzielona na dwa układy - sieć bytowo gospodarcza - sieć pożarowa i zasilania instalacji podlewania 2. sieć kanalizacji sanitarnej 2.1. sieć z rur PVC-u klasy S (SN8) ze ścianką litą o połaczeniach wciskowych dn mm 2.2. na załamaniach i rozgałęzieniach sieci studnie rewizyjne prefabrykowane o średnicy DN1000 z betonu klasy C35/40 i o współczynniku wodoszczelności W sieć kanalizacji deszczowej i odwodnienia podwórza 3.1. sieć z rur PVC-u klasy S (SN8) ze ścianką litą o połaczeniach wciskowych dn mm 3.2. na załamaniach i rozgałęzieniach sieci studnie rewizyjne prefabrykowane o średnicy DN1000 z betonu klasy C35/40 i o współczynniku wodoszczelności W montaż szczelinowego odwodnienia liniowego podwórza 3.4. montaż separatora węglowodorów 4. wewnętrzne instalacje wod-kan 4.1. instalacje wody z rur wielowarstwowych PE-Xc/Al/PE w systemie zaciskowym 4.2. instalacje wody pożarowej z rur stalowych ocynkowanych o połaczeniach gwintowanych 4.3. instalacje kanalizacyjne z rur PP 4.4. przybory sanitarne i urządzenia do podgrzewania wody zgodnie z wykazem w projekcie technicznym 5. wewnętrzne instalacje grzewcze 5.1. instalacje wody z rur wielowarstwowych PE-Xc/Al/PE w systemie zaciskowym 5.2. instalacje zasilania nagrzewnic z rur stalowych czarnych o polaczeniach spawanychp 5.3. Urządzenia i armatura zgodnie z wykazem w projekcie technicznym Strona 2 z 6

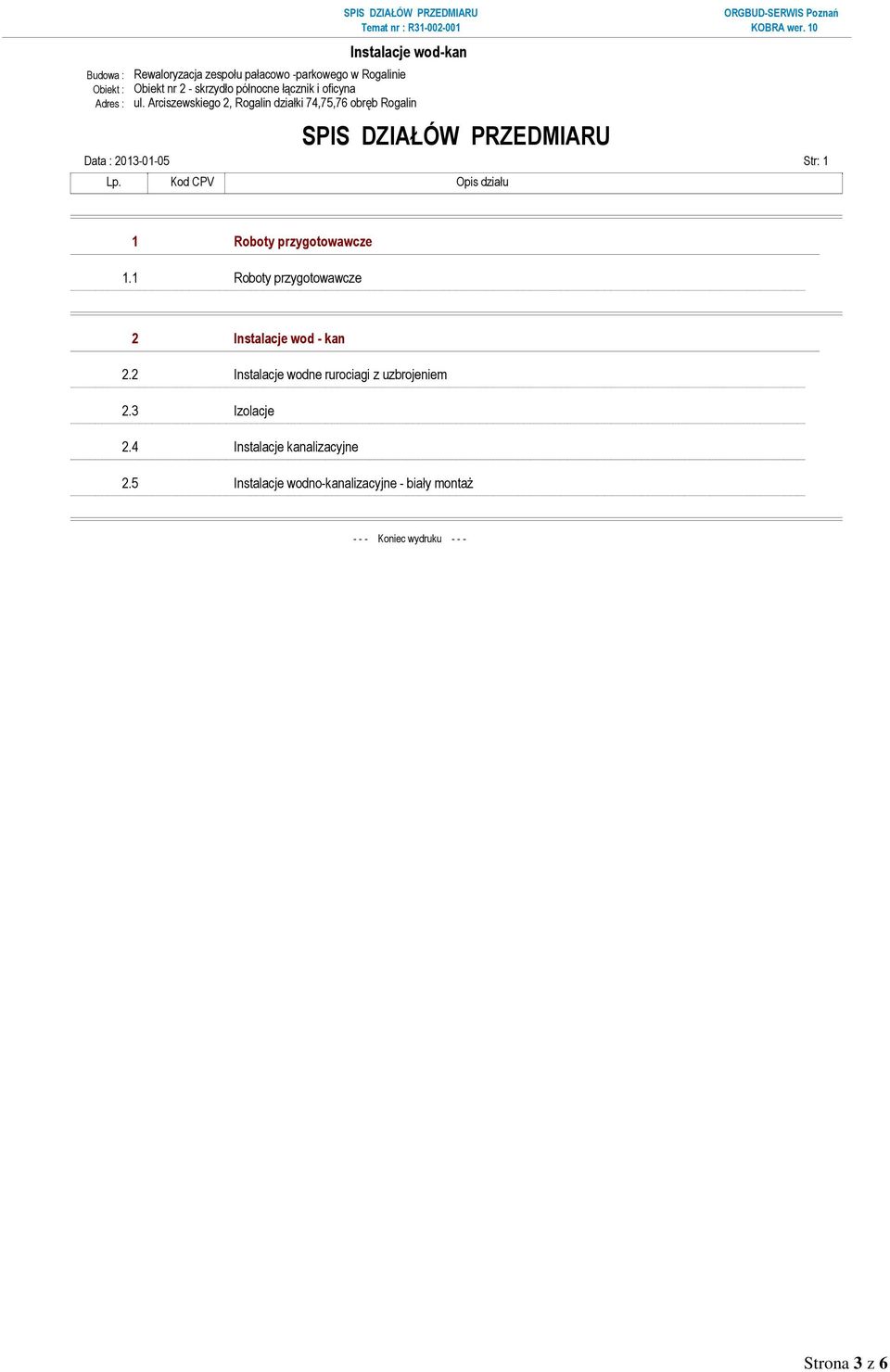

3 SPIS DZIAŁÓW PRZEDMIARU Budowa : Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Obiekt : Obiekt nr 2 - skrzydło północne łącznik i oficyna Adres : ul. Arciszewskiego 2, Rogalin działki 74,75,76 obręb Rogalin SPIS DZIAŁÓW PRZEDMIARU Data : Str: 1 Lp. Kod CPV Opis działu 1 Roboty przygotowawcze 1.1 Roboty przygotowawcze 2 Instalacje wod - kan 2.2 Instalacje wodne rurociagi z uzbrojeniem 2.3 Izolacje 2.4 Instalacje kanalizacyjne 2.5 Instalacje wodno-kanalizacyjne - biały montaż Koniec wydruku Strona 3 z 6

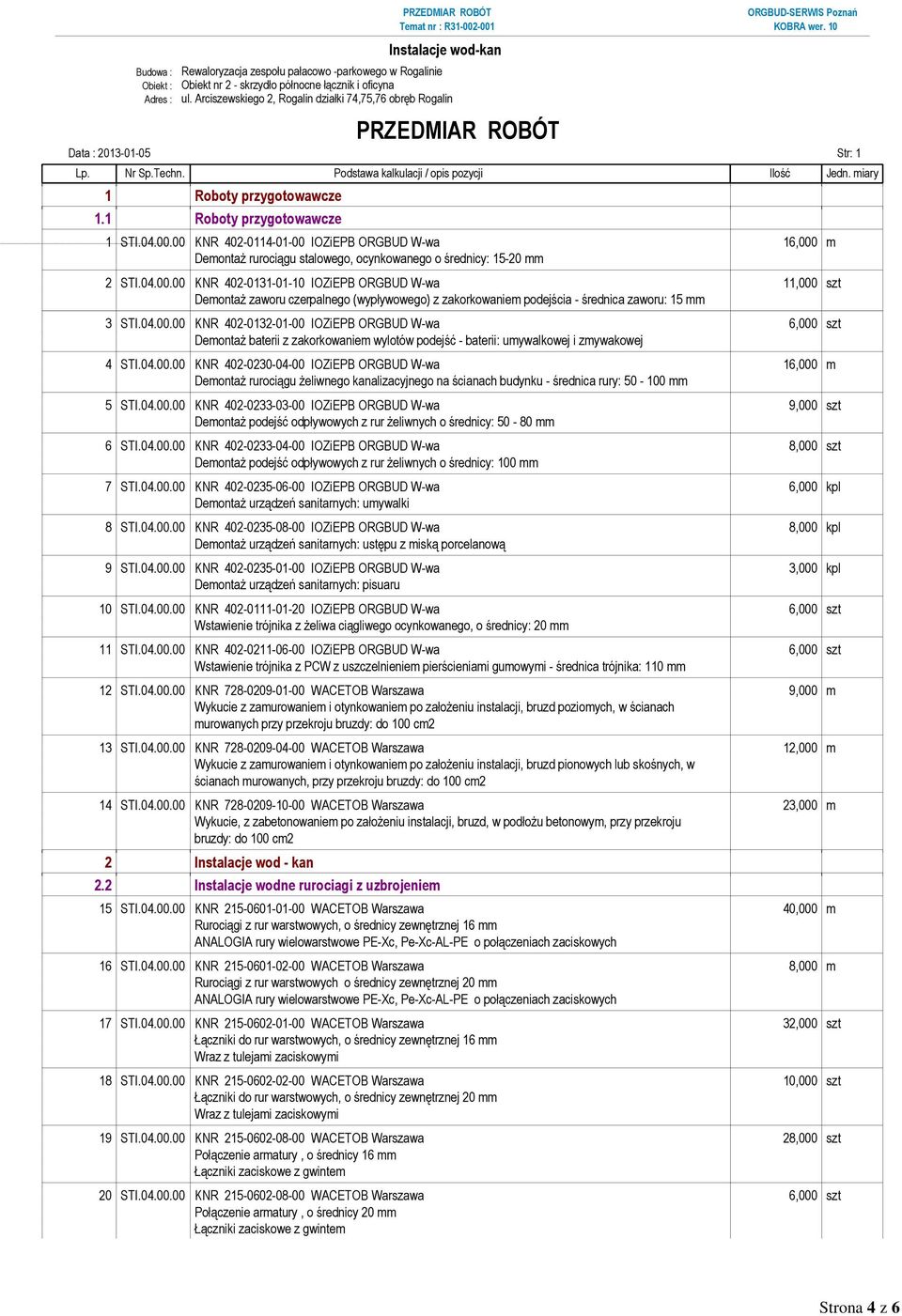

4 PRZEDMIAR ROBÓT Budowa : Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Obiekt : Obiekt nr 2 - skrzydło północne łącznik i oficyna Adres : ul. Arciszewskiego 2, Rogalin działki 74,75,76 obręb Rogalin PRZEDMIAR ROBÓT Data : Str: 1 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 1 Roboty przygotowawcze 1.1 Roboty przygotowawcze 1 STI KNR IOZiEPB ORGBUD W-wa 16,000 m Demontaż rurociągu stalowego, ocynkowanego o średnicy: mm 2 STI KNR IOZiEPB ORGBUD W-wa 1 Demontaż zaworu czerpalnego (wypływowego) z zakorkowaniem podejścia - średnica zaworu: 15 mm 3 STI KNR IOZiEPB ORGBUD W-wa Demontaż baterii z zakorkowaniem wylotów podejść - baterii: umywalkowej i zmywakowej 4 STI KNR IOZiEPB ORGBUD W-wa 16,000 m Demontaż rurociągu żeliwnego kanalizacyjnego na ścianach budynku - średnica rury: mm 5 STI KNR IOZiEPB ORGBUD W-wa 9,000 szt Demontaż podejść odpływowych z rur żeliwnych o średnicy: mm 6 STI KNR IOZiEPB ORGBUD W-wa 8,000 szt Demontaż podejść odpływowych z rur żeliwnych o średnicy: 100 mm 7 STI KNR IOZiEPB ORGBUD W-wa 6,000 kpl Demontaż urządzeń sanitarnych: umywalki 8 STI KNR IOZiEPB ORGBUD W-wa 8,000 kpl Demontaż urządzeń sanitarnych: ustępu z miską porcelanową 9 STI KNR IOZiEPB ORGBUD W-wa 3,000 kpl Demontaż urządzeń sanitarnych: pisuaru 10 STI KNR IOZiEPB ORGBUD W-wa Wstawienie trójnika z żeliwa ciągliwego ocynkowanego, o średnicy: 20 mm 11 STI KNR IOZiEPB ORGBUD W-wa Wstawienie trójnika z PCW z uszczelnieniem pierścieniami gumowymi - średnica trójnika: 110 mm 12 STI KNR WACETOB Warszawa 9,000 m Wykucie z zamurowaniem i otynkowaniem po założeniu instalacji, bruzd poziomych, w ścianach murowanych przy przekroju bruzdy: do 100 cm2 13 STI KNR WACETOB Warszawa 12,000 m Wykucie z zamurowaniem i otynkowaniem po założeniu instalacji, bruzd pionowych lub skośnych, w ścianach murowanych, przy przekroju bruzdy: do 100 cm2 14 STI KNR WACETOB Warszawa 23,000 m Wykucie, z zabetonowaniem po założeniu instalacji, bruzd, w podłożu betonowym, przy przekroju bruzdy: do 100 cm2 2 Instalacje wod - kan 2.2 Instalacje wodne rurociagi z uzbrojeniem 15 STI KNR WACETOB Warszawa 40,000 m Rurociągi z rur warstwowych, o średnicy zewnętrznej 16 mm ANALOGIA rury wielowarstwowe PE-Xc, Pe-Xc-AL-PE o połączeniach zaciskowych 16 STI KNR WACETOB Warszawa 8,000 m Rurociągi z rur warstwowych o średnicy zewnętrznej 20 mm ANALOGIA rury wielowarstwowe PE-Xc, Pe-Xc-AL-PE o połączeniach zaciskowych 17 STI KNR WACETOB Warszawa 32,000 szt Łączniki do rur warstwowych, o średnicy zewnętrznej 16 mm Wraz z tulejami zaciskowymi 18 STI KNR WACETOB Warszawa 10,000 szt Łączniki do rur warstwowych, o średnicy zewnętrznej 20 mm Wraz z tulejami zaciskowymi 19 STI KNR WACETOB Warszawa 28,000 szt Połączenie armatury, o średnicy 16 mm Łączniki zaciskowe z gwintem 20 STI KNR WACETOB Warszawa Połączenie armatury, o średnicy 20 mm Łączniki zaciskowe z gwintem Strona 4 z 6

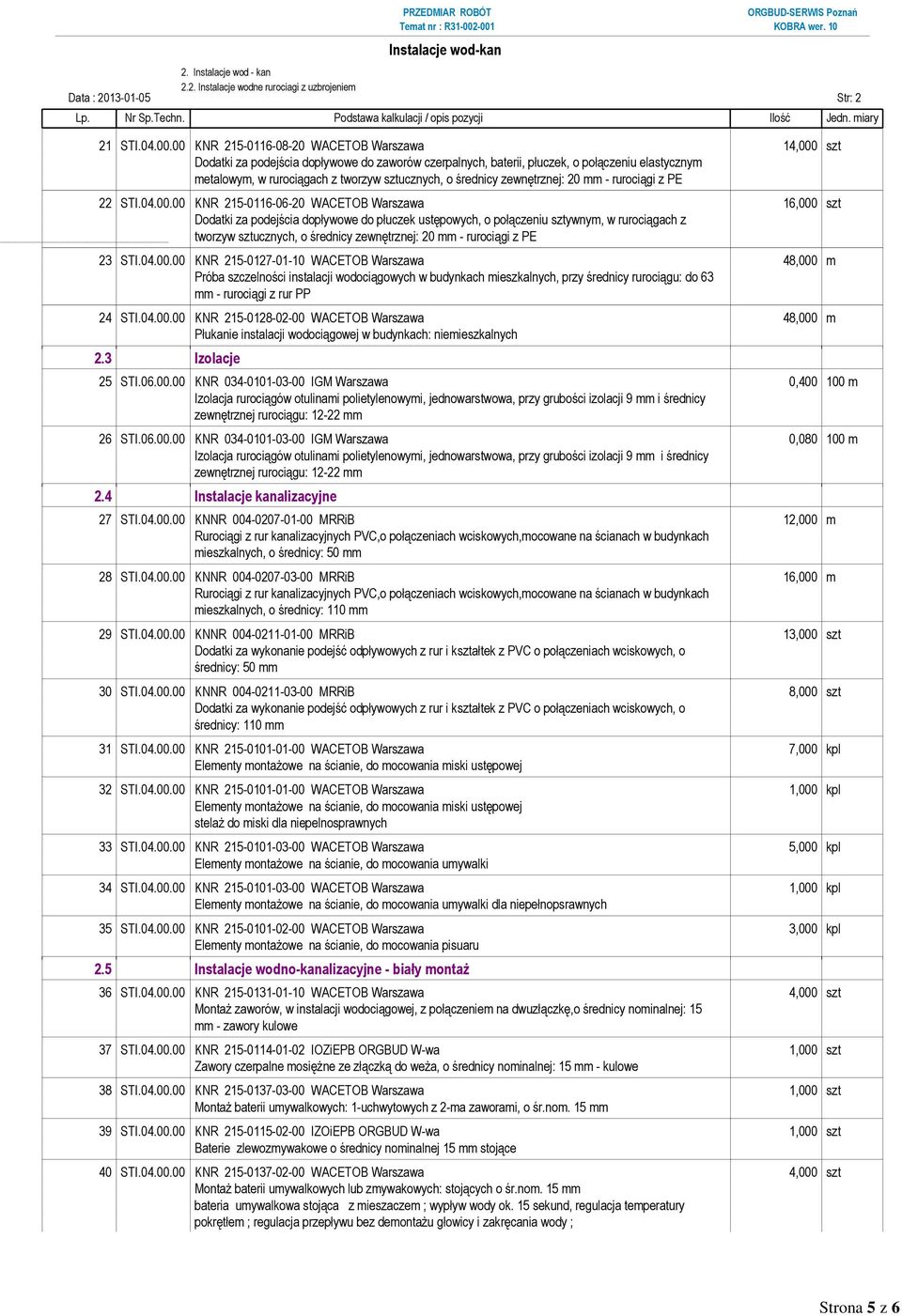

5 PRZEDMIAR ROBÓT 2. Instalacje wod - kan 2.2. Instalacje wodne rurociagi z uzbrojeniem Data : Str: 2 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 21 STI KNR WACETOB Warszawa 14,000 szt Dodatki za podejścia dopływowe do zaworów czerpalnych, baterii, płuczek, o połączeniu elastycznym metalowym, w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 20 mm - rurociągi z PE 22 STI KNR WACETOB Warszawa 1 Dodatki za podejścia dopływowe do płuczek ustępowych, o połączeniu sztywnym, w rurociągach z tworzyw sztucznych, o średnicy zewnętrznej: 20 mm - rurociągi z PE 23 STI KNR WACETOB Warszawa 48,000 m Próba szczelności instalacji wodociągowych w budynkach mieszkalnych, przy średnicy rurociągu: do 63 mm - rurociągi z rur PP 24 STI KNR WACETOB Warszawa 48,000 m Płukanie instalacji wodociągowej w budynkach: niemieszkalnych 2.3 Izolacje 25 STI KNR IGM Warszawa 0, m Izolacja rurociągów otulinami polietylenowymi, jednowarstwowa, przy grubości izolacji 9 mm i średnicy zewnętrznej rurociągu: mm 26 STI KNR IGM Warszawa 0, m Izolacja rurociągów otulinami polietylenowymi, jednowarstwowa, przy grubości izolacji 9 mm i średnicy zewnętrznej rurociągu: mm 2.4 Instalacje kanalizacyjne 27 STI KNNR MRRiB 12,000 m Rurociągi z rur kanalizacyjnych PVC,o połączeniach wciskowych,mocowane na ścianach w budynkach mieszkalnych, o średnicy: 50 mm 28 STI KNNR MRRiB 16,000 m Rurociągi z rur kanalizacyjnych PVC,o połączeniach wciskowych,mocowane na ścianach w budynkach mieszkalnych, o średnicy: 110 mm 29 STI KNNR MRRiB 13,000 szt Dodatki za wykonanie podejść odpływowych z rur i kształtek z PVC o połączeniach wciskowych, o średnicy: 50 mm 30 STI KNNR MRRiB 8,000 szt Dodatki za wykonanie podejść odpływowych z rur i kształtek z PVC o połączeniach wciskowych, o średnicy: 110 mm 31 STI KNR WACETOB Warszawa 7,000 kpl Elementy montażowe na ścianie, do mocowania miski ustępowej 32 STI KNR WACETOB Warszawa Elementy montażowe na ścianie, do mocowania miski ustępowej stelaż do miski dla niepelnosprawnych 33 STI KNR WACETOB Warszawa 5,000 kpl Elementy montażowe na ścianie, do mocowania umywalki 34 STI KNR WACETOB Warszawa Elementy montażowe na ścianie, do mocowania umywalki dla niepełnopsrawnych 35 STI KNR WACETOB Warszawa 3,000 kpl Elementy montażowe na ścianie, do mocowania pisuaru 2.5 Instalacje wodno-kanalizacyjne - biały montaż 36 STI KNR WACETOB Warszawa 4,000 szt Montaż zaworów, w instalacji wodociągowej, z połączeniem na dwuzłączkę,o średnicy nominalnej: 15 mm - zawory kulowe 37 STI KNR IOZiEPB ORGBUD W-wa Zawory czerpalne mosiężne ze złączką do weża, o średnicy nominalnej: 15 mm - kulowe 38 STI KNR WACETOB Warszawa Montaż baterii umywalkowych: 1-uchwytowych z 2-ma zaworami, o śr.nom. 15 mm 39 STI KNR IZOiEPB ORGBUD W-wa Baterie zlewozmywakowe o średnicy nominalnej 15 mm stojące 40 STI KNR WACETOB Warszawa 4,000 szt Montaż baterii umywalkowych lub zmywakowych: stojących o śr.nom. 15 mm bateria umywalkowa stojąca z mieszaczem ; wypływ wody ok. 15 sekund, regulacja temperatury pokrętłem ; regulacja przepływu bez demontażu głowicy i zakręcania wody ; Strona 5 z 6

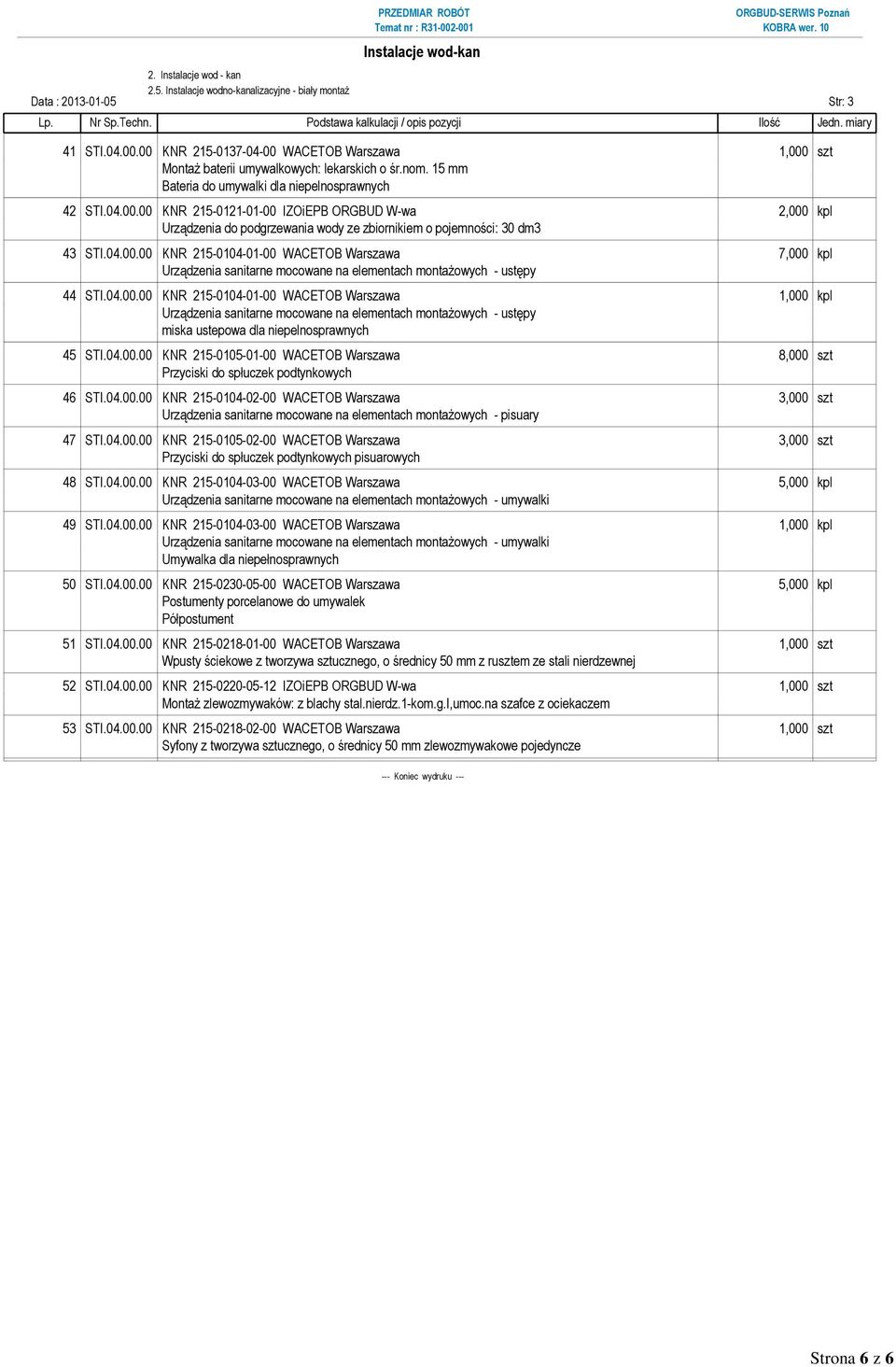

6 PRZEDMIAR ROBÓT 2. Instalacje wod - kan 2.5. Instalacje wodno-kanalizacyjne - biały montaż Data : Str: 3 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 41 STI KNR WACETOB Warszawa Montaż baterii umywalkowych: lekarskich o śr.nom. 15 mm Bateria do umywalki dla niepelnosprawnych 42 STI KNR IZOiEPB ORGBUD W-wa 2,000 kpl Urządzenia do podgrzewania wody ze zbiornikiem o pojemności: 30 dm3 43 STI KNR WACETOB Warszawa 7,000 kpl Urządzenia sanitarne mocowane na elementach montażowych - ustępy 44 STI KNR WACETOB Warszawa Urządzenia sanitarne mocowane na elementach montażowych - ustępy miska ustepowa dla niepelnosprawnych 45 STI KNR WACETOB Warszawa 8,000 szt Przyciski do spłuczek podtynkowych 46 STI KNR WACETOB Warszawa 3,000 szt Urządzenia sanitarne mocowane na elementach montażowych - pisuary 47 STI KNR WACETOB Warszawa 3,000 szt Przyciski do spłuczek podtynkowych pisuarowych 48 STI KNR WACETOB Warszawa 5,000 kpl Urządzenia sanitarne mocowane na elementach montażowych - umywalki 49 STI KNR WACETOB Warszawa Urządzenia sanitarne mocowane na elementach montażowych - umywalki Umywalka dla niepełnosprawnych 50 STI KNR WACETOB Warszawa 5,000 kpl Postumenty porcelanowe do umywalek Półpostument 51 STI KNR WACETOB Warszawa Wpusty ściekowe z tworzywa sztucznego, o średnicy 50 mm z rusztem ze stali nierdzewnej 52 STI KNR IZOiEPB ORGBUD W-wa Montaż zlewozmywaków: z blachy stal.nierdz.1-kom.g.i,umoc.na szafce z ociekaczem 53 STI KNR WACETOB Warszawa Syfony z tworzywa sztucznego, o średnicy 50 mm zlewozmywakowe pojedyncze --- Koniec wydruku --- Strona 6 z 6
