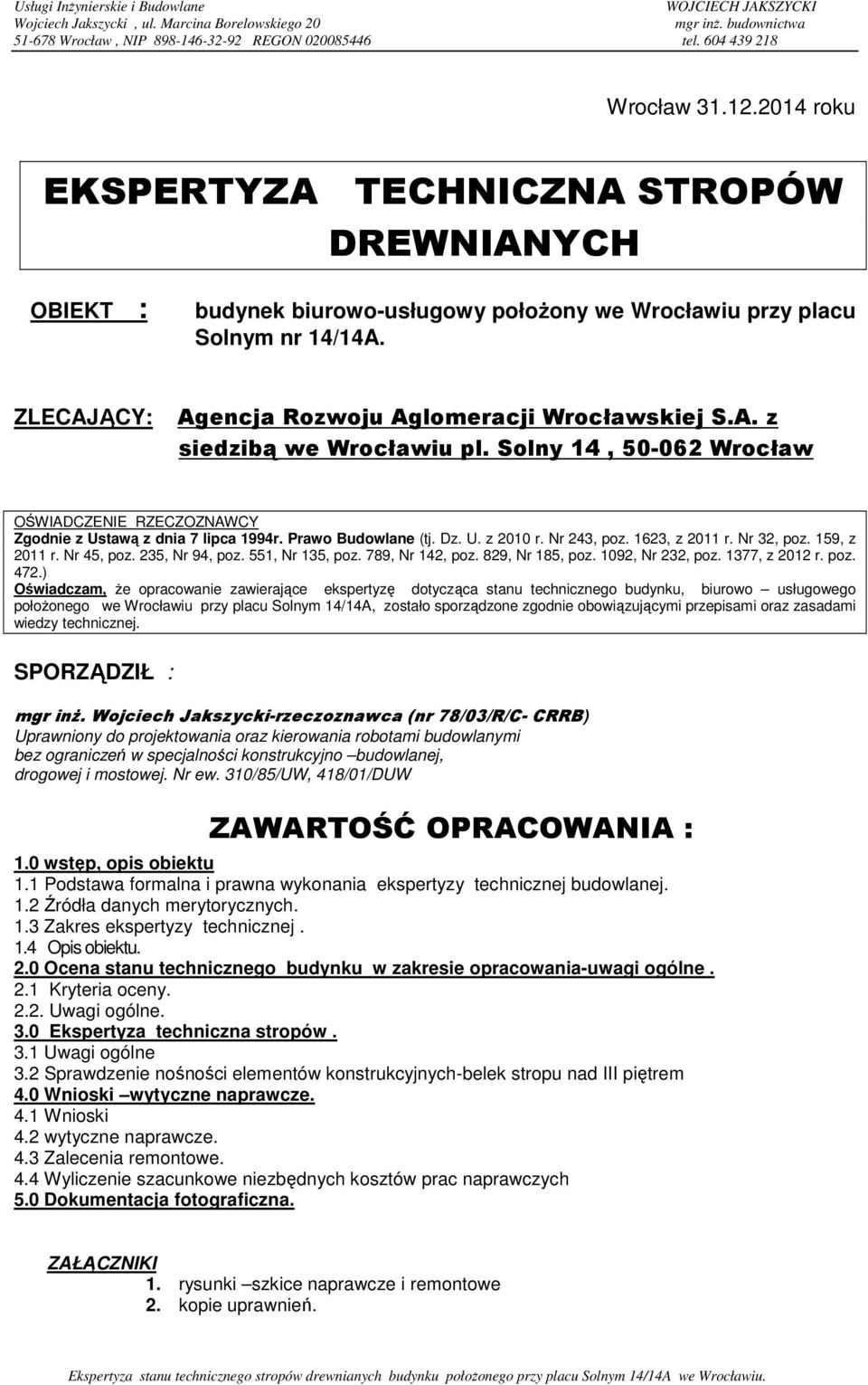

1 Usługi InŜynierskie i udowlane WOJCIECH JKSZYCKI Wojciech Jaksycki, ul. Marcina orelowskiego 20 mgr inŝ. budownictwa Wrocław, NIP REGON tel Wrocław roku EKSPERTYZ TECHNICZN STROPÓW DREWNINYCH OIEKT : budynek biurowo-usługowy połoŝony we Wrocławiu pry placu Solnym nr 14/14. ZLECJĄCY: gencja Rowoju glomeracji Wrocławskiej S.. siedibą we Wrocławiu pl. Solny 14, Wrocław OŚWIDCZENIE RZECZOZNWCY Zgodnie Ustawą dnia 7 lipca 1994r. Prawo udowlane (tj. D. U r. Nr 243, po. 1623, 2011 r. Nr 32, po. 159, 2011 r. Nr 45, po. 235, Nr 94, po. 551, Nr 135, po. 789, Nr 142, po. 829, Nr 185, po. 1092, Nr 232, po. 1377, 2012 r. po. 472.) Oświadcam, Ŝe opracowanie awierające ekspertyę dotycąca stanu technicnego budynku, biurowo usługowego połoŝonego we Wrocławiu pry placu Solnym 14/14, ostało sporądone godnie obowiąującymi prepisami ora asadami wiedy technicnej. SPORZĄDZIŁ : mgr inŝ. Wojciech Jaksycki-reconawca (nr 78/03/R/C- CRR) Uprawniony do projektowania ora kierowania robotami budowlanymi be ograniceń w specjalności konstrukcyjno budowlanej, drogowej i mostowej. Nr ew. 310/85/UW, 418/01/DUW ZWRTOŚĆ OPRCOWNI : 1.0 wstęp, opis obiektu 1.1 Podstawa formalna i prawna wykonania ekspertyy technicnej budowlanej. 1.2 Źródła danych merytorycnych. 1.3 Zakres ekspertyy technicnej. 1.4 Opis obiektu. 2.0 Ocena stanu technicnego budynku w akresie opracowania-uwagi ogólne. 2.1 Kryteria oceny Uwagi ogólne. 3.0 Ekspertya technicna stropów. 3.1 Uwagi ogólne 3.2 Sprawdenie nośności elementów konstrukcyjnych-belek stropu nad III piętrem 4.0 Wnioski wytycne naprawce. 4.1 Wnioski 4.2 wytycne naprawce. 4.3 Zalecenia remontowe. 4.4 Wylicenie sacunkowe niebędnych kostów prac naprawcych 5.0 Dokumentacja fotograficna. ZŁĄCZNIKI 1. rysunki skice naprawce i remontowe 2. kopie uprawnień. Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

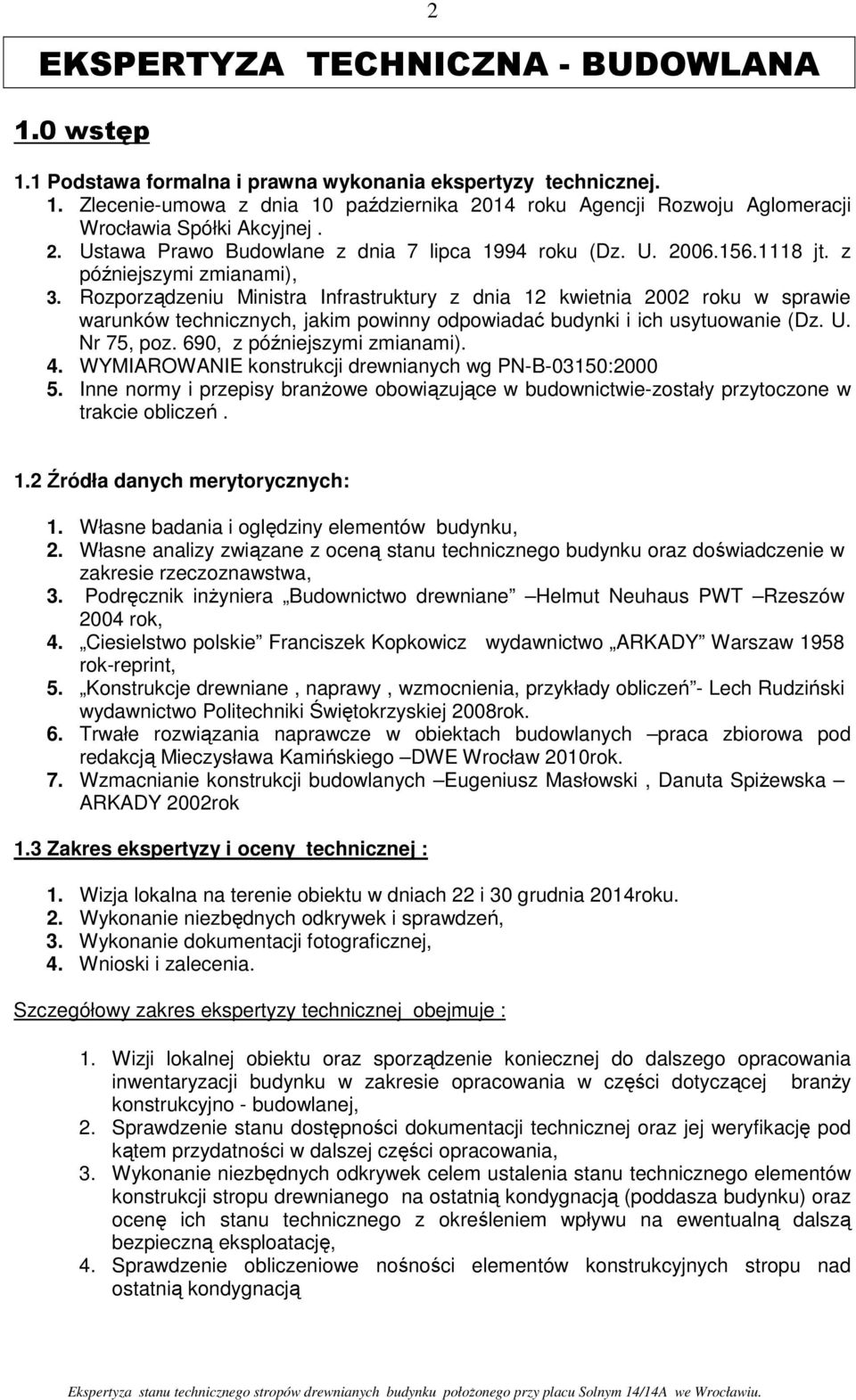

2 2 EKSPERTYZ TECHNICZN - UDOWLN 1.0 wstęp 1.1 Podstawa formalna i prawna wykonania ekspertyy technicnej. 1. Zlecenie-umowa dnia 10 paźdiernika 2014 roku gencji Rowoju glomeracji Wrocławia Spółki kcyjnej. 2. Ustawa Prawo udowlane dnia 7 lipca 1994 roku (D. U jt. późniejsymi mianami), 3. Roporądeniu Ministra Infrastruktury dnia 12 kwietnia 2002 roku w sprawie warunków technicnych, jakim powinny odpowiadać budynki i ich usytuowanie (D. U. Nr 75, po. 690, późniejsymi mianami). 4. WYMIROWNIE konstrukcji drewnianych wg PN : Inne normy i prepisy branŝowe obowiąujące w budownictwie-ostały prytocone w trakcie obliceń. 1.2 Źródła danych merytorycnych: 1. Własne badania i oględiny elementów budynku, 2. Własne analiy wiąane oceną stanu technicnego budynku ora doświadcenie w akresie reconawstwa, 3. Podręcnik inŝyniera udownictwo drewniane Helmut Neuhaus PWT Resów 2004 rok, 4. Ciesielstwo polskie Francisek Kopkowic wydawnictwo RKDY Warsaw 1958 rok-reprint, 5. Konstrukcje drewniane, naprawy, wmocnienia, prykłady obliceń - Lech Rudiński wydawnictwo Politechniki Świętokryskiej 2008rok. 6. Trwałe rowiąania naprawce w obiektach budowlanych praca biorowa pod redakcją Miecysława Kamińskiego DWE Wrocław 2010rok. 7. Wmacnianie konstrukcji budowlanych Eugenius Masłowski, Danuta SpiŜewska RKDY 2002rok 1.3 Zakres ekspertyy i oceny technicnej : 1. Wija lokalna na terenie obiektu w dniach 22 i 30 grudnia 2014roku. 2. Wykonanie niebędnych odkrywek i sprawdeń, 3. Wykonanie dokumentacji fotograficnej, 4. Wnioski i alecenia. Scegółowy akres ekspertyy technicnej obejmuje : 1. Wiji lokalnej obiektu ora sporądenie koniecnej do dalsego opracowania inwentaryacji budynku w akresie opracowania w cęści dotycącej branŝy konstrukcyjno - budowlanej, 2. Sprawdenie stanu dostępności dokumentacji technicnej ora jej weryfikację pod kątem prydatności w dalsej cęści opracowania, 3. Wykonanie niebędnych odkrywek celem ustalenia stanu technicnego elementów konstrukcji stropu drewnianego na ostatnią kondygnacją (poddasa budynku) ora ocenę ich stanu technicnego określeniem wpływu na ewentualną dalsą bepiecną eksploatację, 4. Sprawdenie obliceniowe nośności elementów konstrukcyjnych stropu nad ostatnią kondygnacją Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

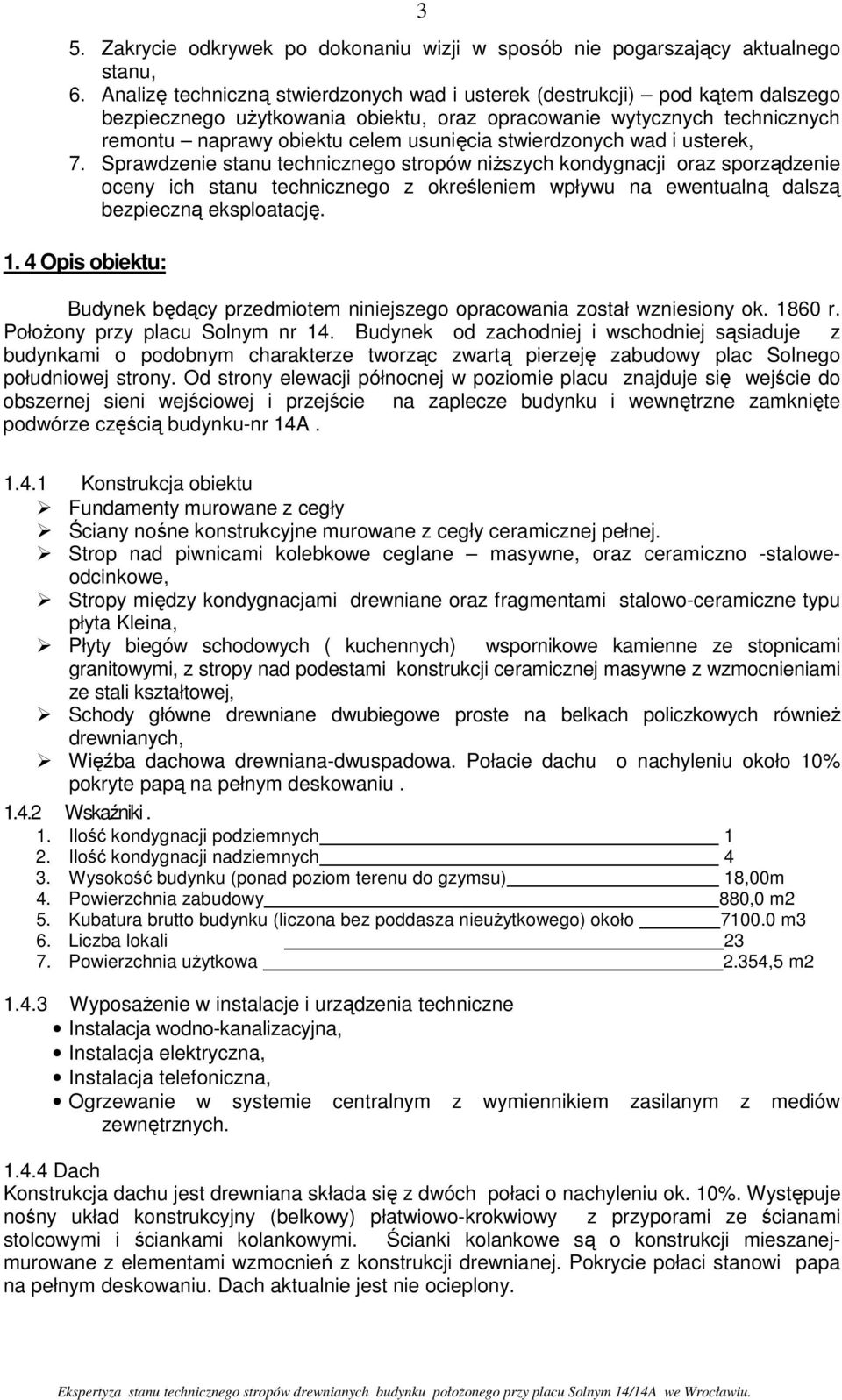

3 3 5. Zakrycie odkrywek po dokonaniu wiji w sposób nie pogarsający aktualnego stanu, 6. nalię technicną stwierdonych wad i usterek (destrukcji) pod kątem dalsego bepiecnego uŝytkowania obiektu, ora opracowanie wytycnych technicnych remontu naprawy obiektu celem usunięcia stwierdonych wad i usterek, 7. Sprawdenie stanu technicnego stropów niŝsych kondygnacji ora sporądenie oceny ich stanu technicnego określeniem wpływu na ewentualną dalsą bepiecną eksploatację Opis obiektu: udynek będący predmiotem niniejsego opracowania ostał wniesiony ok r. PołoŜony pry placu Solnym nr 14. udynek od achodniej i wschodniej sąsiaduje budynkami o podobnym charaktere tworąc wartą piereję abudowy plac Solnego południowej strony. Od strony elewacji północnej w poiomie placu najduje się wejście do obsernej sieni wejściowej i prejście na aplece budynku i wewnętrne amknięte podwóre cęścią budynku-nr Konstrukcja obiektu Fundamenty murowane cegły Ściany nośne konstrukcyjne murowane cegły ceramicnej pełnej. Strop nad piwnicami kolebkowe ceglane masywne, ora ceramicno -staloweodcinkowe, Stropy międy kondygnacjami drewniane ora fragmentami stalowo-ceramicne typu płyta Kleina, Płyty biegów schodowych ( kuchennych) wspornikowe kamienne e stopnicami granitowymi, stropy nad podestami konstrukcji ceramicnej masywne wmocnieniami e stali kstałtowej, Schody główne drewniane dwubiegowe proste na belkach polickowych równieŝ drewnianych, Więźba dachowa drewniana-dwuspadowa. Połacie dachu o nachyleniu około 10% pokryte papą na pełnym deskowaniu Wskaźniki. 1. Ilość kondygnacji podiemnych 1 2. Ilość kondygnacji nadiemnych 4 3. Wysokość budynku (ponad poiom terenu do gymsu) 18,00m 4. Powierchnia abudowy 880,0 m2 5. Kubatura brutto budynku (licona be poddasa nieuŝytkowego) około m3 6. Licba lokali Powierchnia uŝytkowa 2.354,5 m WyposaŜenie w instalacje i urądenia technicne Instalacja wodno-kanaliacyjna, Instalacja elektrycna, Instalacja telefonicna, Ogrewanie w systemie centralnym wymiennikiem asilanym mediów ewnętrnych Dach Konstrukcja dachu jest drewniana składa się dwóch połaci o nachyleniu ok. 10%. Występuje nośny układ konstrukcyjny (belkowy) płatwiowo-krokwiowy pryporami e ścianami stolcowymi i ściankami kolankowymi. Ścianki kolankowe są o konstrukcji miesanejmurowane elementami wmocnień konstrukcji drewnianej. Pokrycie połaci stanowi papa na pełnym deskowaniu. Dach aktualnie jest nie ocieplony. Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

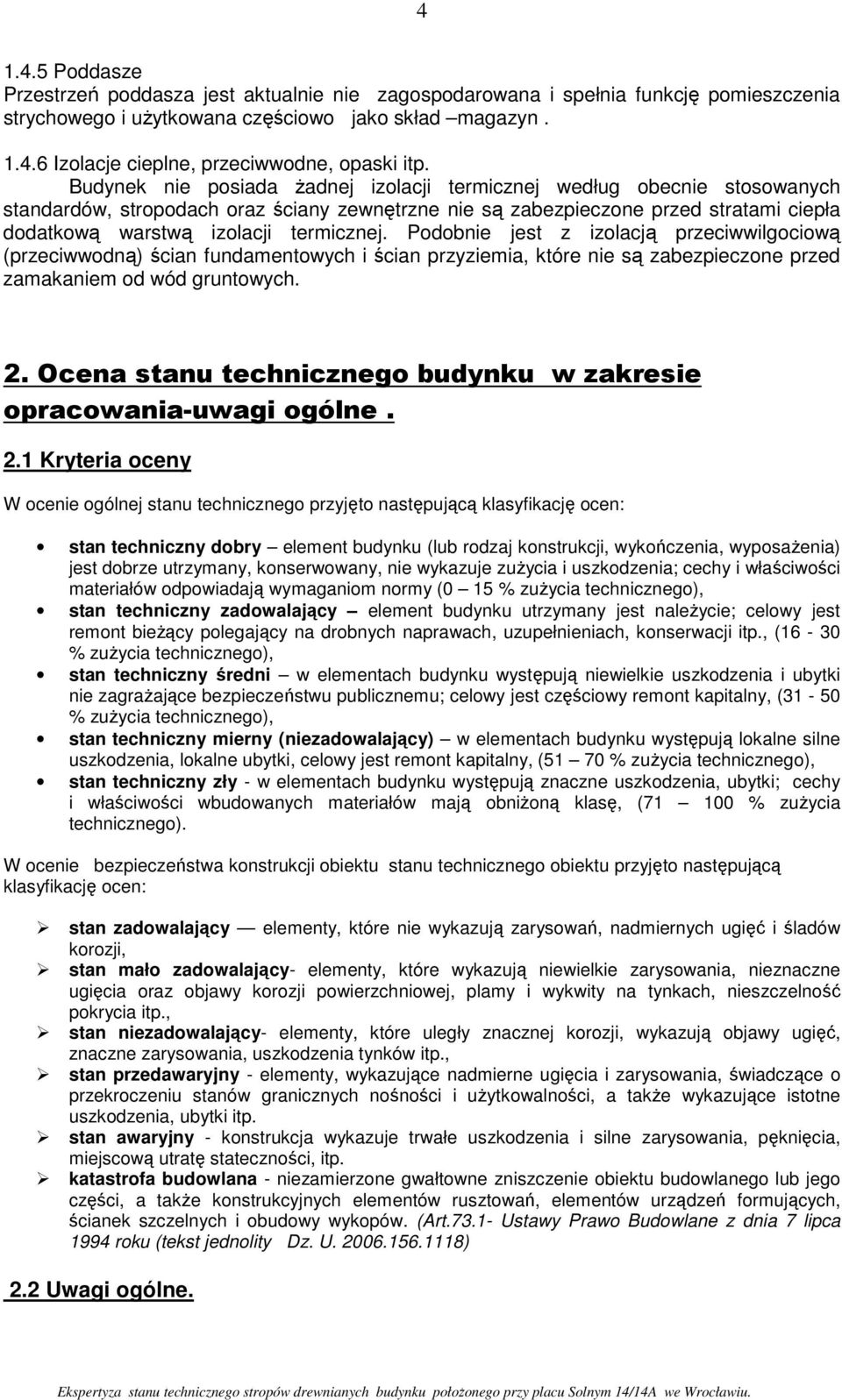

4 Poddase Prestreń poddasa jest aktualnie nie agospodarowana i spełnia funkcję pomiescenia strychowego i uŝytkowana cęściowo jako skład magayn Iolacje cieplne, preciwwodne, opaski itp. udynek nie posiada Ŝadnej iolacji termicnej według obecnie stosowanych standardów, stropodach ora ściany ewnętrne nie są abepiecone pred stratami ciepła dodatkową warstwą iolacji termicnej. Podobnie jest iolacją preciwwilgociową (preciwwodną) ścian fundamentowych i ścian pryiemia, które nie są abepiecone pred amakaniem od wód gruntowych. 2. Ocena stanu technicnego budynku w akresie opracowania-uwagi ogólne. 2.1 Kryteria oceny W ocenie ogólnej stanu technicnego pryjęto następującą klasyfikację ocen: stan technicny dobry element budynku (lub rodaj konstrukcji, wykońcenia, wyposaŝenia) jest dobre utrymany, konserwowany, nie wykauje uŝycia i uskodenia; cechy i właściwości materiałów odpowiadają wymaganiom normy (0 15 % uŝycia technicnego), stan technicny adowalający element budynku utrymany jest naleŝycie; celowy jest remont bieŝący polegający na drobnych naprawach, uupełnieniach, konserwacji itp., (16-30 % uŝycia technicnego), stan technicny średni w elementach budynku występują niewielkie uskodenia i ubytki nie agraŝające bepieceństwu publicnemu; celowy jest cęściowy remont kapitalny, (31-50 % uŝycia technicnego), stan technicny mierny (nieadowalający) w elementach budynku występują lokalne silne uskodenia, lokalne ubytki, celowy jest remont kapitalny, (51 70 % uŝycia technicnego), stan technicny ły - w elementach budynku występują nacne uskodenia, ubytki; cechy i właściwości wbudowanych materiałów mają obniŝoną klasę, ( % uŝycia technicnego). W ocenie bepieceństwa konstrukcji obiektu stanu technicnego obiektu pryjęto następującą klasyfikację ocen: stan adowalający elementy, które nie wykaują arysowań, nadmiernych ugięć i śladów koroji, stan mało adowalający- elementy, które wykaują niewielkie arysowania, nienacne ugięcia ora objawy koroji powierchniowej, plamy i wykwity na tynkach, niescelność pokrycia itp., stan nieadowalający- elementy, które uległy nacnej koroji, wykaują objawy ugięć, nacne arysowania, uskodenia tynków itp., stan predawaryjny - elementy, wykaujące nadmierne ugięcia i arysowania, świadcące o prekroceniu stanów granicnych nośności i uŝytkowalności, a takŝe wykaujące istotne uskodenia, ubytki itp. stan awaryjny - konstrukcja wykauje trwałe uskodenia i silne arysowania, pęknięcia, miejscową utratę statecności, itp. katastrofa budowlana - nieamierone gwałtowne niscenie obiektu budowlanego lub jego cęści, a takŝe konstrukcyjnych elementów rustowań, elementów urądeń formujących, ścianek scelnych i obudowy wykopów. (rt Ustawy Prawo udowlane dnia 7 lipca 1994 roku (tekst jednolity D. U ) 2.2 Uwagi ogólne. Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

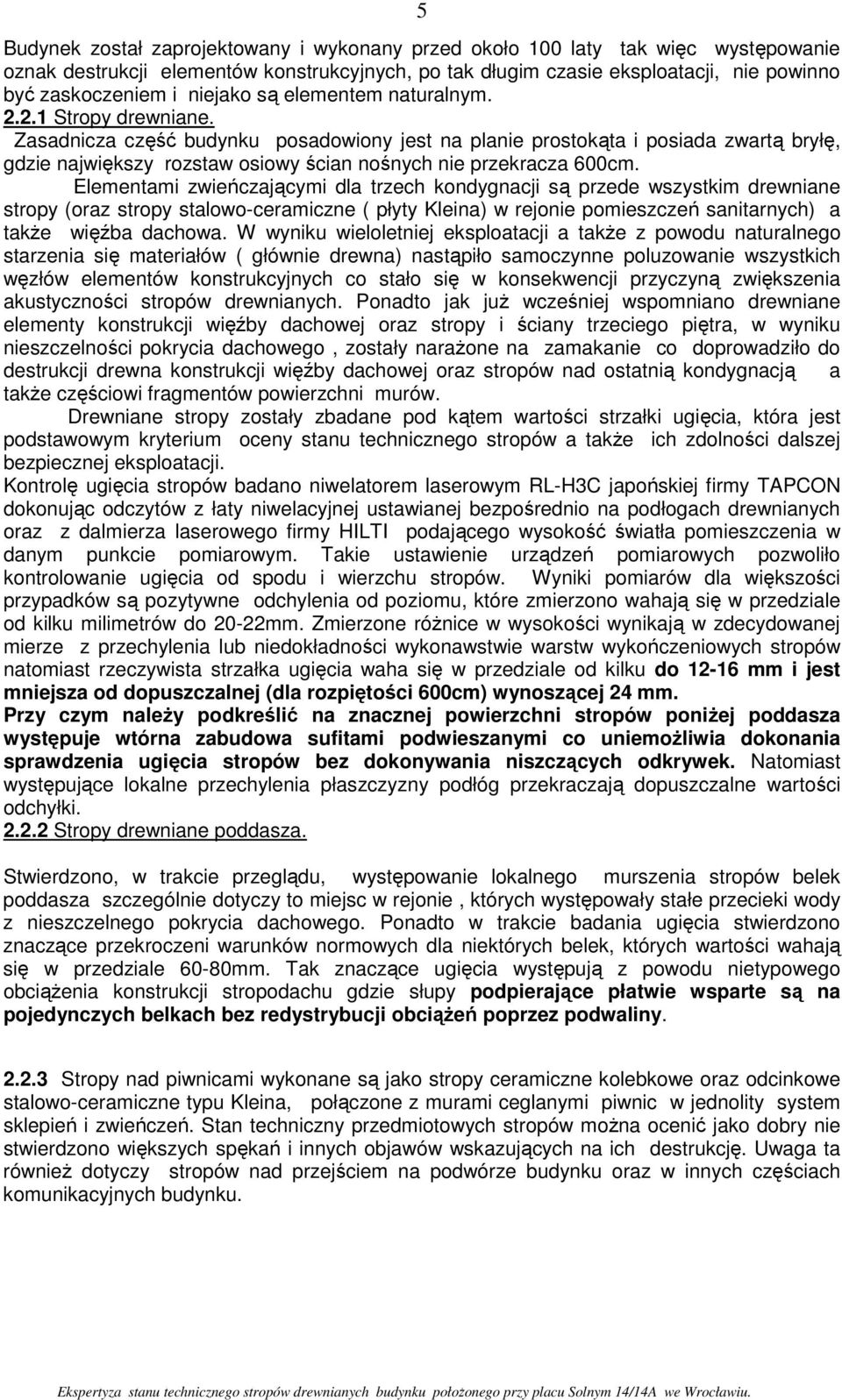

5 5 udynek ostał aprojektowany i wykonany pred około 100 laty tak więc występowanie onak destrukcji elementów konstrukcyjnych, po tak długim casie eksploatacji, nie powinno być askoceniem i niejako są elementem naturalnym Stropy drewniane. Zasadnica cęść budynku posadowiony jest na planie prostokąta i posiada wartą bryłę, gdie najwięksy rostaw osiowy ścian nośnych nie prekraca 600cm. Elementami wieńcającymi dla trech kondygnacji są prede wsystkim drewniane stropy (ora stropy stalowo-ceramicne ( płyty Kleina) w rejonie pomiesceń sanitarnych) a takŝe więźba dachowa. W wyniku wieloletniej eksploatacji a takŝe powodu naturalnego starenia się materiałów ( głównie drewna) nastąpiło samocynne poluowanie wsystkich węłów elementów konstrukcyjnych co stało się w konsekwencji prycyną więksenia akustycności stropów drewnianych. Ponadto jak juŝ wceśniej wspomniano drewniane elementy konstrukcji więźby dachowej ora stropy i ściany treciego piętra, w wyniku niescelności pokrycia dachowego, ostały naraŝone na amakanie co doprowadiło do destrukcji drewna konstrukcji więźby dachowej ora stropów nad ostatnią kondygnacją a takŝe cęściowi fragmentów powierchni murów. Drewniane stropy ostały badane pod kątem wartości strałki ugięcia, która jest podstawowym kryterium oceny stanu technicnego stropów a takŝe ich dolności dalsej bepiecnej eksploatacji. Kontrolę ugięcia stropów badano niwelatorem laserowym RL-H3C japońskiej firmy TPCON dokonując odcytów łaty niwelacyjnej ustawianej bepośrednio na podłogach drewnianych ora dalmiera laserowego firmy HILTI podającego wysokość światła pomiescenia w danym punkcie pomiarowym. Takie ustawienie urądeń pomiarowych powoliło kontrolowanie ugięcia od spodu i wierchu stropów. Wyniki pomiarów dla więksości prypadków są poytywne odchylenia od poiomu, które mierono wahają się w prediale od kilku milimetrów do 20-22mm. Zmierone róŝnice w wysokości wynikają w decydowanej miere prechylenia lub niedokładności wykonawstwie warstw wykońceniowych stropów natomiast recywista strałka ugięcia waha się w prediale od kilku do mm i jest mniejsa od dopuscalnej (dla ropiętości 600cm) wynosącej 24 mm. Pry cym naleŝy podkreślić na nacnej powierchni stropów poniŝej poddasa występuje wtórna abudowa sufitami podwiesanymi co uniemoŝliwia dokonania sprawdenia ugięcia stropów be dokonywania niscących odkrywek. Natomiast występujące lokalne prechylenia płascyny podłóg prekracają dopuscalne wartości odchyłki Stropy drewniane poddasa. Stwierdono, w trakcie preglądu, występowanie lokalnego mursenia stropów belek poddasa scególnie dotycy to miejsc w rejonie, których występowały stałe precieki wody niescelnego pokrycia dachowego. Ponadto w trakcie badania ugięcia stwierdono nacące prekroceni warunków normowych dla niektórych belek, których wartości wahają się w prediale 60-80mm. Tak nacące ugięcia występują powodu nietypowego obciąŝenia konstrukcji stropodachu gdie słupy podpierające płatwie wsparte są na pojedyncych belkach be redystrybucji obciąŝeń popre podwaliny Stropy nad piwnicami wykonane są jako stropy ceramicne kolebkowe ora odcinkowe stalowo-ceramicne typu Kleina, połącone murami ceglanymi piwnic w jednolity system sklepień i wieńceń. Stan technicny predmiotowych stropów moŝna ocenić jako dobry nie stwierdono więksych spękań i innych objawów wskaujących na ich destrukcję. Uwaga ta równieŝ dotycy stropów nad prejściem na podwóre budynku ora w innych cęściach komunikacyjnych budynku. Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

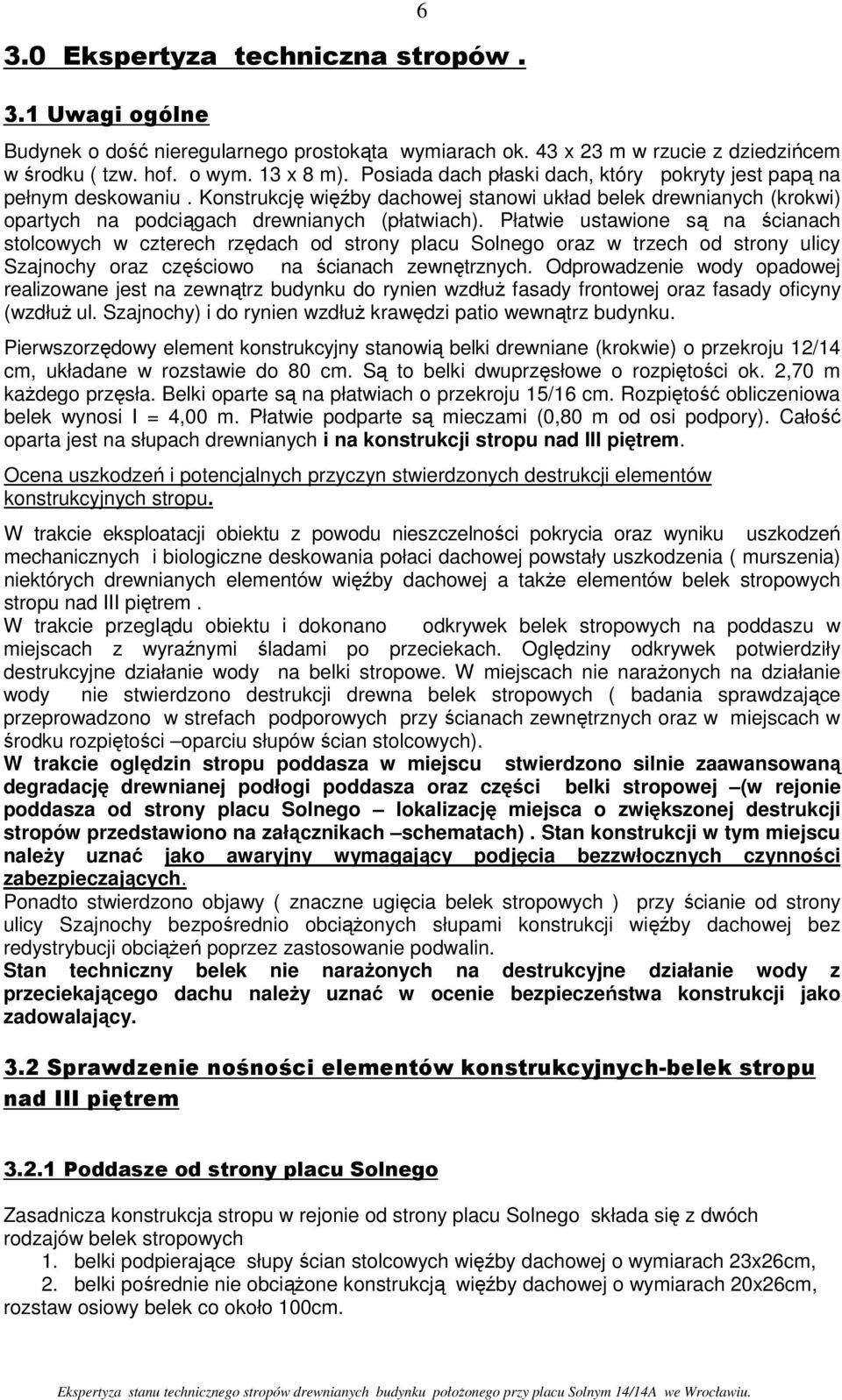

6 3.0 Ekspertya technicna stropów. 3.1 Uwagi ogólne 6 udynek o dość nieregularnego prostokąta wymiarach ok. 43 x 23 m w rucie diedińcem w środku ( tw. hof. o wym. 13 x 8 m). Posiada dach płaski dach, który pokryty jest papą na pełnym deskowaniu. Konstrukcję więźby dachowej stanowi układ belek drewnianych (krokwi) opartych na podciągach drewnianych (płatwiach). Płatwie ustawione są na ścianach stolcowych w cterech rędach od strony placu Solnego ora w trech od strony ulicy Sajnochy ora cęściowo na ścianach ewnętrnych. Odprowadenie wody opadowej realiowane jest na ewnątr budynku do rynien wdłuŝ fasady frontowej ora fasady oficyny (wdłuŝ ul. Sajnochy) i do rynien wdłuŝ krawędi patio wewnątr budynku. Pierwsorędowy element konstrukcyjny stanowią belki drewniane (krokwie) o prekroju 12/14 cm, układane w rostawie do 80 cm. Są to belki dwupręsłowe o ropiętości ok. 2,70 m kaŝdego pręsła. elki oparte są na płatwiach o prekroju 15/16 cm. Ropiętość obliceniowa belek wynosi I = 4,00 m. Płatwie podparte są miecami (0,80 m od osi podpory). Całość oparta jest na słupach drewnianych i na konstrukcji stropu nad III piętrem. Ocena uskodeń i potencjalnych prycyn stwierdonych destrukcji elementów konstrukcyjnych stropu. W trakcie eksploatacji obiektu powodu niescelności pokrycia ora wyniku uskodeń mechanicnych i biologicne deskowania połaci dachowej powstały uskodenia ( mursenia) niektórych drewnianych elementów więźby dachowej a takŝe elementów belek stropowych stropu nad III piętrem. W trakcie preglądu obiektu i dokonano odkrywek belek stropowych na poddasu w miejscach wyraźnymi śladami po preciekach. Oględiny odkrywek potwierdiły destrukcyjne diałanie wody na belki stropowe. W miejscach nie naraŝonych na diałanie wody nie stwierdono destrukcji drewna belek stropowych ( badania sprawdające preprowadono w strefach podporowych pry ścianach ewnętrnych ora w miejscach w środku ropiętości oparciu słupów ścian stolcowych). W trakcie oględin stropu poddasa w miejscu stwierdono silnie aawansowaną degradację drewnianej podłogi poddasa ora cęści belki stropowej (w rejonie poddasa od strony placu Solnego lokaliację miejsca o więksonej destrukcji stropów predstawiono na ałącnikach schematach). Stan konstrukcji w tym miejscu naleŝy unać jako awaryjny wymagający podjęcia bewłocnych cynności abepiecających. Ponadto stwierdono objawy ( nacne ugięcia belek stropowych ) pry ścianie od strony ulicy Sajnochy bepośrednio obciąŝonych słupami konstrukcji więźby dachowej be redystrybucji obciąŝeń popre astosowanie podwalin. Stan technicny belek nie naraŝonych na destrukcyjne diałanie wody preciekającego dachu naleŝy unać w ocenie bepieceństwa konstrukcji jako adowalający. 3.2 Sprawdenie nośności elementów konstrukcyjnych-belek stropu nad III piętrem Poddase od strony placu Solnego Zasadnica konstrukcja stropu w rejonie od strony placu Solnego składa się dwóch rodajów belek stropowych 1. belki podpierające słupy ścian stolcowych więźby dachowej o wymiarach 23x26cm, 2. belki pośrednie nie obciąŝone konstrukcją więźby dachowej o wymiarach 20x26cm, rostaw osiowy belek co około 100cm. Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

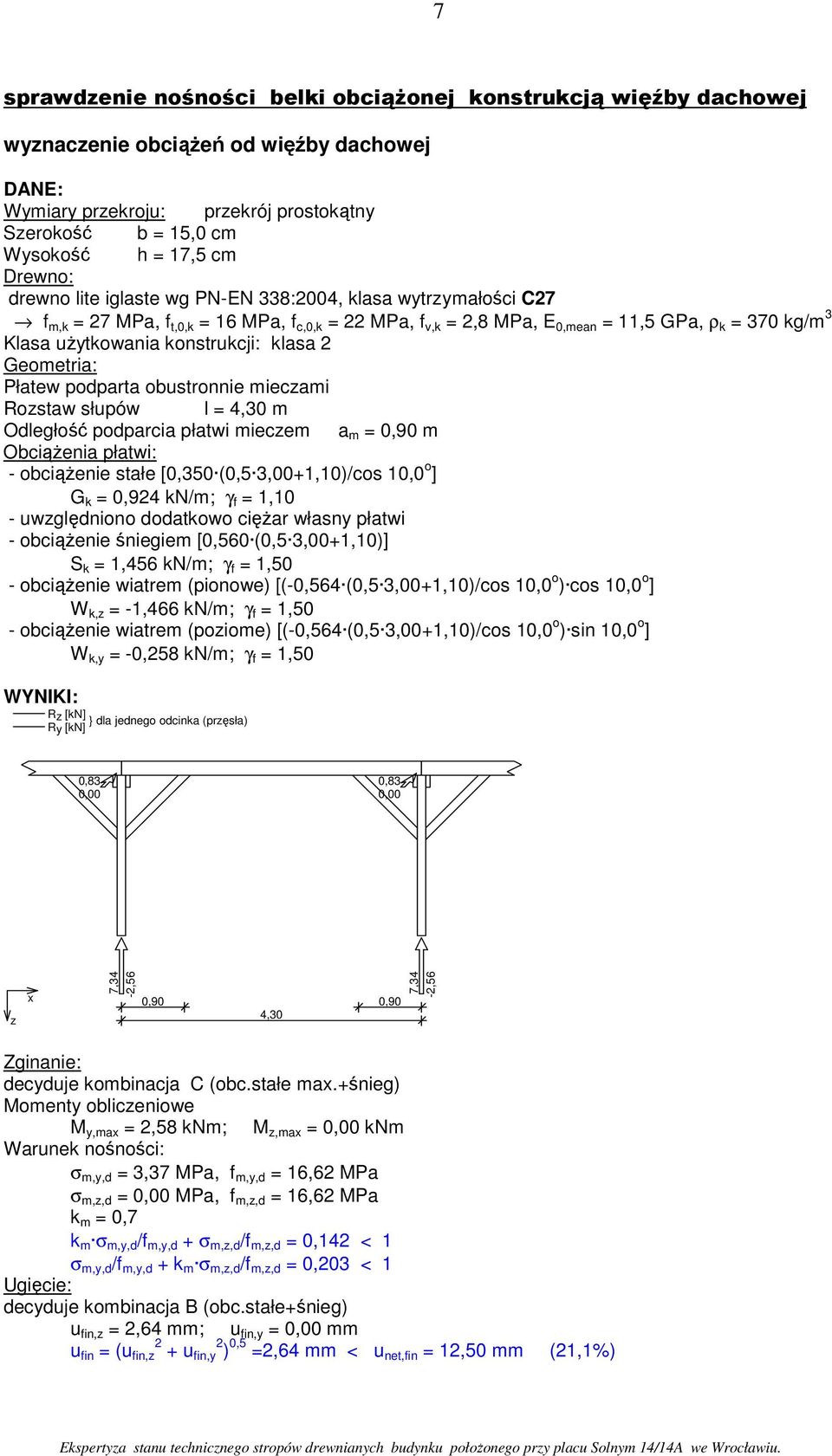

7 7 sprawdenie nośności belki obciąŝonej konstrukcją więźby dachowej wynacenie obciąŝeń od więźby dachowej DNE: Wymiary prekroju: prekrój prostokątny Serokość b = 15,0 cm Wysokość h = 17,5 cm Drewno: drewno lite iglaste wg PN-EN 338:2004, klasa wytrymałości C27 f m,k = 27 MPa, f t,0,k = 16 MPa, f c,0,k = 22 MPa, f v,k = 2,8 MPa, E 0,mean = 11,5 GPa, ρ k = 370 kg/m 3 Klasa uŝytkowania konstrukcji: klasa 2 Geometria: Płatew podparta obustronnie miecami Rostaw słupów l = 4,30 m Odległość podparcia płatwi miecem a m = 0,90 m ObciąŜenia płatwi: - obciąŝenie stałe [0,350 (0,5 3,00+1,10)/cos 10,0 o ] G k = 0,924 kn/m; γ f = 1,10 - uwględniono dodatkowo cięŝar własny płatwi - obciąŝenie śniegiem [0,560 (0,5 3,00+1,10)] S k = 1,456 kn/m; γ f = 1,50 - obciąŝenie wiatrem (pionowe) [(-0,564 (0,5 3,00+1,10)/cos 10,0 o ) cos 10,0 o ] W k, = -1,466 kn/m; γ f = 1,50 - obciąŝenie wiatrem (poiome) [(-0,564 (0,5 3,00+1,10)/cos 10,0 o ) sin 10,0 o ] W k,y = -0,258 kn/m; γ f = 1,50 WYNIKI: R [kn] } dla jednego odcinka (pręsła) Ry [kn] 0,83 0,00 0,83 0,00 x 7,34-2,56 0,90 0,90 4,30 7,34-2,56 Zginanie: decyduje kombinacja C (obc.stałe max.+śnieg) Momenty obliceniowe M y,max = 2,58 knm; M,max = 0,00 knm Warunek nośności: σ m,y,d = 3,37 MPa, f m,y,d = 16,62 MPa σ m,,d = 0,00 MPa, f m,,d = 16,62 MPa k m = 0,7 k m σ m,y,d /f m,y,d + σ m,,d /f m,,d = 0,142 < 1 σ m,y,d /f m,y,d + k m σ m,,d /f m,,d = 0,203 < 1 Ugięcie: decyduje kombinacja (obc.stałe+śnieg) u fin, = 2,64 mm; u fin,y = 0,00 mm u fin = (u 2 fin, + u 2 fin,y ) 0,5 =2,64 mm < u net,fin = 12,50 mm (21,1%) Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

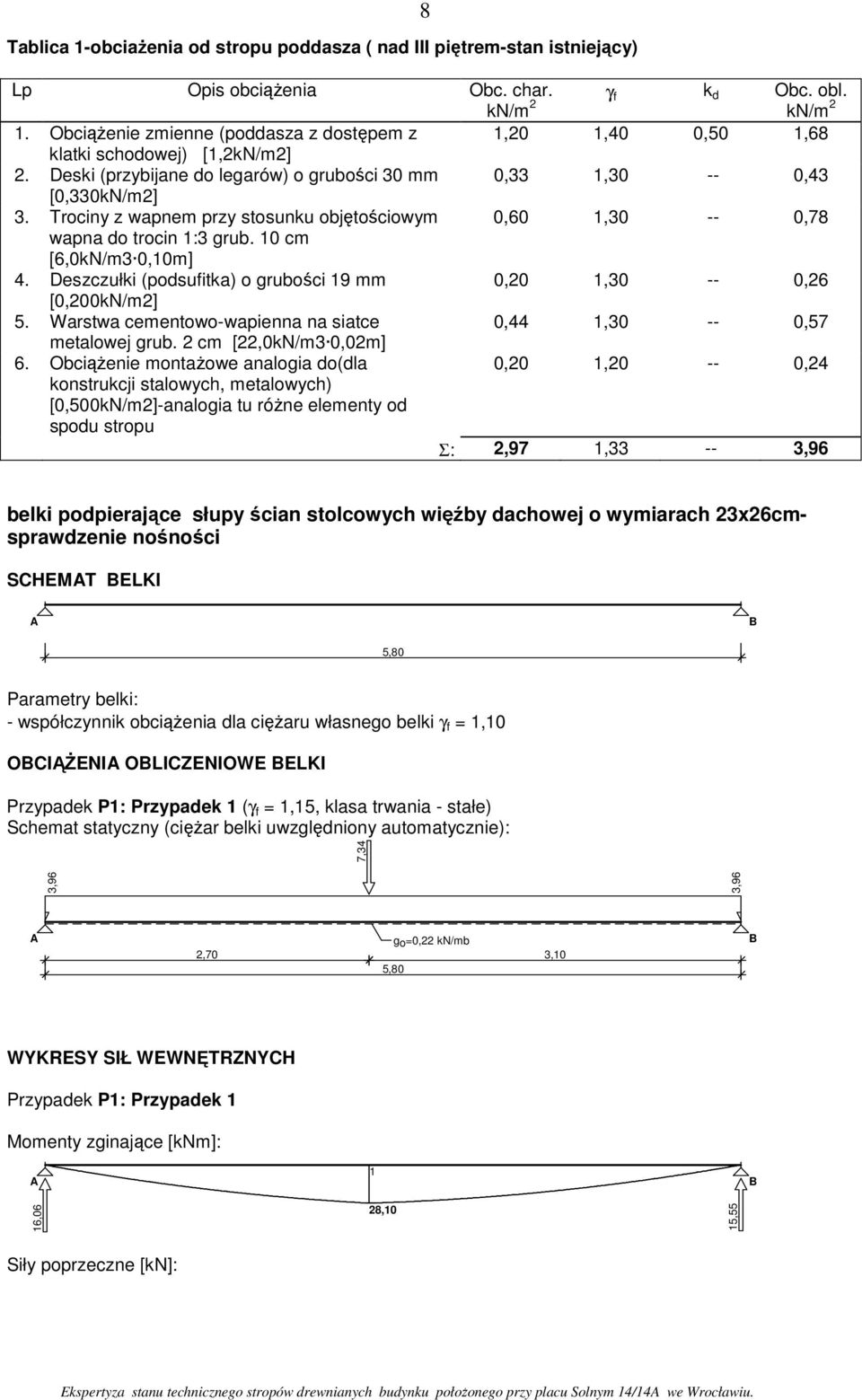

8 Tablica 1-obciaŜenia od stropu poddasa ( nad III piętrem-stan istniejący) 8 k Obc. obl. Lp Opis obciąŝenia Obc. char. kn/m 2 γ f d kn/m 2 1. ObciąŜenie mienne (poddasa dostępem 1,20 1,40 0,50 1,68 klatki schodowej) [1,2kN/m2] 2. Deski (prybijane do legarów) o grubości 30 mm 0,33 1, ,43 [0,330kN/m2] 3. Trociny wapnem pry stosunku objętościowym 0,60 1, ,78 wapna do trocin 1:3 grub. 10 cm [6,0kN/m3 0,10m] 4. Descułki (podsufitka) o grubości 19 mm 0,20 1, ,26 [0,200kN/m2] 5. Warstwa cementowo-wapienna na siatce 0,44 1, ,57 metalowej grub. 2 cm [22,0kN/m3 0,02m] 6. ObciąŜenie montaŝowe analogia do(dla 0,20 1, ,24 konstrukcji stalowych, metalowych) [0,500kN/m2]-analogia tu róŝne elementy od spodu stropu Σ: 2,97 1, ,96 belki podpierające słupy ścian stolcowych więźby dachowej o wymiarach 23x26cmsprawdenie nośności SCHEMT ELKI 5,80 Parametry belki: - współcynnik obciąŝenia dla cięŝaru własnego belki γ f = 1,10 OCIĄśENI OLICZENIOWE ELKI Prypadek P1: Prypadek 1 (γ f = 1,15, klasa trwania - stałe) Schemat statycny (cięŝar belki uwględniony automatycnie): 3,96 3,96 7,34 go=0,22 kn/mb 2,70 3,10 5,80 WYKRESY SIŁ WEWNĘTRZNYCH Prypadek P1: Prypadek 1 Momenty ginające [knm]: 1 16,06 28,10 15,55 Siły poprecne [kn]: Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

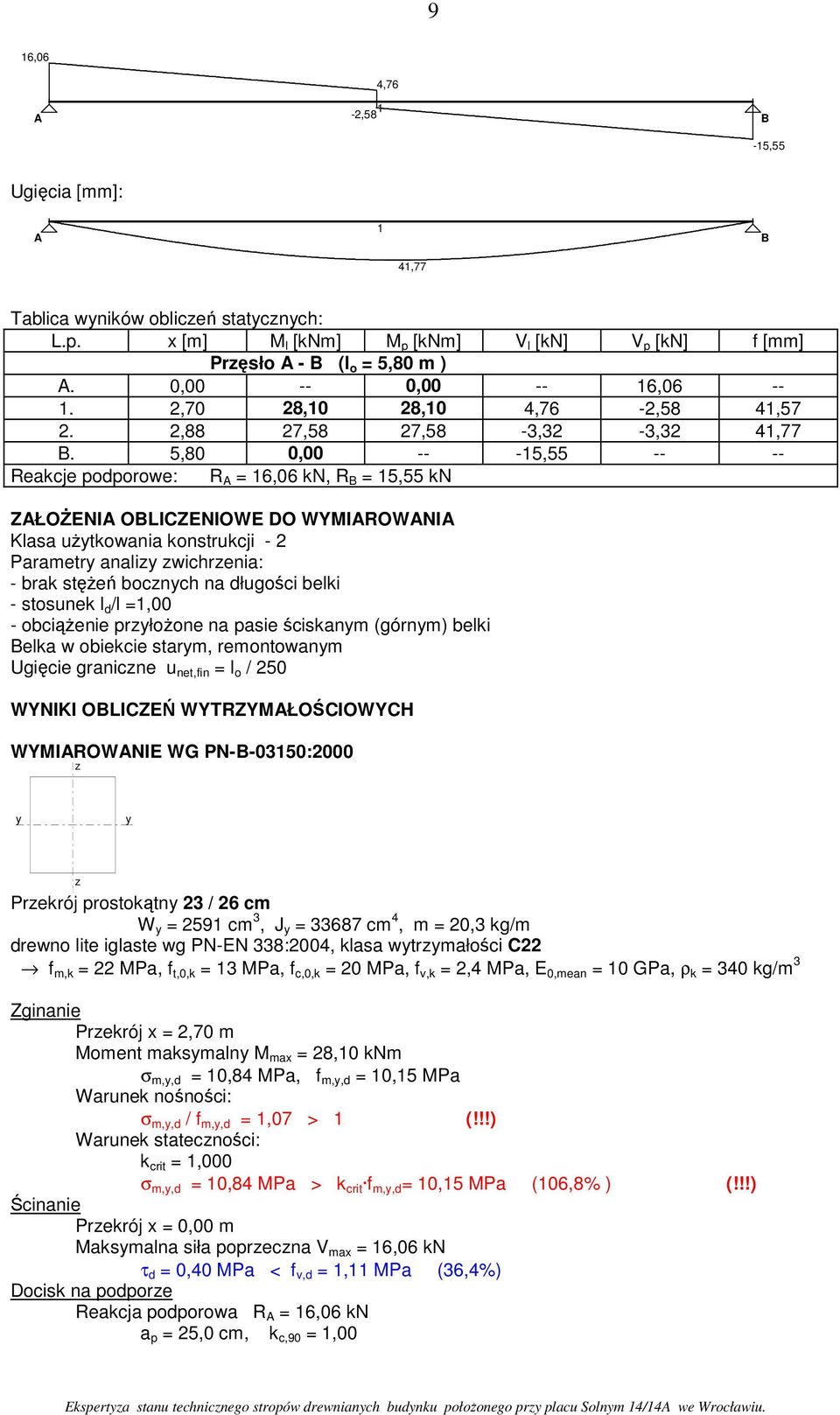

9 9 16,06 1-2,58 4,76-15,55 Ugięcia [mm]: 1 41,77 Tablica wyników obliceń statycnych: L.p. x [m] M l [knm] M p [knm] V l [kn] V p [kn] f [mm] Pręsło - (l o = 5,80 m ). 0, , , ,70 28,10 28,10 4,76-2,58 41, ,88 27,58 27,58-3,32-3,32 41,77. 5,80 0, , Reakcje podporowe: R = 16,06 kn, R = 15,55 kn ZŁOśENI OLICZENIOWE DO WYMIROWNI Klasa uŝytkowania konstrukcji - 2 Parametry analiy wichrenia: - brak stęŝeń bocnych na długości belki - stosunek l d /l =1,00 - obciąŝenie pryłoŝone na pasie ściskanym (górnym) belki elka w obiekcie starym, remontowanym Ugięcie granicne u net,fin = l o / 250 WYNIKI OLICZEŃ WYTRZYMŁOŚCIOWYCH WYMIROWNIE WG PN :2000 y y Prekrój prostokątny 23 / 26 cm W y = 2591 cm 3, J y = cm 4, m = 20,3 kg/m drewno lite iglaste wg PN-EN 338:2004, klasa wytrymałości C22 f m,k = 22 MPa, f t,0,k = 13 MPa, f c,0,k = 20 MPa, f v,k = 2,4 MPa, E 0,mean = 10 GPa, ρ k = 340 kg/m 3 Zginanie Prekrój x = 2,70 m Moment maksymalny M max = 28,10 knm σ m,y,d = 10,84 MPa, f m,y,d = 10,15 MPa Warunek nośności: σ m,y,d / f m,y,d = 1,07 > 1 (!!!) Warunek statecności: k crit = 1,000 σ m,y,d = 10,84 MPa > k crit f m,y,d = 10,15 MPa (106,8% ) (!!!) Ścinanie Prekrój x = 0,00 m Maksymalna siła poprecna V max = 16,06 kn τ d = 0,40 MPa < f v,d = 1,11 MPa (36,4%) Docisk na podpore Reakcja podporowa R = 16,06 kn a p = 25,0 cm, k c,90 = 1,00 Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

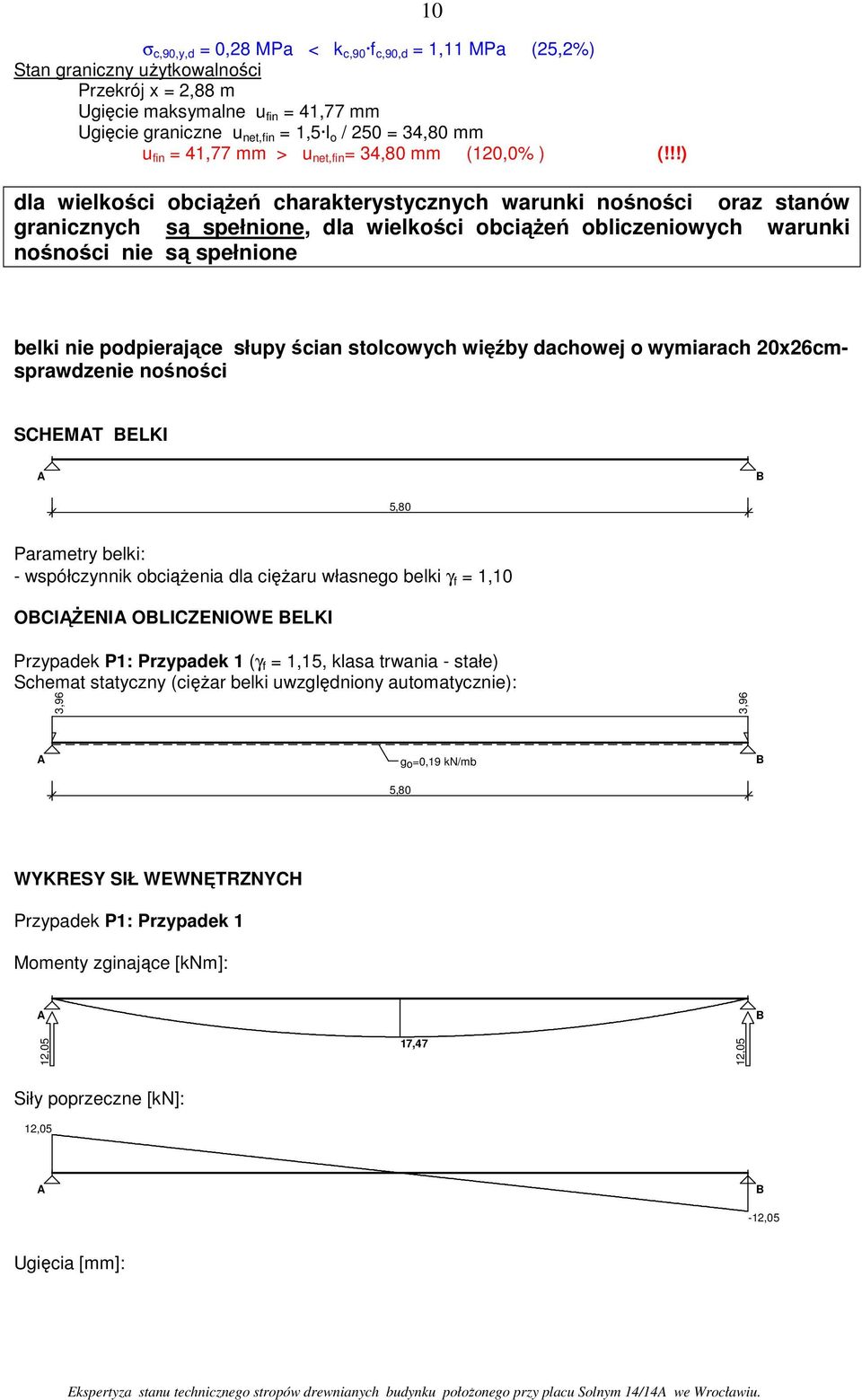

10 σ c,90,y,d = 0,28 MPa < k c,90 f c,90,d = 1,11 MPa (25,2%) Stan granicny uŝytkowalności Prekrój x = 2,88 m Ugięcie maksymalne u fin = 41,77 mm Ugięcie granicne u net,fin = 1,5 l o / 250 = 34,80 mm u fin = 41,77 mm > u net,fin = 34,80 mm (120,0% ) (!!!) 10 dla wielkości obciąŝeń charakterystycnych warunki nośności ora stanów granicnych są spełnione, dla wielkości obciąŝeń obliceniowych warunki nośności nie są spełnione belki nie podpierające słupy ścian stolcowych więźby dachowej o wymiarach 20x26cmsprawdenie nośności SCHEMT ELKI 5,80 Parametry belki: - współcynnik obciąŝenia dla cięŝaru własnego belki γ f = 1,10 OCIĄśENI OLICZENIOWE ELKI Prypadek P1: Prypadek 1 (γ f = 1,15, klasa trwania - stałe) Schemat statycny (cięŝar belki uwględniony automatycnie): 3,96 3,96 5,80 go=0,19 kn/mb WYKRESY SIŁ WEWNĘTRZNYCH Prypadek P1: Prypadek 1 Momenty ginające [knm]: 12,05 17,47 12,05 Siły poprecne [kn]: 12,05-12,05 Ugięcia [mm]: Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

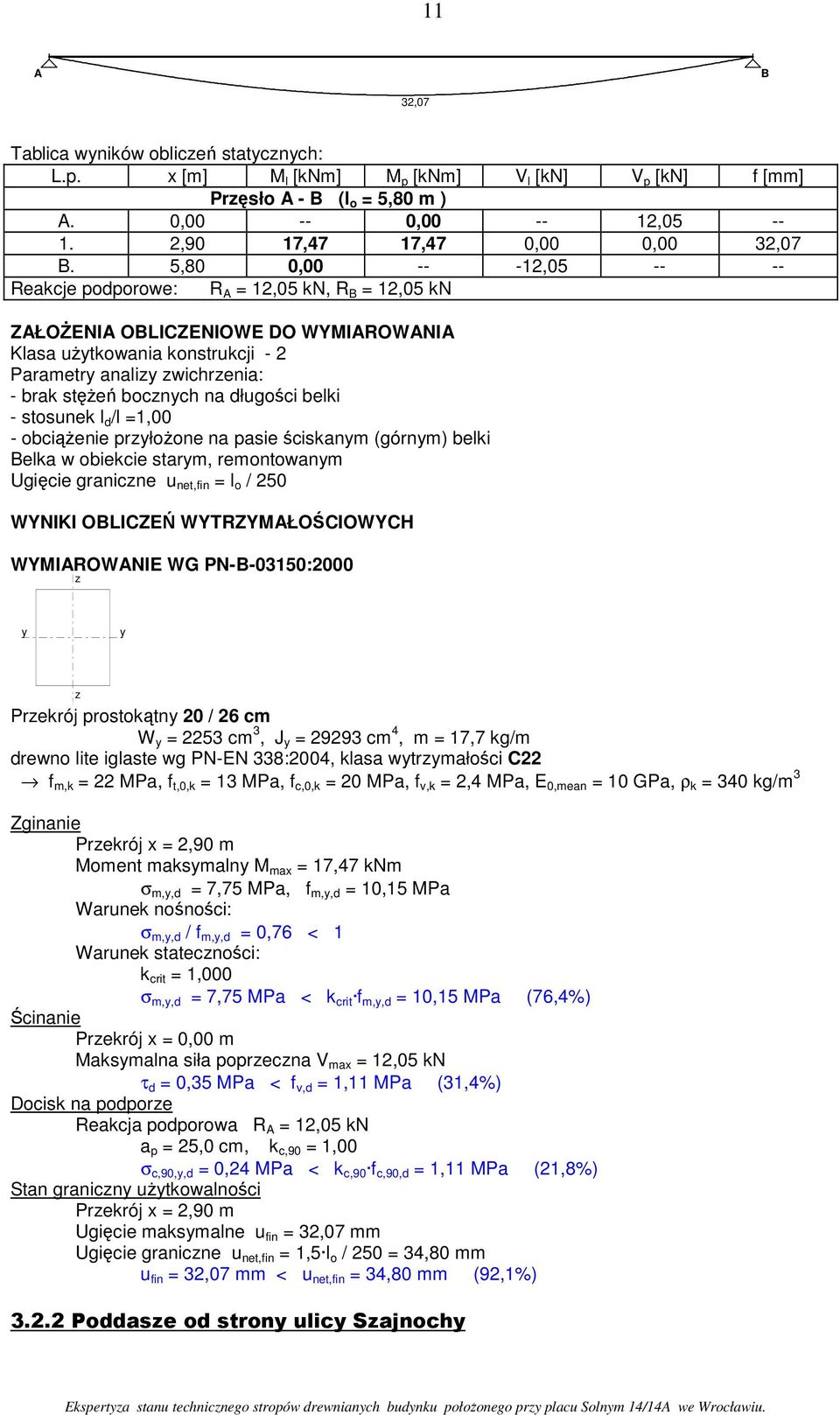

11 11 32,07 Tablica wyników obliceń statycnych: L.p. x [m] M l [knm] M p [knm] V l [kn] V p [kn] f [mm] Pręsło - (l o = 5,80 m ). 0, , , ,90 17,47 17,47 0,00 0,00 32,07. 5,80 0, , Reakcje podporowe: R = 12,05 kn, R = 12,05 kn ZŁOśENI OLICZENIOWE DO WYMIROWNI Klasa uŝytkowania konstrukcji - 2 Parametry analiy wichrenia: - brak stęŝeń bocnych na długości belki - stosunek l d /l =1,00 - obciąŝenie pryłoŝone na pasie ściskanym (górnym) belki elka w obiekcie starym, remontowanym Ugięcie granicne u net,fin = l o / 250 WYNIKI OLICZEŃ WYTRZYMŁOŚCIOWYCH WYMIROWNIE WG PN :2000 y y Prekrój prostokątny 20 / 26 cm W y = 2253 cm 3, J y = cm 4, m = 17,7 kg/m drewno lite iglaste wg PN-EN 338:2004, klasa wytrymałości C22 f m,k = 22 MPa, f t,0,k = 13 MPa, f c,0,k = 20 MPa, f v,k = 2,4 MPa, E 0,mean = 10 GPa, ρ k = 340 kg/m 3 Zginanie Prekrój x = 2,90 m Moment maksymalny M max = 17,47 knm σ m,y,d = 7,75 MPa, f m,y,d = 10,15 MPa Warunek nośności: σ m,y,d / f m,y,d = 0,76 < 1 Warunek statecności: k crit = 1,000 σ m,y,d = 7,75 MPa < k crit f m,y,d = 10,15 MPa (76,4%) Ścinanie Prekrój x = 0,00 m Maksymalna siła poprecna V max = 12,05 kn τ d = 0,35 MPa < f v,d = 1,11 MPa (31,4%) Docisk na podpore Reakcja podporowa R = 12,05 kn a p = 25,0 cm, k c,90 = 1,00 σ c,90,y,d = 0,24 MPa < k c,90 f c,90,d = 1,11 MPa (21,8%) Stan granicny uŝytkowalności Prekrój x = 2,90 m Ugięcie maksymalne u fin = 32,07 mm Ugięcie granicne u net,fin = 1,5 l o / 250 = 34,80 mm u fin = 32,07 mm < u net,fin = 34,80 mm (92,1%) Poddase od strony ulicy Sajnochy Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

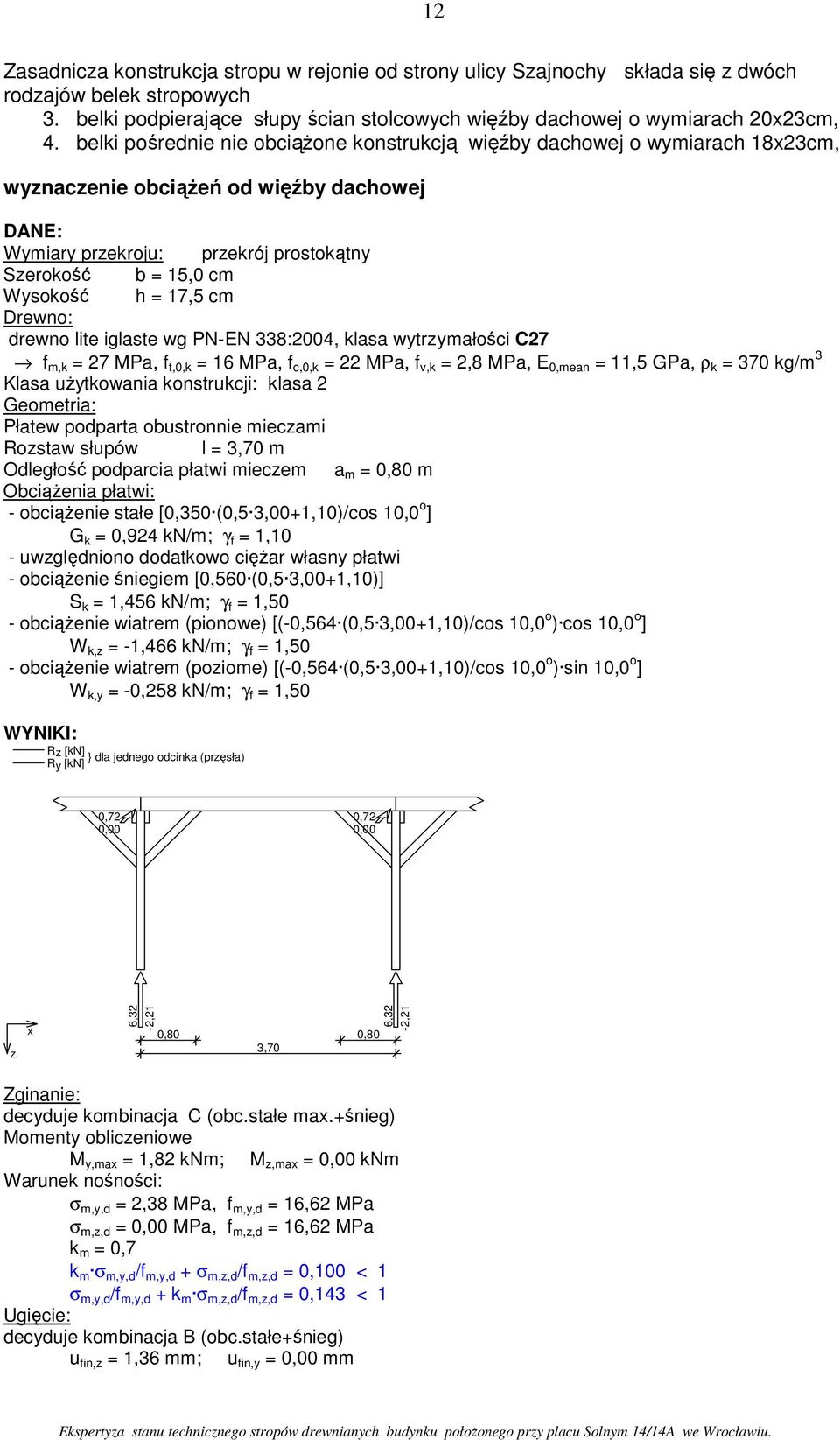

12 12 Zasadnica konstrukcja stropu w rejonie od strony ulicy Sajnochy składa się dwóch rodajów belek stropowych 3. belki podpierające słupy ścian stolcowych więźby dachowej o wymiarach 20x23cm, 4. belki pośrednie nie obciąŝone konstrukcją więźby dachowej o wymiarach 18x23cm, wynacenie obciąŝeń od więźby dachowej DNE: Wymiary prekroju: prekrój prostokątny Serokość b = 15,0 cm Wysokość h = 17,5 cm Drewno: drewno lite iglaste wg PN-EN 338:2004, klasa wytrymałości C27 f m,k = 27 MPa, f t,0,k = 16 MPa, f c,0,k = 22 MPa, f v,k = 2,8 MPa, E 0,mean = 11,5 GPa, ρ k = 370 kg/m 3 Klasa uŝytkowania konstrukcji: klasa 2 Geometria: Płatew podparta obustronnie miecami Rostaw słupów l = 3,70 m Odległość podparcia płatwi miecem a m = 0,80 m ObciąŜenia płatwi: - obciąŝenie stałe [0,350 (0,5 3,00+1,10)/cos 10,0 o ] G k = 0,924 kn/m; γ f = 1,10 - uwględniono dodatkowo cięŝar własny płatwi - obciąŝenie śniegiem [0,560 (0,5 3,00+1,10)] S k = 1,456 kn/m; γ f = 1,50 - obciąŝenie wiatrem (pionowe) [(-0,564 (0,5 3,00+1,10)/cos 10,0 o ) cos 10,0 o ] W k, = -1,466 kn/m; γ f = 1,50 - obciąŝenie wiatrem (poiome) [(-0,564 (0,5 3,00+1,10)/cos 10,0 o ) sin 10,0 o ] W k,y = -0,258 kn/m; γ f = 1,50 WYNIKI: R [kn] } dla jednego odcinka (pręsła) Ry [kn] 0,72 0,00 0,72 0,00 x 6,32-2,21 0,80 0,80 3,70 6,32-2,21 Zginanie: decyduje kombinacja C (obc.stałe max.+śnieg) Momenty obliceniowe M y,max = 1,82 knm; M,max = 0,00 knm Warunek nośności: σ m,y,d = 2,38 MPa, f m,y,d = 16,62 MPa σ m,,d = 0,00 MPa, f m,,d = 16,62 MPa k m = 0,7 k m σ m,y,d /f m,y,d + σ m,,d /f m,,d = 0,100 < 1 σ m,y,d /f m,y,d + k m σ m,,d /f m,,d = 0,143 < 1 Ugięcie: decyduje kombinacja (obc.stałe+śnieg) u fin, = 1,36 mm; u fin,y = 0,00 mm Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

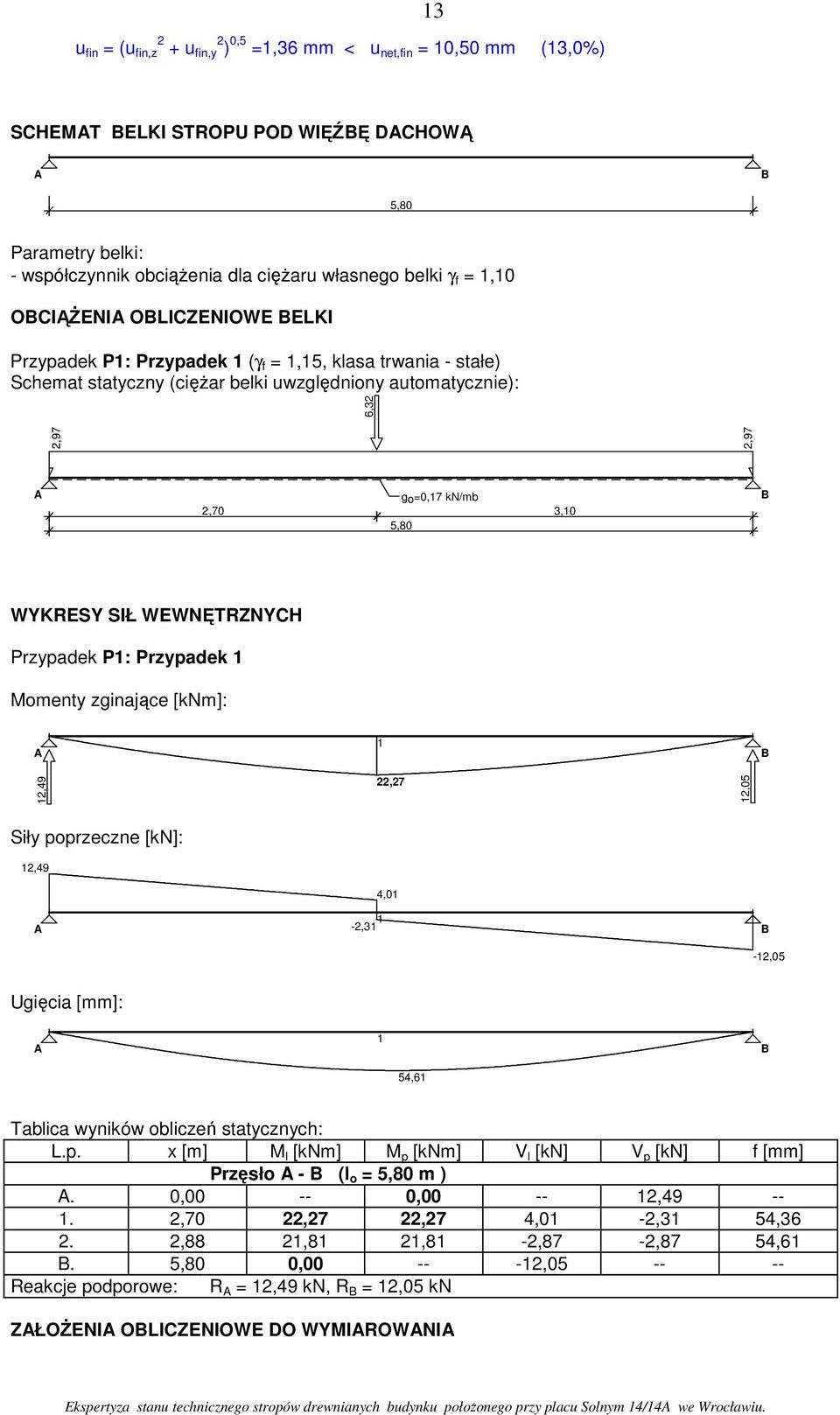

13 13 u fin = (u fin, 2 + u fin,y 2 ) 0,5 =1,36 mm < u net,fin = 10,50 mm (13,0%) SCHEMT ELKI STROPU POD WIĘŹĘ DCHOWĄ 5,80 Parametry belki: - współcynnik obciąŝenia dla cięŝaru własnego belki γ f = 1,10 OCIĄśENI OLICZENIOWE ELKI Prypadek P1: Prypadek 1 (γ f = 1,15, klasa trwania - stałe) Schemat statycny (cięŝar belki uwględniony automatycnie): 2,97 2,97 6,32 go=0,17 kn/mb 2,70 3,10 5,80 WYKRESY SIŁ WEWNĘTRZNYCH Prypadek P1: Prypadek 1 Momenty ginające [knm]: 1 12,49 22,27 12,05 Siły poprecne [kn]: 12,49 4,01 1-2,31-12,05 Ugięcia [mm]: 1 54,61 Tablica wyników obliceń statycnych: L.p. x [m] M l [knm] M p [knm] V l [kn] V p [kn] f [mm] Pręsło - (l o = 5,80 m ). 0, , , ,70 22,27 22,27 4,01-2,31 54, ,88 21,81 21,81-2,87-2,87 54,61. 5,80 0, , Reakcje podporowe: R = 12,49 kn, R = 12,05 kn ZŁOśENI OLICZENIOWE DO WYMIROWNI Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

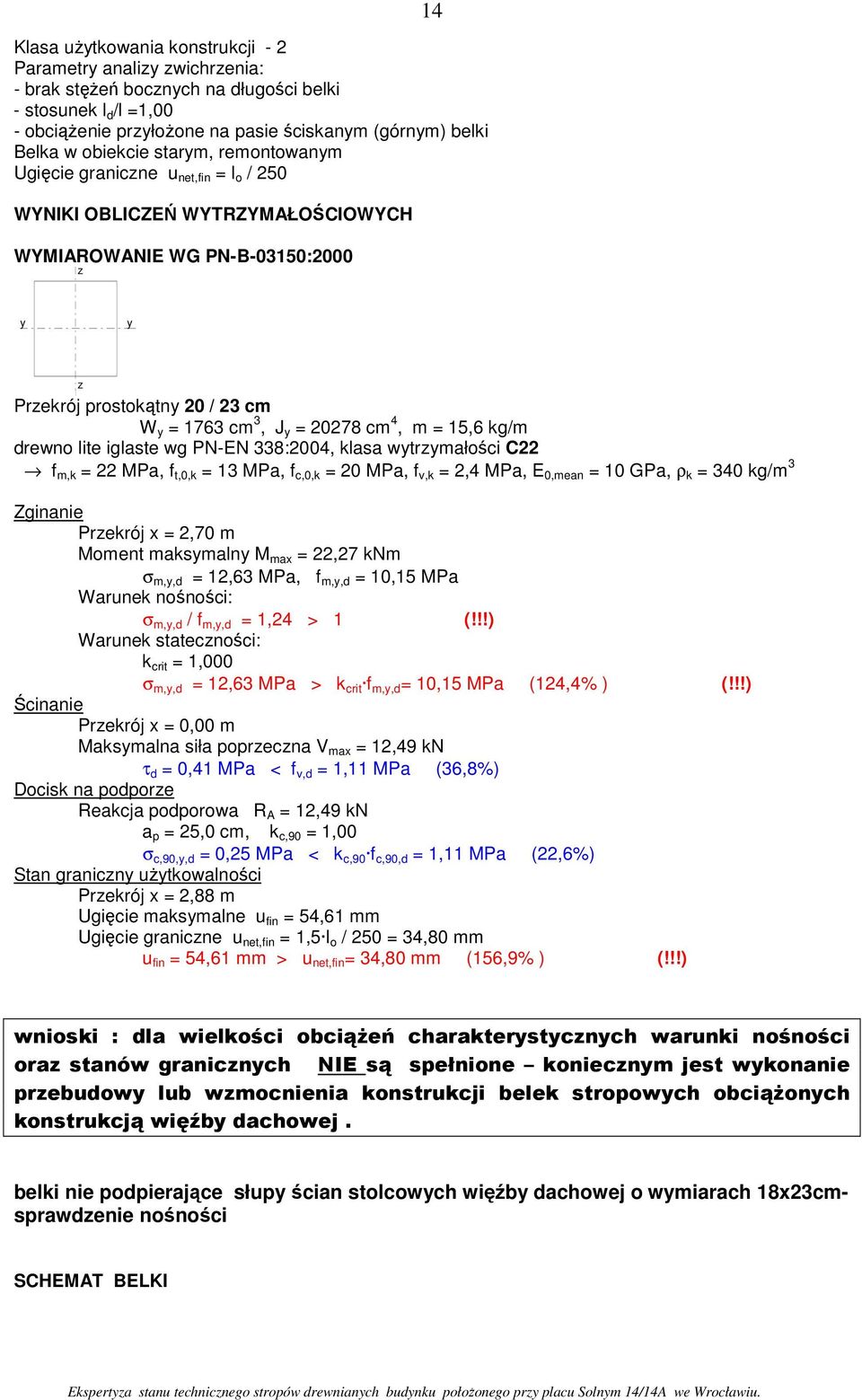

14 14 Klasa uŝytkowania konstrukcji - 2 Parametry analiy wichrenia: - brak stęŝeń bocnych na długości belki - stosunek l d /l =1,00 - obciąŝenie pryłoŝone na pasie ściskanym (górnym) belki elka w obiekcie starym, remontowanym Ugięcie granicne u net,fin = l o / 250 WYNIKI OLICZEŃ WYTRZYMŁOŚCIOWYCH WYMIROWNIE WG PN :2000 y y Prekrój prostokątny 20 / 23 cm W y = 1763 cm 3, J y = cm 4, m = 15,6 kg/m drewno lite iglaste wg PN-EN 338:2004, klasa wytrymałości C22 f m,k = 22 MPa, f t,0,k = 13 MPa, f c,0,k = 20 MPa, f v,k = 2,4 MPa, E 0,mean = 10 GPa, ρ k = 340 kg/m 3 Zginanie Prekrój x = 2,70 m Moment maksymalny M max = 22,27 knm σ m,y,d = 12,63 MPa, f m,y,d = 10,15 MPa Warunek nośności: σ m,y,d / f m,y,d = 1,24 > 1 (!!!) Warunek statecności: k crit = 1,000 σ m,y,d = 12,63 MPa > k crit f m,y,d = 10,15 MPa (124,4% ) (!!!) Ścinanie Prekrój x = 0,00 m Maksymalna siła poprecna V max = 12,49 kn τ d = 0,41 MPa < f v,d = 1,11 MPa (36,8%) Docisk na podpore Reakcja podporowa R = 12,49 kn a p = 25,0 cm, k c,90 = 1,00 σ c,90,y,d = 0,25 MPa < k c,90 f c,90,d = 1,11 MPa (22,6%) Stan granicny uŝytkowalności Prekrój x = 2,88 m Ugięcie maksymalne u fin = 54,61 mm Ugięcie granicne u net,fin = 1,5 l o / 250 = 34,80 mm u fin = 54,61 mm > u net,fin = 34,80 mm (156,9% ) (!!!) wnioski : dla wielkości obciąŝeń charakterystycnych warunki nośności ora stanów granicnych NIE są spełnione koniecnym jest wykonanie prebudowy lub wmocnienia konstrukcji belek stropowych obciąŝonych konstrukcją więźby dachowej. belki nie podpierające słupy ścian stolcowych więźby dachowej o wymiarach 18x23cmsprawdenie nośności SCHEMT ELKI Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

15 15 5,80 Parametry belki: - współcynnik obciąŝenia dla cięŝaru własnego belki γ f = 1,10 OCIĄśENI OLICZENIOWE ELKI Prypadek P1: Prypadek 1 (γ f = 1,15, klasa trwania - stałe) Schemat statycny (cięŝar belki uwględniony automatycnie): 2,97 2,97 5,80 go=0,17 kn/mb WYKRESY SIŁ WEWNĘTRZNYCH Prypadek P1: Prypadek 1 Momenty ginające [knm]: 9,11 13,21 9,11 Siły poprecne [kn]: 9,11-9,11 Ugięcia [mm]: 34,92 Tablica wyników obliceń statycnych: L.p. x [m] M l [knm] M p [knm] V l [kn] V p [kn] f [mm] Pręsło - (l o = 5,80 m ). 0, , , ,90 13,21 13,21 0,00 0,00 34,92. 5,80 0, , Reakcje podporowe: R = 9,11 kn, R = 9,11 kn ZŁOśENI OLICZENIOWE DO WYMIROWNI Klasa uŝytkowania konstrukcji - 2 Parametry analiy wichrenia: - brak stęŝeń bocnych na długości belki - stosunek l d /l =1,00 - obciąŝenie pryłoŝone na pasie ściskanym (górnym) belki elka w obiekcie starym, remontowanym Ugięcie granicne u net,fin = l o / 250 Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

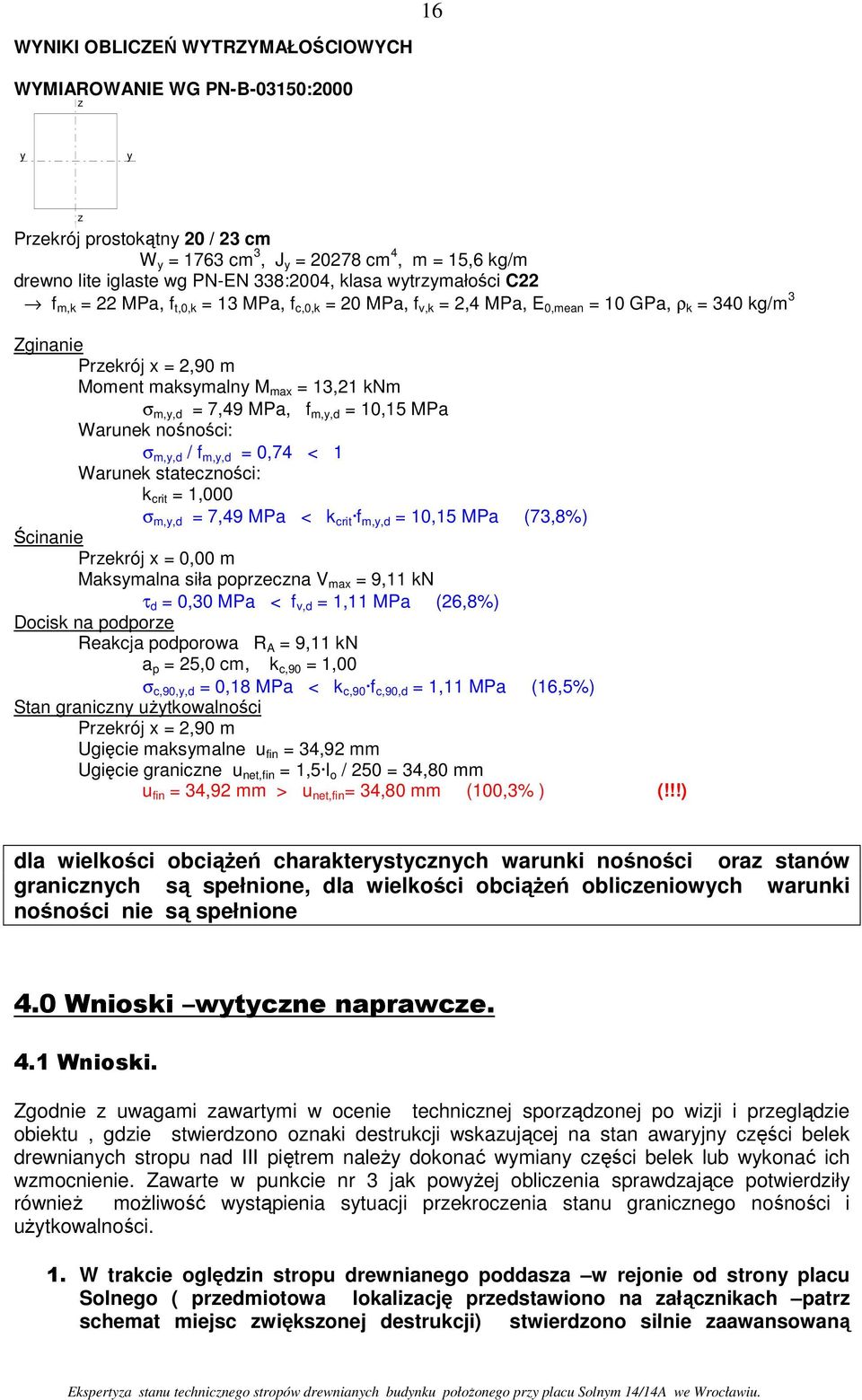

16 16 WYNIKI OLICZEŃ WYTRZYMŁOŚCIOWYCH WYMIROWNIE WG PN :2000 y y Prekrój prostokątny 20 / 23 cm W y = 1763 cm 3, J y = cm 4, m = 15,6 kg/m drewno lite iglaste wg PN-EN 338:2004, klasa wytrymałości C22 f m,k = 22 MPa, f t,0,k = 13 MPa, f c,0,k = 20 MPa, f v,k = 2,4 MPa, E 0,mean = 10 GPa, ρ k = 340 kg/m 3 Zginanie Prekrój x = 2,90 m Moment maksymalny M max = 13,21 knm σ m,y,d = 7,49 MPa, f m,y,d = 10,15 MPa Warunek nośności: σ m,y,d / f m,y,d = 0,74 < 1 Warunek statecności: k crit = 1,000 σ m,y,d = 7,49 MPa < k crit f m,y,d = 10,15 MPa (73,8%) Ścinanie Prekrój x = 0,00 m Maksymalna siła poprecna V max = 9,11 kn τ d = 0,30 MPa < f v,d = 1,11 MPa (26,8%) Docisk na podpore Reakcja podporowa R = 9,11 kn a p = 25,0 cm, k c,90 = 1,00 σ c,90,y,d = 0,18 MPa < k c,90 f c,90,d = 1,11 MPa (16,5%) Stan granicny uŝytkowalności Prekrój x = 2,90 m Ugięcie maksymalne u fin = 34,92 mm Ugięcie granicne u net,fin = 1,5 l o / 250 = 34,80 mm u fin = 34,92 mm > u net,fin = 34,80 mm (100,3% ) (!!!) dla wielkości obciąŝeń charakterystycnych warunki nośności ora stanów granicnych są spełnione, dla wielkości obciąŝeń obliceniowych warunki nośności nie są spełnione 4.0 Wnioski wytycne naprawce. 4.1 Wnioski. Zgodnie uwagami awartymi w ocenie technicnej sporądonej po wiji i preglądie obiektu, gdie stwierdono onaki destrukcji wskaującej na stan awaryjny cęści belek drewnianych stropu nad III piętrem naleŝy dokonać wymiany cęści belek lub wykonać ich wmocnienie. Zawarte w punkcie nr 3 jak powyŝej oblicenia sprawdające potwierdiły równieŝ moŝliwość wystąpienia sytuacji prekrocenia stanu granicnego nośności i uŝytkowalności. 1. W trakcie oględin stropu drewnianego poddasa w rejonie od strony placu Solnego ( predmiotowa lokaliację predstawiono na ałącnikach patr schemat miejsc więksonej destrukcji) stwierdono silnie aawansowaną Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.

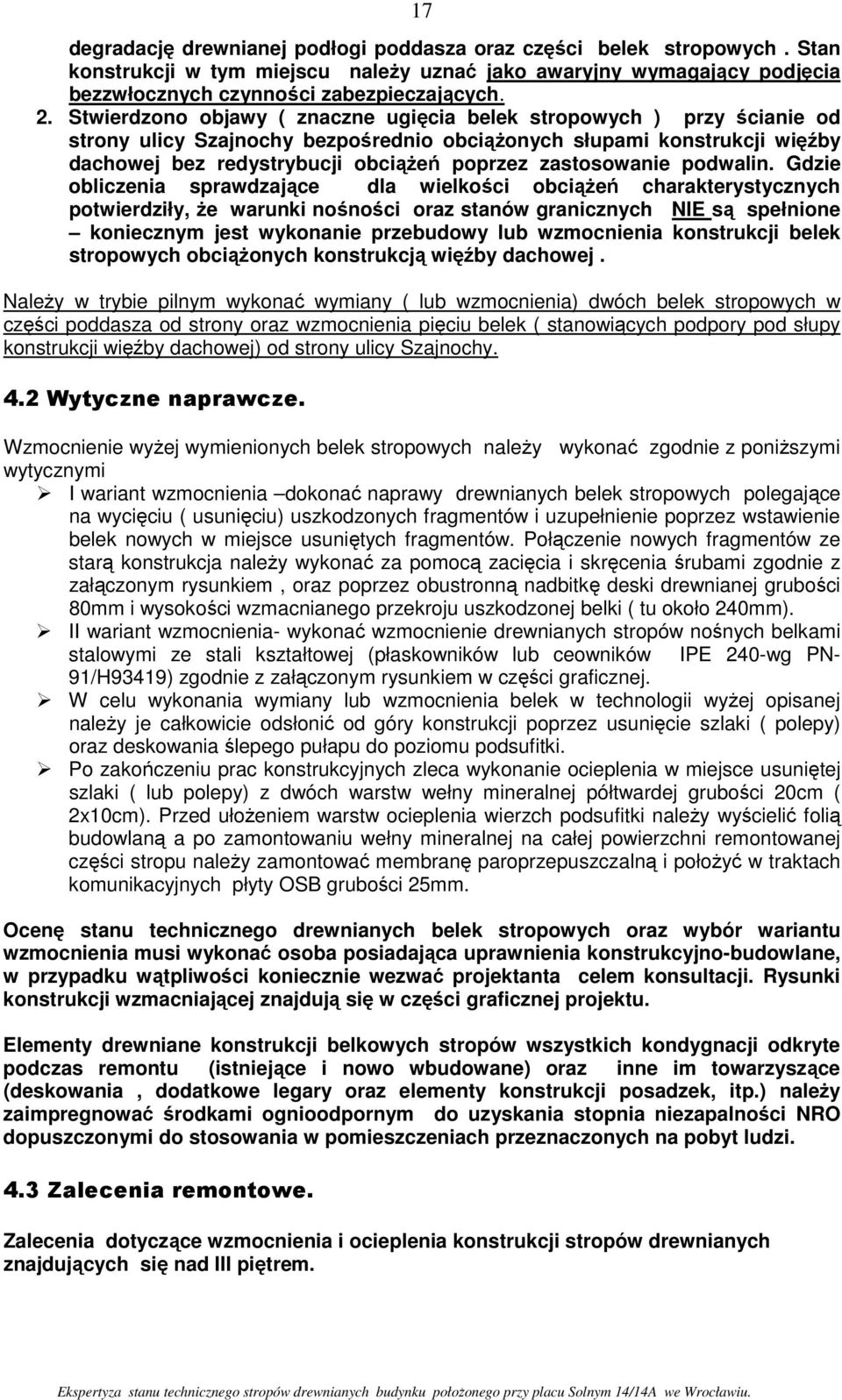

17 17 degradację drewnianej podłogi poddasa ora cęści belek stropowych. Stan konstrukcji w tym miejscu naleŝy unać jako awaryjny wymagający podjęcia bewłocnych cynności abepiecających. 2. Stwierdono objawy ( nacne ugięcia belek stropowych ) pry ścianie od strony ulicy Sajnochy bepośrednio obciąŝonych słupami konstrukcji więźby dachowej be redystrybucji obciąŝeń popre astosowanie podwalin. Gdie oblicenia sprawdające dla wielkości obciąŝeń charakterystycnych potwierdiły, Ŝe warunki nośności ora stanów granicnych NIE są spełnione koniecnym jest wykonanie prebudowy lub wmocnienia konstrukcji belek stropowych obciąŝonych konstrukcją więźby dachowej. NaleŜy w trybie pilnym wykonać wymiany ( lub wmocnienia) dwóch belek stropowych w cęści poddasa od strony ora wmocnienia pięciu belek ( stanowiących podpory pod słupy konstrukcji więźby dachowej) od strony ulicy Sajnochy. 4.2 Wytycne naprawce. Wmocnienie wyŝej wymienionych belek stropowych naleŝy wykonać godnie poniŝsymi wytycnymi I wariant wmocnienia dokonać naprawy drewnianych belek stropowych polegające na wycięciu ( usunięciu) uskodonych fragmentów i uupełnienie popre wstawienie belek nowych w miejsce usuniętych fragmentów. Połącenie nowych fragmentów e starą konstrukcja naleŝy wykonać a pomocą acięcia i skręcenia śrubami godnie ałąconym rysunkiem, ora popre obustronną nadbitkę deski drewnianej grubości 80mm i wysokości wmacnianego prekroju uskodonej belki ( tu około 240mm). II wariant wmocnienia- wykonać wmocnienie drewnianych stropów nośnych belkami stalowymi e stali kstałtowej (płaskowników lub ceowników IPE 240-wg PN- 91/H93419) godnie ałąconym rysunkiem w cęści graficnej. W celu wykonania wymiany lub wmocnienia belek w technologii wyŝej opisanej naleŝy je całkowicie odsłonić od góry konstrukcji popre usunięcie slaki ( polepy) ora deskowania ślepego pułapu do poiomu podsufitki. Po akońceniu prac konstrukcyjnych leca wykonanie ocieplenia w miejsce usuniętej slaki ( lub polepy) dwóch warstw wełny mineralnej półtwardej grubości 20cm ( 2x10cm). Pred ułoŝeniem warstw ocieplenia wierch podsufitki naleŝy wyścielić folią budowlaną a po amontowaniu wełny mineralnej na całej powierchni remontowanej cęści stropu naleŝy amontować membranę paroprepuscalną i połoŝyć w traktach komunikacyjnych płyty OS grubości 25mm. Ocenę stanu technicnego drewnianych belek stropowych ora wybór wariantu wmocnienia musi wykonać osoba posiadająca uprawnienia konstrukcyjno-budowlane, w prypadku wątpliwości koniecnie wewać projektanta celem konsultacji. Rysunki konstrukcji wmacniającej najdują się w cęści graficnej projektu. Elementy drewniane konstrukcji belkowych stropów wsystkich kondygnacji odkryte podcas remontu (istniejące i nowo wbudowane) ora inne im towarysące (deskowania, dodatkowe legary ora elementy konstrukcji posadek, itp.) naleŝy aimpregnować środkami ognioodpornym do uyskania stopnia nieapalności NRO dopusconymi do stosowania w pomiesceniach prenaconych na pobyt ludi. 4.3 Zalecenia remontowe. Zalecenia dotycące wmocnienia i ocieplenia konstrukcji stropów drewnianych najdujących się nad III piętrem. Ekspertya stanu technicnego stropów drewnianych budynku połoŝonego pry placu Solnym 14/14 we Wrocławiu.
