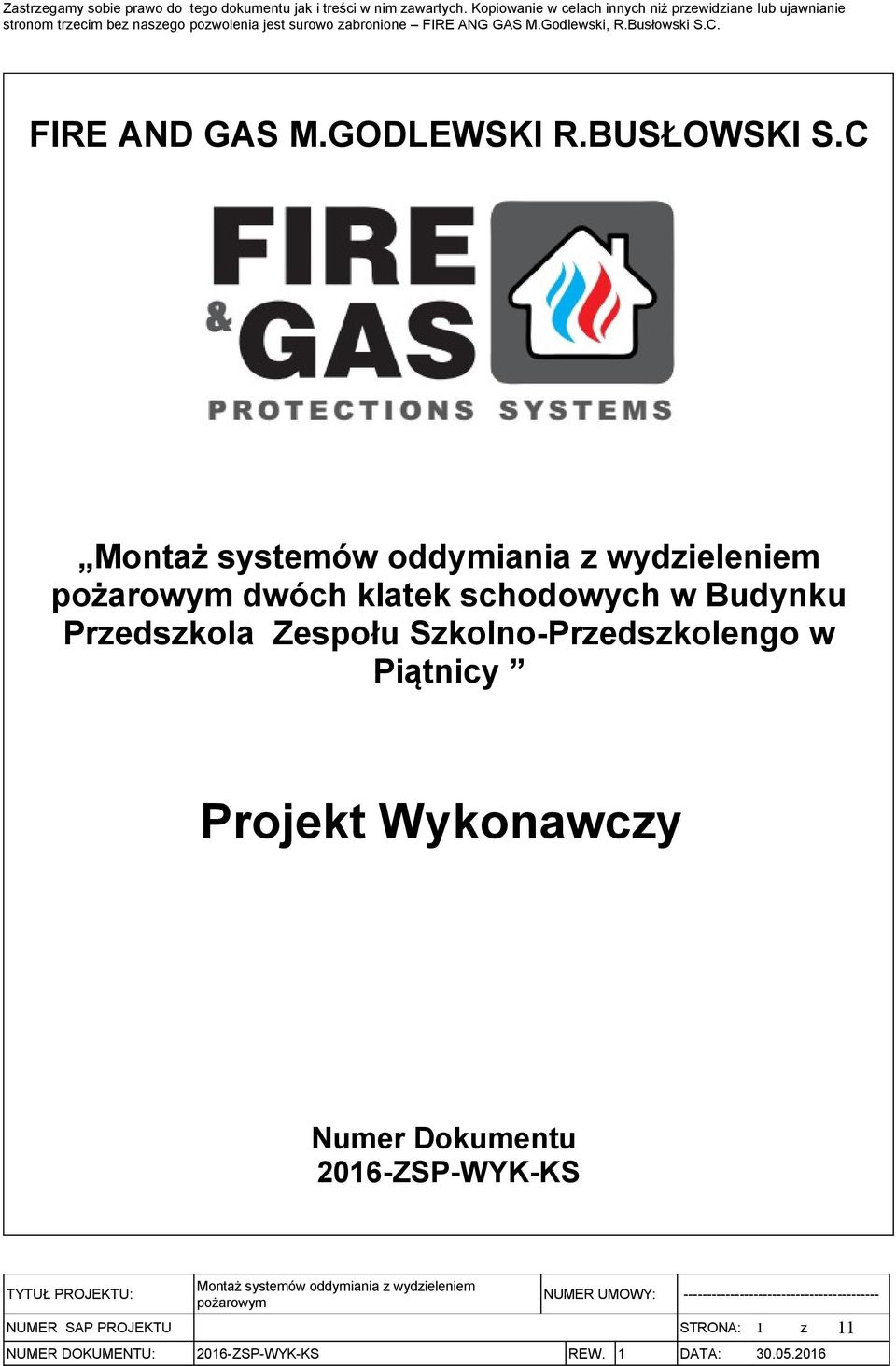

1 Zastrzegamy sobie prawo do tego dokumentu jak i treści w nim zawartych. Kopiowanie w celach innych niż przewidziane lub ujawnianie stronom trzecim bez naszego pozwolenia jest surowo zabronione FIRE ANG GAS M.Godlewski, R.Busłowski S.C. FIRE AND GAS M.GODLEWSKI R.BUSŁOWSKI S.C Montaż systemów oddymiania z wydzieleniem pożarowym dwóch klatek schodowych w Budynku Przedszkola Zespołu Szkolno-Przedszkolengo w Piątnicy Projekt Wykonawczy Numer Dokumentu 2016-ZSP-WYK-KS TYTUŁ PROJEKTU: Montaż systemów oddymiania z wydzieleniem pożarowym NUMER UMOWY: NUMER SAP PROJEKTU STRONA: 1 z 11 NUMER DOKUMENTU: 2016-ZSP-WYK-KS REW. 1 DATA:

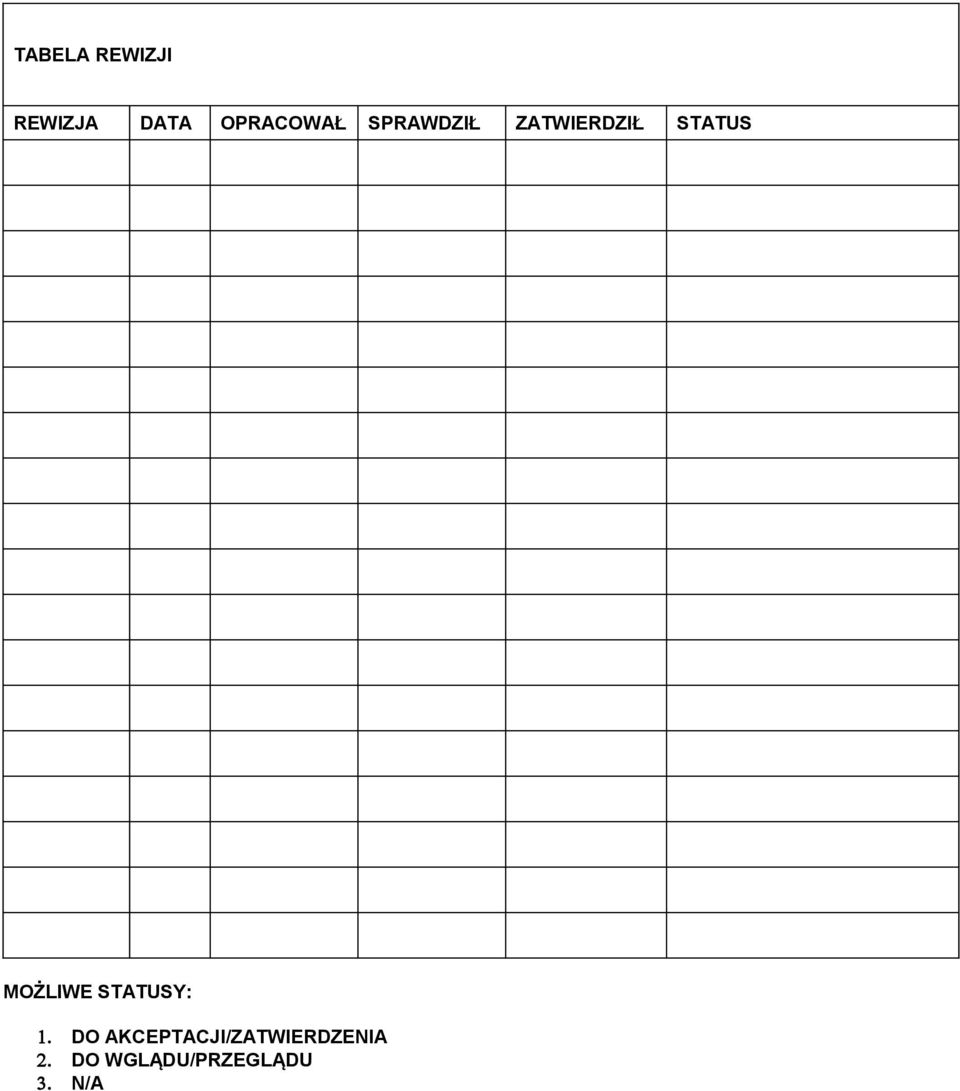

2 TABELA REWIZJI REWIZJA DATA OPRACOWAŁ SPRAWDZIŁ ZATWIERDZIŁ STATUS MOŻLIWE STATUSY: 1. DO AKCEPTACJI/ZATWIERDZENIA 2. DO WGLĄDU/PRZEGLĄDU 3. N/A

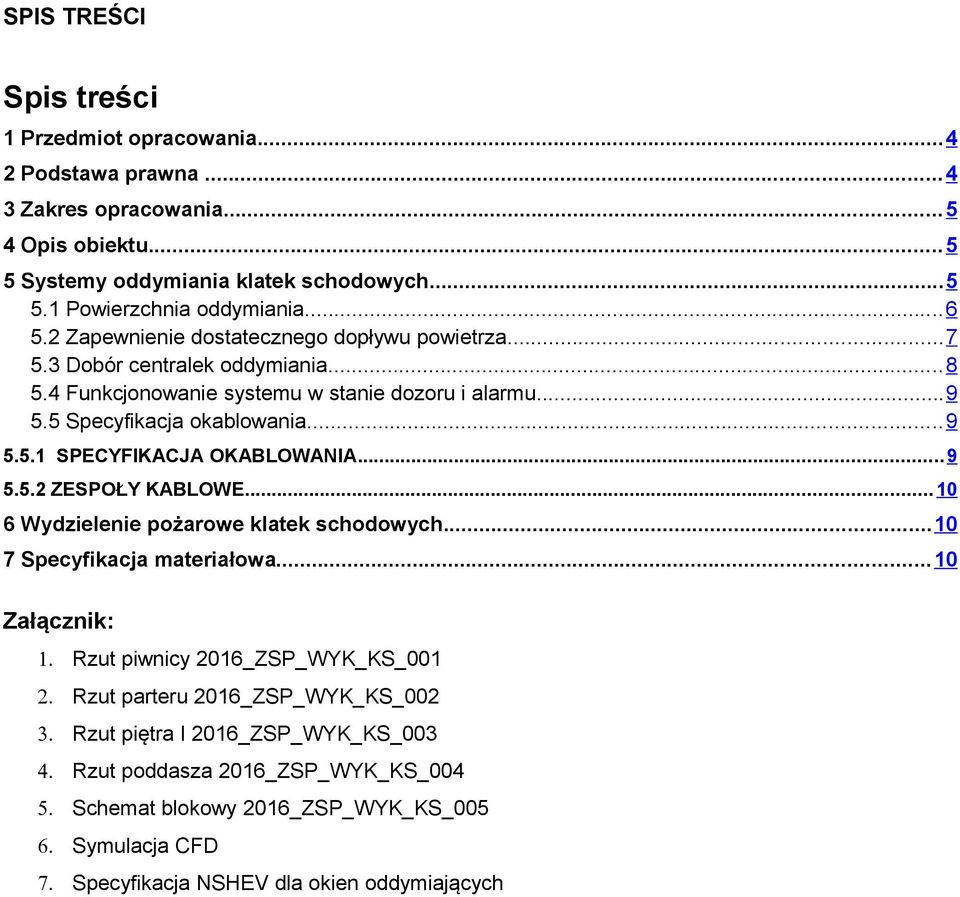

3 SPIS TREŚCI Spis treści 1 Przedmiot opracowania Podstawa prawna Zakres opracowania Opis obiektu Systemy oddymiania klatek schodowych Powierzchnia oddymiania Zapewnienie dostatecznego dopływu powietrza Dobór centralek oddymiania Funkcjonowanie systemu w stanie dozoru i alarmu Specyfikacja okablowania SPECYFIKACJA OKABLOWANIA ZESPOŁY KABLOWE Wydzielenie pożarowe klatek schodowych Specyfikacja materiałowa...10 Załącznik: 1. Rzut piwnicy 2016_ZSP_WYK_KS_ Rzut parteru 2016_ZSP_WYK_KS_ Rzut piętra I 2016_ZSP_WYK_KS_ Rzut poddasza 2016_ZSP_WYK_KS_ Schemat blokowy 2016_ZSP_WYK_KS_ Symulacja CFD 7. Specyfikacja NSHEV dla okien oddymiających

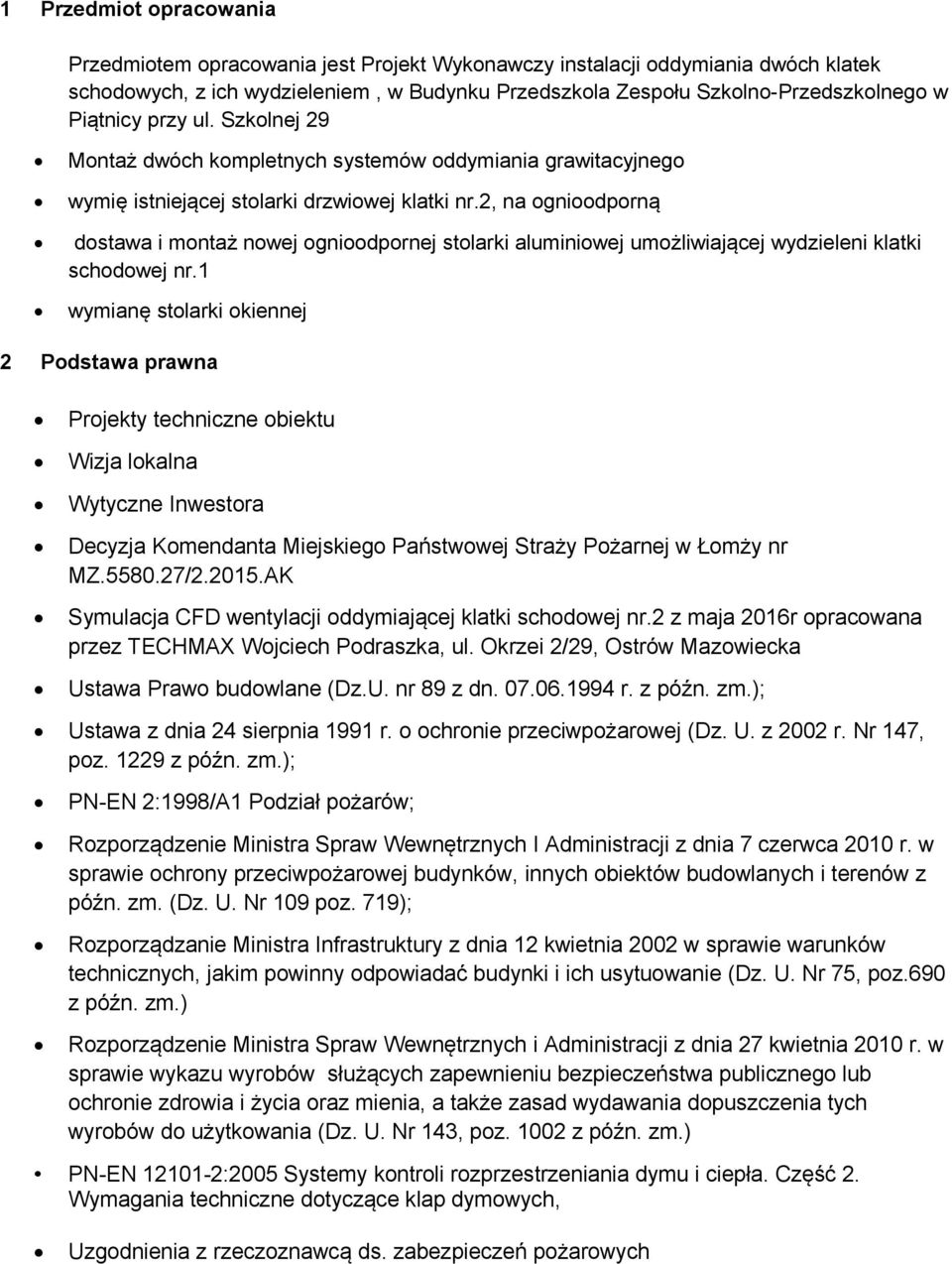

4 1 Przedmiot opracowania Przedmiotem opracowania jest Projekt Wykonawczy instalacji oddymiania dwóch klatek schodowych, z ich wydzieleniem, w Budynku Przedszkola Zespołu Szkolno-Przedszkolnego w Piątnicy przy ul. Szkolnej 29 Montaż dwóch kompletnych systemów oddymiania grawitacyjnego wymię istniejącej stolarki drzwiowej klatki nr.2, na ognioodporną dostawa i montaż nowej ognioodpornej stolarki aluminiowej umożliwiającej wydzieleni klatki schodowej nr.1 wymianę stolarki okiennej 2 Podstawa prawna Projekty techniczne obiektu Wizja lokalna Wytyczne Inwestora Decyzja Komendanta Miejskiego Państwowej Straży Pożarnej w Łomży nr MZ / AK Symulacja CFD wentylacji oddymiającej klatki schodowej nr.2 z maja 2016r opracowana przez TECHMAX Wojciech Podraszka, ul. Okrzei 2/29, Ostrów Mazowiecka Ustawa Prawo budowlane (Dz.U. nr 89 z dn r. z późn. zm.); Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. z 2002 r. Nr 147, poz z późn. zm.); PN-EN 2:1998/A1 Podział pożarów; Rozporządzenie Ministra Spraw Wewnętrznych I Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów z późn. zm. (Dz. U. Nr 109 poz. 719); Rozporządzanie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690 z późn. zm.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143, poz z późn. zm.) PN-EN :2005 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 2. Wymagania techniczne dotyczące klap dymowych, Uzgodnienia z rzeczoznawcą ds. zabezpieczeń pożarowych

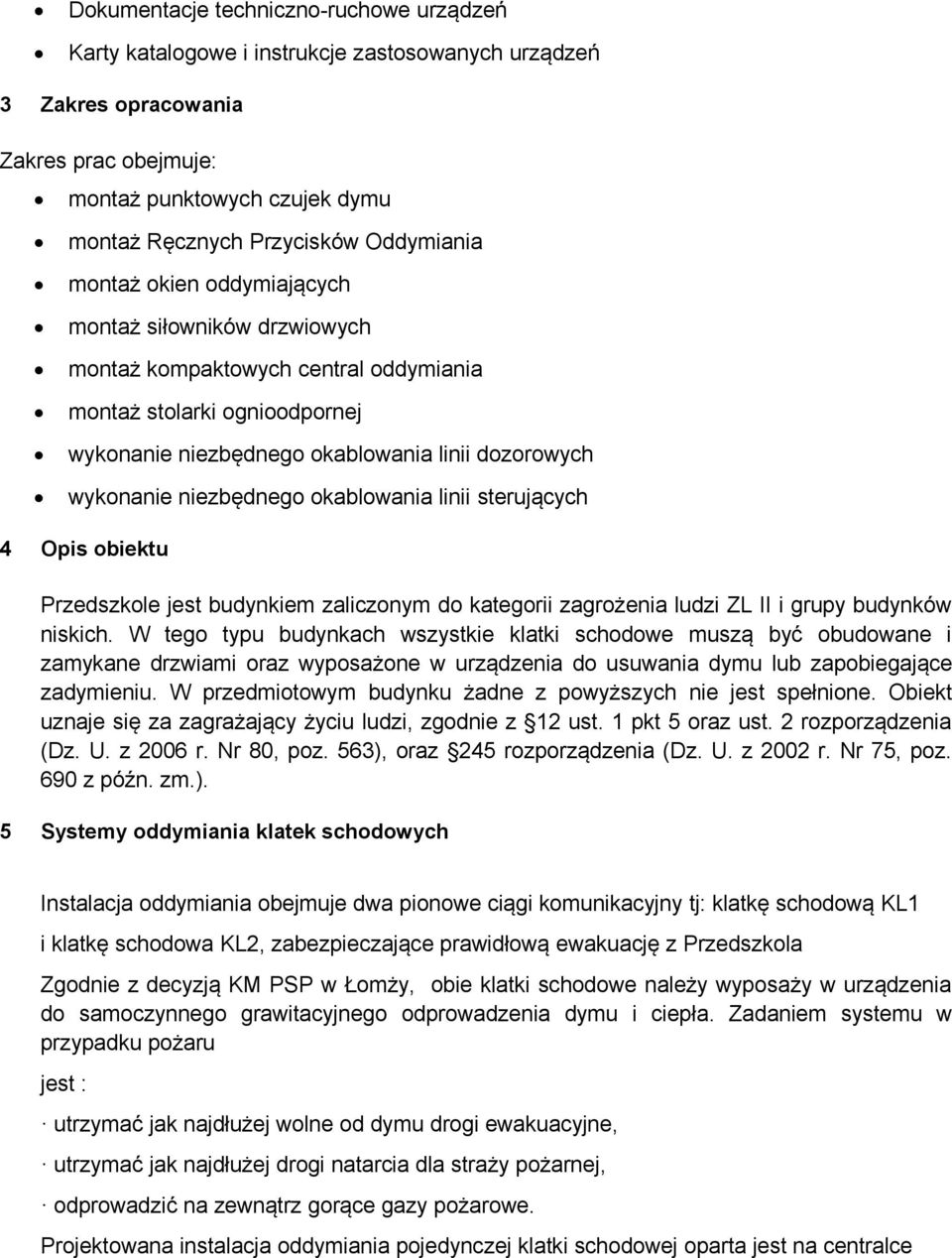

5 Dokumentacje techniczno-ruchowe urządzeń Karty katalogowe i instrukcje zastosowanych urządzeń 3 Zakres opracowania Zakres prac obejmuje: montaż punktowych czujek dymu montaż Ręcznych Przycisków Oddymiania montaż okien oddymiających montaż siłowników drzwiowych montaż kompaktowych central oddymiania montaż stolarki ognioodpornej wykonanie niezbędnego okablowania linii dozorowych wykonanie niezbędnego okablowania linii sterujących 4 Opis obiektu Przedszkole jest budynkiem zaliczonym do kategorii zagrożenia ludzi ZL II i grupy budynków niskich. W tego typu budynkach wszystkie klatki schodowe muszą być obudowane i zamykane drzwiami oraz wyposażone w urządzenia do usuwania dymu lub zapobiegające zadymieniu. W przedmiotowym budynku żadne z powyższych nie jest spełnione. Obiekt uznaje się za zagrażający życiu ludzi, zgodnie z 12 ust. 1 pkt 5 oraz ust. 2 rozporządzenia (Dz. U. z 2006 r. Nr 80, poz. 563), oraz 245 rozporządzenia (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zm.). 5 Systemy oddymiania klatek schodowych Instalacja oddymiania obejmuje dwa pionowe ciągi komunikacyjny tj: klatkę schodową KL1 i klatkę schodowa KL2, zabezpieczające prawidłową ewakuację z Przedszkola Zgodnie z decyzją KM PSP w Łomży, obie klatki schodowe należy wyposaży w urządzenia do samoczynnego grawitacyjnego odprowadzenia dymu i ciepła. Zadaniem systemu w przypadku pożaru jest : utrzymać jak najdłużej wolne od dymu drogi ewakuacyjne, utrzymać jak najdłużej drogi natarcia dla straży pożarnej, odprowadzić na zewnątrz gorące gazy pożarowe. Projektowana instalacja oddymiania pojedynczej klatki schodowej oparta jest na centralce

6 oddymiania typu RZN 4408-M. Projektuje się instalację oddymiającą z wykorzystaniem urządzeń firmy D+H, posiadających świadectwo dopuszczenia i certyfikaty zgodności CNBOP. System obsługujący oddymianie pojedynczej klatki schodowej składa się z centralki oddymiania, napędow-siłownikow służących do otwierania okien oddymiania i drziwi napowietrzajacych, drzwi przejściowych, czujek dymowych oraz przyciskow oddymiania i przewietrzania. Centralka sterowania może być uruchamiana ręcznie z przyciskow ALARM ODDYMIANIE typ RT 42 PL zainstalowanych na każdej kondygnacji klatki lub wysterowana automatycznie poprzez zadziałanie punktowych czujek dymu. W celu sprawdzania funkcjonowania instalacji i okresowego (zgodnie z zaleceniami producenta) uruchamiania napędow przy centralce oddymiającej należy zainstalować przycisk LT 43U (przewietrzanie-zamykanie). 5.1 Powierzchnia oddymiania Zgodnie z PN-B /2001 wymagana powierzchnia czynna klap dymowych na klatce schodowej budynkow niskich i średniowysokich powinna wynosić co najmniej 5% powierzchni rzutu poziomego tej klatki schodowej (F[m2]). Powierzchnia jednego otworu pod klapę dymową nie może być mniejsza niż 1,0m2. Funkcję otworu oddymiania pełnić będą: projektowane do umieszczenia w ścianie zewnętrznej okna oddumijaące o wymiarach 140x90 85x115 Parametry klap oddymiania powinny zapewnić wymaganą czynną powierzchnię oddymiania dla każdej klatki schodowej. Obliczenia dla klatki schodowej KL1 wymagana czynna powierzchnia klap (okien) dymowych =powierzchnia rzutu poziomego klatki schodowej (F) x 5%. F = 15,31m2 (powierzchnia maks. klatki na poziomie piętra). F x 5% = 0,77 m2; wymagana powierzchnia czynna oddymiania. Wymaganą powierzchnię czynną oddymiania uzyskamy stosując: okno oddymiające o wymiarach zewnetrznych okna 1450x1450mm. Łączna powierzchnia czynna oddymiania wynosi 0,966m2 a wspołczynnik wypływu okna Cv=0,538:.

7 Wyposażenie okna to dwa siłowniki elektryczne KA34/1000-BSY 24Vdc/1A (dane producenta)); Czynna powierzchnia oddymiania dla zastosowanego otworu oddymiania wynosi : Aa= 0,966m2 /warunek spełniony: 0,966m2 >0,77m2 /. Obliczenia dla klatki schodowej KL2 wymagana czynna powierzchnia klap (okien) dymowych =powierzchnia rzutu poziomego klatki schodowej (F) x 5%. F = 9,40m2 (powierzchnia maks. klatki na poziomie piętra). F x 5% = 0,47 m2; wymagana powierzchnia czynna oddymiania. Ze względu na brak możliwości uzyskania minimalnych parametrów geometrycznych ( min.1m2) oraz odpowiedniej lokalizacji dla okna oddymijącego, przeprowadzono symulację CFD określajacą zdolność wykożuystania istniejącego otworu okiennego do zastosowania w nim okna oddymijacego oraz zapewniwnia odpowiednich warunków ewakuacji. Symulacja CFD załaczona do niiejszej dokumentacji potweirdziła zapeniwniw odpowiednich awarunków do przeprowadznie bezpiecznej ewakuacji: Wymaganą powierzchnię czynną oddymiania uzyskamy stosując: Okno oddymiające zamontowane o wymiarach zewnetrznych okna 900x1200mm. Łączna powierzchnia czynna oddymiania wynosi 0,475m2 a wspołczynnik wypływu klapy Cv=0,552: Wyposażenie okna to dwa siłowniki elektryczne KA34/1000-BSY 24Vdc/1A (dane producenta)); Czynna powierzchnia oddymiania dla zastosowanego otworu oddymiania wynosi : Aa= 0,475m2 /warunek spełniony: 0,475m2 >0,47m2 /. 5.2 Zapewnienie dostatecznego dopływu powietrza W celu zapewnienia pełnego wykorzystania powierzchni czynnej okien dymowych należy przewidzieć odpowiednią liczbę i powierzchnię otworow przez ktore przedostaje się powietrze uzupełniające. Otwory te przy zastosowaniu wentylacji grawitacyjnej zagwarantują wytworzenie strumienia powietrza przelotowego. Otwory dolotowe powinny być stale otwarte lub otwierane przy uruchamianiu urządzeń oddymiania.

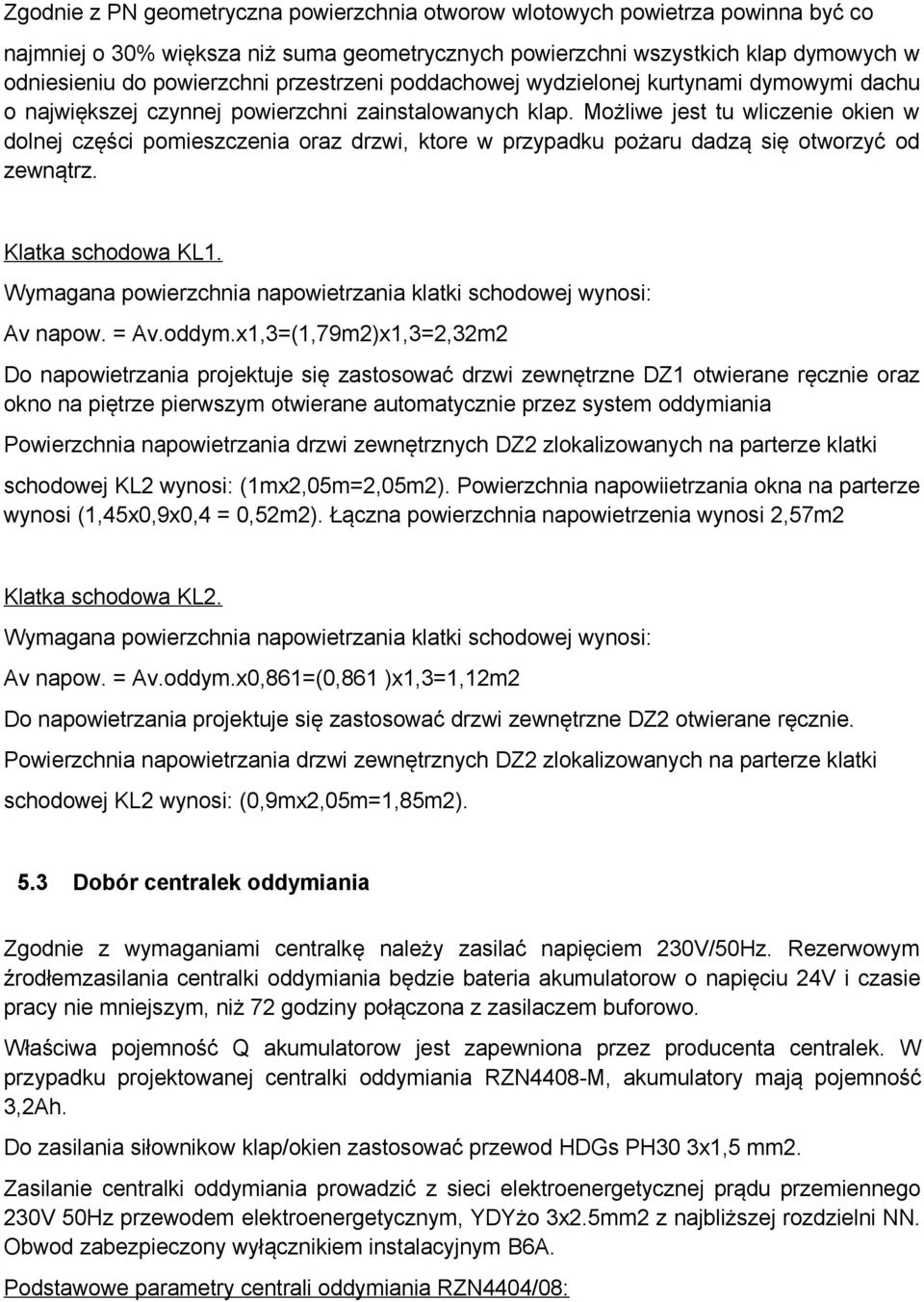

8 Zgodnie z PN geometryczna powierzchnia otworow wlotowych powietrza powinna być co najmniej o 30% większa niż suma geometrycznych powierzchni wszystkich klap dymowych w odniesieniu do powierzchni przestrzeni poddachowej wydzielonej kurtynami dymowymi dachu o największej czynnej powierzchni zainstalowanych klap. Możliwe jest tu wliczenie okien w dolnej części pomieszczenia oraz drzwi, ktore w przypadku pożaru dadzą się otworzyć od zewnątrz. Klatka schodowa KL1. Wymagana powierzchnia napowietrzania klatki schodowej wynosi: Av napow. = Av.oddym.x1,3=(1,79m2)x1,3=2,32m2 Do napowietrzania projektuje się zastosować drzwi zewnętrzne DZ1 otwierane ręcznie oraz okno na piętrze pierwszym otwierane automatycznie przez system oddymiania Powierzchnia napowietrzania drzwi zewnętrznych DZ2 zlokalizowanych na parterze klatki schodowej KL2 wynosi: (1mx2,05m=2,05m2). Powierzchnia napowiietrzania okna na parterze wynosi (1,45x0,9x0,4 = 0,52m2). Łączna powierzchnia napowietrzenia wynosi 2,57m2 Klatka schodowa KL2. Wymagana powierzchnia napowietrzania klatki schodowej wynosi: Av napow. = Av.oddym.x0,861=(0,861 )x1,3=1,12m2 Do napowietrzania projektuje się zastosować drzwi zewnętrzne DZ2 otwierane ręcznie. Powierzchnia napowietrzania drzwi zewnętrznych DZ2 zlokalizowanych na parterze klatki schodowej KL2 wynosi: (0,9mx2,05m=1,85m2). 5.3 Dobór centralek oddymiania Zgodnie z wymaganiami centralkę należy zasilać napięciem 230V/50Hz. Rezerwowym źrodłemzasilania centralki oddymiania będzie bateria akumulatorow o napięciu 24V i czasie pracy nie mniejszym, niż 72 godziny połączona z zasilaczem buforowo. Właściwa pojemność Q akumulatorow jest zapewniona przez producenta centralek. W przypadku projektowanej centralki oddymiania RZN4408-M, akumulatory mają pojemność 3,2Ah. Do zasilania siłownikow klap/okien zastosować przewod HDGs PH30 3x1,5 mm2. Zasilanie centralki oddymiania prowadzić z sieci elektroenergetycznej prądu przemiennego 230V 50Hz przewodem elektroenergetycznym, YDYżo 3x2.5mm2 z najbliższej rozdzielni NN. Obwod zabezpieczony wyłącznikiem instalacyjnym B6A. Podstawowe parametry centrali oddymiania RZN4404/08:

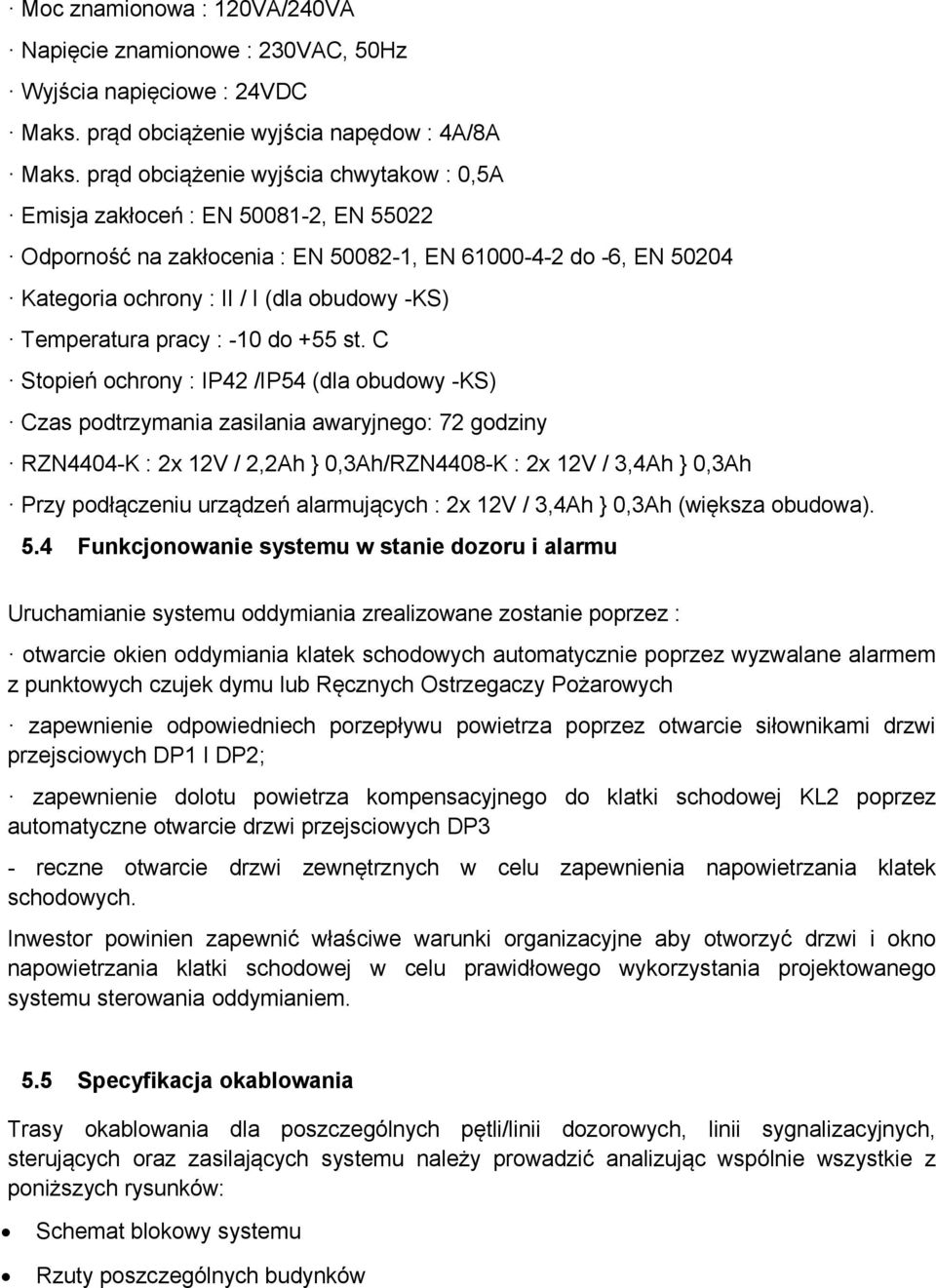

9 Moc znamionowa : 120VA/240VA Napięcie znamionowe : 230VAC, 50Hz Wyjścia napięciowe : 24VDC Maks. prąd obciążenie wyjścia napędow : 4A/8A Maks. prąd obciążenie wyjścia chwytakow : 0,5A Emisja zakłoceń : EN , EN Odporność na zakłocenia : EN , EN do -6, EN Kategoria ochrony : II / I (dla obudowy -KS) Temperatura pracy : -10 do +55 st. C Stopień ochrony : IP42 /IP54 (dla obudowy -KS) Czas podtrzymania zasilania awaryjnego: 72 godziny RZN4404-K : 2x 12V / 2,2Ah } 0,3Ah/RZN4408-K : 2x 12V / 3,4Ah } 0,3Ah Przy podłączeniu urządzeń alarmujących : 2x 12V / 3,4Ah } 0,3Ah (większa obudowa). 5.4 Funkcjonowanie systemu w stanie dozoru i alarmu Uruchamianie systemu oddymiania zrealizowane zostanie poprzez : otwarcie okien oddymiania klatek schodowych automatycznie poprzez wyzwalane alarmem z punktowych czujek dymu lub Ręcznych Ostrzegaczy Pożarowych zapewnienie odpowiedniech porzepływu powietrza poprzez otwarcie siłownikami drzwi przejsciowych DP1 I DP2; zapewnienie dolotu powietrza kompensacyjnego do klatki schodowej KL2 poprzez automatyczne otwarcie drzwi przejsciowych DP3 - reczne otwarcie drzwi zewnętrznych w celu zapewnienia napowietrzania klatek schodowych. Inwestor powinien zapewnić właściwe warunki organizacyjne aby otworzyć drzwi i okno napowietrzania klatki schodowej w celu prawidłowego wykorzystania projektowanego systemu sterowania oddymianiem. 5.5 Specyfikacja okablowania Trasy okablowania dla poszczególnych pętli/linii dozorowych, linii sygnalizacyjnych, sterujących oraz zasilających systemu należy prowadzić analizując wspólnie wszystkie z poniższych rysunków: Schemat blokowy systemu Rzuty poszczególnych budynków

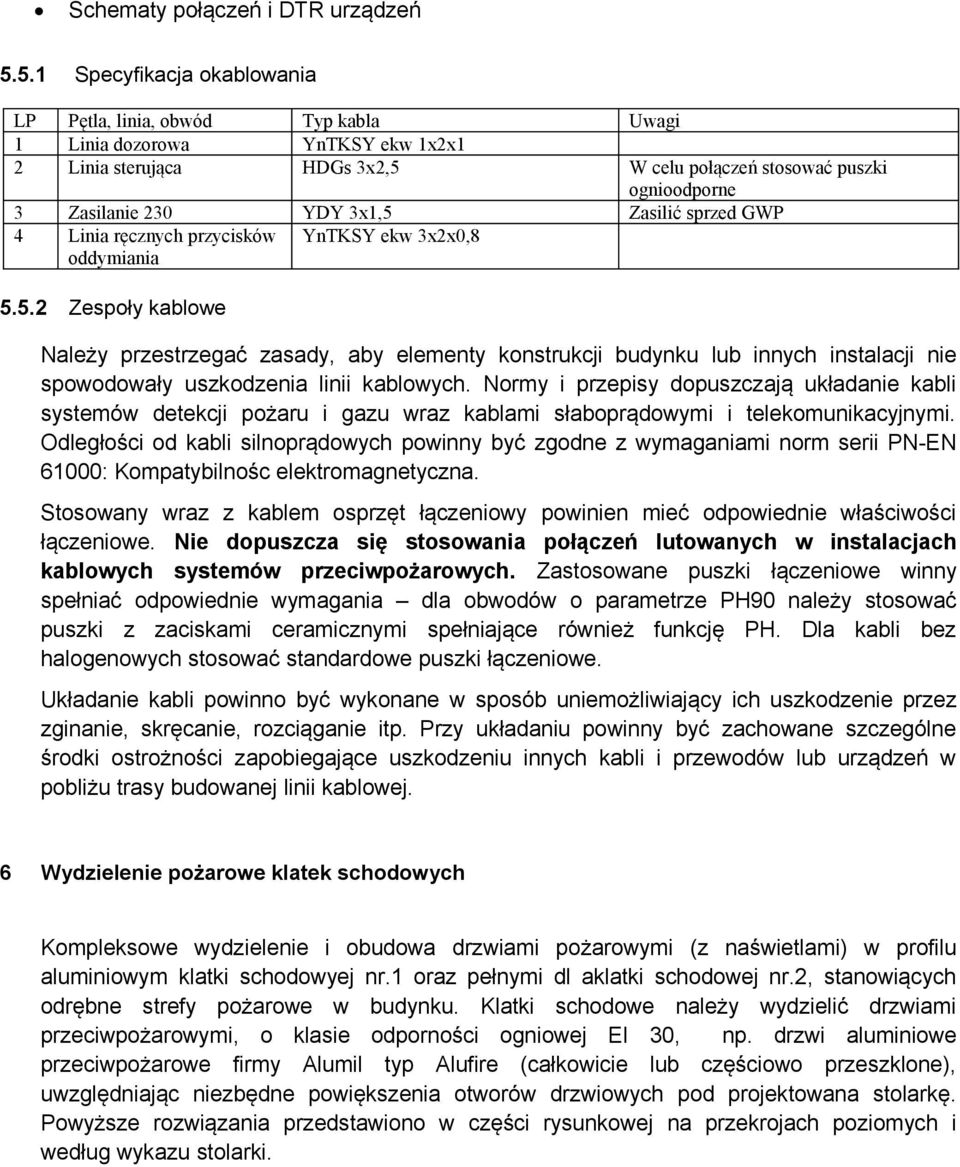

10 Schematy połączeń i DTR urządzeń Specyfikacja okablowania LP Pętla, linia, obwód Typ kabla Uwagi 1 Linia dozorowa YnTKSY ekw 1x2x1 2 Linia sterująca HDGs 3x2,5 W celu połączeń stosować puszki ognioodporne 3 Zasilanie 230 YDY 3x1,5 Zasilić sprzed GWP 4 Linia ręcznych przycisków oddymiania YnTKSY ekw 3x2x0, Zespoły kablowe Należy przestrzegać zasady, aby elementy konstrukcji budynku lub innych instalacji nie spowodowały uszkodzenia linii kablowych. Normy i przepisy dopuszczają układanie kabli systemów detekcji pożaru i gazu wraz kablami słaboprądowymi i telekomunikacyjnymi. Odległości od kabli silnoprądowych powinny być zgodne z wymaganiami norm serii PN-EN 61000: Kompatybilnośc elektromagnetyczna. Stosowany wraz z kablem osprzęt łączeniowy powinien mieć odpowiednie właściwości łączeniowe. Nie dopuszcza się stosowania połączeń lutowanych w instalacjach kablowych systemów przeciwpożarowych. Zastosowane puszki łączeniowe winny spełniać odpowiednie wymagania dla obwodów o parametrze PH90 należy stosować puszki z zaciskami ceramicznymi spełniające również funkcję PH. Dla kabli bez halogenowych stosować standardowe puszki łączeniowe. Układanie kabli powinno być wykonane w sposób uniemożliwiający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Przy układaniu powinny być zachowane szczególne środki ostrożności zapobiegające uszkodzeniu innych kabli i przewodów lub urządzeń w pobliżu trasy budowanej linii kablowej. 6 Wydzielenie pożarowe klatek schodowych Kompleksowe wydzielenie i obudowa drzwiami pożarowymi (z naświetlami) w profilu aluminiowym klatki schodowyej nr.1 oraz pełnymi dl aklatki schodowej nr.2, stanowiących odrębne strefy pożarowe w budynku. Klatki schodowe należy wydzielić drzwiami przeciwpożarowymi, o klasie odporności ogniowej EI 30, np. drzwi aluminiowe przeciwpożarowe firmy Alumil typ Alufire (całkowicie lub częściowo przeszklone), uwzględniając niezbędne powiększenia otworów drzwiowych pod projektowana stolarkę. Powyższe rozwiązania przedstawiono w części rysunkowej na przekrojach poziomych i według wykazu stolarki.

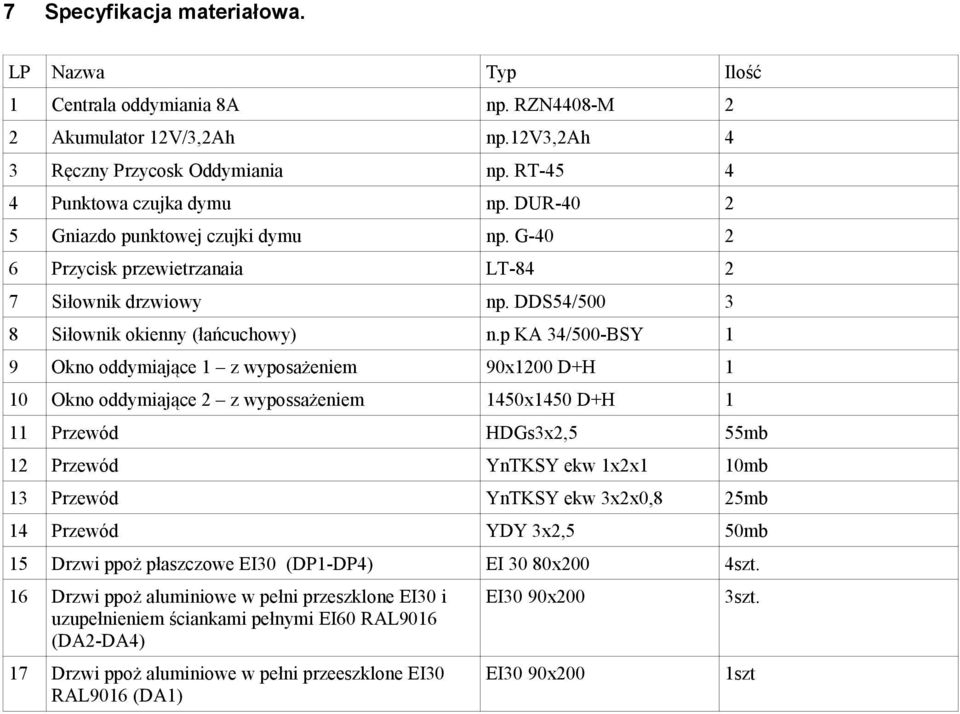

11 7 Specyfikacja materiałowa. LP Nazwa Typ Ilość 1 Centrala oddymiania 8A np. RZN4408-M 2 2 Akumulator 12V/3,2Ah np.12v3,2ah 4 3 Ręczny Przycosk Oddymiania np. RT Punktowa czujka dymu np. DUR Gniazdo punktowej czujki dymu np. G Przycisk przewietrzanaia LT Siłownik drzwiowy np. DDS54/ Siłownik okienny (łańcuchowy) n.p KA 34/500-BSY 1 9 Okno oddymiające 1 z wyposażeniem 90x1200 D+H 1 10 Okno oddymiające 2 z wypossażeniem 1450x1450 D+H 1 11 Przewód HDGs3x2,5 55mb 12 Przewód YnTKSY ekw 1x2x1 10mb 13 Przewód YnTKSY ekw 3x2x0,8 25mb 14 Przewód YDY 3x2,5 50mb 15 Drzwi ppoż płaszczowe EI30 (DP1-DP4) EI 30 80x200 4szt. 16 Drzwi ppoż aluminiowe w pełni przeszklone EI30 i uzupełnieniem ściankami pełnymi EI60 RAL9016 (DA2-DA4) 17 Drzwi ppoż aluminiowe w pełni przeeszklone EI30 RAL9016 (DA1) EI30 90x200 EI30 90x200 3szt. 1szt
