DOKUMENTACJA PROJEKTOWA

Transkrypt

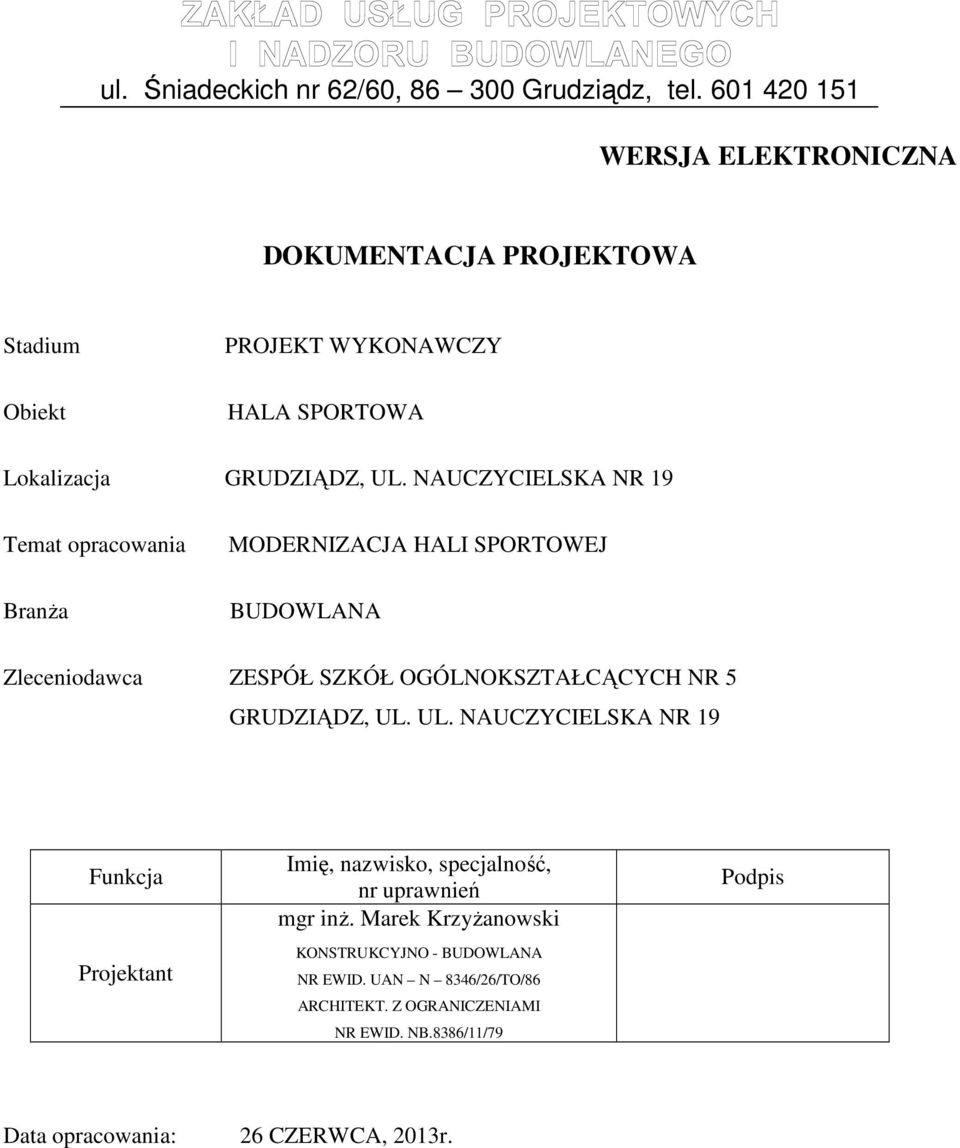

1 ul. Śniadeckich nr 62/60, Grudziądz, tel WERSJA ELEKTRONICZNA DOKUMENTACJA PROJEKTOWA Stadium Obiekt PROJEKT WYKONAWCZY HALA SPORTOWA Lokalizacja GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 Temat opracowania Branża MODERNIZACJA HALI SPORTOWEJ BUDOWLANA Zleceniodawca ZESPÓŁ SZKÓŁ OGÓLNOKSZTAŁCĄCYCH NR GRUDZIĄDZ, UL. UL. NAUCZYCIELSKA NR 19 Funkcja Projektant Imię, nazwisko, specjalność, nr uprawnień mgr inż. Marek Krzyżanowski KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN N 8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11/79 Podpis Data opracowania: 26 CZERWCA, 2013r.

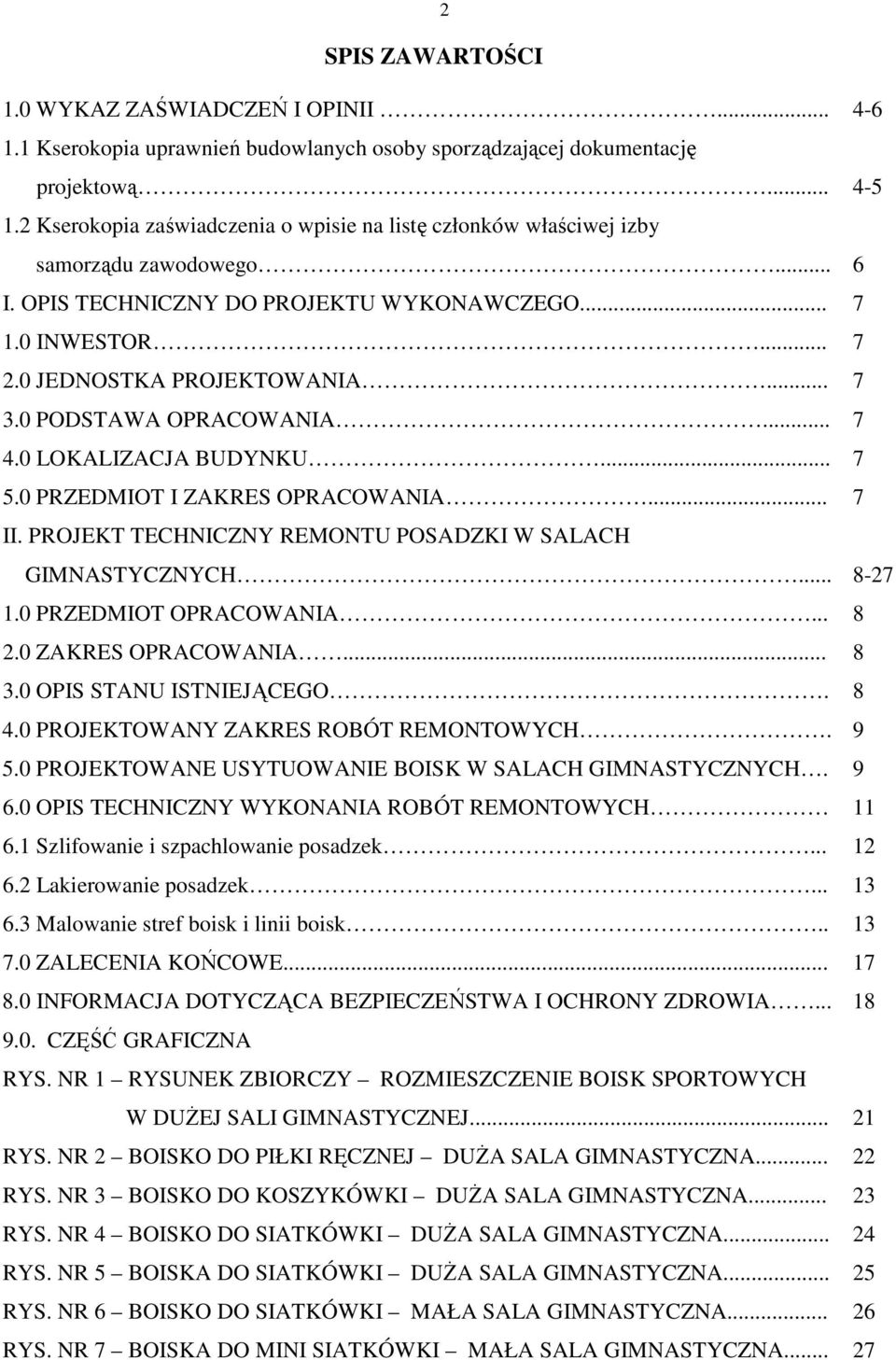

2 2 SPIS ZAWARTOŚCI 1.0 WYKAZ ZAŚWIADCZEŃ I OPINII Kserokopia uprawnień budowlanych osoby sporządzającej dokumentację projektową Kserokopia zaświadczenia o wpisie na listę członków właściwej izby samorządu zawodowego... I. OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO INWESTOR JEDNOSTKA PROJEKTOWANIA PODSTAWA OPRACOWANIA LOKALIZACJA BUDYNKU....0 PRZEDMIOT I ZAKRES OPRACOWANIA... II. PROJEKT TECHNICZNY REMONTU POSADZKI W SALACH GIMNASTYCZNYCH PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA OPIS STANU ISTNIEJĄCEGO. 4.0 PROJEKTOWANY ZAKRES ROBÓT REMONTOWYCH..0 PROJEKTOWANE USYTUOWANIE BOISK W SALACH GIMNASTYCZNYCH. 6.0 OPIS TECHNICZNY WYKONANIA ROBÓT REMONTOWYCH 6.1 Szlifowanie i szpachlowanie posadzek Lakierowanie posadzek Malowanie stref boisk i linii boisk ZALECENIA KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA CZĘŚĆ GRAFICZNA RYS. NR 1 RYSUNEK ZBIORCZY ROZMIESZCZENIE BOISK SPORTOWYCH W DUŻEJ SALI GIMNASTYCZNEJ... RYS. NR 2 BOISKO DO PIŁKI RĘCZNEJ DUŻA SALA GIMNASTYCZNA... RYS. NR 3 BOISKO DO KOSZYKÓWKI DUŻA SALA GIMNASTYCZNA... RYS. NR 4 BOISKO DO SIATKÓWKI DUŻA SALA GIMNASTYCZNA... RYS. NR BOISKA DO SIATKÓWKI DUŻA SALA GIMNASTYCZNA... RYS. NR 6 BOISKO DO SIATKÓWKI MAŁA SALA GIMNASTYCZNA... RYS. NR 7 BOISKA DO MINI SIATKÓWKI MAŁA SALA GIMNASTYCZNA

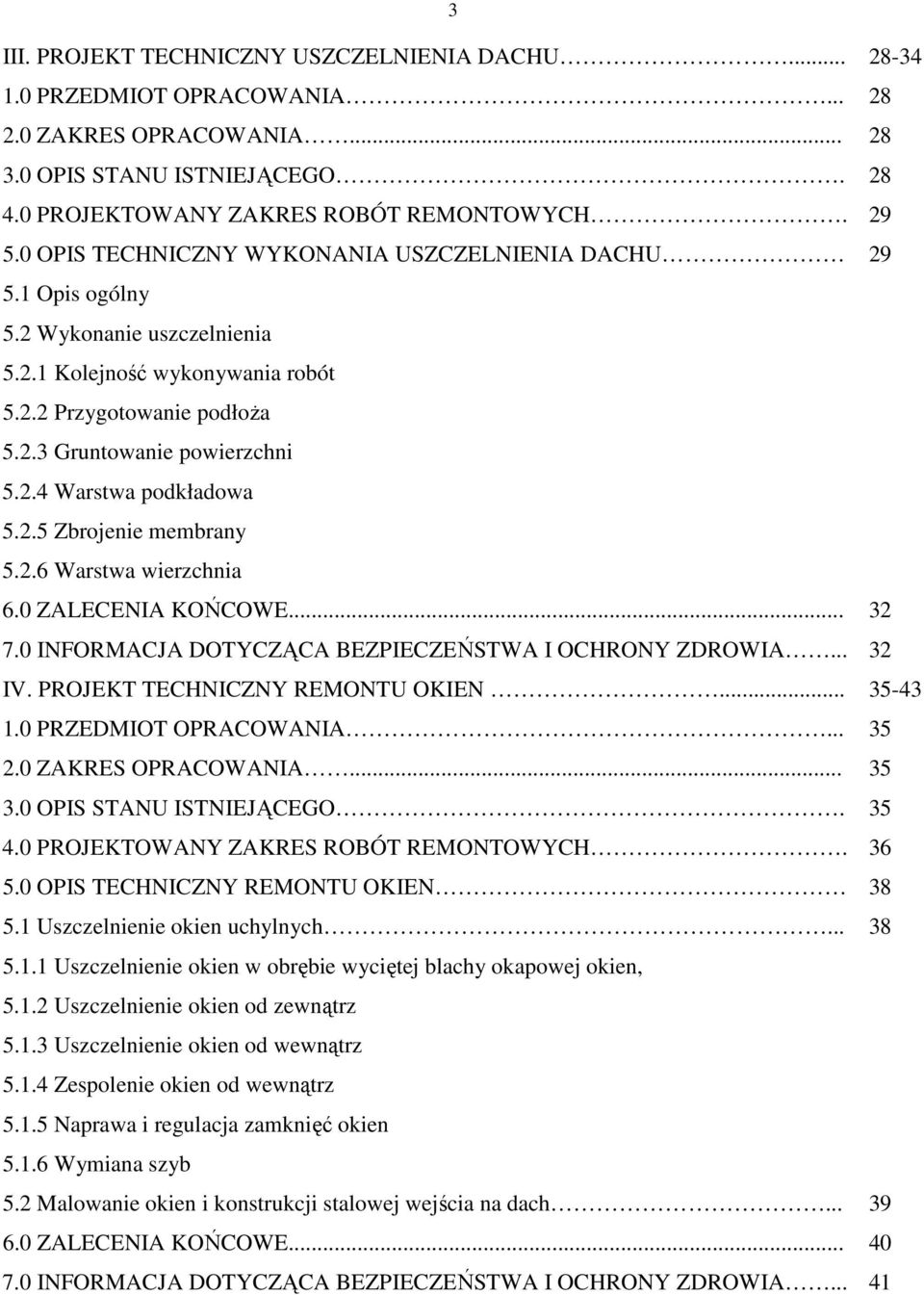

3 3 III. PROJEKT TECHNICZNY USZCZELNIENIA DACHU PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA OPIS STANU ISTNIEJĄCEGO. 4.0 PROJEKTOWANY ZAKRES ROBÓT REMONTOWYCH..0 OPIS TECHNICZNY WYKONANIA USZCZELNIENIA DACHU.1 Opis ogólny.2 Wykonanie uszczelnienia.2.1 Kolejność wykonywania robót.2.2 Przygotowanie podłoża.2.3 Gruntowanie powierzchni.2.4 Warstwa podkładowa.2. Zbrojenie membrany.2.6 Warstwa wierzchnia 6.0 ZALECENIA KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA... IV. PROJEKT TECHNICZNY REMONTU OKIEN PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA OPIS STANU ISTNIEJĄCEGO. 4.0 PROJEKTOWANY ZAKRES ROBÓT REMONTOWYCH..0 OPIS TECHNICZNY REMONTU OKIEN.1 Uszczelnienie okien uchylnych Uszczelnienie okien w obrębie wyciętej blachy okapowej okien,.1.2 Uszczelnienie okien od zewnątrz.1.3 Uszczelnienie okien od wewnątrz.1.4 Zespolenie okien od wewnątrz.1. Naprawa i regulacja zamknięć okien.1.6 Wymiana szyb.2 Malowanie okien i konstrukcji stalowej wejścia na dach ZALECENIA KOŃCOWE INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA

4 STRONY 4 6 KSEROKOPIE UPRAWNIEŃ I PRZYNALEŻNOŚCI DO OIIB.

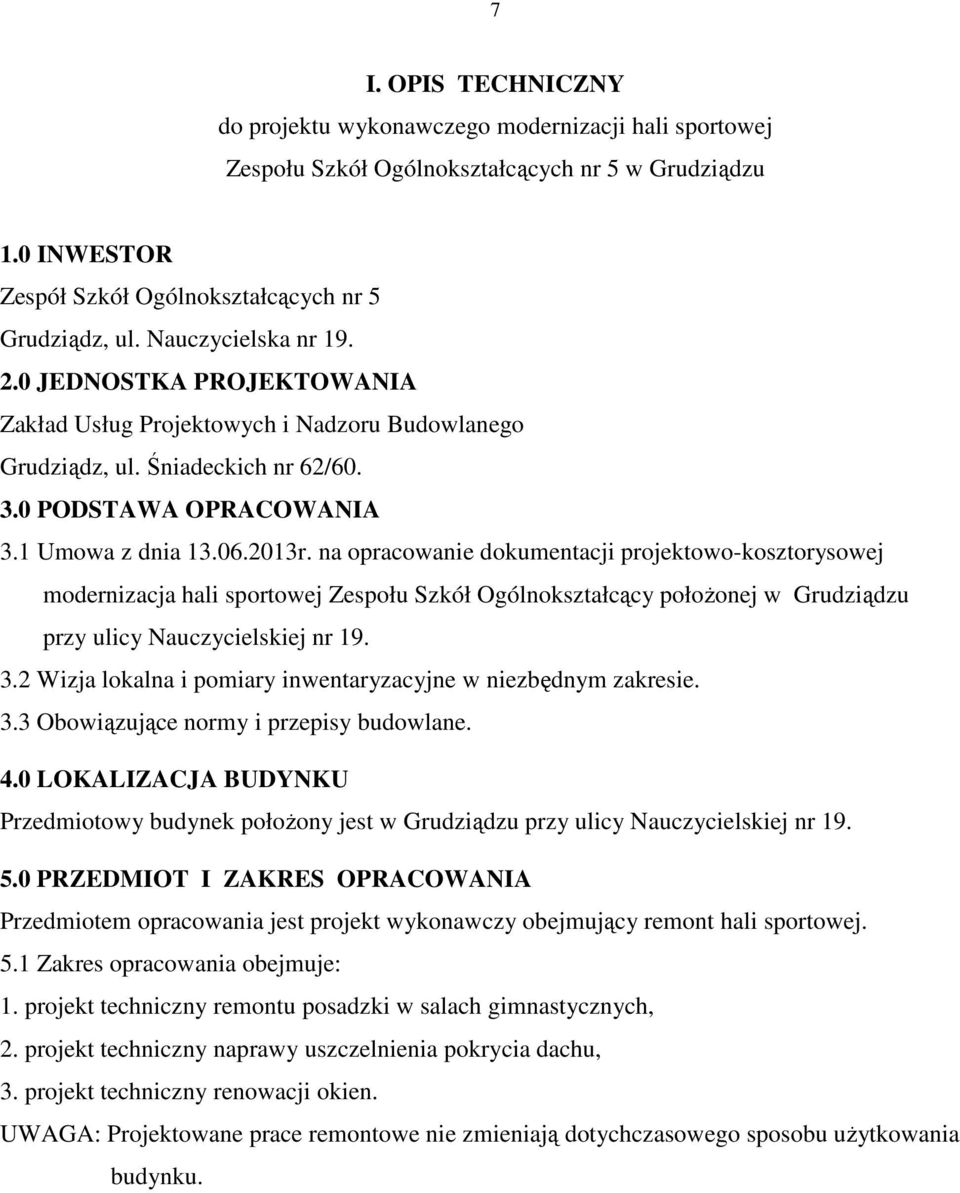

5 7 I. OPIS TECHNICZNY do projektu wykonawczego modernizacji hali sportowej Zespołu Szkół Ogólnokształcących nr w Grudziądzu 1.0 INWESTOR Zespół Szkół Ogólnokształcących nr Grudziądz, ul. Nauczycielska nr JEDNOSTKA PROJEKTOWANIA Zakład Usług Projektowych i Nadzoru Budowlanego Grudziądz, ul. Śniadeckich nr 62/ PODSTAWA OPRACOWANIA 3.1 Umowa z dnia r. na opracowanie dokumentacji projektowo-kosztorysowej modernizacja hali sportowej Zespołu Szkół Ogólnokształcący położonej w Grudziądzu przy ulicy Nauczycielskiej nr Wizja lokalna i pomiary inwentaryzacyjne w niezbędnym zakresie. 3.3 Obowiązujące normy i przepisy budowlane. 4.0 LOKALIZACJA BUDYNKU Przedmiotowy budynek położony jest w Grudziądzu przy ulicy Nauczycielskiej nr PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy obejmujący remont hali sportowej..1 Zakres opracowania obejmuje: 1. projekt techniczny remontu posadzki w salach gimnastycznych, 2. projekt techniczny naprawy uszczelnienia pokrycia dachu, 3. projekt techniczny renowacji okien. UWAGA: Projektowane prace remontowe nie zmieniają dotychczasowego sposobu użytkowania budynku.

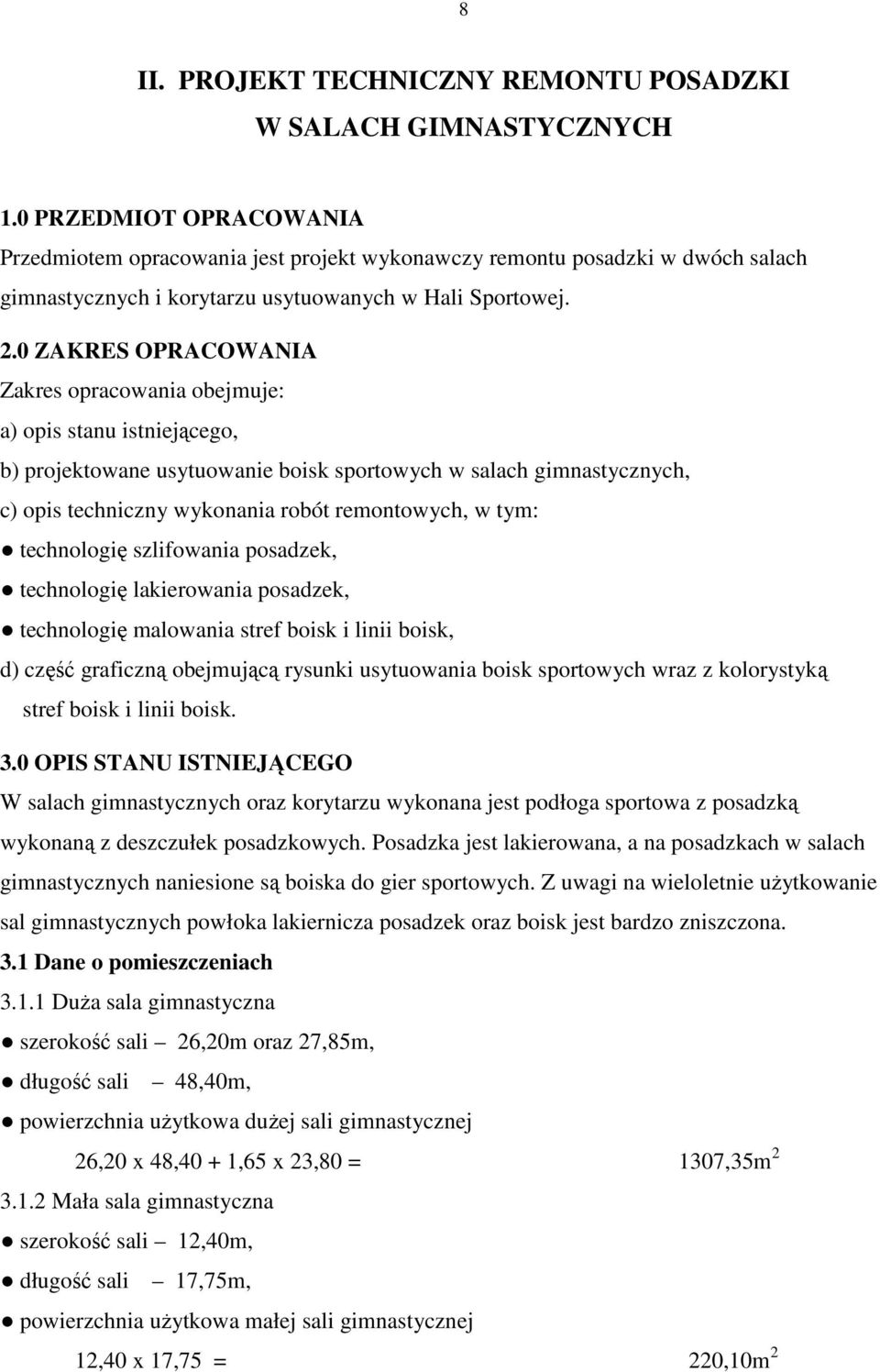

6 8 II. PROJEKT TECHNICZNY REMONTU POSADZKI W SALACH GIMNASTYCZNYCH 1.0 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy remontu posadzki w dwóch salach gimnastycznych i korytarzu usytuowanych w Hali Sportowej. 2.0 ZAKRES OPRACOWANIA Zakres opracowania obejmuje: a) opis stanu istniejącego, b) projektowane usytuowanie boisk sportowych w salach gimnastycznych, c) opis techniczny wykonania robót remontowych, w tym: technologię szlifowania posadzek, technologię lakierowania posadzek, technologię malowania stref boisk i linii boisk, d) część graficzną obejmującą rysunki usytuowania boisk sportowych wraz z kolorystyką stref boisk i linii boisk. 3.0 OPIS STANU ISTNIEJĄCEGO W salach gimnastycznych oraz korytarzu wykonana jest podłoga sportowa z posadzką wykonaną z deszczułek posadzkowych. Posadzka jest lakierowana, a na posadzkach w salach gimnastycznych naniesione są boiska do gier sportowych. Z uwagi na wieloletnie użytkowanie sal gimnastycznych powłoka lakiernicza posadzek oraz boisk jest bardzo zniszczona. 3.1 Dane o pomieszczeniach Duża sala gimnastyczna szerokość sali 26,20m oraz 27,8m, długość sali 48,40m, powierzchnia użytkowa dużej sali gimnastycznej 26,20 x 48,40 + 1,6 x 23,80 = 1307,3m Mała sala gimnastyczna szerokość sali 12,40m, długość sali 17,7m, powierzchnia użytkowa małej sali gimnastycznej 12,40 x 17,7 = 220,10m 2

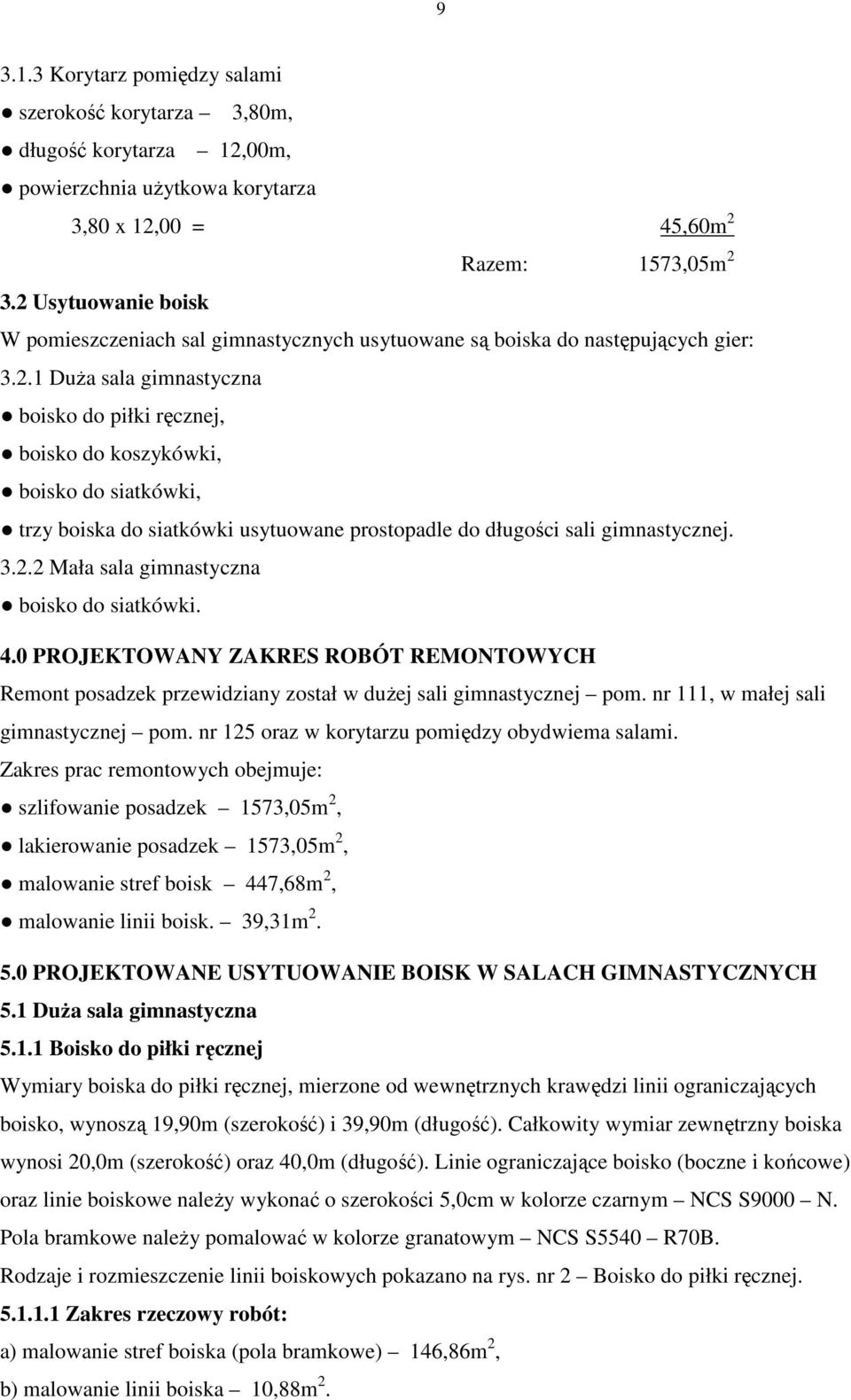

7 Korytarz pomiędzy salami szerokość korytarza 3,80m, długość korytarza 12,00m, powierzchnia użytkowa korytarza 3,80 x 12,00 = 4,60m 2 Razem: 173,0m Usytuowanie boisk W pomieszczeniach sal gimnastycznych usytuowane są boiska do następujących gier: Duża sala gimnastyczna boisko do piłki ręcznej, boisko do koszykówki, boisko do siatkówki, trzy boiska do siatkówki usytuowane prostopadle do długości sali gimnastycznej Mała sala gimnastyczna boisko do siatkówki. 4.0 PROJEKTOWANY ZAKRES ROBÓT REMONTOWYCH Remont posadzek przewidziany został w dużej sali gimnastycznej pom. nr 111, w małej sali gimnastycznej pom. nr 12 oraz w korytarzu pomiędzy obydwiema salami. Zakres prac remontowych obejmuje: szlifowanie posadzek 173,0m 2, lakierowanie posadzek 173,0m 2, malowanie stref boisk 447,68m 2, malowanie linii boisk. 39,31m 2..0 PROJEKTOWANE USYTUOWANIE BOISK W SALACH GIMNASTYCZNYCH.1 Duża sala gimnastyczna.1.1 Boisko do piłki ręcznej Wymiary boiska do piłki ręcznej, mierzone od wewnętrznych krawędzi linii ograniczających boisko, wynoszą 19,90m (szerokość) i 39,90m (długość). Całkowity wymiar zewnętrzny boiska wynosi 20,0m (szerokość) oraz 40,0m (długość). Linie ograniczające boisko (boczne i końcowe) oraz linie boiskowe należy wykonać o szerokości,0cm w kolorze czarnym NCS S9000 N. Pola bramkowe należy pomalować w kolorze granatowym NCS S40 R70B. Rodzaje i rozmieszczenie linii boiskowych pokazano na rys. nr 2 Boisko do piłki ręcznej Zakres rzeczowy robót: a) malowanie stref boiska (pola bramkowe) 146,86m 2, b) malowanie linii boiska 10,88m 2.

8 Boisko do koszykówki Wymiary boiska do koszykówki, mierzone od wewnętrznych krawędzi linii ograniczających boisko, wynoszą 1,00m (szerokość) i 28,00m (długość). Całkowity wymiar zewnętrzny boiska wynosi 1,10m (szerokość) oraz 28,10m (długość). Linie ograniczające boisko (boczne i końcowe) oraz linie boiskowe należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Koło środkowe o promieniu długości 1,80m, mierzonym do zewnętrznej krawędzi linii obwodu, należy pomalować na kolor pomarańczowy NCS S080 Y0R. Rodzaje i rozmieszczenie linii boiskowych pokazano na rys. nr 3 Boisko do koszykówki Zakres rzeczowy robót: a) malowanie stref boiska (pole koła środkowego) 9,62m 2, b) malowanie linii boiska 11,26m Boisko do siatkówki Wymiary boiska do siatkówki, mierzone od zewnętrznych krawędzi linii ograniczających boisko, wynoszą 9,00m (szerokość) i 18,00m (długość). Pole boiska należy pomalować w kolorze pomarańczowym NCS S080 Y0R. Linie ograniczające boisko (boczne i końcowe) oraz linie boiskowe należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Rodzaje i rozmieszczenie linii boiskowych pokazano na rys. nr 4 Boisko do siatkówki Zakres rzeczowy robót: a) malowanie stref boiska (pole boiska) 19,31m 2, b) malowanie linii boiska 4,21m Boiska do siatkówki usytuowane prostopadle do długości sali gimnastycznej Na długości sali sportowej usytuowane są trzy boiska do siatkówki. Wymiary boisk, mierzone od zewnętrznych krawędzi linii ograniczających boisko, wynoszą 9,00m (szerokość) i 18,00m (długość). Linie ograniczające boisko (boczne i końcowe) oraz linie boiskowe należy wykonać o szerokości 3,0cm w kolorze zielonym NCS S107 G20Y. Rodzaje i rozmieszczenie linii boiskowych pokazano na rys. nr Boiska do siatkówki. UWAGA Usytuowanie boisk musi być identyczne ze stanem przed remontem posadzki z uwagi na istniejące konstrukcje, usytuowane w podłodze, służące do mocowania słupków i bramek. Wykonawca, przed przystąpieniem do szlifowania posadzek i w uzgodnieniu z Użytkownikiem, wykona plan rozmieszczenia istniejących boisk Zakres rzeczowy robót: a) malowanie stref boiska nie występuje, b) malowanie linii boiska 7,32m 2.

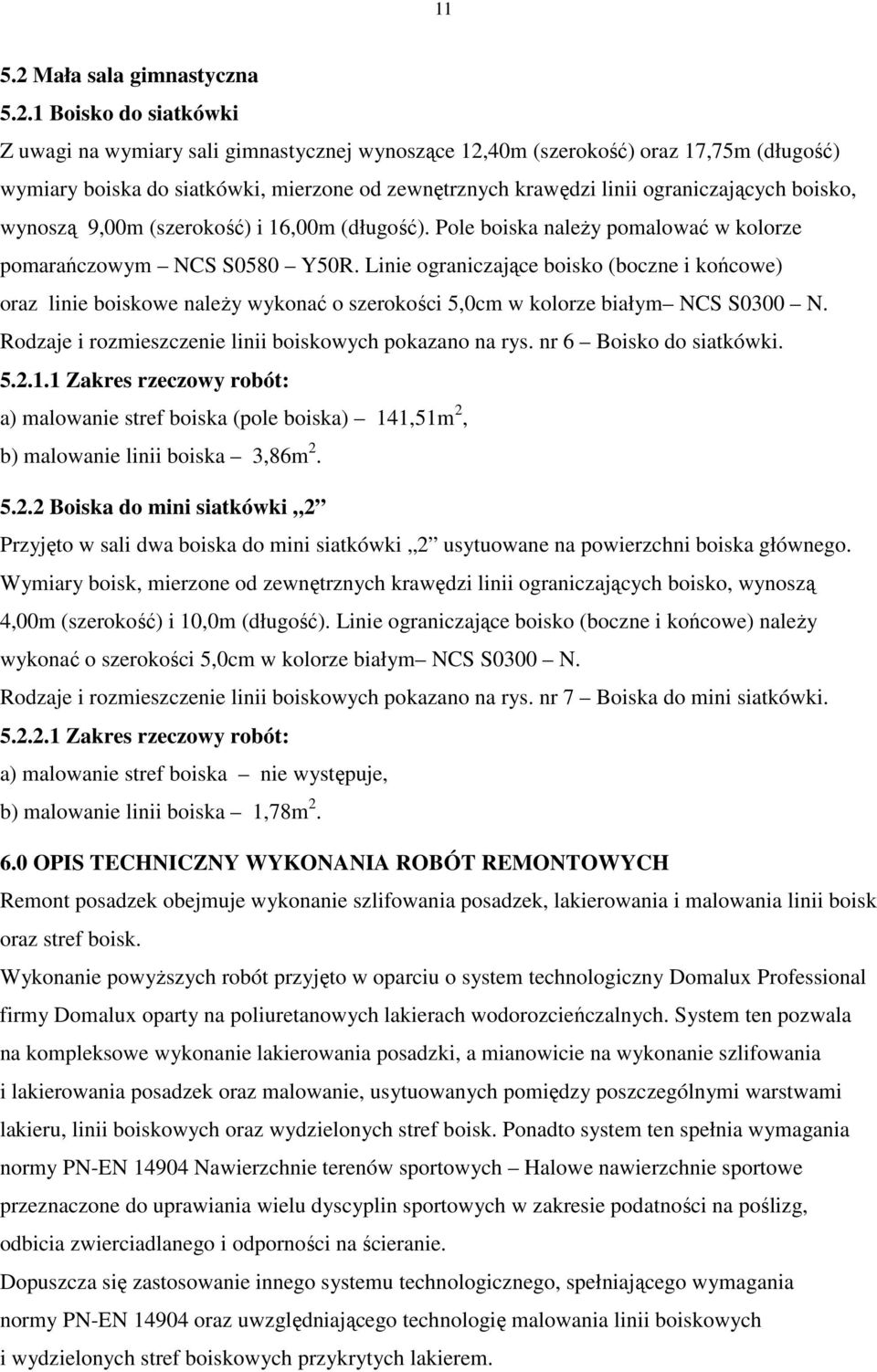

9 11.2 Mała sala gimnastyczna.2.1 Boisko do siatkówki Z uwagi na wymiary sali gimnastycznej wynoszące 12,40m (szerokość) oraz 17,7m (długość) wymiary boiska do siatkówki, mierzone od zewnętrznych krawędzi linii ograniczających boisko, wynoszą 9,00m (szerokość) i 16,00m (długość). Pole boiska należy pomalować w kolorze pomarańczowym NCS S080 Y0R. Linie ograniczające boisko (boczne i końcowe) oraz linie boiskowe należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Rodzaje i rozmieszczenie linii boiskowych pokazano na rys. nr 6 Boisko do siatkówki Zakres rzeczowy robót: a) malowanie stref boiska (pole boiska) 141,1m 2, b) malowanie linii boiska 3,86m Boiska do mini siatkówki 2 Przyjęto w sali dwa boiska do mini siatkówki 2 usytuowane na powierzchni boiska głównego. Wymiary boisk, mierzone od zewnętrznych krawędzi linii ograniczających boisko, wynoszą 4,00m (szerokość) i 10,0m (długość). Linie ograniczające boisko (boczne i końcowe) należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Rodzaje i rozmieszczenie linii boiskowych pokazano na rys. nr 7 Boiska do mini siatkówki Zakres rzeczowy robót: a) malowanie stref boiska nie występuje, b) malowanie linii boiska 1,78m OPIS TECHNICZNY WYKONANIA ROBÓT REMONTOWYCH Remont posadzek obejmuje wykonanie szlifowania posadzek, lakierowania i malowania linii boisk oraz stref boisk. Wykonanie powyższych robót przyjęto w oparciu o system technologiczny Domalux Professional firmy Domalux oparty na poliuretanowych lakierach wodorozcieńczalnych. System ten pozwala na kompleksowe wykonanie lakierowania posadzki, a mianowicie na wykonanie szlifowania i lakierowania posadzek oraz malowanie, usytuowanych pomiędzy poszczególnymi warstwami lakieru, linii boiskowych oraz wydzielonych stref boisk. Ponadto system ten spełnia wymagania normy PN-EN Nawierzchnie terenów sportowych Halowe nawierzchnie sportowe przeznaczone do uprawiania wielu dyscyplin sportowych w zakresie podatności na poślizg, odbicia zwierciadlanego i odporności na ścieranie. Dopuszcza się zastosowanie innego systemu technologicznego, spełniającego wymagania normy PN-EN oraz uwzględniającego technologię malowania linii boiskowych i wydzielonych stref boiskowych przykrytych lakierem.

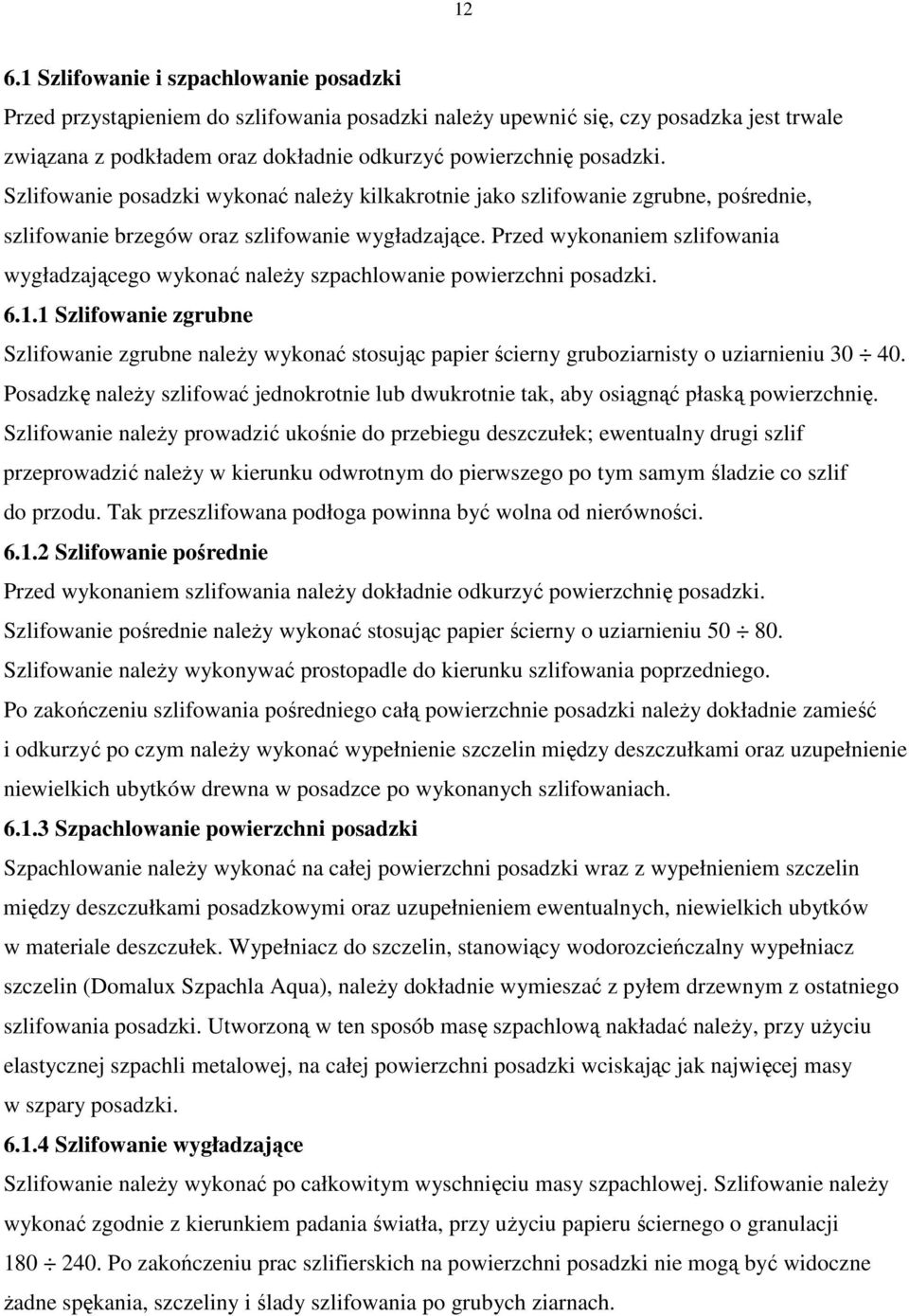

10 Szlifowanie i szpachlowanie posadzki Przed przystąpieniem do szlifowania posadzki należy upewnić się, czy posadzka jest trwale związana z podkładem oraz dokładnie odkurzyć powierzchnię posadzki. Szlifowanie posadzki wykonać należy kilkakrotnie jako szlifowanie zgrubne, pośrednie, szlifowanie brzegów oraz szlifowanie wygładzające. Przed wykonaniem szlifowania wygładzającego wykonać należy szpachlowanie powierzchni posadzki Szlifowanie zgrubne Szlifowanie zgrubne należy wykonać stosując papier ścierny gruboziarnisty o uziarnieniu Posadzkę należy szlifować jednokrotnie lub dwukrotnie tak, aby osiągnąć płaską powierzchnię. Szlifowanie należy prowadzić ukośnie do przebiegu deszczułek; ewentualny drugi szlif przeprowadzić należy w kierunku odwrotnym do pierwszego po tym samym śladzie co szlif do przodu. Tak przeszlifowana podłoga powinna być wolna od nierówności Szlifowanie pośrednie Przed wykonaniem szlifowania należy dokładnie odkurzyć powierzchnię posadzki. Szlifowanie pośrednie należy wykonać stosując papier ścierny o uziarnieniu Szlifowanie należy wykonywać prostopadle do kierunku szlifowania poprzedniego. Po zakończeniu szlifowania pośredniego całą powierzchnie posadzki należy dokładnie zamieść i odkurzyć po czym należy wykonać wypełnienie szczelin między deszczułkami oraz uzupełnienie niewielkich ubytków drewna w posadzce po wykonanych szlifowaniach Szpachlowanie powierzchni posadzki Szpachlowanie należy wykonać na całej powierzchni posadzki wraz z wypełnieniem szczelin między deszczułkami posadzkowymi oraz uzupełnieniem ewentualnych, niewielkich ubytków w materiale deszczułek. Wypełniacz do szczelin, stanowiący wodorozcieńczalny wypełniacz szczelin (Domalux Szpachla Aqua), należy dokładnie wymieszać z pyłem drzewnym z ostatniego szlifowania posadzki. Utworzoną w ten sposób masę szpachlową nakładać należy, przy użyciu elastycznej szpachli metalowej, na całej powierzchni posadzki wciskając jak najwięcej masy w szpary posadzki Szlifowanie wygładzające Szlifowanie należy wykonać po całkowitym wyschnięciu masy szpachlowej. Szlifowanie należy wykonać zgodnie z kierunkiem padania światła, przy użyciu papieru ściernego o granulacji Po zakończeniu prac szlifierskich na powierzchni posadzki nie mogą być widoczne żadne spękania, szczeliny i ślady szlifowania po grubych ziarnach.

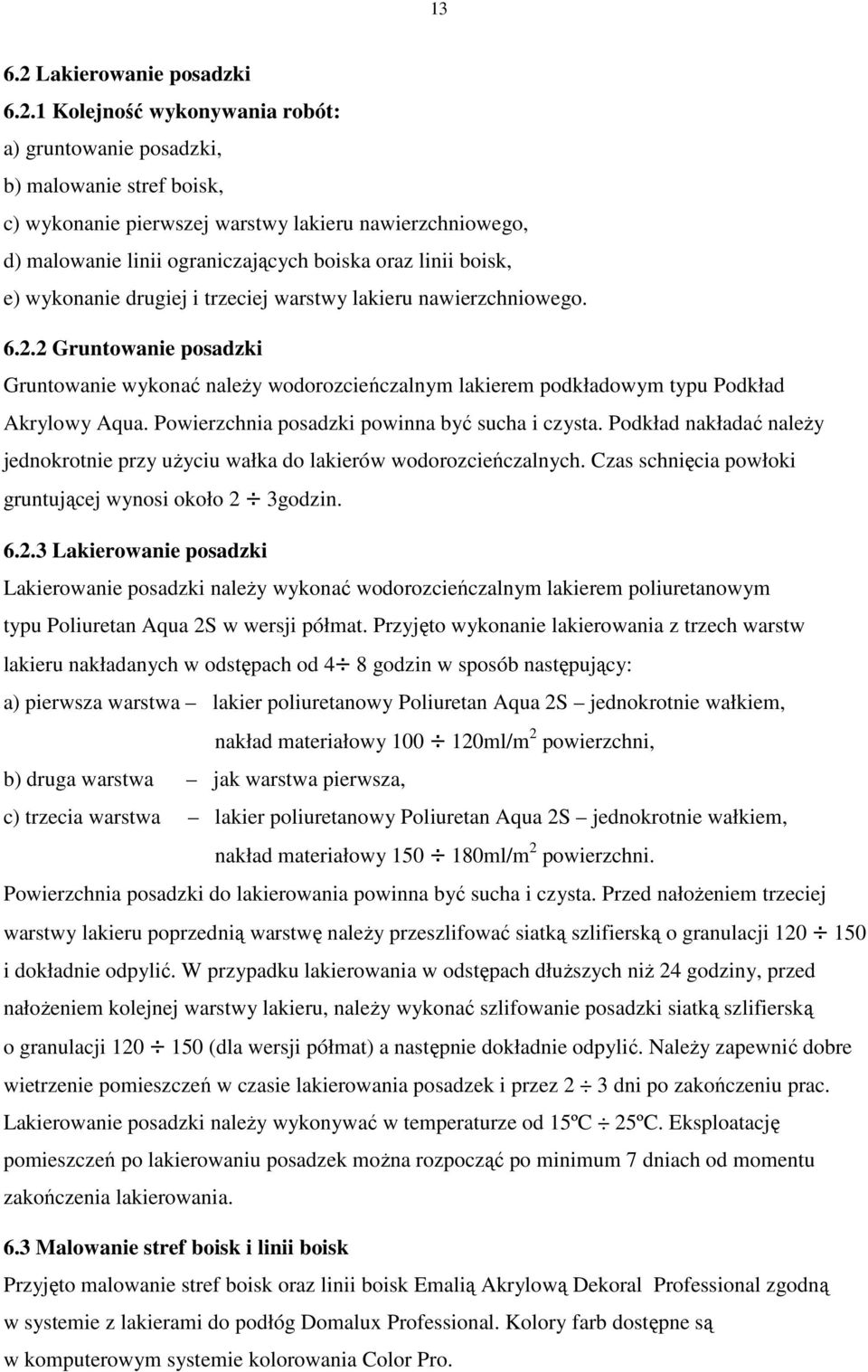

11 Lakierowanie posadzki Kolejność wykonywania robót: a) gruntowanie posadzki, b) malowanie stref boisk, c) wykonanie pierwszej warstwy lakieru nawierzchniowego, d) malowanie linii ograniczających boiska oraz linii boisk, e) wykonanie drugiej i trzeciej warstwy lakieru nawierzchniowego Gruntowanie posadzki Gruntowanie wykonać należy wodorozcieńczalnym lakierem podkładowym typu Podkład Akrylowy Aqua. Powierzchnia posadzki powinna być sucha i czysta. Podkład nakładać należy jednokrotnie przy użyciu wałka do lakierów wodorozcieńczalnych. Czas schnięcia powłoki gruntującej wynosi około 2 3godzin Lakierowanie posadzki Lakierowanie posadzki należy wykonać wodorozcieńczalnym lakierem poliuretanowym typu Poliuretan Aqua 2S w wersji półmat. Przyjęto wykonanie lakierowania z trzech warstw lakieru nakładanych w odstępach od 4 8 godzin w sposób następujący: a) pierwsza warstwa lakier poliuretanowy Poliuretan Aqua 2S jednokrotnie wałkiem, nakład materiałowy ml/m 2 powierzchni, b) druga warstwa jak warstwa pierwsza, c) trzecia warstwa lakier poliuretanowy Poliuretan Aqua 2S jednokrotnie wałkiem, nakład materiałowy ml/m 2 powierzchni. Powierzchnia posadzki do lakierowania powinna być sucha i czysta. Przed nałożeniem trzeciej warstwy lakieru poprzednią warstwę należy przeszlifować siatką szlifierską o granulacji i dokładnie odpylić. W przypadku lakierowania w odstępach dłuższych niż 24 godziny, przed nałożeniem kolejnej warstwy lakieru, należy wykonać szlifowanie posadzki siatką szlifierską o granulacji (dla wersji półmat) a następnie dokładnie odpylić. Należy zapewnić dobre wietrzenie pomieszczeń w czasie lakierowania posadzek i przez 2 3 dni po zakończeniu prac. Lakierowanie posadzki należy wykonywać w temperaturze od 1ºC 2ºC. Eksploatację pomieszczeń po lakierowaniu posadzek można rozpocząć po minimum 7 dniach od momentu zakończenia lakierowania. 6.3 Malowanie stref boisk i linii boisk Przyjęto malowanie stref boisk oraz linii boisk Emalią Akrylową Dekoral Professional zgodną w systemie z lakierami do podłóg Domalux Professional. Kolory farb dostępne są w komputerowym systemie kolorowania Color Pro.

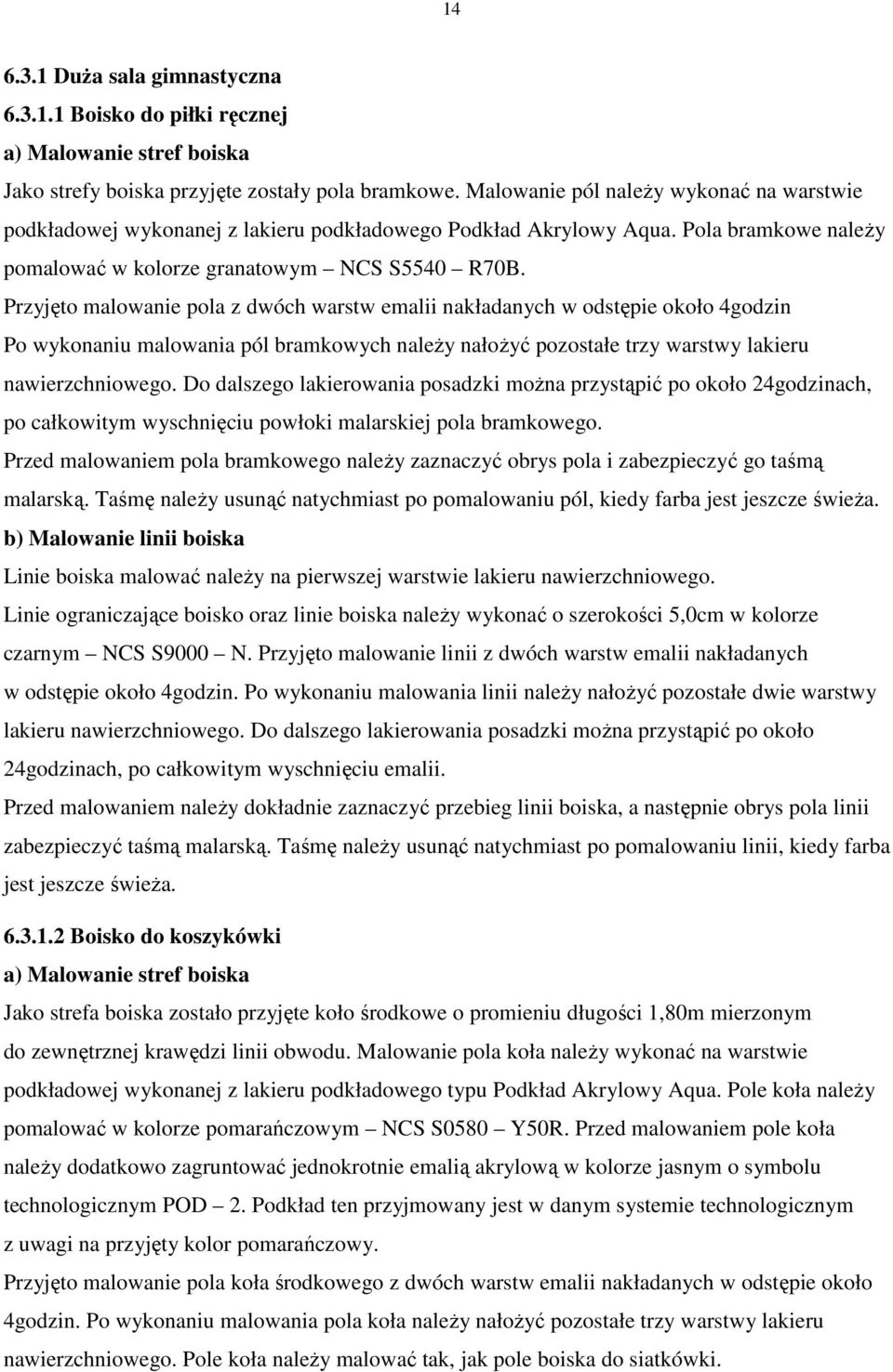

12 Duża sala gimnastyczna Boisko do piłki ręcznej a) Malowanie stref boiska Jako strefy boiska przyjęte zostały pola bramkowe. Malowanie pól należy wykonać na warstwie podkładowej wykonanej z lakieru podkładowego Podkład Akrylowy Aqua. Pola bramkowe należy pomalować w kolorze granatowym NCS S40 R70B. Przyjęto malowanie pola z dwóch warstw emalii nakładanych w odstępie około 4godzin Po wykonaniu malowania pól bramkowych należy nałożyć pozostałe trzy warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu powłoki malarskiej pola bramkowego. Przed malowaniem pola bramkowego należy zaznaczyć obrys pola i zabezpieczyć go taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu pól, kiedy farba jest jeszcze świeża. b) Malowanie linii boiska Linie boiska malować należy na pierwszej warstwie lakieru nawierzchniowego. Linie ograniczające boisko oraz linie boiska należy wykonać o szerokości,0cm w kolorze czarnym NCS S9000 N. Przyjęto malowanie linii z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania linii należy nałożyć pozostałe dwie warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu emalii. Przed malowaniem należy dokładnie zaznaczyć przebieg linii boiska, a następnie obrys pola linii zabezpieczyć taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu linii, kiedy farba jest jeszcze świeża Boisko do koszykówki a) Malowanie stref boiska Jako strefa boiska zostało przyjęte koło środkowe o promieniu długości 1,80m mierzonym do zewnętrznej krawędzi linii obwodu. Malowanie pola koła należy wykonać na warstwie podkładowej wykonanej z lakieru podkładowego typu Podkład Akrylowy Aqua. Pole koła należy pomalować w kolorze pomarańczowym NCS S080 Y0R. Przed malowaniem pole koła należy dodatkowo zagruntować jednokrotnie emalią akrylową w kolorze jasnym o symbolu technologicznym POD 2. Podkład ten przyjmowany jest w danym systemie technologicznym z uwagi na przyjęty kolor pomarańczowy. Przyjęto malowanie pola koła środkowego z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania pola koła należy nałożyć pozostałe trzy warstwy lakieru nawierzchniowego. Pole koła należy malować tak, jak pole boiska do siatkówki.

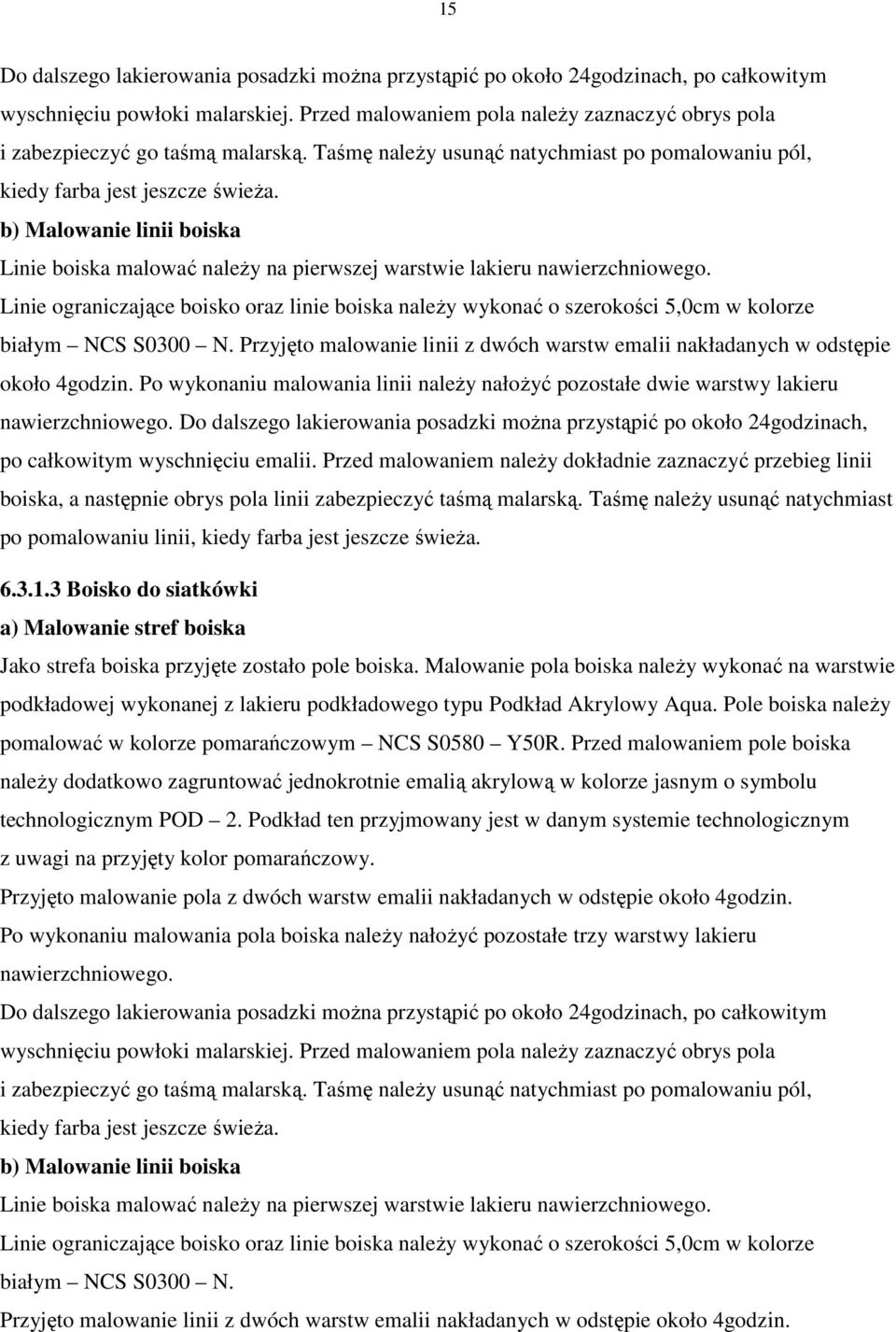

13 1 Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu powłoki malarskiej. Przed malowaniem pola należy zaznaczyć obrys pola i zabezpieczyć go taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu pól, kiedy farba jest jeszcze świeża. b) Malowanie linii boiska Linie boiska malować należy na pierwszej warstwie lakieru nawierzchniowego. Linie ograniczające boisko oraz linie boiska należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Przyjęto malowanie linii z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania linii należy nałożyć pozostałe dwie warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu emalii. Przed malowaniem należy dokładnie zaznaczyć przebieg linii boiska, a następnie obrys pola linii zabezpieczyć taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu linii, kiedy farba jest jeszcze świeża Boisko do siatkówki a) Malowanie stref boiska Jako strefa boiska przyjęte zostało pole boiska. Malowanie pola boiska należy wykonać na warstwie podkładowej wykonanej z lakieru podkładowego typu Podkład Akrylowy Aqua. Pole boiska należy pomalować w kolorze pomarańczowym NCS S080 Y0R. Przed malowaniem pole boiska należy dodatkowo zagruntować jednokrotnie emalią akrylową w kolorze jasnym o symbolu technologicznym POD 2. Podkład ten przyjmowany jest w danym systemie technologicznym z uwagi na przyjęty kolor pomarańczowy. Przyjęto malowanie pola z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania pola boiska należy nałożyć pozostałe trzy warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu powłoki malarskiej. Przed malowaniem pola należy zaznaczyć obrys pola i zabezpieczyć go taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu pól, kiedy farba jest jeszcze świeża. b) Malowanie linii boiska Linie boiska malować należy na pierwszej warstwie lakieru nawierzchniowego. Linie ograniczające boisko oraz linie boiska należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Przyjęto malowanie linii z dwóch warstw emalii nakładanych w odstępie około 4godzin.

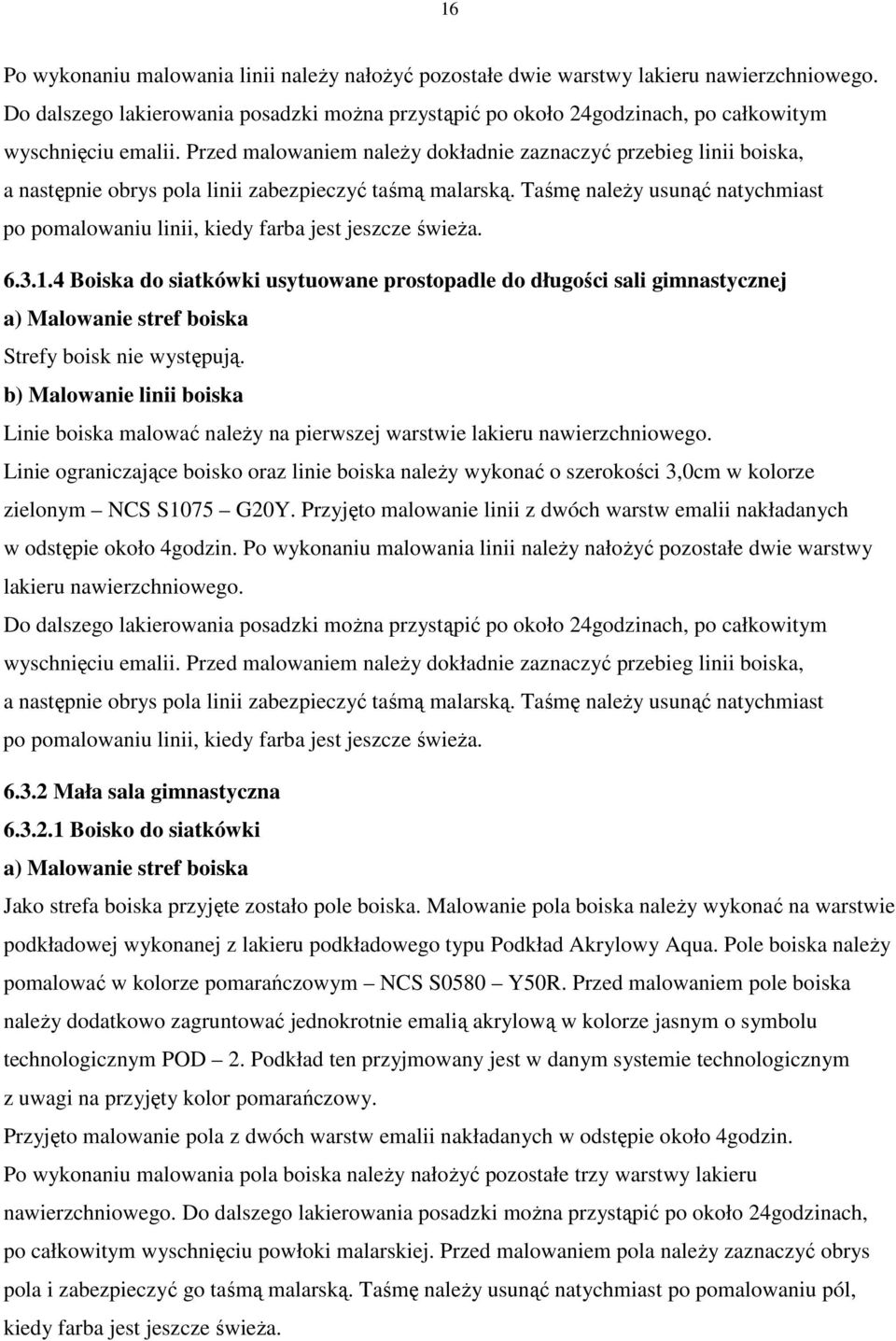

14 16 Po wykonaniu malowania linii należy nałożyć pozostałe dwie warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu emalii. Przed malowaniem należy dokładnie zaznaczyć przebieg linii boiska, a następnie obrys pola linii zabezpieczyć taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu linii, kiedy farba jest jeszcze świeża Boiska do siatkówki usytuowane prostopadle do długości sali gimnastycznej a) Malowanie stref boiska Strefy boisk nie występują. b) Malowanie linii boiska Linie boiska malować należy na pierwszej warstwie lakieru nawierzchniowego. Linie ograniczające boisko oraz linie boiska należy wykonać o szerokości 3,0cm w kolorze zielonym NCS S107 G20Y. Przyjęto malowanie linii z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania linii należy nałożyć pozostałe dwie warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu emalii. Przed malowaniem należy dokładnie zaznaczyć przebieg linii boiska, a następnie obrys pola linii zabezpieczyć taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu linii, kiedy farba jest jeszcze świeża Mała sala gimnastyczna Boisko do siatkówki a) Malowanie stref boiska Jako strefa boiska przyjęte zostało pole boiska. Malowanie pola boiska należy wykonać na warstwie podkładowej wykonanej z lakieru podkładowego typu Podkład Akrylowy Aqua. Pole boiska należy pomalować w kolorze pomarańczowym NCS S080 Y0R. Przed malowaniem pole boiska należy dodatkowo zagruntować jednokrotnie emalią akrylową w kolorze jasnym o symbolu technologicznym POD 2. Podkład ten przyjmowany jest w danym systemie technologicznym z uwagi na przyjęty kolor pomarańczowy. Przyjęto malowanie pola z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania pola boiska należy nałożyć pozostałe trzy warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu powłoki malarskiej. Przed malowaniem pola należy zaznaczyć obrys pola i zabezpieczyć go taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu pól, kiedy farba jest jeszcze świeża.

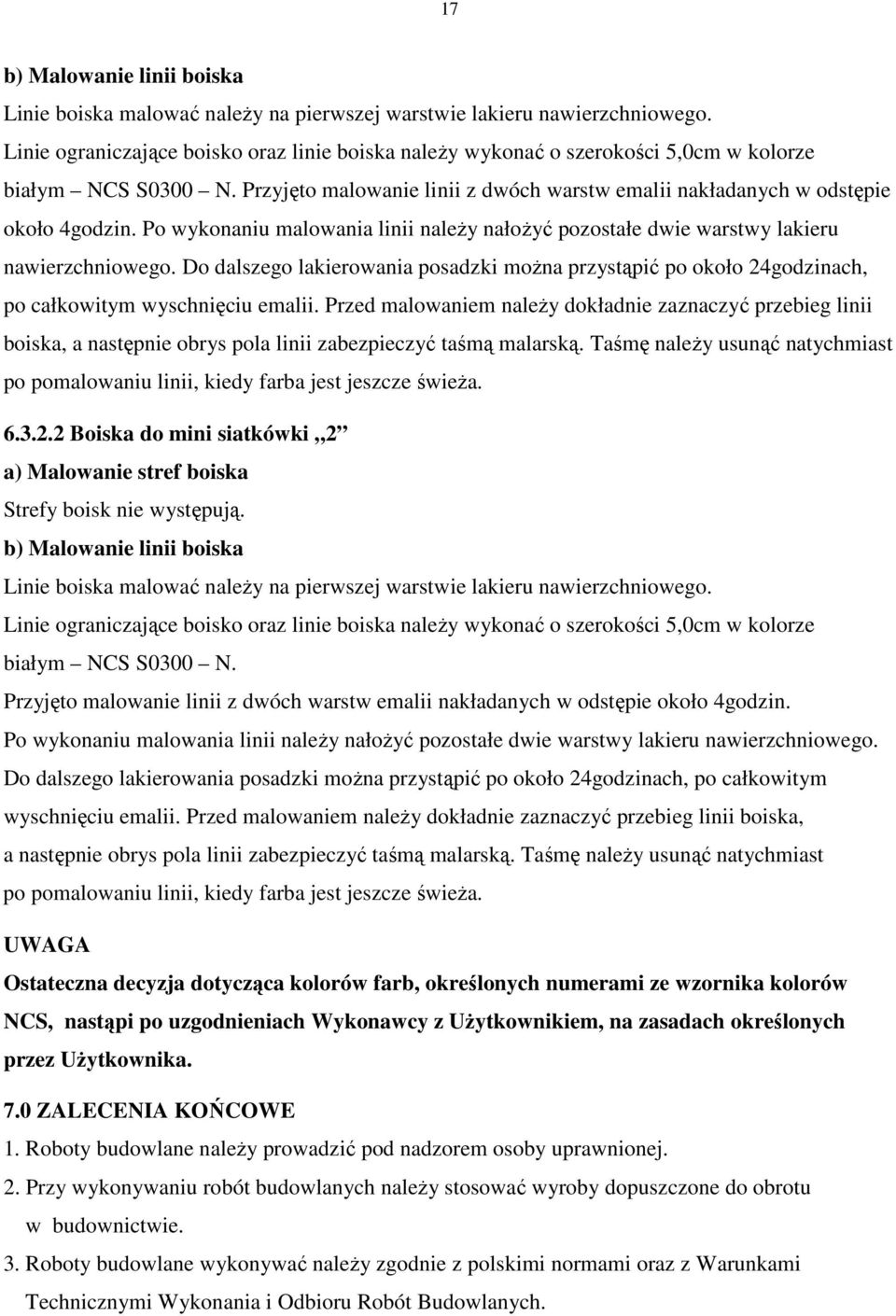

15 17 b) Malowanie linii boiska Linie boiska malować należy na pierwszej warstwie lakieru nawierzchniowego. Linie ograniczające boisko oraz linie boiska należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Przyjęto malowanie linii z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania linii należy nałożyć pozostałe dwie warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu emalii. Przed malowaniem należy dokładnie zaznaczyć przebieg linii boiska, a następnie obrys pola linii zabezpieczyć taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu linii, kiedy farba jest jeszcze świeża Boiska do mini siatkówki 2 a) Malowanie stref boiska Strefy boisk nie występują. b) Malowanie linii boiska Linie boiska malować należy na pierwszej warstwie lakieru nawierzchniowego. Linie ograniczające boisko oraz linie boiska należy wykonać o szerokości,0cm w kolorze białym NCS S0300 N. Przyjęto malowanie linii z dwóch warstw emalii nakładanych w odstępie około 4godzin. Po wykonaniu malowania linii należy nałożyć pozostałe dwie warstwy lakieru nawierzchniowego. Do dalszego lakierowania posadzki można przystąpić po około 24godzinach, po całkowitym wyschnięciu emalii. Przed malowaniem należy dokładnie zaznaczyć przebieg linii boiska, a następnie obrys pola linii zabezpieczyć taśmą malarską. Taśmę należy usunąć natychmiast po pomalowaniu linii, kiedy farba jest jeszcze świeża. UWAGA Ostateczna decyzja dotycząca kolorów farb, określonych numerami ze wzornika kolorów NCS, nastąpi po uzgodnieniach Wykonawcy z Użytkownikiem, na zasadach określonych przez Użytkownika. 7.0 ZALECENIA KOŃCOWE 1. Roboty budowlane należy prowadzić pod nadzorem osoby uprawnionej. 2. Przy wykonywaniu robót budowlanych należy stosować wyroby dopuszczone do obrotu w budownictwie. 3. Roboty budowlane wykonywać należy zgodnie z polskimi normami oraz z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych.

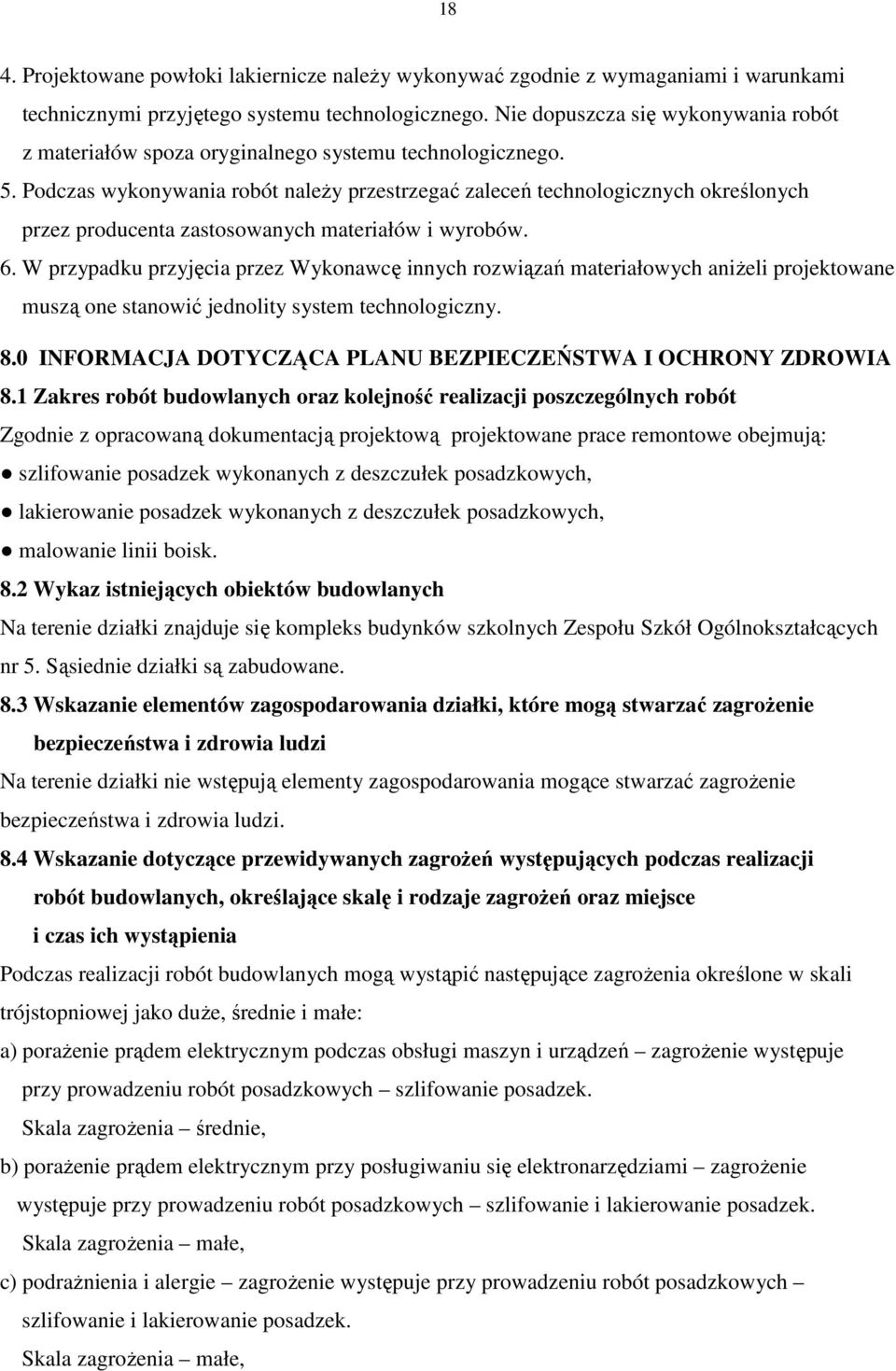

16 18 4. Projektowane powłoki lakiernicze należy wykonywać zgodnie z wymaganiami i warunkami technicznymi przyjętego systemu technologicznego. Nie dopuszcza się wykonywania robót z materiałów spoza oryginalnego systemu technologicznego.. Podczas wykonywania robót należy przestrzegać zaleceń technologicznych określonych przez producenta zastosowanych materiałów i wyrobów. 6. W przypadku przyjęcia przez Wykonawcę innych rozwiązań materiałowych aniżeli projektowane muszą one stanowić jednolity system technologiczny. 8.0 INFORMACJA DOTYCZĄCA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA 8.1 Zakres robót budowlanych oraz kolejność realizacji poszczególnych robót Zgodnie z opracowaną dokumentacją projektową projektowane prace remontowe obejmują: szlifowanie posadzek wykonanych z deszczułek posadzkowych, lakierowanie posadzek wykonanych z deszczułek posadzkowych, malowanie linii boisk. 8.2 Wykaz istniejących obiektów budowlanych Na terenie działki znajduje się kompleks budynków szkolnych Zespołu Szkół Ogólnokształcących nr. Sąsiednie działki są zabudowane. 8.3 Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie działki nie wstępują elementy zagospodarowania mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 8.4 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Podczas realizacji robót budowlanych mogą wystąpić następujące zagrożenia określone w skali trójstopniowej jako duże, średnie i małe: a) porażenie prądem elektrycznym podczas obsługi maszyn i urządzeń zagrożenie występuje przy prowadzeniu robót posadzkowych szlifowanie posadzek. Skala zagrożenia średnie, b) porażenie prądem elektrycznym przy posługiwaniu się elektronarzędziami zagrożenie występuje przy prowadzeniu robót posadzkowych szlifowanie i lakierowanie posadzek. Skala zagrożenia małe, c) podrażnienia i alergie zagrożenie występuje przy prowadzeniu robót posadzkowych szlifowanie i lakierowanie posadzek. Skala zagrożenia małe,

17 19 d) skaleczenia i urazy zagrożenie występuje podczas wykonywania wszystkich rodzajów robót. Skala zagrożenia małe, e) uszkodzenia kończyn, oczu i innych części ciała zagrożenie występuje podczas wykonywania wszystkich rodzajów robót. Skala zagrożenia średnie. Niezależnie od wymienionych powyżej zagrożeń, na mocy art. 226 ustawy Kodeks Pracy, należy opracować dla poszczególnych stanowisk pracy kartę oceny ryzyka zawodowego. 8. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Sposób prowadzenia instruktażu pracowników, jego zakres oraz częstotliwość reguluje Rozporządzenie Ministra Gospodarki i Pracy z dnia r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy Dz. U. Nr 180, poz Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń a) Środki techniczne: taśma ostrzegawcza, osobista odzież ochronna, okulary ochronne, środki ochrony przeciwpożarowej, apteczka pierwszej pomocy. b) Środki organizacyjne: zapewnienie właściwej powierzchni stanowiska pracy wynikającej z technologii wykonywania robót, zapewnienie bezpiecznego i wygodnego dojścia do stanowiska pracy, zapewnienie systematycznych kontroli stanu bezpieczeństwa i higieny pracy, udostępnienie, do stałego korzystania, aktualnych instrukcji bezpieczeństwa i higieny pracy dotyczących: udzielania pierwszej pomocy, postępowania z materiałami szkodliwymi dla zdrowia, obsługi maszyn i innych urządzeń technicznych, wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia, zapewnienie systemu pierwszej pomocy.

18 20 Prace budowlane należy wykonywać zgodnie z warunkami technicznymi i harmonogramem prac określonymi przez kierownika budowy koordynatora BHP. Środki ochrony przeciwpożarowej oraz apteczka pierwszej pomocy przechowywane są w pomieszczeniach zaplecza budowy, którymi są pomieszczenia socjalne dla pracowników oraz pomieszczenie kierownika budowy. Ewakuacja w razie pożaru, awarii lub innych zagrożeń odbywa się poza teren budowy. Grudziądz, r. Opracowanie mgr inż. Marek Krzyżanowski

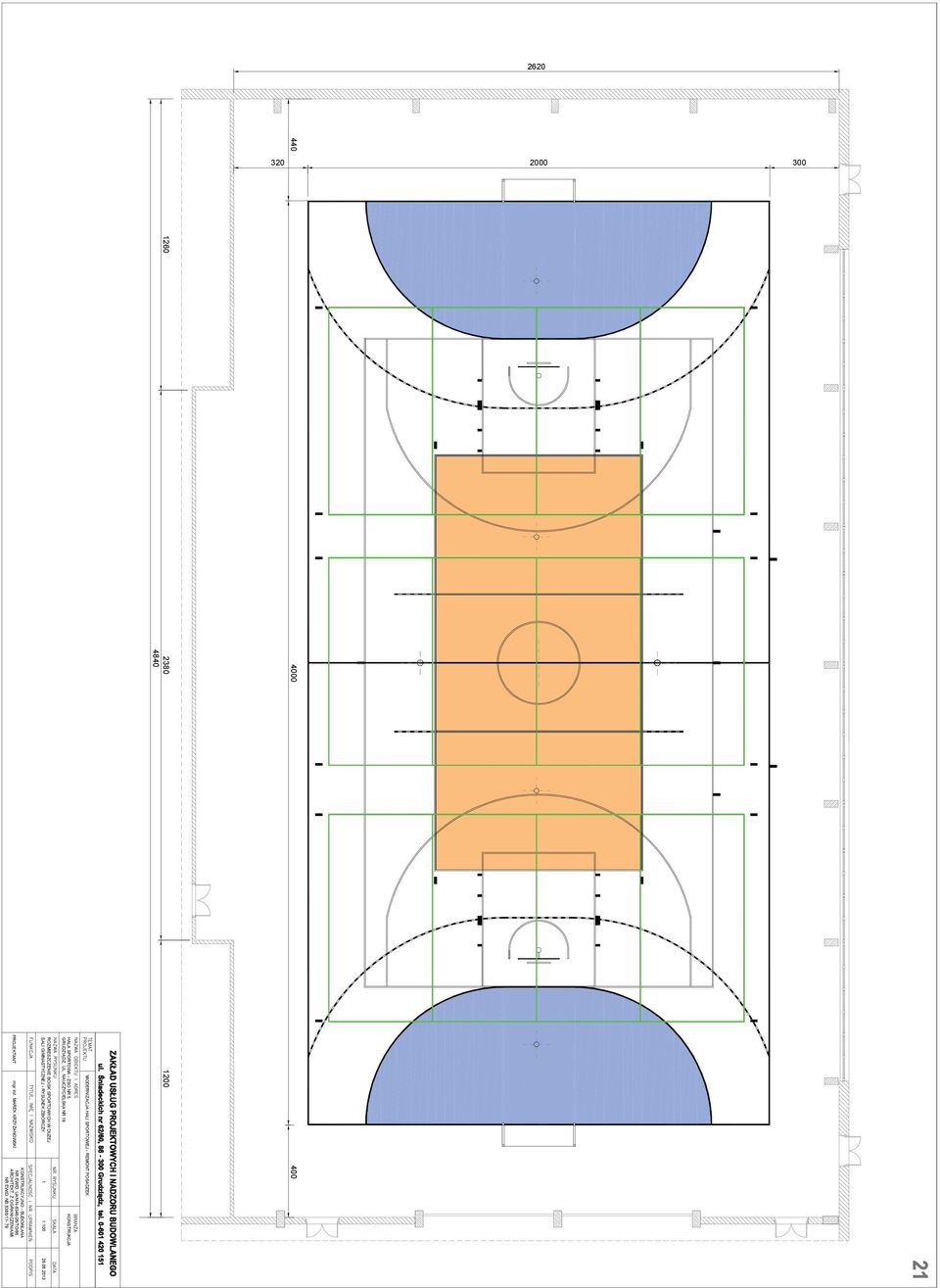

19 2620 PROJEKTANT mgr inż. MAREK KRZYŻANOWSKI KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN-N-8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11-79 ROZMIESZCZENIE BOISK SPORTOWYCH W DUŻEJ SALI GIMNASTYCZNEJ - RYSUNEK ZBIORCZY 1 1: HALA SPORTOWA - ZSO NR GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 KONSTRUKCJA MODERNIZACJA HALI SPORTOWEJ - REMONT POSADZEK

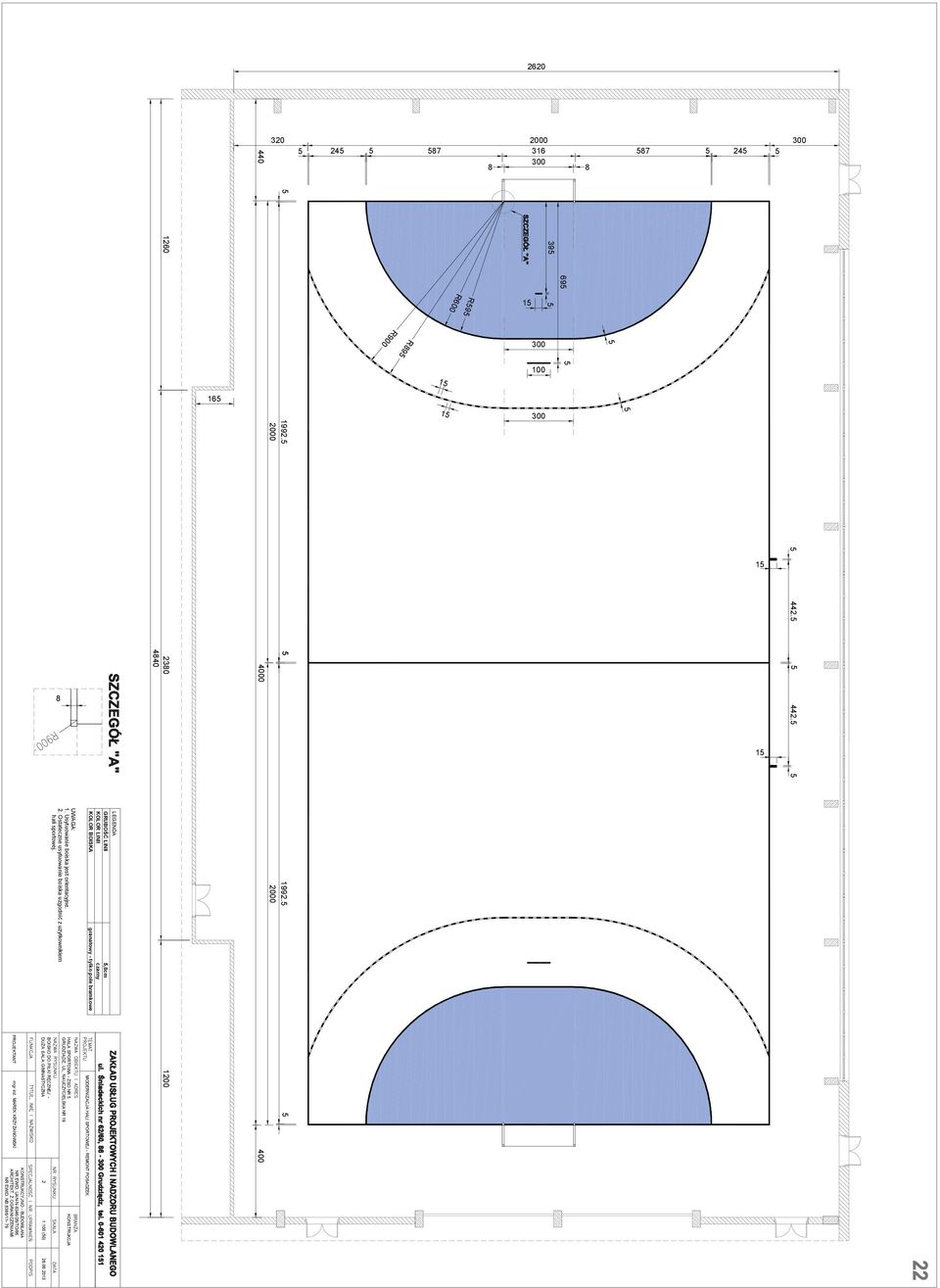

20 2620 PROJEKTANT mgr inż. MAREK KRZYŻANOWSKI KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN-N-8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11-79 BOISKO DO PIŁKI RĘCZNEJ - DUŻA SALA GIMNASTYCZNA 2 1:100 (0) UWAGA: 1. Usytuowanie boiska jest orientacyjne. 2. Ostateczne usytuowanie boiska uzgodnić z użytkownikiem hali sportowej. HALA SPORTOWA - ZSO NR GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 KONSTRUKCJA KOLOR LINII KOLOR BOISKA czarny granatowy - tylko pole bramkowe MODERNIZACJA HALI SPORTOWEJ - REMONT POSADZEK GRUBOŚĆ LINII,0cm LEGENDA R900 R R600 R

21 PROJEKTANT mgr inż. MAREK KRZYŻANOWSKI KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN-N-8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11-79 BOISKO DO KOSZYKÓWKI - DUŻA SALA GIMNASTYCZNA 3 1: UWAGA: 1. Usytuowanie boiska jest orientacyjne. 2. Ostateczne usytuowanie boiska uzgodnić z użytkownikiem hali sportowej. HALA SPORTOWA - ZSO NR GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 KONSTRUKCJA LEGENDA GRUBOŚĆ LINII,0cm KOLOR LINII biały KOLOR BOISKA pomarańczowy - tylko koło środkowe MODERNIZACJA HALI SPORTOWEJ - REMONT POSADZEK R67 10 R R180 R R17 R180 R17 R

22 PROJEKTANT mgr inż. MAREK KRZYŻANOWSKI KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN-N-8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11-79 BOISKO DO SIATKÓWKI - DUŻA SALA GIMNASTYCZNA 4 1: UWAGA: 1. Usytuowanie boiska jest orientacyjne. 2. Ostateczne usytuowanie boiska uzgodnić z użytkownikiem hali sportowej. HALA SPORTOWA - ZSO NR GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 KONSTRUKCJA KOLOR LINII KOLOR BOISKA biały pomarańczowy MODERNIZACJA HALI SPORTOWEJ - REMONT POSADZEK GRUBOŚĆ LINII,0cm LEGENDA od

23 PROJEKTANT mgr inż. MAREK KRZYŻANOWSKI KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN-N-8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11-79 BOISKA DO SIATKÓWKI - DUŻA SALA GIMNASTYCZNA 1: UWAGA: 1. Usytuowanie boiska jest orientacyjne. 2. Ostateczne usytuowanie boiska uzgodnić z użytkownikiem hali sportowej. HALA SPORTOWA - ZSO NR GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 KONSTRUKCJA MODERNIZACJA HALI SPORTOWEJ - REMONT POSADZEK LEGENDA GRUBOŚĆ LINII 3,0cm KOLOR LINII zielony ~ 112 ~ 9 ~ 101 ~

24 1240 PROJEKTANT mgr inż. MAREK KRZYŻANOWSKI KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN-N-8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11-79 BOISKO DO SIATKÓWKI - MAŁA SALA GIMNASTYCZNA 6 1: UWAGA: 1. Usytuowanie boiska jest orientacyjne. 2. Ostateczne usytuowanie boiska uzgodnić z użytkownikiem hali sportowej. HALA SPORTOWA - ZSO NR GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 KONSTRUKCJA KOLOR LINII KOLOR BOISKA biały pomarańczowy MODERNIZACJA HALI SPORTOWEJ - REMONT POSADZEK GRUBOŚĆ LINII,0cm LEGENDA od

25 1240 PROJEKTANT mgr inż. MAREK KRZYŻANOWSKI KONSTRUKCYJNO - BUDOWLANA NR EWID. UAN-N-8346/26/TO/86 ARCHITEKT. Z OGRANICZENIAMI NR EWID. NB.8386/11-79 BOISKA DO MINI SIATKÓWKI - MAŁA SALA GIMNASTYCZNA 7 1: UWAGA: 1. Usytuowanie boiska jest orientacyjne. 2. Ostateczne usytuowanie boiska uzgodnić z użytkownikiem hali sportowej. HALA SPORTOWA - ZSO NR GRUDZIĄDZ, UL. NAUCZYCIELSKA NR 19 KONSTRUKCJA KOLOR LINII KOLOR BOISKA biały pomarańczowy MODERNIZACJA HALI SPORTOWEJ - REMONT POSADZEK GRUBOŚĆ LINII,0cm LEGENDA od

26 28 III. PROJEKT TECHNICZNY USZCZELNIENIA DACHU 1.0 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy remontu dachu hali sportowej polegający na wykonaniu powłoki zabezpieczającej i uszczelniającej istniejące pokrycie dachu. 2.0 ZAKRES OPRACOWANIA Zakres opracowania obejmuje: a) opis stanu istniejącego, b) projektowany zakres robót, c) opis techniczny wykonania uszczelnienia dachu. 3.0 OPIS STANU ISTNIEJĄCEGO Konstrukcja dachu wykonana jest z wiązarów drewnianych klejonych w rozstawie co 6,0m opartych na słupach stalowych. Dach płaski, dwuspadkowy, wykonany z płyt warstwowych PW8/B-U2 z rdzeniem z pianki poliuretanowej w obustronnych okładzinach z blachy stalowej powlekanej; płyty ułożone są na płatwiach drewnianych o rozstawie co 3,0m opartych na wiązarach dachowych. Pokrycie dachu stanowią płyty warstwowe PW8/B-U2 będące jednocześnie elementem konstrukcji dachu. Na szerokości połaci dachowej (od okapu do kalenicy) ułożone są dwie płyty warstwowe łączone na długości; styk połączenia płyt zabezpieczony jest taśmą uszczelniającą. Powierzchnia dachu równa, bez widocznych szczelin w pokryciu, deformacji, uszkodzeń i zniszczeń. Parametry dachu: długość dachu 63,70m, szerokość połaci dachowej (do obróbki kalenicy) 18,0m, powierzchnia połaci dachowej 1178,4m 2, powierzchnia dachu 2364,0m 2, 3.1. Opis uszkodzeń Nieszczelności w dachu, a w związku z nimi przecieki wody opadowej, występują głównie w części szczytowej budynku od strony południowej (nad dużą salą gimnastyczną) w paśmie o szerokości około 18,0m oraz w części szczytowej od strony północnej (nad dwiema salami gimnastycznymi usytuowanymi na II piętrze) w paśmie o szerokości około 10,0m. Na powierzchni dachu nie widać wyraźnych uszkodzeń płyt dachowych oraz uszkodzeń połączeń podłużnych między płytami i w kalenicy. Widoczne są jedynie miejscowe zniszczenia zewnętrznej powłoki taśmy uszczelniającej połączenie płyt dachowych na długości.

27 PROJEKTOWANY ZAKRES ROBÓT REMONTOWYCH Z uwagi na brak możliwości szczegółowego określenia usytuowania miejsc przecieków wody opadowej przyjęto wykonanie częściowego uszczelnienia dachu w sposób następujący: a) uszczelnienie połączeń podłużnych (listwy stykowe) pomiędzy płytami dachowymi w paśmie 18,0m (od strony południowej) oraz w paśmie o szerokości 10,0m (od strony północnej) na obydwu połaciach dachowych, b) uszczelnienie obróbki kalenicowej (listwy osłonowej) na długości 18,0m(od strony południowej) oraz 10,0m (od strony północnej). W przypadku konieczności ograniczenia zakresu robót, należy wykonać: a) uszczelnienie połączeń podłużnych (listwy stykowe) pomiędzy płytami dachowymi w paśmie 18,0m (od strony południowej) oraz w paśmie o szerokości 10,0m (od strony północnej) na całej szerokości połaci dachowej od strony zachodniej (dziedziniec szkoły), b) uszczelnienie połączeń podłużnych (listwy stykowe) pomiędzy płytami dachowymi w paśmie 18,0m (od strony południowej) oraz w paśmie o szerokości 10,0m (od strony północnej) na połaci dachowej od strony wschodniej (ul. Kustronia) do widocznego połączenia płyt dachowych, na długości 10,0m, b) uszczelnienie obróbki kalenicowej (listwy osłonowej) na długości 18,0m(od strony południowej) oraz 10,0m (od strony północnej). 4.1 Zakres rzeczowy robót a) uszczelnienie styków podłużnych płyt dachowych: szerokość połączenia x 8 = 34cm, długość pojedynczego połączenia 18,0m, powierzchnia pojedynczego połączenia 0,34 x 18,0 = 6,29m 2, ilość połączeń podłużnych 2 x x 10 = 6szt., długość połączeń ogółem 6 x 18,0 = 1036,0m, powierzchnia połączeń ogółem 6,29 x 6 = 32,24m 2, b) uszczelnienie obróbki kalenicowej: szerokość połączenia x 6 = 44cm, długość połączenia = 28,0m, powierzchnia połączenia 0,44 x 28 = 12,32m 2..0 OPIS TECHNICZNY USZCZELNIENIA DACHU W celu uniknięcia ingerencji w elementy konstrukcji dachu przyjęto wykonanie częściowego uszczelnienia dachu w oparciu o system technologiczny firmy Sika pod nazwą Sika Roof MTC 1, polegający na pokryciu uszczelnianych elementów dachu płynną membraną układaną na zimno, która po utwardzeniu stanowić będzie bezspoinową izolację przeciwwodną.

28 30 Dopuszcza się zastosowanie innych rozwiązań technologiczno materiałowych do wykonania uszczelnienia dachu..1 Opis ogólny Wykonanie uszczelnienia dachu w systemie Sika Roof MTC 1 polega na nałożeniu na zabezpieczane elementy dachu płynnej, trójwarstwowej membrany składającej się z warstwy podkładowej, maty z włókna szklanego, stanowiącej zbrojenie płynnej membrany, wtapianej w warstwę podkładową oraz warstwy wierzchniej. Membranę należy nakładać na trapezowe zamknięcie (listwę stykową) styku podłużnego płyt dachowych z obustronnym wyprowadzeniem na powierzchnie płyt na szerokość,0cm. Podobnie należy postąpić z nakładaniem membrany na listwę osłonową obróbki kalenicowej..2 Wykonanie uszczelnienia dachu.2.1 Kolejność wykonywania robót: a) przygotowanie powierzchni, b) gruntowanie powierzchni elementów uszczelnianych, c) wykonanie warstwy podkładowej membrany uszczelniającej, d) ułożenie zbrojenia membrany, e) wykonanie warstwy wierzchniej membrany uszczelniającej..2.2 Przygotowanie powierzchni Wszystkie powierzchnie, na które będzie nanoszona powłoka gruntująca muszą być dokładnie oczyszczone. Podłoże musi być czyste, równe, wolne od zapyleń, plam oleju i tłuszczu, itp. Powierzchnie zeszlifować do momentu uzyskania jasnej powierzchni metalu. Przygotowanie powierzchni metalowych narzędziami ręcznymi z napędem elektrycznym..2.3 Gruntowanie powierzchni elementów uszczelnianych Gruntowanie wykonać należy materiałem gruntującym o nazwie handlowej Sikalastic Metal Primer, który stanowi dwuskładnikowy, szybkoutwardzalny materiał na bazie rozpuszczalników i amidu. Preparat składa się z dwóch składników składnika A i składnika B. Przed przystąpieniem do gruntowania należy dokładnie wymieszać ze sobą obydwa składniki materiału. Na przygotowane podłoże należy nanieść, przy pomocy wałka z krótkim włosiem lub szczotki, jednokrotną warstwę materiału gruntującego. Czas schnięcia powłoki gruntującej wynosi minimum 6godz. przy temperaturze podłoża wynoszącej +20ºC oraz 12godz. przy temperaturze podłoża +10ºC..2.4 Warstwa podkładowa Przed nakładaniem warstwy podkładowej należy sprawdzić wyschnięcie powłoki gruntującej warstwa gruntująca nie może być lepka w dotyku. Warstwę podkładową wykonać należy z płynnej, jednoskładnikowej membrany dachowej o nazwie handlowej Sikalastic 601 BC.

29 31 Preparat należy nakładać jednokrotnie przy użyciu wałka o średnim lub krótkim włosie, lub szczotki. Grubość warstwy po wyschnięciu powinna wynosić około 1,mm. Czas utwardzania powłoki wynosi: a) przy temperaturze +ºC: odporność na deszcz po 10 minutach, pow. sucha w dotyku po 8 10godzinach, całkowite utwardzenie po 24godzinach, b) przy temperaturze +10ºC: odporność na deszcz po 10 minutach, pow. sucha w dotyku po 4godzinach, całkowite utwardzenie po 8 10godzinach, c) przy temperaturze +20ºC: odporność na deszcz po 10 minutach, pow. sucha w dotyku po 3godzinach, całkowite utwardzenie po 6 8godzinach..2. Zbrojenie membrany Zastosowanie zbrojenia membrany zapewnia właściwą grubość oraz zwiększa właściwości mostkowania pęknięć warstwy podkładowej. Zbrojenie membrany należy wykonać z maty z włókna szklanego o nazwie handlowej Sika Reemat Premium. Matę należy ułożyć natychmiast na mokrą jeszcze warstwę podkładową i dokładnie rozwałkować tak, aby wtopiła się całkowicie w podkład. Matę należy układać z zachowaniem minimalnego zakładu wynoszącego,0cm tak, aby nie powstały fałdy lub pęcherze..2.6 Warstwa wierzchnia Przed nakładaniem warstwy wierzchniej należy sprawdzić wyschnięcie warstwy podkładowej warstwa podkładowa nie może być lepka w dotyku. Warstwę wierzchnią wykonać należy z płynnej, jednoskładnikowej membrany dachowej o nazwie handlowej Sikalastic 621 TC w kolorze białym (RAL 9016). Preparat należy nakładać jednokrotnie przy użyciu wałka o średnim lub krótkim włosie, lub szczotki. Grubość warstwy po wyschnięciu powinna wynosić około 1,3mm. Do układania warstwy wierzchniej na warstwie podkładowej, przy wilgotności względnej powietrza wynoszącej 0%, można przystąpić po czasie: a) przy temperaturze +2ºC w następnym dniu po wykonaniu warstwy podkładowej, b) przy temperaturze +10ºC po 8godzinach po wykonaniu warstwy podkładowej, c) przy temperaturze +20ºC po 6godzinach po wykonaniu warstwy podkładowej.

30 32 Czas utwardzania powłoki wynosi: a) przy temperaturze +2ºC: odporność na deszcz po 10 minutach, pow. sucha w dotyku po 8 12godzinach, całkowite utwardzenie po 16 24godzinach, b) przy temperaturze +10ºC: odporność na deszcz po 10 minutach, pow. sucha w dotyku po 4godzinach, całkowite utwardzenie po 8 12godzinach, c) przy temperaturze +20ºC: odporność na deszcz po 10 minutach, pow. sucha w dotyku po 3godzinach, całkowite utwardzenie po 6 8godzinach. 6.0 ZALECENIA KOŃCOWE 1. Roboty budowlane należy prowadzić pod nadzorem osoby uprawnionej. 2. Przy wykonywaniu robót budowlanych należy stosować wyroby dopuszczone do obrotu w budownictwie. 3. Roboty budowlane wykonywać należy zgodnie z polskimi normami oraz z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych. 4. Projektowane uszczelnienie dachu należy wykonywać zgodnie z wymaganiami i warunkami technicznymi przyjętego systemu technologicznego. Nie dopuszcza się wykonywania robót z materiałów spoza oryginalnego systemu technologicznego.. Podczas wykonywania robót należy przestrzegać zaleceń technologicznych określonych przez producenta zastosowanych materiałów i wyrobów. 6. W przypadku przyjęcia przez Wykonawcę innych rozwiązań materiałowych aniżeli projektowane muszą one stanowić jednolity system technologiczny. 7.0 INFORMACJA DOTYCZĄCA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA 7.1 Zakres robót budowlanych oraz kolejność realizacji poszczególnych robót Zgodnie z opracowaną dokumentacją projektową projektowane prace remontowe obejmują wykonanie uszczelnienia dachu na budynku Hali Sportowej. 7.2 Wykaz istniejących obiektów budowlanych Na terenie działki znajduje się kompleks budynków szkolnych Zespołu Szkół Ogólnokształcących nr. Sąsiednie działki są zabudowane.

31 Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie działki nie wstępują elementy zagospodarowania mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 7.4 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Podczas realizacji robót budowlanych mogą wystąpić następujące zagrożenia określone w skali trójstopniowej jako duże, średnie i małe: a) upadek z wysokości zagrożenie występuje przy prowadzeniu robót uszczelniających na dachu budynku. Skala zagrożenia duże, b) porażenie prądem elektrycznym przy posługiwaniu się elektronarzędziami zagrożenie występuje przy prowadzeniu robót uszczelniających szlifowanie powierzchni.. Skala zagrożenia małe, c) podrażnienia i alergie zagrożenie występuje przy prowadzeniu robót uszczelniających wykonywanie membrany płynnej. Skala zagrożenia małe, d) upadek przedmiotów z wysokości zagrożenie występuje przy prowadzeniu robót uszczelniających na dachu budynku. Skala zagrożenia duże, e) skaleczenia i urazy zagrożenie występuje podczas wykonywania wszystkich rodzajów robót. Skala zagrożenia małe, f) uszkodzenia kończyn, oczu i innych części ciała zagrożenie występuje podczas wykonywania wszystkich rodzajów robót. Skala zagrożenia średnie. Niezależnie od wymienionych powyżej zagrożeń, na mocy art. 226 ustawy Kodeks Pracy, należy opracować dla poszczególnych stanowisk pracy kartę oceny ryzyka zawodowego. 7. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Sposób prowadzenia instruktażu pracowników, jego zakres oraz częstotliwość reguluje Rozporządzenie Ministra Gospodarki i Pracy z dnia r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy Dz. U. Nr 180, poz

32 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń a) Środki techniczne: przenośne bariery ochronne, taśma ostrzegawcza, osobista odzież ochronna, kaski i okulary ochronne, środki ochrony przeciwpożarowej, apteczka pierwszej pomocy. b) Środki organizacyjne: zapewnienie właściwej powierzchni stanowiska pracy wynikającej z technologii wykonywania robót, zapewnienie bezpiecznego i wygodnego dojścia do stanowiska pracy, zapewnienie systematycznych kontroli stanu bezpieczeństwa i higieny pracy, udostępnienie, do stałego korzystania, aktualnych instrukcji bezpieczeństwa i higieny pracy dotyczących: udzielania pierwszej pomocy, postępowania z materiałami szkodliwymi dla zdrowia, obsługi maszyn i innych urządzeń technicznych, wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia, zapewnienie systemu pierwszej pomocy. Prace budowlane należy wykonywać zgodnie z warunkami technicznymi i harmonogramem prac określonymi przez kierownika budowy koordynatora BHP. Środki ochrony przeciwpożarowej oraz apteczka pierwszej pomocy przechowywane są w pomieszczeniach zaplecza budowy, którymi są pomieszczenia socjalne dla pracowników oraz pomieszczenie kierownika budowy. Ewakuacja w razie pożaru, awarii lub innych zagrożeń odbywa się poza teren budowy. Grudziądz, r. Opracowanie mgr inż. Marek Krzyżanowski

33 3 IV. PROJEKT TECHNICZNY REMONTU OKIEN 1.0 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy remontu okien stalowych budynku hali sportowej polegający na wykonaniu uszczelnienia okien uchylnych oraz malowaniu zewnętrznym ślusarki okiennej. 2.0 ZAKRES OPRACOWANIA Zakres opracowania obejmuje: a) opis stanu istniejącego, b) projektowany zakres robót, c) opis techniczny wykonania uszczelnień okien, d) opis techniczny malowania okien i konstrukcji stalowej wejścia na dach OPIS STANU ISTNIEJĄCEGO Okna w budynku wykonane są z profili walcowanych na gorąco i giętych na zimno. Okna występują w zestawach okiennych o długości modularnej 6,0m x 1,20m lub 3,0m x 1,20m, składających się z sześciu lub trzech okien. W zestawie okiennym skrajne kwatery są stałe, natomiast pośrednie, jedna lub cztery, są uchylne do wewnątrz. Okna szklone są szybami zespolonymi. Do ramy okiennej (w dolnej części) okien uchylnych zamocowana jest blacha okapowa. Rozmieszczenie zestawów okiennych w ścianach jest następujące: a) ściana podłużna od strony wschodniej: jedno pole międzysłupowe z dwoma zestawami okiennymi składającymi się z trzech okien, trzy pola międzysłupowe po dwa zestawy okienne składające się z sześciu okien, jedno pole międzysłupowe z trzema zestawami okiennymi składającymi się z sześciu okien, jedno pole międzysłupowe z czterema zestawami okiennymi składającymi się z sześciu okien, b) ściana podłużna od strony zachodniej: jedno pole międzysłupowe z trzema zestawami okiennymi składającymi się z trzech okien, w tym 2 okna uchylne, cztery pola międzysłupowe po pięć zestawów okiennych składających się z sześciu okien, w tym 40 okien uchylnych, sześć pól międzysłupowych po sześć zestawów okiennych składających się z sześciu okien, w tym 72 okna uchylne, c) ściana szczytowa od strony północnej: jedno pole międzysłupowe z dwoma zestawami okiennymi składającymi się z sześciu okien oraz jednym zestawem składającym się z trzech okien, dwa pola międzysłupowe po sześć zestawów okiennych składających się z sześciu okien, w tym 32 okna uchylne,

34 36 jedno pole międzysłupowe z trzema zestawami okiennymi składającymi się z sześciu okien oraz trzema zestawami składającymi się z dwóch okien, tym 10 okien uchylnych, jedno pole międzysłupowe z trzema zestawami okiennymi składającymi się z sześciu okien, w tym 8 okien uchylnych, d) przybudówki hali sportowej od strony wschodniej i południowej: sześć zestawów okiennych składających się z sześciu okien, jeden zestaw okienny składający się z dwunastu okien. Ogółem 606 okien, w tym 164 okna uchylne (od strony północnej i zachodniej) 3.1. Opis uszkodzeń Obecny stan okien stalowych, szczególnie okien uchylnych, nie pozwala na ich prawidłowe funkcjonowanie. Okna uchylne wykazują duże nieszczelności powodujące przeciekanie wody opadowej do pomieszczeń, szczególnie od strony północnej i zachodniej budynku. Blachy okapowe okien uchylnych, w obrębie słupków ram, zostały wycięte (zukosowane) co powoduje, że woda opadowa i ściekająca po oknach nawilgaca dolne partie okien. Jak wynika z informacji uzyskanych od Użytkownika wody te przedostają się do pomieszczeń przez nieszczelności w połączeniach lub uszczelnieniach elementów okien. Wycięcia te mają kształt trójkąta prostokątnego o bokach 4 x 4cm i głębokość 4,0cm (do ramy okiennej). Powłoka malarska okien jest zniszczona wskutek naturalnego, wieloletniego zużycia i wpływu warunków atmosferycznych. 4.0 PROJEKTOWANY ZAKRES ROBÓT REMONTOWYCH Remont ślusarki okiennej obejmuje: a) uszczelnienie okien uchylnych od strony zachodniej i północnej: uszczelnienie okien w obrębie wyciętej blachy okapowej okien, uszczelnienie skrzydeł okiennych od wewnątrz, uszczelnienie okien od zewnątrz, wykonanie połączenia (zespolenia) okien od wewnątrz, naprawa i regulacja zamknięcia okien, b) wymianę trzech szyb w oknach stałych i trzech szyb w oknach uchylnych, c) malowanie zewnętrzne wszystkich okien w budynku i przybudówkach, d) malowanie drabiny stalowej i pomostu stalowego stanowiących wejście na dach. 4.1 Zakres rzeczowy robót Uszczelnienie okien uchylnych (tylko od strony północnej i zachodniej) a) ilość zestawów z oknami uchylnymi 44szt., b) liczba okien uchylnych w zestawach 40 x x 1 = 164szt.,
