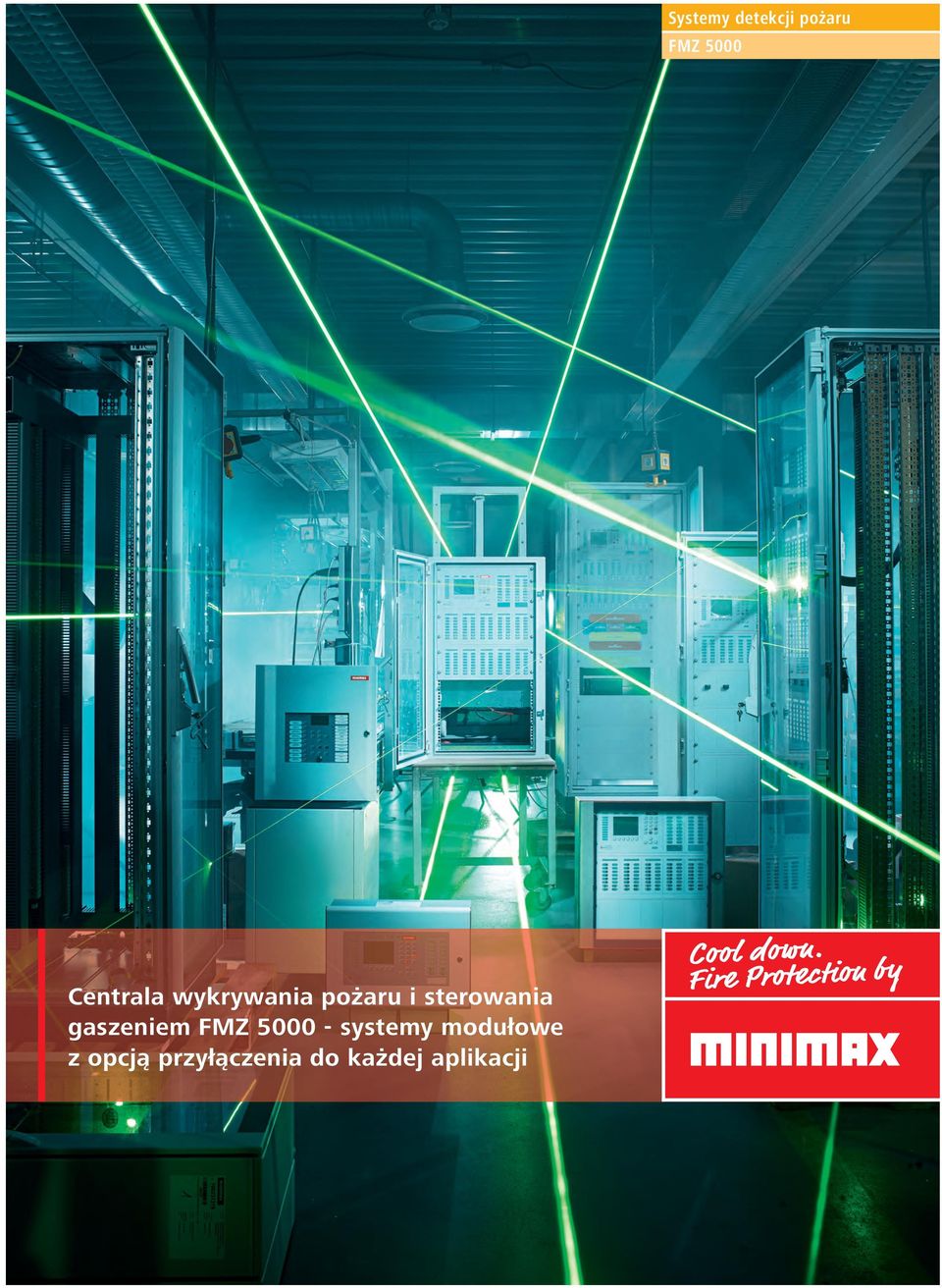

1 Systemy detekcji pożaru FMZ 5000 Centrala wykrywania pożaru i sterowania gaszeniem FMZ systemy modułowe z opcją przyłączenia do każdej aplikacji

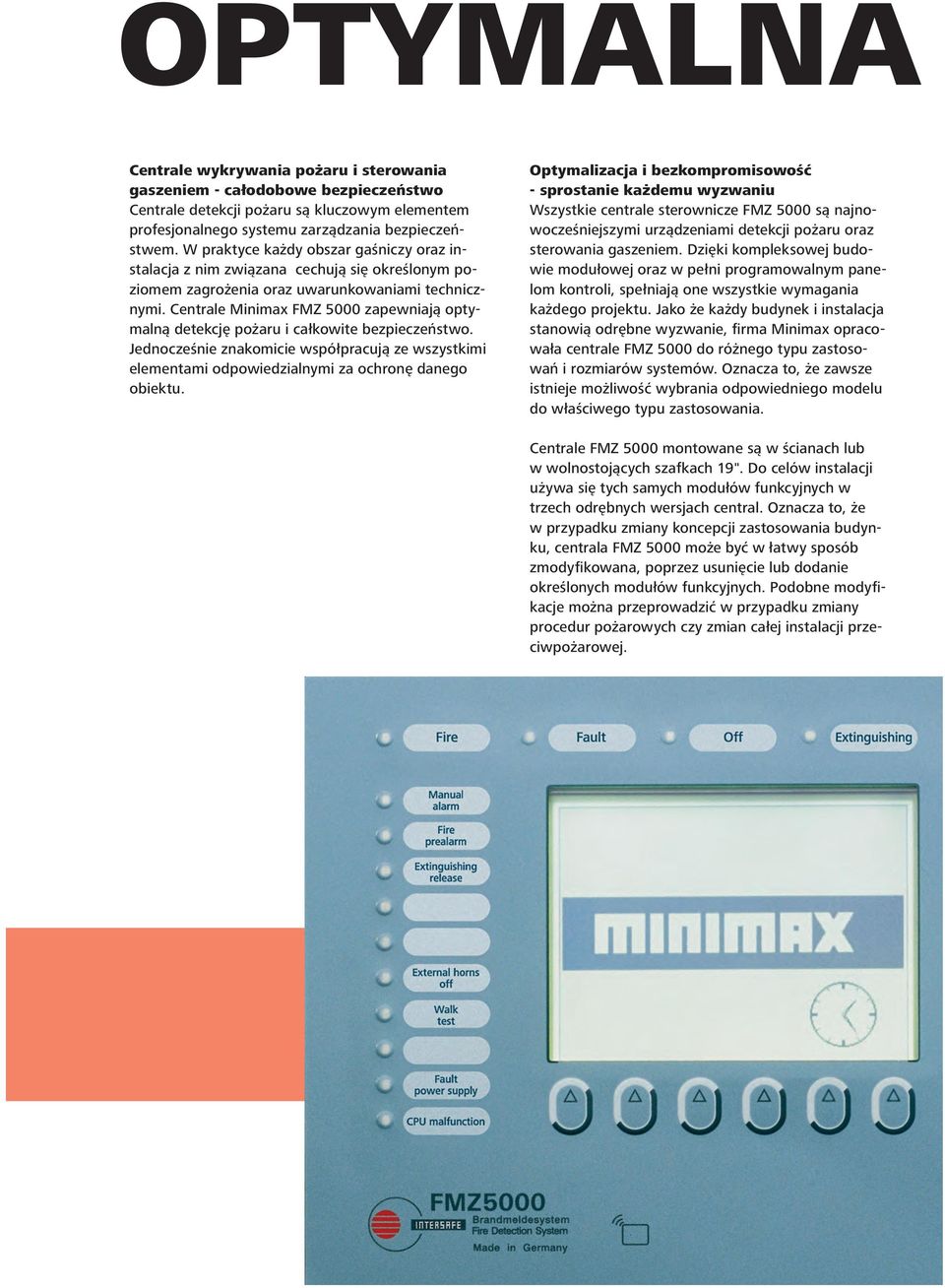

2 OPTYMALNA Centrale wykrywania pożaru i sterowania gaszeniem - całodobowe bezpieczeństwo Centrale detekcji pożaru są kluczowym elementem profesjonalnego systemu zarządzania bezpieczeństwem. W praktyce każdy obszar gaśniczy oraz instalacja z nim związana cechują się określonym poziomem zagrożenia oraz uwarunkowaniami technicznymi. Centrale Minimax FMZ 5000 zapewniają optymalną detekcję pożaru i całkowite bezpieczeństwo. Jednocześnie znakomicie współpracują ze wszystkimi elementami odpowiedzialnymi za ochronę danego obiektu. Optymalizacja i bezkompromisowość - sprostanie każdemu wyzwaniu Wszystkie centrale sterownicze FMZ 5000 są najnowocześniejszymi urządzeniami detekcji pożaru oraz sterowania gaszeniem. Dzięki kompleksowej budowie modułowej oraz w pełni programowalnym panelom kontroli, spełniają one wszystkie wymagania każdego projektu. Jako że każdy budynek i instalacja stanowią odrębne wyzwanie, firma Minimax opracowała centrale FMZ 5000 do różnego typu zastosowań i rozmiarów systemów. Oznacza to, że zawsze istnieje możliwość wybrania odpowiedniego modelu do właściwego typu zastosowania. Centrale FMZ 5000 montowane są w ścianach lub w wolnostojących szafkach 19". Do celów instalacji używa się tych samych modułów funkcyjnych w trzech odrębnych wersjach central. Oznacza to, że w przypadku zmiany koncepcji zastosowania budynku, centrala FMZ 5000 może być w łatwy sposób zmodyfikowana, poprzez usunięcie lub dodanie określonych modułów funkcyjnych. Podobne modyfikacje można przeprowadzić w przypadku zmiany procedur pożarowych czy zmian całej instalacji przeciwpożarowej.

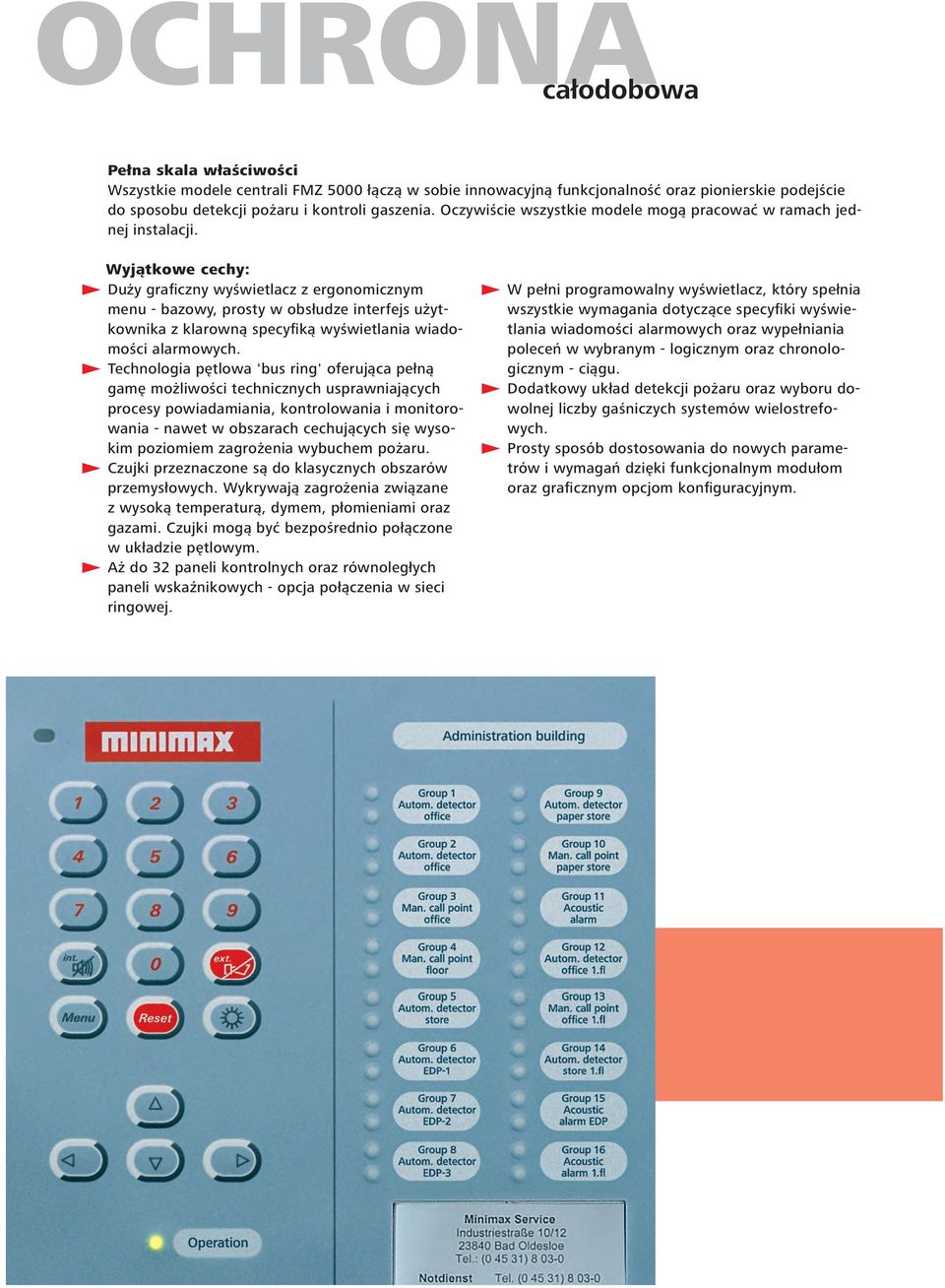

3 OCHRONA całodobowa Pełna skala właściwości Wszystkie modele centrali FMZ 5000 łączą w sobie innowacyjną funkcjonalność oraz pionierskie podejście do sposobu detekcji pożaru i kontroli gaszenia. Oczywiście wszystkie modele mogą pracować w ramach jednej instalacji. Wyjątkowe cechy: E Duży graficzny wyświetlacz z ergonomicznym menu - bazowy, prosty w obsłudze interfejs użytkownika z klarowną specyfiką wyświetlania wiadomości alarmowych. E Technologia pętlowa 'bus ring' oferująca pełną gamę możliwości technicznych usprawniających procesy powiadamiania, kontrolowania i monitorowania - nawet w obszarach cechujących się wysokim poziomiem zagrożenia wybuchem pożaru. E Czujki przeznaczone są do klasycznych obszarów przemysłowych. Wykrywają zagrożenia związane z wysoką temperaturą, dymem, płomieniami oraz gazami. Czujki mogą być bezpośrednio połączone w układzie pętlowym. E Aż do 32 paneli kontrolnych oraz równoległych paneli wskaźnikowych - opcja połączenia w sieci ringowej. E W pełni programowalny wyświetlacz, który spełnia wszystkie wymagania dotyczące specyfiki wyświetlania wiadomości alarmowych oraz wypełniania poleceń w wybranym - logicznym oraz chronologicznym - ciągu. E Dodatkowy układ detekcji pożaru oraz wyboru dowolnej liczby gaśniczych systemów wielostrefowych. E Prosty sposób dostosowania do nowych parametrów i wymagań dzięki funkcjonalnym modułom oraz graficznym opcjom konfiguracyjnym.

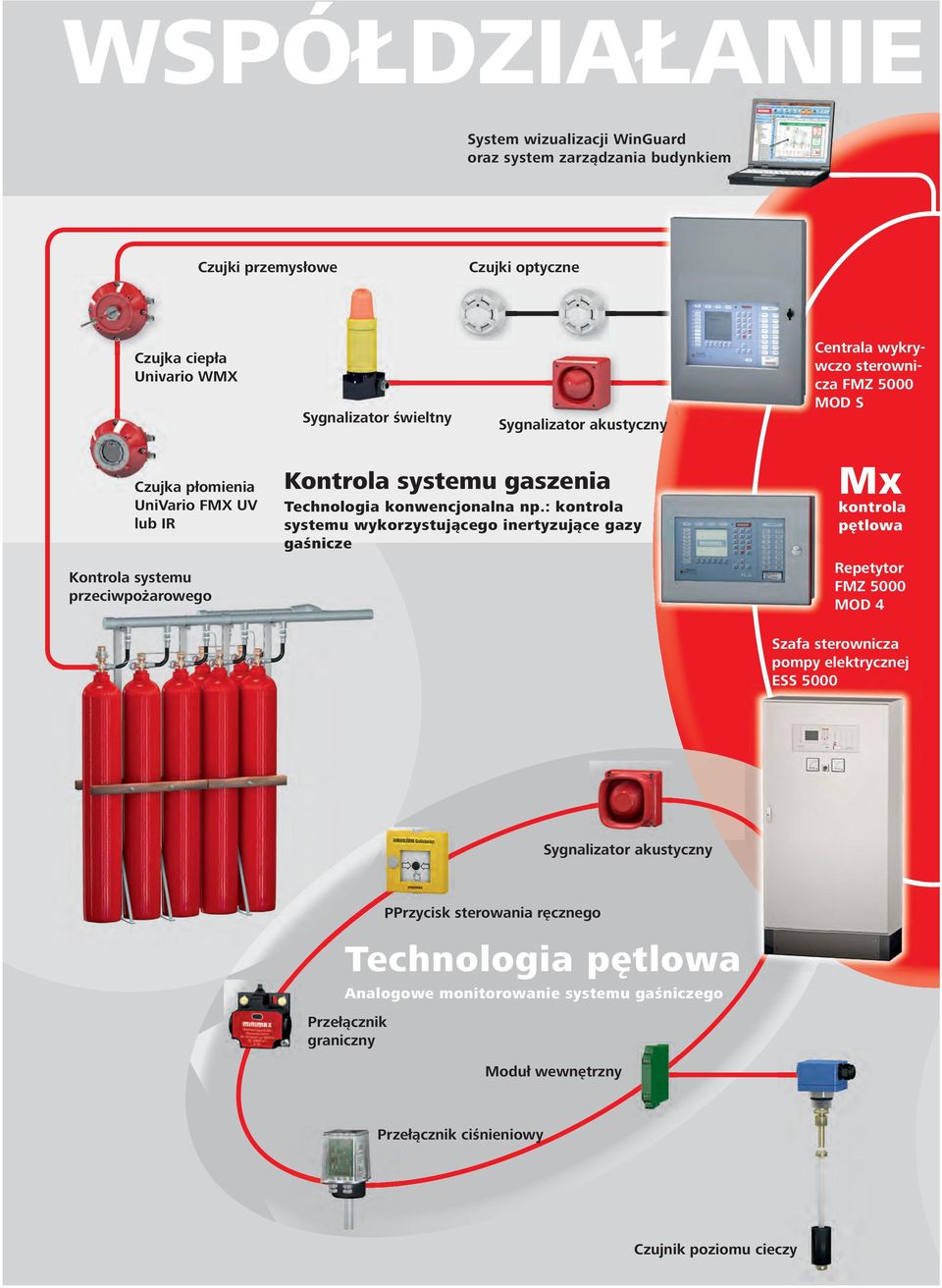

4 WSPÓŁDZIAŁANIE System wizualizacji WinGuard oraz system zarządzania budynkiem Czujki przemysłowe Czujki optyczne Czujka ciepła Univario WMX Sygnalizator świeltny Sygnalizator akustyczny Centrala wykrywczo sterownicza FMZ 5000 MOD S Czujka płomienia UniVario FMX UV lub IR Kontrola systemu przeciwpożarowego Kontrola systemu gaszenia Technologia konwencjonalna np.: kontrola systemu wykorzystującego inertyzujące gazy gaśnicze Mx kontrola pętlowa Repetytor FMZ 5000 MOD 4 Szafa sterownicza pompy elektrycznej ESS 5000 Sygnalizator akustyczny Technologia pętlowa Analogowe monitorowanie systemu gaśniczego Przełącznik graniczny PPrzycisk sterowania ręcznego Moduł wewnętrzny Przełącznik ciśnieniowy Czujnik poziomu cieczy

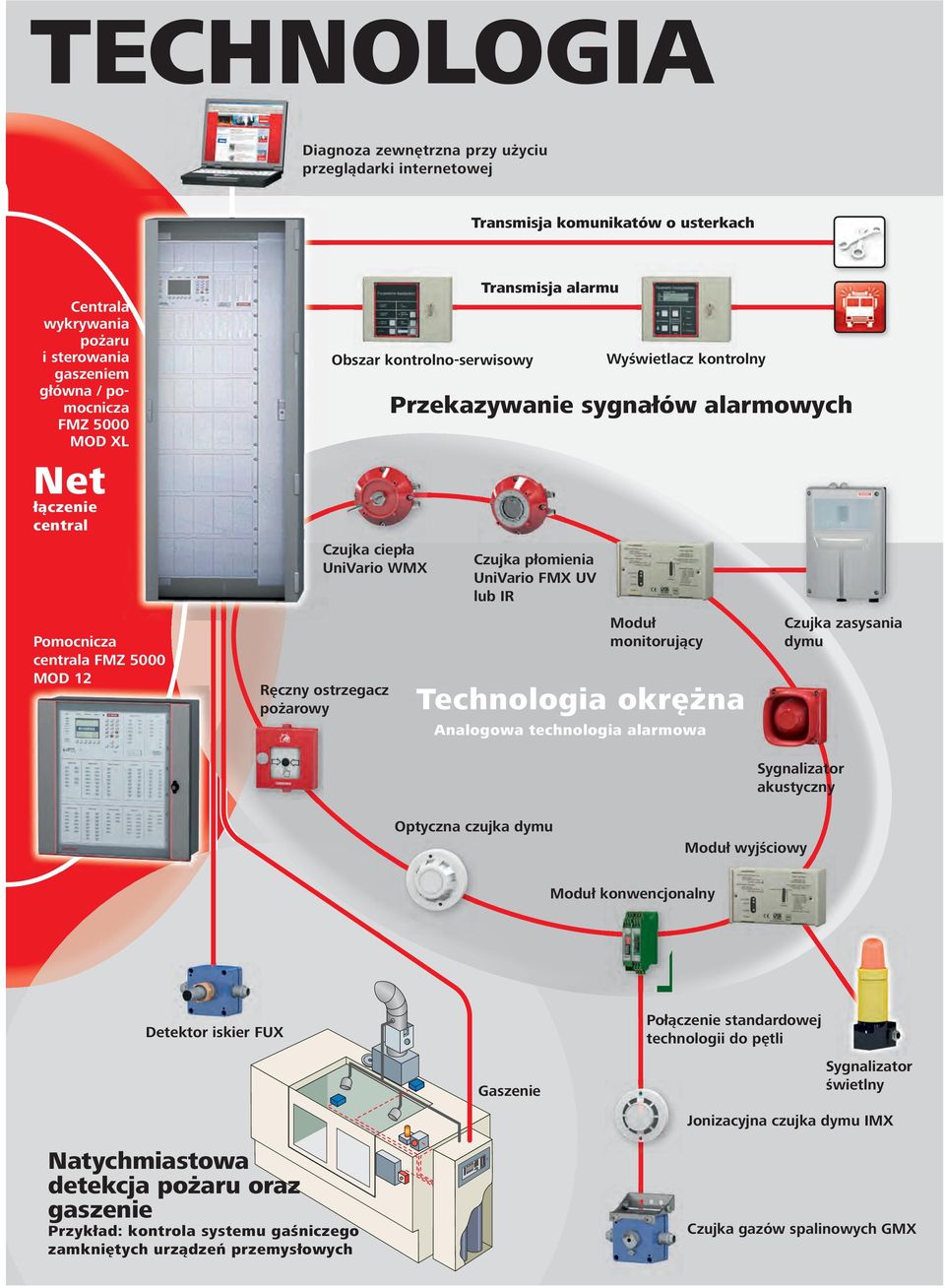

5 pętlowa TECHNOLOGIA Diagnoza zewnętrzna przy użyciu przeglądarki internetowej Transmisja komunikatów o usterkach Centrala wykrywania pożaru i sterowania gaszeniem główna / pomocnicza FMZ 5000 MOD XL Net łączenie central ola Pomocnicza centrala FMZ 5000 MOD 12 Obszar kontrolno-serwisowy Czujka ciepła UniVario WMX Ręczny ostrzegacz pożarowy Transmisja alarmu Czujka płomienia UniVario FMX UV lub IR Wyświetlacz kontrolny Przekazywanie sygnałów alarmowych Moduł monitorujący Technologia okrężna Analogowa technologia alarmowa Czujka zasysania dymu Sygnalizator akustyczny Optyczna czujka dymu Moduł wyjściowy Moduł konwencjonalny Detektor iskier FUX Natychmiastowa detekcja pożaru oraz gaszenie Przykład: kontrola systemu gaśniczego zamkniętych urządzeń przemysłowych Gaszenie Połączenie standardowej technologii do pętli Sygnalizator świetlny Jonizacyjna czujka dymu IMX Czujka gazów spalinowych GMX

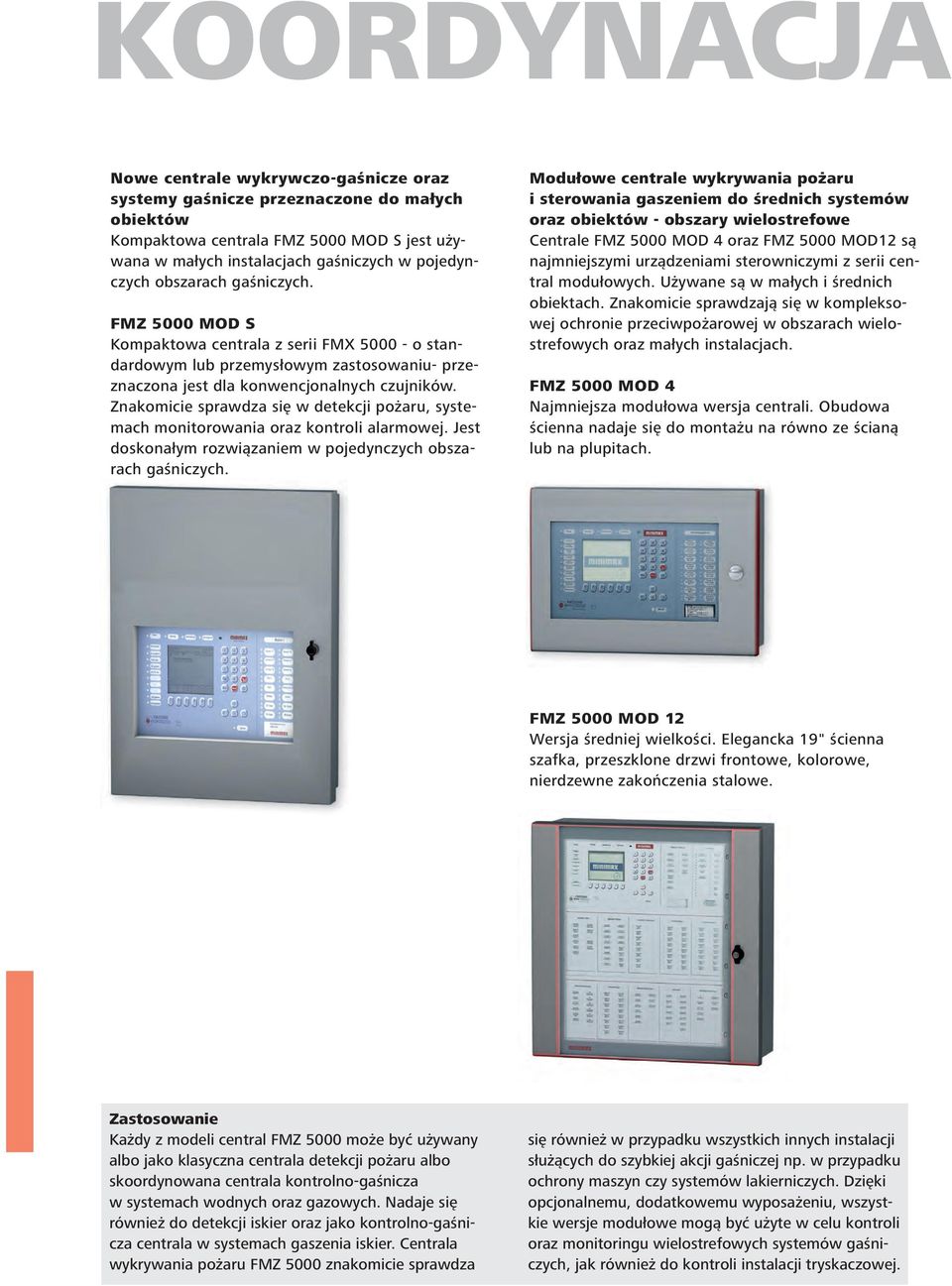

6 KOORDYNACJA P Nowe centrale wykrywczo-gaśnicze oraz systemy gaśnicze przeznaczone do małych obiektów Kompaktowa centrala FMZ 5000 MOD S jest używana w małych instalacjach gaśniczych w pojedynczych obszarach gaśniczych. FMZ 5000 MOD S Kompaktowa centrala z serii FMX o standardowym lub przemysłowym zastosowaniu- przeznaczona jest dla konwencjonalnych czujników. Znakomicie sprawdza się w detekcji pożaru, systemach monitorowania oraz kontroli alarmowej. Jest doskonałym rozwiązaniem w pojedynczych obszarach gaśniczych. Modułowe centrale wykrywania pożaru i sterowania gaszeniem do średnich systemów oraz obiektów - obszary wielostrefowe Centrale FMZ 5000 MOD 4 oraz FMZ 5000 MOD12 są najmniejszymi urządzeniami sterowniczymi z serii central modułowych. Używane są w małych i średnich obiektach. Znakomicie sprawdzają się w kompleksowej ochronie przeciwpożarowej w obszarach wielostrefowych oraz małych instalacjach. FMZ 5000 MOD 4 Najmniejsza modułowa wersja centrali. Obudowa ścienna nadaje się do montażu na równo ze ścianą lub na plupitach. FMZ 5000 MOD 12 Wersja średniej wielkości. Elegancka 19" ścienna szafka, przeszklone drzwi frontowe, kolorowe, nierdzewne zakończenia stalowe. Zastosowanie Każdy z modeli central FMZ 5000 może być używany albo jako klasyczna centrala detekcji pożaru albo skoordynowana centrala kontrolno-gaśnicza w systemach wodnych oraz gazowych. Nadaje się również do detekcji iskier oraz jako kontrolno-gaśnicza centrala w systemach gaszenia iskier. Centrala wykrywania pożaru FMZ 5000 znakomicie sprawdza się również w przypadku wszystkich innych instalacji służących do szybkiej akcji gaśniczej np. w przypadku ochrony maszyn czy systemów lakierniczych. Dzięki opcjonalnemu, dodatkowemu wyposażeniu, wszystkie wersje modułowe mogą być użyte w celu kontroli oraz monitoringu wielostrefowych systemów gaśniczych, jak również do kontroli instalacji tryskaczowej.

7 ANEL FMZ 5000 gotowy sprostać każdemu wyzwaniu Modułowe centrale wykrywania pożaru i sterowania gaszeniem do dużych obiektów i systemów wielofunkcyjnych Duże centrale FMZ 5000 XL 21 HE, FMZ 5000 XL 31 HE oraz FMZ 5000 XL 40 HE umieszczane są w 19" szafkach ściennych lub wolnostojących. Spełniają wszystkie wymagania techniczne w dużych instalacjach i są idealnym kompleksowym rozwiązaniem w odniesieniu do zarządzania i monitorowania dużych i skomplikowanych systemów gaśniczych. FMZ 5000 XL 21 HE Większa wersja centrali FMZ 5000, w 19" ściennej szafce, wysokość 37". FMZ 5000 XL 31 HE i 40 HE Największa wersja w rodzinie FMZ 5000, 19" szafka wolnostojąca, wysokość 54" lub 72", opcjonalna głębokość, szerokość i wymiary podstawy. Centrale modułowe: E Można dzięki nim połączyć standardowe lub przemysłowe czujki pożarowe z innymi rozwiązaniami technologicznymi. E Otwarte protokoły użyte do transferu danych, informacji o alarmach pożarowych; sygnały o usterkach przesyłane do systemów zarządzania oraz stacji kontroli. E Alarmy wyświetlane na dużym wyświetlaczu LCD/ LED, interfejs menu użytkownika wyposażony w miękkie klawisze. E Identyczne funkcje modułów i komponentów dla wszystkich wersji, niskie koszty operacyjne, możliwość rozbudowy centrali. Połączone systemy Wszystkie centrale FMZ 5000 mogą być połączone za pomocą pętlowego, dodatkowego modułu MxNet. Istniejące systemy mogą zostać włączone w sieć lub rozbudowane dzięki dodatkowym centralom. Dzięki temu system zawsze może zostać dostosowany do zmian architektonicznych lub produkcyjnych. Centralne jednostki tj. systemy detekcyjno-informacyjne, schematy budynku czy urządzenia drukujące mogą być zintegrowane w danej sieci. Pozwala to na szybki przegląd warunków panujących w danym obszarze chronionym.

8 KORZYŚCI E Zwiększona funkcjonalność Połączone elementy tj. centrale oraz panele kontroli gaśniczej czy wyświetlacze znacząco zwiększają funkcjonalność oraz wartość danego rozwiązania ochrony przeciwpożarowej. E Usprawnione wysyłanie wiadomości Informacje na temat wszystkich lub tylko wybranych alarmów mogą być przesyłane do wielu odbiorców lub automatycznie wysyłane do stacji kontroli odpowiedzialnych za bezpieczeństwo danego budynku np. za dostęp do obiektu. E Komunikacja poprzez otwarte protokoły Komunikacja pomiędzy połączonymi systemami ochrony przeciwpożarowej oraz kolejne etapy procesu odbywają się poprzez otwarte protokoły. Nie zachodzi potrzeba wprowadzania żadnej adaptacji systemu. E Ułatwiony serwis Dzięki bezpośrednim punktom dostępu oraz dzięki możliwości sterowania na odległość, usprawnione zostają wszystkie działania serwisowe w odniesieniu do całego systemu. E Międzynarodowe certyfikaty Wszystkie produkty firmy Minimax tj. czujki pożarowe czy centrale posiadają odpowiednie certyfikaty VdS oraz innych właściwych organizacji wydających międzynarodowe zaświadczenia i atesty. E Dodatkowa informacja Szczegółowe informacje wraz z dokumentacją techniczną na temat wszystkich centrali oraz innych powiązanych produktów można znaleźć w "Katalogu Produktów Systemów Detekcji Pożaru" na naszej stronie internetowej E Kompleksowa ochrona przeciwpożarowa Zostaje umożliwiona opcja centralnego zarządzania w przypadku wybuchu pożaru. Zdarzenia wystepujące w jednym miejscu mogą zainicjować odpowiednie mechanizmy operacyjne w dowolnie dużej liczbie innych obszarów. Minimax Polska Sp. z o.o. Kiełpin, ul. Ogrodowa 27/ Łomianki Polska tel.: fax: info@minimax.pl Minimax Polska Sp. z o.o. Oddział Północ ul. Siewna 2 A Gdynia Polska tel.: fax: polnoc@minimax.pl Minimax Polska Sp. z o.o. Oddział Południe ul. Żwirki i Wigury Mikołów Polska tel.: fax: poludnie@minimax.pl ÜP34Fe_01/09.12/1/09.12/HA/ Wydrukowano w Polsce Dodatkowe szczegółowe informacje na właściwych arkuszach danych technicznych. Zastrzeżone zmiany techniczne.
