1 Systemy detekcji pożaru UniVario UniVario przemysłowe czujki pożarowe

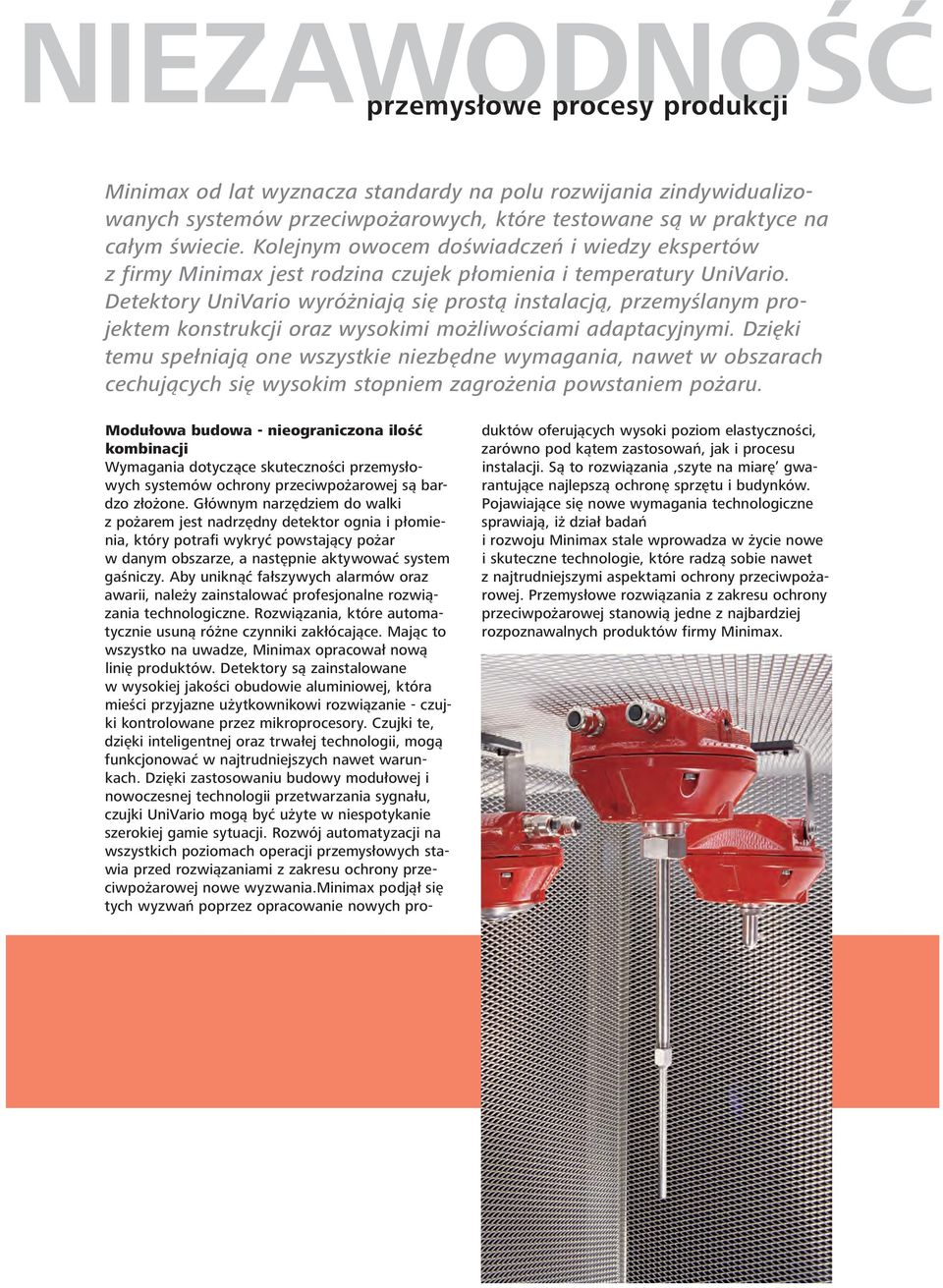

2 NIEZAWODNOŚĆ przemysłowe procesy produkcji Minimax od lat wyznacza standardy na polu rozwijania zindywidualizowanych systemów przeciwpożarowych, które testowane są w praktyce na całym świecie. Kolejnym owocem doświadczeń i wiedzy ekspertów z firmy Minimax jest rodzina czujek płomienia i temperatury UniVario. Detektory UniVario wyróżniają się prostą instalacją, przemyślanym projektem konstrukcji oraz wysokimi możliwościami adaptacyjnymi. Dzięki temu spełniają one wszystkie niezbędne wymagania, nawet w obszarach cechujących się wysokim stopniem zagrożenia powstaniem pożaru. Modułowa budowa - nieograniczona ilość kombinacji Wymagania dotyczące skuteczności przemysłowych systemów ochrony przeciwpożarowej są bardzo złożone. Głównym narzędziem do walki z pożarem jest nadrzędny detektor ognia i płomienia, który potrafi wykryć powstający pożar w danym obszarze, a następnie aktywować system gaśniczy. Aby uniknąć fałszywych alarmów oraz awarii, należy zainstalować profesjonalne rozwiązania technologiczne. Rozwiązania, które automatycznie usuną różne czynniki zakłócające. Mając to wszystko na uwadze, Minimax opracował nową linię produktów. Detektory są zainstalowane w wysokiej jakości obudowie aluminiowej, która mieści przyjazne użytkownikowi rozwiązanie - czujki kontrolowane przez mikroprocesory. Czujki te, dzięki inteligentnej oraz trwałej technologii, mogą funkcjonować w najtrudniejszych nawet warunkach. Dzięki zastosowaniu budowy modułowej i nowoczesnej technologii przetwarzania sygnału, czujki UniVario mogą być użyte w niespotykanie szerokiej gamie sytuacji. Rozwój automatyzacji na wszystkich poziomach operacji przemysłowych stawia przed rozwiązaniami z zakresu ochrony przeciwpożarowej nowe wyzwania.minimax podjął się tych wyzwań poprzez opracowanie nowych produktów oferujących wysoki poziom elastyczności, zarówno pod kątem zastosowań, jak i procesu instalacji. Są to rozwiązania szyte na miarę gwarantujące najlepszą ochronę sprzętu i budynków. Pojawiające się nowe wymagania technologiczne sprawiają, iż dział badań i rozwoju Minimax stale wprowadza w życie nowe i skuteczne technologie, które radzą sobie nawet z najtrudniejszymi aspektami ochrony przeciwpożarowej. Przemysłowe rozwiązania z zakresu ochrony przeciwpożarowej stanowią jedne z najbardziej rozpoznawalnych produktów firmy Minimax.

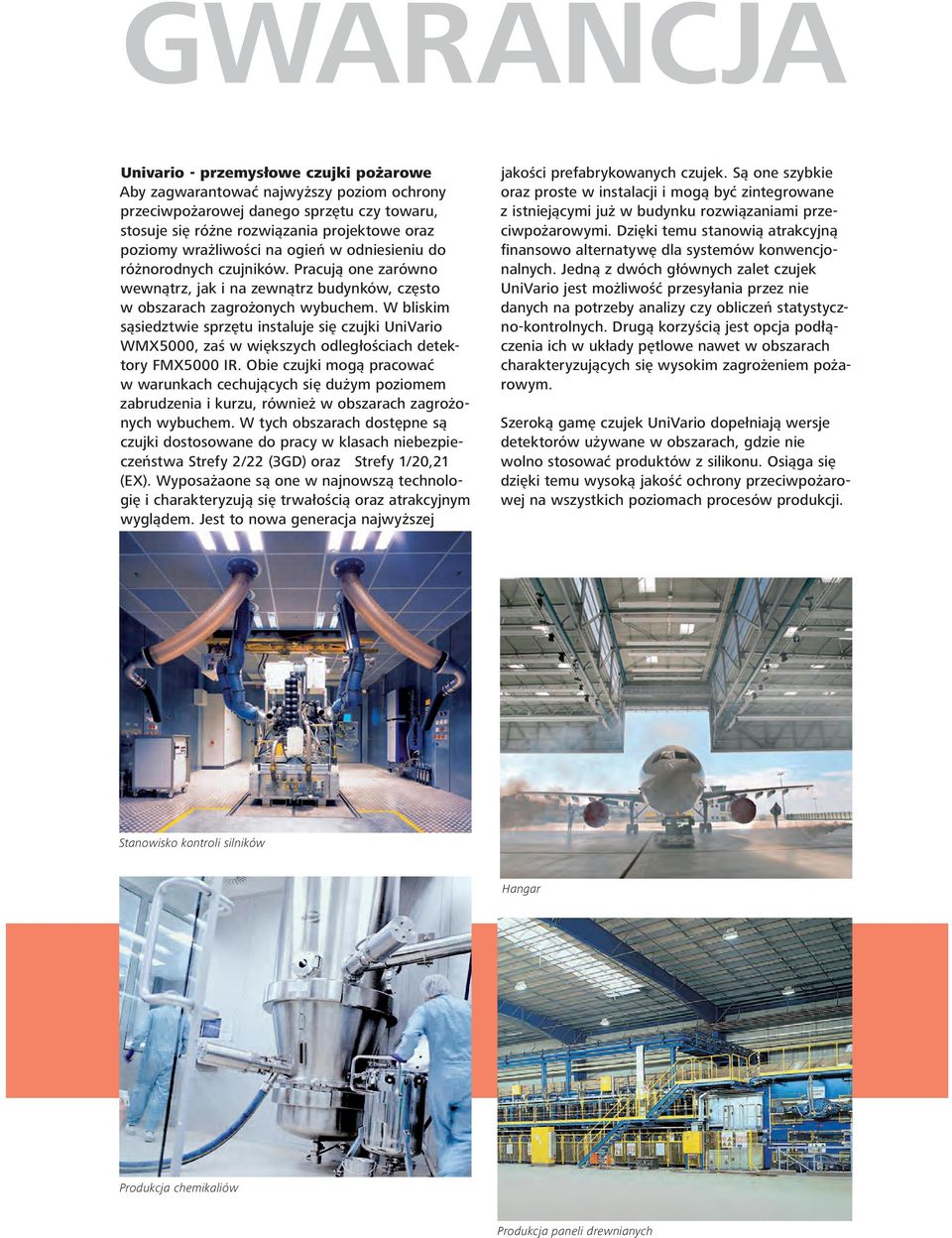

3 GWARANCJA Univario - przemysłowe czujki pożarowe Aby zagwarantować najwyższy poziom ochrony przeciwpożarowej danego sprzętu czy towaru, stosuje się różne rozwiązania projektowe oraz poziomy wrażliwości na ogień w odniesieniu do różnorodnych czujników. Pracują one zarówno wewnątrz, jak i na zewnątrz budynków, często w obszarach zagrożonych wybuchem. W bliskim sąsiedztwie sprzętu instaluje się czujki UniVario WMX5000, zaś w większych odległościach detektory FMX5000 IR. Obie czujki mogą pracować w warunkach cechujących się dużym poziomem zabrudzenia i kurzu, również w obszarach zagrożonych wybuchem. W tych obszarach dostępne są czujki dostosowane do pracy w klasach niebezpieczeństwa Strefy 2/22 (3GD) oraz Strefy 1/20,21 (EX). Wyposażaone są one w najnowszą technologię i charakteryzują się trwałością oraz atrakcyjnym wyglądem. Jest to nowa generacja najwyższej jakości prefabrykowanych czujek. Są one szybkie oraz proste w instalacji i mogą być zintegrowane z istniejącymi już w budynku rozwiązaniami przeciwpożarowymi. Dzięki temu stanowią atrakcyjną finansowo alternatywę dla systemów konwencjonalnych. Jedną z dwóch głównych zalet czujek UniVario jest możliwość przesyłania przez nie danych na potrzeby analizy czy obliczeń statystyczno-kontrolnych. Drugą korzyścią jest opcja podłączenia ich w układy pętlowe nawet w obszarach charakteryzujących się wysokim zagrożeniem pożarowym. Szeroką gamę czujek UniVario dopełniają wersje detektorów używane w obszarach, gdzie nie wolno stosować produktów z silikonu. Osiąga się dzięki temu wysoką jakość ochrony przeciwpożarowej na wszystkich poziomach procesów produkcji. Stanowisko kontroli silników Hangar Produkcja chemikaliów Produkcja paneli drewnianych

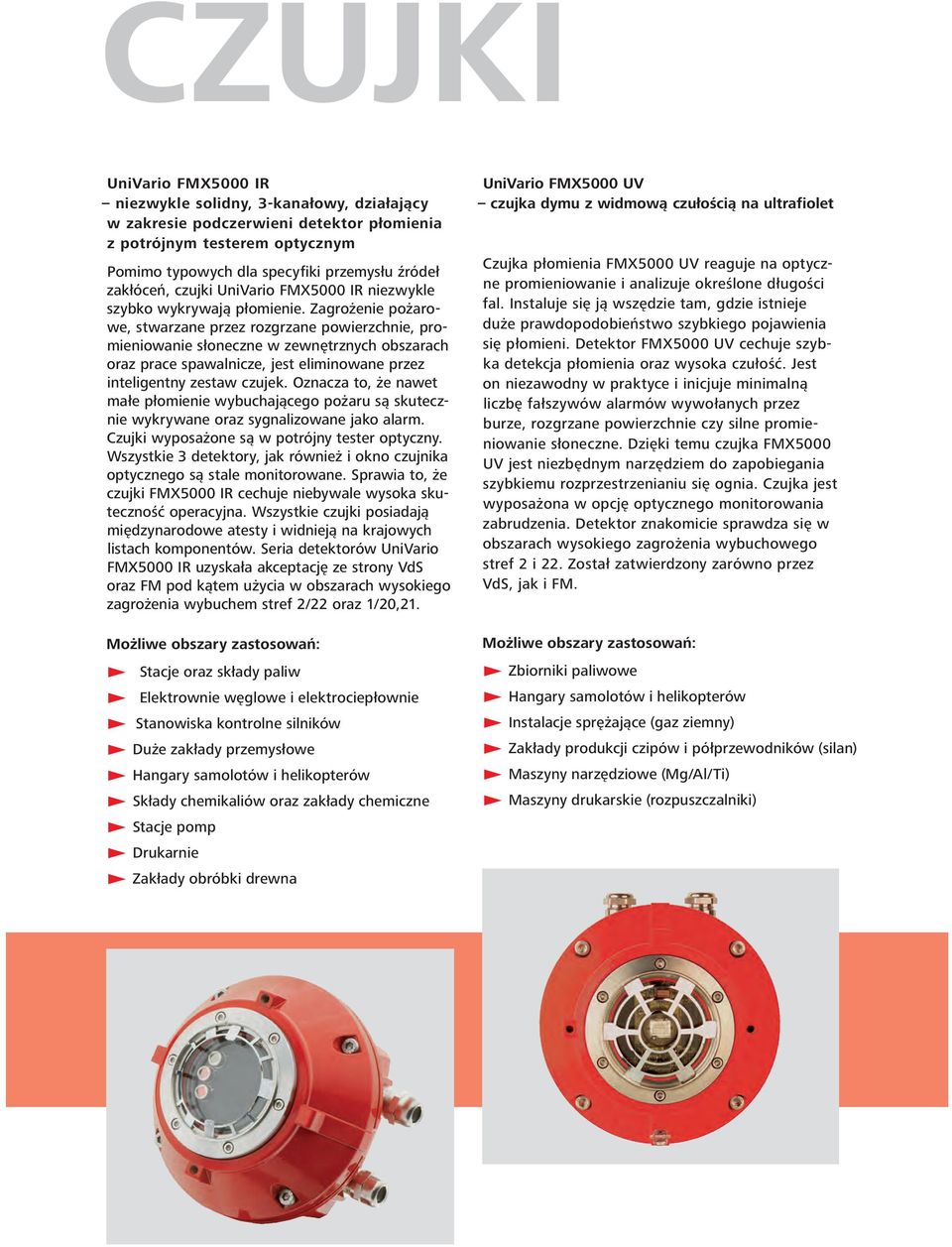

4 CZUJKI UniVario FMX5000 IR niezwykle solidny, 3-kanałowy, działający w zakresie podczerwieni detektor płomienia z potrójnym testerem optycznym Pomimo typowych dla specyfiki przemysłu źródeł zakłóceń, czujki UniVario FMX5000 IR niezwykle szybko wykrywają płomienie. Zagrożenie pożarowe, stwarzane przez rozgrzane powierzchnie, promieniowanie słoneczne w zewnętrznych obszarach oraz prace spawalnicze, jest eliminowane przez inteligentny zestaw czujek. Oznacza to, że nawet małe płomienie wybuchającego pożaru są skutecznie wykrywane oraz sygnalizowane jako alarm. Czujki wyposażone są w potrójny tester optyczny. Wszystkie 3 detektory, jak również i okno czujnika optycznego są stale monitorowane. Sprawia to, że czujki FMX5000 IR cechuje niebywale wysoka skuteczność operacyjna. Wszystkie czujki posiadają międzynarodowe atesty i widnieją na krajowych listach komponentów. Seria detektorów UniVario FMX5000 IR uzyskała akceptację ze strony VdS oraz FM pod kątem użycia w obszarach wysokiego zagrożenia wybuchem stref 2/22 oraz 1/20,21. Możliwe obszary zastosowań: E Stacje oraz składy paliw E Elektrownie węglowe i elektrociepłownie E Stanowiska kontrolne silników E Duże zakłady przemysłowe E Hangary samolotów i helikopterów E Składy chemikaliów oraz zakłady chemiczne E Stacje pomp E Drukarnie E Zakłady obróbki drewna UniVario FMX5000 UV czujka dymu z widmową czułością na ultrafiolet Czujka płomienia FMX5000 UV reaguje na optyczne promieniowanie i analizuje określone długości fal. Instaluje się ją wszędzie tam, gdzie istnieje duże prawdopodobieństwo szybkiego pojawienia się płomieni. Detektor FMX5000 UV cechuje szybka detekcja płomienia oraz wysoka czułość. Jest on niezawodny w praktyce i inicjuje minimalną liczbę fałszywów alarmów wywołanych przez burze, rozgrzane powierzchnie czy silne promieniowanie słoneczne. Dzięki temu czujka FMX5000 UV jest niezbędnym narzędziem do zapobiegania szybkiemu rozprzestrzenianiu się ognia. Czujka jest wyposażona w opcję optycznego monitorowania zabrudzenia. Detektor znakomicie sprawdza się w obszarach wysokiego zagrożenia wybuchowego stref 2 i 22. Został zatwierdzony zarówno przez VdS, jak i FM. Możliwe obszary zastosowań: E Zbiorniki paliwowe E Hangary samolotów i helikopterów E Instalacje sprężające (gaz ziemny) E Zakłady produkcji czipów i półprzewodników (silan) E Maszyny narzędziowe (Mg/Al/Ti) E Maszyny drukarskie (rozpuszczalniki)

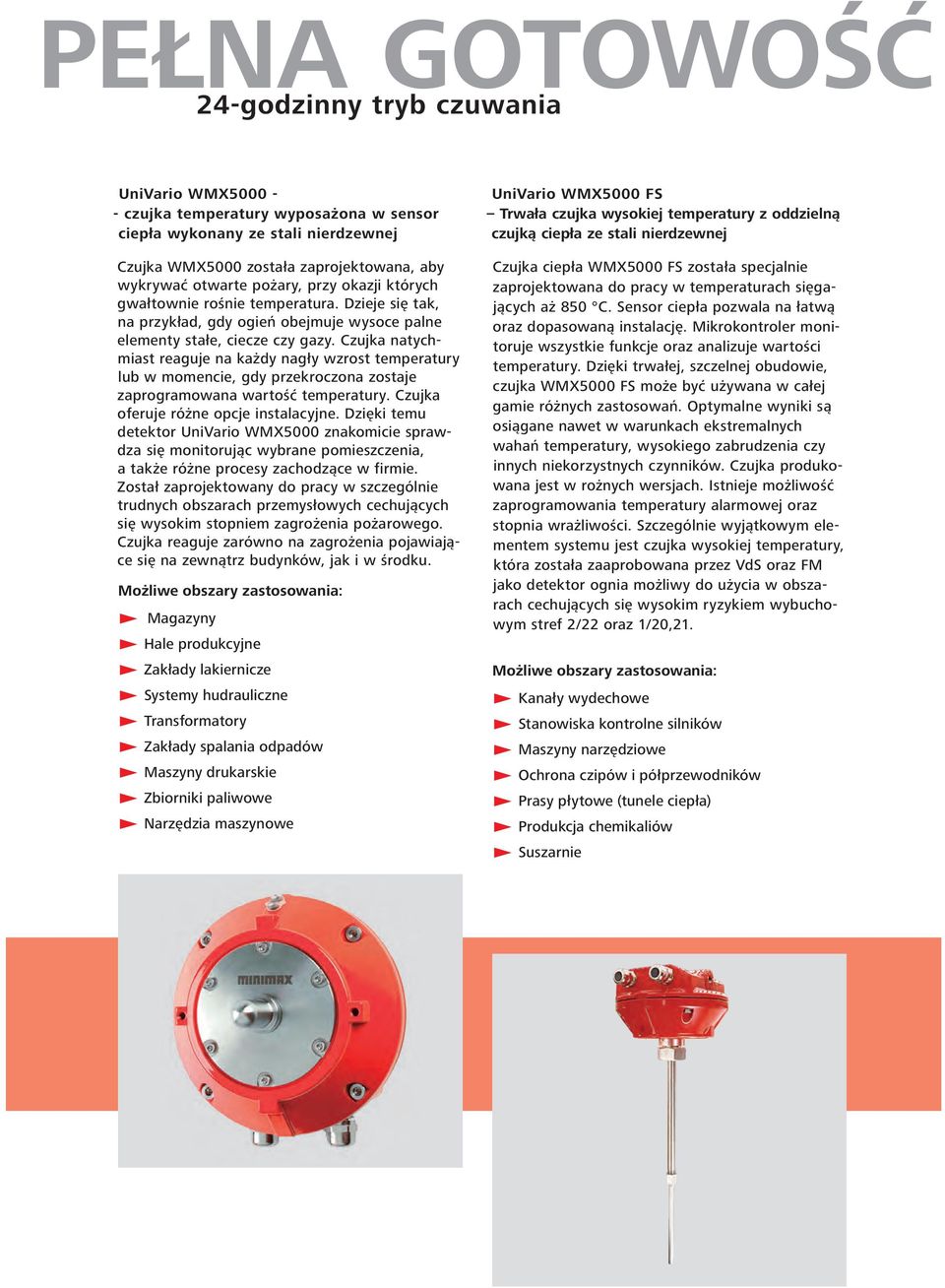

5 PEŁNA GOTOWOŚĆ 24-godzinny tryb czuwania UniVario WMX czujka temperatury wyposażona w sensor ciepła wykonany ze stali nierdzewnej Czujka WMX5000 została zaprojektowana, aby wykrywać otwarte pożary, przy okazji których gwałtownie rośnie temperatura. Dzieje się tak, na przykład, gdy ogień obejmuje wysoce palne elementy stałe, ciecze czy gazy. Czujka natychmiast reaguje na każdy nagły wzrost temperatury lub w momencie, gdy przekroczona zostaje zaprogramowana wartość temperatury. Czujka oferuje różne opcje instalacyjne. Dzięki temu detektor UniVario WMX5000 znakomicie sprawdza się monitorując wybrane pomieszczenia, a także różne procesy zachodzące w firmie. Został zaprojektowany do pracy w szczególnie trudnych obszarach przemysłowych cechujących się wysokim stopniem zagrożenia pożarowego. Czujka reaguje zarówno na zagrożenia pojawiające się na zewnątrz budynków, jak i w środku. Możliwe obszary zastosowania: E Magazyny E Hale produkcyjne E Zakłady lakiernicze E Systemy hudrauliczne E Transformatory E Zakłady spalania odpadów E Maszyny drukarskie E Zbiorniki paliwowe E Narzędzia maszynowe UniVario WMX5000 FS Trwała czujka wysokiej temperatury z oddzielną czujką ciepła ze stali nierdzewnej Czujka ciepła WMX5000 FS została specjalnie zaprojektowana do pracy w temperaturach sięgających aż 850 C. Sensor ciepła pozwala na łatwą oraz dopasowaną instalację. Mikrokontroler monitoruje wszystkie funkcje oraz analizuje wartości temperatury. Dzięki trwałej, szczelnej obudowie, czujka WMX5000 FS może być używana w całej gamie różnych zastosowań. Optymalne wyniki są osiągane nawet w warunkach ekstremalnych wahań temperatury, wysokiego zabrudzenia czy innych niekorzystnych czynników. Czujka produkowana jest w rożnych wersjach. Istnieje możliwość zaprogramowania temperatury alarmowej oraz stopnia wrażliwości. Szczególnie wyjątkowym elementem systemu jest czujka wysokiej temperatury, która została zaaprobowana przez VdS oraz FM jako detektor ognia możliwy do użycia w obszarach cechujących się wysokim ryzykiem wybuchowym stref 2/22 oraz 1/20,21. Możliwe obszary zastosowania: E Kanały wydechowe E Stanowiska kontrolne silników E Maszyny narzędziowe E Ochrona czipów i półprzewodników E Prasy płytowe (tunele ciepła) E Produkcja chemikaliów E Suszarnie

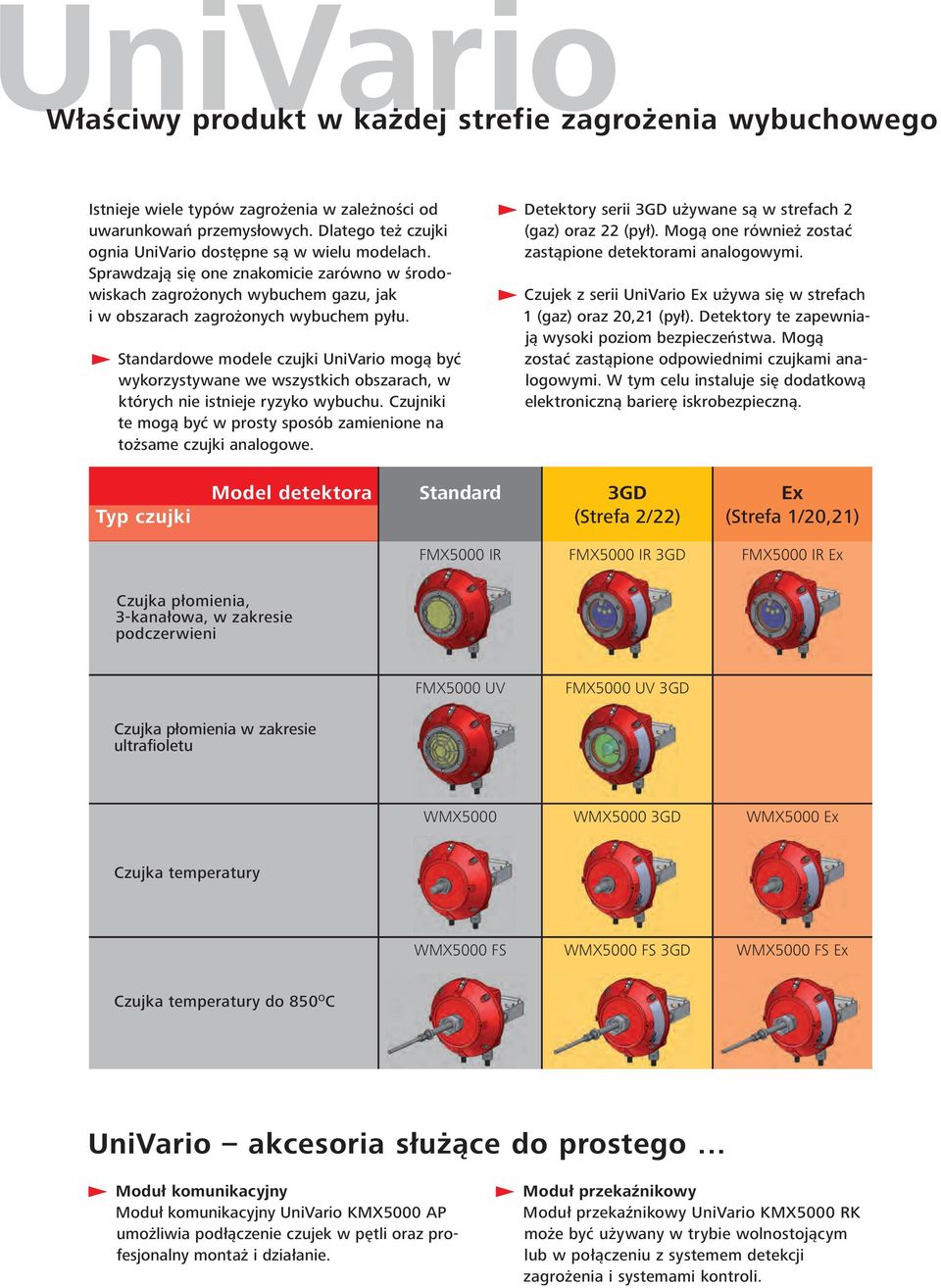

6 UniVario Właściwy produkt w każdej strefie zagrożenia wybuchowego Istnieje wiele typów zagrożenia w zależności od uwarunkowań przemysłowych. Dlatego też czujki ognia UniVario dostępne są w wielu modelach. Sprawdzają się one znakomicie zarówno w środowiskach zagrożonych wybuchem gazu, jak i w obszarach zagrożonych wybuchem pyłu. E Standardowe modele czujki UniVario mogą być wykorzystywane we wszystkich obszarach, w których nie istnieje ryzyko wybuchu. Czujniki te mogą być w prosty sposób zamienione na tożsame czujki analogowe. E Detektory serii 3GD używane są w strefach 2 (gaz) oraz 22 (pył). Mogą one również zostać zastąpione detektorami analogowymi. E Czujek z serii UniVario Ex używa się w strefach 1 (gaz) oraz 20,21 (pył). Detektory te zapewniają wysoki poziom bezpieczeństwa. Mogą zostać zastąpione odpowiednimi czujkami analogowymi. W tym celu instaluje się dodatkową elektroniczną barierę iskrobezpieczną. Typ czujki Model detektora Standard 3GD (Strefa 2/22) Ex (Strefa 1/20,21) FMX5000 IR FMX5000 IR 3GD FMX5000 IR Ex Czujka płomienia, 3-kanałowa, w zakresie podczerwieni FMX5000 UV FMX5000 UV 3GD Czujka płomienia w zakresie ultrafioletu WMX5000 WMX5000 3GD WMX5000 Ex Czujka temperatury WMX5000 FS WMX5000 FS 3GD WMX5000 FS Ex Czujka temperatury do 850 O C UniVario akcesoria służące do prostego... E Moduł komunikacyjny Moduł komunikacyjny UniVario KMX5000 AP umożliwia podłączenie czujek w pętli oraz profesjonalny montaż i działanie. E Moduł przekaźnikowy Moduł przekaźnikowy UniVario KMX5000 RK może być używany w trybie wolnostojącym lub w połączeniu z systemem detekcji zagrożenia i systemami kontroli.

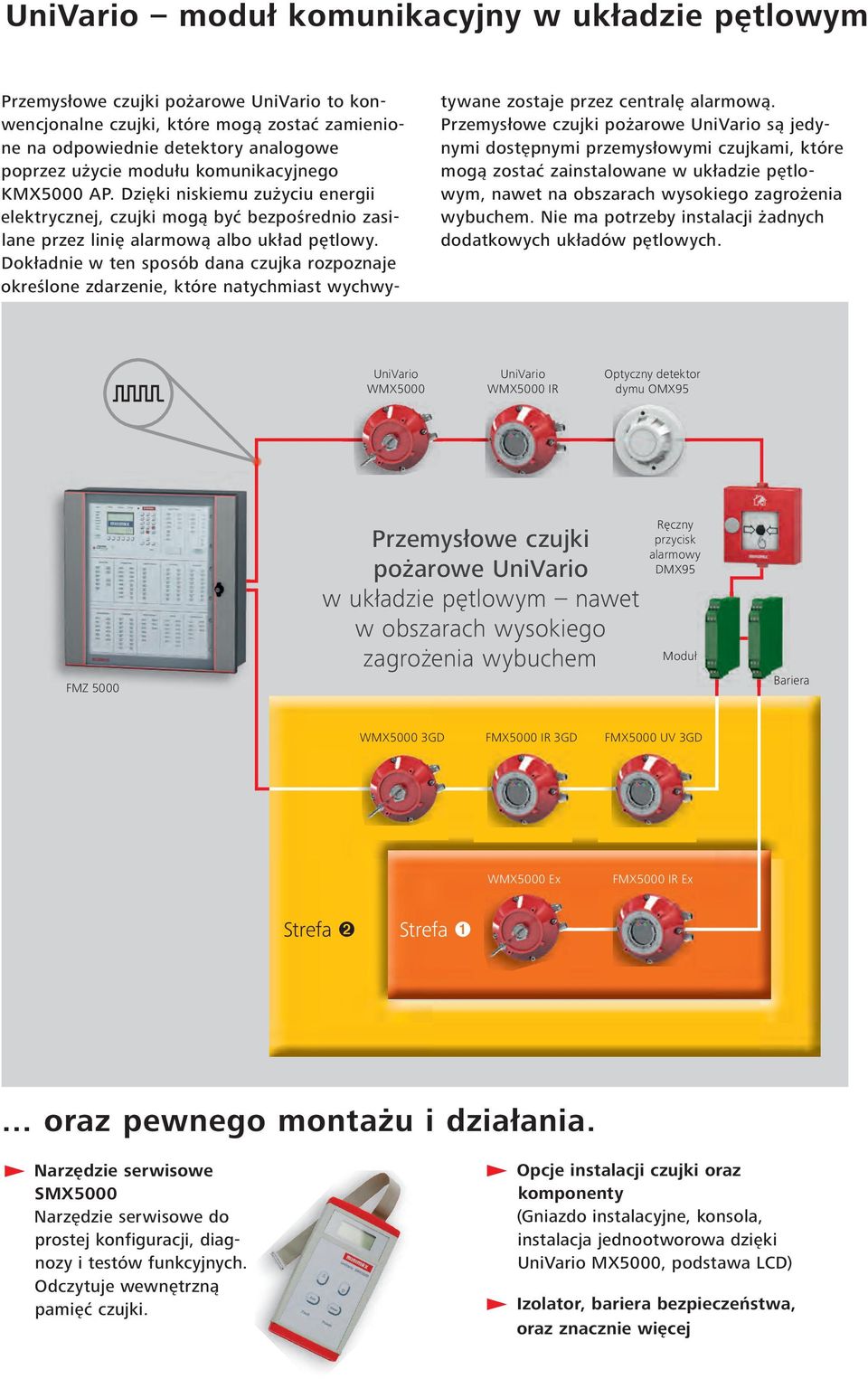

7 UniVario moduł komunikacyjny w układzie pętlowym Przemysłowe czujki pożarowe UniVario to konwencjonalne czujki, które mogą zostać zamienione na odpowiednie detektory analogowe poprzez użycie modułu komunikacyjnego KMX5000 AP. Dzięki niskiemu zużyciu energii elektrycznej, czujki mogą być bezpośrednio zasilane przez linię alarmową albo układ pętlowy. Dokładnie w ten sposób dana czujka rozpoznaje określone zdarzenie, które natychmiast wychwytywane zostaje przez centralę alarmową. Przemysłowe czujki pożarowe UniVario są jedynymi dostępnymi przemysłowymi czujkami, które mogą zostać zainstalowane w układzie pętlowym, nawet na obszarach wysokiego zagrożenia wybuchem. Nie ma potrzeby instalacji żadnych dodatkowych układów pętlowych. UniVario WMX5000 UniVario WMX5000 IR Optyczny detektor dymu OMX95 FMZ 5000 Przemysłowe czujki pożarowe UniVario w układzie pętlowym nawet w obszarach wysokiego zagrożenia wybuchem Ręczny przycisk alarmowy DMX95 Moduł Bariera WMX5000 3GD FMX5000 IR 3GD FMX5000 UV 3GD WMX5000 Ex FMX5000 IR Ex Strefa Strefa... oraz pewnego montażu i działania. E Narzędzie serwisowe SMX5000 Narzędzie serwisowe do prostej konfiguracji, diagnozy i testów funkcyjnych. Odczytuje wewnętrzną pamięć czujki. E Opcje instalacji czujki oraz komponenty (Gniazdo instalacyjne, konsola, instalacja jednootworowa dzięki UniVario MX5000, podstawa LCD) E Izolator, bariera bezpieczeństwa, oraz znacznie więcej

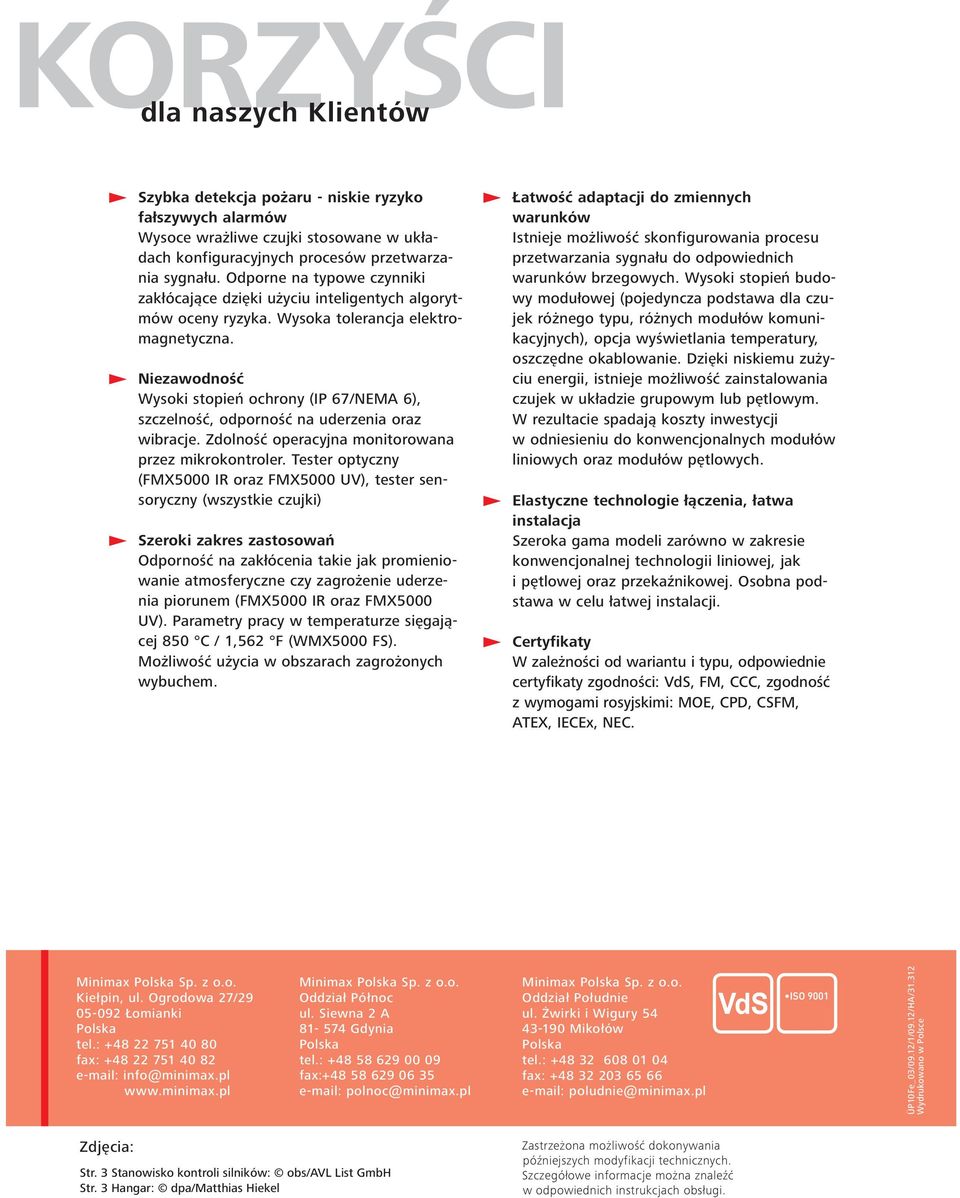

8 KORZYŚCI dla naszych Klientów E Szybka detekcja pożaru - niskie ryzyko fałszywych alarmów Wysoce wrażliwe czujki stosowane w układach konfiguracyjnych procesów przetwarzania sygnału. Odporne na typowe czynniki zakłócające dzięki użyciu inteligentych algorytmów oceny ryzyka. Wysoka tolerancja elektromagnetyczna. E Niezawodność Wysoki stopień ochrony (IP 67/NEMA 6), szczelność, odporność na uderzenia oraz wibracje. Zdolność operacyjna monitorowana przez mikrokontroler. Tester optyczny (FMX5000 IR oraz FMX5000 UV), tester sensoryczny (wszystkie czujki) E Szeroki zakres zastosowań Odporność na zakłócenia takie jak promieniowanie atmosferyczne czy zagrożenie uderzenia piorunem (FMX5000 IR oraz FMX5000 UV). Parametry pracy w temperaturze sięgającej 850 C / 1,562 F (WMX5000 FS). Możliwość użycia w obszarach zagrożonych wybuchem. E Łatwość adaptacji do zmiennych warunków Istnieje możliwość skonfigurowania procesu przetwarzania sygnału do odpowiednich warunków brzegowych. Wysoki stopień budowy modułowej (pojedyncza podstawa dla czujek różnego typu, różnych modułów komunikacyjnych), opcja wyświetlania temperatury, oszczędne okablowanie. Dzięki niskiemu zużyciu energii, istnieje możliwość zainstalowania czujek w układzie grupowym lub pętlowym. W rezultacie spadają koszty inwestycji w odniesieniu do konwencjonalnych modułów liniowych oraz modułów pętlowych. E Elastyczne technologie łączenia, łatwa instalacja Szeroka gama modeli zarówno w zakresie konwencjonalnej technologii liniowej, jak i pętlowej oraz przekaźnikowej. Osobna podstawa w celu łatwej instalacji. E Certyfikaty W zależności od wariantu i typu, odpowiednie certyfikaty zgodności: VdS, FM, CCC, zgodność z wymogami rosyjskimi: MOE, CPD, CSFM, ATEX, IECEx, NEC. Minimax Polska Sp. z o.o. Kiełpin, ul. Ogrodowa 27/ Łomianki Polska tel.: fax: info@minimax.pl Minimax Polska Sp. z o.o. Oddział Północ ul. Siewna 2 A Gdynia Polska tel.: fax: polnoc@minimax.pl Minimax Polska Sp. z o.o. Oddział Południe ul. Żwirki i Wigury Mikołów Polska tel.: fax: poludnie@minimax.pl ÜP10Fe_03/09.12/1/09.12/HA/ Wydrukowano w Polsce Zdjęcia: Str. 3 Stanowisko kontroli silników: obs/avl List GmbH Str. 3 Hangar: dpa/matthias Hiekel Zastrzeżona możliwość dokonywania późniejszych modyfikacji technicznych. Szczegółowe informacje można znaleźć w odpowiednich instrukcjach obsługi.
