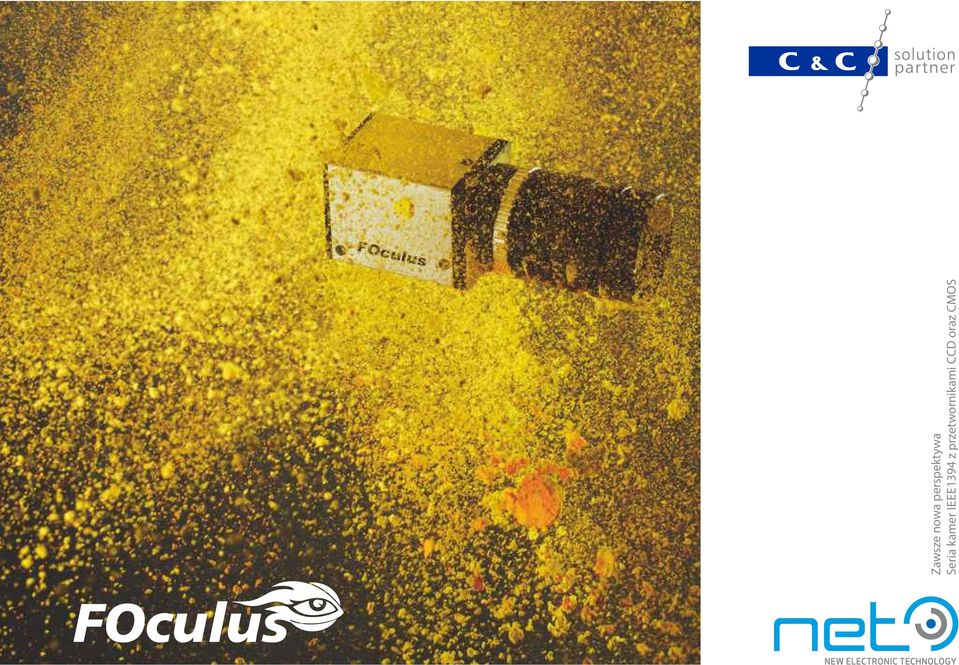

1 Zawsze nowa perspektywa Seria kamer IEEE1394 z przetwornikami CCD oraz CMOS

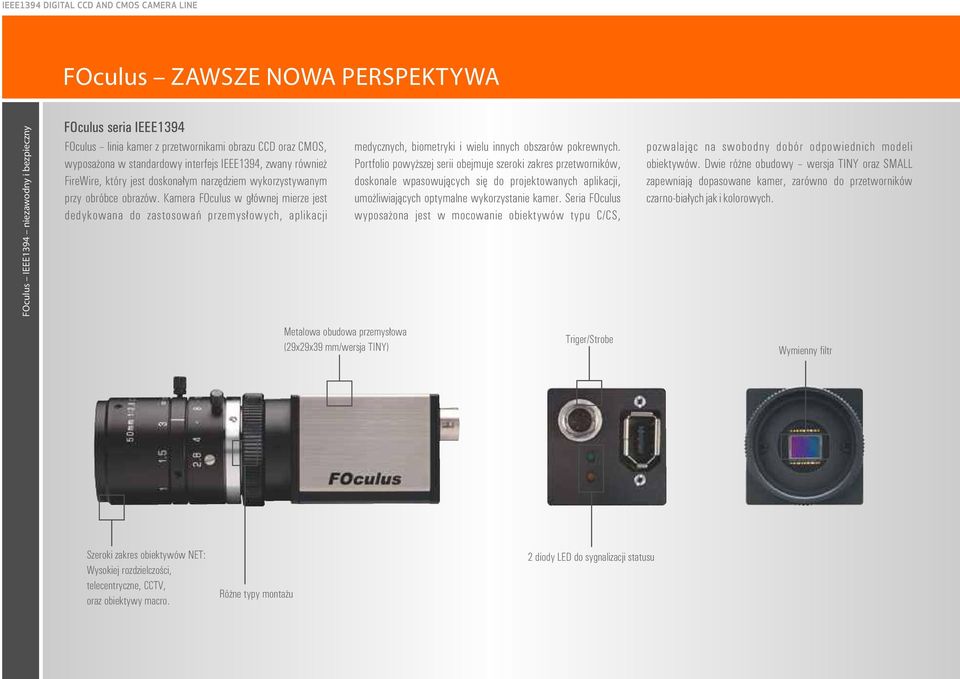

2 FOculus ZAWSZE NOWA PERSPEKTYWA FOculus seria IEEE1394 FOculus linia kamer z przetwornikami obrazu CCD oraz CMOS, wyposażona w standardowy interfejs IEEE1394, zwany również FireWire, który jest doskonałym narzędziem wykorzystywanym przy obróbce obrazów. Kamera FOculus w głównej mierze jest dedykowana do zastosowań przemysłowych, aplikacji medycznych, biometryki i wielu innych obszarów pokrewnych. Portfolio powyższej serii obejmuje szeroki zakres przetworników, doskonale wpasowujących się do projektowanych aplikacji, umożliwiających optymalne wykorzystanie kamer. Seria FOculus wyposażona jest w mocowanie obiektywów typu C/CS, pozwalając na swobodny dobór odpowiednich modeli obiektywów. Dwie różne obudowy wersja TINY oraz SMALL zapewniają dopasowane kamer, zarówno do przetworników czarno-białych jak i kolorowych. Metalowa obudowa przemysłowa (29x29x39 mm/wersja TINY) Triger/Strobe Wymienny filtr Szeroki zakres obiektywów NET: Wysokiej rozdzielczości, telecentryczne, CCTV, oraz obiektywy macro. Różne typy montażu 2 diody LED do sygnalizacji statusu

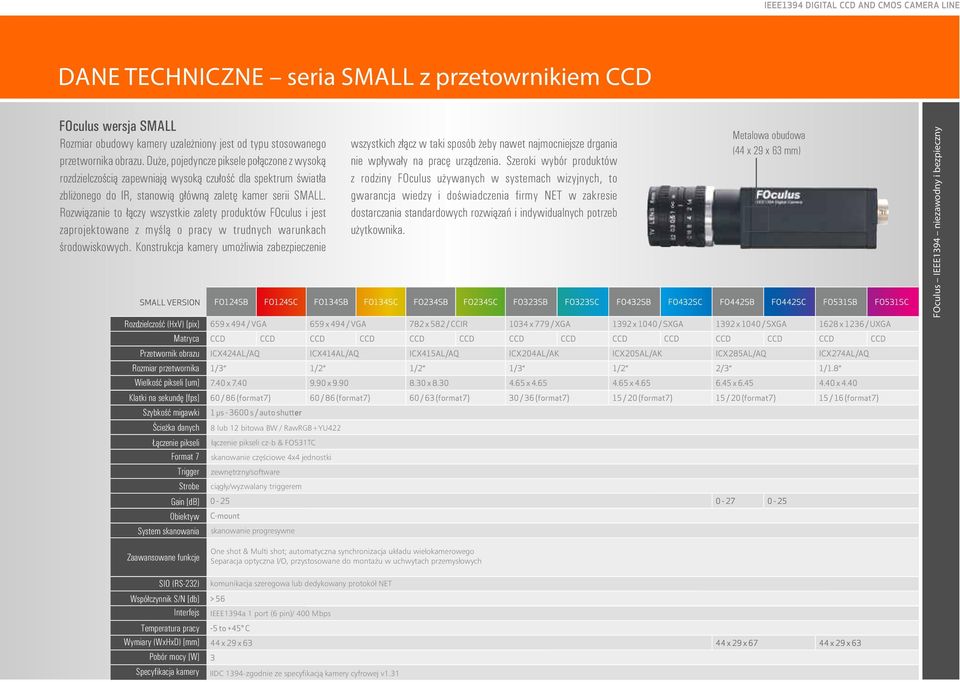

3 DANE TECHNICZNE seria SMALL z przetowrnikiem CCD FOculus wersja SMALL Rozmiar obudowy kamery uzależniony jest od typu stosowanego przetwornika obrazu. Duże, pojedyncze piksele połączone z wysoką rozdzielczością zapewniają wysoką czułość dla spektrum światła zbliżonego do IR, stanowią główną zaletę kamer serii SMALL. Rozwiązanie to łączy wszystkie zalety produktów FOculus i jest zaprojektowane z myślą o pracy w trudnych warunkach środowiskowych. Konstrukcja kamery umożliwia zabezpieczenie Rozdzielczość (HxV) [pix] wszystkich złącz w taki sposób żeby nawet najmocniejsze drgania nie wpływały na pracę urządzenia. Szeroki wybór produktów z rodziny FOculus używanych w systemach wizyjnych, to gwarancja wiedzy i doświadczenia firmy NET w zakresie dostarczania standardowych rozwiązań i indywidualnych potrzeb użytkownika. Metalowa obudowa (44 x 29 x 63 mm) Matryca Przetwornik obrazu Rozmiar przetwornika Wielkość pikseli [um] Klatki na sekundę [fps] Szybkość migawki Ścieżka danych 8 lub 12 bitowa BW / RawRGB+YU422 Łączenie pikseli Format 7 łączenie pikseli cz-b & FO531TC skanowanie częściowe 4x4 jednostki Trigger zewnętrzny/software Strobe ciągły/wyzwalany triggerem Gain [db] Obiektyw System skanowania skanowanie progresywne Zaawansowane funkcje SIO (RS-232) Współczynnik S/N [db] Interfejs Temperatura pracy Wymiary (WxHxD) [mm] Pobór mocy [W] Specyfikacja kamery One shot & Multi shot; automatyczna synchronizacja układu wielokamerowego Separacja optyczna I/O, przystosowane do montażu w uchwytach przemysłowych komunikacja szeregowa lub dedykowany protokół NET IEEE1394a 1 port (6 pin)/ 400 Mbps IIDC 1394-zgodnie ze specyfikacją kamery cyfrowej v1.31

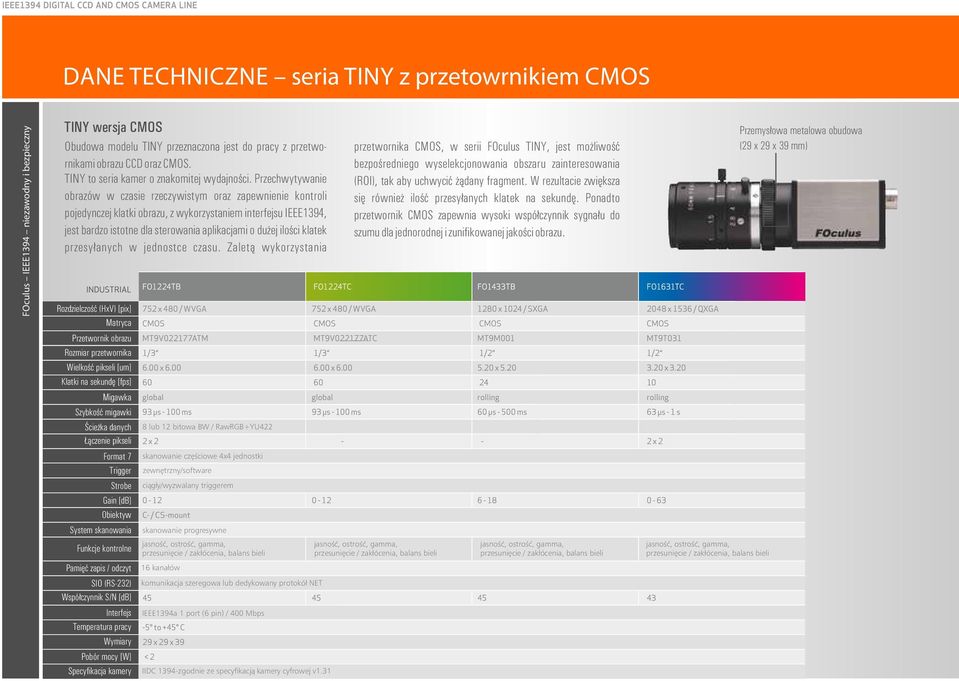

4 DANE TECHNICZNE seria TINY z przetowrnikiem CMOS TINY wersja CMOS Obudowa modelu TINY przeznaczona jest do pracy z przetwornikami obrazu CCD oraz CMOS. TINY to seria kamer o znakomitej wydajności. Przechwytywanie obrazów w czasie rzeczywistym oraz zapewnienie kontroli pojedynczej klatki obrazu, z wykorzystaniem interfejsu IEEE1394, jest bardzo istotne dla sterowania aplikacjami o dużej ilości klatek przesyłanych w jednostce czasu. Zaletą wykorzystania Rozdzielczość (HxV) [pix] Matryca Przetwornik obrazu Rozmiar przetwornika Wielkość pikseli [um] Klatki na sekundę [fps] Migawka Szybkość migawki Ścieżka danych Łączenie pikseli Format 7 Trigger Strobe Gain [db] Obiektyw System skanowania Funkcje kontrolne Pamięć zapis / odczyt SIO (RS-232) Współczynnik S/N [db] Interfejs Temperatura pracy Wymiary Pobór mocy [W] Specyfikacja kamery 8 lub 12 bitowa BW / RawRGB+YU422 skanowanie częściowe 4x4 jednostki zewnętrzny/software ciągły/wyzwalany triggerem skanowanie progresywne 16 kanałów komunikacja szeregowa lub dedykowany protokół NET IEEE1394a 1 port (6 pin) / 400 Mbps IIDC 1394-zgodnie ze specyfikacją kamery cyfrowej v1.31 przetwornika CMOS, w serii FOculus TINY, jest możliwość bezpośredniego wyselekcjonowania obszaru zainteresowania (ROI), tak aby uchwycić żądany fragment. W rezultacie zwiększa się również ilość przesyłanych klatek na sekundę. Ponadto przetwornik CMOS zapewnia wysoki współczynnik sygnału do szumu dla jednorodnej i zunifikowanej jakości obrazu. Przemysłowa metalowa obudowa (29 x 29 x 39 mm)

5 DANE TECHNICZNE seria TINY z przetowrnikiem CCD TINY wersja CCD Kamery z serii FOculus dostosowane są do szerokiego spektrum trudnych zastosowania np. ultra szybkie aplikacje lub aplikacje o bardzo dużym czasie ekspozycji, najlepiej realizowane są z wykorzystaniem zalet przetworników CCD. Standardowy protokół komunikacyjny FireWire zaimplementowany w FOculus umożliwia obsługę szybkiego transferu danych np. wysokiej jakości obraz o dużej rozdzielczości, obsługi systemu Rozdzielczość (HxV) [pix] Matryca Przetwornik obrazu Rozmiar przetwornika Wielkość pikseli [um] wielokamerowego lub zwyczajne szybkiego przełączania pomiędzy różnymi modelami FOculus, wykorzystując standard Plug & Play. Przemysłowa metalowa obudowa (29 x 29 x 39 mm) Klatki na sekundę [fps] Szybkość migawki Ścieżka danych Łączenie pikseli Format 7 Trigger Strobe Gain [db] Obiektyw System skanowania Funkcje kontrolne SIO (RS-232) Współczynnik S/N [db] Interfejs Temperatura pracy Wymiary (WxHxD) [mm] Pobór mocy [W] Specyfikacja kamery 8 lub 12 bitowa BW / RawRGB+YU422 łączenie pikseli cz-b & FO531TC skanowanie częściowe 4x4 jednostki zewnętrzny/software ciągły/wyzwalany triggerem skanowanie progresywne One shot & Multi shot; automatyczna synchronizacja układu wielokamerowego Separacja optyczna I/O, przystosowane do montażu w uchwytach przemysłowych komunikacja szeregowa lub dedykowany protokół NET IEEE1394a 1 port (6 pin)/ 400 Mbps IIDC 1394-zgodnie ze specyfikacją kamery cyfrowej v1.31

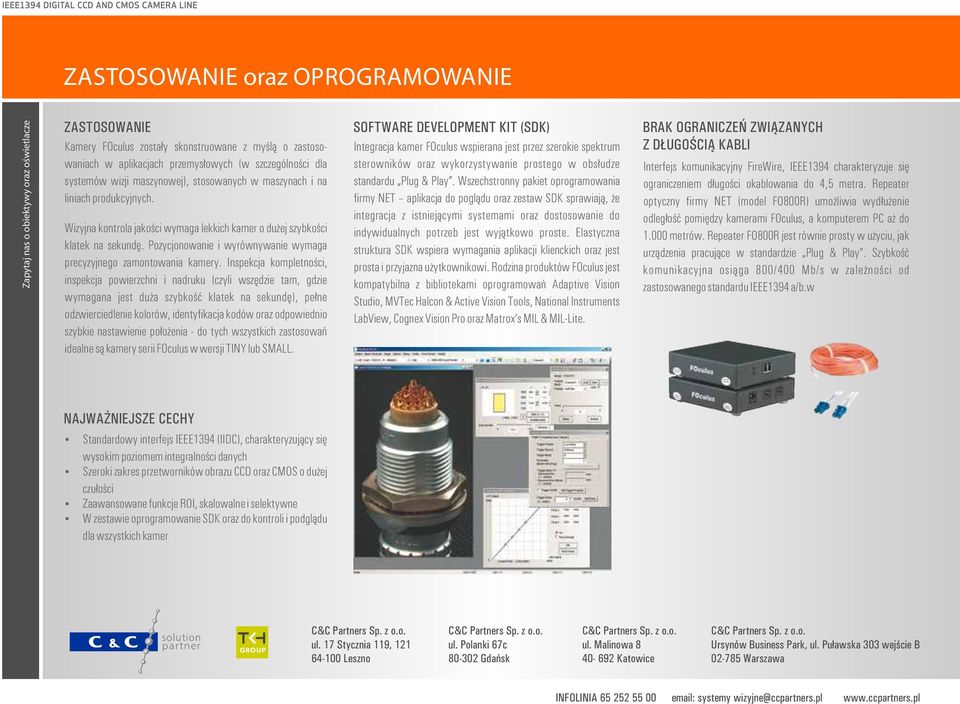

6 ZASTOSOWANIE oraz OPROGRAMOWANIE Zapytaj nas o obiektywy oraz oświetlacze ZASTOSOWANIE Kamery FOculus zostały skonstruowane z myślą o zastosowaniach w aplikacjach przemysłowych (w szczególności dla systemów wizji maszynowej), stosowanych w maszynach i na liniach produkcyjnych. Wizyjna kontrola jakości wymaga lekkich kamer o dużej szybkości klatek na sekundę. Pozycjonowanie i wyrównywanie wymaga precyzyjnego zamontowania kamery. Inspekcja kompletności, inspekcja powierzchni i nadruku (czyli wszędzie tam, gdzie wymagana jest duża szybkość klatek na sekundę), pełne odzwierciedlenie kolorów, identyfikacja kodów oraz odpowiednio szybkie nastawienie położenia - do tych wszystkich zastosowań idealne są kamery serii FOculus w wersji TINY lub SMALL. SOFTWARE DEVELOPMENT KIT (SDK) Integracja kamer FOculus wspierana jest przez szerokie spektrum sterowników oraz wykorzystywanie prostego w obsłudze standardu Plug & Play. Wszechstronny pakiet oprogramowania firmy NET aplikacja do poglądu oraz zestaw SDK sprawiają, że integracja z istniejącymi systemami oraz dostosowanie do indywidualnych potrzeb jest wyjątkowo proste. Elastyczna struktura SDK wspiera wymagania aplikacji klienckich oraz jest prosta i przyjazna użytkownikowi. Rodzina produktów FOculus jest kompatybilna z bibliotekami oprogramowań Adaptive Vision Studio, MVTec Halcon & Active Vision Tools, National Instruments LabView, Cognex Vision Pro oraz Matrox s MIL & MIL-Lite. BRAK OGRANICZEŃ ZWIĄZANYCH Z DŁUGOŚCIĄ KABLI Interfejs komunikacyjny FireWire, IEEE1394 charakteryzuje się ograniczeniem długości okablowania do 4,5 metra. Repeater optyczny firmy NET (model FO800R) umożliwia wydłużenie odległość pomiędzy kamerami FOculus, a komputerem PC aż do metrów. Repeater FO800R jest równie prosty w użyciu, jak urządzenia pracujące w standardzie Plug & Play. Szybkość komunikacyjna osiąga 800/400 Mb/s w zależności od zastosowanego standardu IEEE1394 a/b.w NAJWAŻNIEJSZE CECHY Standardowy interfejs IEEE1394 (IIDC), charakteryzujący się wysokim poziomem integralności danych Szeroki zakres przetworników obrazu CCD oraz CMOS o dużej czułości Zaawansowane funkcje ROI, skalowalne i selektywne W zestawie oprogramowanie SDK oraz do kontroli i podglądu dla wszystkich kamer ul. 17 Stycznia 119, Leszno ul. Polanki 67c Gdańsk ul. Malinowa Katowice Ursynów Business Park, ul. Puławska 303 wejście B Warszawa INFOLINIA systemy wizyjne@ccpartners.pl
