1 Załącznik do Opisu Przedmiotu Zamówienia DOKUMENTACJA PROJEKTOWA dotycząca usunięcia wad i usterek na terenie Strzeżonego Ośrodka dla Cudzoziemców w m. Kętrzyn INWESTOR: WARMIŃSKO MAZURSKI ODDZIAŁ STRAŻY GRANICZNEJ W KĘTRZYNIE ADRES INWESTORA: KĘTRZYN, UL. GEN. WŁADYSŁAWA SIKORSKIEGO 78 Lipiec 2016 r.

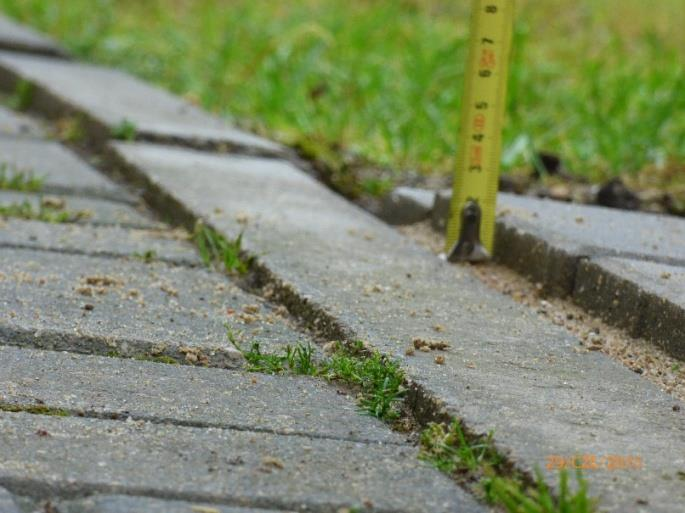

2 1.Przedmiot opracowania Przedmiotem opracowania jest naprawa obiektów zagospodarowania terenu. Planowanymi obiektami do naprawy są: A) Zlicowanie poziomu kostki betonowej pomiędzy elementami chodnika; B) Wykonanie poręczy schodów terenowych z ich montażem po wcześniejszym demontażu poręczy istniejących z usunięciem ich fundamentów; C) Spoinowanie istniejących schodów terenowych; D) Zainstalowanie brakujących okładzin uchwytów urządzeń siłowni; E) Zainstalowanie instrukcji urządzeń siłowni; F) Wykonanie i zamontowanie okładzin z tworzywa sztucznego dla siedziska i oparcia urządzenia wyciskanie siedząc. 2. Lokalizacja zagospodarowania terenu Teren położony po stronie północno-zachodniej głównego budynku Strzeżonego Ośrodka dla Cudzoziemców w m. Kętrzyn. Jest to teren o powierzchni około 1650 m 2, o kształcie zbliżonym do prostokąta, trawiasty (parkowy), zadrzewiony i ograniczony z trzech stron ogrodzeniem. Z czwartej strony ograniczony skarpą o wysokości ok. 2 m. na której znajdują się schody terenowe. Na w/w terenie znajdują się: chodnik z kostki betonowej, 5 szt. urządzeń siłowni zewnętrznej oraz inne elementy rekreacyjne. 3. Ogólne właściwości funkcjonalno - użytkowe Celem zadania jest naprawa istniejących elementów zagospodarowania terenu w celu doprowadzenia do właściwego stanu wcześniej wykonanych elementów zagospodarowania terenu, jako prawidłowo funkcjonującej przestrzeni wypoczynku, sportu i rekreacji dla przebywających w ośrodku cudzoziemców. 4.Opis techniczny Elementy do wykonania: A) Zlicowanie poziomu kostki betonowej pomiędzy elementami chodnika Planowane jest zlicowanie poziomu utwardzenia terenu w postaci chodnika stanowiącego część ciągu komunikacyjnego, tj. usunięcie uskoku pomiędzy elementami chodnika. Ciąg pieszy w postaci chodnika wykonany z kostki betonowej szarej gr. 8 cm na podsypce cementowo piaskowej, o grubości 5 cm. Całość podbudowana jest warstwą grubego kruszywa lub tłucznia o grubości min. 15 cm. Uskok o długości ok. 3 m i wysokości do ok. 2 cm. Zlicowanie należy wykonać na powierzchni ok. 1 m 2.

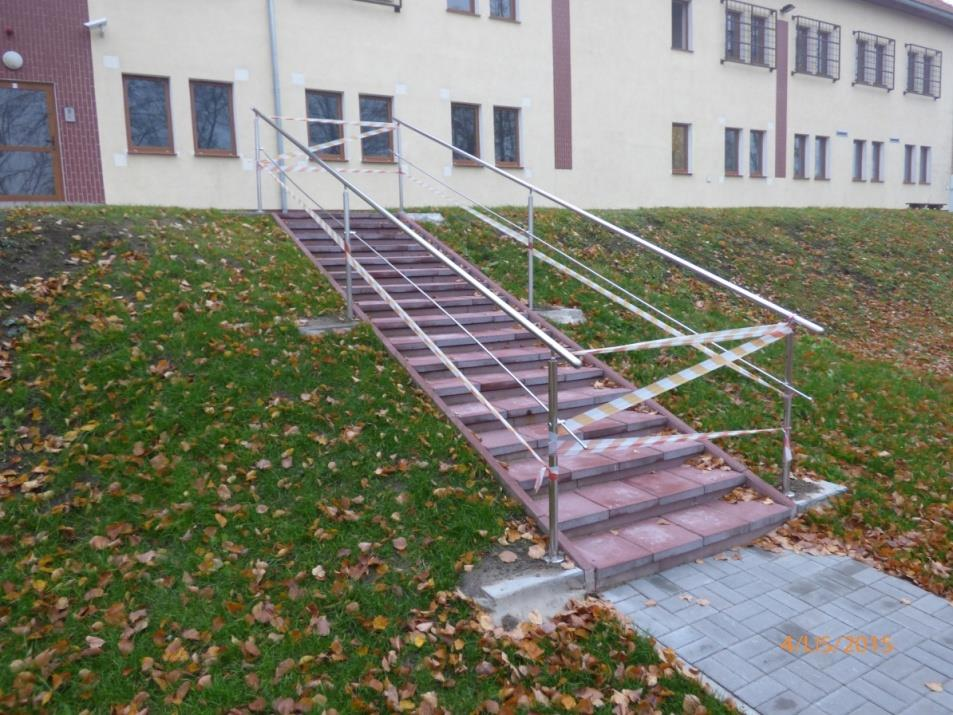

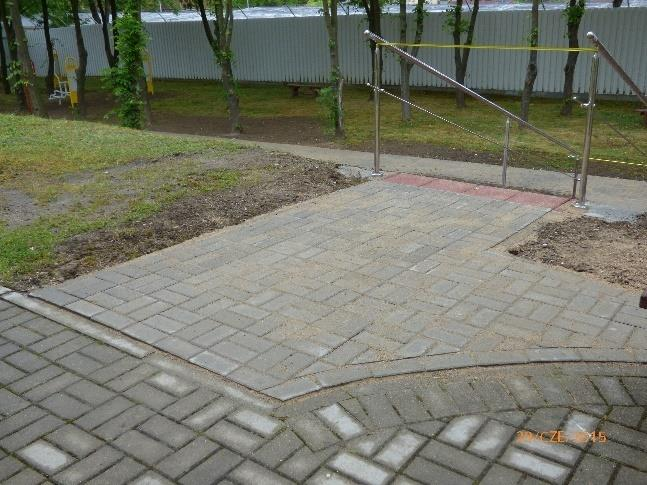

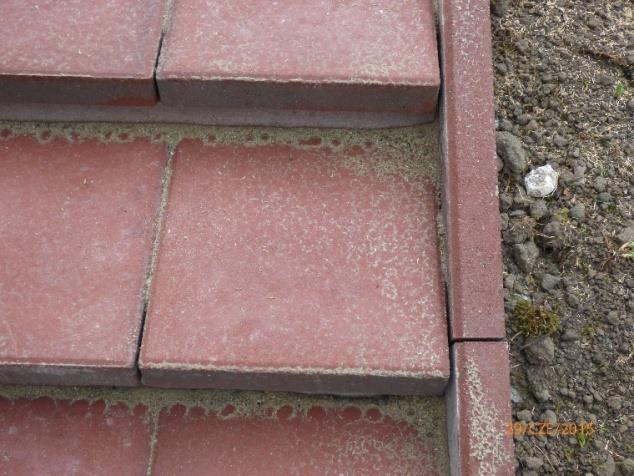

3 B) Wykonanie poręczy schodów terenowych z ich montażem po wcześniejszym demontażu poręczy istniejących i usunięciem ich fundamentów; - demontaż istniejących poręczy i przekazanie Zamawiającemu oraz rozebranie 6 sztuk stóp fundamentowych o wymiarach ok. 50x40x30 cm; - poręcze: Po obu stronach biegu schodów zamontować poręcze ze stali nierdzewnej po demontażu poręczy istniejących. Poręcze te będą posiadały po 2 pochwyty Ф 50 mm zaślepione na końcach. Pochwyt górny na wysokości 110 cm od poziomu noska stopnia łączony bezpośrednio do końcówki słupków. Pochwyt dolny na wysokości 75 cm od poziomu noska stopnia. Poręcza schodów nie mogą zawężać szerokości komunikacyjnej schodów. Dlatego też należy osadzić słupki poręczy w fundamentach punktowych obok schodów, montowane w sposób zapewniający ich stabilność i pewność użytkowania. Uwaga: Poręcze mają zostać wykonane zgodnie z załączonym szkicem barierek. C) Spoinowanie istniejących schodów terenowych Uzupełnienie szczelin (spoinowanie) istniejących schodów terenowych zaprawą klejową mrozoodporną, zapobiegającą wnikaniu wody i brudu w szczeliny pomiędzy elementy (płyty) schodów, po uprzednim oczyszczeniu szczelin z brudu. Schody o długości 635 cm i szerokości 140 cm, z płytkami policzkowymi. Schody obłożone płytkami o wymiarze 35x35 cm.

4 D) Zainstalowanie na pięciu urządzeniach siłowni brakujących okładzin uchwytów urządzeń siłowni po dwie sztuki na każdym urządzeniu. Uchwyty, rączki wykonane z tworzywa sztucznego lub gumowe o wysokiej wytrzymałości mechanicznej i odporne na warunki atmosferyczne, wygodne do chwytania.

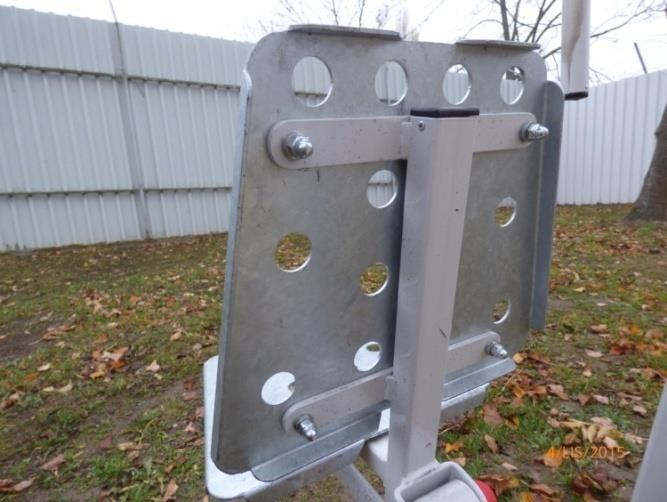

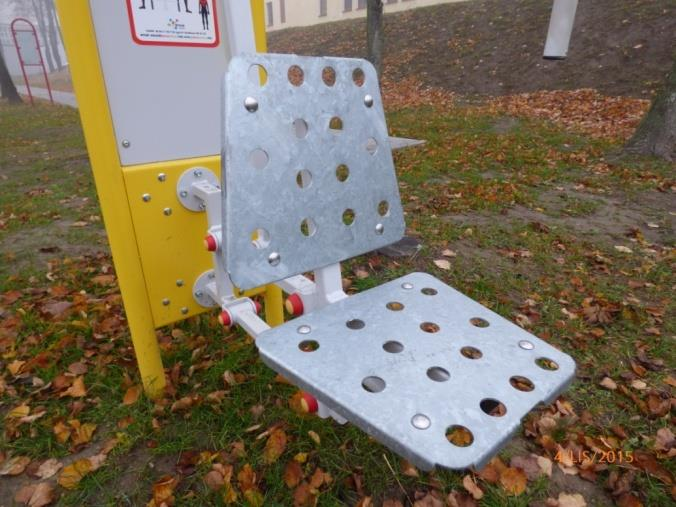

5 E) Zainstalowanie instrukcji urządzeń siłowni Na każdym pylonie urządzeń siłowni (szt.5) zamiast naklejek należy umieścić trwałą instrukcję użytkowania urządzenia i opis funkcji urządzenia. Część opisowa naniesiona trwałą techniką zabezpieczającą przed zniszczeniem. Nadruk - pełen kolor, zabezpieczony przed promieniowaniem UV i wilgocią (Nie dopuszcza się stosowania naklejek!). Instrukcja o szerokości do ok. 26 cm maximum, umieszczona na blasze pylonu o wym. ok. 34,5 x 85 cm. F) Wykonanie i zamontowanie okładzin z tworzywa sztucznego dla siedziska i oparcia urządzenia wyciskanie siedząc Siedzisko i oparcie wykonane z tworzywa sztucznego odporne na warunki atmosferyczne, spójne wizualnie z istniejącymi urządzeniami o kolorze żółtym lub zielonym. Możliwość zamocowania za pomocą już zastosowanych śrub. Istniejące metalowe siedzisko i oparcie o podobnych wymiarach w kształcie trapezu, tj, wysokości ok. 32 cm, szerokości (większa) ok. 37 cm i mniejszej ok. 27 cm. Załącznik: Szkic barierek
