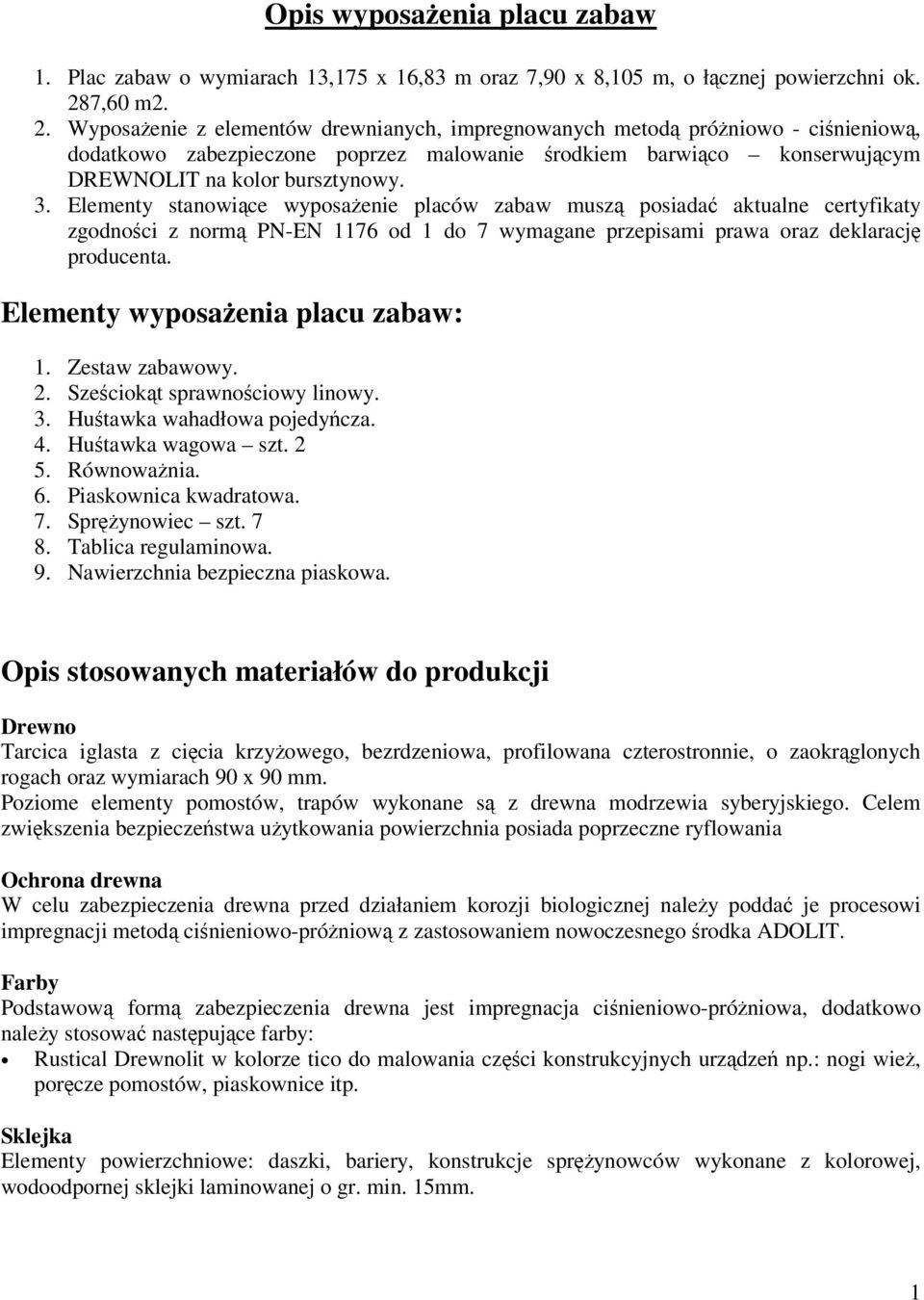

1 Opis wyposażenia placu zabaw 1. Plac zabaw o wymiarach 13,175 x 16,83 m oraz 7,90 x 8,105 m, o łącznej powierzchni ok. 287,60 m2. 2. Wyposażenie z elementów drewnianych, impregnowanych metodą próżniowo - ciśnieniową, dodatkowo zabezpieczone poprzez malowanie środkiem barwiąco konserwującym DREWNOLIT na kolor bursztynowy. 3. Elementy stanowiące wyposażenie placów zabaw muszą posiadać aktualne certyfikaty zgodności z normą PN-EN 1176 od 1 do 7 wymagane przepisami prawa oraz deklarację producenta. Elementy wyposażenia placu zabaw: 1. Zestaw zabawowy. 2. Sześciokąt sprawnościowy linowy. 3. Huśtawka wahadłowa pojedyńcza. 4. Huśtawka wagowa szt Równoważnia. 6. Piaskownica kwadratowa. 7. Sprężynowiec szt Tablica regulaminowa. 9. Nawierzchnia bezpieczna piaskowa. Opis stosowanych materiałów do produkcji Drewno Tarcica iglasta z cięcia krzyżowego, bezrdzeniowa, profilowana czterostronnie, o zaokrąglonych rogach oraz wymiarach 90 x 90 mm. Poziome elementy pomostów, trapów wykonane są z drewna modrzewia syberyjskiego. Celem zwiększenia bezpieczeństwa użytkowania powierzchnia posiada poprzeczne ryflowania Ochrona drewna W celu zabezpieczenia drewna przed działaniem korozji biologicznej należy poddać je procesowi impregnacji metodą ciśnieniowo-próżniową z zastosowaniem nowoczesnego środka ADOLIT. Farby Podstawową formą zabezpieczenia drewna jest impregnacja ciśnieniowo-próżniowa, dodatkowo należy stosować następujące farby: Rustical Drewnolit w kolorze tico do malowania części konstrukcyjnych urządzeń np.: nogi wież, poręcze pomostów, piaskownice itp. Sklejka Elementy powierzchniowe: daszki, bariery, konstrukcje sprężynowców wykonane z kolorowej, wodoodpornej sklejki laminowanej o gr. min. 15mm. 1

2 Elementy metalowe Płaskowniki, rury, ceowniki oraz profile zamknięte wykonane ze stali i zabezpieczone przed korozją przez ocynkowanie ogniowe. Elementy z tworzyw sztucznych Elementy plastikowe wykonane z poliwęglanu lub polipropylenu. Elementy łączeniowe Elementy łączeniowe: śruby ocynkowane, których nakrętki wpuszczane są w otwory w drewnie o średnicy 30 i 35 mm i głębokości 20 mm. Nakrętki zabezpieczone przed odkręceniem plastykowymi zaślepkami. Beton Do mocowania w podłożu niektórych urządzeń zastosować prefabrykowane bloczki betonowe z osadzonymi kotwami metalowymi lub beton klasy co najmniej B-15. Liny Liny wykonane z polipropylenu, wzmocnionego linką stalową. Liny zakończone aluminiowymi kauszami i do konstrukcji drewnianej dokręcane są poprzez uchwyty metalowo-plastykowe. Specyfikacja urządzeń Opis urządzenia Zestaw zabawowy szt. 1 W skład zestawu wchodzą następujące elementy: - 2 wieże kwadratowe, - co najmniej jeden daszek dwuspadowy wykonany ze sklejki wodoodpornej laminowanej grubości min. 12 mm. - barierki wykonane ze sklejki wodoodpornej laminowanej grubości min. 12 mm. - zjeżdżalnia metalowa wykonana ze stali nierdzewnej wraz z obudową ślizgu wykonaną ze sklejki laminowanej, stanowiącej rodzaj zabezpieczenia przed wypadnięciem z wieży; - 1 pomost drewniany z poręczami; - podesty wież oraz trapów i pomostów wykonane w technologii uniemożliwiającej poślizg - z deski ryflowanej; - wejście typu trap z linką do podciągania się; - drabinka wejściowa konstrukcja drewniana; - drabinka pozioma konstrukcja drewniana; Konstrukcja zakotwiona w gruncie za pomocą stóp stalowych ocynkowanych. Urządzenie przeznaczone jest dla dzieci w wieku od 3 do 14 lat. Strefę bezpieczeństwa zestawu stanowi prostokąt o wymiarach 7,9 x 7,6 m. Maksymalna wysokość urządzenia 3,8 m. Wysokość swobodnego upadku wynosi 2,00 m 2

3 Opis urządzenia Sześciokąt sprawnościowy szt. 1 W skład urządzenia wchodzą następujące elementy: - ścianka wspinaczkowa wykonana z laminowanej, wodoodpornej sklejki o grubości 15 mm. - ścianka linowa szachownica lina poliprylenowa o średnicy 16 mm z rdzeniem stalowym, połączone złączkami z aluminium i tworzywa wysoko udarowego. - pajęczyna linowa lina poliprylenowa o średnicy 16 mm z rdzeniem stalowym, połączone złączkami z aluminium i tworzywa wysoko udarowego. - drabinka linowa lina poliprylenowa o średnicy 16 mm z rdzeniem stalowym, połączone złączkami z aluminium i tworzywa wysoko udarowego. - linka wspinaczkowa lina poliprylenowa o średnicy 16 mm z rdzeniem stalowym, połączone złączkami z aluminium i tworzywa wysoko udarowego. - drążki poprzeczne wykonane ze stali ocynkowanej malowane proszkowo; Konstrukcja zakotwiona w gruncie za pomocą stóp stalowych ocynkowanych. Urządzenie przeznaczone dla dzieci w wieku od 3 do 14 lat. Strefę bezpieczeństwa urządzenia stanowi okrąg o średnicy 7,0 m. Maksymalna wysokość urządzenia 2,5 m. 3

4 Opis urządzenia Huśtawka wahadłowa pojedyncza szt. 1 Konstrukcja drewniana impregnowana metodą ciśnieniowo próżniową środkiem ADOLIT lub równoważnym, z siedziskiem płaskimi stalowymi, zabezpieczonym gumą zapewniającym odpowiednią amortyzację w przypadku uderzenia. Łańcuchy ocynkowane zamocowane na nierdzewnych zawiesiach; Belka pozioma wykonana z palisady o przekroju Ø 100 mm. Konstrukcja zakotwiona w gruncie za pomocą stóp stalowych ocynkowanych. Urządzenie przeznaczone dla dzieci w wieku od 3 do 14 lat. Strefę bezpieczeństwa urządzenia stanowi prostokąt o wymiarach 2,3 x 7,5 m. Maksymalna wysokość urządzenia 2,4 m. Wysokość swobodnego upadku do 1,50 m. Opis urządzenia Huśtawka wagowa ważka szt. 2 Konstrukcja drewniana impregnowana metodą ciśnieniowo próżniową środkiem ADOLIT lub równoważnym. Słupy podstawy wykonane są ze stali ocynkowanej malowanej proszkowo, które zamontowane są w gruncie. Belka wykonana z drewna litego bezrdzeniowego o przekroju 90mm x 90mm. Łożysko i uchwyty malowane proszkowo. Siedziska wykonane są z laminowanej, wodoodpornej sklejki o grubości 15 mm. Urządzenie przeznaczone jest dla dzieci w wieku od 3 do 14 lat. Strefę bezpieczeństwa urządzenia stanowi prostokąt o wymiarach 3,3 x 6,0 m. Maksymalna wysokość urządzenia 1,0 m. Wysokość swobodnego upadku do 1,5 m. 4

5 Opis urządzenia Równoważnia potrójna na sprężynie szt. 1 Konstrukcja drewniana zakotwiona w gruncie za pomocą stóp stalowych ocynkowanych. Środkowy moduł równoważni zamontowany jest na sprężynach. Wszystkie trzy elementy są montowane osobno, co pozwala na dowolne ich ustawianie względem siebie. Urządzenie przeznaczone dla dzieci w wieku od 3 do 14 lat. Strefę bezpieczeństwa urządzenia stanowi prostokąt o wymiarach 3,0 x 6,3 m. Maksymalna wysokość urządzenia 0,4 m. Opis urządzenia Piaskownica kwadratowa szt. 1 Piaskownica wykonana jest z drewna bezrdzeniowego o przekroju 90mm x 90mm. Siedziska wykonane są z laminowanej, wodoodpornej sklejki. Urządzenie przeznaczone jest dla dzieci w wieku 0 14 lat. Maksymalna wysokość urządzenia do 0,3m. Wymiary urządzenia: 3,0 x 3,0 x 0,3 m. 5

6 Opis urządzenia Sprężynowiec Dino, Kaczka, Lew, Pantera, Osiołek, Piesio, Koń Głównym elementem konstrukcyjnym jest sprężyna o średnicy 200mm, wysokości 400 mm, zabetonowana w gruncie za pomocą ocynkowanej ogniowo kotwy. Korpus wykonany jest z laminowanej, wodoodpornej sklejki o grubości 15 mm. Urządzenie przeznaczone dla dzieci w wieku od 0 do 14 lat. Strefę bezpieczeństwa urządzenia stanowi okrąg o średnicy 3,0 m. Maksymalna wysokość urządzenia 0,6 m. Wysokość swobodnego upadku do 0,6 m. Perspektywa przykładowych urządzeń: Opis urządzenia Tablica regulaminowa szt. 1 Konstrukcja drewniana wykonana z impregnowanego drewna litego. Słup zakończony stalową ocynkowaną stopą kotwioną w gruncie za pomocą betonu. Tablica regulaminowa powinna być wyposażona w regulamin określający zasady i warunki korzystania z placu zabaw oraz wskazujący numery telefonów alarmowych. Maksymalna wysokość urządzenia 2,3 m. 6

7 Nawierzchnia bezpieczna piaskowa. W zależności od wysokości swobodnego upadku norma PN-EN 1176 zaleca zastosowanie określonego rodzaju nawierzchni bezpiecznej. Dlatego projektuje się na całym obszarze przeznaczonym pod urządzenia zabawowe nawierzchnię bezpieczną wykonaną z piasku płukanego o średnicy od 0,2 do 2 mm. Budowa nawierzchni bezpiecznej powinna obejmować wykorytowanie podłoża na głębokość 20 cm oraz nawiezienie piasku płukanego wraz z jego niwelacją. Wykaz dokumentów Urządzenia zabawowe muszą być wykonane zgodnie z założeniami zawartymi w Polskiej Normie dotyczącej placów zabaw tj. PN-EN 1176 od 1 do 7. Na potwierdzenie spełnienia tego warunku należy dołączyć: Aktualne Certyfikaty na znak bezpieczeństwa B wydane przez Instytut Sportu, COBRABiD BBC lub Urząd Dozoru Technicznego. 7
