SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJI SANITARNYCH

Transkrypt

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJI SANITARNYCH 1. Budowa : Budowa warsztatu Szkolnego z Salą Wykładową. Plomba pomiędzy istniejącym budynkiem szkoły a salą gimnastyczną Puławy ul. Jaworowa 1 dz. nr. Ewid. 3233/1 2. Roboty : WEWNĘTRZNE INSTALACJE SANITARNE 3. Inwestor : Zespól Szkół Nr Puławy ul. Jaworowa 1

2 1. WSTĘP 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej 1.2. Zakres stosowania Szczegółowej Specyfikacji Technicznej 1.3. Zakres robót objętych SST Ogólne wymagania 2. MATERIAŁY 2.1. Instalacja wentylacji 2.2. Instalacja wod - kan 2.3. Instalacja co 3. SPRZĘT 4. TRANSPORT I SKŁADOWANIE 4.1. Rury 4.2. Elementy wyposażenia 4.3. Armatura 5. WYKONANIE ROBÓT 5.1. Instalacja wentylacji 5.2. Instalacja wod kan 5.3. Instalacja co 6. KONTROLA JAKOŚCI ROBÓT 6.1. Instalacje sanitarne 7. ODBIÓR ROBÓT 8. OBMIAR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE

3 1. WSTĘP 1.1. Przedmiot SST. Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru w zakresie wykonania instalacji: wentylacji, wodno kanalizacyjnej oraz centralnego ogrzewania w budynku plomby zlokalizowanej pomiędzy istniejacym budynkiem szkoły (Zespołu Szkół Nr 2) a salą gimnastyczną, w Puławach przy ul. Jaworowej Zakres stosowania SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji prac wymienionych w pkt Nazwy i kod wg Wspólnego Słownika Zamówień (CPV) - kategoria robót Roboty instalacyjne wodno-kanalizacyjne i sanitarne - kategoria robót Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych - kategoria robót Instalowanie centralnego ogrzewania - kategoria robót Instalowanie wentylacji 1.3. Zakres robót objętych SST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności mające na celu wykonanie instalacji wentylacji, wodno kanalizacyjnej, centralnego ogrzewania w przedmiotowym obiekcie. Niniejsza specyfikacja techniczna związana jest z wykonaniem niżej wymienionych robót: Instalacja wentylacji mechanicznej warsztatu szkolnego i pomieszczeń sal lekcyjnych usytuowanych na dwóch kondygnacjach budynku tj. parteru i I- ego piętra. montaż przewodów instalacji wentylacji mechanicznej nawiewnowyciągowej wraz z urządzeniami : centralą wentylacyjną (nawiew-wywiew), klap przeciwpożarowych (na nawiewie i wywiewie), Instalacja wod kan. montaż urządzeń sanitarnych, rur wodnych, kanalizacyjnych i armatury. Instalacja co. montaż rur, grzejników, armatury, pompy

4 1.4. Ogólne wymagania Wykonawca jest odpowiedzialny za realizację robót zgodnie z Dokumentacją Projektową, Specyfikacją Techniczną, zaleceniami nadzoru autorskiego, inwestorskiego, Prawem Budowlanym. Prace należy realizować zgodnie z WTWiO t.1 i 2, Polskimi Normami. Wszelkie zmiany i odstępstwa od zatwierdzonej DT nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych instalacji. Dobór materiałów ma następować na podstawie porównywalnych parametrów technicznych. 2. MATERIAŁY Do wykonania instalacji mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały użyte do wykonania instalacji muszą posiadać aktualne aprobaty techniczne, deklaracje zgodności, atest higieniczny oraz odpowiadać Polskim Normom. Wykonawca przed zamontowaniem materiału powinien uzyska akceptację Inspektora Nadzoru Instalacja wentylacji przewody i kształtki z blachy stalowej ocynkowanej centrala wentylacyjna z króćcami amortyzacyjnymi posadowiona na konstrukcji stalowej na dachu budynku kratki wentylacyjne stalowe malowane automatyka w szafce wentylowanej klapy przeciwpożarowe 2.2. Instalacja wod kan wewnętrzne przewody kanalizacji sanitarnej wykonać z rur kanalizacyjnych kielichowych z PVC Dn50, 110, 160 wewnętrzne przewody wodociągowe wykonać z rur stalowych ocynkowanych łączonych złączkami stalowymi ocynkowanymi. rury wodne prowadzić w ścianach w otulinie z pianki poliuretanowej przed zakryciem instalację należy poddać próbie ciśnieniowej na 10 bar baterie umywalkowe i natryskowe ścienne umywalki fajansowe zlewy jednokomorowe i dwukomorowe KO montowane na szafkach i na konstrukcji muszle ustępowe fajansowe typu kompakt brodziki natryskowe z tworzywa 2.3 Instalacja centralnego ogrzewania instalacja z rur stalowych czarnych łączonych przez spawanie

5 montowanych na ścianach, malowana farbą podkładową i emalią nawierzchniową grzejniki płytowe montowane przy ścianach zawory grzejnikowe z głowicą termoregulacyjna zawory podpionowe z odwodnieniem pompa cyrkulacyjna kołnierzowa 3. SPRZĘT Wykonawca jest zobowiązany do stosowania sprawnego technicznie sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, w miejscu wykonywania tych robót jak i podczas prac pomocniczych w trakcie załadunku oraz podczas transportu. 4. TRANSPORT I SKŁADOWANIE Wykonawca jest zobowiązany do stosowania takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót oraz nie spowodują zniszczenia transportowanych materiałów i urządzeń Rury Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej długości. Kształtki należy przewozić w pojemnikach Elementy wyposażenia Transport białego montażu powinien odbywać się krytymi środkami transportu. Zaleca się transportowanie w oryginalnych opakowaniach producenta. Elementy wyposażenia należy przechowywać w magazynach zamkniętych Armatura Transport elementów armatury powinien odbywać się krytymi środkami transportu. Zaleca się transportowanie w oryginalnych opakowaniach producenta. Armaturę należy składować w zamkniętych magazynach. 5. WYKONANIE ROBÓT Podczas wykonywania robót należy przestrzegać obowiązujących przepisów BHP i P.Poż. Całość robót należy wykonać i odebrać zgodnie z : opracowaną i uzgodnioną Dokumentacją Techniczną Ustawą z dnia 07.VII.1994 Prawo Budowlane z późniejszymi zmianami Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych czii Instalacje Sanitarne i Przemysłowe Instrukcją montażową producenta

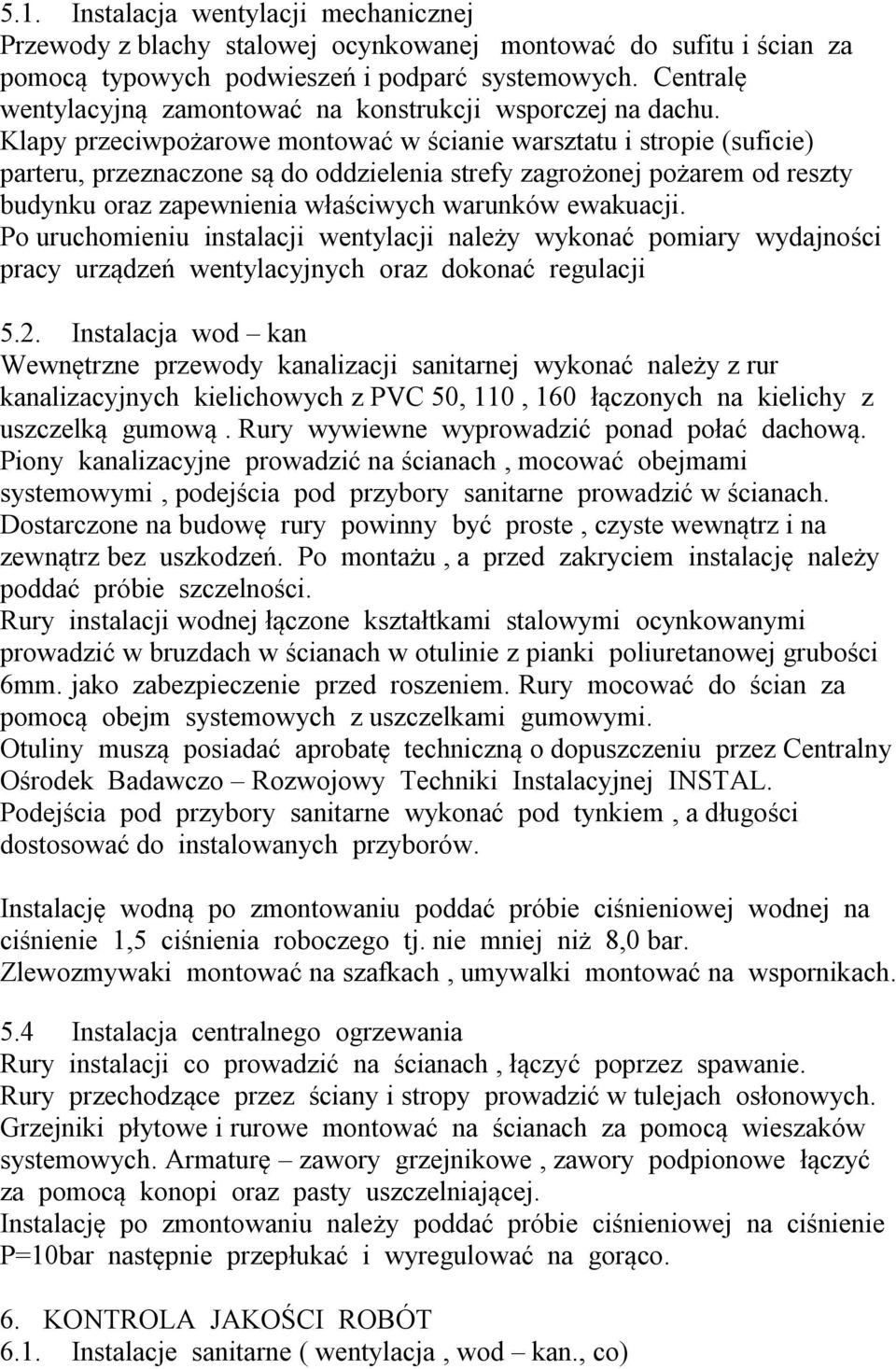

6 5.1. Instalacja wentylacji mechanicznej Przewody z blachy stalowej ocynkowanej montować do sufitu i ścian za pomocą typowych podwieszeń i podparć systemowych. Centralę wentylacyjną zamontować na konstrukcji wsporczej na dachu. Klapy przeciwpożarowe montować w ścianie warsztatu i stropie (suficie) parteru, przeznaczone są do oddzielenia strefy zagrożonej pożarem od reszty budynku oraz zapewnienia właściwych warunków ewakuacji. Po uruchomieniu instalacji wentylacji należy wykonać pomiary wydajności pracy urządzeń wentylacyjnych oraz dokonać regulacji 5.2. Instalacja wod kan Wewnętrzne przewody kanalizacji sanitarnej wykonać należy z rur kanalizacyjnych kielichowych z PVC 50, 110, 160 łączonych na kielichy z uszczelką gumową. Rury wywiewne wyprowadzić ponad połać dachową. Piony kanalizacyjne prowadzić na ścianach, mocować obejmami systemowymi, podejścia pod przybory sanitarne prowadzić w ścianach. Dostarczone na budowę rury powinny być proste, czyste wewnątrz i na zewnątrz bez uszkodzeń. Po montażu, a przed zakryciem instalację należy poddać próbie szczelności. Rury instalacji wodnej łączone kształtkami stalowymi ocynkowanymi prowadzić w bruzdach w ścianach w otulinie z pianki poliuretanowej grubości 6mm. jako zabezpieczenie przed roszeniem. Rury mocować do ścian za pomocą obejm systemowych z uszczelkami gumowymi. Otuliny muszą posiadać aprobatę techniczną o dopuszczeniu przez Centralny Ośrodek Badawczo Rozwojowy Techniki Instalacyjnej INSTAL. Podejścia pod przybory sanitarne wykonać pod tynkiem, a długości dostosować do instalowanych przyborów. Instalację wodną po zmontowaniu poddać próbie ciśnieniowej wodnej na ciśnienie 1,5 ciśnienia roboczego tj. nie mniej niż 8,0 bar. Zlewozmywaki montować na szafkach, umywalki montować na wspornikach. 5.4 Instalacja centralnego ogrzewania Rury instalacji co prowadzić na ścianach, łączyć poprzez spawanie. Rury przechodzące przez ściany i stropy prowadzić w tulejach osłonowych. Grzejniki płytowe i rurowe montować na ścianach za pomocą wieszaków systemowych. Armaturę zawory grzejnikowe, zawory podpionowe łączyć za pomocą konopi oraz pasty uszczelniającej. Instalację po zmontowaniu należy poddać próbie ciśnieniowej na ciśnienie P=10bar następnie przepłukać i wyregulować na gorąco. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Instalacje sanitarne ( wentylacja, wod kan., co)

7 Kontrola jakości robót związanych z wykonaniem instalacji wentylacji, wod-kan, gazu i co powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymogami Polskich Norm i Warunków Technicznych Wykonania i Odbioru Robót Budowlano-Montażowych tom II Instalacje Sanitarne i Przemysłowe. Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta, deklarację zgodności. Wynik przeprowadzonych badań należy uznać za pozytywne, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeżeli którekolwiek z wymagań nie zostało spełnione, należy daną fazę uznać za niezgodną z wymogami normy i po dokonaniu poprawek przeprowadzić badania ponownie. Wszystkie roboty instalacyjne powinny być prowadzone przez przeszkolonych pracowników pod kierunkiem uprawnionego nadzoru technicznego. 7. ODBIÓR ROBÓT Odbioru robót polegającego na wykonaniu instalacji należy dokonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych tom II Instalacje Sanitarne i Przemysłowe. W stosunku do następujących robót należy przeprowadzić odbiory częściowe: - przejścia dla przewodów przez ściany i stropy - bruzdy w ścianach, wymiary, czystość bruzd, osiowość - zakrycie przewodów w ścianach - wszystkich robót zanikowych Z odbiorów częściowych należy spisać protokół stwierdzający jakość wykonanych robót. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać technicznego odbioru końcowego instalacji. Przy odbiorze końcowym powinny być dostarczone następujące dokumenty: - powykonawcza dokumentacja techniczna z naniesionymi zmianami - dziennik budowy - dokumenty dotyczące jakości wbudowanych materiałów ( deklaracje zgodności, świadectwa jakości, atesty ) - protokóły wszystkich odbiorów technicznych - protokóły z przeprowadzonych prób ciśnieniowych poszczególnych instalacji 8. OBMIAR ROBÓT Jednostki obmiarowe w przypadku robót instalacyjnych : 1mb - rurociągów wod-kan,, co, 1szt - urządzeń, przyborów, armatury 1m 2 - przewodów wentylacyjnych

8 9. PODSTAWA PŁATNOŚCI Podstawę płatności stanowi ustalona obmiarem faktyczna ilość wykonanych robót. 10. PRZEPISY ZWIĄZANE - PN-84/B Instalacje wewnętrzne wodociągowe i kanalizacyjne - PN-92/B Instalacje wodociągowe. Wymagania przy projektowaniu - PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu - PN-85/B Ogrzewnictwo i ciepłownictwo. Izolacja cieplna rurociągów, armatury i urządzeń. Wymagania i badania - Warunki Techniczne Wykonania i Odbioru Robót Budowlano- Montażowych Tom II Instalacje Sanitarne i Przemysłowe. Arkady Warszawa 1988
