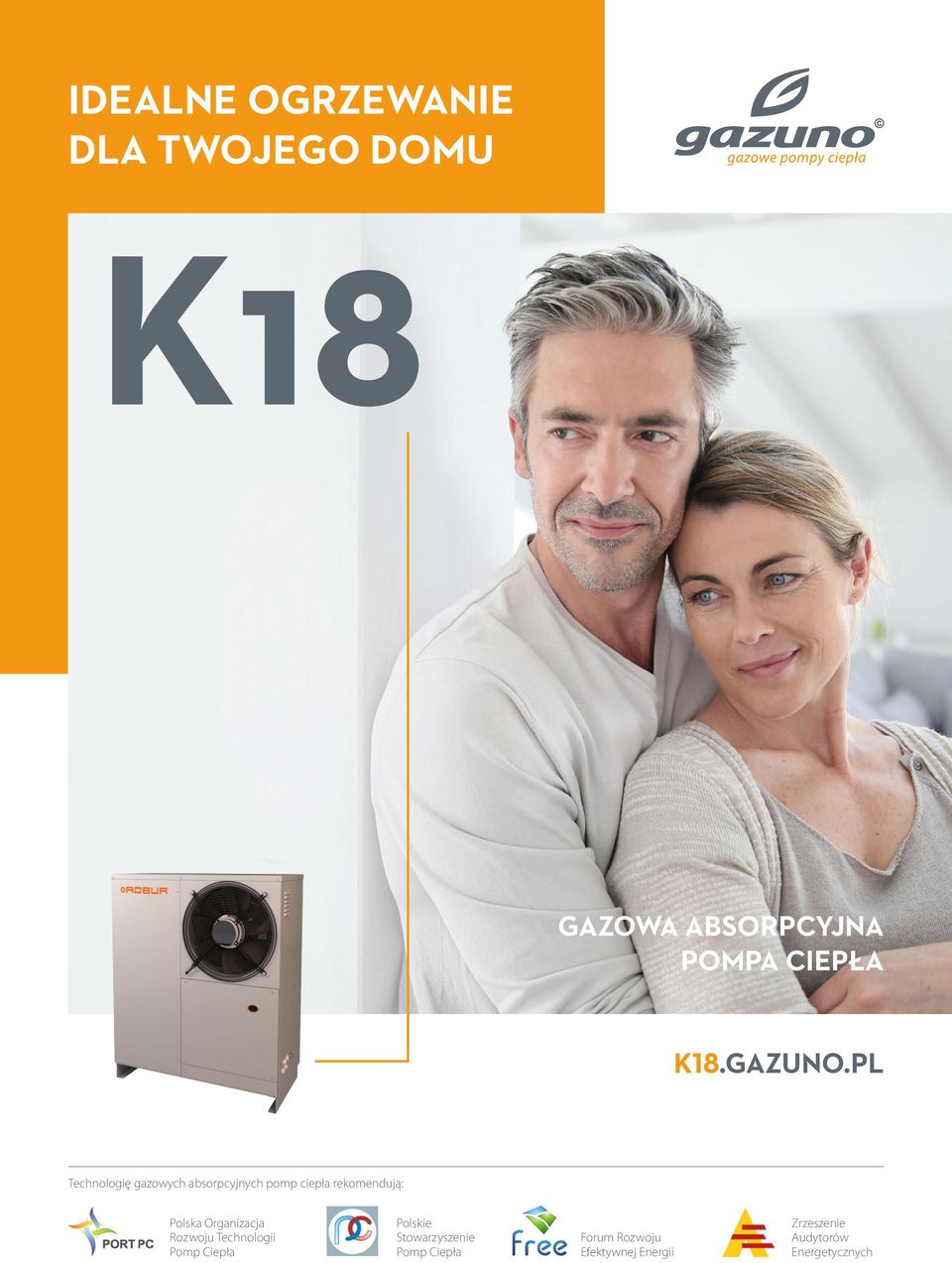

1 IDEALNE OGRZEWANIE DLA TWOJEGO DOMU K18 GAZOWA ABSORPCYJNA POMPA CIEPŁA K18.GAZUNO.PL Technologię gazowych absorpcyjnych pomp ciepła rekomendują: Polska Organizacja Rozwoju Technologii Pomp Ciepła Polskie Stowarzyszenie Pomp Ciepła Forum Rozwoju Efektywnej Energii Zrzeszenie Audytorów Energetycznych

2 URZĄDZENIE GRZEWCZE STWORZONE Z MYŚLĄ O JUTRZE... BEZPIECZNE Nie wymaga wprowadzania instalacji gazowej do domu. OSZCZĘDNE I EFEKTYWNE Dzięki wykorzystaniu OZE znacząco obniża rachunki za ogrzewanie i produkcję ciepłej wody użytkowej. CICHE Zapewnia komfort osobom przebywającym w domu i ogrodzie. NIEZAWODNE Zaprojektowane tak, aby bezproblemowo działać przez wiele lat. 2 Gazuno Gazowe Pompy Ciepła

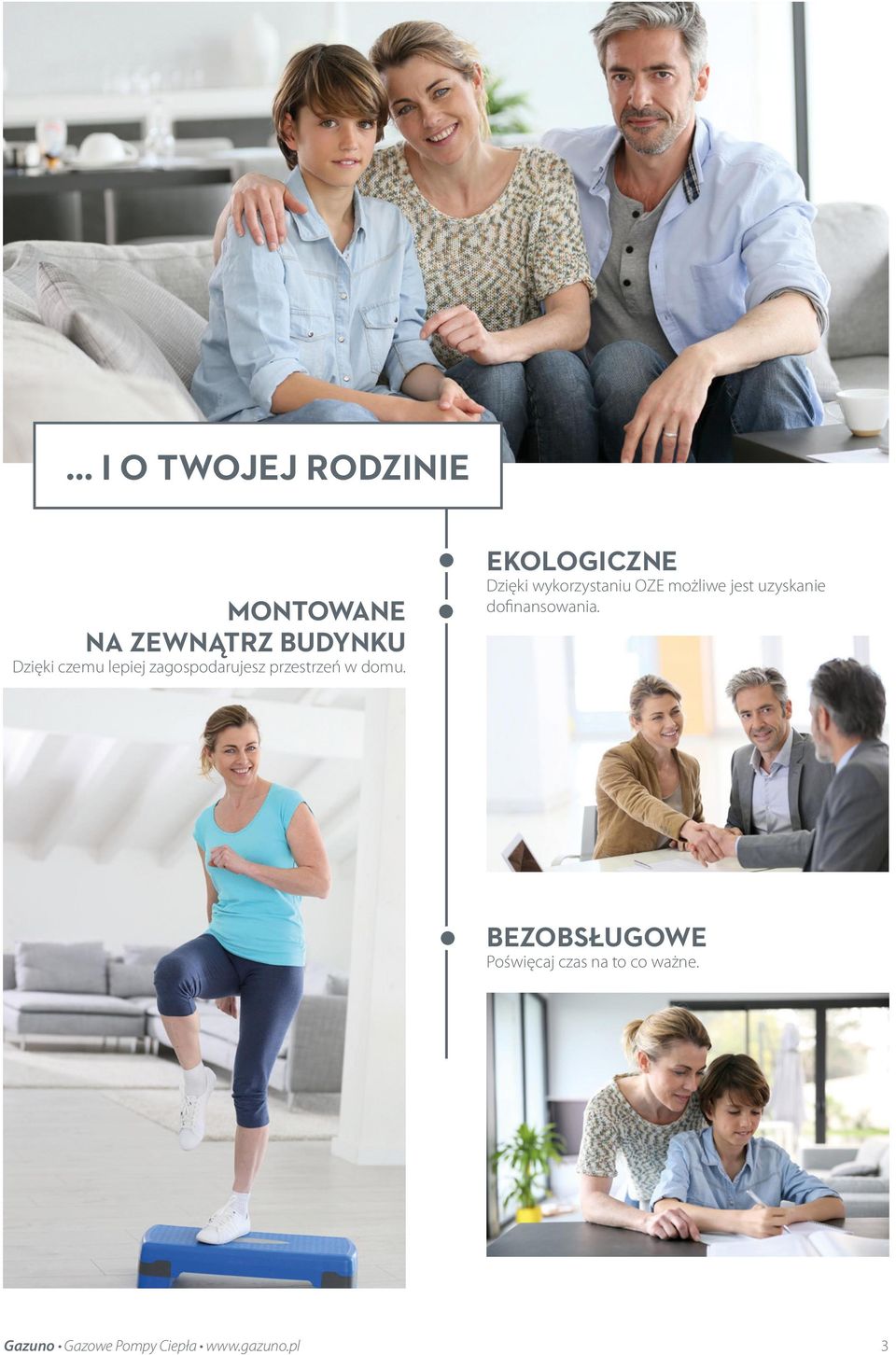

3 ... I O TWOJEJ RODZINIE MONTOWANE NA ZEWNĄTRZ BUDYNKU Dzięki czemu lepiej zagospodarujesz przestrzeń w domu. EKOLOGICZNE Dzięki wykorzystaniu OZE możliwe jest uzyskanie dofinansowania. BEZOBSŁUGOWE Poświęcaj czas na to co ważne. Gazuno Gazowe Pompy Ciepła 3

4 DANE TECHNICZNE GAZOWEJ POMPY CIEPŁA K18 CHARAKTERYSTYKA GRZANIA Sezonowa efektywność energetyczna ogrzewania pomieszczeń (ErP) zastosowanie średniotemperaturowe (55 ⁰C) A++ Punkt pracy A7/W50 efektywność spalania gazu (G.U.E.) % 157 (1) moc grzewcza kw 17,6 (1) Punkt pracy A7/W35 efektywność spalania gazu (G.U.E.) % 169 (1) moc grzewcza kw 18,9 (1) Temperatura wody na wyjściu z urządzenia maksymalna dla ogrzewania ⁰C 65 Temperatura wody na wejściu do urządzenia maksymalna dla ogrzewania ⁰C 55 minimalna (podczas ciągłej pracy) ⁰C 20 (2) Przepływ wody grzewczej nominalnie l/h 1000 Nominalny spadek ciśnienia wody (A7W35) bar 0,2 CHARAKTERYSTYKA PALNIKA Moc grzewcza palnika nominalna (103 mbar 15 ⁰C) kw 11,4 rzeczywista maksymalna kw 11,2 Zużycie gazu gaz ziemny G20 m 3 /h 1,2 (3) LPG G30/G31 kg/h 0,87 (4) CHARAKTERYSTYKA ELEKTRYCZNA Zasilanie 230 V - 50 Hz Moc elektryczna W 280 Stopień ochrony IP 25 DANE INSTALACYJNE Ciśnienie akustyczne z 5 metrów maksymalne db (A) (5) (6) 43 minimalne db (A) (5) (6) 40 Przyłącza wody G 3/4 M gazu G 1/2 F (7) Układ odprowadzania spalin rozmiar mm 80 dopuszczalny spadek ciśnienia Pa 70 Waga kg 210 szerokość mm 1143 Wymiary głębokość (bez fabrycznego komina) mm 721 (8) wysokość mm 1333 (1) Według norm EN (2) Niższe temperatury dostępne są jedynie tymczasowo. (3) Wartość opałowa G20 34,02 MJ/m³ (1013 mbar 15 C). (4) Wartość opałowa G30/G31 46,34 MJ/kg (1013 mbar 15 C). (5) Wartości mocy akustycznej zostały zmierzone w wolnej przestrzeni, ze współczynnikiem kierunkowym 2 zgodnie z metodologią opisaną w normie EN ISO (6) Wartości mocy akustycznej zostały zmierzone zgodnie z metodologią opisaną w normie EN ISO Moc akustyczna maksymalna Lw 65 db(a), minimalna 62 db(a). (7) Możliwe jest zredukowanie przyłącza gazu do rozmiaru 3/8 co zapewnia wystarczające ciśnienie gazu dla urządzenia. Należy jednak wziąć pod uwagę straty ciśnienia na rurze gazowej. (8) Wymiar uwzględnia wylot spalin. K18 efektywność GUE (%) Temp. zewnętrzna Temperatura wody wyjściowej 35 C 45 C 55 C 65 C -25 C C C C C C C C C C Gazuno Gazowe Pompy Ciepła

5 SCHEMAT REKOMENDOWANEJ INSTALACJI GAZOWEJ POMPY CIEPŁA K18 Lp. Nazwa komponentu Nr na schemacie Nr katalogowy 1 Gazowa absorpcyjna pompa ciepła K Pakiet wysokiej efektywności W skład Pakietu wysokiej efektywności wchodzą: Wymiennik płytowy Przepływowy podgrzewacz wody Pompa obiegowa strony pierwotnej Stratos Para 25/1-11* Pompa obiegowa strony wtórnej Stratos Para 25/1-9* Regulator przepływu Zawór trójdrogowy Szafa elektryczna automatyki sterującej Programator pomieszczeniowy z czujnikiem temperatury Czujnik temperatury zewnętrznej Czujnik zanurzeniowy QAZ36.526/ Czujnik zanurzeniowy QAP Czujnik zanurzeniowy obwodu grzewczego QAZ36.526/ Czujnik temperatury obwodu grzewczego przylgowy (opcjonalnie) Zbiornik buforowy PS 200 z płaszczem izolacyjnym A Podgrzewacz c.w.u. duo HLS 300 B Grzałka elektryczna podgrzewacza c.w.u 3,8 kw B * Chcąc zastosować inne pompy cyrkulacyjne proszę o kontakt z biurem Gazuno. Gazuno Gazowe Pompy Ciepła 5

6 UPEWNIJ SIĘ, ŻE SPEŁNISZ WSZYSTKIE WYMOGI Wysokie efektywności to nie tylko etykiety. Wchodzące w życie w 2017 (oraz kolejne, bardziej restrykcyjne w 2021 roku) najnowsze warunki techniczne, jakim powinny odpowiadać budynki oraz ich usytuowanie, wymuszają na nowobudowanych obiektach odpowiednio niższy niż dotychczas wskaźnik energii pierwotnej czyli rocznego zapotrzebowania na nieodnawialną energię potrzebną do ogrzewania, wentylacji, przygotowania ciepłej wody użytkowej i chłodzenia. Pompa ciepła Robur K18, dzięki osiąganiu wysokich efektywności i niewielkiemu zużyciu energii elektrycznej, z powodzeniem pomaga spełnić wymagania stawiane w rozporządzeniu. WARUNKI TECHNICZNE 2017 KALKULACJE Dzięki zastosowaniu gazu (ziemnego lub LPG) jako paliwa, możliwe jest uzyskanie niskich sezonowych kosztów eksploatacyjnych w porównaniu do sprężarkowej pompy ciepła zasilanej energią elektryczną czy aktualnie bardzo popularnego gazowego kotła kondensacyjnego. Poniższe kalkulacje wykonane zostały dla budynku o zapotrzebowaniu na energię cieplną wynoszącym 18 kw i wykorzystującego niskotemperaturowe (35 C) ogrzewanie podłogowe jako odbiornik. Jako źródło szczytowe dla gazowej absorpcyjnej pompy ciepła K18 oraz sprężarkowej pompy ciepła przyjęto dogrzew elektryczny. Do obliczeń przyjęto następujące wielkości: Roczny koszt ogrzewania: Cena gazu za m 3 Cena prądu za kwh Cena pelletu za kg 1,90 zł 0,56 zł 0,93 zł Gazowa pompa ciepła K18 Sprężarkowa pompa ciepła powietrze woda zł zł Ilość kwh z m³ gazu Ilość kwh z kg pelletu 9,5 kwh 5,08 kwh Gazowy kocioł kondensacyjny Kocioł na pellet zł zł 0 zł 1000 zł 2000 zł 3000 zł 4000 zł 5000 zł 6 Gazuno Gazowe Pompy Ciepła

7 ZALETY GAZOWEJ POMPY CIEPŁA K18 GAZ 100% G.U.E. (ang. Gas Utilization Efficiency) efektywność wykorzystania gazu 171% EFEKTYWNOŚĆ DO POWIETRZE 71% Energia odnawialna pochodząca z powietrza. m 2 Zewnętrzny montaż wyklucza konieczość tworzenia i utrzymania kotłowni, jak również budowy kosztownego komina, dzięki temu inwestor oszczędza pieniądze oraz zyskuje dodatkową przestrzeń użytkową. Najwyższa klasa energetyczna: A++ oznacza wysoką efektywność rzędu 171%, co przekłada się na niższe koszty ogrzewania czyli znaczne oszczędności. Zewnętrzna instalacja, nie wymusza wprowadzania instalacji gazowej do budynku, co powoduje zwiększenie bezpieczeństwa. Wykorzystanie odnawialnych źródeł energii daje możliwość dofinansowania, dzięki czemu inwestor ponosi tylko część kosztów. Wykorzystanie gazu jako paliwa jest bardziej ekologiczne niż w przypadku innych paliw, tym samym zmniejsza się emisja zanieczyszczeń do atmosfery. Urządzenie montowane na dworze, jest bardzo ciche, tym samym zapewnia komfort osobom przebywającym w domu i ogrodzie. Gazuno Gazowe Pompy Ciepła 7

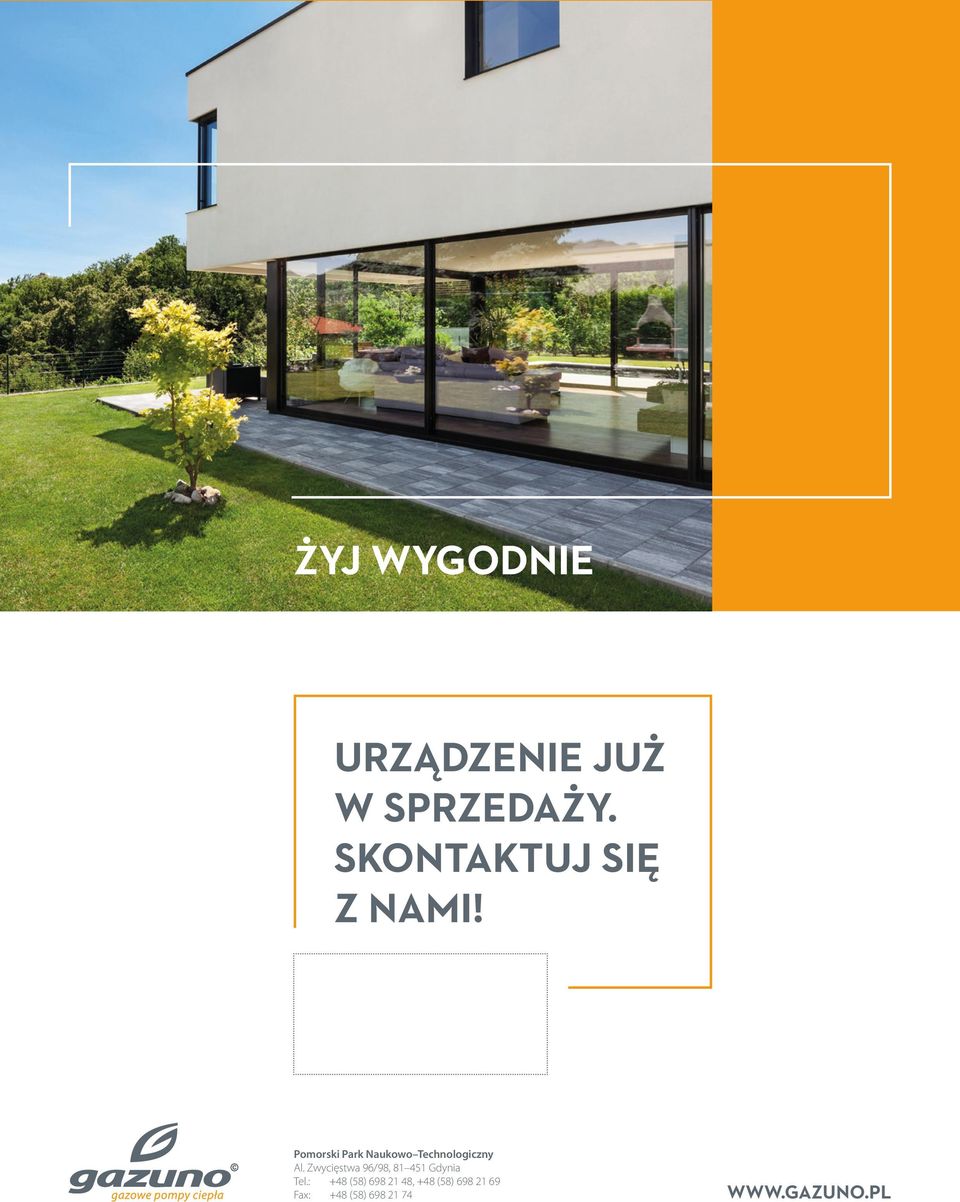

8 ŻYJ WYGODNIE URZĄDZENIE JUŻ W SPRZEDAŻY. SKONTAKTUJ SIĘ Z NAMI! Pomorski Park Naukowo Technologiczny Al. Zwycięstwa 96/98, Gdynia Tel.: +48 (58) , +48 (58) Fax: +48 (58)
