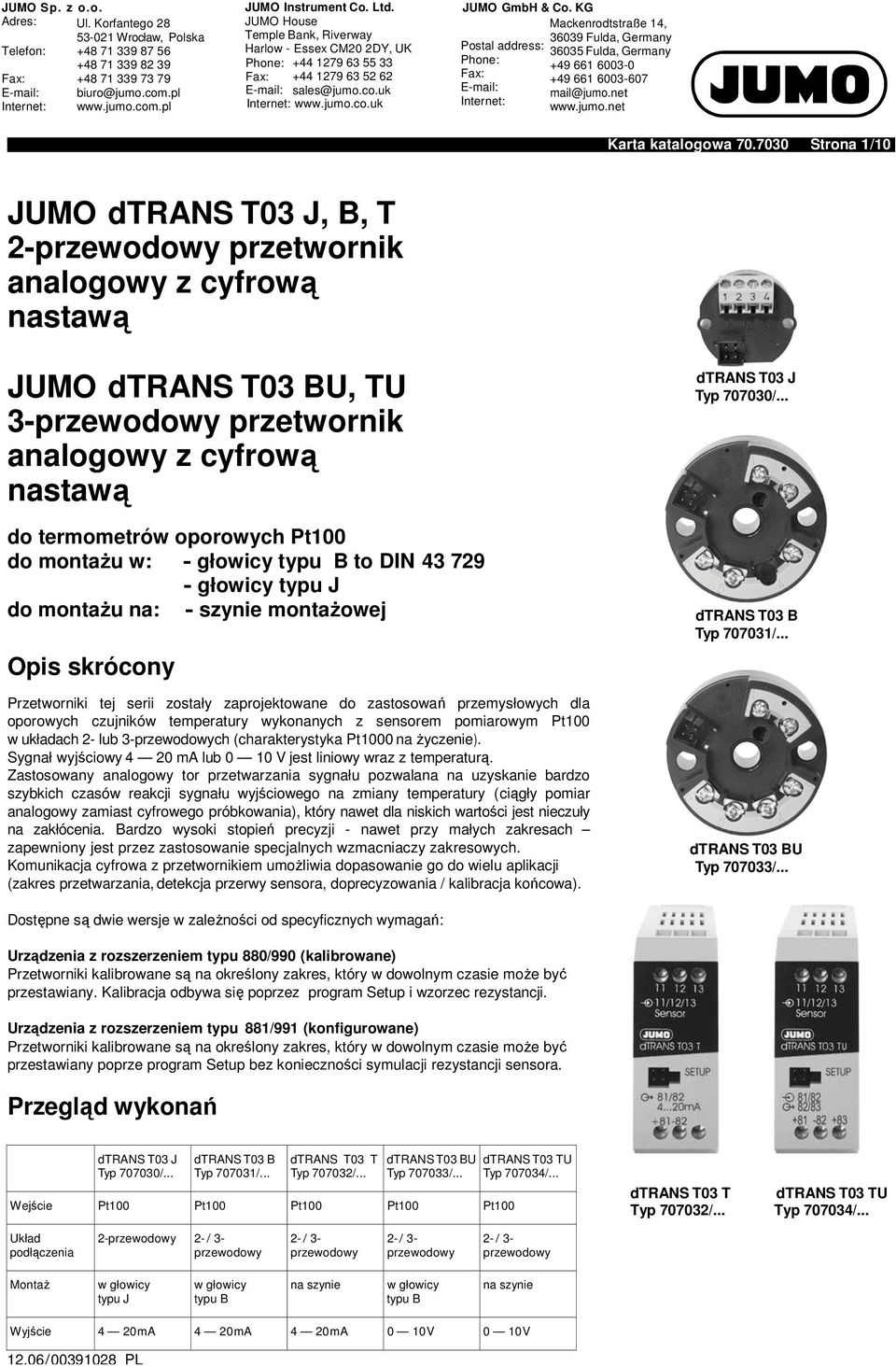

1 JUMO Sp. z o.o. Adres: Ul. Korfantego 28 Telefon: Fax: Internet: Wrocław, Polska biuro@jumo.com.pl JUMO Instrument Co. Ltd. JUMO House Temple Bank, Riverway Harlow Essex CM20 2DY, UK Phone: Fax: sales@jumo.co.uk Internet: JUMO GmbH & Co. KG Mackenrodtstraße 14, Postal address: Phone: Fax: Internet: Fulda, Germany Fulda, Germany mail@jumo.net Karta katalogowa Strona 1/10 JUMO, B, T 2przewodowy przetwornik analogowy z cyfrową nastawą JUMO, TU 3przewodowy przetwornik analogowy z cyfrową nastawą do termometrów oporowych Pt100 do montaŝu w: głowicy typu B to DIN głowicy typu J do montaŝu na: szynie montaŝowej Opis skrócony Przetworniki tej serii zostały zaprojektowane do zastosowań przemysłowych dla oporowych czujników temperatury wykonanych z sensorem pomiarowym Pt100 w układach 2 lub 3przewodowych (charakterystyka Pt1000 na Ŝyczenie). Sygnał wyjściowy 4 20 ma lub 0 10 V jest liniowy wraz z temperaturą. Zastosowany analogowy tor przetwarzania sygnału pozwalana na uzyskanie bardzo szybkich czasów reakcji sygnału wyjściowego na zmiany temperatury (ciągły pomiar analogowy zamiast cyfrowego próbkowania), który nawet dla niskich wartości jest nieczuły na zakłócenia. Bardzo wysoki stopień precyzji nawet przy małych zakresach zapewniony jest przez zastosowanie specjalnych wzmacniaczy zakresowych. Komunikacja cyfrowa z przetwornikiem umoŝliwia dopasowanie go do wielu aplikacji (zakres przetwarzania, detekcja przerwy sensora, doprecyzowania / kalibracja końcowa). Typ /... Typ /... Typ /... Dostępne są dwie wersje w zaleŝności od specyficznych wymagań: Urządzenia z rozszerzeniem typu 880/990 (kalibrowane) Przetworniki kalibrowane są na określony zakres, który w dowolnym czasie moŝe być przestawiany. Kalibracja odbywa się poprzez program Setup i wzorzec rezystancji. Urządzenia z rozszerzeniem typu 881/991 (konfigurowane) Przetworniki kalibrowane są na określony zakres, który w dowolnym czasie moŝe być przestawiany poprze program Setup bez konieczności symulacji rezystancji sensora. Przegląd wykonań Typ /... Typ /... dtrans T03 T Typ /... Typ /... Wejście Pt100 Pt100 Pt100 Pt100 Pt100 dtrans T03 TU Typ /... dtrans T03 T dtrans T03 TU Typ /... Typ /... Układ podłączenia 2przewodowy 2 / 3 przewodowy 2 / 3 przewodowy 2 / 3 przewodowy 2 / 3 przewodowy MontaŜ w głowicy typu J w głowicy typu B na szynie w głowicy typu B na szynie Wyjście 4 20 ma 4 20 ma 4 20 ma 0 10 V 0 10 V

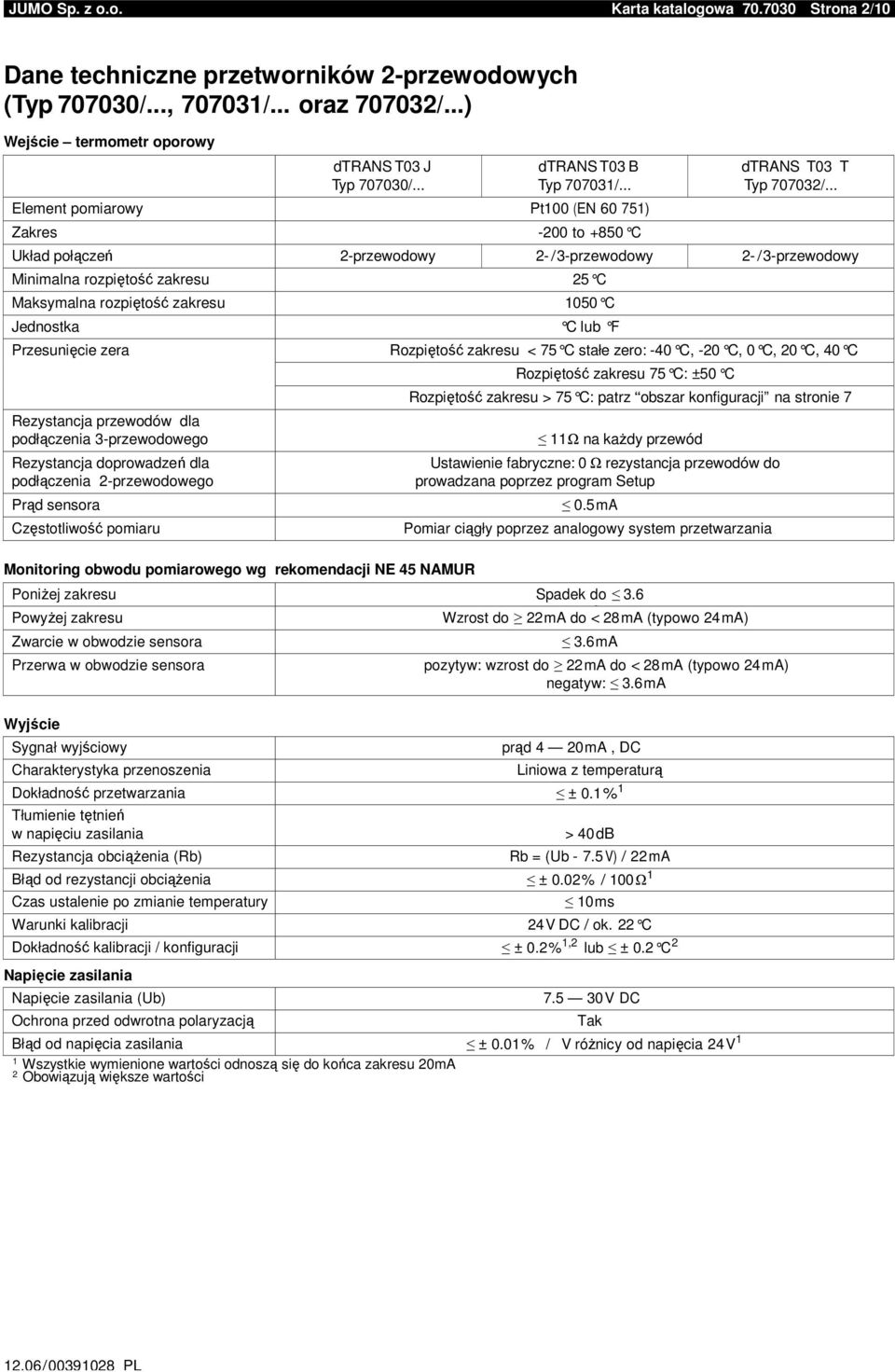

2 JUMO Sp. z o.o. Karta katalogowa Strona 2/10 Dane techniczne przetworników 2przewodowych (Typ /..., /... oraz /...) Wejście termometr oporowy Typ /... Typ /... Element pomiarowy Pt100 (EN ) Zakres 200 to 850 C dtrans T03 T Typ /... Układ połączeń 2przewodowy 2 / 3przewodowy 2 / 3przewodowy Minimalna rozpiętość zakresu 25 C Maksymalna rozpiętość zakresu 1050 C Jednostka C lub F Przesunięcie zera Rezystancja przewodów dla podłączenia 3przewodowego Rezystancja doprowadzeń dla podłączenia 2przewodowego Prąd sensora Częstotliwość pomiaru Monitoring obwodu pomiarowego wg rekomendacji NE 45 NAMUR Rozpiętość zakresu < 75 C stałe zero: 40 C, 20 C, 0 C, 20 C, 40 C Rozpiętość zakresu 75 C: ±50 C Rozpiętość zakresu > 75 C: patrz obszar konfiguracji na stronie 7 11 Ω na kaŝdy przewód Ustawienie fabryczne: 0 Ω rezystancja przewodów do prowadzana poprzez program Setup 0.5 ma Pomiar ciągły poprzez analogowy system przetwarzania PoniŜej zakresu Spadek do 3.6 PowyŜej zakresu Wzrost do 22 ma do ma < 28 ma (typowo 24 ma) Zwarcie w obwodzie sensora Przerwa w obwodzie sensora Wyjście Sygnał wyjściowy 3.6 ma pozytyw: wzrost do 22 ma do < 28 ma (typowo 24 ma) negatyw: 3.6 ma prąd 4 20 ma, DC Charakterystyka przenoszenia Liniowa z temperaturą Dokładność przetwarzania ± 0.1 % 1 Tłumienie tętnień w napięciu zasilania > 40 db Rezystancja obciąŝenia (Rb) Rb = (Ub 7.5 V) / 22 ma Błąd od rezystancji obciąŝenia ± 0.02 % / 100 Ω 1 Czas ustalenie po zmianie temperatury 10 ms Warunki kalibracji 24 V DC / ok. 22 C Dokładność kalibracji / konfiguracji ± 0.2 % 1,2 lub ± 0.2 C 2 (Ub) Ochrona przed odwrotna polaryzacją V DC Błąd od napięcia zasilania ± 0.01 % / V róŝnicy od napięcia 24 V 1 1 Wszystkie wymienione wartości odnoszą się do końca zakresu 20mA 2 Obowiązują większe wartości Tak

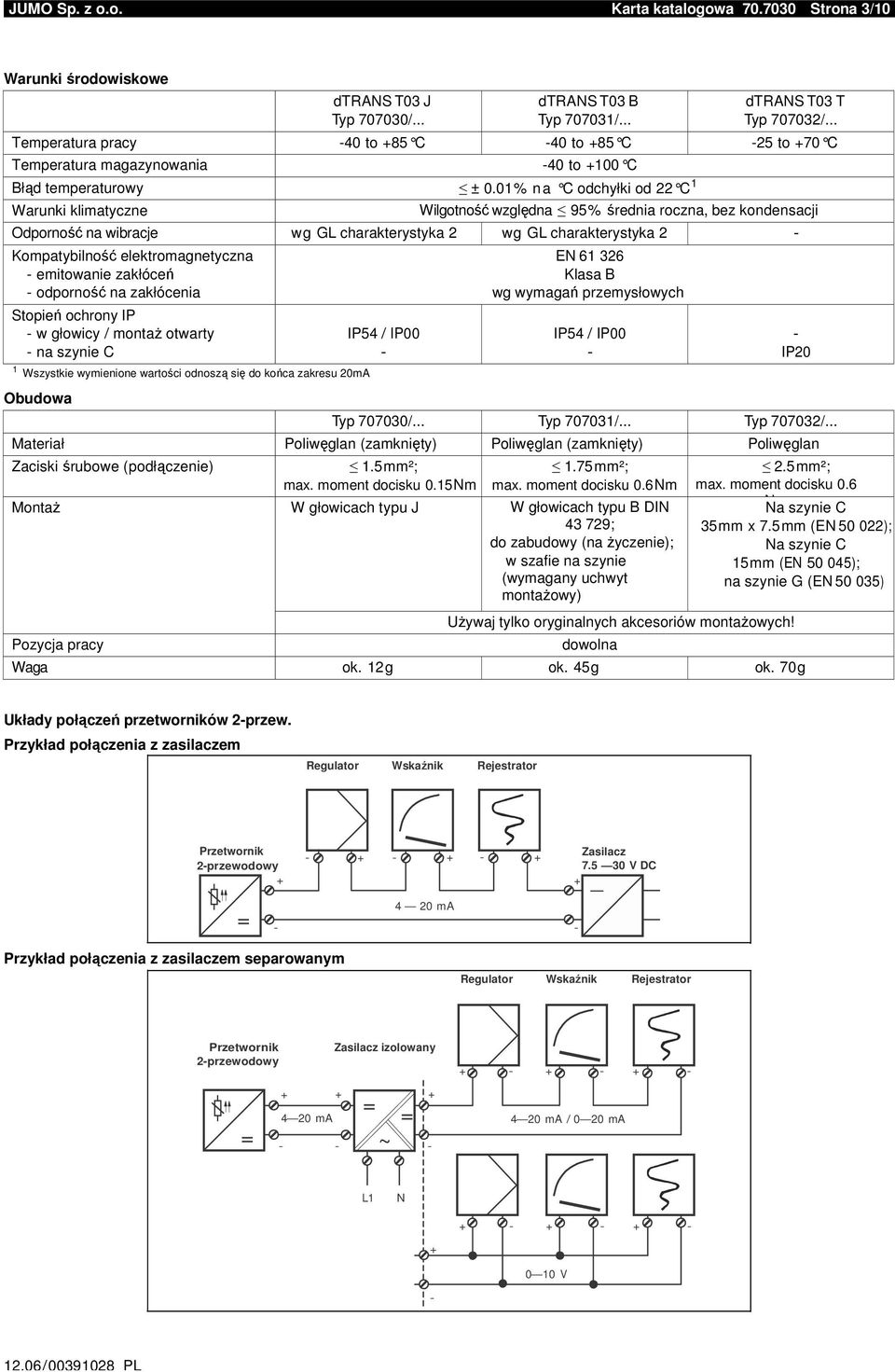

3 JUMO Sp. z o.o. Karta katalogowa Strona 3/10 Warunki środowiskowe Typ /... Typ /... dtrans T03 T Typ /... Temperatura pracy 40 to 85 C 40 to 85 C 25 to 70 C Temperatura magazynowania 40 to 100 C Błąd temperaturowy ± 0.01 % na C odchyłki od 22 C 1 Warunki klimatyczne Wilgotność względna 95 % średnia roczna, bez kondensacji Odporność na wibracje wg GL charakterystyka 2 wg GL charakterystyka 2 Kompatybilność elektromagnetyczna emitowanie zakłóceń odporność na zakłócenia Stopień ochrony IP w głowicy / montaŝ otwarty na szynie C 1 Wszystkie wymienione wartości odnoszą się do końca zakresu 20mA Obudowa IP54 / IP00 EN Klasa B wg wymagań przemysłowych IP54 / IP00 IP20 Typ /... Typ /... Typ /... Materiał Poliwęglan (zamknięty) Poliwęglan (zamknięty) Poliwęglan Zaciski śrubowe (podłączenie) MontaŜ Pozycja pracy 1.5 mm²; max. moment docisku 0.15 Nm W głowicach typu J 1.75 mm²; max. moment docisku 0.6 Nm W głowicach typu B DIN ; do zabudowy (na Ŝyczenie); w szafie na szynie (wymagany uchwyt montaŝowy) 2.5 mm²; max. moment docisku 0.6 Nm Na szynie C 35 mm x 7.5 mm (EN ); Na szynie C 15 mm (EN ); na szynie G (EN ) UŜywaj tylko oryginalnych akcesoriów montaŝowych! dowolna Waga ok. 12 g ok. 45 g ok. 70 g Układy połączeń przetworników 2przew. Przykład połączenia z zasilaczem Regulator Wskaźnik Rejestrator Przetwornik 2przewodowy Zasilacz V DC _ 4 20 ma = ~ Przykład połączenia z zasilaczem separowanym Regulator Wskaźnik Rejestrator Przetwornik 2przewodowy Zasilacz izolowany = 4 20 ma = 4 20 ma / 0 20 ma = ~ L1 N 0 10 V

4 JUMO Sp. z o.o. Karta katalogowa Strona 4/10 Dane techniczne przetworników 3przewodowych (Typ /... oraz /...) Wejście pomiarowe termometr oporowy Typ /... Element pomiarowy Pt100 (EN ) Zakres 200 to 850 C Układ połączeń 2 / 3przewodowy Minimalna rozpiętość zakresu 25 C Maksymalna rozpiętość zakresu 1050 C Jednostka C lub F Przesunięcie zera Rezystancja przewodów dla podłączenia 3przewodowego Rezystancja doprowadzeń dla podłączenia 2przewodowego Prąd sensora Częstotliwość pomiaru Monitoring obwodu pomiarowego wg rekomendacji NE 45 NAMUR PoniŜej zakresu dtrans T03 TU Typ /... Rozpiętość zakresu < 75 C stałe zero: 40 C, 20 C, 0 C, 20 C, 40 C Rozpiętość zakresu 75 C: ±50 C Rozpiętość zakresu > 75 C: patrz obszar konfiguracji na stronie 7 11 Ω na kaŝdy przewód Ustawienie fabryczne: 0 Ω rezystancja przewodów do prowadzana poprzez program Setup 0.5 ma Pomiar ciągły poprzez analogowy system przetwarzania PowyŜej zakresu Wzrost do > 11 V do < 14 V (typowo 12 V) Zwarcie w obwodzie sensora Przerwa w obwodzie sensora pozytyw: wzrost do > 11 V do < 14 V (typowo 12 V) negatyw: 0 V Wyjście Sygnał wyjściowy Napięcie 0 10 V Charakterystyka przenoszenia Liniowa z DC temperaturą Dokładność przetwarzania ± 0.2 % 1 Tłumienie tętnień w napięciu zasilania Rezystancja obciąŝenia (Rb) 0V 0 V > 40 db 10 kω Błąd od rezystancji obciąŝenia ± 0.1 % Czas ustalenie po zmianie temperatury 10 ms Warunki kalibracji 24 V DC / ok. 22 C Dokładność kalibracji / konfiguracji ± 0.2 % 1.2 lub ± 0.2 C 2 (Ub) V DC Ochrona przed odwrotna polaryzacją Tak Błąd od napięcia zasilania ± 0.01 % / V odchyłki od 24 V 1 1 Wszystkie wymienione wartości odnoszą się do końca zakresu 10 V 2 Obowiązują większe wartości

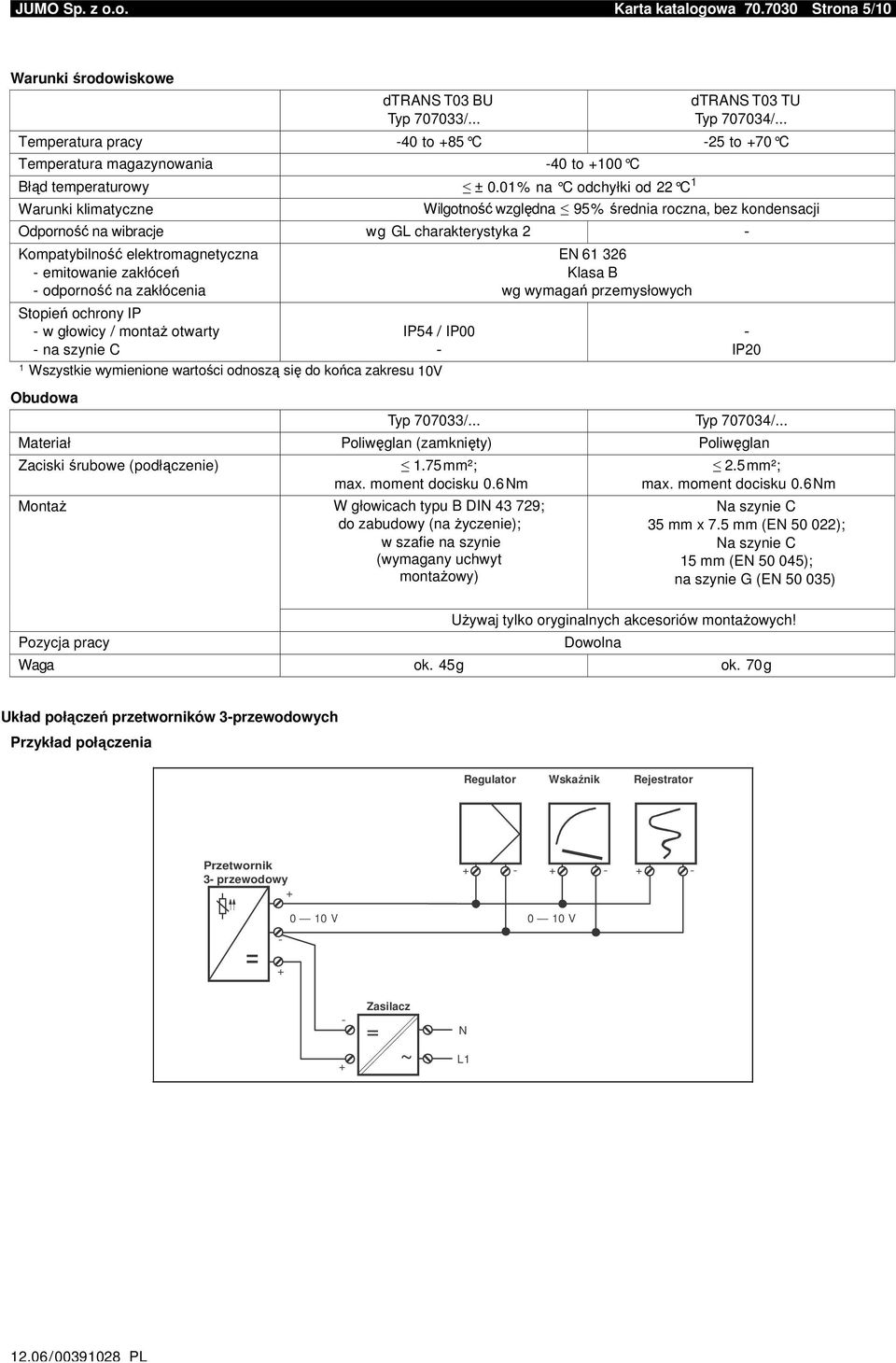

5 JUMO Sp. z o.o. Karta katalogowa Strona 5/10 Warunki środowiskowe Typ /... dtrans T03 TU Typ /... Temperatura pracy 40 to 85 C 25 to 70 C Temperatura magazynowania 40 to 100 C Błąd temperaturowy ± 0.01 % na C odchyłki od 22 C 1 Warunki klimatyczne Wilgotność względna 95 % średnia roczna, bez kondensacji Odporność na wibracje wg GL charakterystyka 2 Kompatybilność elektromagnetyczna emitowanie zakłóceń odporność na zakłócenia Stopień ochrony IP w głowicy / montaŝ otwarty na szynie C IP54 / IP00 1 Wszystkie wymienione wartości odnoszą się do końca zakresu 10V Obudowa EN Klasa B wg wymagań przemysłowych IP20 Typ /... Typ /... Materiał Poliwęglan (zamknięty) Poliwęglan Zaciski śrubowe (podłączenie) MontaŜ Pozycja pracy 1.75 mm²; max. moment docisku 0.6 Nm W głowicach typu B DIN ; do zabudowy (na Ŝyczenie); w szafie na szynie (wymagany uchwyt montaŝowy) 2.5 mm²; max. moment docisku 0.6 Nm Na szynie C 35 mm x 7.5 mm (EN ); Na szynie C 15 mm (EN ); na szynie G (EN ) UŜywaj tylko oryginalnych akcesoriów montaŝowych! Dowolna Waga ok. 45 g ok. 70 g Układ połączeń przetworników 3przewodowych Przykład połączenia Regulator Wskaźnik Rejestrator Przetwornik 3 przewodowy = 0 10 V 0 10 V Zasilacz = N ~ L1

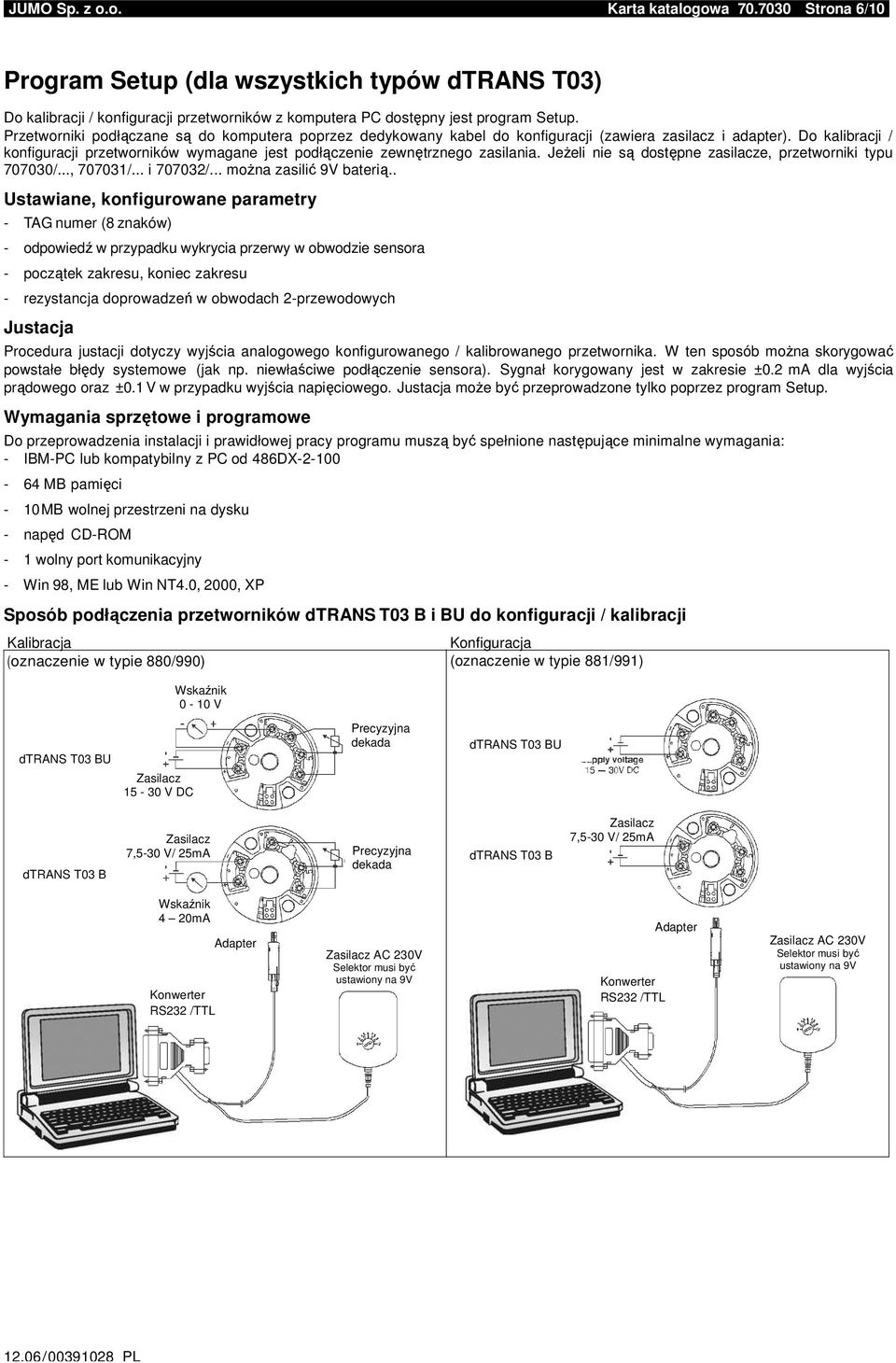

6 JUMO Sp. z o.o. Karta katalogowa Strona 6/10 Program Setup (dla wszystkich typów dtrans T03) Do kalibracji / konfiguracji przetworników z komputera PC dostępny jest program Setup. Przetworniki podłączane są do komputera poprzez dedykowany kabel do konfiguracji (zawiera zasilacz i adapter). Do kalibracji / konfiguracji przetworników wymagane jest podłączenie zewnętrznego zasilania. JeŜeli nie są dostępne zasilacze, przetworniki typu /..., /... i /... moŝna zasilić 9V baterią.. Ustawiane, konfigurowane parametry TAG numer (8 znaków) odpowiedź w przypadku wykrycia przerwy w obwodzie sensora początek zakresu, koniec zakresu rezystancja doprowadzeń w obwodach 2przewodowych Justacja Procedura justacji dotyczy wyjścia analogowego konfigurowanego / kalibrowanego przetwornika. W ten sposób moŝna skorygować powstałe błędy systemowe (jak np. niewłaściwe podłączenie sensora). Sygnał korygowany jest w zakresie ±0.2 ma dla wyjścia prądowego oraz ±0.1 V w przypadku wyjścia napięciowego. Justacja moŝe być przeprowadzone tylko poprzez program Setup. Wymagania sprzętowe i programowe Do przeprowadzenia instalacji i prawidłowej pracy programu muszą być spełnione następujące minimalne wymagania: IBMPC lub kompatybilny z PC od 486DX MB pamięci 10 MB wolnej przestrzeni na dysku napęd CDROM 1 wolny port komunikacyjny Win 98, ME lub Win NT4.0, 2000, XP Sposób podłączenia przetworników i BU do konfiguracji / kalibracji Kalibracja (oznaczenie w typie 880/990) Wskaźnik 0 10 V Konfiguracja (oznaczenie w typie 881/991) Zasilacz V DC Precyzyjna dekada Zasilacz 7,530 V/ 25mA Precyzyjna dekada Zasilacz 7,530 V/ 25mA Wskaźnik 4 20mA Konwerter RS232 /TTL Adapter Zasilacz AC 230V Selektor musi być ustawiony na 9V Konwerter RS232 /TTL Adapter Zasilacz AC 230V Selektor musi być ustawiony na 9V

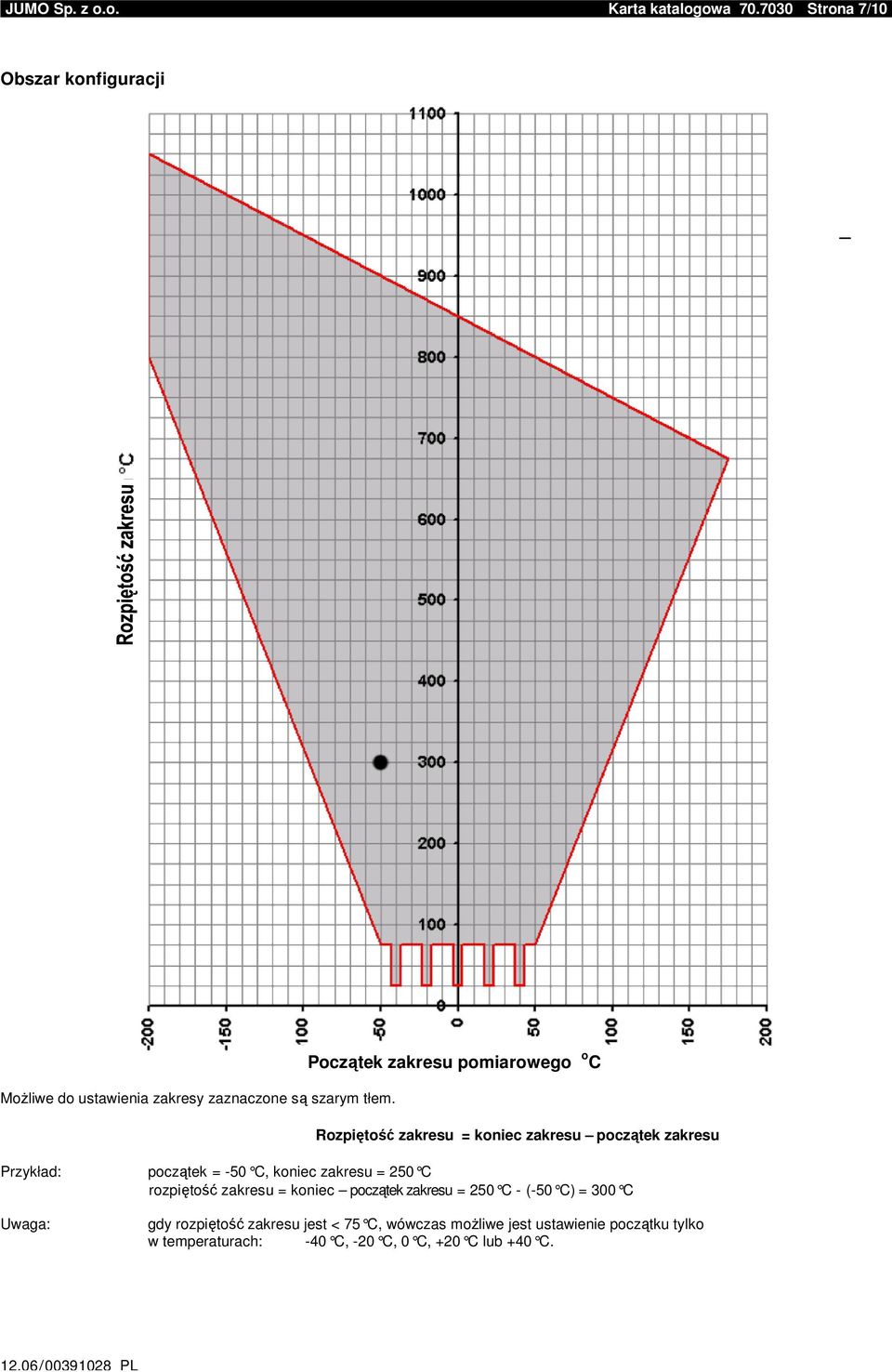

7 JUMO Sp. z o.o. Karta katalogowa Strona 7/10 Obszar konfiguracji MoŜliwe do ustawienia zakresy zaznaczone są szarym tłem. Początek zakresu pomiarowego o C Rozpiętość zakresu = koniec zakresu początek zakresu Przykład: początek = 50 C, koniec zakresu = 250 C rozpiętość zakresu = koniec początek zakresu = 250 C (50 C) = 300 C Uwaga: gdy rozpiętość zakresu jest < 75 C, wówczas moŝliwe jest ustawienie początku tylko w temperaturach: 40 C, 20 C, 0 C, 20 C lub 40 C.

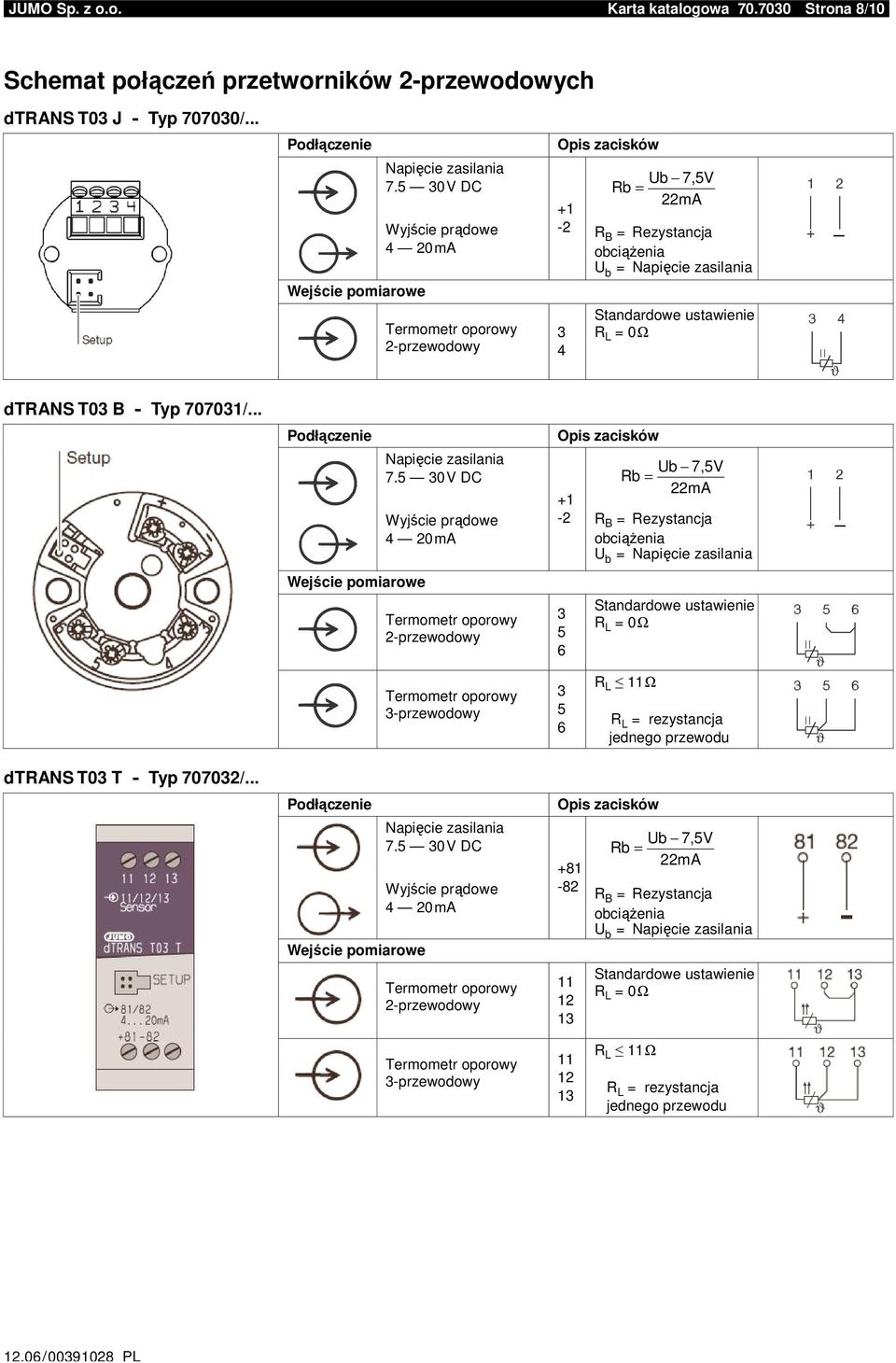

8 JUMO Sp. z o.o. Karta katalogowa Strona 8/10 Schemat połączeń przetworników 2przewodowych Typ /... Podłączenie Wejście pomiarowe V DC Wyjście prądowe 4 20 ma 2przewodowy Opis zacisków Ub 7,5V Rb = 22mA R B = Rezystancja obciąŝenia U b = Standardowe ustawienie R L = 0 Ω Typ /... Podłączenie V DC Wyjście prądowe 4 20 ma Opis zacisków 1 2 Ub 7,5V Rb = 22mA R B = Rezystancja obciąŝenia U b = Wejście pomiarowe 2przewodowy 3przewodowy Standardowe ustawienie R L = 0 Ω R L 11 Ω R L = rezystancja jednego przewodu dtrans T03 T Typ /... Podłączenie Wejście pomiarowe V DC Wyjście prądowe 4 20 ma 2przewodowy Opis zacisków Ub 7,5V Rb = 22mA R B = Rezystancja obciąŝenia U b = Standardowe ustawienie R L = 0 Ω 3przewodowy R L 11 Ω R L = rezystancja jednego przewodu

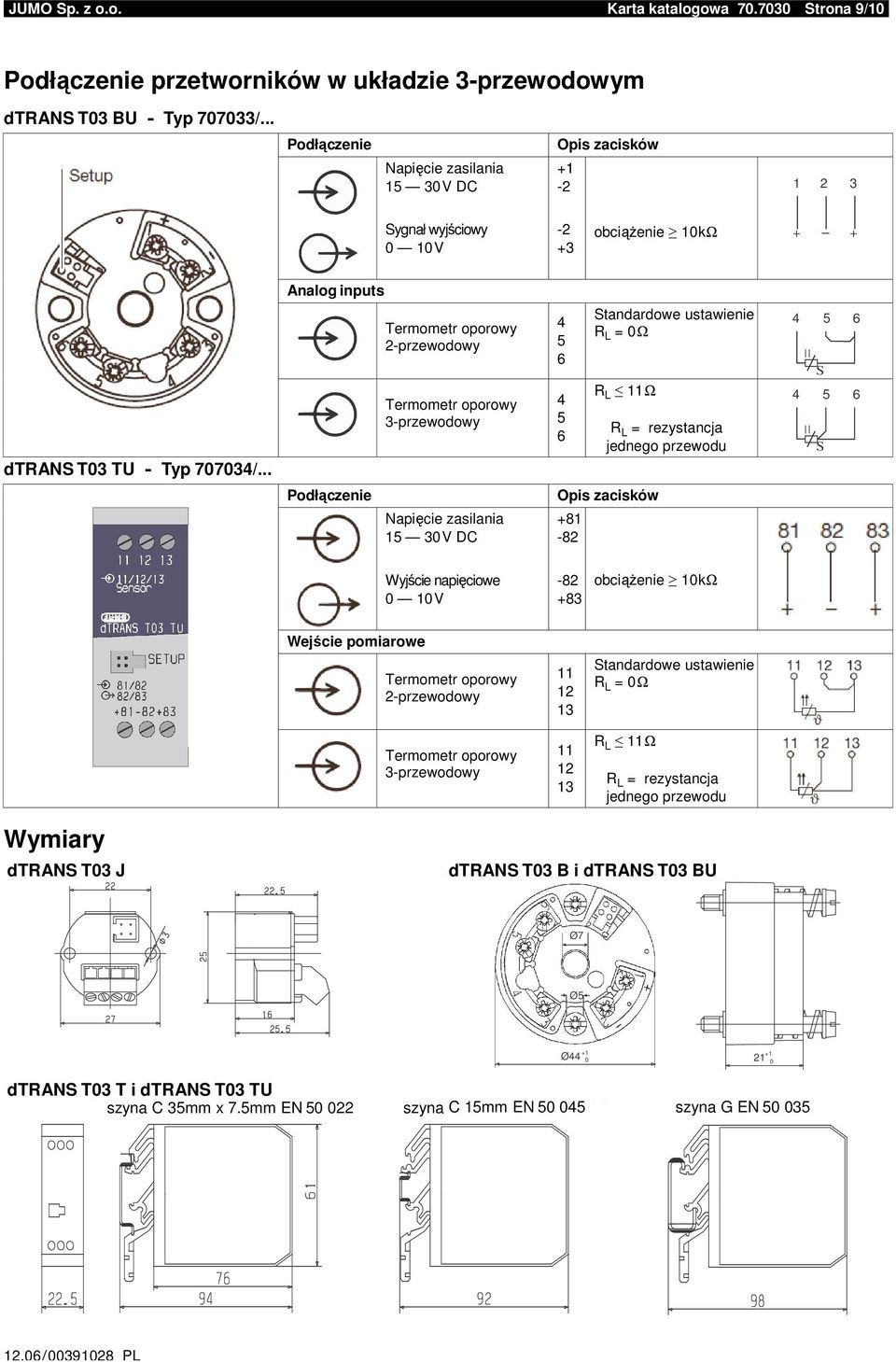

9 JUMO Sp. z o.o. Karta katalogowa Strona 9/10 Podłączenie przetworników w układzie 3przewodowym Typ /... Podłączenie V DC Opis zacisków Sygnał wyjściowy 0 10 V 2 3 obciąŝenie 10 kω Analog inputs dtrans T03 TU Typ /... 2przewodowy 3przewodowy Standardowe ustawienie R L = 0 Ω R L 11 Ω R L = rezystancja jednego przewodu S S Podłączenie V DC Opis zacisków Wyjście napięciowe 0 10 V obciąŝenie 10 kω Wejście pomiarowe 2przewodowy 3przewodowy Standardowe ustawienie R L = 0 Ω R L 11 Ω R L = rezystancja jednego przewodu Wymiary i Ø7 Ø5 Ø dtrans T03 T i dtrans T03 TU szyna C 35mm x 7.5mm EN szyna C 15mm EN szyna G EN

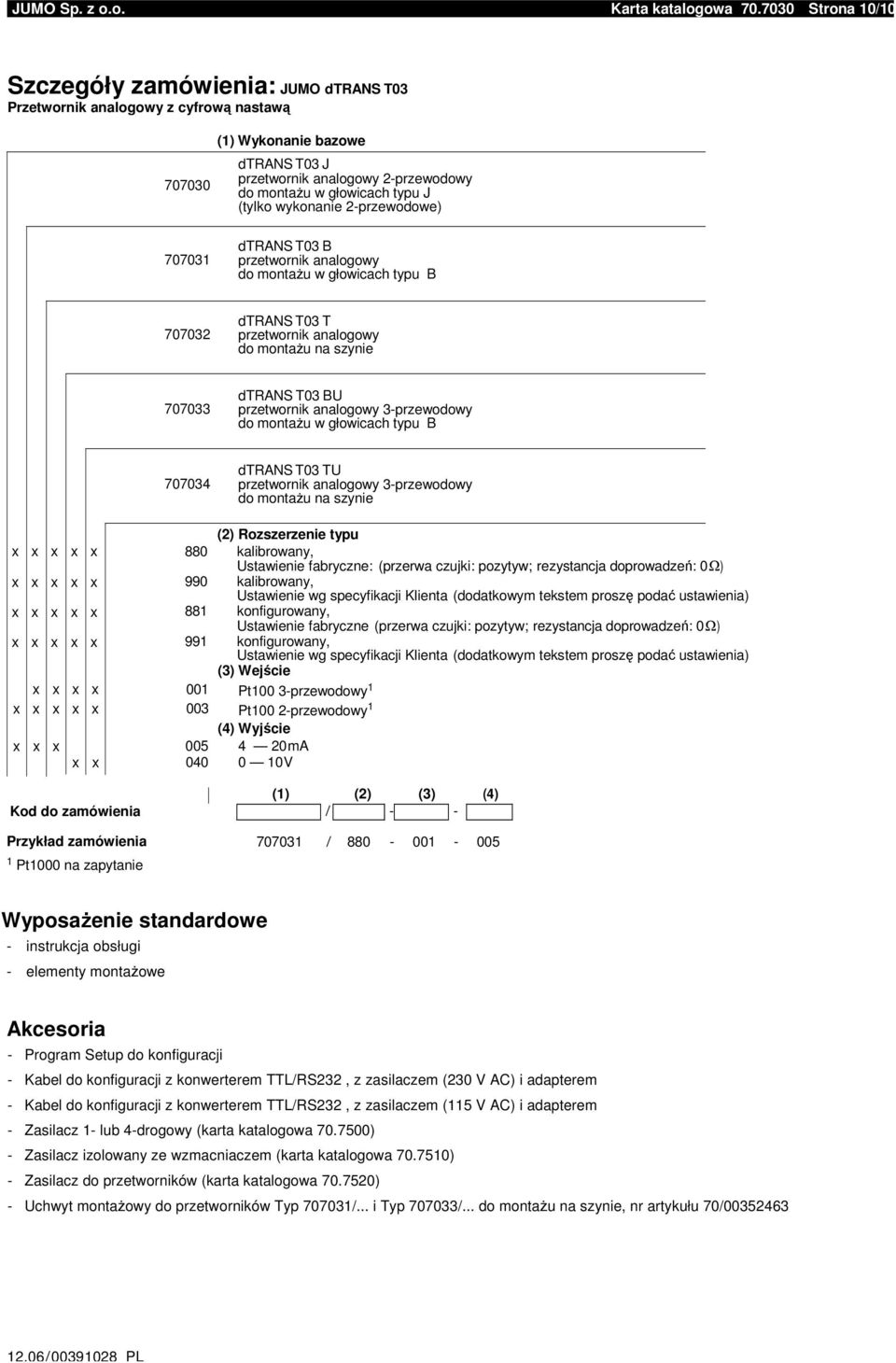

10 JUMO Sp. z o.o. Karta katalogowa Strona 10/10 Szczegóły zamówienia: JUMO dtrans T03 Przetwornik analogowy z cyfrową nastawą (1) Wykonanie bazowe przetwornik analogowy 2przewodowy do montaŝu w głowicach typu J (tylko wykonanie 2przewodowe) przetwornik analogowy do montaŝu w głowicach typu B dtrans T03 T przetwornik analogowy do montaŝu na szynie przetwornik analogowy 3przewodowy do montaŝu w głowicach typu B dtrans T03 TU przetwornik analogowy 3przewodowy do montaŝu na szynie (2) Rozszerzenie typu x x x x x 880 kalibrowany, Ustawienie fabryczne: (przerwa czujki: pozytyw; rezystancja doprowadzeń: 0 Ω) x x x x x 990 kalibrowany, Ustawienie wg specyfikacji Klienta (dodatkowym tekstem proszę podać ustawienia) x x x x x 881 konfigurowany, Ustawienie fabryczne (przerwa czujki: pozytyw; rezystancja doprowadzeń: 0 Ω) x x x x x 991 konfigurowany, Ustawienie wg specyfikacji Klienta (dodatkowym tekstem proszę podać ustawienia) (3) Wejście x x x x 001 Pt100 3przewodowy 1 x x x x x 003 Pt100 2przewodowy 1 (4) Wyjście x x x ma x x V (1) (2) (3) (4) Kod do zamówienia / Przykład zamówienia / Pt1000 na zapytanie WyposaŜenie standardowe instrukcja obsługi elementy montaŝowe Akcesoria Program Setup do konfiguracji Kabel do konfiguracji z konwerterem TTL/RS232, z zasilaczem (230 V AC) i adapterem Kabel do konfiguracji z konwerterem TTL/RS232, z zasilaczem (115 V AC) i adapterem Zasilacz 1 lub 4drogowy (karta katalogowa ) Zasilacz izolowany ze wzmacniaczem (karta katalogowa ) Zasilacz do przetworników (karta katalogowa ) Uchwyt montaŝowy do przetworników Typ /... i Typ /... do montaŝu na szynie, nr artykułu 70/
