1 REGULUS -system CANAL REGULUS -system CANAL VENT OGRZEWANIE PODŁOGOWE KANAŁOWE euro

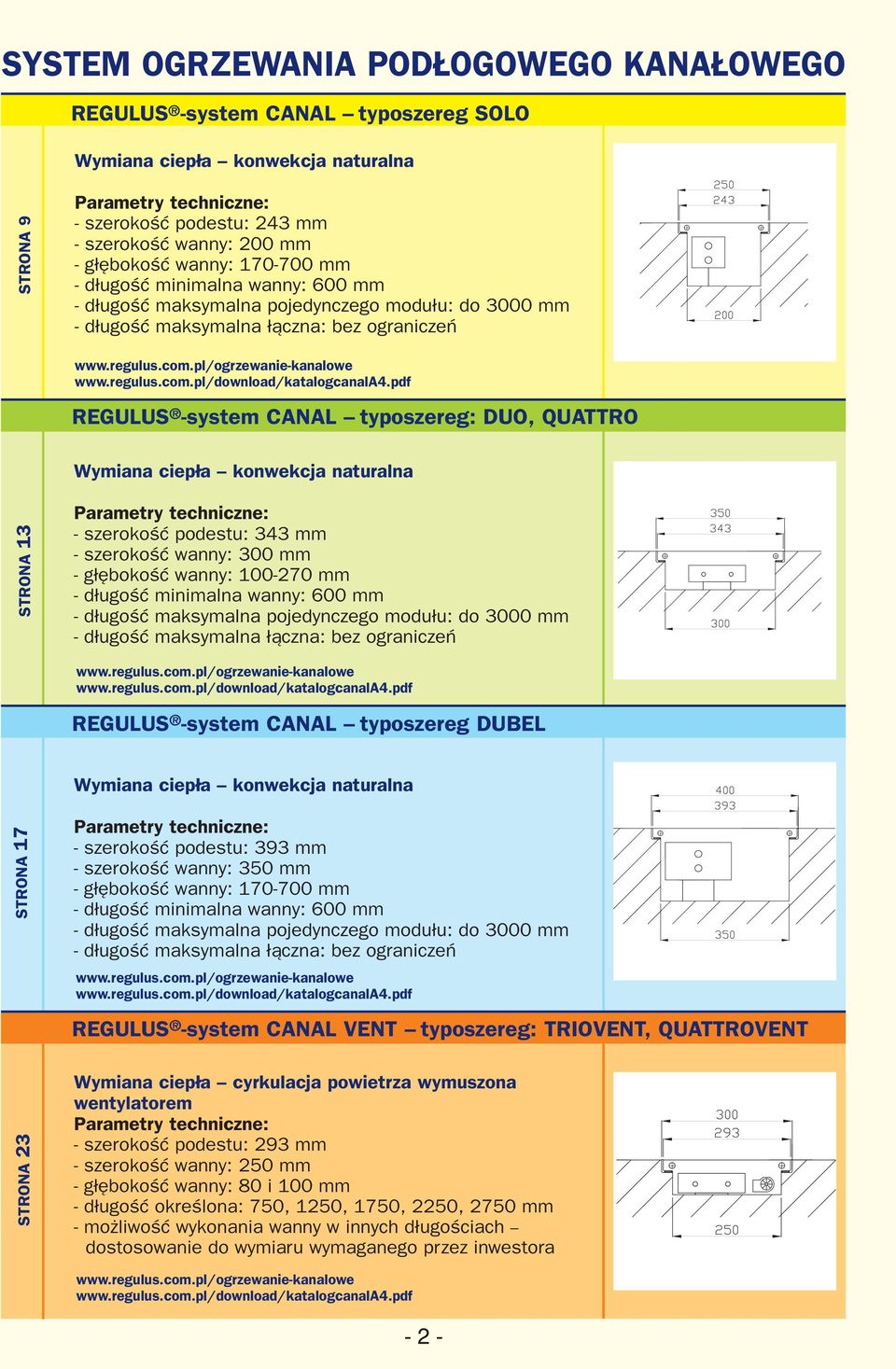

2 SYSTEM OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO REGULUS -system CANAL Wymiana ciepła konwekcja naturalna typoszereg SOLO STRONA 9 Parametry techniczne: - szerokość podestu: 243 mm - szerokość wanny: 200 mm - głębokość wanny: mm - długość minimalna wanny: 600 mm - długość maksymalna pojedynczego modułu: do 3000 mm - długość maksymalna łączna: bez ograniczeń REGULUS -system CANAL typoszereg: DUO, QUATTRO Wymiana ciepła konwekcja naturalna STRONA 13 Parametry techniczne: - szerokość podestu: 343 mm - szerokość wanny: 300 mm - głębokość wanny: mm - długość minimalna wanny: 600 mm - długość maksymalna pojedynczego modułu: do 3000 mm - długość maksymalna łączna: bez ograniczeń REGULUS -system CANAL typoszereg DUBEL Wymiana ciepła konwekcja naturalna STRONA 17 STRONA 23 Parametry techniczne: - szerokość podestu: 393 mm - szerokość wanny: 350 mm - głębokość wanny: mm - długość minimalna wanny: 600 mm - długość maksymalna pojedynczego modułu: do 3000 mm - długość maksymalna łączna: bez ograniczeń REGULUS -system CANAL VENT Wymiana ciepła cyrkulacja powietrza wymuszona wentylatorem Parametry techniczne: - szerokość podestu: 293 mm - szerokość wanny: 250 mm - głębokość wanny: 80 i 100 mm - długość określona: 750, 1250, 1750, 2250, 2750 mm - możliwość wykonania wanny w innych długościach dostosowanie do wymiaru wymaganego przez inwestora typoszereg: TRIOVENT, QUATTROVENT

3 OGRZEWANIE PODŁOGOWE KANAŁOWE ZASTOSOWANIE Ogrzewanie pomieszczeń przy pomocy dynamicznie grzejących grzejników zabudowanych w podłodze stanowi doskonałą alternatywę dla ogrzewania podłogowego płaszczyznowego, czyli tzw. podłogówki. Wymienniki kanałowe działają niemal bezzwłocznie od uruchomienia ogrzewania. Główną wadą ciężkiej podłogówki (1 m2 waży od kg) jest jej ogromna bezwładność startowa. Podłogówka grzeje nadal, pomimo osiągnięcia zadanej temperatury. Jej samoregulacja jest procesem mało precyzyjnym i powolnym, i stanowi cechę każdej posadzki betonowej. Przy ogrzewaniu samą podłogówką, w okresach przejściowych, przy zmieniającej się gwałtownie aurze, precyzyjne wysterowanie temperatury wnętrza nie jest możliwe. Grzejniki kanałowe mogą ogrzewać pomieszczenia samodzielnie, szybko reagują na każde zapotrzebowanie na ciepło i są łatwym do sterowania elementem grzewczym. Grzejniki kanałowe mogą także pełnić funkcję ogrzewania wspomagającego, stanowiąc jego komponentę dynamiczną, używaną okresowo, właśnie w okresach przejściowych. Grzejniki kanałowe rozlokowane wzdłuż przeszkleń działają jako kurtyna ciepłego powietrza. Chronią pomieszczenie przed napływem zimnego powietrza z tarasów, balkonów, przed dużymi przeszkleniami, w wiatrołapach i korytarzach. Grzejąc przy pomocy kanałów grzewczych można ogrzewać wybrane, newralgiczne segmenty większych pomieszczeń, pomijając pozostałe ogrzewanie strefowe. Odpowiednie rozmieszczenie kanałów pozwala podzielić przestrzeń kombinacją kurtyn powietrznych. Grzejniki umieszczone w podłogowym kanale grzewczym nie ograniczają przestrzeni, są znakomitym rozwiązaniem do ogrzewania obiektów sportowych, budowli sakralnych, zabytkowych, lokali usługowych, salonów wystawienniczych, samochodowych i innych, w których poza funkcją grzania istotnym celem jest stałe utrzymanie dobrej widoczności przez witryny wystawowe. PODSTAWOWE ELEMENTY SKŁADOWE OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO podest kanału obramowanie podestu wymiennik kanałowy wanna kanału - 3 -

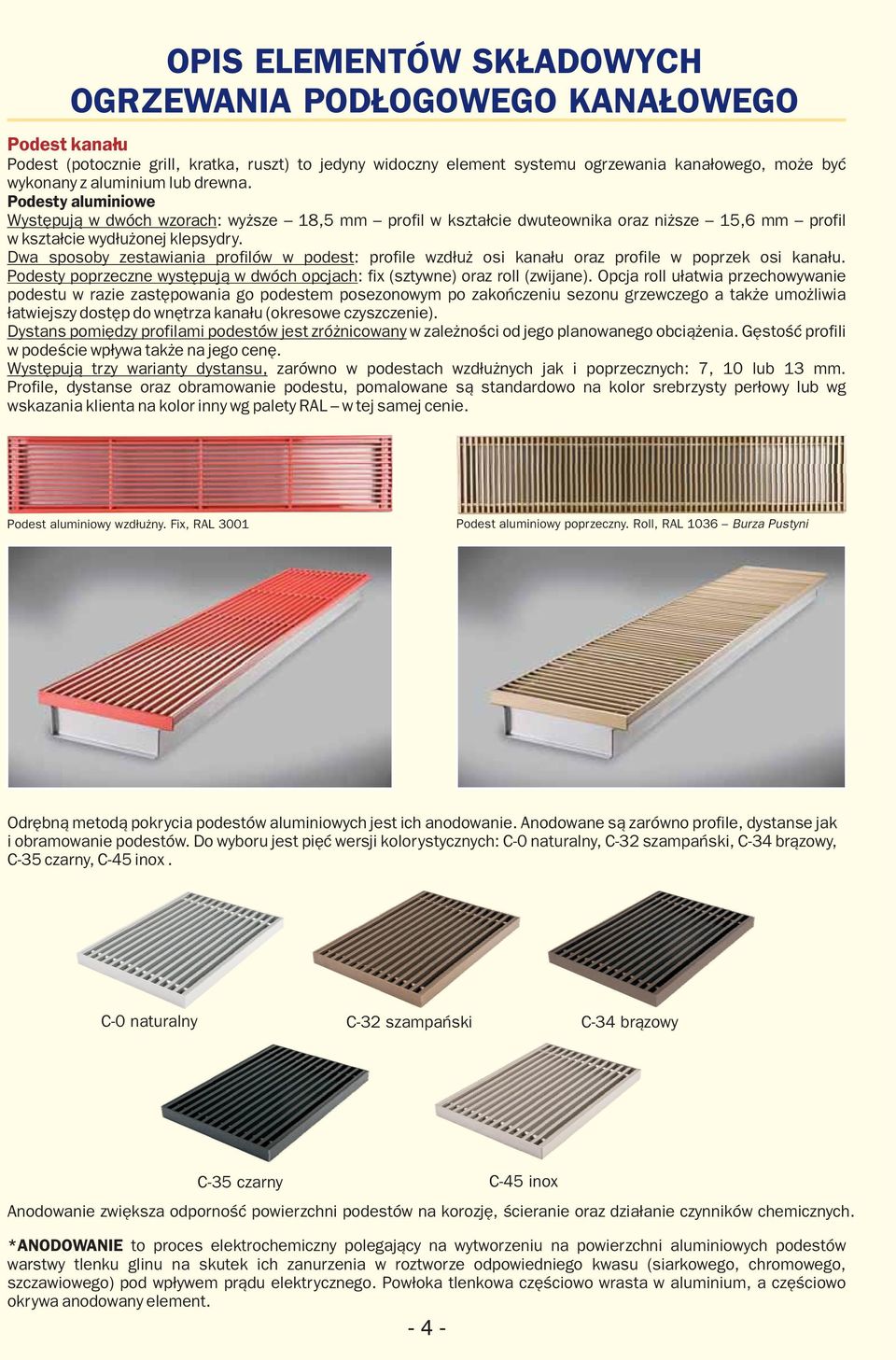

4 OPIS ELEMENTÓW SKŁADOWYCH OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO Podest kanału Podest (potocznie grill, kratka, ruszt) to jedyny widoczny element systemu ogrzewania kanałowego, może być wykonany z aluminium lub drewna. Podesty aluminiowe Występują w dwóch wzorach: wyższe 18,5 mm profil w kształcie dwuteownika oraz niższe 15,6 mm profil w kształcie wydłużonej klepsydry. Dwa sposoby zestawiania profilów w podest: profile wzdłuż osi kanału oraz profile w poprzek osi kanału. Podesty poprzeczne występują w dwóch opcjach: fix (sztywne) oraz roll (zwijane). Opcja roll ułatwia przechowywanie podestu w razie zastępowania go podestem posezonowym po zakończeniu sezonu grzewczego a także umożliwia łatwiejszy dostęp do wnętrza kanału (okresowe czyszczenie). Dystans pomiędzy profilami podestów jest zróżnicowany w zależności od jego planowanego obciążenia. Gęstość profili w podeście wpływa także na jego cenę. Występują trzy warianty dystansu, zarówno w podestach wzdłużnych jak i poprzecznych: 7, 10 lub 13 mm. Profile, dystanse oraz obramowanie podestu, pomalowane są standardowo na kolor srebrzysty perłowy lub wg wskazania klienta na kolor inny wg palety RAL w tej samej cenie. Podest aluminiowy wzdłużny. Fix, RAL 3001 Podest aluminiowy poprzeczny. Roll, RAL 1036 Burza Pustyni Odrębną metodą pokrycia podestów aluminiowych jest ich anodowanie. Anodowane są zarówno profile, dystanse jak i obramowanie podestów. Do wyboru jest pięć wersji kolorystycznych: C-0 naturalny, C-32 szampański, C-34 brązowy, C-35 czarny, C-45 inox. C-0 naturalny C-32 szampański C-34 brązowy C-35 czarny C-45 inox Anodowanie zwiększa odporność powierzchni podestów na korozję, ścieranie oraz działanie czynników chemicznych. *ANODOWANIE to proces elektrochemiczny polegający na wytworzeniu na powierzchni aluminiowych podestów warstwy tlenku glinu na skutek ich zanurzenia w roztworze odpowiedniego kwasu (siarkowego, chromowego, szczawiowego) pod wpływem prądu elektrycznego. Powłoka tlenkowa częściowo wrasta w aluminium, a częściowo okrywa anodowany element

5 Podest aluminiowy poprzeczny, RAL 7024 Podest aluminiowy poprzeczny, wykonanie standardowe srebrzyste perłowe Podest drewniany może być wykonany z dębu, buku lub jesionu. Drewno podestu standardowo zaimpregnowane jest roztworem lakieru bezbarwnego. Możliwe wykonanie z drewna nieimpregnowanego (należy zaznaczyć na zamówieniu). Podesty drewniane występują tylko w wersji roll. Oferta obejmuje dwa wzory: kość i listwę. Dystans między szczeblami wynosi 17 mm dla wzoru kość i 11 mm dla wzoru listwa. Podest drewniany kość Podest drewniany listwa Maksymalna długość podestu zwijanego (roll) aluminiowego wynosi 3,5 mb a drewnianego 5 mb. Maksymalna długość każdego podestu sztywnego (fix) wynosi 2 mb. Obramowanie podestu Montowane na kołnierzu wanny kanału grzewczego na stałe już w fazie kompletacji zestawu. Górna krawędź obramowania określa głębokość osadzenia wanny w posadzce. Krawędź ta musi być idealnie zlicowana z ostatecznym poziomem posadzki. Obramowanie podestu wykonane jest z aluminium. Przenosi obciążenie podestu na podłoże. Obramowanie podestów aluminiowych jest malowane lub anodowane na kolor podestu. Obramowanie podestów drewnianych malowane jest standardowo na kolor RAL 1001 (dotyczy to również tulejek w wersji listwa)

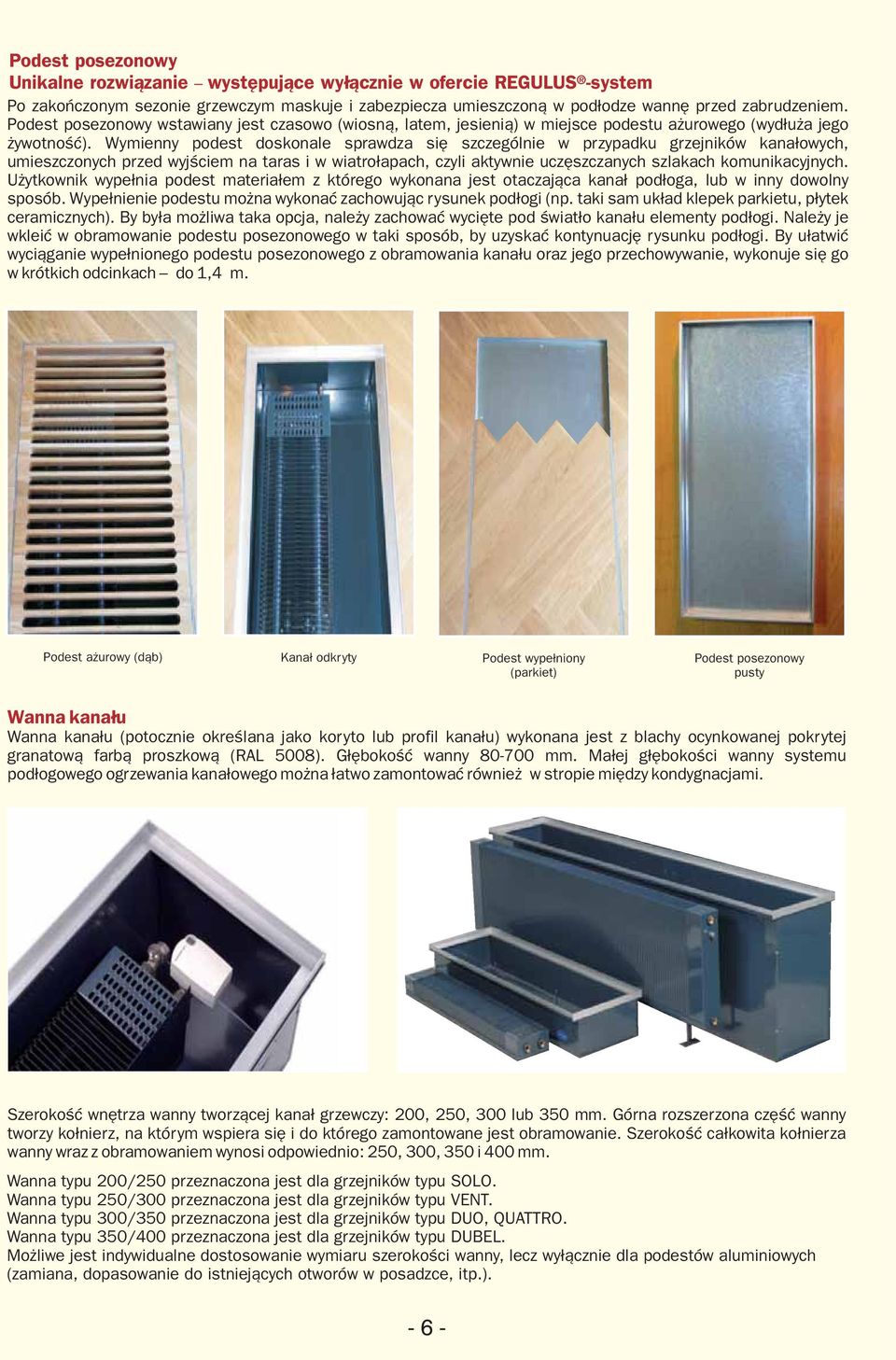

6 Podest posezonowy Unikalne rozwiązanie występujące wyłącznie w ofercie REGULUS -system Po zakończonym sezonie grzewczym maskuje i zabezpiecza umieszczoną w podłodze wannę przed zabrudzeniem. Podest posezonowy wstawiany jest czasowo (wiosną, latem, jesienią) w miejsce podestu ażurowego (wydłuża jego żywotność). Wymienny podest doskonale sprawdza się szczególnie w przypadku grzejników kanałowych, umieszczonych przed wyjściem na taras i w wiatrołapach, czyli aktywnie uczęszczanych szlakach komunikacyjnych. Użytkownik wypełnia podest materiałem z którego wykonana jest otaczająca kanał podłoga, lub w inny dowolny sposób. Wypełnienie podestu można wykonać zachowując rysunek podłogi (np. taki sam układ klepek parkietu, płytek ceramicznych). By była możliwa taka opcja, należy zachować wycięte pod światło kanału elementy podłogi. Należy je wkleić w obramowanie podestu posezonowego w taki sposób, by uzyskać kontynuację rysunku podłogi. By ułatwić wyciąganie wypełnionego podestu posezonowego z obramowania kanału oraz jego przechowywanie, wykonuje się go w krótkich odcinkach do 1,4 m. Podest ażurowy (dąb) Kanał odkryty Podest wypełniony (parkiet) Podest posezonowy pusty Wanna kanału Wanna kanału (potocznie określana jako koryto lub profil kanału) wykonana jest z blachy ocynkowanej pokrytej granatową farbą proszkową (RAL 5008). Głębokość wanny mm. Małej głębokości wanny systemu podłogowego ogrzewania kanałowego można łatwo zamontować również w stropie między kondygnacjami. Szerokość wnętrza wanny tworzącej kanał grzewczy: 200, 250, 300 lub 350 mm. Górna rozszerzona część wanny tworzy kołnierz, na którym wspiera się i do którego zamontowane jest obramowanie. Szerokość całkowita kołnierza wanny wraz z obramowaniem wynosi odpowiednio: 250, 300, 350 i 400 mm. Wanna typu 200/250 przeznaczona jest dla grzejników typu SOLO. Wanna typu 250/300 przeznaczona jest dla grzejników typu VENT. Wanna typu 300/350 przeznaczona jest dla grzejników typu DUO, QUATTRO. Wanna typu 350/400 przeznaczona jest dla grzejników typu DUBEL. Możliwe jest indywidualne dostosowanie wymiaru szerokości wanny, lecz wyłącznie dla podestów aluminiowych (zamiana, dopasowanie do istniejących otworów w posadzce, itp.)

7 System regulacji wysokości wanny Każda wanna wyposażona jest w system regulacji wysokości ułatwiający jej prawidłowe ustawienie względem docelowej wysokości podłogi. Należy bezwzględnie korzystać z rozpórek montażowych lub podestu montażowego, aby uniknąć zniekształcenia i zmiany rozstawu obramowania zestawu kanałowego przy wykonywaniu wylewki. Kołek rozporowy Śruba regulacyjna imbusowa Ocieplenie dna wanny Podłoże Rozpórki montażowe System regulacji wysokości Narożnik kanału Istnieje możliwość wykonania zestawu kanałów grzewczych połączonych narożnikami, kąt narożników dowolny od 90o do półpełnego. Narożnik kanału składa się z wanny, obramowania i podestu. Miejsce w wannie narożnika można wykorzystać do montażu przyłączy, zaworów i sterowników. W ofercie również atrapa narożnika kanału połączenie kanałów grzewczych jedynie obramowaniem i podestem bez wanny (efekt wizualny). Do realizacji zestawów z narożnikami inwestor powinien przekazać rysunek techniczny lub szablon. Aluminiowy podest narożnika Drewniany podest narożnika typ kość Drewniany podest narożnika typ listwa Zestaw podestów połączonych narożnikami o kącie powyżej 90o Aluminiowy podest połączony dwoma narożnikami. Drewniany podest typu listwa połączony dwoma narożnikami. -7-

8 Sterowanie temperaturą wnętrza Sterownik pokojowy Grzejniki kanałowe charakteryzują się bardzo małą masą całkowitą, dlatego niemal niezwłocznie reagują na każdy impuls cieplny, szybko zaczynają grzać pełną zadaną mocą. Z tego też powodu świetnie sprawdzają się w układach wyposażonych w programator pokojowy z bezpośrednim pomiarem temperatury pomieszczenia. Wystarczy ustawić pożądaną temperaturę wnętrza na sterowniku, a układ c.o. szybko podejmie pracę na każdy impuls ze sterownika. Jeszcze lepszym, bo dynamiczniejszym sposobem sterowania jest czujnik temperatury sprzężony z elektrozaworem umieszczonym na rozdzielaczu. Ogrzewanie takie jest szczególnie ekonomiczne i unikalnie komfortowe. Warianty sterowania ogrzewaniem podłogowym kanałowym z konwekcją naturalną strona 22. Zestawy kanałowe z wentylatorem Wentylator w ogrzewaniu podłogowym kanałowym ma za zadanie zwiększyć wydatnie moc zestawu oraz uczynić ogrzewanie kanałowe bardziej dynamicznym. Po to by uzyskać identyczną moc grzewczą, jak w zestawie ogrzewania kanałowego konwekcyjnego, można zastosować zestaw z wentylatorem, krótszy i płytszy. Tego typu zestawy ogrzewania kanałowego łatwiej rozmieścić we wnętrzach o skomplikowanym kształcie i dużych wymaganiach estetycznych. Ruch powietrza wywołany przez grzejnik z wentylatorem zapewnia komfortowy rozkład temperatury. Cicho pracujący wentylator gwarantuje odpowiedni komfort użytkowania. Grzejnik kanałowy z wentylatorem stwarza duże możliwości sterowania ogrzewaniem wnętrza (sterownik + trzybiegowy wentylator). Warianty sterowania ogrzewaniem podłogowym kanałowym z wymuszoną cyrkulacją powietrza strony

9 OGRZEWANIE PODŁOGOWE KANAŁOWE REGULUS -system CANAL TYPOSZEREG SOLO KONWEKCJA NATURALNA WANNA SZEROKOŚĆ 200/250 mm OBRAMOWANIE SZEROKOŚĆ ZEWNĘTRZNA 250 mm PODEST SZEROKOŚĆ 243 mm SOLO170 SOLO270 SOLO400 SOLO500 TABELA 1 TABELA 2 TABELA 3 TABELA SOLO SOLO TABELA 5 TABELA PARAMETRY TECHNICZNE Typ/Oznaczenie: SOLO Wysokość (mm): 170, 270, 400, 500, 600, 700 Długość (mm): Szerokość wanny (mm): 200/250 Szerokość podestu (mm): 243 Ciśnienie robocze: 1,5 MPa Temperatura robocza: Do 110 o C Przyłącze: Nakrętka 3/4" eurostożek Budowa wymiennika: Miedziano-aluminiowy Każdy zestaw REGULUS-system CANAL wyposażony jest w zestaw montażowo stabilizujący i odpowietrznik

10 TABELA 1 CENA ZESTAWU ZESTAW SOLO170 Długość wanny [mm] Długość grzejnika * [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 297,00 347,00 396,00 446,00 495,00 545,00 594,00 644,00 693,00 743,00 792,00 842,00 891,00 941,00 990, , , , , , ,00 TABELA 2 ZESTAW SOLO270 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 330,00 385,00 440,00 495,00 550,00 605,00 660,00 715,00 770,00 825,00 880,00 935,00 990, , , , , , , , ,00 TABELA 3 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 396,00 462,00 528,00 594,00 660,00 726,00 792,00 858,00 924,00 990, , , , , , , , , , , ,00 Przykład oznaczenia zestawu na zamówieniu: SOLO170/1600, gdzie: SOLO typ wymiennika 170 głębokość wanny w mm 1600 długość wanny w mm W skład zestawu wchodzi wanna z obramowaniem podestu i wymiennik. Cena zestawu nie obejmuje podestu (cennik podestów str. 10). * wymiar orientacyjny zależny od technologii wykonania ZESTAW SOLO

11 TABELA 4 ZESTAW SOLO500 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 462,00 539,00 616,00 693,00 770,00 847,00 924, , , , , , , , , , , , , , ,00 TABELA 5 ZESTAW SOLO600 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 534,00 623,00 712,00 801,00 890,00 979, , , , , , , , , , , , , , , ,00 TABELA 6 ZESTAW SOLO700 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 612,00 714,00 816,00 918, , , , , , , , , , , , , , , , , ,00 * wymiar orientacyjny zależny od technologii wykonania

12 CENA PODESTÓW WANNA 200/250 TYPOSZEREG SOLO Cena podestu [PLN] Długość wanny [mm] Typ podestu AluRoll250/7 216,00 252,00 288,00 324,00 360,00 396,00 432,00 468,00 504,00 540,00 576,00 612,00 648,00 684,00 720,00 756,00 792,00 864,00 936, , ,00 AluRoll250/10 186,00 217,00 248,00 279,00 310,00 341,00 372,00 403,00 434,00 465,00 496,00 527,00 558,00 589,00 620,00 651,00 682,00 744,00 806,00 868,00 930,00 AluRoll250/13 156,00 182,00 208,00 234,00 260,00 286,00 312,00 338,00 364,00 390,00 416,00 442,00 468,00 494,00 520,00 546,00 572,00 624,00 676,00 728,00 780,00 AluFix250/7 216,00 252,00 288,00 324,00 360,00 396,00 432,00 468,00 504,00 540,00 576,00 612,00 648,00 684,00 720,00 756,00 792,00 864,00 936, , ,00 AluFix250/10 186,00 217,00 248,00 279,00 310,00 341,00 372,00 403,00 434,00 465,00 496,00 527,00 558,00 589,00 620,00 651,00 682,00 744,00 806,00 868,00 930,00 AluFix250/13 156,00 182,00 208,00 234,00 260,00 286,00 312,00 338,00 364,00 390,00 416,00 442,00 468,00 494,00 520,00 546,00 572,00 624,00 676,00 728,00 780,00 Buk250K/17-kość 354,00 413,00 472,00 531,00 590,00 649,00 708,00 767,00 826,00 885,00 944, , , , , , , , , , ,00 Dąb250K/17-kość 414,00 483,00 552,00 621,00 690,00 759,00 828,00 897,00 966, , , , , , , , , , , , ,00 Jesion250K/17-kość 414,00 483,00 552,00 621,00 690,00 759,00 828,00 897,00 966, , , , , , , , , , , , ,00 Buk250L/11-listwa 150,00 175,00 200,00 225,00 250,00 275,00 300,00 325,00 350,00 375,00 400,00 425,00 450,00 475,00 500,00 525,00 550,00 600,00 650,00 700,00 750,00 Dąb250L/11-listwa 183,00 214,00 244,00 275,00 305,00 336,00 366,00 397,00 427,00 458,00 488,00 519,00 549,00 580,00 610,00 641,00 671,00 732,00 793,00 854,00 915,00 Jesion250L/11-listwa 183,00 214,00 244,00 275,00 305,00 336,00 366,00 397,00 427,00 458,00 488,00 519,00 549,00 580,00 610,00 641,00 671,00 732,00 793,00 854,00 915,00 Posezonowy250 60,00 70,00 80,00 90,00 100,00 110,00 120,00 130,00 140,00 150,00 160,00 170,00 180,00 190,00 200,00 210,00 220,00 240,00 260,00 280,00 300,00 ODLEGŁOŚĆ POMIĘDZY SZCZEBLAMI (mm) AluRoll/AluFix 250/7 AluRoll/AluFix 250/10 AluRoll/AluFix 250/13 Przykład oznaczenia podestu na zamówieniu: AluRoll 250/7/1700, gdzie: AluRoll podest aluminiowy rolowany 250 szerokość podestu z obramowaniem w mm 7 dystans między szczeblami w mm 1700 długość podestu wmm ALUROLL Podesty drewniane występują tylko w wersji rolowanej. Podesty drewniane impregnowane są lakierem bezbarwnym nitro. Podesty aluminiowe pomalowane są na kolor srebrny perłowy lub inny według zaleceń zamawiającego. Obramowanie podestu malowane jest na kolor podestu w przypadku podestów drewnianych jest to kolor RAL KOŚĆ LISTWA

13 OGRZEWANIE PODŁOGOWE KANAŁOWE REGULUS -system CANAL TYPOSZEREG: DUO, QUATTRO KONWEKCJA NATURALNA WANNA SZEROKOŚĆ 300/350 mm OBRAMOWANIE SZEROKOŚĆ ZEWNĘTRZNA 350 mm PODEST SZEROKOŚĆ 343 mm DUO100 QUATTRO MINI 150 QUATTRO MAX 200 TABELA 7 TABELA 8 TABELA QUATTRO MAX TABELA Typ/Oznaczenie: Wysokość (mm): Długość (mm): Szerokość wanny (mm): Szerokość podestu (mm): Ciśnienie robocze: Temperatura robocza: Przyłącze: Budowa wymiennika: PARAMETRY TECHNICZNE DUO/QUATTRO 100, 150, 200, / ,5 MPa Do 110 o C Nakrętka 3/4" eurostożek Miedziano-aluminiowy Każdy zestaw REGULUS-system CANAL wyposażony jest w zestaw montażowo stabilizujący i odpowietrznik

14 CENA ZESTAWU TABELA 7 ZESTAW DUO100 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 294,00 343,00 392,00 441,00 490,00 539,00 588,00 637,00 686,00 735,00 784,00 833,00 882,00 931,00 980, , , , , , ,00 TABELA 8 ZESTAW QUATTRO MINI 150 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 366,00 427,00 488,00 549,00 610,00 671,00 732,00 793,00 854,00 915,00 976, , , , , , , , , , ,00 TABELA 9 ZESTAW QUATTRO MAX 200 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 390,00 455,00 520,00 585,00 650,00 715,00 780,00 845,00 910,00 975, , , , , , , , , , , ,00 * wymiar orientacyjny zależny od technologii wykonania

15 TABELA 10 ZESTAW QUATTRO MAX 270 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 414,00 483,00 552,00 621,00 690,00 759,00 828,00 897,00 966, , , , , , , , , , , , ,00 Przykład oznaczenia zestawu na zamówieniu: QUATTRO150/1200, gdzie: QUATTRO typ wymiennika 150 głębokość wanny w mm 1200 długość wanny w mm W skład zestawu wchodzi wanna z obramowaniem podestu i wymiennik. Cena zestawu nie obejmuje podestu (cennik podestów str. 14). * wymiar orientacyjny zależny od technologii wykonania

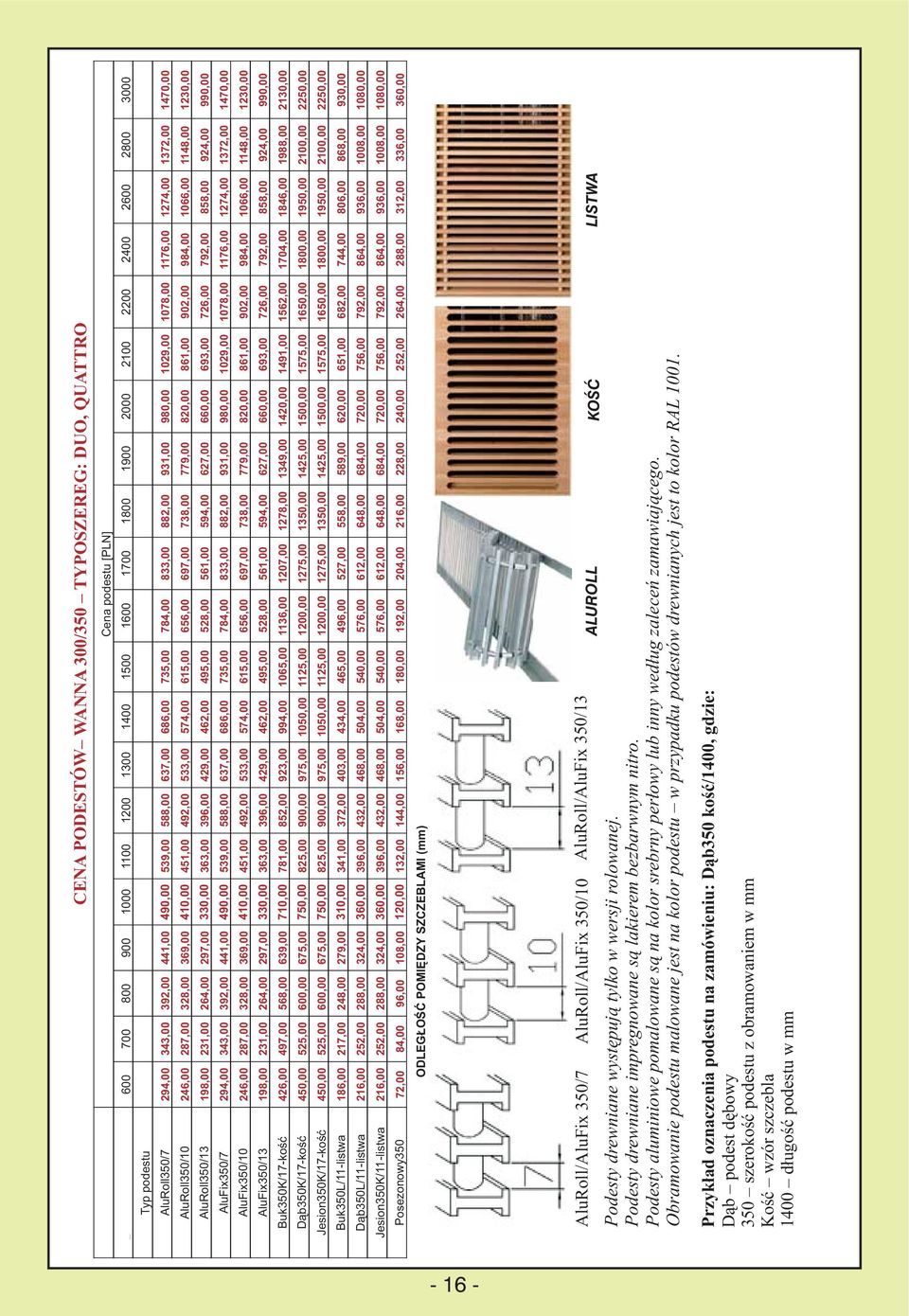

16 CENA PODESTÓW WANNA 300/350 TYPOSZEREG: DUO, QUATTRO Cena podestu [PLN] Typ podestu AluRoll350/7 294,00 343,00 392,00 441,00 490,00 539,00 588,00 637,00 686,00 735,00 784,00 833,00 882,00 931,00 980, , , , , , ,00 AluRoll350/10 246,00 287,00 328,00 369,00 410,00 451,00 492,00 533,00 574,00 615,00 656,00 697,00 738,00 779,00 820,00 861,00 902,00 984, , , ,00 AluRoll350/13 198,00 231,00 264,00 297,00 330,00 363,00 396,00 429,00 462,00 495,00 528,00 561,00 594,00 627,00 660,00 693,00 726,00 792,00 858,00 924,00 990,00 AluFix350/7 294,00 343,00 392,00 441,00 490,00 539,00 588,00 637,00 686,00 735,00 784,00 833,00 882,00 931,00 980, , , , , , ,00 AluFix350/10 246,00 287,00 328,00 369,00 410,00 451,00 492,00 533,00 574,00 615,00 656,00 697,00 738,00 779,00 820,00 861,00 902,00 984, , , ,00 AluFix350/13 198,00 231,00 264,00 297,00 330,00 363,00 396,00 429,00 462,00 495,00 528,00 561,00 594,00 627,00 660,00 693,00 726,00 792,00 858,00 924,00 990,00 Buk350K/17-kość 426,00 497,00 568,00 639,00 710,00 781,00 852,00 923,00 994, , , , , , , , , , , , ,00 Dąb350K/17-kość 450,00 525,00 600,00 675,00 750,00 825,00 900,00 975, , , , , , , , , , , , , ,00 Jesion350K/17-kość 450,00 525,00 600,00 675,00 750,00 825,00 900,00 975, , , , , , , , , , , , , ,00 Buk350L/11-listwa 186,00 217,00 248,00 279,00 310,00 341,00 372,00 403,00 434,00 465,00 496,00 527,00 558,00 589,00 620,00 651,00 682,00 744,00 806,00 868,00 930,00 Dąb350L/11-listwa 216,00 252,00 288,00 324,00 360,00 396,00 432,00 468,00 504,00 540,00 576,00 612,00 648,00 684,00 720,00 756,00 792,00 864,00 936, , ,00 Jesion350K/11-listwa 216,00 252,00 288,00 324,00 360,00 396,00 432,00 468,00 504,00 540,00 576,00 612,00 648,00 684,00 720,00 756,00 792,00 864,00 936, , ,00 Posezonowy350 72,00 84,00 96,00 108,00 120,00 132,00 144,00 156,00 168,00 180,00 192,00 204,00 216,00 228,00 240,00 252,00 264,00 288,00 312,00 336,00 360,00 ODLEGŁOŚĆ POMIĘDZY SZCZEBLAMI (mm) AluRoll/AluFix 350/7 AluRoll/AluFix 350/10 AluRoll/AluFix 350/13 ALUROLL Podesty drewniane występują tylko w wersji rolowanej. Podesty drewniane impregnowane są lakierem bezbarwnym nitro. Podesty aluminiowe pomalowane są na kolor srebrny perłowy lub inny według zaleceń zamawiającego. Obramowanie podestu malowane jest na kolor podestu w przypadku podestów drewnianych jest to kolor RAL Długość wanny [cm] 600 KOŚĆ LISTWA Przykład oznaczenia podestu na zamówieniu: Dąb350 kość/1400, gdzie: Dąb podest dębowy 350 szerokość podestu z obramowaniem w mm Kość wzór szczebla 1400 długość podestu w mm

17 OGRZEWANIE PODŁOGOWE KANAŁOWE REGULUS -system CANAL TYPOSZEREG DUBEL KONWEKCJA NATURALNA WANNA SZEROKOŚĆ 350/400 mm OBRAMOWANIE SZEROKOŚĆ ZEWNĘTRZNA 400 mm PODEST SZEROKOŚĆ 393 mm DUBEL170 DUBEL270 DUBEL400 TABELA 11 TABELA 12 TABELA DUBEL500 DUBEL600 DUBEL700 TABELA 14 TABELA 15 TABELA Typ/Oznaczenie: Wysokość (mm): Długość (mm): Szerokość wanny (mm): PARAMETRY TECHNICZNE DUBEL 170, 270, 400, 500, 600, / ,5 MPa Do 110 o C Nakrętka 3/4" eurostożek Miedziano-aluminiowy Szerokość podestu (mm): Ciśnienie robocze: Temperatura robocza: Przyłącze: Budowa wymiennika: Każdy zestaw REGULUS-system CANAL wyposażony jest w zestaw montażowo stabilizujący i odpowietrznik

18 CENA ZESTAWU TABELA 11 ZESTAW DUBEL170 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 432,00 504,00 576,00 648,00 720,00 792,00 864,00 936, , , , , , , , , , , , , ,00 TABELA 12 ZESTAW DUBEL270 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 516,00 602,00 688,00 774,00 860,00 946, , , , , , , , , , , , , , , ,00 TABELA 13 ZESTAW DUBEL400 Długość wanny [mm] Długość grzejnika* [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 648,00 756,00 864,00 972, , , , , , , , , , , , , , , , , ,

19 TABELA 14 Długość wanny [mm] Długość grzejnika* ZESTAW DUBEL500 [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 780,00 910, , , , , , , , , , , , , , , , , , , ,00 TABELA 15 Długość wanny [mm] Długość grzejnika* ZESTAW DUBEL600 [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 894, , , , , , , , , , , , , , , , , , , , ,00 TABELA 16 Długość wanny [mm] Długość grzejnika* ZESTAW DUBEL700 [mm] Moc 85/75/20 [W] Moc 75/65/20 [W] Moc 65/55/20 [W] Moc 55/45/20 [W] Moc 45/35/20 [W] Cena [PLN] 1014, , , , , , , , , , , , , , , , , , , , ,

20 CENA PODESTÓW WANNA 350/400 TYPOSZEREG DUBEL Cena podestu [PLN] Długość wanny [cm] Typ podestu AluRoll400/7 348,00 406,00 464,00 522,00 580,00 638,00 696,00 754,00 812,00 870,00 928,00 986, , , , , , , , , ,00 AluRoll400/10 294,00 343,00 392,00 441,00 490,00 539,00 588,00 637,00 686,00 735,00 784,00 833,00 882,00 931,00 980, , , , , , ,00 AluRoll400/13 252,00 294,00 336,00 378,00 420,00 462,00 504,00 546,00 588,00 630,00 672,00 714,00 756,00 798,00 840,00 882,00 924, , , , ,00 AluFix400/7 348,00 406,00 464,00 522,00 580,00 638,00 696,00 754,00 812,00 870,00 928,00 986, , , , , , , , , ,00 AluFix400/10 294,00 343,00 392,00 441,00 490,00 539,00 588,00 637,00 686,00 735,00 784,00 833,00 882,00 931,00 980, , , , , , ,00 AluFix400/13 252,00 294,00 336,00 378,00 420,00 462,00 504,00 546,00 588,00 630,00 672,00 714,00 756,00 798,00 840,00 882,00 924, , , , ,00 Buk400K/17-kość 462,00 539,00 616,00 693,00 770,00 847,00 924, , , , , , , , , , , , , , ,00 Dąb400K/17-kość 486,00 567,00 648,00 729,00 810,00 891,00 972, , , , , , , , , , , , , , ,00 Jesion400K/17-kość 486,00 567,00 648,00 729,00 810,00 891,00 972, , , , , , , , , , , , , , ,00 Posezonowy400 78,00 91,00 104,00 117,00 130,00 143,00 156,00 169,00 182,00 195,00 208,00 221,00 234,00 247,00 260,00 273,00 286,00 312,00 338,00 364,00 390,00 ODLEGŁOŚĆ POMIĘDZY SZCZEBLAMI (mm) AluRoll/AluFix 400/7 AluRoll/AluFix400/10 AluRoll/AluFix 400/13 Przykład oznaczenia zestawu na zamówieniu: DUBEL500AluRoll 400/10/2200, gdzie: DUBEL typ wymiennika 500 głębokość wanny w mm AluRoll podest aluminiowy rolowany 400 szerokość podestu z obramowaniem w mm 10 dystans między szczeblami w mm 2200 długość wanny w mm W skład zestawu wchodzi wanna z obramowaniem podestu i wymiennik. Cena zestawu nie obejmuje podestu (cennik podestów powyżej). ALUROLL Podesty drewniane występują tylko w wersji rolowanej. Dla szerokości 400 mm dostępny jest jedynie wzór kość. Podesty drewniane impregnowane są lakierem bezbarwnym nitro. Podesty aluminiowe pomalowane są na kolor srebrny perłowy lub inny według zaleceń zamawiającego. Obramowanie podestu malowane jest na kolor podestu w przypadku podestów drewnianych jest to kolor RAL KOŚĆ

21 ZESTAWY OGRZEWANIA PODŁOGOWEGO KANAŁOWEGO CENNIK UPROSZCZONY REGULUS -system CANAL NATURALNA KONWEKCJA TYPOSZEREG SOLO WANNA SZEROKOŚĆ 200, PODEST SZEROKOŚĆ 250 Przyrost Cena 1 mb [PLN] SOLO ,5 495,00 SOLO ,5 550,00 SOLO ,25 660,00 SOLO ,5 770,00 SOLO ,1 890,00 SOLO ,4 1020,00 W skład zestawu wchodzi wanna z obramowaniem podestu + wymiennik. Podesty dla wanien o szerokości 200/250 mm Oznaczenie podestu Opis podestu Szerokość Dystans Cena 1 mb [PLN] AluRoll/AluFix 250/7 Aluminiowy rolowany/sztywny ,00 AluRoll/AluFix 250/10 Aluminiowy rolowany/sztywny ,00 AluRoll/AluFix 250/13 Aluminiowy rolowany/sztywny ,00 Buk250 kość Bukowy rolowany kość ,00 Dąb250 kość Dębowy rolowany kość ,00 Jesion250 kość Jesionowy rolowany kość ,00 Buk250 listwa Bukowy rolowany listwa ,00 Dąb250 listwa Dębowy rolowany listwa ,00 Jesion250 listwa Jesionowy rolowany listwa ,00 Posezonowy 250 Podest posezonowy ,00 TYPOSZEREG DUO, QUATTRO WANNA SZEROKOŚĆ 300, PODEST SZEROKOŚĆ 350 DUO ,00 QUATTRO ,00 QUATTRO ,6 650,00 QUATTRO ,5 690,00 W skład zestawu wchodzi wanna z obramowaniem podestu + wymiennik. Podesty dla wanien o szerokości 300/350 mm AluRoll/AluFix 350/7 Aluminiowy rol owany/sztywny ,00 AluRoll/AluFix 350/10 Aluminiowy rolowany/sztywny ,00 AluRoll/AluFix 350/13 Aluminiowy rolowany/sztywny ,00 Buk350 kość Bukowy rolowany kość ,00 Dąb350 kość Dębowy rolowany kość ,00 Jesion350 kość Jesionowy rolowany kość ,00 Buk350 listwa Bukowy rolowany listwa ,00 Dąb350 listwa Dębowy rolowany listwa ,00 Jesion350 listwa Jesionowy rolowany listwa ,00 Posezonowy 350 Podest posezonowy ,00 TYPOSZEREG DUBEL WANNA SZEROKOŚĆ 350, PODEST SZEROKOŚĆ 400 DUBEL ,00 DUBEL ,8 860,00 DUBEL ,4 1080,00 DUBEL ,9 1300,00 DUBEL ,3 1490,00 DUBEL ,6 1690,00 W skład zestawu wchodzi wanna z obramowaniem podestu + wymiennik. Podesty dla wanien o szerokości 350/400 mm AluRoll/AluFix 400/7 Aluminiowy rolowany/sztywny ,00 AluRoll/AluFix 400/10 Aluminiowy rolowany/sztywny ,00 AluRoll/AluFix 400/13 Aluminiowy rolowany/sztywny ,00 Buk400 kość Bukowy rolowany kość ,00 Dąb400 kość Dębowy rolowany kość ,00 Jesion400 kość Jesionowy rolowany kość ,00 Posezonowy 400 Podest posezonowy ,

22 STEROWANIE OGRZEWANIEM PODŁOGOWYM KANAŁOWYM REGULUS -system CANAL KONWEKCJA NATURALNA WARIANT I ELEMENT STEROWANIA CENA NETTO Zawór termostatyczny prosty 1/2" M30 x 1,5 43,00 Zawór odcinający prosty 1/2" 30,00 WARIANT II A ELEMENT STEROWANIA CENA NETTO Zawór termostatyczny prosty 1/2" M30 x 1,5 43,00 Zawór odcinający prosty 1/2" 30,00 Zestaw Honeywell T głowica termostatyczna z kapilarą (2 mb) z czujnikiem wyniesionym poza kanał 198,00 WARIANT II B ELEMENT STEROWANIA CENA NETTO Zawór termostatyczny prosty 1/2" M30 x 1,5 43,00 Zawór odcinający prosty 1/2" 30,00 Zestaw Honeywell T950150W0 siłownik zamontowany na zaworze termostatycznym połączony na kapilarze z głowicą zamontowaną poza kanałem WARIANT III ELEMENT STEROWANIA 517,00 CENA NETTO Zawór termostatyczny prosty 1/2" M30 x 1,5 43,00 Zawór odcinający prosty 1/2" 30,00 Sterowanie drogą radiową. Panel sterujący Euroster TX montowany poza kanałem (na ścianie) wraz z siłownikiem Euroster RX montowanym na zaworze termostatycznym. Cały zestaw zasilany bateriami AA. 1 panel sterujący Euroster TX może współpracować z 8 siłownikami Euroster RX. W zestawie: panel sterujący Euroster TX i 1 siłownik Euroster RX 350,00 Siłownik Euroster RX 170,

23 OGRZEWANIE PODŁOGOWE KANAŁOWE REGULUS -system CANAL VENT TYPOSZEREG: TRIOVENT, QUATTROVENT CYRKULACJA POWIETRZA WYMUSZONA WENTYLATOREM WANNA SZEROKOŚĆ 250/300 mm OBRAMOWANIE SZEROKOŚĆ ZEWNĘTRZNA 300 mm PODEST SZEROKOŚĆ 293 mm 300 eurostożek 3/4" eurostożek 3/4" TRIOVENT QUATTROVENT DŁUGOŚCI REGULUS -system CANAL VENT Typ/Oznaczenie: Wysokość (mm): Długość (mm): Szerokość wanny (mm): Szerokość podestu (mm): Ciśnienie robocze: Temperatura robocza: Przyłącze: Budowa wymiennika: Napięcie wentylatora: Głośność wentylatora: Moc wentylatora: PARAMETRY TECHNICZNE TRIOVENT/QUATTROVENT 80, , 1250, 1750, 2250, / ,5 MPa Do 110 o C Nakrętka 3/4" eurostożek Miedziano-aluminiowy 230V lub 12V od 27 do 31 db (A) od 21 do 63 W Każdy zestaw REGULUS-system CANAL VENT wyposażony jest w zestaw stabilizujący wannę i odpowietrznik

24 TRIOVENT zestaw (Ceny netto należy doliczyć VAT 23%) Głębokość [mm] Długość [mm] Szerokość [mm] /300 Wentylator Wył. Wł. Wył. Wł. Wył. Wł. Wył. Wł. Wył. Max. Max. Max. Max. Moc 75/65/20 [W] Moc 55/45/20 [W] Moc wentylatora [W] Oznaczenie TV TV TV TV TV Cena bez podestu 870, , , , ,00 Wł. Max. QUATTROVENT zestaw (Ceny netto należy doliczyć VAT 23%) Głębokość [mm] Długość [mm] Szerokość [mm] / Wentylator Wył. Wł. Wył. Wł. Wył. Wł. Wył. Wł. Wył. Wł. Max. Max. Max. Max. Max. Moc 75/65/20 [W] Moc 55/45/20 [W] Moc wentylatora [W] Oznaczenie QV QV QV QV QV Cena bez podestu 960, , , , ,00 Moc zestawu dla poszczególnych biegów wentylatora: I bieg 53% Max, II bieg 77% Max, III bieg 100% Max. Głośność wentylatorów w grzejnikach kanałowych typu VENT mieści się w zakresie od 27 do 31 db (A). Badanie hałasu przeprowadzono zgodnie z: PN-EN ISO 11201:1999, PN-EN ISO 3744:1999 Akustyka. Oznaczenie podestu Opis podestu Szerokość Dystans Cena netto 1mb [PLN] AluRoll/AluFix 300/7 Aluminiowy rolowany/sztywny ,00 AluRoll/ AluFix 300/10 Aluminiowy rolowany/sztywny ,00 AluRoll/AluFix 300/13 Aluminiowy rolowany/sztywny ,00 Buk300 kość Bukowy rolowany, kość ,00 Buk300 listwa Bukowy rolowany, listwa ,00 Dąb300 kość Dębowy rolowany, kość ,00 Dąb300 listwa Dębowy rolowany, listwa ,00 Jesion300 kość Jesionowy rolowany, kość ,00 Jesion300 listwa Jesionowy rolowany, listwa ,00 Posezonowy 300 Podest posezonowy pełny ,

25 STEROWANIE OGRZEWANIEM PODŁOGOWYM KANAŁOWYM REGULUS -system CANAL VENT CYRKULACJA POWIETRZA WYMUSZONA WENTYLATOREM WARIANT I ELEMENT STEROWANIA Zawór termostatyczny prosty 1/2" M30 x 1,5 Zawór odcinający prosty 1/2" Wariant bez sterowania temperaturą. Wentylator należy podłączyć do dowolnego wyłącznika, programatora czasowego lub centralnego układu sterującego w opcji włącz/wyłącz. CENA NETTO 43,00 30,00 WARIANT II a ELEMENT STEROWANIA Zawór termostatyczny prosty 1/2" M30 x 1,5 Zawór odcinający prosty 1/2" Termostat RT 200 Termostat RT 200 bimetaliczny termostat sterujący pracą wentylatorów. Należy zastosować okablowanie pomiędzy wentylatorem w kanale a termostatem (przewód elektryczny: 4 x min. 0,75 mm). Podświetlenie LED. CENA NETTO 43,00 30,00 135,00 WARIANT II b ELEMENT STEROWANIA CENA NETTO Zawór termostatyczny prosty 1/2" M30 x 1,5 Zawór odcinający prosty 1/2" Termostat ERT 20 Termostat ERT 20 elektroniczny termostat sterujący pracą wentylatorów. Należy zastosować okablowanie pomiędzy wentylatorem w kanale a termostatem (przewód elektryczny: 3 x min 0,75 mm). Podświetlenie LED. 43,00 30,00 220,00 WARIANT II c ELEMENT STEROWANIA Zawór termostatyczny prosty 1/2" M30 x 1,5 Zawór odcinający prosty 1/2" Termostat ERT 30 Termostat ERT 30 elektroniczny termostat sterujący pracą wentylatorów wyposażony w wyświetlacz LCD. Należy zastosować okablowanie pomiędzy wentylatorem w kanale a termostatem (przewód elektryczny: 3 x min. 0,75 mm). Podświetlenie LED. CENA NETTO 43,00 30,00 330,

26 WARIANT III ELEMENT STEROWANIA Zawór termostatyczny prosty 1/2" M30 x 1,5 Zawór odcinający prosty 1/2" Układ sterujący ROGK-03/230 Siłownik termiczny SEH V NC (bezprądowo zamknięty) Termostat FC 100 WARIANT IV ELEMENT STEROWANIA Zawór termostatyczny prosty 1/2" M30 x 1,5 Zawór odcinający prosty 1/2" Siłownik termiczny SEH V NC (bezprądowo zamknięty) Układ sterujący P01 60 W max do 3 wentylatorów Układ sterujący P W max do 14 wentylatorów Sterownik EUROSTER 1288P Termostat FC 100 elektroniczny termostat sterujący pracą wentylatorów (3 biegi wentylatora), wyposażony w wyświetlacz LCD podświetlany na niebiesko. Należy zastosować okablowanie pomiędzy wentylatorem w kanale a termostatem (przewód elektryczny: 6 x min. 0,75 mm). W kanale zainstalowana puszka ROGK-03/230 pozwalająca na sterowanie prędkością wentylatora. Przystosowana do zastosowania siłownika termicznego (opcja). Kontrola temperatury czujnika grzewczego za pomocą czujnika przylgowego (na zasilaniu). Euroster 1288P utrzymuje temperaturę zadaną poprzez sterowanie wentylatorem ze skokową regulacją obrotów (3 prędkości) oraz zaworami z czynnikiem grzewczym. Umożliwia zaprogramowanie 4 przedziałów czasowych i 4 temperatur dla każdego trybu. Programowanie odbywa się w trybie (oddzielne programowanie temperatur dla: poniedziałku-piątku, soboty i niedzieli). Funkcja nastawiania czasu pracy wentylatorów co 100h przypominająca o np. czyszczeniu grzejnika. CENA NETTO 43,00 30,00 330,00 158,00 270,00 CENA NETTO 43,00 30,00 158,00 140,00 442,00 598,
