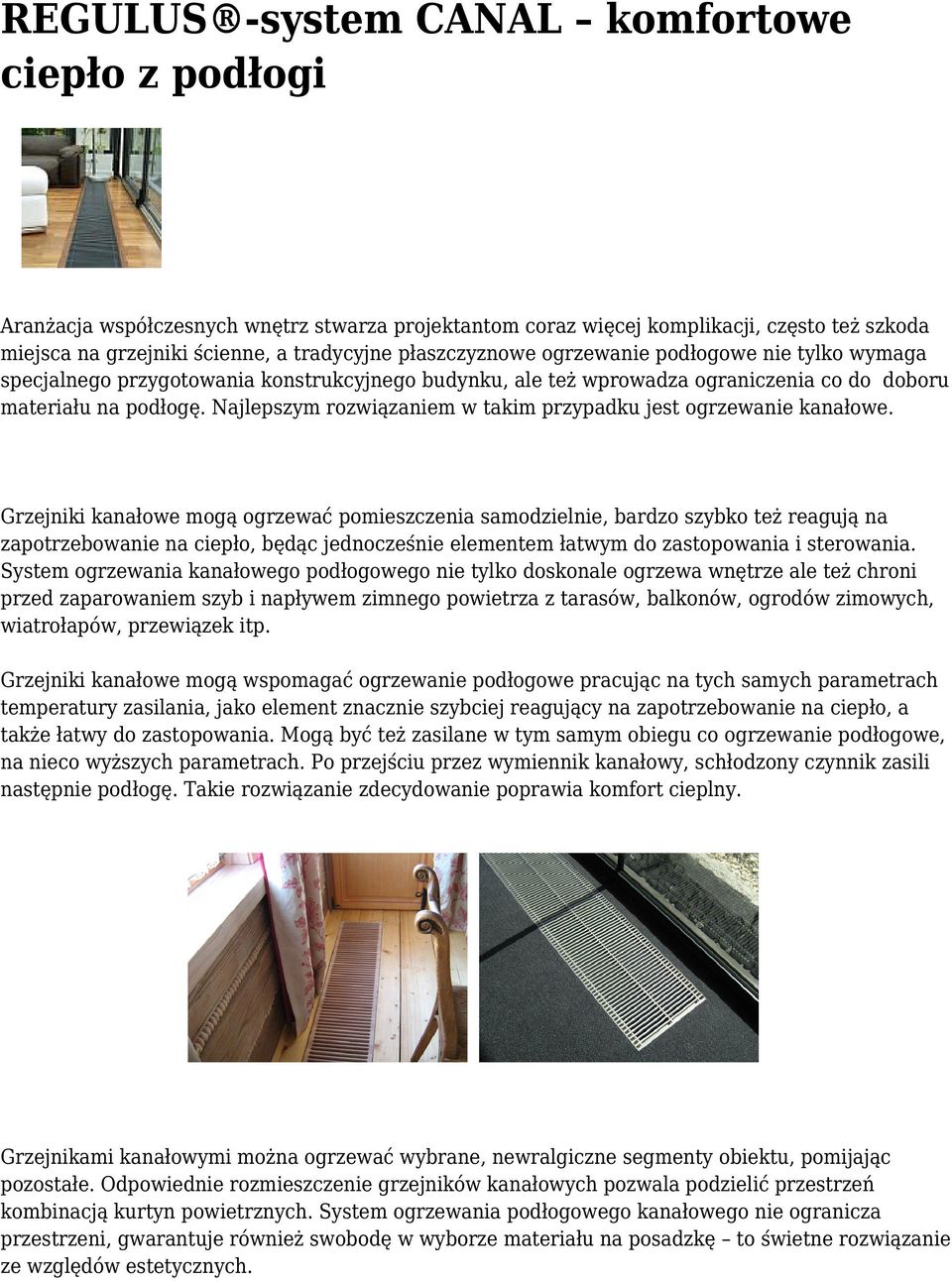

1 REGULUS -system CANAL komfortowe ciepło z podłogi Aranżacja współczesnych wnętrz stwarza projektantom coraz więcej komplikacji, często też szkoda miejsca na grzejniki ścienne, a tradycyjne płaszczyznowe ogrzewanie podłogowe nie tylko wymaga specjalnego przygotowania konstrukcyjnego budynku, ale też wprowadza ograniczenia co do doboru materiału na podłogę. Najlepszym rozwiązaniem w takim przypadku jest ogrzewanie kanałowe. Grzejniki kanałowe mogą ogrzewać pomieszczenia samodzielnie, bardzo szybko też reagują na zapotrzebowanie na ciepło, będąc jednocześnie elementem łatwym do zastopowania i sterowania. System ogrzewania kanałowego podłogowego nie tylko doskonale ogrzewa wnętrze ale też chroni przed zaparowaniem szyb i napływem zimnego powietrza z tarasów, balkonów, ogrodów zimowych, wiatrołapów, przewiązek itp. Grzejniki kanałowe mogą wspomagać ogrzewanie podłogowe pracując na tych samych parametrach temperatury zasilania, jako element znacznie szybciej reagujący na zapotrzebowanie na ciepło, a także łatwy do zastopowania. Mogą być też zasilane w tym samym obiegu co ogrzewanie podłogowe, na nieco wyższych parametrach. Po przejściu przez wymiennik kanałowy, schłodzony czynnik zasili następnie podłogę. Takie rozwiązanie zdecydowanie poprawia komfort cieplny. Grzejnikami kanałowymi można ogrzewać wybrane, newralgiczne segmenty obiektu, pomijając pozostałe. Odpowiednie rozmieszczenie grzejników kanałowych pozwala podzielić przestrzeń kombinacją kurtyn powietrznych. System ogrzewania podłogowego kanałowego nie ogranicza przestrzeni, gwarantuje również swobodę w wyborze materiału na posadzkę to świetne rozwiązanie ze względów estetycznych.

2 Grzejniki kanałowe firmy REGULUS-system oferowane są w trzech wersjach: grzejniki kanałowe bez wentylatora, w których oddawanie ciepła następuje poprzez konwekcję naturalną: SOLO, DUO, QUATTRO, DUBEL, grzejniki kanałowe z wentylatorem, w których cyrkulacja powietrza wymuszona jest działaniem wentylatora: TRIOVENT, QUATTROVENT oraz grzejniki kanałowe modułowe, dostępne w modułach (tylko z konwekcją naturalną): FRACTAL DUO100 i FRACTAL QUATTRO150. Grzejniki kanałowe doskonale sprawdzą się w budownictwie jednorodzinnym i apartamentowcach, to znakomite rozwiązanie w przypadku hal produkcyjnych, obiektów sportowych, budowli sakralnych, lokali usługowych, salonów wystawienniczych, samochodowych i innych, w których oprócz ogrzania, istotnym celem jest stałe utrzymanie dobrej widoczności przez witryny wystawowe. BUDOWA SYSTEMU GRZEJNIK (WYMIENNIK KANAŁOWY)

3 Grzejnik REGULUS-system CANAL tak jak grzejnik ścienny składa się z dwóch układów: układu wodnego i układu oddawania ciepła. Układ wodny zbudowany jest z równomiernie rozmieszczonych wewnątrz grzejnika poziomych, miedzianych rur grzejnych, spiętych na końcach pionowymi miedzianymi kolektorami zbiorczymi. Spojenie rur grzejnych z kolektorami wykonane jest poprzez lutowanie (lut twardy). Układ oddawania ciepła zbudowany jest z lamel z blachy aluminiowej, osadzonych pionowo na rurach grzejnych układu wodnego. Odpowiednio wygięte przednie i tylne krawędzie lamel ciasno do siebie przylegają tworząc przednią i tylną ścianę grzejnika. Połączenie miedzi z aluminium jest połączeniem suchym dlatego nie zachodzi w nim zjawisko elektrochemiczne. Grzejniki i wanny kanałów pokryte są farbą proszkową RAL 5008 (ciemny granat). WANNA KANAŁU Wanna kanału wykonana jest z blachy ocynkowanej pokrytej granatową farbą proszkową (RAL 5008). Głębokość wanny mieści się w przedziale mm. Najpłytsze systemy podłogowego ogrzewania kanałowego można montować także między kondygnacjami. Szerokość wnętrza wanny tworzącej kanał grzewczy wynosi: 200, 250, 300 lub 350 mm. Górna część wanny jest rozszerzona to tzw. kołnierz, na którym wspiera się i do którego zamontowane jest obramowanie. Szerokość całkowita wanny wraz z kołnierzem wynosi odpowiednio 250, 300, 350 i 400 mm. PODEST KANAŁU To jedyny widoczny element ogrzewania kanałowego. Nazywany kratką, rusztem lub grillem. Wykonany z aluminium lub z drewna. Podesty aluminiowe dostępne są w wersji surowej, malowanej i anodowanej. Wykonanie standardowe to podest malowany na kolor srebrzysty perłowy. Podesty aluminiowe dostępne są w dwóch wzorach: poprzecznym (poprzeczne ułożenie szczebli) oraz wzdłużnym (wzdłużne ułożenie szczebli). Podesty drewniane oferowane są z dębu, buku lub jesionu w wersji surowej lub impregnowanej, do wyboru dwa wzory podestów drewnianych: kość i listwa. Wszystkie podesty dostępne są wersji zwijanej (roll), dodatkowo podesty aluminiowe poprzeczne wykonywane są również w wersji sztywnej (fix). OBRAMOWANIE PODESTU Obramowanie podestu montowane jest na kołnierzu wanny kanału grzewczego. Górna krawędź obramowania musi być idealnie zlicowana z ostatecznym poziomem posadzki. Obramowanie wykonane jest z aluminium i może być pomalowane na żądany przez inwestora kolor (około 200 barw z palety RAL) bez dopłaty. Obramowanie podestu jest elementem przenoszącym obciążenie podestu na podłoże. PODEST POSEZONOWY To rozwiązanie mające za zadanie ochronę wnętrza kanału po zakończonym sezonie grzewczym, dlatego podest posezonowy wstawiany jest czasowo wiosną, latem, jesienią. Doskonale sprawdza się zamontowany w najczęściej uczęszczanych szlakach komunikacyjnych np. wyjście na taras. To rozwiązanie unikalne jedynie w ofercie REGULUS-system. Obramowanie i dno z blachy o wymiarach dostosowanych do światła kanału należy wypełnić materiałem z którego wykonana jest podłoga: deski, panele, parkiet, płytki, laminat, wykładzina itp. ZAKRES PRODUKCJI REGULUS-system CANAL ogrzewanie podłogowe kanałowe z konwekcją naturalną TYPOSZEREG SOLO szerokość podestu: 250 mm

4 szerokość wanny: 200 mm głębokość wanny: 170, 270, 400, 500, 600, 700 mm TYPOSZEREG DUO głębokość wanny: 100 mm TYPOSZEREG QUATTRO głębokość wanny: 150, 200, 270 mm TYPOSZEREG DUBEL szerokość podestu: 400 mm szerokość wanny: 350 mm głębokość wanny: 170, 270, 400, 500, 600, 700 mm REGULUS-system CANAL VENT ogrzewanie podłogowe kanałowe z cyrkulacją powietrza wymuszoną wentylatorem TYPOSZEREG TRIOVENT szerokość podestu: 300 mm szerokość wanny: 250 mm głębokość wanny: 80 mm

5 standardowa długość jednego odcinka wanny: 750, 1250, 1750, 2250, 2750 napięcie wentylatora: 230V lub 12V moc wentylatora: 21-63W TYPOSZEREG QUATTROVENT szerokość podestu: 300 mm szerokość wanny: 250 mm głębokość wanny: 100 mm standardowa długość jednego odcinka wanny: 750, 1250, 1750, 2250, 2750 napięcie wentylatora: 230V lub 12V moc wentylatora: 21-63W REGULUS-system FRACTAL CANAL modułowe ogrzewanie podłogowe kanałowe (konwekcja naturalna) TYPOSZEREG FRACTAL DUO100 głębokość wanny: 100 mm standardowa długość modułów: 400, 600, 800, 1000, 1200 mm TYPOSZEREG FRACTAL QUATTRO150 głębokość wanny: 150 mm standardowa długość modułów: 400, 600, 800, 1000, 1200 mm CANAL oraz CANAL VENT cechy szczególne

6 miedziano-aluminiowy wymiennik mała masa niska bezwładność cieplna szybka reakcja na zapotrzebowanie na ciepło precyzyjne, energooszczędne i łatwo sterowalne ogrzewanie, efektywna praca w nowoczesnych, sterowanych systemach c.o. wysoka efektywność wynikająca z właściwości użytych materiałów, również w niskich temperaturach zasilania odporność na zmienne i wysokie ciśnienie lekkie łatwe w transporcie i montażu w wersji CANAL VENT wentylator wydatnie zwiększa moc zestawu w wersji CANAL VENT kilka modeli sterowania także ze zmienną prędkością wentylatora łatwe do rozmieszczenie we wnętrzach o skomplikowanym kształcie i dużych wymaganiach estetycznych szczególnie jeśli chodzi o krótsze i płytsze zestawy CANAL VENT (głębokość: 8 i 10 cm), które można zamontować nawet w posadzce między stropami duża odporność korozyjna długi okres gwarancji zarówno dla układów otwartych jak i zamkniętych ogrzewanie samodzielne lub wspomagające ogrzewanie strefowe ogrzewanie wybranych segmentów większych pomieszczeń ochrona przed wnikaniem zimnego powietrza w głąb pomieszczenia ochrona przeszklenia przed zaparowaniem i osadzaniem się wilgoci 25 lat gwarancji na szczelność KONTAKT REGULUS-system regulus@regulus.com.pl WWW: Tel: Adres: Dworkowa Bielsko-Biała
