1 INSTRUKCJA OBSŁUGI Bramka BACnet BMS MD-CCM08 Przed uruchomieniem urządzenia należy uważnie zapoznać się z instrukcją obsługi.

2 Bramka BACnet BMS MD-CCM08 MD-CCM08/E to interfejs umożliwiający podłączenie jednostek wewnętrznych i zewnętrznych do sieci BACnet. BACnet (Building Automation and Control Network) to sieć automatyki i sterowania budynkiem. MD-CCM08 gromadzi informacje o jednostkach wewnętrznych i zewnętrznych. Ponadto bramka MD-CCM08/E umożliwia przesyłanie poleceń do jednostek. Umożliwia podpięcie jednostek wewnętrznych i zewnętrznych do systemu BMS protokołu BACnet. Umożliwia połączenie samych jednostek wewnętrznych i zewnętrznych, bez udziału systemu BMS. Obejmuje 4 grupy portów komunikacyjnych RS485 i umożliwia podłączenie maksymalnie 256 jednostek wewnętrznych lub 128 jednostek zewnętrznych. Użytkownik może sprawdzać stan jednostek i zmieniać ich ustawienia poprzez sieć lokalną. Kompatybilny z przeglądarką Firebird. 1. OPIS FUNKCJI Bramka MD-CCM08 zapewnia porty BACnet dla systemów zarządzania budynkiem (BMS) i klimatyzacji, umożliwiające integracje systemów. Ponadto można ją podłączyć niezależnie do systemu Mideda VRF. Bramka MD-CCM08 posiada wbudowany moduł funkcji BACnet oraz obsługę stron internetowych. Obsługuje dostęp BACnet/IP oraz lokalne przeglądarki internetowe. Oferuje możliwość sterowania i monitorowania maksymalnie 256 jednostek wewnętrznych lub 128 jednostek zewnętrznych. Instrukcja obsługi

Ponadto bramka MD-CCM08/E umożliwia przesyłanie poleceń do jednostek. Umożliwia podpięcie jednostek wewnętrznych i zewnętrznych do systemu BMS protokołu BACnet.

3 Bramka BACnet BMS 2. KONFIGURACJA SYSTEMU Bramka CCM08 oraz system zarządzania BMS muszą znajdować się w segmencie sieci o tym samym IP. Przed rozpoczęciem użytkowania należy przeprowadzić konfigurację. Po ustawieniu adresu IP, można go zmodyfikować za pomocą funkcji INTERNETOWEJ. Domyślnym kontem administratora jest login admin i hasło Domyślny adres IP: Bramka CCM08 umożliwia podłączenie 4 grup sieci transmisji RS485. Do każdego portu można podłączyć maksymalnie 64 jednostki wewnętrzne lub 32 jednostki zewnętrzne. Jeżeli w systemie używanych jest więcej bramek CCM08, to można je połączyć za pomocą koncentratora, który następnie należy podłączyć do systemu monitorowania i BMS. System monitorowania Uwagi: MD-CCM08 oraz komputer z systemem BMS muszą posiadać ten sam adres segmentu podsieci. W przeciwnym razie urządzenia nie będą pracować prawidłowo. Domyślnym adresem bramki MD-CCM08 w segmencie sieci to *. 3. PORTY PRZYŁĄCZENIOWE I FUNKCJE Interfejs ethernetowy, połącz z siecią BACnet/IP Cztery grupy interfejsów RS485, każdy połącz z uniwersalnym system BACnet Instrukcja obsługi

Domyślnym kontem administratora jest login admin i hasło 12345. Domyślny adres IP: 192.168.1.8 Bramka CCM08 umożliwia podłączenie 4 grup sieci transmisji RS485.

4 Bramka BACnet BMS Przełącznik zasilania Zasilanie (AC220V/50Hz) Linia zasilania (prefabrykat) Port ethernetowy jest interfejsem ethernetowym, opartym na protokole BACnet. Podłącz do tego portu koncentrator BACnet, tak aby urządzenie podłączone do koncentratora mogło komunikować się z bramką MD-CCM08. Cztery grupy portów RS485: każdy port można podłączyć do zacisków XYE jednostek wewnętrznych/zewnętrznych. Jeżeli chcesz korzystać ze sterownika centralnego CCM30, to należy przypisać mu adres zerowy (0) w celu nawiązania połączenia z bramką MD-CCM08 poprzez porty F1F2E. Przywracanie ustawień fabrycznych Zwarcie portów 1 i 2 po załączeniu zasilania umożliwia przywrócenie fabrycznych ustawień bramki, w razie takiej potrzeby. Sposób połączenia portów przedstawiono poniżej: 4 Instrukcja obsługi

Cztery grupy portów RS485: każdy port można podłączyć do zacisków XYE jednostek wewnętrznych/zewnętrznych.

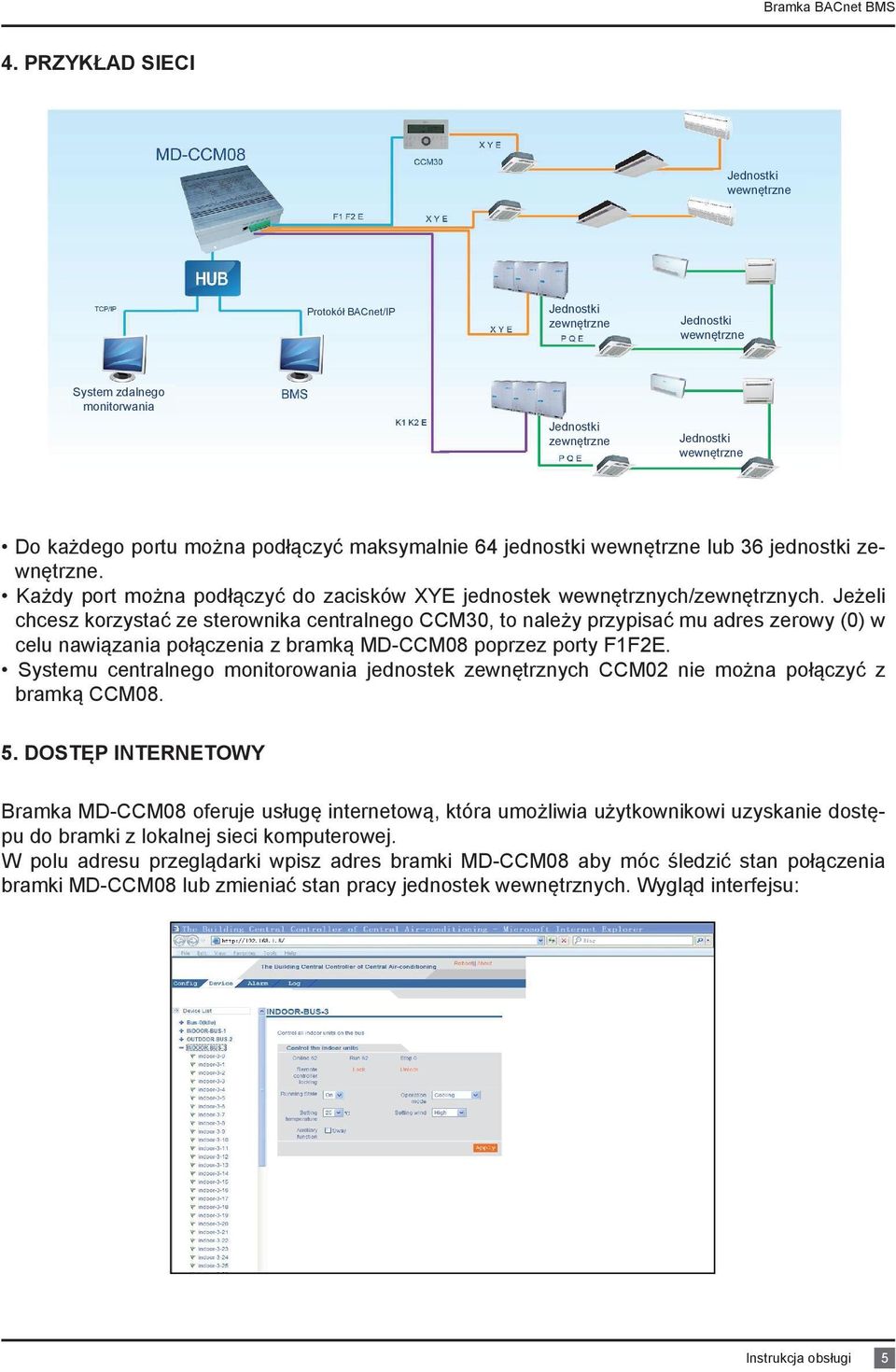

5 Bramka BACnet BMS 4. PRZYKŁAD SIECI wewnętrzne Protokół BACnet/IP zewnętrzne wewnętrzne System zdalnego monitorwania zewnętrzne wewnętrzne Do każdego portu można podłączyć maksymalnie 64 jednostki wewnętrzne lub 36 jednostki zewnętrzne. Każdy port można podłączyć do zacisków XYE jednostek wewnętrznych/zewnętrznych. Jeżeli chcesz korzystać ze sterownika centralnego CCM30, to należy przypisać mu adres zerowy (0) w celu nawiązania połączenia z bramką MD-CCM08 poprzez porty F1F2E. Systemu centralnego monitorowania jednostek zewnętrznych CCM02 nie można połączyć z bramką CCM DOSTĘP INTERNETOWY Bramka MD-CCM08 oferuje usługę internetową, która umożliwia użytkownikowi uzyskanie dostępu do bramki z lokalnej sieci komputerowej. W polu adresu przeglądarki wpisz adres bramki MD-CCM08 aby móc śledzić stan połączenia bramki MD-CCM08 lub zmieniać stan pracy jednostek wewnętrznych. Wygląd interfejsu: Instrukcja obsługi

jednostki zewnętrzne. Każdy port można podłączyć do zacisków XYE jednostek wewnętrznych/zewnętrznych.

6 Bramka BACnet BMS Uwagi: 1. Do zapisu danych o przebiegu pracy klimatyzatora niezbędna jest karta pamięci SD, która nie stanowi wyposażenia tego produktu. Kartę należy nabyć we własnym zakresie. W zależności od pojemności karty możliwe będzie zapisanie różnych okresów czasu przebiegu pracy. Standardowo, karta SD o pojemności 1 GB pozwala na zapisanie danych z ponad 1 roku. 2. Nie uruchamiaj za często klimatyzatora, aby uniknąć różnicy między aktualnym a oczekiwanym stanem pracy. Przerwa czasowa między zadziałaniem poszczególnych obiektów w jednym klimatyzatorze powinna wynosić ponad 10~20 sekund i zapewniać bieżącą i skuteczną zmianę stanu klimatyzatora. 6. USTAWIENIA SIECIOWE Sterownik posiada port ethernetowy (Eth0). Port ten jest przyłączem sieciowym protokołu BACnet/ IP. Fabrycznie, adres IP portu Eth0 został ustawiony na Zmodyfikuj adres bramki MD- CCM08 i upewnij się, że adres znajduje się w tej samej podsieci co wcześniej używany komputer z systemem BMS. Ponadto, domyślnym kontem administratora, niezbędnym do zalogowania do bramki MD-CCM08 jest Admin, a domyślnym hasłem Jeżeli bramka i komputer znajdują się w różnych segmentach sieci, niezbędna będzie wcześniejsza zmiana adresu IP na twój własny adres IP. Na przykład: nowy adres IP to , maska podsieci oraz bramka Po skonfigurowaniu adresu należy nacisnąć przycisk Apply oraz Reboot w celu zresetowania bramki CCM OBSŁUGIWANE SYSTEMY BMS Bramka MD-CCM08 posiada zdolność dostosowania do systemu BMS. Możliwe jest jej podłączenie do programów systemu zarządzania budynkiem wielu producentów. Obsługiwane systemy BMS zestawiono w poniższej tabeli: 6 Instrukcja obsługi

Nie uruchamiaj za często klimatyzatora, aby uniknąć różnicy między aktualnym a oczekiwanym stanem pracy.

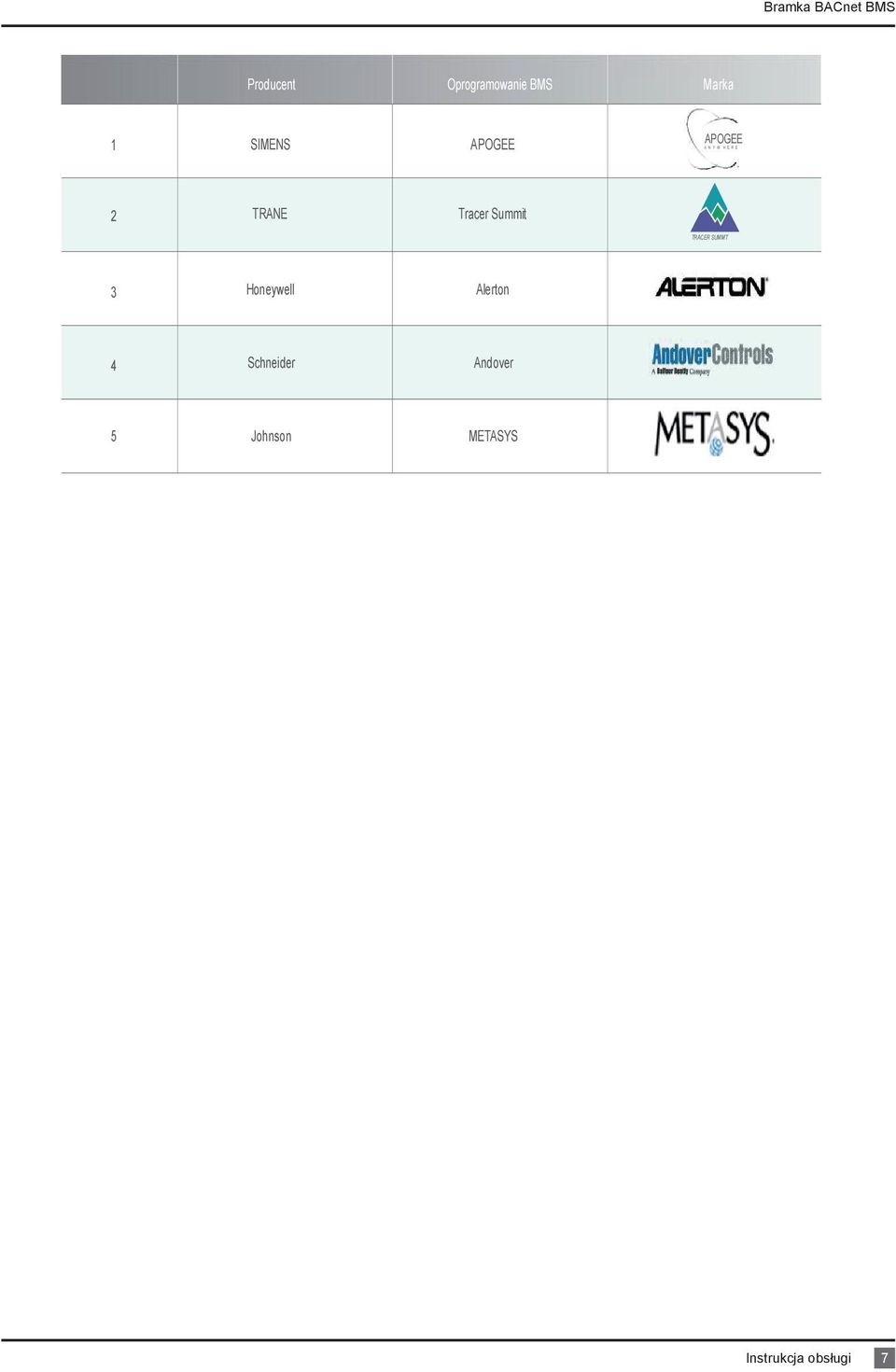

7 TM Bramka BACnet BMS Producent Oprogramowanie BMS Marka 1 SIMENS APOGEE APOGEE A N Y W H E R E 2 TRANE Tracer Summit TRACER SUMMT 3 Honeywell Alerton 4 Schneider Andover 5 Johnson METASYS Instrukcja obsługi

8 PL IO0037M032015PL
