3 Mają zaszczyt przedstawić System kontroli dostępu i ewidencji czasu pracy

4 Podstawowe cechy systemu użytkowników identyfikator użytkownika 4 bajty identyfikator RFID 8 bajtów kod PIN: 4-6 cyfr 2048 grup Bufor 48 tysięcy zdarzeń w kontrolerze możliwość przypisania użytkownika do max. 4 grup 32 kalendarze 256 harmonogramów 12 planów dnia w każdym harmonogramie szyfrowana transmisja danych (podpis CMAC i algorytm szyfrowania AES128) szeroki zakres napięcia zasilania urządzeń: 10 28V DC Minimalny system to czytnik i kontroler pełniący funkcję kontroli dostępu bądź rejestrator czasu pracy podłączony do pojedynczego komputera. Jednak w systemie może pracować wiele takich urządzeń, jak również wiele komputerów. Wszystko to spięte przez sieć Ethernet.

5 Czytniki kart zbliżeniowych EQU - R140 (125 khz) EQU - R150 (13,56 MHz) Odporne na warunki atmosferyczne Interfejs RS485 Sygnalizacja: 2xLED + brzęczyk Indukcyjny czujnik sabotażowy Kolory: czarny, lava, kremowy

6 Szklane czytniki kart zbliżeniowych EQU - R141 (125 khz) EQU - R151 (13,56 MHz) Front szklany z dowolnym nadrukiem Interfejs RS485 Sygnalizacja: LED + brzęczyk Czujnik sabotażowy Montaż na typowej puszce instalacyjnej

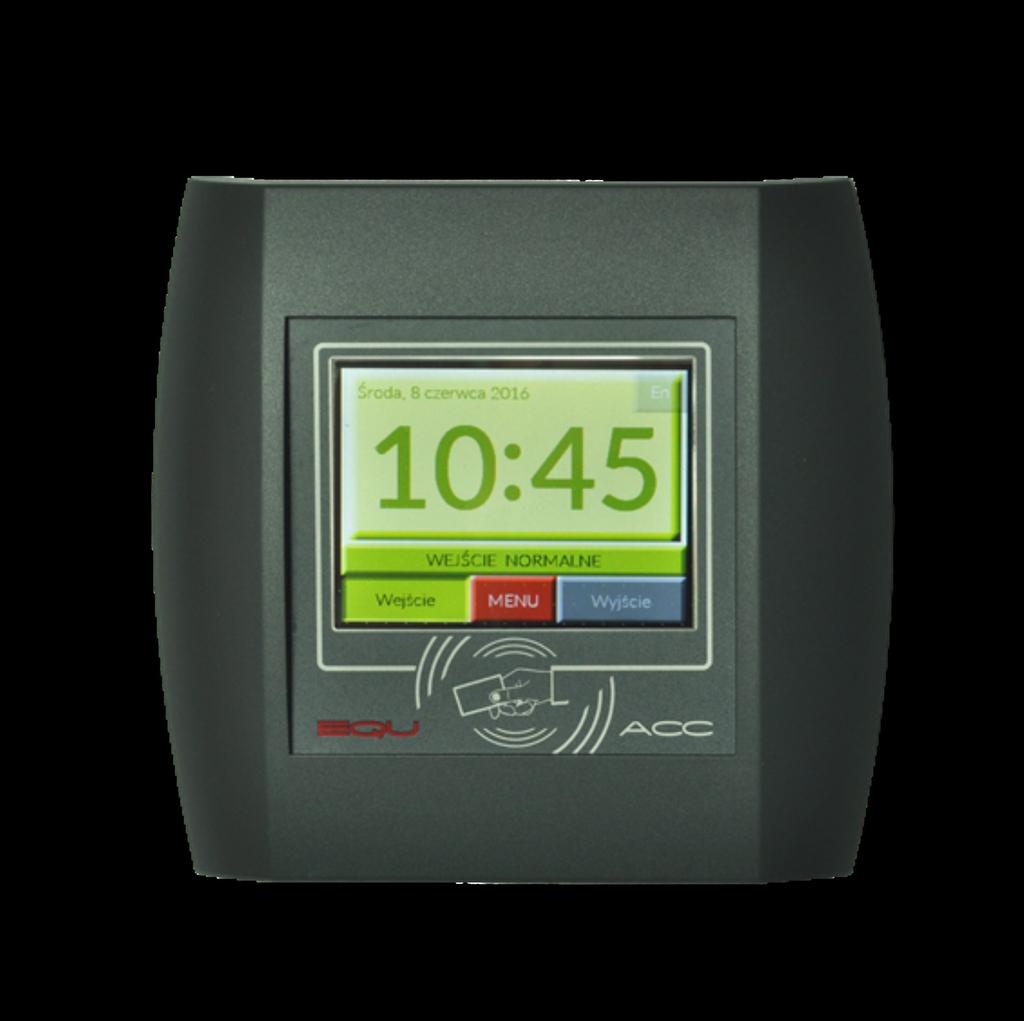

7 Czytniki kart zbliżeniowych EQU - R142 (125 khz) EQU - R152 (13,56 MHz) Kolorowy ekran dotykowy 4,3 Interfejs RS485 Rejestracja kilku rodzajów zdarzeń Czujnik sabotażowy (mikrowyłącznik) Kolory: lava, kremowy

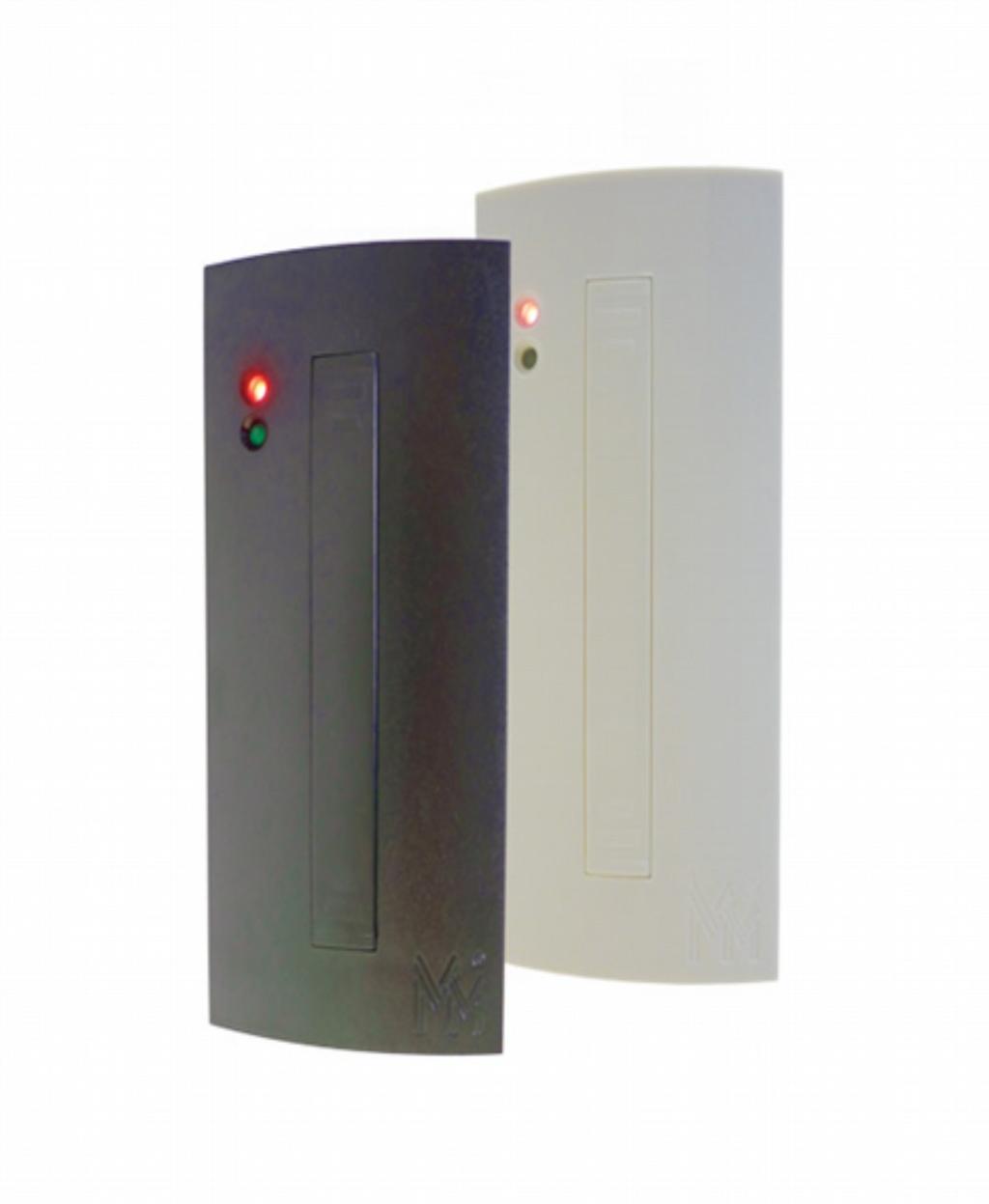

8 Terminale EQU - T140 (125 khz) EQU - T150 (13,56 MHz) Odporne na warunki atmosferyczne Interfejs RS485 Sygnalizacja: 2xLED + brzęczyk 2 wejścia (czujnik otwarcia drzwi, przycisk wyjścia) 1 wyjście tranzystorowe OC Indukcyjny czujnik sabotażowy Kolory: czarny, lava, kremowy

9 Terminale z frontem szklanym EQU - T141 (125 khz) EQU - T151 (13,56 MHz) Nowoczesny design Interfejs RS485 Sygnalizacja: LED + brzęczyk 2 wejścia (czujnik otwarcia drzwi, przycisk wyjścia) 1 wyjście tranzystorowe OC Czujnik sabotażowy Kolory: dowolny nadruk na szkle

10 Funkcje realizowane przez kontrolery EQU ACC Tryby pracy przejść: normalny, otwarty, zablokowany, bistabilny, astabilny Rozpoznawanie osób: karta RFID, karta + kod PIN, tylko kod PIN Anti-passback lokalny Przejścia zależne (śluzy) Wejście komisowe Wejście gościnne Losowanie osób do kontroli Zarządzanie przydzielonym abonamentem (obiekty sportowe, itd.) Tryb licznikowy Otwieranie przez operatora Przypominanie o konieczności zamknięcia przejścia Nadzór nad zasilaniem Obsługa windy

11 Kontroler ośmiu przejść EQU - K150 Kontrola ośmiu przejść Możliwość dołączenia 32 czytników Opcja przypisania określonego rodzaju rejestracji Interfejs RS485 2 wyjścia przekaźnikowe

12 Kontroler dwóch przejść EQU - K152 2 wyjścia przekaźnikowe 4 wejścia Interfejs zewnętrzny Ethernet Interfejs wewnętrzny EQUbus (RS485) Bufor zdarzeń Zarządzanie max.2 przejściami

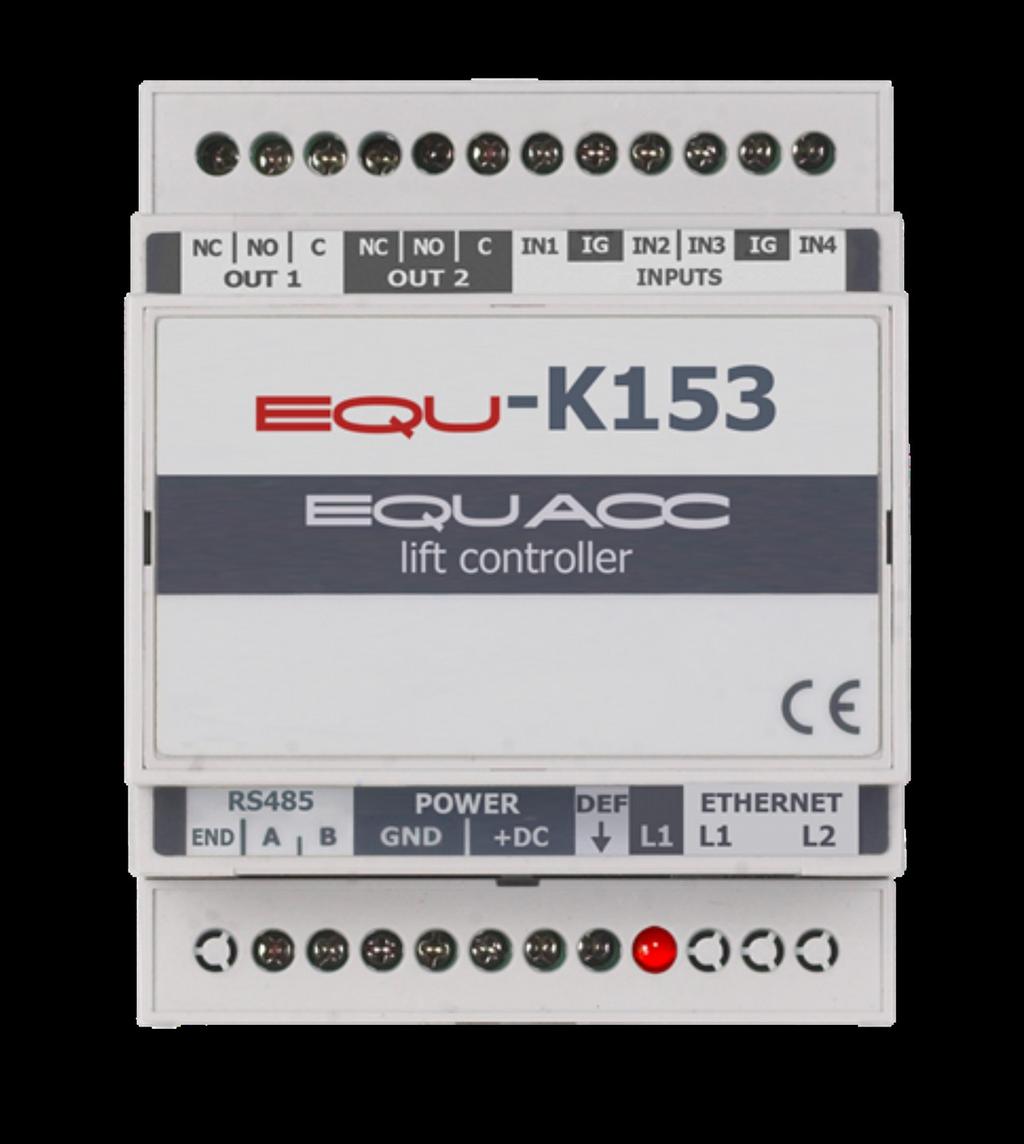

13 Kontroler windy EQU - K153 Interfejs zewnętrzny Ethernet Interfejs wewnętrzny EQUbus (RS485) Bufor zdarzeń Zarządzanie max.32 poziomami (przez moduły EQU-D153)

14 Moduł rozszerzeń - wyświetlacz EQU - D150 Wyświetlacz czerwony LED Pokazuje czas systemowy Interfejs EQUbus (RS485) Wysokość cyfry 4,5 cm

15 Moduł dodatkowych wejść/wyjść EQU - D151 3 wyjścia przekaźnikowe 6 wejść Interfejs EQUbus (RS485)

16 Moduł dodatkowych wejść/wyjść EQU - D152 2 wyjścia przekaźnikowe 8 wejść Interfejs EQUbus (RS485)

17 Moduł dodatkowych wejść/wyjść EQU - D153 8 wyjść przekaźnikowych 5 wejść Interfejs EQUbus (RS485)

18 Terminal do czytników Wiegand EQU - T130 2 wyjścia przekaźnikowe 2 wejścia dwustanowe Interfejs EQUbus (RS485) Obsługa max. 2 czytników z interfejsem Wieganda

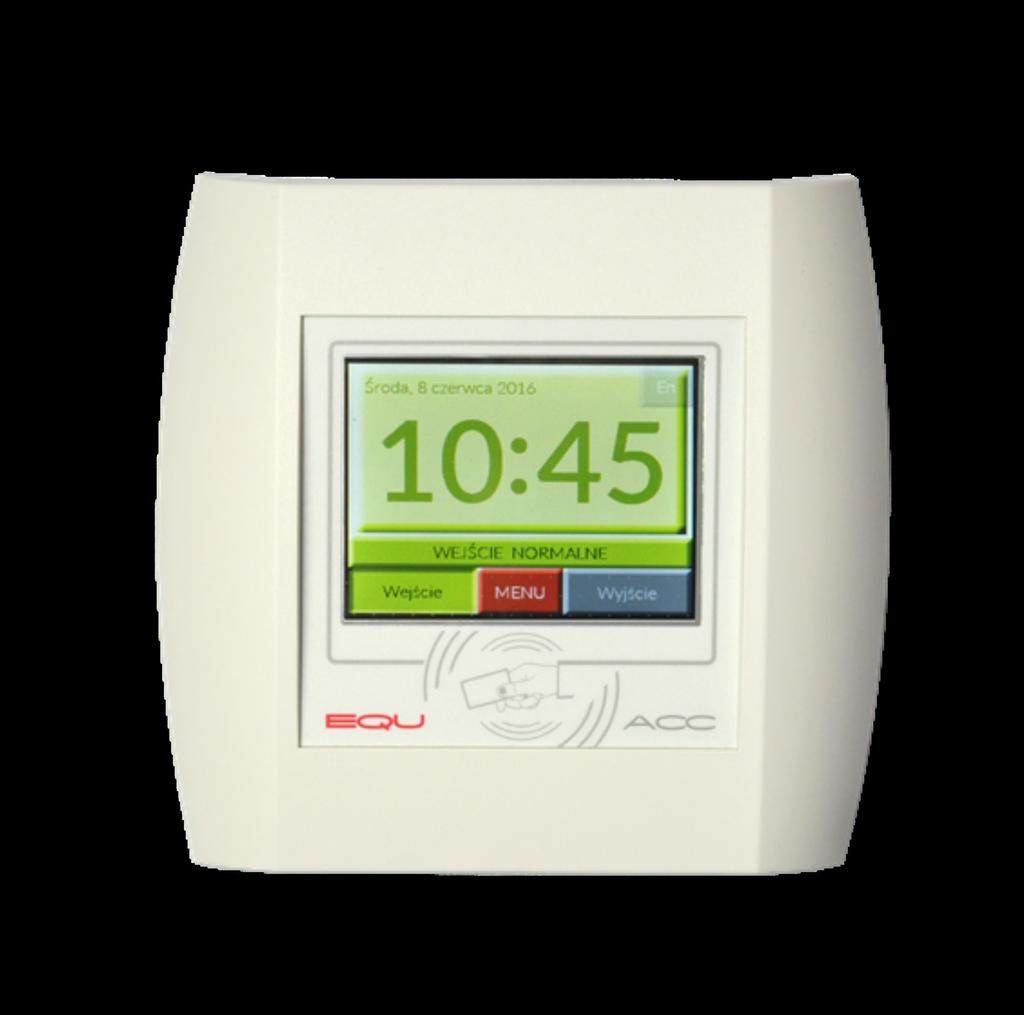

19 Rejestrator czasu pracy EQU - C140 (125 khz) EQU - C150 (13,56 MHz) Ekran dotykowy 3,5 Interfejs sieciowy TCP/IP Pojemność kart Bufor zdarzeń Rejestracja różnych rodzajów zdarzeń Zasilanie PoE 12-24V

20 Nagrody Dwa złote medale Międzynarodowych Targów Poznańskich dla rodziny rejestratorów czasu pracy na Targach Zabezpieczeń INFOSYSTEM 2014

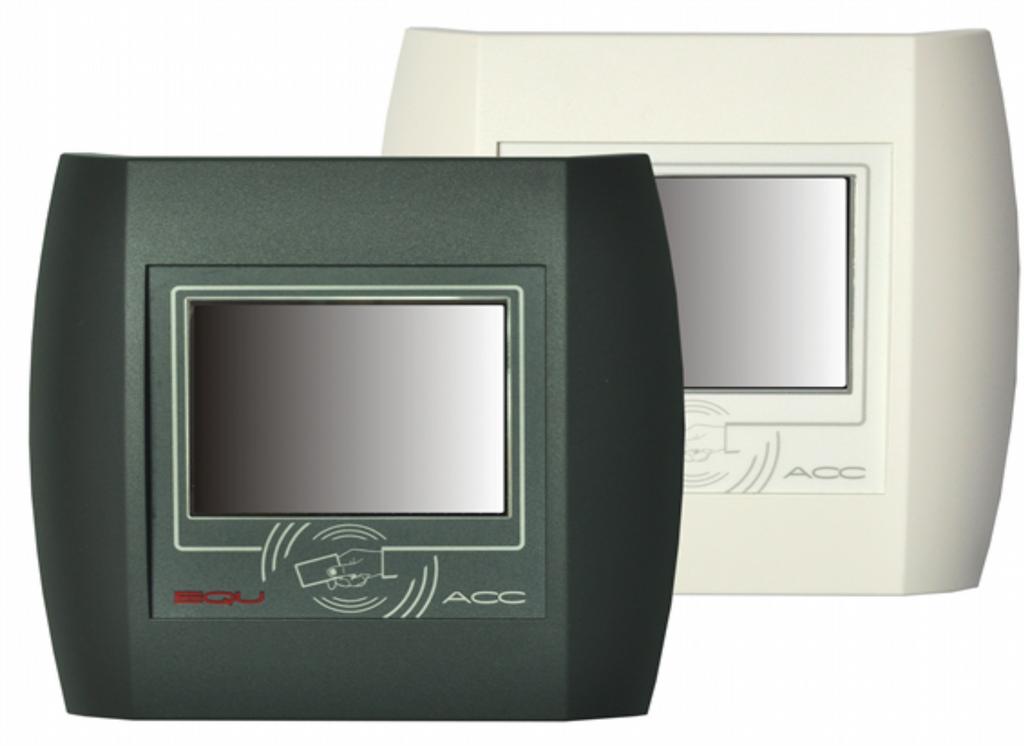

21 Panele Panele z kolorowym ekranem dotykowym i czytnikiem RFID EQU - P140 (125 khz) EQU - P150 (13,56 MHz) Ekran dotykowy 3,5 Interfejs sieciowy TCP/IP Praca tylko on-line Przesyłają kod przeczytanej karty i współrzędne naciśniętego punktu Wyświetlają na ekranie przesyłane do nich komunikaty

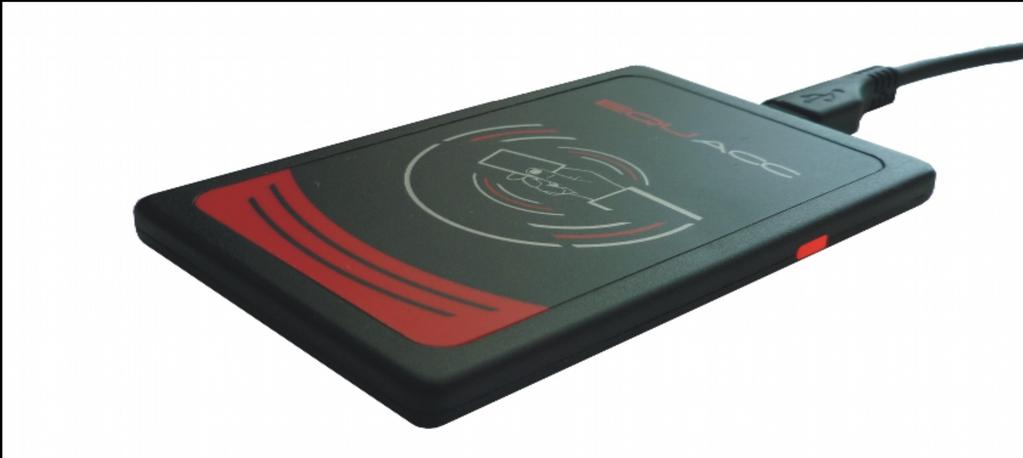

22 Czytnik administratora Czytnik administratora systemu EQU - A140, EQU - A150 Ułatwia wprowadzanie kart do systemu Interfejs USB Sygnalizator LED

23 Elementy uzupełniające zamki autonomiczne Z40, Z50 1 wyjście tranzystorowe OC 2 wejścia Pojemność: 2000 kart Programowanie grupowe kartami MASTER Odporny na warunki atmosferyczne

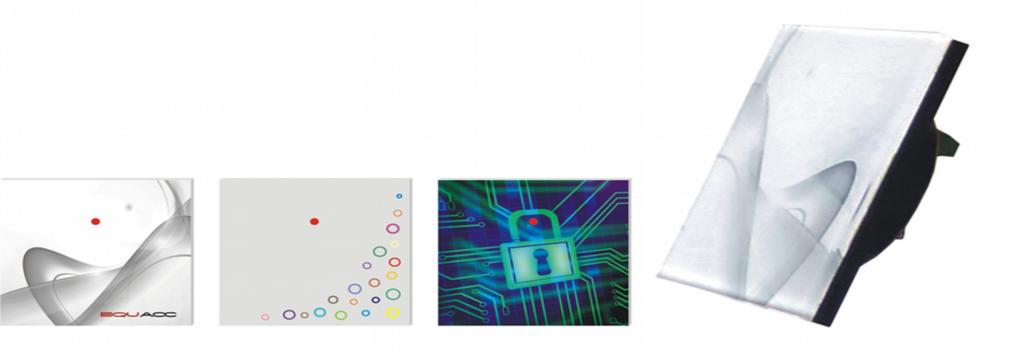

24 Elementy uzupełniające szklane zamki autonomiczne Z41, Z51 1 wyjście tranzystorowe OC 2 wejścia Pojemność: 2000 kart Programowanie grupowe kartami MASTER Elegancki szklany front z dowolnym nadrukiem

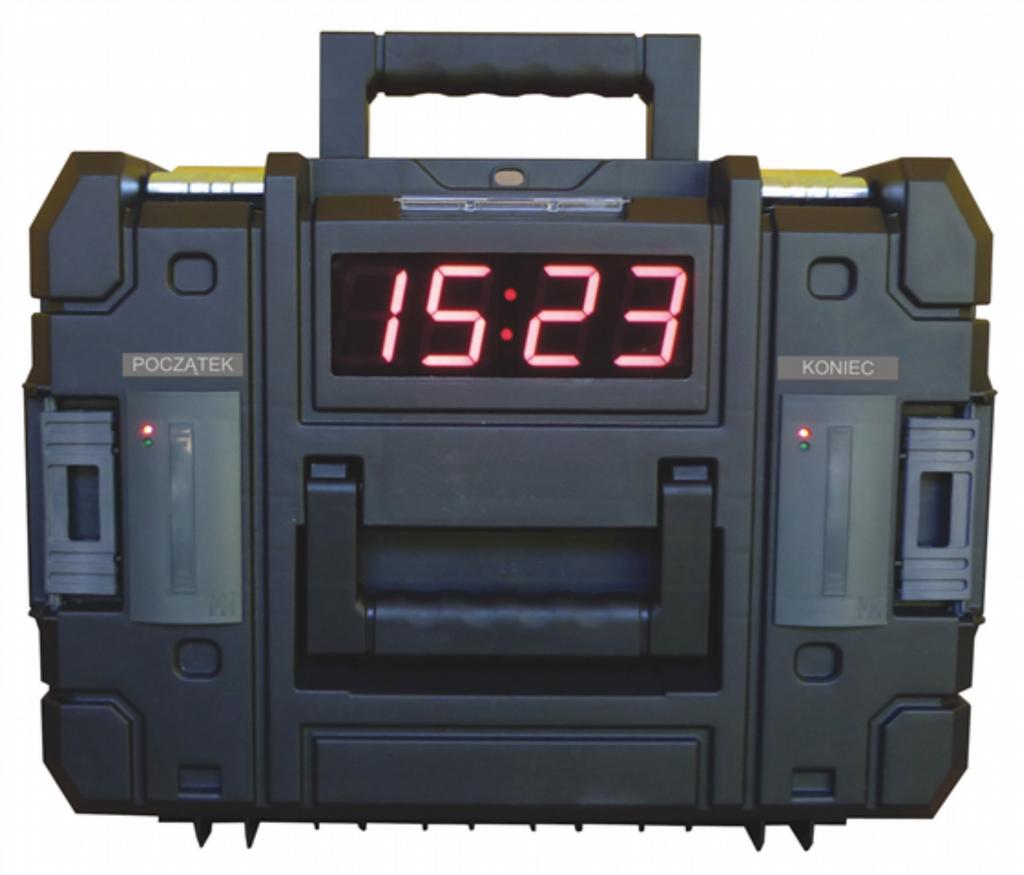

25 Mobilny zestaw RCP

26 Metalowa obudowa MM-OZ1 Szyna DIN ma 3 moduły EQU ACC Zasilacze buforowe od 1,9 do 4,5A Akumulator max. 12 Ah Miejsce na 2 moduły bezpiecznikowe MM-F01 Dwa czujniki sabotażowe Przykład wykorzystania

27 Moduł bezpiecznikowy MM-F01 Sześć bezpieczników Sygnalizacja LED uszkodzenia bezpiecznika 3 dodatkowe porty RS 485 (EQUbus)

28 PRZYKŁADOWY SCHEMAT SYSTEMU KONTROLI DOSTĘPU I REJESTRACJI CZASU PRACY

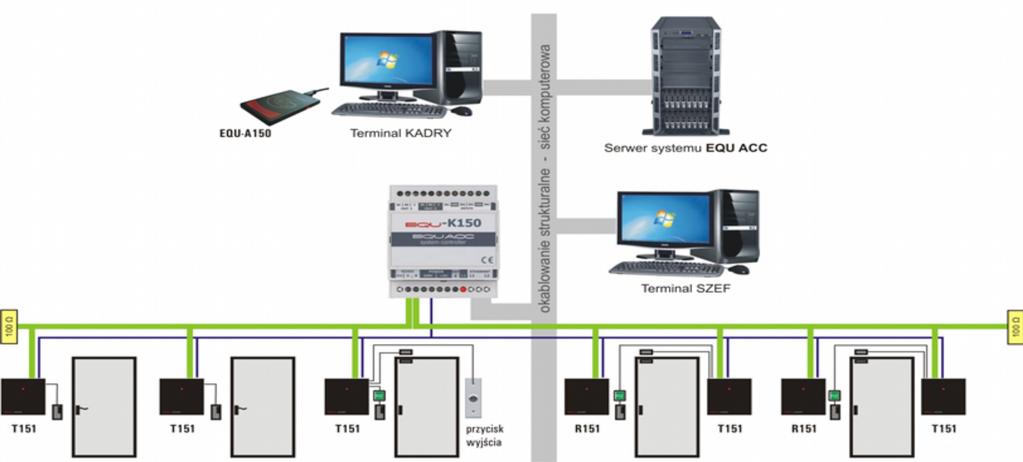

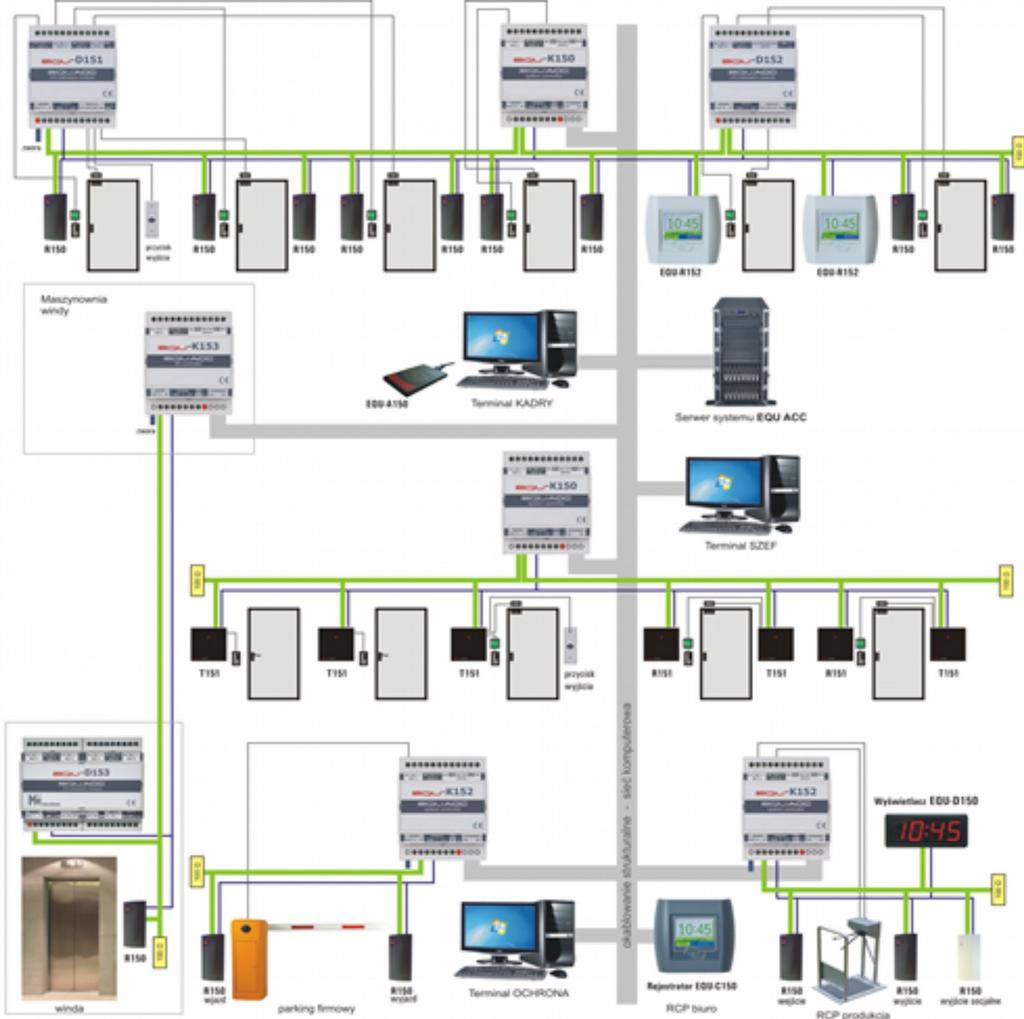

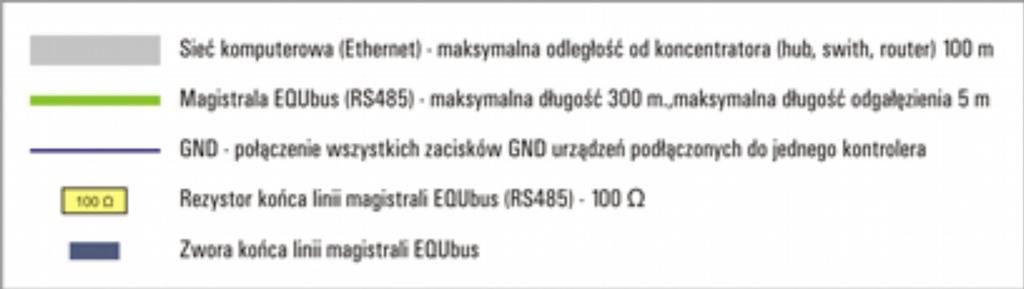

29 Przykładowy schemat

30 Przykładowy schemat EQU ACC (parter)

31 Przykładowy schemat EQU ACC (piętro I)

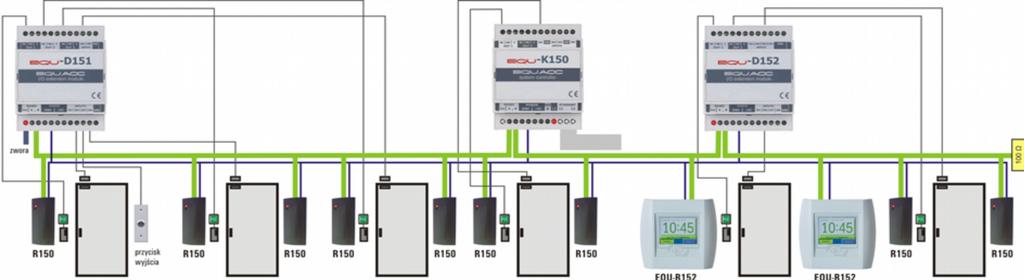

32 Przykładowy schemat EQU ACC (piętro II)

33 OPROGRAMOWANIE DO KONFIGURACJI URZĄDZEŃ SYSTEMU

34 Program do konfiguracji kontrolerów

35 Strona www kontrolerów

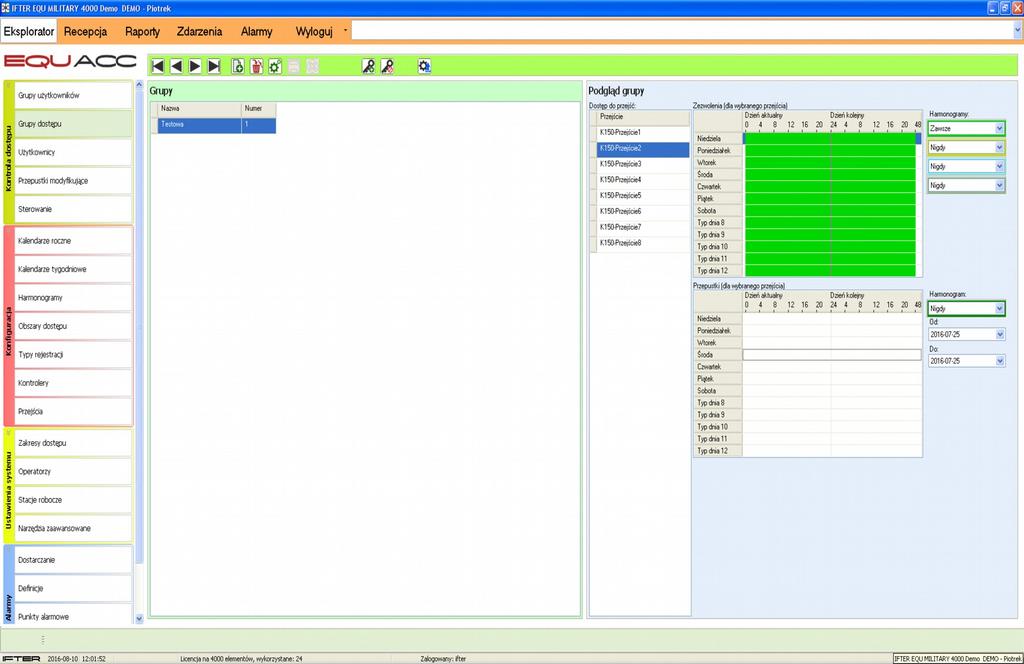

36 Oprogramowanie EQU ACC Intuicyjny interfejs Zaawansowane możliwości zarządzania personelem, uprawnieniami, przejściami, itd. Przepustki czasowe, typu gość, itd.. Elastyczne raportowanie Sygnalizacja stanów urządzeń Zarządzanie alarmami Kontrola przejścia Pełna integracja z wizualizacją IFTER EQU

37 Bezpieczeństwo System spełnia najwyższe normy bezpieczeństwa (standardowo grade 2, wersja rozszerzona 3,4) Uwierzytelnianie podpisem - podpis CMAC Szyfrowanie danych algorytmem AES128 inicjacja połączenia algorytmem szyfrowania AES256 Unikalne klucze szyfrujące dla każdego połączenia Możliwość definiowania certyfikatu instalacji zabezpieczenie przed nieautoryzowanym dostępem
