Wprowadzenie. Smart Home Automation

Transkrypt

1 1/60

2 Wprowadzenie Smart Home Automation

3 Wprowadzenie Plan prezentacji 1. Wprowadzenie 2. Cechy systemu 3. Miniserver i LoxBUS 4. Aplikacja Loxone Config 5. Moduły rozszerzeń 6. Interfejsy użytkownika 7. Podsumowanie

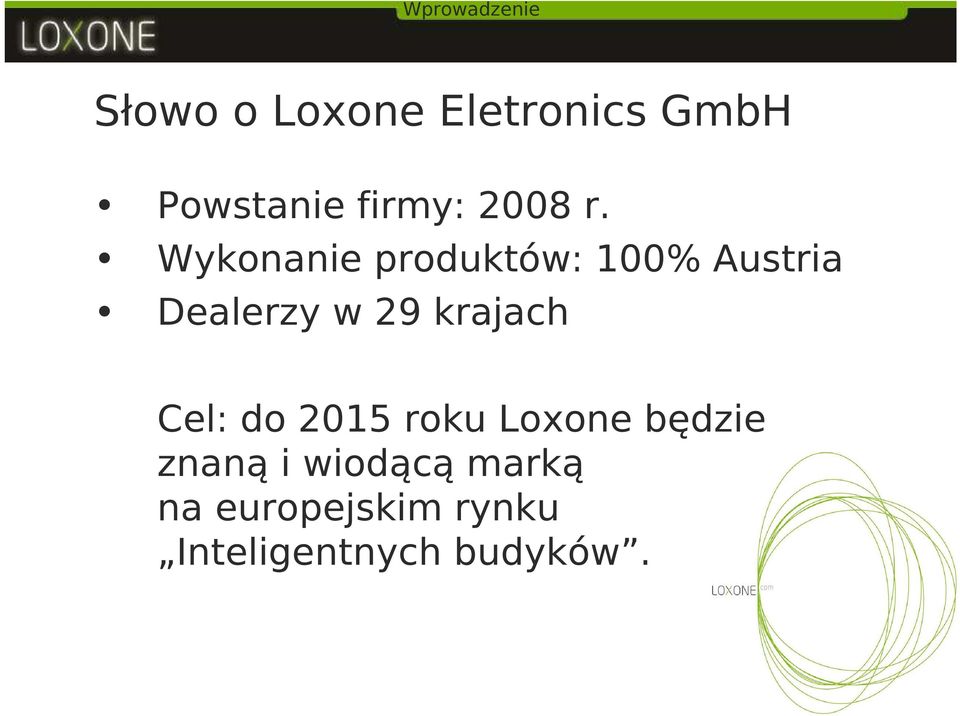

4 Wprowadzenie Słowo o Loxone Eletronics GmbH Powstanie firmy: 2008 r. Wykonanie produktów: 100% Austria Dealerzy w 29 krajach Cel: do 2015 roku Loxone będzie znaną i wiodącą marką na europejskim rynku Inteligentnych budyków.

5 Wprowadzenie Instalatorzy w Austrii:

6 Wprowadzenie Gama produktów: Miniserver Siedem modułów rozszerzeń Ściemniacz LED Uchwyty na ipady...

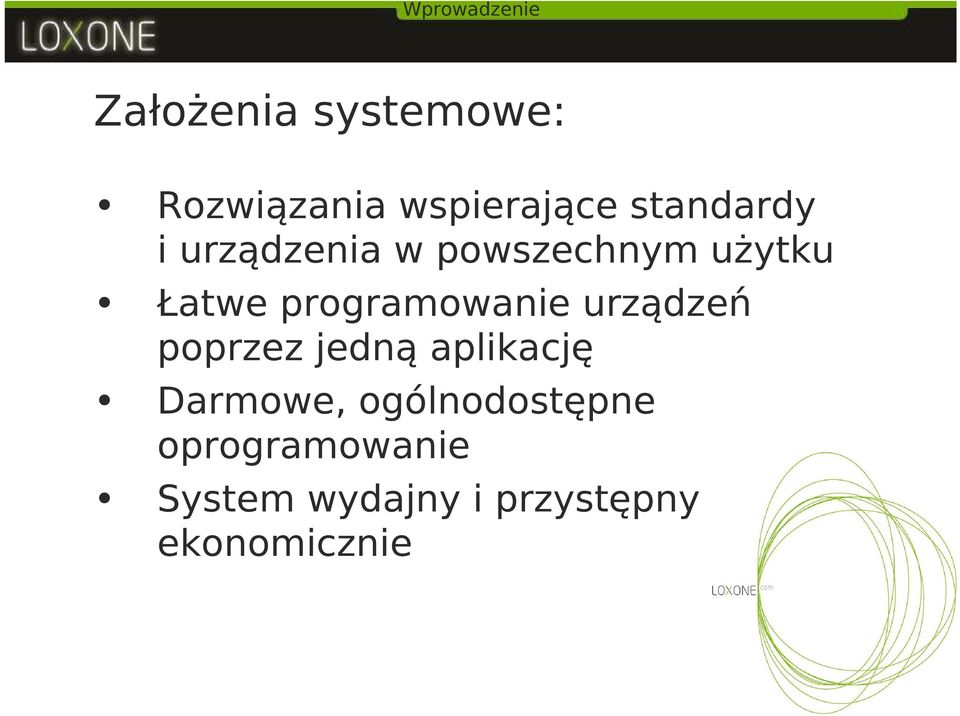

7 Wprowadzenie Założenia systemowe: Rozwiązania wspierające standardy i urządzenia w powszechnym użytku Łatwe programowanie urządzeń poprzez jedną aplikację Darmowe, ogólnodostępne oprogramowanie System wydajny i przystępny ekonomicznie

8 Cechy systemu Cechy systemu: Integracja z KNX Właściwości Ograniczenia

9 Cechy systemu Integracja z KNX: Rozszerzenie systemu KNX o bramę IP oraz webinterface Wykorzystanie Miniservera jako modułu wejść/wyjść wraz z szeroką gamą funkcji logicznych System oparty na Miniserverze współpracujący z panelami KNX Zbudowanie kompletnego systemu automatyki na bazie Miniservera

10 Cechy systemu Rozszerzenie systemu KNX o interfejs IP oraz webinterface +

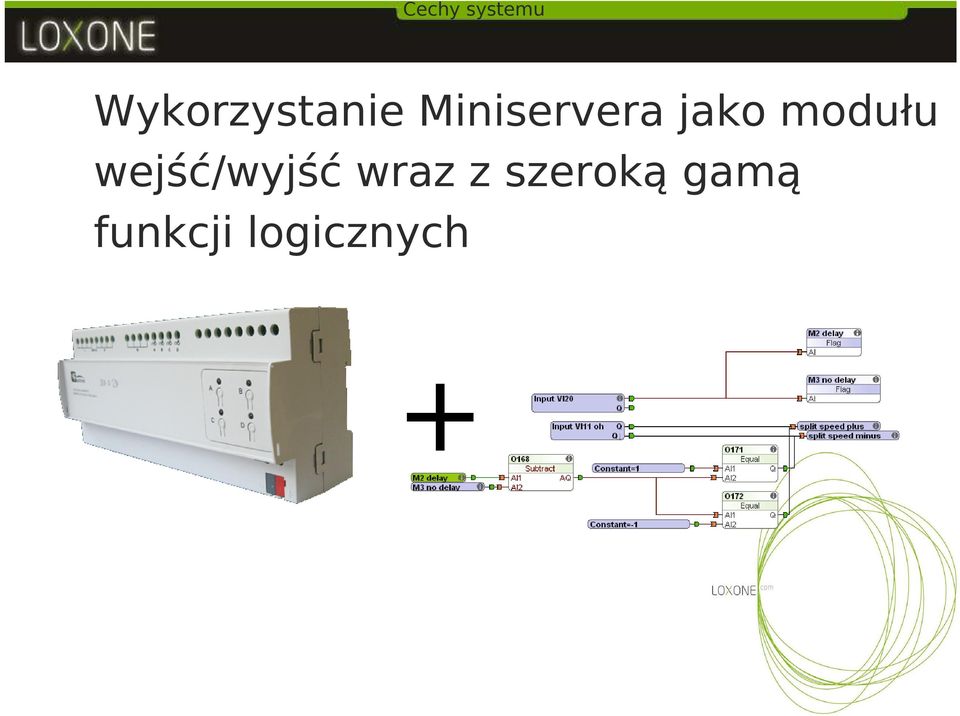

11 Cechy systemu Wykorzystanie Miniservera jako modułu wejść/wyjść wraz z szeroką gamą funkcji logicznych +

12 Cechy systemu Porównanie cen: Interfejs IP 1000zł 8 wyjść przekaźnikowych 1200zł 8 wejść binarnych 1000zł 4 wejścia analogowe 1300zł 4 wyjścia analogowe 1000zł Łącznie: 5500zł Miniserver Loxone 2000zł (+ wizualizacja, multiroom, serwer FTP i inne)

13 Cechy systemu System oparty na MIniserverze współpracujący z panelami KNX +

14 Cechy systemu Kompletny systemu automatyki na bazie Miniservera

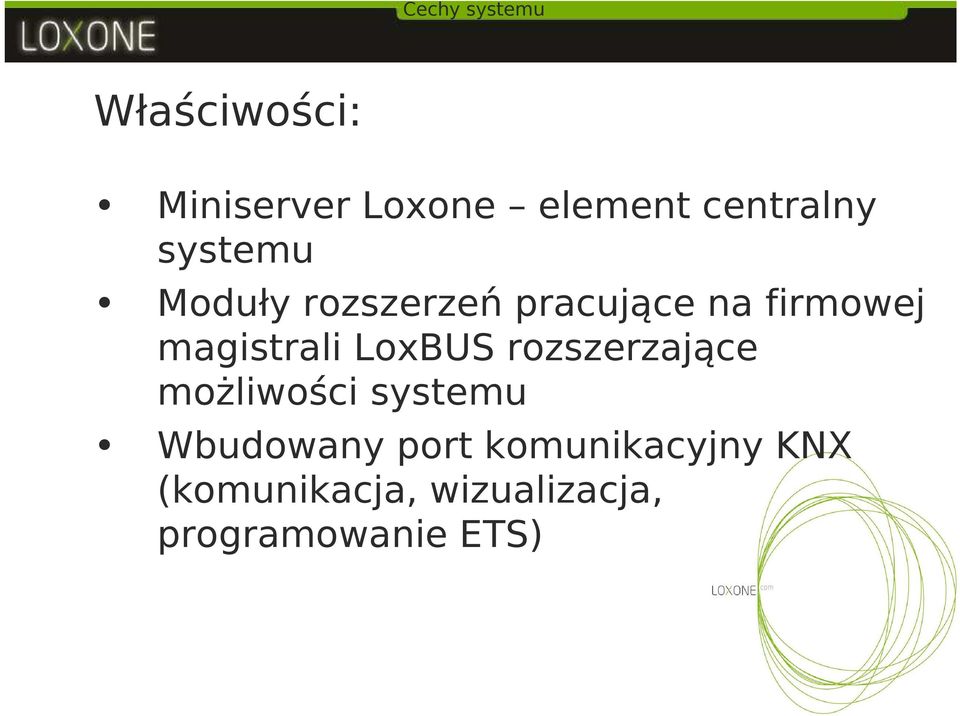

15 Cechy systemu Właściwości: Miniserver Loxone element centralny systemu Moduły rozszerzeń pracujące na firmowej magistrali LoxBUS rozszerzające możliwości systemu Wbudowany port komunikacyjny KNX (komunikacja, wizualizacja, programowanie ETS)

16 Cechy systemu Właściwości: Komunikacja sieciowa z innymi systemami i urządzeniami Generowanie maili i wiadomości głosowych Zbieranie danych, praca oparta na kalendarzu, generowanie logów

17 Cechy systemu Właściwości: Sterowanie ogrzewaniem, roletami, muzyką, alarmami itd. (wejścia/wyjścia analogowe i binarne) Programowanie wizualne oparte na blokach funkcyjnych (jak PLC) Zarządzanie i wizualizacja systemu poprzez wbudowany webinterface Wsparcie obsługi poprzez iphone, ipad, urządzenia bazujące na systemie Android

18 20/60

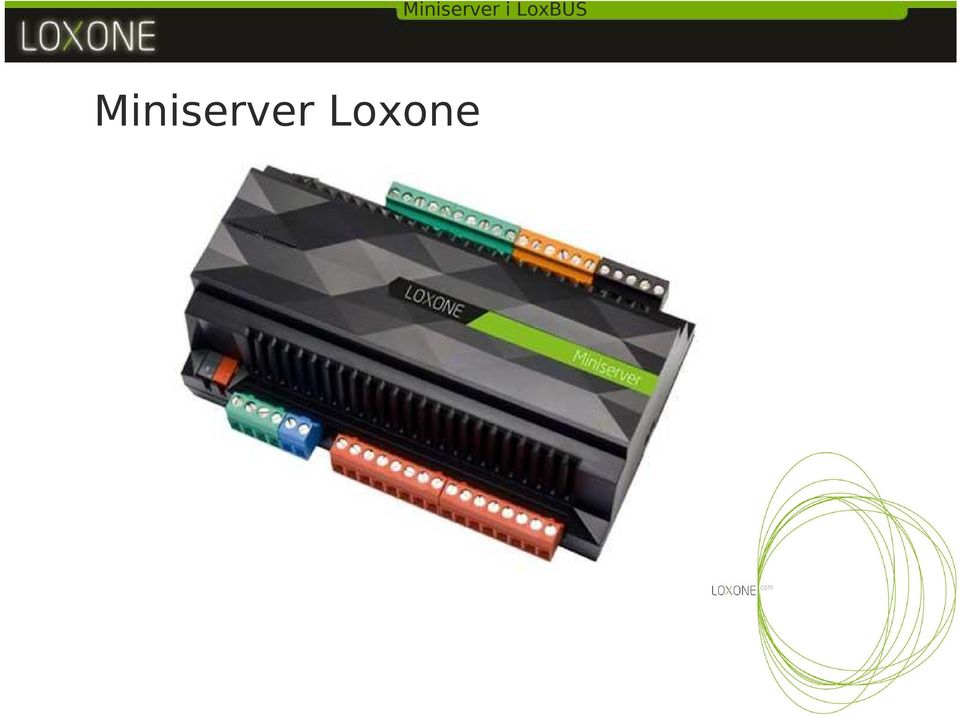

19 Miniserver Loxone Miniserver i LoxBUS

20 Miniserver i LoxBUS Miniserwer Loxone i LoxBUS: Parametry techniczne Złącza LoxBUS

21 Miniserver i LoxBUS Parametry techniczne Miniservera Wymiary: 155 x 85 x 49mm Montowany na szynie DIN Procesor 400MHz Zasilany napięciem 24V DC Pobór prądu 120mA Dwie diody informujące o trybie pracy

22 Miniserver i LoxBUS Złącza Miniservera Magistrala LoxBUS Zasilanie Ethernet KNX Micro SD Wejścia analogowe Wyjścia analogowe Wejścia binarne Wyjścia przekaźnikowe

23 Miniserver i LoxBUS Magistrala LoxBUS Możliwość dołączenia do 30 modułów rozszerzeń do jednego Miniservera Dowolna ilość zasilaczy 24V DC Maksymalna długość: 500m Urządzenia podłączane równolegle Zalecana skrętka kategorii 5 Magistrala zakończona rezystorem terminującym 120Ω

24 Miniserver i LoxBUS Złącze zasilania Dwie pary złącz 24V DC i masy Możliwość przekazania napięcia modułom rozszerzeń, urządzeniom peryferyjnym, przyciskom itp.

25 Miniserver i LoxBUS Złącze Ethernet Programowanie Miniservera WebInterface Komunikacja użytkownika z systemem Serwer FTP Współpraca wielu Miniserverów Komunikacja z innymi systemami sieciowymi

26 Miniserver i LoxBUS Złącze KNX Integracja z systemem KNX Programowanie urządzeń KNX (ETS) Darmowy monitor magistrali KNX

27 Miniserver i LoxBUS Slot Micro SD Obsługa kart do 16GB Przechowywanie programów Miniservera oraz interfejsów sieciowych Rejestrowanie zmiennych środowiskowych i logów Obsługa serwera FTP

28 Miniserver i LoxBUS Wejścia analogowe 4 wejścia analogowe Praca w zakresie 0-10V DC Rozdzielczość 10-bitowa Możliwość wykorzystania jako wejście binarne

29 Miniserver i LoxBUS Wyjścia analogowe 4 wyjścia analogowe Praca w zakresie 0-10V DC Rozdzielczość 12-bitowa

30 Miniserver i LoxBUS Wejścia binarne 8 wejść binarnych Praca w zakresie 0-24V DC Charakterystyka 0V 7.2V zero 7.2V 8.0V strefa martwa 8.0V 24.0V jeden

31 Miniserver i LoxBUS Wyjścia przekaźnikowe 8 wyjść przekaźnikowych Obciążenie: 250V AC 5A lub 30V DC 5A Zabezpieczenie przed zbyt wysokim napięciem na przekaźniku

32 Aplikacja Loxone Config Aplikacja Loxone Config

33 Aplikacja Loxone Config Aplikacja Loxone Config Funkcje: Programowanie sieci Symulator Testowanie programu on-line Monitor magistrali KNX i LAN Nauka komend KNX i LAN Debugger

34 Aplikacja Loxone Config Pozostałe aplikacje Loxone Control Aplikacja działająca jako czujnik obecności użytkownika przy komputerze. Loxone Diagnostic Tool Narzędzie diagnostyczne do badania ruchu na magistrali i statusów urządzeń.

35 Moduły rozszerzeń Moduły rozszerzeń

36 Moduły rozszerzeń Moduły rozszerzeń główne: Extension, Dimmer sieciowe: RS232, RS485, Air, DMX512, 1-wire wirtualne: multiroom, ir-trans

37 Moduły rozszerzeń Moduł Loxone Extension Podstawowy moduł rozszerzający możliwości Miniservera. Zawiera: 8 wyjść przekaźnikowych 12 wejść binarnych 4 wejścia analogowe 4 wyjścia analogowe

38 Moduły rozszerzeń Moduł Loxone Dimmer Moduł umożliwiający ściemnianie obwodów oświetleniowych. Zawiera: 4 wyjścia oświetleniowe 8 wejść binarnych

39 Moduły rozszerzeń Moduł Loxone Dimmer Moduł umożliwiający ściemnianie obwodów oświetleniowych. Właściwości: Moc: 1x400W, 3x210W Do konwencjonalnych żarówek, LED, halogenowych, energooszczędnych Do obciążeń rezystancyjnych, Pojemnościowych, indukcyjnych

40 Moduły rozszerzeń Moduł RS232 Umożliwia dołączenie jednego urządzenia komunikującego się interfejsem RS232. Umożliwia ustalenie dowolnego formatu danych, protokołu, prędkości. Przeznaczony do urządzeń takich jak: centrale telefoniczne, sterowniki kotłów, sprzęt audio, inne urządzenia z portem RS232.

41 Moduły rozszerzeń Moduł RS485 Umożliwia dołączenie urządzeń komunikujących się interfejsem RS485. Umożliwia ustalenie dowolnego formatu danych, protokołu. Przeznaczony do urządzeń takich jak: sterowniki klimatyzacji, sterowniki wentylacji, czytniki i czujniki, inne urządzenia z portem RS485.

42 Moduły rozszerzeń Moduł DMX Moduł umożliwia podłączenie do 128 kanałów urządzeń pracujących w systemie DMX. Przeznaczony do sterowania: ściemniaczami, lampami, reflektorami, wszelkiego typu efektami scenicznymi.

43 Moduły rozszerzeń Moduł Air Moduł pozwala na bezprzewodową Komunikację z urządzeniami standardu EnOcean. Pozwala na sterowanie 128 elementami wykonawczymi oraz monitorowanie do 128 sensorów. Umożliwia łatwe, pozbawione przewodów rozbudowanie instalacji automatyki.

44 Moduły rozszerzeń Moduł 1-wire Element umożliwia dołączenie do systemu do 32 korzystnych ekonomicznie urządzeń Komunikujących się w standardzie 1-wire.

45 Moduły rozszerzeń Systemy multiroom Oprogramowanie Loxone Config zawiera wbudowane, proste bloki funkcyjne do sterowania systemami multiroom: Sonos CasaTunes Squeezebox Pioneer ARV Denon (AVR3310 i wyższe, POA3012) Russound RIO

46 Moduły rozszerzeń Moduł ir-trans Dzięki obsłudze protokołu UDP Miniserver może komunikować się z urządzeniami rodziny ir-trans, dzięki czemu możliwa jest łatwa nauka i generowanie rozkazów do odbiorników podczerwieni, m.in. sprzętu RTV klimatyzatorów stacjonarnych komputerów

47 Interfejsy użytkownika Interfejsy użytkownika Webinterface classic Webinterface thin Panel administracyjny Obsługa FTP Statystyki Aplikacja iphone/ipad/ipod Aplikacja Android

48 Interfejsy użytkownika Webinterface Classic

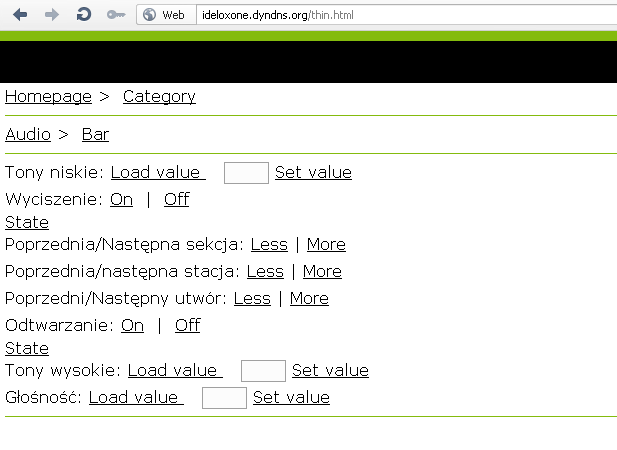

49 Webinterface Thin Interfejsy użytkownika

50 Interfejsy użytkownika Panel administracyjny

51 Obsługa FTP Interfejsy użytkownika

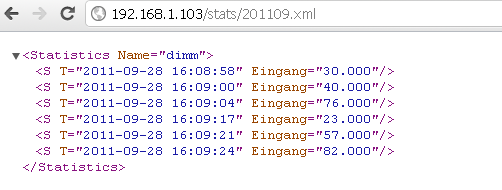

52 Statystyki Interfejsy użytkownika

53 Interfejsy użytkownika Aplikacja iphone/ipad/ipod

54 Wideo#2 56/60
