Saia PCD3.M2330 Wide Area Controller

Transkrypt

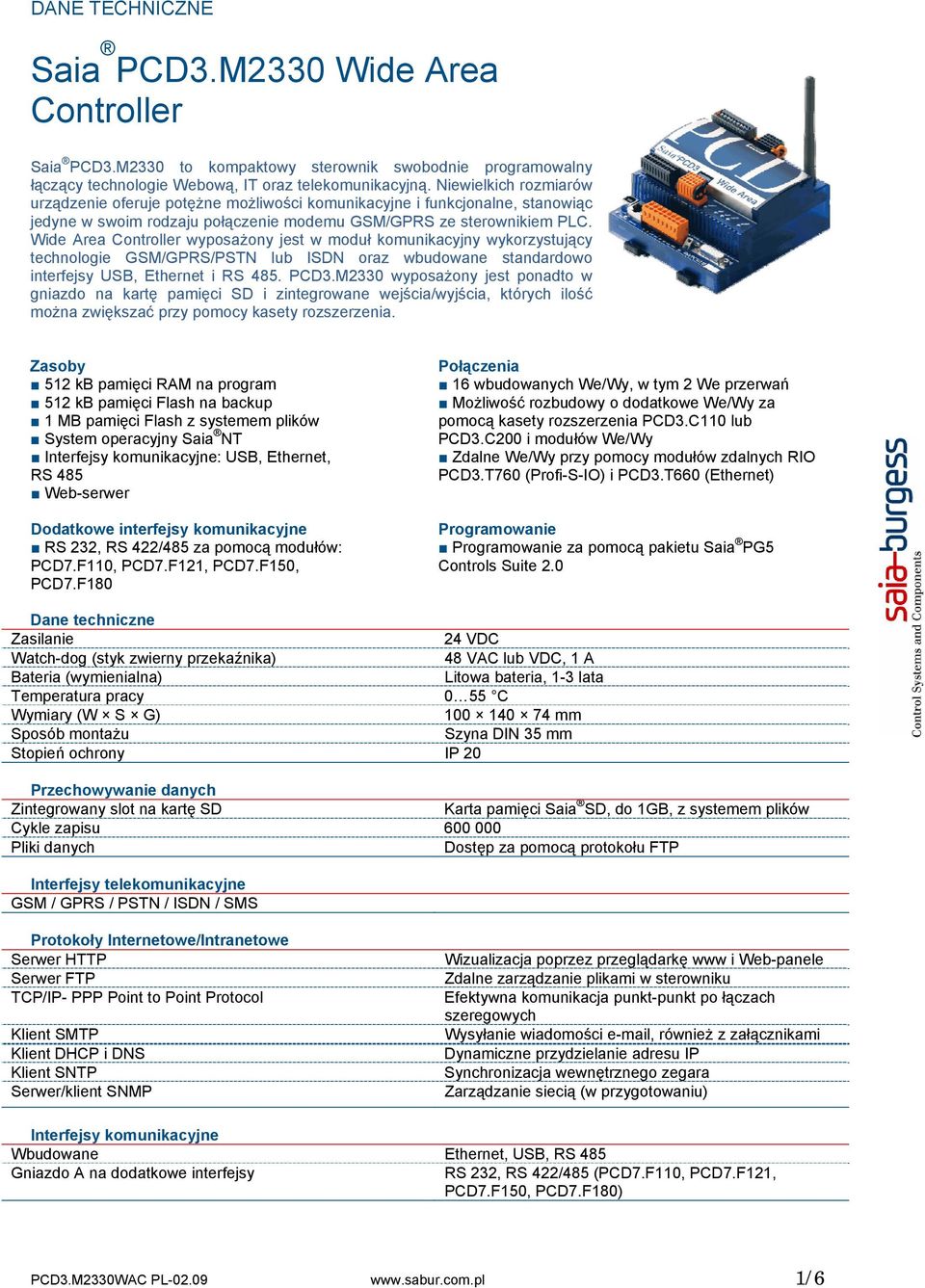

1 DANE TECHNICZNE Saia PCD3.M2330 Wide Area Controller Saia PCD3.M2330 to kompaktowy sterownik swobodnie programowalny łączący technologie Webową, IT oraz telekomunikacyjną. Niewielkich rozmiarów urządzenie oferuje potężne możliwości komunikacyjne i funkcjonalne, stanowiąc jedyne w swoim rodzaju połączenie modemu GSM/GPRS ze sterownikiem PLC. Wide Area Controller wyposażony jest w moduł komunikacyjny wykorzystujący technologie GSM/GPRS/PSTN lub ISDN oraz wbudowane standardowo interfejsy USB, Ethernet i RS 485. PCD3.M2330 wyposażony jest ponadto w gniazdo na kartę pamięci SD i zintegrowane wejścia/wyjścia, których ilość można zwiększać przy pomocy kasety rozszerzenia. Zasoby 512 kb pamięci RAM na program 512 kb pamięci Flash na backup 1 MB pamięci Flash z systemem plików System operacyjny Saia NT Interfejsy komunikacyjne: USB, Ethernet, RS 485 Web-serwer Dodatkowe interfejsy komunikacyjne RS 232, RS 422/485 za pomocą modułów: PCD7.F110, PCD7.F121, PCD7.F150, PCD7.F180 Połączenia 16 wbudowanych We/Wy, w tym 2 We przerwań Możliwość rozbudowy o dodatkowe We/Wy za pomocą kasety rozszerzenia PCD3.C110 lub PCD3.C200 i modułów We/Wy Zdalne We/Wy przy pomocy modułów zdalnych RIO PCD3.T760 (Profi-S-IO) i PCD3.T660 (Ethernet) Programowanie Programowanie za pomocą pakietu Saia PG5 Controls Suite 2.0 Dane techniczne Zasilanie Watch-dog (styk zwierny przekaźnika) 48 VAC lub VDC, 1 A Bateria (wymienialna) Litowa bateria, 1-3 lata Temperatura pracy 0 55 C Wymiary (W S G) mm Sposób montażu Szyna DIN 35 mm Stopień ochrony IP 20 Przechowywanie danych Zintegrowany slot na kartę SD Karta pamięci Saia SD, do 1GB, z systemem plików Cykle zapisu Pliki danych Dostęp za pomocą protokołu FTP Interfejsy telekomunikacyjne GSM / GPRS / PSTN / ISDN / SMS Protokoły Internetowe/Intranetowe Serwer HTTP Serwer FTP TCP/IP- PPP Point to Point Protocol Klient SMTP Klient DHCP i DNS Klient SNTP Serwer/klient SNMP Wizualizacja poprzez przeglądarkę www i Web-panele Zdalne zarządzanie plikami w sterowniku Efektywna komunikacja punkt-punkt po łączach szeregowych Wysyłanie wiadomości , również z załącznikami Dynamiczne przydzielanie adresu IP Synchronizacja wewnętrznego zegara Zarządzanie siecią (w przygotowaniu) Interfejsy komunikacyjne Wbudowane Ethernet, USB, RS 485 Gniazdo A na dodatkowe interfejsy RS 232, RS 422/485 (PCD7.F110, PCD7.F121, PCD7.F150, PCD7.F180) PCD3.M2330WAC PL /6

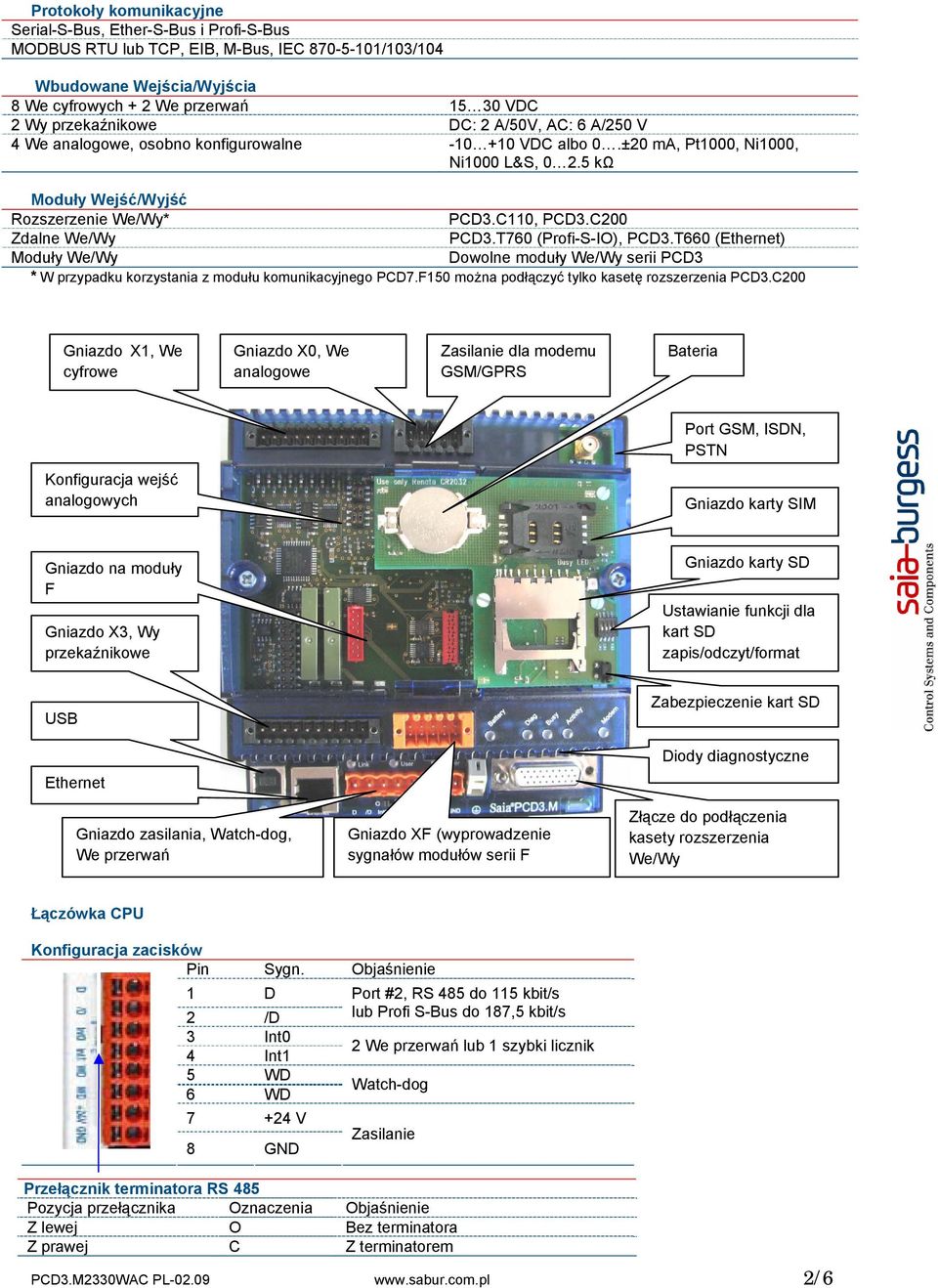

2 Protokoły komunikacyjne Serial-S-Bus, Ether-S-Bus i Profi-S-Bus MODBUS RTU lub TCP, EIB, M-Bus, IEC /103/104 Wbudowane Wejścia/Wyjścia 8 We cyfrowych + 2 We przerwań VDC 2 Wy przekaźnikowe DC: 2 A/50V, AC: 6 A/250 V 4 We analogowe, osobno konfigurowalne VDC albo 0.±20 ma, Pt1000, Ni1000, Ni1000 L&S, kω Moduły Wejść/Wyjść Rozszerzenie We/Wy* PCD3.C110, PCD3.C200 Zdalne We/Wy PCD3.T760 (Profi-S-IO), PCD3.T660 (Ethernet) Moduły We/Wy Dowolne moduły We/Wy serii PCD3 * W przypadku korzystania z modułu komunikacyjnego PCD7.F150 można podłączyć tylko kasetę rozszerzenia PCD3.C200 Gniazdo X1, We cyfrowe Gniazdo X0, We analogowe Zasilanie dla modemu GSM/GPRS Bateria Port GSM, ISDN, PSTN Konfiguracja wejść analogowych Gniazdo karty SIM Gniazdo na moduły F Gniazdo X3, Wy przekaźnikowe Gniazdo karty SD Ustawianie funkcji dla kart SD zapis/odczyt/format USB Zabezpieczenie kart SD Diody diagnostyczne Ethernet Gniazdo zasilania, Watch-dog, We przerwań Gniazdo XF (wyprowadzenie sygnałów modułów serii F Złącze do podłączenia kasety rozszerzenia We/Wy Łączówka CPU Konfiguracja zacisków Pin Sygn. Objaśnienie 1 D 2 /D 3 Int0 4 Int1 5 WD 6 WD V 8 GND Port #2, RS 485 do 115 kbit/s lub Profi S-Bus do 187,5 kbit/s 2 We przerwań lub 1 szybki licznik Watch-dog Zasilanie Przełącznik terminatora RS 485 Pozycja przełącznika Oznaczenia Objaśnienie Z lewej O Bez terminatora Z prawej C Z terminatorem PCD3.M2330WAC PL /6

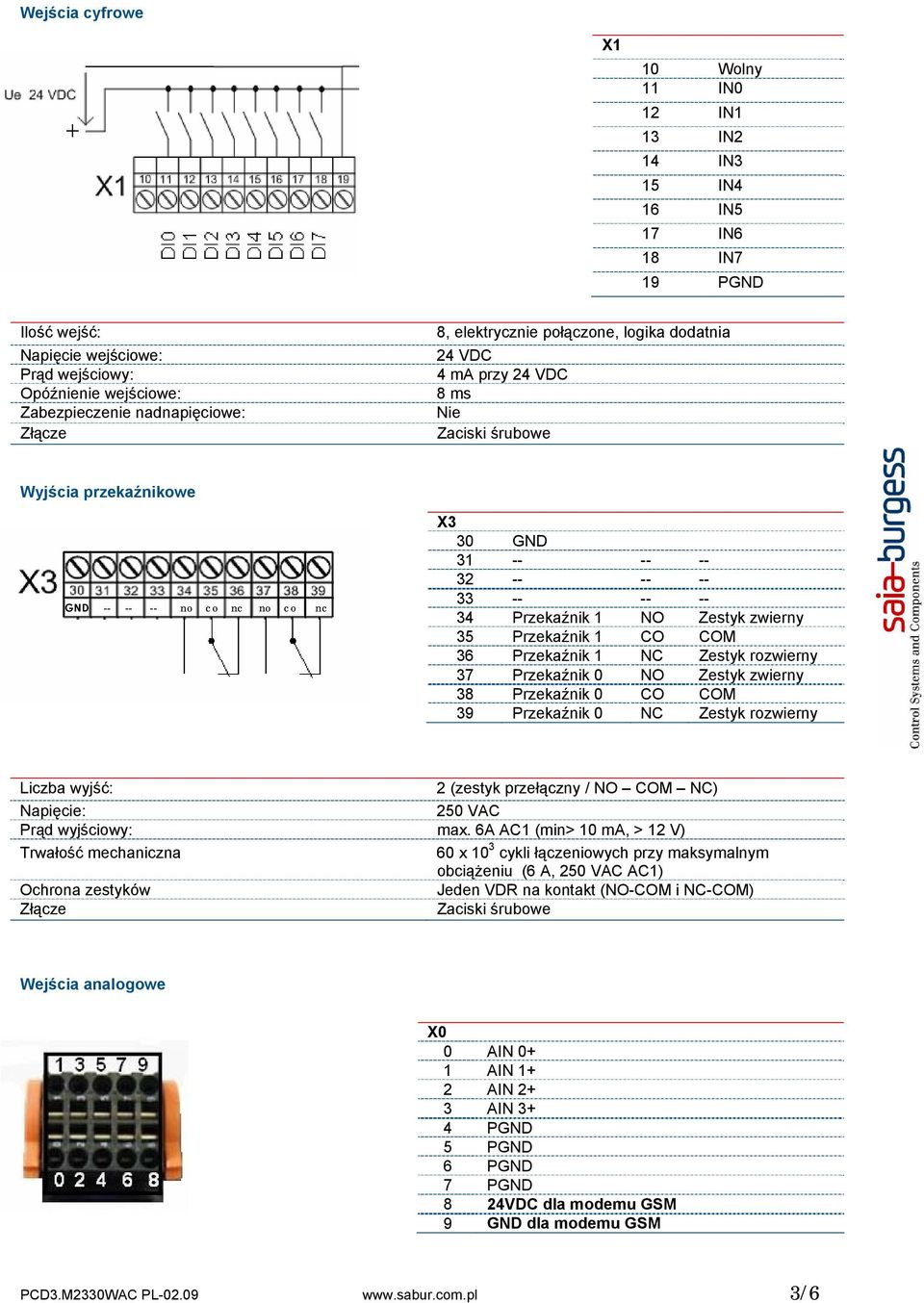

3 Wejścia cyfrowe X1 10 Wolny 11 IN0 12 IN1 13 IN2 14 IN3 15 IN4 16 IN5 17 IN6 18 IN7 19 PGND Ilość wejść: Napięcie wejściowe: Prąd wejściowy: Opóźnienie wejściowe: Zabezpieczenie nadnapięciowe: Złącze 8, elektrycznie połączone, logika dodatnia 4 ma przy 8 ms Nie Zaciski śrubowe Wyjścia przekaźnikowe GND no co nc no co nc X3 30 GND Przekaźnik 1 NO Zestyk zwierny 35 Przekaźnik 1 CO COM 36 Przekaźnik 1 NC Zestyk rozwierny 37 Przekaźnik 0 NO Zestyk zwierny 38 Przekaźnik 0 CO COM 39 Przekaźnik 0 NC Zestyk rozwierny Liczba wyjść: 2 (zestyk przełączny / NO COM NC) Napięcie: 250 VAC Prąd wyjściowy: max. 6A AC1 (min> 10 ma, > 12 V) Trwałość mechaniczna 60 x 10 3 cykli łączeniowych przy maksymalnym obciążeniu (6 A, 250 VAC AC1) Ochrona zestyków Jeden VDR na kontakt (NO-COM i NC-COM) Złącze Zaciski śrubowe Wejścia analogowe X0 0 AIN 0+ 1 AIN 1+ 2 AIN 2+ 3 AIN 3+ 4 PGND 5 PGND 6 PGND 7 PGND 8 24VDC dla modemu GSM 9 GND dla modemu GSM PCD3.M2330WAC PL /6

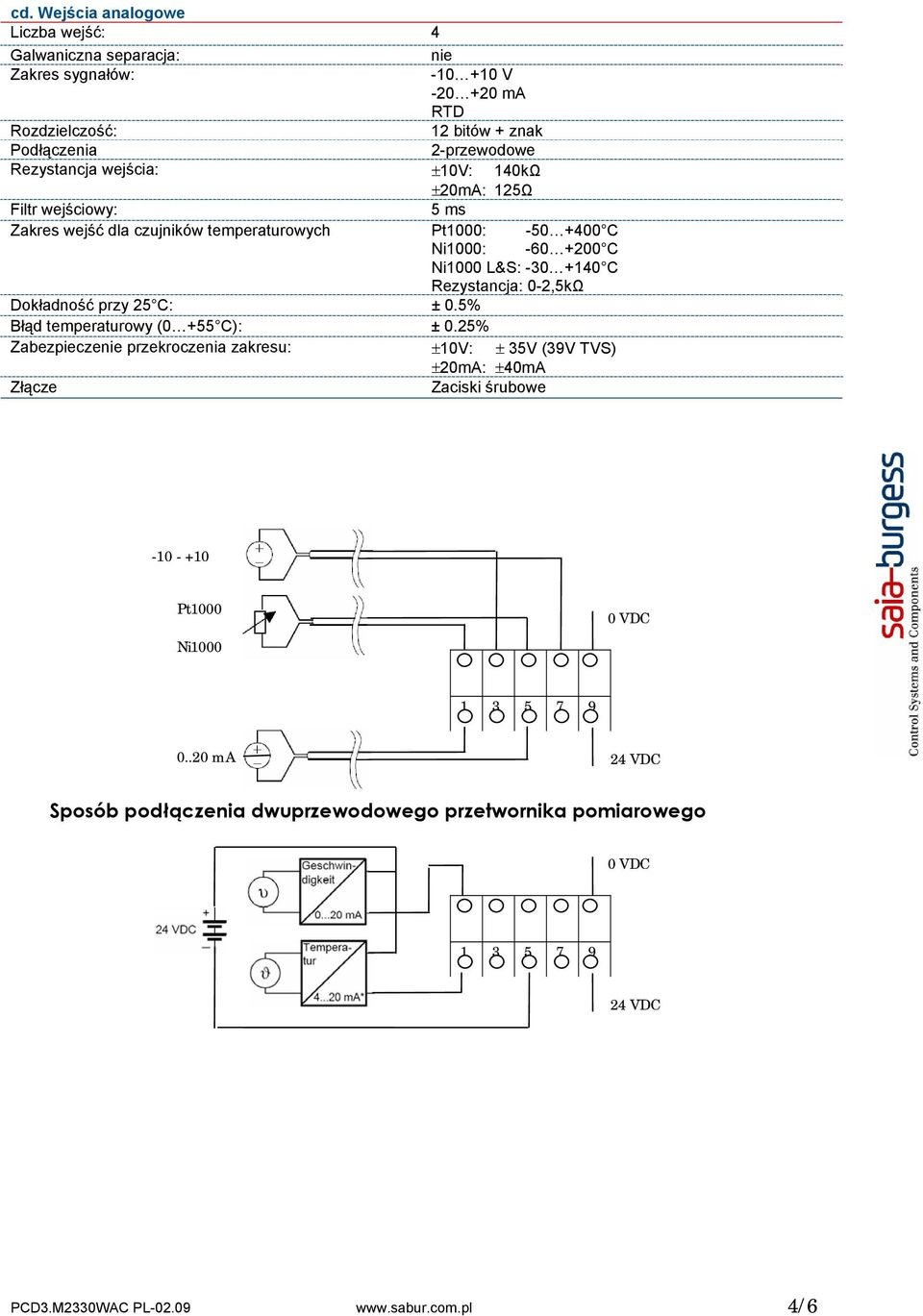

4 cd. Wejścia analogowe Liczba wejść: 4 Galwaniczna separacja: nie Zakres sygnałów: V ma RTD Rozdzielczość: 12 bitów + znak Podłączenia 2-przewodowe Rezystancja wejścia: ±10V: 140kΩ ±20mA: 125Ω Filtr wejściowy: 5 ms Zakres wejść dla czujników temperaturowych Pt1000: C Ni1000: C Ni1000 L&S: C Rezystancja: 0-2,5kΩ Dokładność przy 25 C: ± 0.5% Błąd temperaturowy (0 +55 C): ± 0.25% Zabezpieczenie przekroczenia zakresu: ±10V: ± 35V (39V TVS) ±20mA: ±40mA Złącze Zaciski śrubowe Pt VDC Ni ma Sposób podłączenia dwuprzewodowego przetwornika pomiarowego 0 VDC PCD3.M2330WAC PL /6

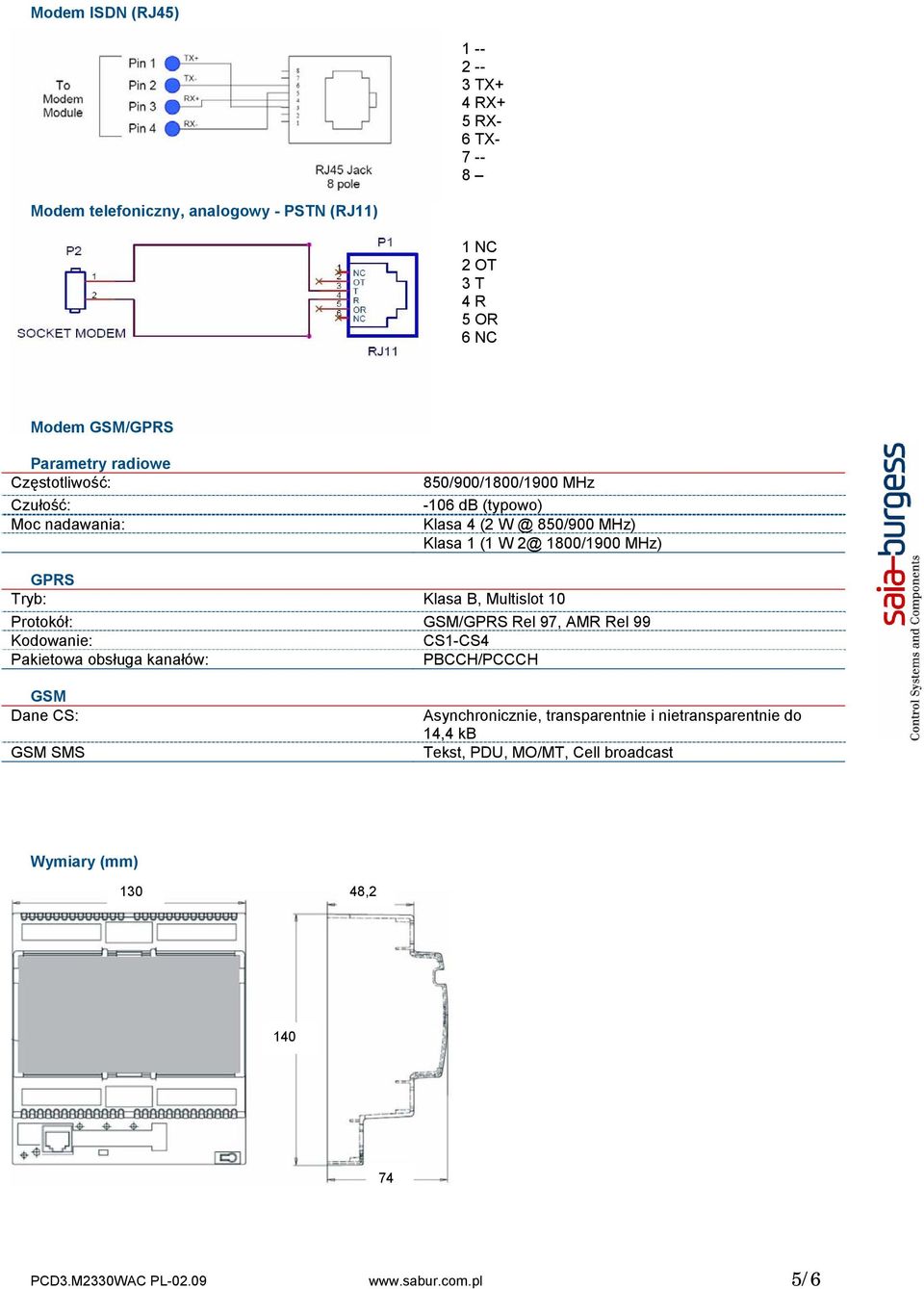

5 Modem ISDN (RJ45) TX+ 4 RX+ 5 RX- 6 TX Modem telefoniczny, analogowy - PSTN (RJ11) 1 NC 2 OT 3 T 4 R 5 OR 6 NC Modem GSM/GPRS Parametry radiowe Częstotliwość: Czułość: Moc nadawania: 850/900/1800/1900 MHz -106 db (typowo) Klasa 4 (2 850/900 MHz) Klasa 1 (1 W 2@ 1800/1900 MHz) GPRS Tryb: Klasa B, Multislot 10 Protokół: GSM/GPRS Rel 97, AMR Rel 99 Kodowanie: CS1-CS4 Pakietowa obsługa kanałów: PBCCH/PCCCH GSM Dane CS: GSM SMS Asynchronicznie, transparentnie i nietransparentnie do 14,4 kb Tekst, PDU, MO/MT, Cell broadcast Wymiary (mm) , PCD3.M2330WAC PL /6

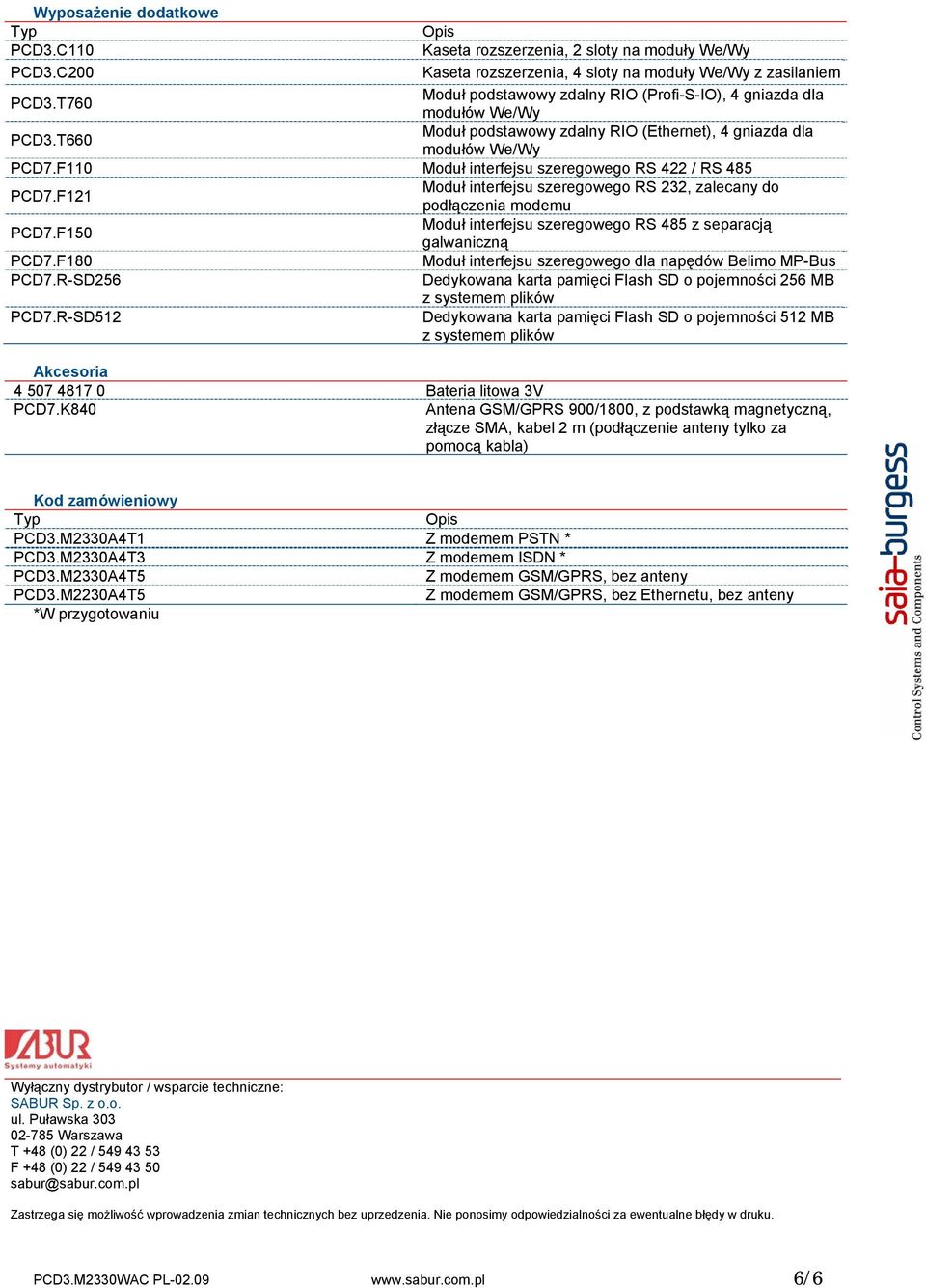

6 Wyposażenie dodatkowe Typ Opis PCD3.C110 Kaseta rozszerzenia, 2 sloty na moduły We/Wy PCD3.C200 Kaseta rozszerzenia, 4 sloty na moduły We/Wy z zasilaniem PCD3.T760 Moduł podstawowy zdalny RIO (Profi-S-IO), 4 gniazda dla modułów We/Wy PCD3.T660 Moduł podstawowy zdalny RIO (Ethernet), 4 gniazda dla modułów We/Wy PCD7.F110 Moduł interfejsu szeregowego RS 422 / RS 485 PCD7.F121 Moduł interfejsu szeregowego RS 232, zalecany do podłączenia modemu PCD7.F150 Moduł interfejsu szeregowego RS 485 z separacją galwaniczną PCD7.F180 Moduł interfejsu szeregowego dla napędów Belimo MP-Bus PCD7.R-SD256 Dedykowana karta pamięci Flash SD o pojemności 256 MB z systemem plików PCD7.R-SD512 Dedykowana karta pamięci Flash SD o pojemności 512 MB z systemem plików Akcesoria Bateria litowa 3V PCD7.K840 Antena GSM/GPRS 900/1800, z podstawką magnetyczną, złącze SMA, kabel 2 m (podłączenie anteny tylko za pomocą kabla) Kod zamówieniowy Typ Opis PCD3.M2330A4T1 Z modemem PSTN * PCD3.M2330A4T3 Z modemem ISDN * PCD3.M2330A4T5 Z modemem GSM/GPRS, bez anteny PCD3.M2230A4T5 Z modemem GSM/GPRS, bez Ethernetu, bez anteny *W przygotowaniu Wyłączny dystrybutor / wsparcie techniczne: SABUR Sp. z o.o. ul. Puławska Warszawa T +48 (0) 22 / F +48 (0) 22 / sabur@sabur.com.pl Zastrzega się możliwość wprowadzenia zmian technicznych bez uprzedzenia. Nie ponosimy odpowiedzialności za ewentualne błędy w druku. PCD3.M2330WAC PL /6
