1 INSTRUKCJA OBSŁUGI Licznik poboru prądu cyfrowy Finder 7E Nr produktu Strona 1 z 10

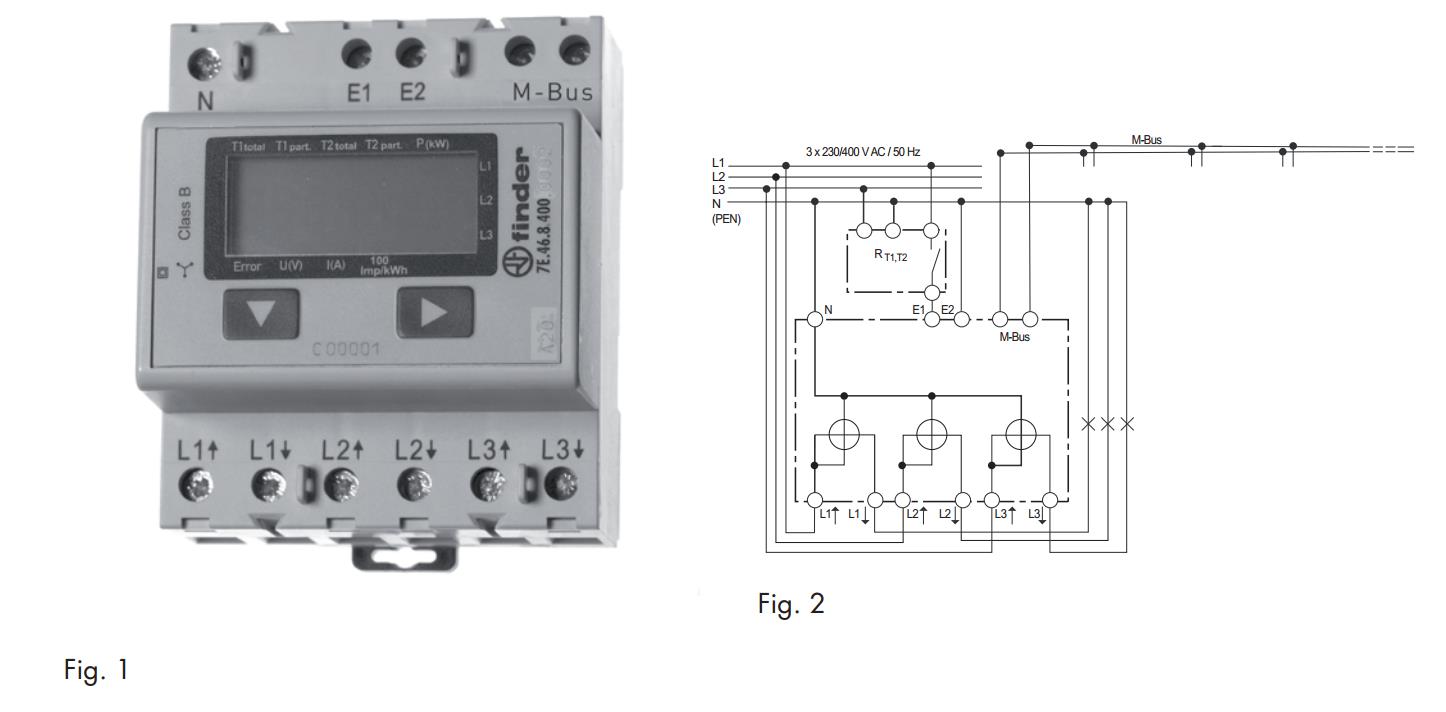

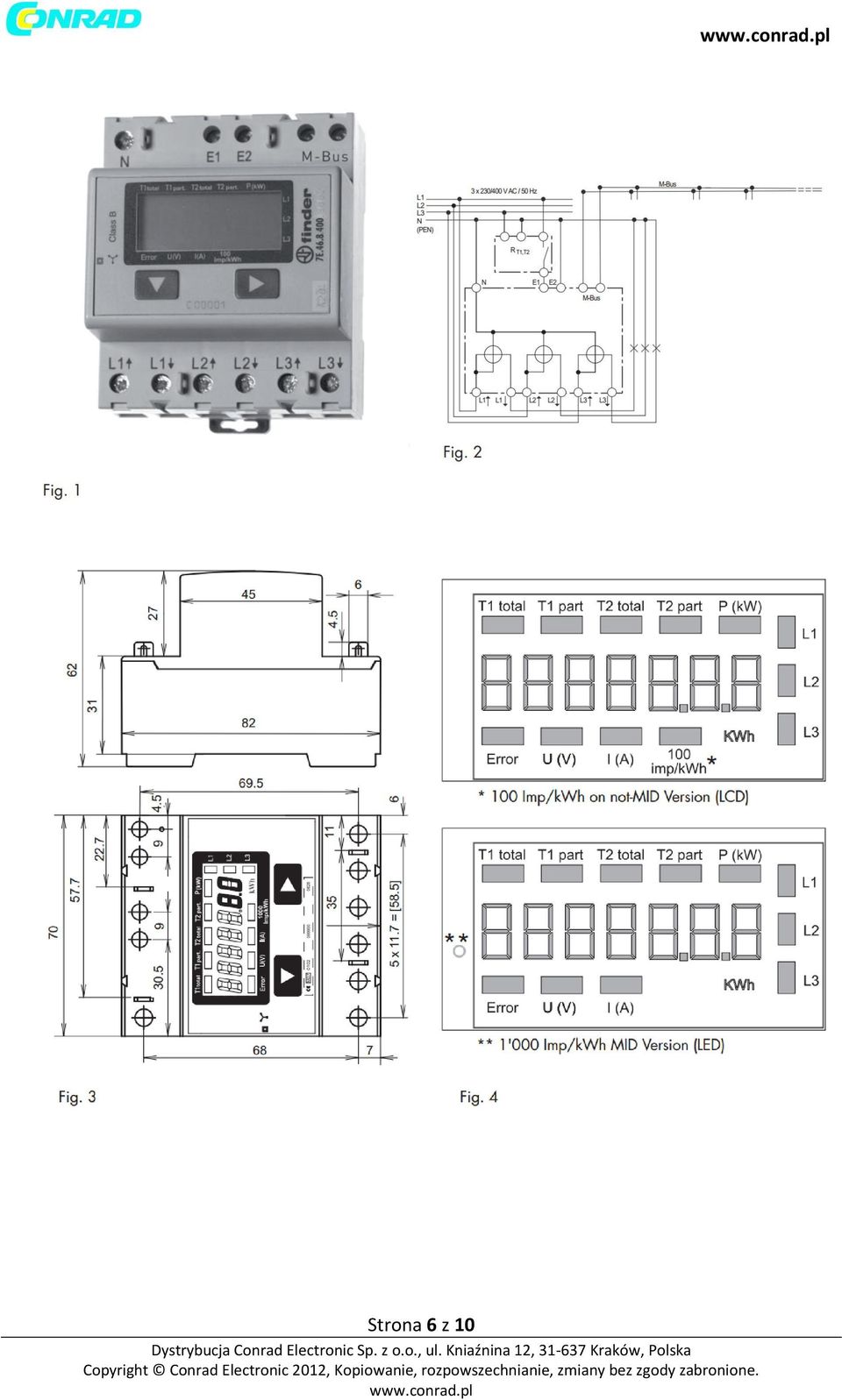

2 1. Opis Licznik poboru energii z interfejsem M-Bus umożliwia odczyt wszystkich istotnych danych jak wskazanie zużycia prądu, napięcie, natężenie u moc (czynną i *bierną) *moc bierna może być wyświetlana tylko przy połączeniu M-Bus 2. Dane techniczne Schemat połączenia Rys 1 Wymiary Rys 3 Klasa dokładności Natężenie odniesienia, rozruchowy, maksymalny B, zgodnie z EN , kl.1 zgodnie z IEC I ref = 10 A, I max = 65 A, I st = 40 ma Zakres zliczania 00000, ,9 kwh Wyjście Zintegrowane złącze M-Bus Podłączenie Pole przewodnika 1,5 16 mm 2 do głównego obwodu Wkręt Pozidrive Nr 1, Nr 2, moment dokręcenia 1,5 2 Nm Podłączenie Pole przewodnika max 2,5 mm 2 do obwodu Wkręt Pozidrive Nr 0, Nr 2, moment dokręcenia sterowania 0,8 Nm Temperatura pracy C (bez kondensacji zgodnie z EN 50470) Strona 2 z 10

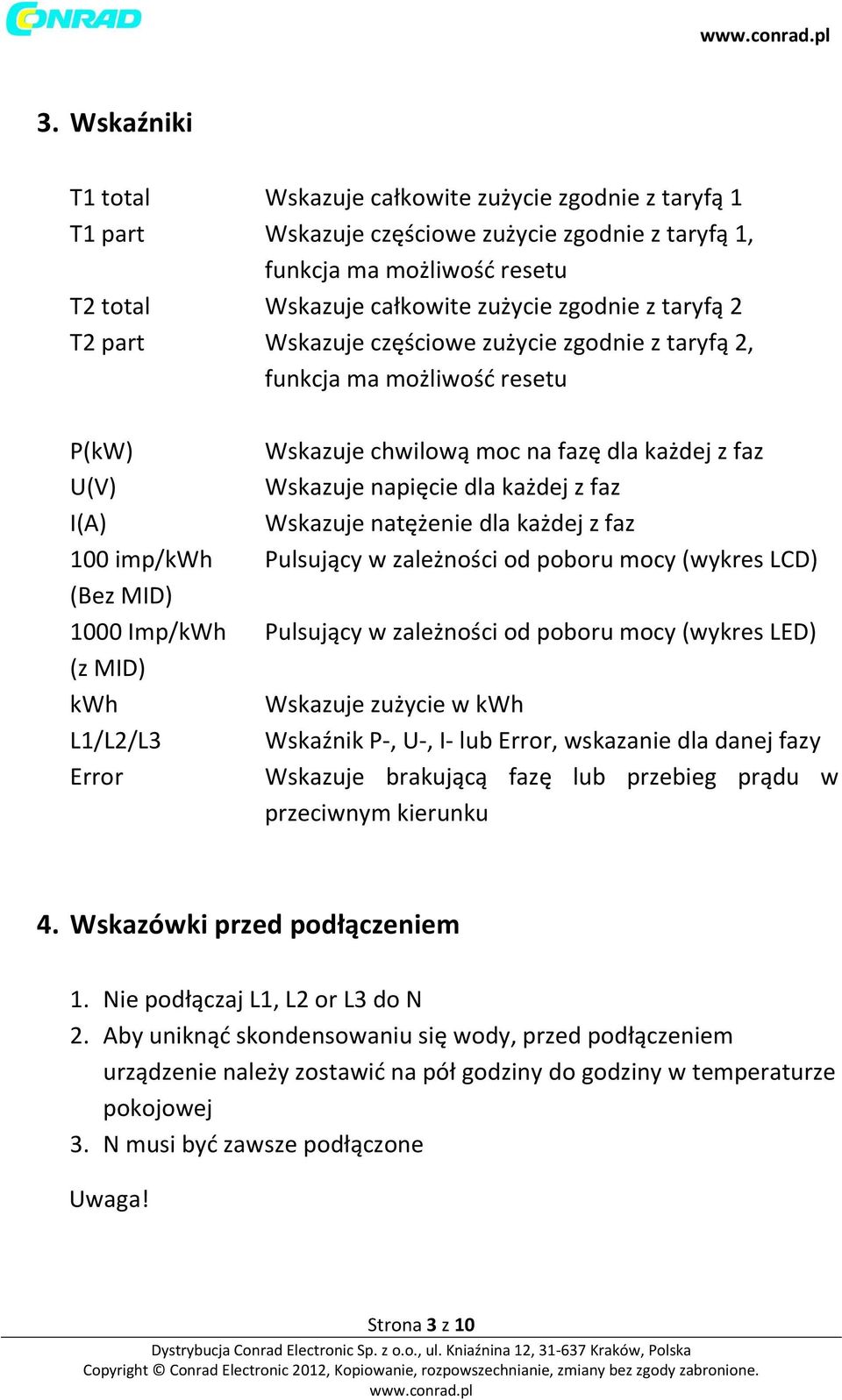

3 3. Wskaźniki T1 total Wskazuje całkowite zużycie zgodnie z taryfą 1 T1 part Wskazuje częściowe zużycie zgodnie z taryfą 1, funkcja ma możliwość resetu T2 total Wskazuje całkowite zużycie zgodnie z taryfą 2 T2 part Wskazuje częściowe zużycie zgodnie z taryfą 2, funkcja ma możliwość resetu P(kW) Wskazuje chwilową moc na fazę dla każdej z faz U(V) Wskazuje napięcie dla każdej z faz I(A) Wskazuje natężenie dla każdej z faz 100 imp/kwh Pulsujący w zależności od poboru mocy (wykres LCD) (Bez MID) 1000 Imp/kWh Pulsujący w zależności od poboru mocy (wykres LED) (z MID) kwh Wskazuje zużycie w kwh L1/L2/L3 Wskaźnik P-, U-, I- lub Error, wskazanie dla danej fazy Error Wskazuje brakującą fazę lub przebieg prądu w przeciwnym kierunku 4. Wskazówki przed podłączeniem 1. Nie podłączaj L1, L2 or L3 do N 2. Aby uniknąć skondensowaniu się wody, przed podłączeniem urządzenie należy zostawić na pół godziny do godziny w temperaturze pokojowej 3. N musi być zawsze podłączone Uwaga! Strona 3 z 10

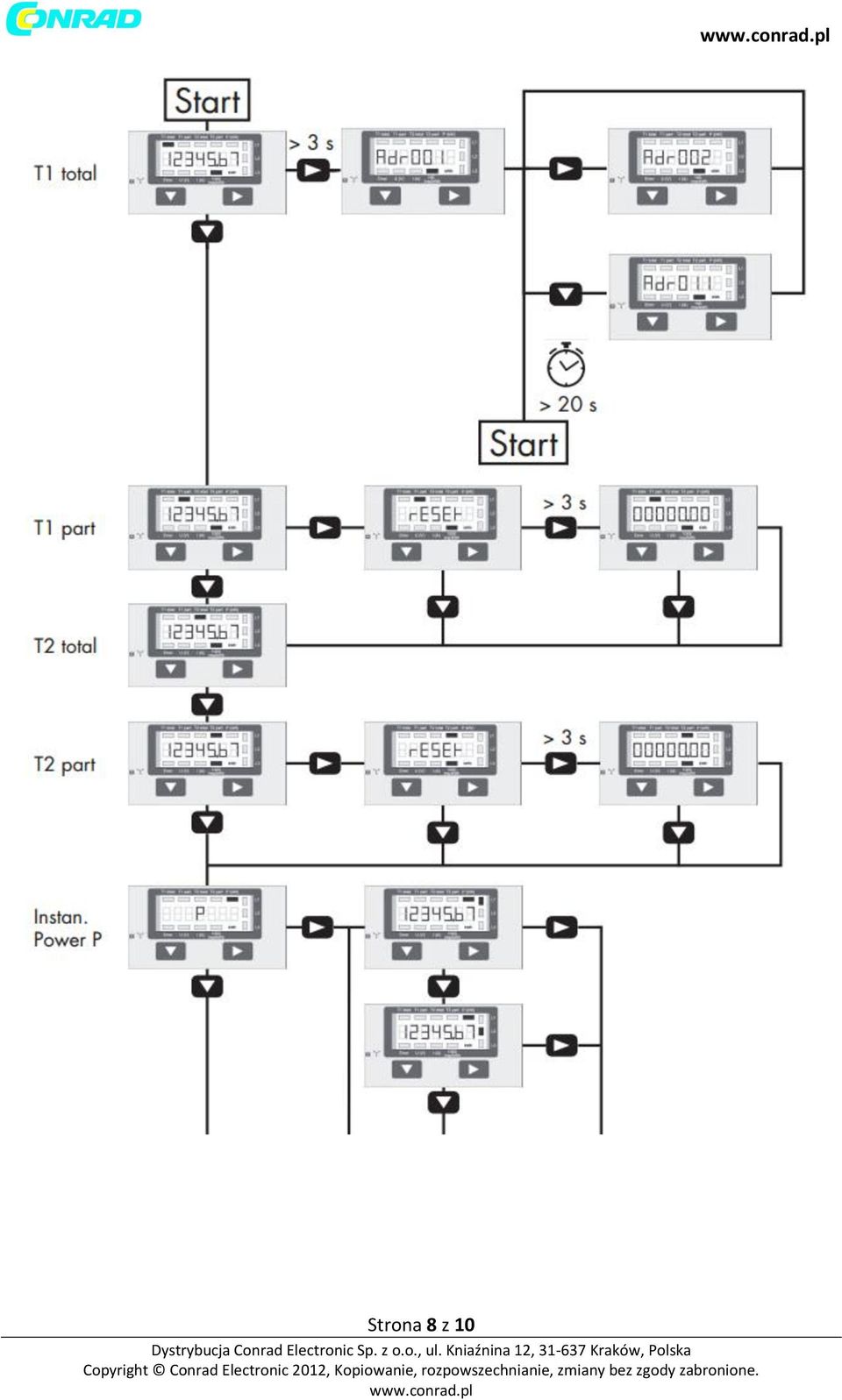

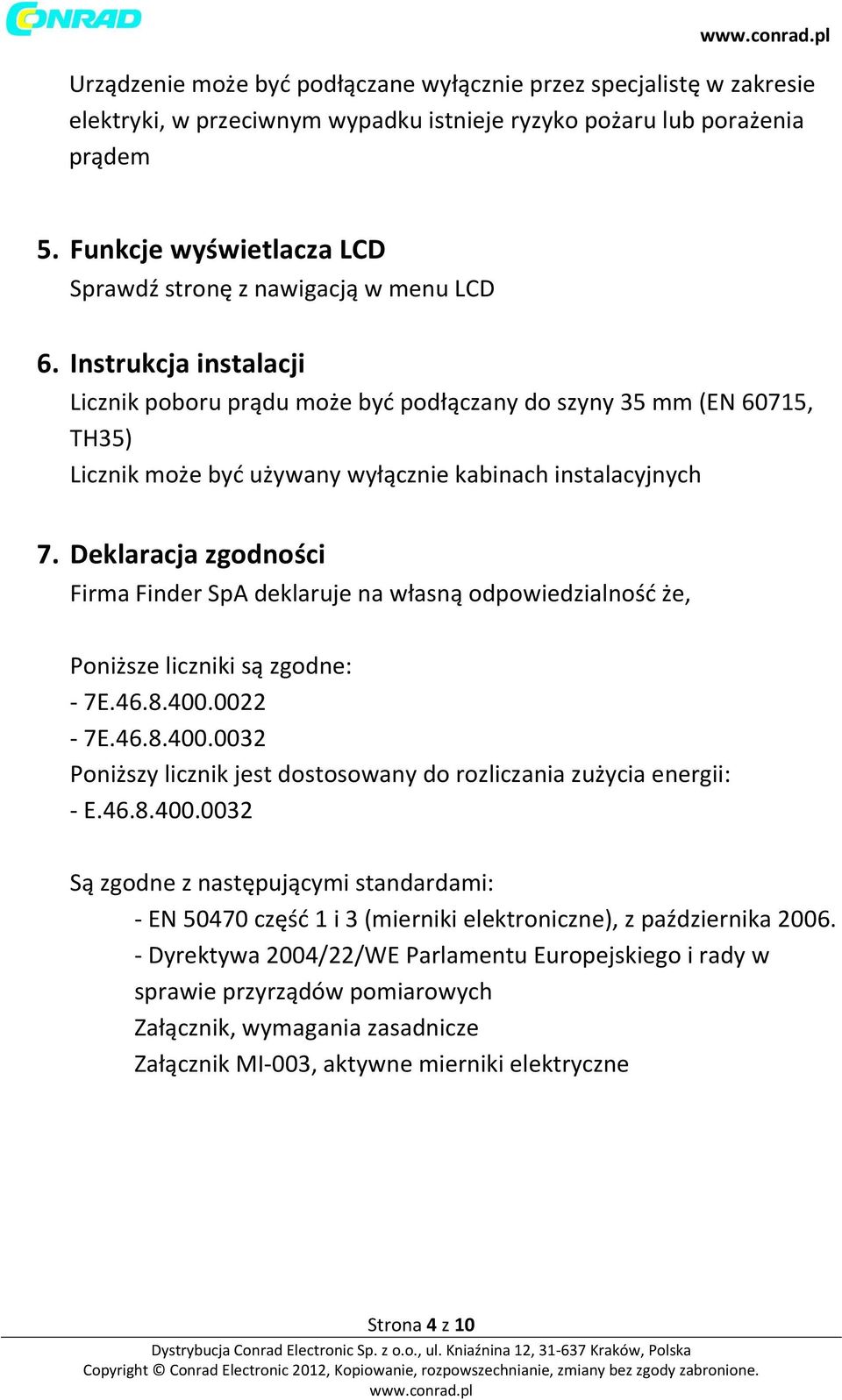

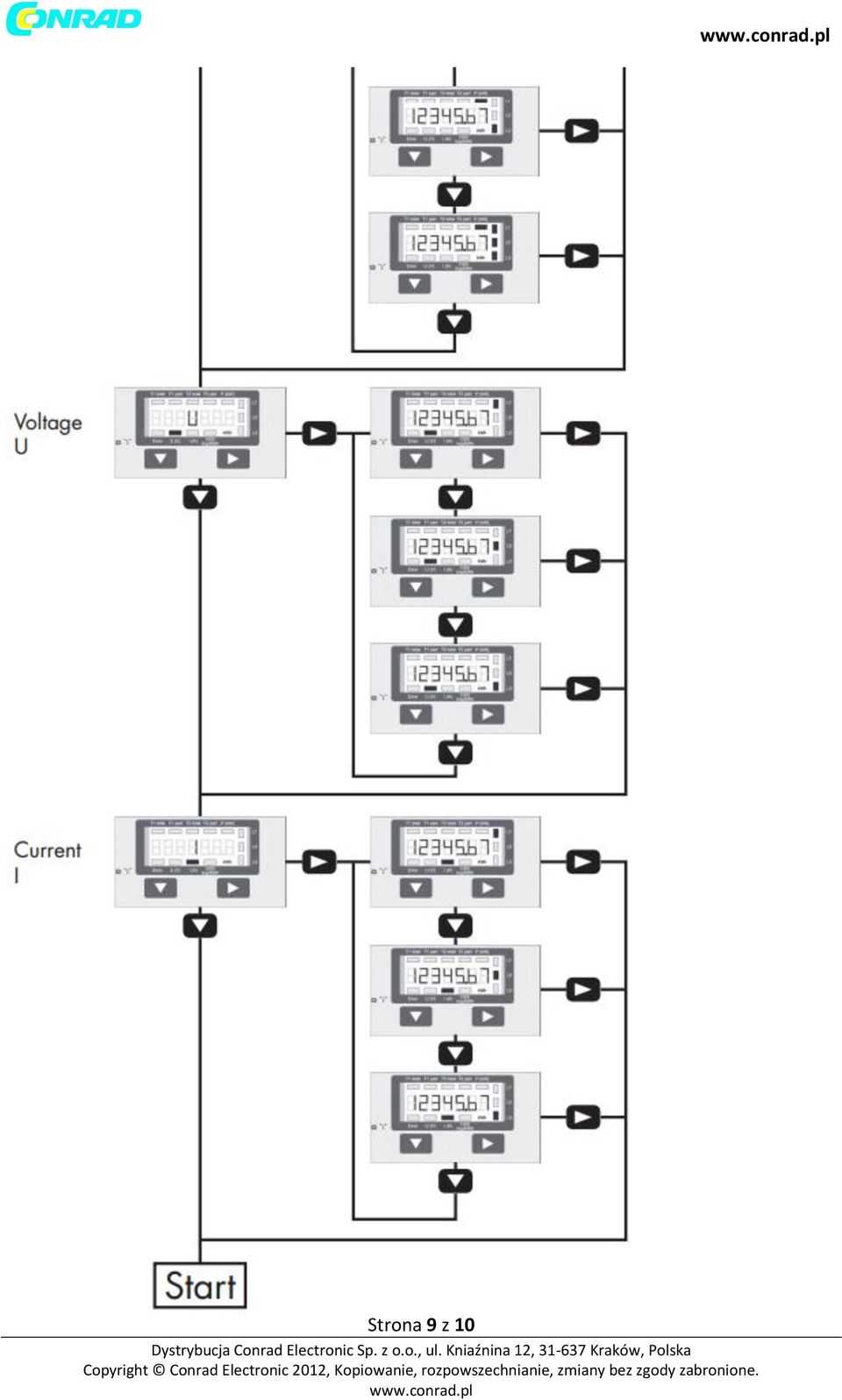

4 Urządzenie może być podłączane wyłącznie przez specjalistę w zakresie elektryki, w przeciwnym wypadku istnieje ryzyko pożaru lub porażenia prądem 5. Funkcje wyświetlacza LCD Sprawdź stronę z nawigacją w menu LCD 6. Instrukcja instalacji Licznik poboru prądu może być podłączany do szyny 35 mm (EN 60715, TH35) Licznik może być używany wyłącznie kabinach instalacyjnych 7. Deklaracja zgodności Firma Finder SpA deklaruje na własną odpowiedzialność że, Poniższe liczniki są zgodne: - 7E E Poniższy licznik jest dostosowany do rozliczania zużycia energii: - E Są zgodne z następującymi standardami: - EN część 1 i 3 (mierniki elektroniczne), z października Dyrektywa 2004/22/WE Parlamentu Europejskiego i rady w sprawie przyrządów pomiarowych Załącznik, wymagania zasadnicze Załącznik MI-003, aktywne mierniki elektryczne Strona 4 z 10

5 8. Dane techniczne M-Bus System bus Długość M-Bus Zgodne ze specyfikacją M-Bus Szybkość transmisji 300, 2400, 9600 Bd. Szybkość transmisji jest wykrywana automatycznie Czas reakcji Zapis: do 60 ms Odczyt: do 60 ms 9. Transfer danych - Podczas odczytu wartości, wszystkie wartości transferowane są do telegramu - Wspierane są następujące telegramy: Inicjalizacja SND_NKE Odpowiedź: ACK Odczyt wartości REQ_UD2 Odpowiedź: RSP_UD Zmiana adresu głównego SND_UD Odpowiedź: ACK Reset T part SND_UD Odpowiedź: ACK - Urządzenie nie reaguje na nieznane zapytanie - Szybkość transmisji jest wykrywana automatycznie - Urządzenie posiada monitoring napięcia. W przypadku awarii sieci, wszystkie zapisane dane zapisane są w pamięci EEPROM 10. Zmiana adresu głównego M-Bus - W przypadku zmiany adresu głównego przytrzymaj - W menu, za pomocą zwiększasz adres o 10, natomiast zmienia wartość o 1 - Po ustaleniu adresu, czekaj aż główne wskazanie ponownie się wyświetli. Strona 5 z 10

6 Strona 6 z 10

7 Struktura telegramu: Strona 7 z 10

8 Strona 8 z 10

9 Strona 9 z 10
