1 Optymalizacja zużycia energii elektrycznej automatyczny odczyt liczników (Automatic Meter Reading) Cezary Ziółkowski

2 Agenda Przegląd Struktura Przykładowe aplikacje Dlaczego Moxa?

3 Agenda Przegląd Struktura Przykładowe aplikacje Dlaczego Moxa?

4 Wady tradycyjnego odczytu liczników Wymaga zasobów ludzkich do ręcznego odczytu Zbieranie danych z liczników w terenach wiejskich/rolniczych jest czasochłonne i wymagające Dane są zbierane głównie w celu wystawienia rachunku nie są pomocne do celów analizy: popytu, audytu energetycznego, strat energii etc. Audyty energetyczne są oparte na ściągalności opłat, metoda ta jest wysoce niedokładna

5 Najważniejsze korzyści automatycznego odczytu energii Poprawa efektywności zbierania danych Odczyt wielu liczników równocześnie Zarządzalny odczyt liczników z trudnodostępnych lokalizacji Monitoring w czasie rzeczywistym dla firm energeyycznych i odbiorców energii elektrycznej Dokładne rachunki dla klientów Zoptymalizowane zarządzanie siecią Redukcja strat dystrybucyjnych i poprawa niezawodności sieci

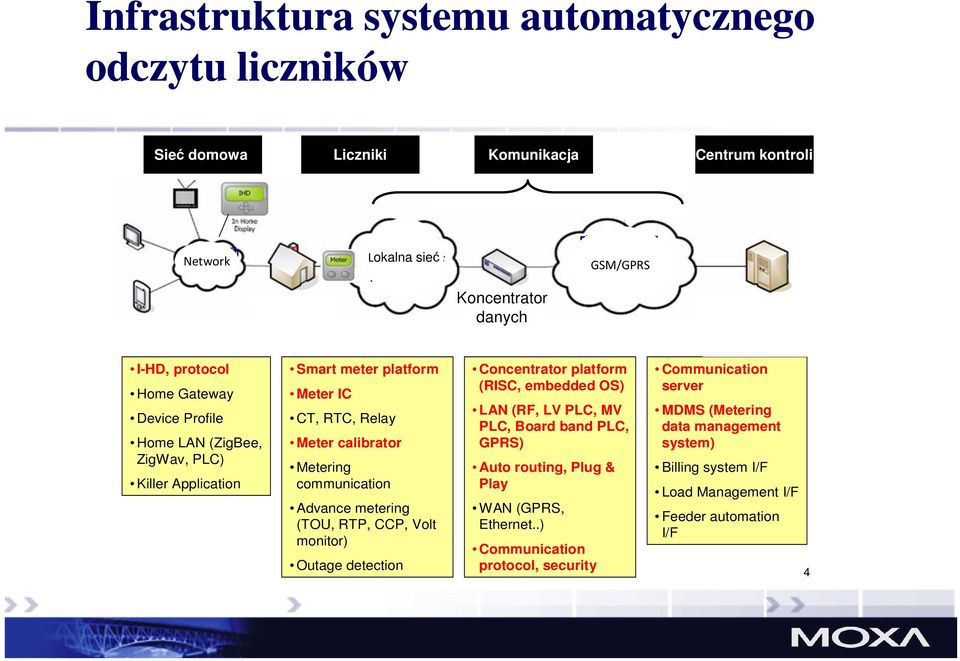

6 Infrastruktura systemu automatycznego odczytu liczników 家 庭 網 路 電 表 部 分 通 訊 部 分 控 制 中 心 Sieć domowa Liczniki Komunikacja Centrum kontroli 家 庭 自 動 Network 化 網 路 I-HD, protocol Home Gateway Device Profile Home LAN (ZigBee, ZigWav, PLC) Killer Application 區 域 通 訊 網 Lokalna 路, 如 :RF sieć 或 PLC Smart meter platform Meter IC CT, RTC, Relay Meter calibrator Metering communication Advance metering (TOU, RTP, CCP, Volt monitor) Outage detection Koncentrator 集 中 器 danych 廣 域 通 訊 網 路 GSM/GPRS, 如 : GPRS Concentrator platform (RISC, embedded OS) LAN (RF, LV PLC, MV PLC, Board band PLC, GPRS) Auto routing, Plug & Play WAN (GPRS, Ethernet..) Communication protocol, security 自 動 讀 表 控 制 中 心 及 相 關 應 用 軟 體 Communication server MDMS (Metering data management system) Billing system I/F Load Management I/F Feeder automation I/F 4

7 Agenda Przegląd Struktura Przykładowe aplikacje Dlaczego Moxa?

8 Automatyczny odczyt liczników architektura sieciowa

9 Komputery wbudowane jako Koncentratory danych

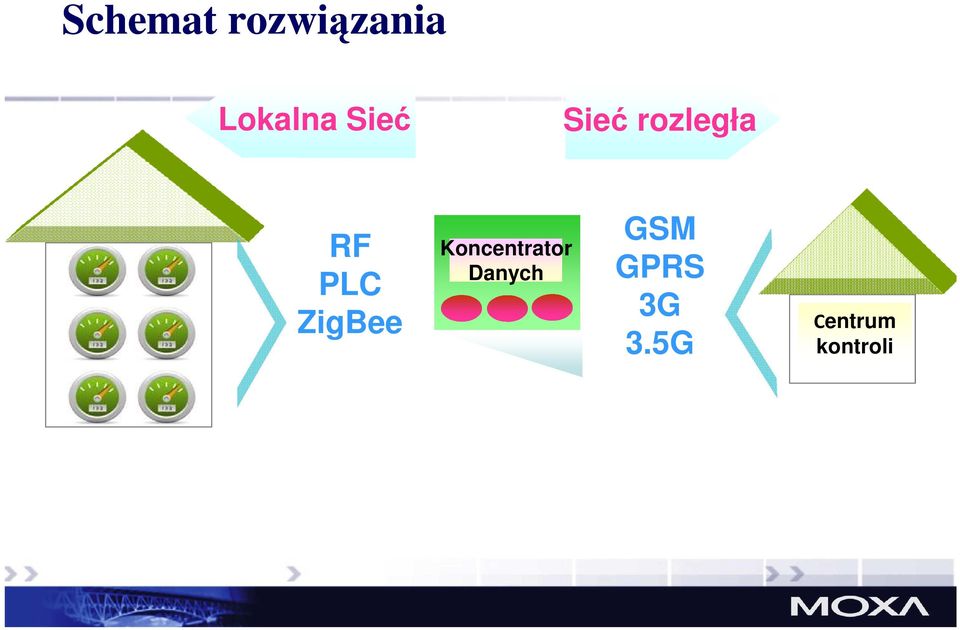

10 Schemat rozwiązania Lokalna Sieć Sieć rozległa RF PLC ZigBee Koncentrator Danych GSM GPRS 3G 3.5G Centrum kontroli

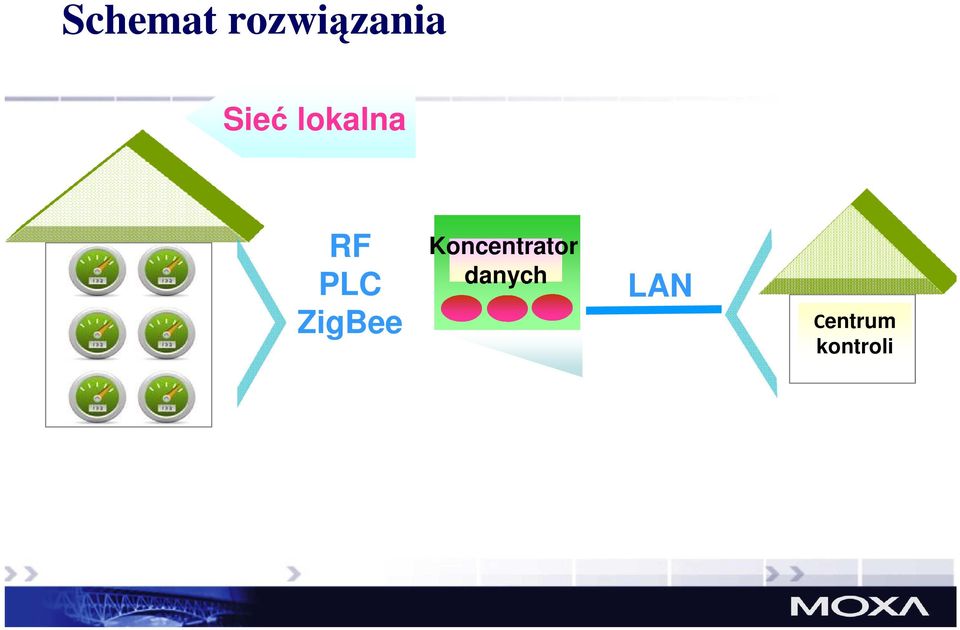

11 Schemat rozwiązania Sieć lokalna RF PLC ZigBee Koncentrator danych LAN Centrum kontroli

12 Aplikacja 1 Inteligentny koncetrator danych Inteligentny koncentrator danych LAN Serial Program koncentratora danych odczytuje liczniki W325 W406 UC UC GSM/ GPRS EDGE LAN Fiber

13 Aplikacja 2 Inteligentny licznik i Programowalna brama Programowalna brama ZigBee Serial PLC Program odczytujący liczniki pracuje na liczniku. Koncentrator danych pracuje jako programowalna brama LAN W325 W406 UC UC GSM/ GPRS EDGE LAN Fiber

14 Agenda Przegląd Struktura Przykładowe aplikacje Dlaczego Moxa?

15 Serial-LAN Automatyczny pomiar liczników UC Series Koncentrator danych Rozwiązanie Komputer w centrum kontroli: zdalny monitoring, gromadzenie danych, rejestracja danych, raportowanie i konwersja protokołów Przesyłanie raportów w czasie rzeczywistym przez Internet Różne urządzenia mogą korzystać z różnych protokołów Korzyści Zapewnienie dokładności pomiaru oraz zmniejszenie kosztów Platforma oprogramowania RCore wspiera system zarządzania i rozliczeń

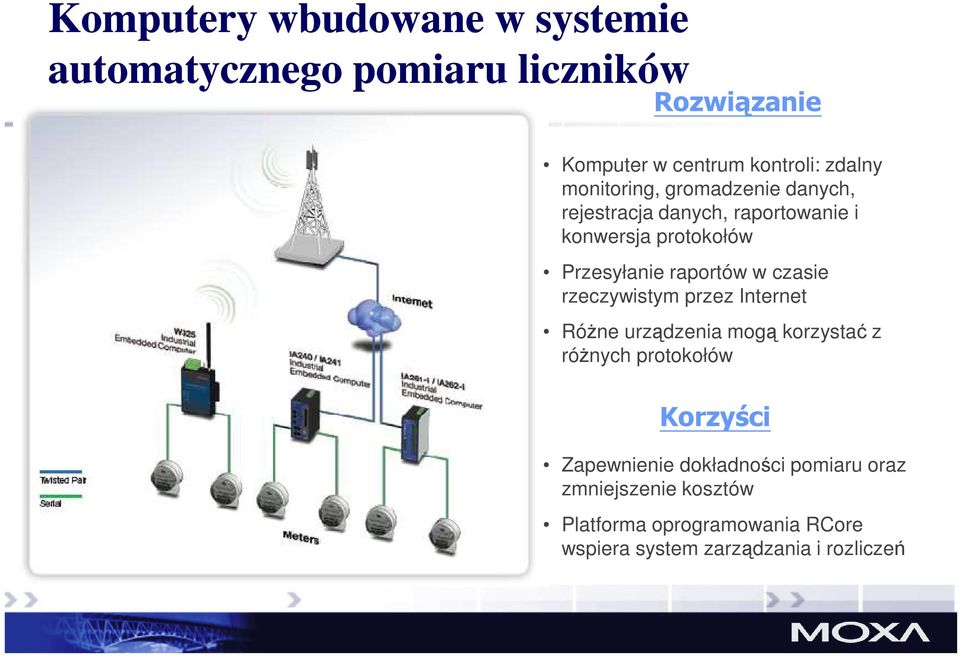

16 Komputery wbudowane w systemie automatycznego pomiaru liczników Rozwiązanie Komputer w centrum kontroli: zdalny monitoring, gromadzenie danych, rejestracja danych, raportowanie i konwersja protokołów Przesyłanie raportów w czasie rzeczywistym przez Internet Różne urządzenia mogą korzystać z różnych protokołów Korzyści Zapewnienie dokładności pomiaru oraz zmniejszenie kosztów Platforma oprogramowania RCore wspiera system zarządzania i rozliczeń

17 Produkty 1 Serial to LAN 2 Serial to Wireless 3 Multi Serial Ports UC-7400 UC-8400 IA240/260 IA3341 W3X1 (802.11a/b/g) W3X5 (GSM/GPRS) W406 (GSM/GPRS/ EDGE) DA600
