1 Politechnika Białostocka Wydział Elektryczny ZINTEGROWANA AUTOMATYKA B&R

2 FIRMA B&R

3 Najnowsza technologia Globalna dostępność Niezależność

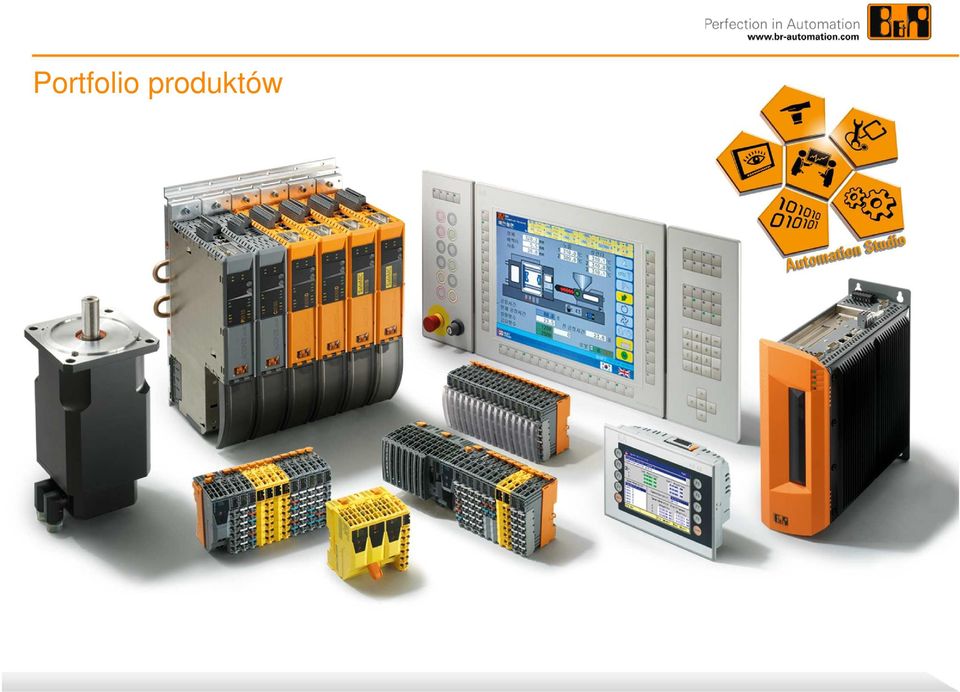

4 Portfolio produktów

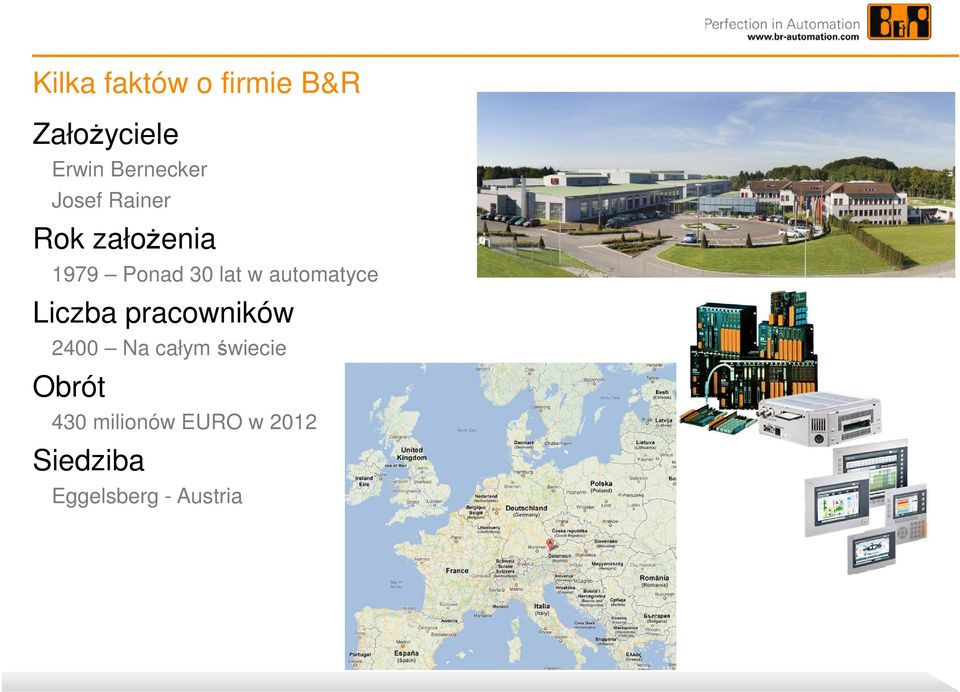

5 Kilka faktów o firmie B&R Założyciele Erwin Bernecker Josef Rainer Rok założenia 1979 Ponad 30 lat w automatyce Liczba pracowników 2400 Na całym świecie Obrót 430 milionów EURO w 2012 Siedziba Eggelsberg - Austria

6 Zakład produkcyjny Eggelsberg Wszystkie działy w jednym miejscu Centrum testowe Produkcja R&D Magazyn Laboratoria Zakupy, Planowanie, Marketing Automation Academy Restauracja Aplikacje Recepcja Zarząd, Sprzedaż

7 B&R Polska 80 biur w Europie 4 biura w Polsce 18 osób Pełna obsługa klienta Sprzedaż Wsparcie techniczne Szkolenia Serwis Szczecin Poznań Warszawa Katowice Siedziba główna Biura regionalne

8 ZINTEGROWANA AUTOMATYKA B&R

9 Konwencjonalna struktura systemu automatyki HMI PLC Motion controller Bus 1 Bus 2 Bus 3 Safety Skomplikowana i trudna do zarządzania Ograniczona wydajność Odpowiedzialność dostawców za pojedyncze komponenty

10 Zintegrowana automatyka B&R HMI Kompleksowo zarządzana przez jeden system Jeden dostawca odpowiedzialny za cały system Zintegrowane oprogramowanie dla kompletnego systemu

11 Zalety zintegrowanej automatyzacji B&R Oprogramowanie jest kluczowym czynnikiem w nowoczesnym systemie automatyki Jedno oprogramowanie narzędziowe w całym cyklu życia maszyny Zwiększona wydajność Doskonale zorganizowane komponenty Redukcja kosztów Szkolenia Utrzymanie Inżynieria Bezpieczeństwo inwestycji Kompatybilność całego systemu Wydajny serwis Zdalna diagnostyka Zcentralizowane przechowywanie danych

12 Jedno oprogramowanie narzędziowe W całym cyklu życia maszyny Dla wszystkich produktów Dla wszystkich zadań Sterowane IEC C/C++ Programowanie Wizualizacja Visual Components Symulacja Napędy PLCopen Motion Uruchomienie Bezpieczeństwo PLCopen Safety Diagnostyka i Serwis

13 Sprzęt klucz do wydajności kosztowej System skalowalny i elastyczny Skalowalność umożliwia optymalizację kosztów sprzętu Kompatybilność zabezpiecza inwestycje w oprogramowanie Wydajność aplikacji definiuje potrzebny sprzęt

14 Doskonale zorganizowane komponenty Zwiększona wydajność Konwencjonalna automatyka Zintegrowana Optimal (R&D automatyka geprägt) 1000 Maschinen = 1 gemeinsamer SW-Pool in einem Tool Soft real-time Ograniczona wydajność systemu Hard real-time Deterministyczne zachowanie systemu

15 Doskonale zorganizowane komponenty To także najszybszy czas reakcji systemu bezpieczeństwa Tradycyjny system Safety Zintegrowany system B&R Safety Speed monitor Przykład bezpieczny kierunek Długi czas wykrycia błędu Długi czas reakcji Duży dystans Przykład bezpieczny kierunek Zredukowany dystans Zredukowana energia Elastyczne funkcje

16 Wydajny serwis posprzedażowy Centralne przechowywanie danych Szczegółowa diagnostyka Wymiana komponentu Dla wszystkich komponentów automatyki HMI Firmware modułów System operacyjny napędów System bezpieczeństwa Receptury i ustawienia Proste i wydajne utrzymanie Wymiana bez programowania Utrzymany stan maszyny Po wymianie komponentu Minimalny czas zatrzymania Automatyczna inicjalizacja

17 Zintegrowana automatyka Zwiększa konkurencyjność Redukcja kosztów Maksymalna wydajność systemu Wydajny serwis Bezpieczeństwo inwestycji Jedno oprogramowanie narzędziowe

18 Więcej Szersza oferta dla przemysłu B&R to nie tylko Kompletny system sterowania Sterowniki PLC Wejścia/wyjścia Panele HMI Napędy Ale również Komputery przemysłowe i panele Do dowolnego wykorzystania

19 WŁAŚCIWOŚCI SYSTEMU

20 Porównanie Standardowy system operacyjny PLC Szybki Task A (1ms) Wolny Task C (5ms) Szybki Task B (2ms) Wolny Task D (2ms) Aktualny czas cyklu 10 8 ms (ms)

21 System operacyjny B&R Automation Runtime Szybki Task 1 (1ms) Wolny Task 3 (5ms) Szybki Task 2 (2ms) Wolny Task 4 (2ms) Wolna TC Czas cyklu 20ms Szybka TC Czas cyklu 5ms (ms)

22 Skalowalność Prosty system Prosta Maszyna SGC: X20CP0201 X20CM8281 (4DI/2DO/1AI/1AO) CAN CAN Dodatkowy Panel Tekstowy (4B1270) Graficzny (4PW035)

23 Skalowalność Rozbudowa systemu Dodatkowe we/wy Lokalne X20 Rozproszone X20 X67 XV CAN X2X X2X X2X X2X X2X X2X X2X Proste sterowanie ruchem Falownik ACPi Silniki krokowe ACPu Gdy brakuje Wydajności CPU Nowoczesnej wizualizacji (TFT, czcionki TrueType, wielojęzyczność, trendy, pie-chart, bar-graph, warstwy) Zdalnego dostępu (AS-online, VNC, ftp, www, CIFS, MS SQL) SG4: Power Panel, X20CPx48x/X20CPx58x

24 Skalowalność Otwartość Możliwości komunikacji z urządzeniami zewnętrznymi RS232/485, Modbus M-BUS CAN X2X X2X X2X X2X X2X X2X X2X RS232 / Ethernet

25 Skalowalność Otwartość IT Możliwości komunikacji ze światem zewnętrznym USB: pen-drive, transponder, klawiatura Mail, ftp, www, VNC CIFS, MS SQL, Sybase TCP/UDP-IP DDE OPC X2X X2X X2X X2X X2X X2X X2X Ethernet USB CIFS DDE

26 Skalowalność Ethernet czasu rzeczywistego Ethernet Powerlink ACOPOS / ACOPOSmulti / ACOPOSinverter X20/X67/XV Modułowość SAFETY X2X X2X X2X X2X X2X X2X X2X PWLK PWLK X2X Opcjonalny moduł maszyny

27 Skalowalność Obsługa wszystkich sieci przemysłowych Ethernet Powerlink dodatkowe sieci Ethernet Powerlink Profibus DP Master/Slave CANopen Master/Slave Profinet RT Master/Slave DeviceNet Master/Slave Ethercat Slave EthernetIP Scanner/Slave ASI Master X2X X2X X2X X2X X2X X2X Sterownik X20CPx48x PWLK X2X

28 Integracja całego systemu Zintegrowane rozwiązanie B&R SCADA Control system Ethernet Ring redundancy

29 Sprzęt Certyfikaty Praca w warunkach przemysłowych W Europie, USA, Rosji ISO, CE, UL, GOST-R Praca w warunkach morskich Na mostku, pod pokładem, w maszynowni

30 Sprzęt Certyfikaty Rozszerzony zakres temperatur -25 C C Dla wybranych modułów Odporność na wilgoć Lakierowana elektronika ACOPOS Pracujemy nad modułami X20 IP69K Panele dla przemysłu spożywczego

31 Rozwiązania dla każdej branży 3,000 20,000 Producentów maszyn Operatorów fabryk Zaufało B&R na Świecie!

32 Zainstalowane urządzenia Napędy Komputery przemysłowe Sterowniki 780, , miliona

33 Więcej informacji
