Graficzne rejestratory VM7000A Dużo funkcji przy zachowaniu łatwości obsługi!

Transkrypt

1 Graficzne rejestratory VM7000A Dużo funkcji przy zachowaniu łatwości obsługi! Ekran dotykowy Mniej klawiszy oraz łatwiejsza obsługa Ekran 5.7 (TFT) Duża szybkość idokładność rejestracji oraz wielozakresowe wejście Wielozakresowe wejście oraz duża dokładność rejestracji (±0.1%) Kolorowy LCD (320 x 240 pikseli) Kontrolka statusu Sygnalizuje włączenie zasilania i stan rejestracji. Tylko 3 klawisze funkcyjne VM7000 Stopień ochrony IP65 Stopień ochrony panelu przedniego IP65 Duża pojemność pamięci REC: start/stop rejestracji MENU: konfiguracja FUNC: przypisane działanie REC MENU FUNC Karta SD/SDHC (Max 32GB) Standardowo komunikacja Ethernet Server FTP, server Web, server SNTP oraz protokół Modbus TCP

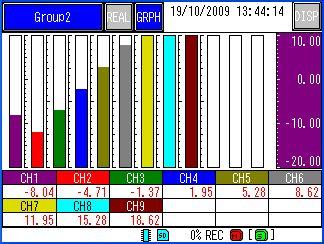

2 Różne sposoby prezentacji wyświetlanych danych Sposoby wyświetlania danych Wybierany sposobu wyświetlania danych Pola cyfrowe Wykres słupkowy Wykres poziomy Wyświetlanie zdarzeń W czasie, w którym sygnalizowany jest stan alarmowy dla danego kanału, generowany komunikat, numer kanału, itp. są podświetlane na czerwono. Wyświetlanie zdarzeń Wykres pionowy Sposób prezentacji wyświetlanych danych może być przełączany za pomocą kolejnych dotknięć ekranu.

3 Dane wyświetlane jak w rejestratorze papierowym Grup Ilość: 6 podstawowych i 1 pomoc. Ilość kanałów na grupę: max 12 Ustawiana nazwa grupy. Ustawiona nazwa grupy Wykres aktualny i historyczny Wyświetlany wykres może być przełączany pomiędzy danymi aktualnym i historycznym przez dotknięcie. Wykres historyczny Skala pomiarowa Skala wyświetlana jest nad wykresem. Szerokość skali i kolor jest przypisany do danego kanału i może być zmieniany. Etykiety i wartości mierzone Sposób wyświetlania Sposób wyświetlania może być zmieniany przez wyłączenie lub włączenie, etykiet, skali, itd. Ustawione etykiety i wartości mierzonej dla każdego kanału. Wartość mierzona przyjmuję kolor czerwony, gdy wystąpi alarm. Stan pamięci i zapisu Wyświetlanie wartości aktualnie mierzonych Po dotknięciu wybranego kanału, trend wybranego kanału jest wyświetlany w postaci grubej linii. Wskazuje stan wewnętrznej pamięci, karty pamięci SD/SDHC oraz rejestracji.

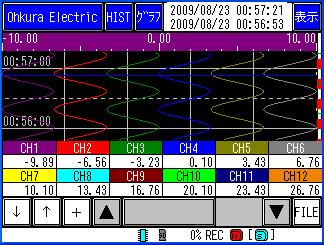

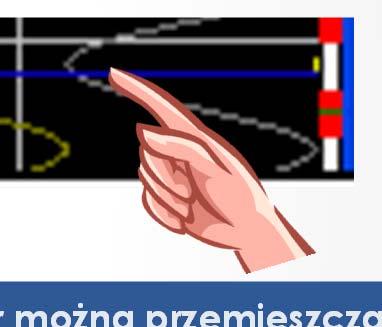

4 Przełączanie trendu REAL/HIST przez dotknięcie Łatwe zrządzanie danymi historycznymi Wyświetlacz trendu historycznego Kursor daty i czasu Górna linia: aktualna data i czas Dolna linia: data i czas kursora Wyświetlacz aktualnego trendu Klawisz strzałki (czas) Klawisz powiększania (zakres) Klawisze przesuwają położenie kursora oraz powiększają wyświetlany obszar Klawisz przesuwania ekranu Obszar wykresu może być przesuwany za pomocą strzałek. Klawisz wyboru pliku Umożliwia przeglądane wcześniej zapisanych plików z danymi Kursor można przemieszczać przez dotknięcie ekranu Wyświetlane wartości mierzone dla poszczególnych kanałów są wskazane dla położenia kursowa (niebieskiej linii) Ekran wyboru pliku

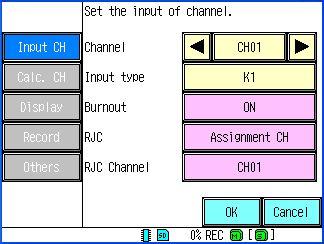

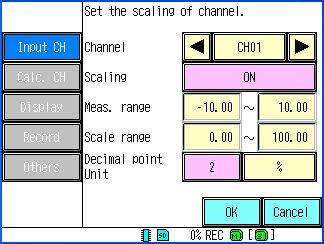

5 Mniej klawiszy, łatwiejsza konfiguracja i obsługa rejestratora Ekran konfiguracji (ustawienie skali wejścia) Rejestrator graficzny VM7000A umożliwia ustawienie wszystkich parametrów przy pomocy ekranu dotykowego oraz intuicyjnego menu. Umożliwia to konfigurację rejestratora nawet bez instrukcji obsługi. Ekran konfiguracji (zakres wejścia 1) Ekran konfiguracji (zakres wejścia 2)

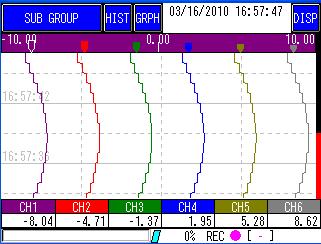

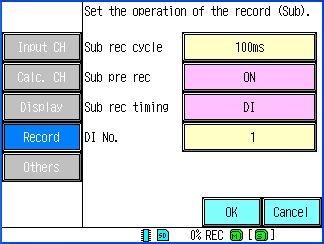

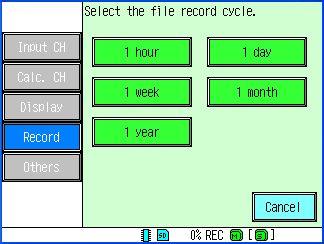

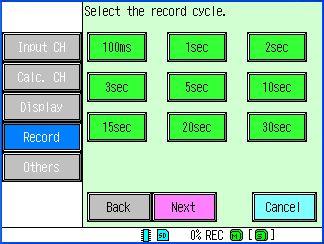

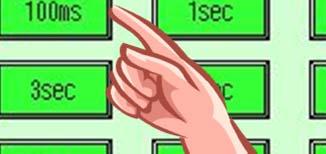

6 Duża szybkość zapisu pomocniczego (100ms) Jest to ekran przedstawiający niezależną grupę danych, który zawiera wartości rejestrowane z dużą prędkością. Grupa zapisu pomocniczego Sub-record może rejestrować dane z szybkością 100ms, podobnie jak tradycyjny rejestrator z zapisem ciągłym. Możliwe są różne ustawienia cyklu rejestracji i cyklu zapisu pliku zdanymi pomiarowymi.

7 Oprogramowanie (łatwa konfiguracja i przeglądanie danych na komputerze PC) Darmowe oprogramowanie (CD-ROM) 1. Data Viewer 2. Parameter Loader Data Viewer umożliwia: Wyszukiwanie danych Skalowanie wykresu Zamrażanie danych Trend rzeczywisty Wyszukiwanie zdarzeń Jak to wykonać? 1. Włóż kartę SD do rejestratora 2. Ustaw parametry rejestracji 3. Uruchom rejestrację klawiszem RUN 4. Wyjmij kartę SD i włóż do PC 5. Otwórz zapisany plik za pomocą oprogramowania Data Viewer Parameter Loader umożliwia konfigurację i ustawienia: Zakresu pomiarowego Skali pomiarowej Ustawienie etykiet Ustawienie nazw grup Ustawienie cyklu rejestracji i zapisu pliku Data Viewer Parameter Loader

8 Funkcje zgodne z Przemysł 4.0 w rejestratorze VM7000A *VM7000 firmware: version 1.60 Rejestrator VM7000A może zarządzać danymi cyfrowymi kontrolowanej partii: a)umożliwia przejście z zapisu analogowego (ręczy zapis) oraz zarządzanie danymi cyfrowymi - oszczędność na kosztach i błędach ludzkich. b)oszczędność całkowitych kosztów zarządzania przejście z rozbudowanego systemu do zarządzania za pomocą VM7000A. c)zarządzanie wszystkimi danymi procesowymi on-line za pomocą sieci (Modbus TCP/Ethernet lub Modubus RTU/RS485) Zaznaczenie początku i końca procesu za pomocą funkcji wiadomości. Wyświetlanie danych produkcyjnych (max 8 pozycji) Nazwa produktu Numer partii Numer seryjny Nazwa operatora Wyświetlanie danych aktualnych i historycznych MODEL :VM7006A01001 BATCH :001 SERIAL :4NA OPRATOR:SUGIMOTO 04/16 13:19 START 04/

9 Funkcje zgodne z Przemysł 4.0 w rejestratorze VM7000A *VM7000 firmware: version 1.60 Wszystkie zapisane dane produkcyjne wyświetlane są na liście komentarzy. Komunikacja I/F za pomocą Ethernet lub RS485

10 Funkcje zgodne z Przemysł 4.0 w rejestratorze VM7000A *VM7000 firmware: version 1.60 Przykład wyświetlania trendów i danych produkcyjnych na ekranie komputera PC. (Są to przykładowe dane produkcyjne zapisane w pliku z danymi)

11 Funkcje zgodne z Przemysł 4.0 w rejestratorze VM7000A *VM7000 firmware: version 1.60 Obraz wyświetlany za pomocą oprogramowania na ekranie komputera PC. Zaznaczenie początku i końca procesu za pomocą funkcji komentarza. Wyświetlanie danych procesu produkcyjnego (max 8 pozycji).

12 Funkcje zgodne z Przemysł 4.0 w rejestratorze VM7000A *VM7000 firmware: version 1.60 Przykład czynności obsługowych procesu produkcyjnego HMI. [Czynności podczas obsługi procesu produkcyjnego (HMI)] Model: VM7000A Partia: 004 Model: VM7000A Partia: 001 Partia: 002 Partia: 005 Serial: Partia: 003 Serial: STOP REJESTRACJA STOP REJESTRACJA Model: VM7000A Model: VM7000A Partia: 001 Partia: 002 Partia: 004 Partia: 005 Serial: Serial: Czas

13 Funkcja mastera Modbus RTU *VM7000 firmware: version 1.60 Funkcja mastera Modbus RTU umożliwia wyświetlanie danych pomiarowych przesyłanych z podłączonych urządzeń wyposażonych w Modbus RTU oraz ich rejestrację za pomocą VM7000A (max 12 urządzeń). Regulatory z Modbus RTU VM RS485 * Tylko RS485 (nie potrzeba dodatkowego okablowania) *Mogą być podłączone urządzenia różnych producentów. Modbus RTU Wartość zadana (SV) Wartość sygnału regulacyjnego (MV) Wartość mierzona (PV) Zalety funkcji mastera Modbus RTU: Łatwe zarządzanie danymi pomiarowymi z całego systemu za pomocą VM7000A (zarządzanie danymi procesowymi (SP / MV / PV) za pomocą VM7000A oraz obniżenie kosztów). Analiza danych procesowych na wyświetlaczu rejestratora VM7000A, export danych do CSV oraz tworzenie dowolnych wykresów.
