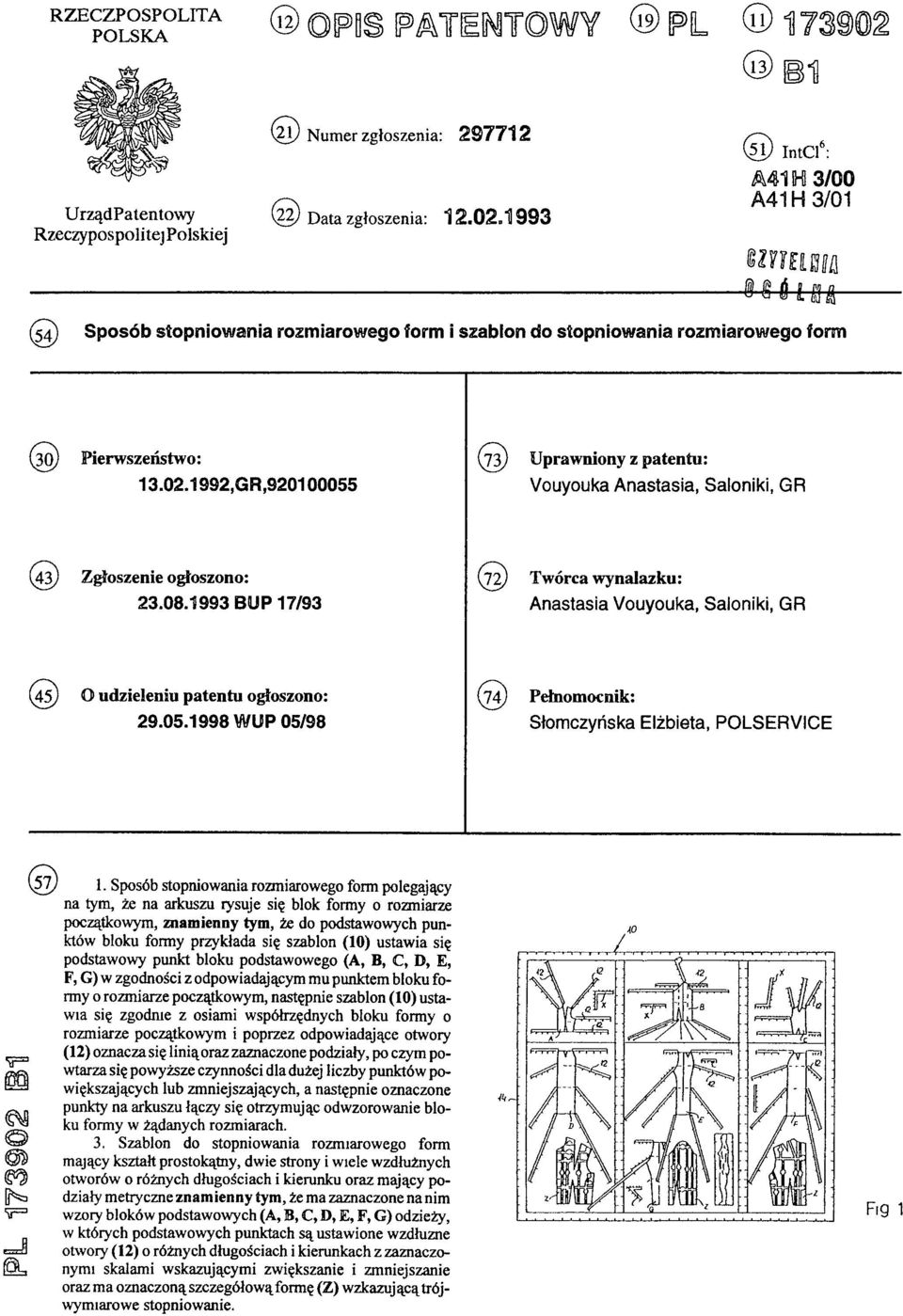

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolite] Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6: A41H3/00 A41H 3/01 (54) Sposób stopniowania rozmiarowego form i szablon do stopniowania rozmiarowego form (30) Pierwszeństwo: (73) Uprawniony z patentu: ,GR, Vouyouka Anastasia, Saloniki, GR (43) Zgłoszenie ogłoszono: (72) Twórca wynalazku: BUP 17/93 Anastasia Vouyouka, Saloniki, GR (45) O udzieleniu patentu ogłoszono: (74) Pełnomocnik: WUP 05/98 Słomczyńska Elżbieta, POLSERVICE (57)1. Sposób stopniowania rozmiarowego form polegający na tym, że na arkuszu rysuje się blok formy o rozmiarze początkowym, znamienny tym, że do podstawowych punktów bloku formy przykłada się szablon (10) ustawia się podstawowy punkt bloku podstawowego (A, B, C, D, E, F, G) w zgodności z odpowiadającym mu punktem bloku formy o rozmiarze początkowym, następnie szablon (10) ustawia się zgodnie z osiami współrzędnych bloku formy o rozmiarze początkowym i poprzez odpowiadające otwory (12) oznacza się linią oraz zaznaczone podziały, po czym powtarza się powyższe czynności dla dużej liczby punktów powiększających lub zmniejszających, a następnie oznaczone punkty na arkuszu łączy się otrzymując odwzorowanie bloku formy w żądanych rozmiarach. 3. Szablon do stopniowania rozmiarowego form mający kształt prostokątny, dwie strony i wiele wzdłużnych otworów o różnych długościach i kierunku oraz mający podziały metryczne znamienny tym, że ma zaznaczone na nim wzory bloków podstawowych (A, B, C, D, E, F, G) odzieży, w których podstawowych punktach są ustawione wzdłuzne otwory (12) o różnych długościach i kierunkach z zaznaczonymi skalami wskazującymi zwiększanie i zmniejszanie oraz ma oznaczoną szczegółową formę (Z) wzkazującą trójwymiarowe stopniowanie. Fig 1

2 Sposób stopniowania rozmiarowego form i szablon do stopniowania rozmiarowego form Zastrzeżenia patentowe 1. Sposób stopniowania rozmiarowego form polegający na tym, że na arkuszu rysuje się blok formy o rozmiarze początkowym, znamienny tym, że do podstawowych punktów bloku formy przykłada się szablon (10) ustawia się podstawowy punkt bloku podstawowego (A, B, C, D, E, F, G) w zgodności z odpowiadającym mu punktem bloku formy o rozmiarze początkowym, następnie szablon (10) ustawia się zgodnie z osiami współrzędnych bloku formy o rozmiarze początkowym i poprzez odpowiadające otwory (12) oznacza się linią oraz zaznaczone podziały, po czym powtarza się powyższe czynności dla dużej liczby punktów powiększających lub zmniejszających, a następnie oznaczone punkty na arkuszu łączy się otrzymując odwzorowanie bloku formy w żądanych rozmiarach. 2. Sposób według zastrz. 1, znamienny tym, że rozpoczyna się stopniowanie od jednego rozmiaru. 3. Szablon do stopniowania rozmiarowego form mający kształt prostokątny, dwie strony i wiele wzdłużnych otworów o różnych długościach i kierunku oraz mający podziały metryczne znamienny tym, że ma zaznaczone na nim wzory bloków podstawowych (A, B, C, D, E, F, G) odzieży, w których podstawowych punktach są ustawione wzdłużne otwory (12) o różnych długościach i kierunkach z zaznaczonymi skalami wskazującymi zwiększanie i zmniejszanie oraz ma oznaczoną szczegółową formę (Z) wzkazującą trójwymiarowe stopniowanie. 4. Szablon według zastrz. 3, znamienny tym, że zaznaczone wzory bloków podstawowych (A, B, C, B, E, F, G) są przynajmniej częściowo otoczone podziałką metryczną (14). 5. Szablon według zastrz. 3, znamienny tym, że ma dodatkowe otwory (X) z zaznaczonymi skalami usytuowane w pobliżu bloków podstawowych (A, B, C, D, E, F, G). * * * Przedmiotem wynalazku jest sposób stopniowania rozmiarowego form i szablon do stopniowania rozmiarowego form zwłaszcza do zmiany wielkości formy w zależności od rozmiaru stosowany w masowej produkcji odzieży. Z opisu patentowego GB A znany jest szablon służący do konstruowania bloku formy. Szablon ma kształt prostokątny i wzdłużne otwory o różnych kierunkach i kształtach. Szablon ten służy do rysowania bloku formy odzieży o określonym rozmiarze. Z opisu patentowego EP A1 znany jest szablon służący do konstruowania bloku formy. Szablon ma kształt prostokątny oraz wiele otworów o różnych wydłużonych kształtach. Szablon ten służy do rysowania bloku formy odzieży o określonym rozmiarze. Sposób konstruowania bloku formy odzieży przy pomocy szablonu polega na tym, że kładzie się szablon na arkuszu, na którym blok formy ma być narysowany, ustawia się go w wymaganym punkcie i pod wymaganym kątem i następnie rysuje się odpowiedni odcinek konstruowanego bloku formy według odpowiadającego temu odcinkowi otworowi szablonu. Poszczególne operacje powtarza się aż do narysowania całego bloku formy. Celem niniejszego wynalazku jest opracowanie sposobu oraz szablon do powiększania lub zmniejszania gotowego bloku formy. Sposób stopniowania rozmiarowego form polegający na tym, że na arkuszu rysuje się blok formy o rozmiarze początkowym, według wynalazku charakteryzuje się tym, że do podstawowych punktów bloku formy przykłada się szablon, ustawia się podstawowy punkt bloku podstawowego w zgodności z odpowiadającym mu punktem bloku formy o rozmiarze początkowym, następnie szablon ustawia się zgodnie z osiami współrzędnych bloku formy o rozmiarze

3 początkowym i poprzez odpowiadające otwory oznacza się linią oraz zaznaczone podziały, po czym powtarza się powyższe czynności dla dużej liczby punktów powiększająch lub zmniejszających, a następnie oznaczone punkty na arkuszu łączy się otrzymując odwzorowanie bloku formy w żądanych rozmiarach. Korzystnie rozpoczyna się stopniowanie od jednego rozmiaru. Szablon do stopniowania rozmiarowego form mający kształt prostokątny, dwie strony i wiele wzdłużnych otworów o różnych długościach i kierunku oraz mający podziały metryczne według wynalazku charakteryzuje się tym, że ma zaznaczone na nim wzory bloków podstawowych odzieży, w których podstawowych punktach są ustawione wzdłużne otwory o różnych długościach i kierunkach z oznaczonymi skalami wskazującymi zwiększanie i zmniejszanie oraz ma oznaczoną szczegółową formę wskazującą trójwymiarowe stopniowanie. Korzystnie zaznaczone wzory bloków podstawowych są przynajmniej częściowo otoczone podziałką metryczną. Korzystnie szablon ma dodatkowe otwory z oznaczonymi skalami usytuowane w pobliżu bloków podstawowych. Za pomocą sposobu według wynalazku uzyskuje się, zaczynając od pojedynczego początkowego rozmiaru, równoczesnąkonstrukcję wszystkich wymaganych wariantów rozmiarowych różnych typów i części odzieży, zgodnie z międzynarodowymi normami rozmiarów, w prosty sposób, pewnie i z absolutną precyzją, w minimalnym czasie, bez stosowania geometrii i złożonych obliczeń. Szablon według wynalazku umożliwia stopniowanie bloku formy dowolnej odzieży, który zawiera na sobie wszytkie wymagane warianty zgodnie ze znormalizowanymi międzynarodowymi rozmiarami i może być wykorzystywany do stopniowania wymiarowego każdej z różnych części odzieży, w sposób prosty, pewny i absolutnie dokładny, w minimalnie krótkim czasie bez stosowania geometrii i złożonych obliczeń. Przedmiot wynalazku w przykładzie wykonania jest przedstawiony na rysunku, na którym fig. 1 przedstawia szablon według wynalazku w widoku z góry, a fig. 2, fig. 3, fig. 4, fig. 5 i fig. 6 przedstawiająkolejne etapy sposobu stopniowania rozmiarowego bloku formy przy pomocy szablonu z fig. 1. Figura 1 przedstawia szablon 10 mający kształt prostokątny oraz dwie strony i szereg rysunków różnych form mających oznaczenia A, B, C, D, E, F, G, przy czym A jest ćwiartkąprzedniego górnego bloku podstawowego, B jest podstawowym blokiem rękawa, C jest ćwiartką tylnego górnego bloku podstawowego, D jest ćwiartką przednią spódnicy, E jest ćwiartką przednią bloku spodni, F jest ćwiartką tylną spódnicy, G jest ćwiartką tylną bloku spodni. W różnych miejscach wokół podstawowych A, B, C, D, E, F, G, szablon 10 ma większą ilość otworów 12, które obejmują odpowiednie dalsze podziały i skale stopniujące dla różnych międzynarodowych rozmiarów. Otwory 12 usytuowane są w sąsiedztwie podstawowych punktów wymiarowych bloków podstawowych A, B, C, D, E, F, G, przedstawiających części odzieży. Każdy blok podstawowy A, B, C, D, E, F, G, jest umieszczony wewnątrz sekcji, a na obwodzie każdej sekcji szablonu 10 znajduje się podziałka metryczna 14 konieczna do ustawienia i usytuowania kąta prostego szablonu 10 względem podstawowych istniejących osi współrzędnych bloku formy. Szablon 10 jest również wyposażony w dodatkowe otwory pomocnicze X usytuowane w pobliżu bloków podstawowych A, B, C, D, E, F, G, oraz w szczegółową formę Z wskazujące trójwymiarowe stopniowanie i miejsce stopniowania. Na fig. 2 do fig. 6 przedstawiono kolejne etapy sposobu powiększania bloku formy z zastosowaniem szablonu 10, gdzie fig. 2 przedstawia pierwszy etap sposobu. Przed tym etapem rysuje się na arkuszu papieru blok formy podstawowego początkowego rozmiaru, na przykład europejskiego rozmiaru 46, którą chcemy stopniować wymiarowo, na przykład przód damskiego stanika, pozostawiając wokół niego obszemąprzestrzeń, aby można było zmieścić w niej wszystkie wymagane stopniowane rozmiary. Szablon 10 umieszcza się nad blokiem formy tak, że punkt od którego ma się zacząć pierwsze stopniowanie rozmiarowe, na przykład punkt talii środkowego przodu, stanika, jak przedstawiono na fig. 2 zbiega się z tym samym punktem na bloku podstawowym A na szab-

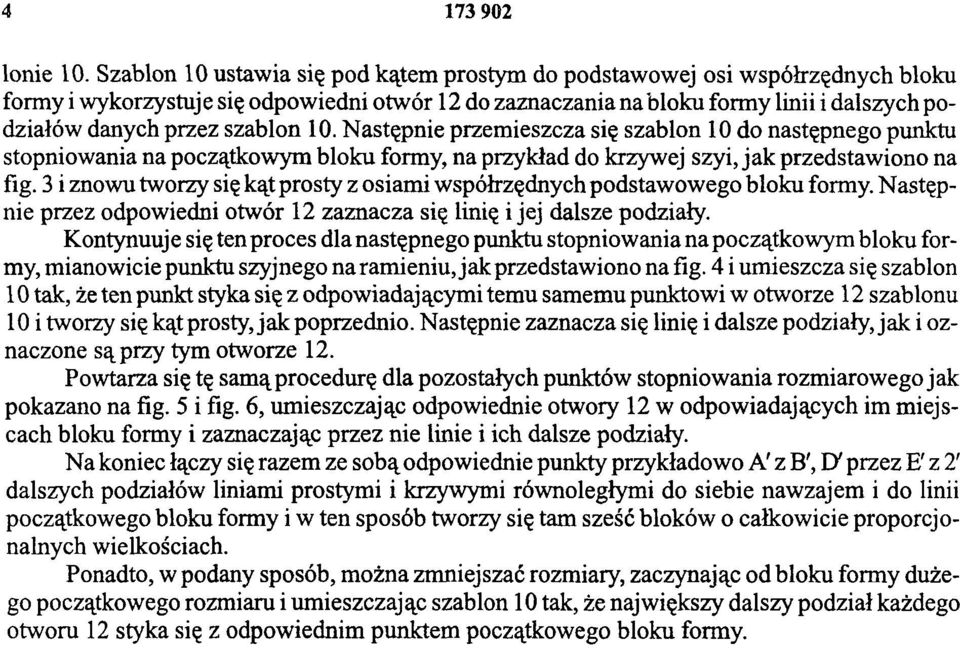

4 łonie 10. Szablon 10 ustawia się pod kątem prostym do podstawowej osi współrzędnych bloku formy i wykorzystuj e się odpowiedni otwór 12 do zaznaczania na 'bloku formy linii i dalszych podziałów danych przez szablon 10. Następnie przemieszcza się szablon 10 do następnego punktu stopniowania na początkowym bloku formy, na przykład do krzywej szyi, jak przedstawiono na fig. 3 i znowu tworzy się kąt prosty z osiami współrzędnych podstawowego bloku formy. Następnie przez odpowiedni otwór 12 zaznacza się linię i jej dalsze podziały. Kontynuuje się ten proces dla następnego punktu stopniowania na początkowym bloku formy, mianowicie punktu szyjnego na ramieniu, jak przedstawiono na fig. 4 i umieszcza się szablon 10 tak, że ten punkt styka się z odpowiadającymi temu samemu punktowi w otworze 12 szablonu 10 i tworzy się kąt prosty, jak poprzednio. Następnie zaznacza się linię i dalsze podziały, jak i oznaczone są przy tym otworze 12. Powtarza się tę samą procedurę dla pozostałych punktów stopniowania rozmiarowego jak pokazano na fig. 5 i fig. 6, umieszczając odpowiednie otwory 12 w odpowiadających im miejscach bloku formy i zaznaczając przez nie linie i ich dalsze podziały. Na koniec łączy się razem ze sobą odpowiednie punkty przykładowo A' z B', D' przez E' z 2' dalszych podziałów liniami prostymi i krzywymi równoległymi do siebie nawzajem i do linii początkowego bloku formy i w ten sposób tworzy się tam sześć bloków o całkowicie proporcjonalnych wielkościach. Ponadto, w podany sposób, można zmniejszać rozmiary, zaczynając od bloku formy dużego początkowego rozmiaru i umieszczając szablon 10 tak, że największy dalszy podział każdego otworu 12 styka się z odpowiednim punktem początkowego bloku formy.

5 Fig.3 Fig.2 Fig.5 Fig.4 Fig.6
