1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: EGZEMPLARZ ARCHIWALNY (19) PL (n)62959 (13) Y1 (51) IntCI. A47F 5/00 ( ) A47F 7/00 ( ) (54) Regał sklepowy (62) Numer zgłoszenia macierzystego: (73) Uprawniony z prawa ochronnego: Witt Władysław, Puszczykowo, PL Stanicki Paweł, Kostrzyn WIkp., PL (43) Zgłoszenie ogłoszono: BUP 13/03 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 03/07 (72) Twórca(y) wzoru użytkowego: Władysław Witt, Puszczykowo, PL Paweł Stanicki, Kostrzyn WIkp., PL O) ID o CM

2 Regał sklepowy Przedmiotem wzoru użytkowego jest regał sklepowy, przeznaczony do składowania i eksponowania towarów. Powszechnie znany jest przyścienny regał sklepowy, który posiada dwie oddalone od siebie kolumny nośne o przekroju prostokątnym. Kolumny te są sztywno połączone za pomocą prostokątnej płyty, tworzącej tylną ścianę regału. Na dolnym końcu każdej kolumny jest zamocowana poprzeczna, wystająca do przodu belka, która wspiera się na podłożu. Nad każdą belką podporową znajdują się dwa pionowe szeregi wsporników, rozmieszczonych w odstępach jeden nad drugim. Każdy wspornik ma postać zasadniczo poziomej listwy, która jest zamocowana jednym końcem do kolumny nośnej. Na każdej parze wsporników usytuowanych na jednakowym poziomie spoczywa półka o prostokątnym zarysie. Gdy dwa takie regały łączy się wzajemnie tylnymi ścianami, wówczas powstaje znany, dwustronny regał wolnostojący. Regał sklepowy z co najmniej jedną pionową kolumną nośną, która na dolnym końcu posiada poprzeczne belki wsparte na podłożu, a nad nimi ma poprzeczne, rozmieszczone w odstępach jeden nad drugim wsporniki, na których spoczywają poziome półki, zgodnie z wzorem użytkowym

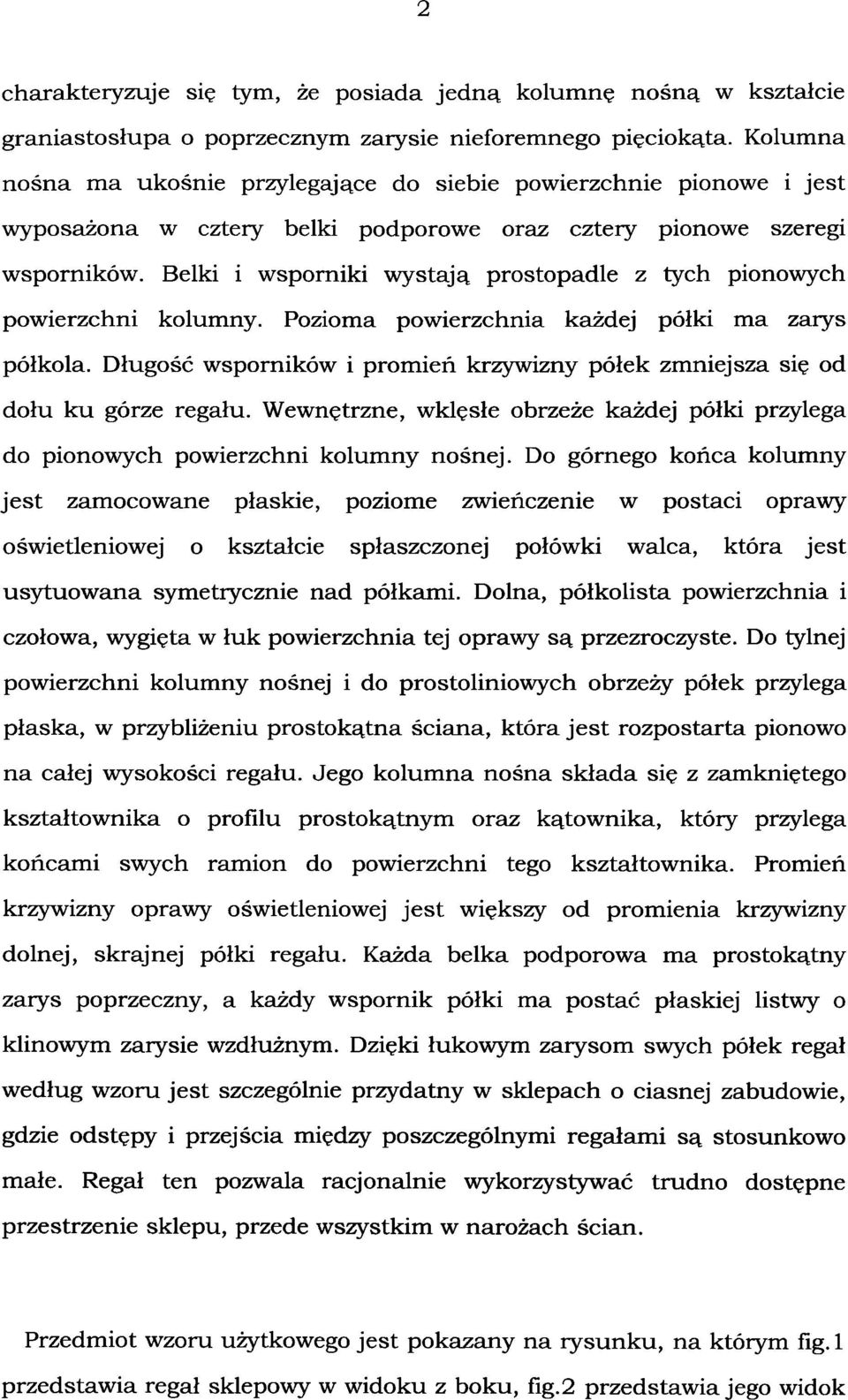

3 2 charakteryzuje się tym, że posiada jedną kolumnę nośną w kształcie graniastosłupa o poprzecznym zarysie nieforemnego pięciokąta. Kolumna nośna ma ukośnie przylegające do siebie powierzchnie pionowe i jest wyposażona w cztery belki podporowe oraz cztery pionowe szeregi wsporników. Belki i wsporniki wystają prostopadle z tych pionowych powierzchni kolumny. Pozioma powierzchnia każdej półki ma zarys półkola. Długość wsporników i promień krzywizny półek zmniejsza się od dołu ku górze regału. Wewnętrzne, wklęsłe obrzeże każdej półki przylega do pionowych powierzchni kolumny nośnej. Do górnego końca kolumny jest zamocowane płaskie, poziome zwieńczenie w postaci oprawy oświetleniowej o kształcie spłaszczonej połówki walca, która jest usytuowana symetrycznie nad półkami. Dolna, półkolista powierzchnia i czołowa, wygięta w łuk powierzchnia tej oprawy są przezroczyste. Do tylnej powierzchni kolumny nośnej i do prostoliniowych obrzeży półek przylega płaska, w przybliżeniu prostokątna ściana, która jest rozpostarta pionowo na całej wysokości regału. Jego kolumna nośna składa się z zamkniętego kształtownika o profilu prostokątnym oraz kątownika, który przylega końcami swych ramion do powierzchni tego kształtownika. Promień krzywizny oprawy oświetleniowej jest większy od promienia krzywizny dolnej, skrajnej półki regału. Każda belka podporowa ma prostokątny zarys poprzeczny, a każdy wspornik półki ma postać płaskiej listwy o klinowym zarysie wzdłużnym. Dzięki łukowym zarysom swych półek regał według wzoru jest szczególnie przydatny w sklepach o ciasnej zabudowie, gdzie odstępy i przejścia między poszczególnymi regałami są stosunkowo małe. Regał ten pozwala racjonalnie wykorzystywać trudno dostępne przestrzenie sklepu, przede wszystkim w narożach ścian. Przedmiot wzoru użytkowego jest pokazany na rysunku, na którym fig. 1 przedstawia regał sklepowy w widoku z boku, fig.2 przedstawia jego widok

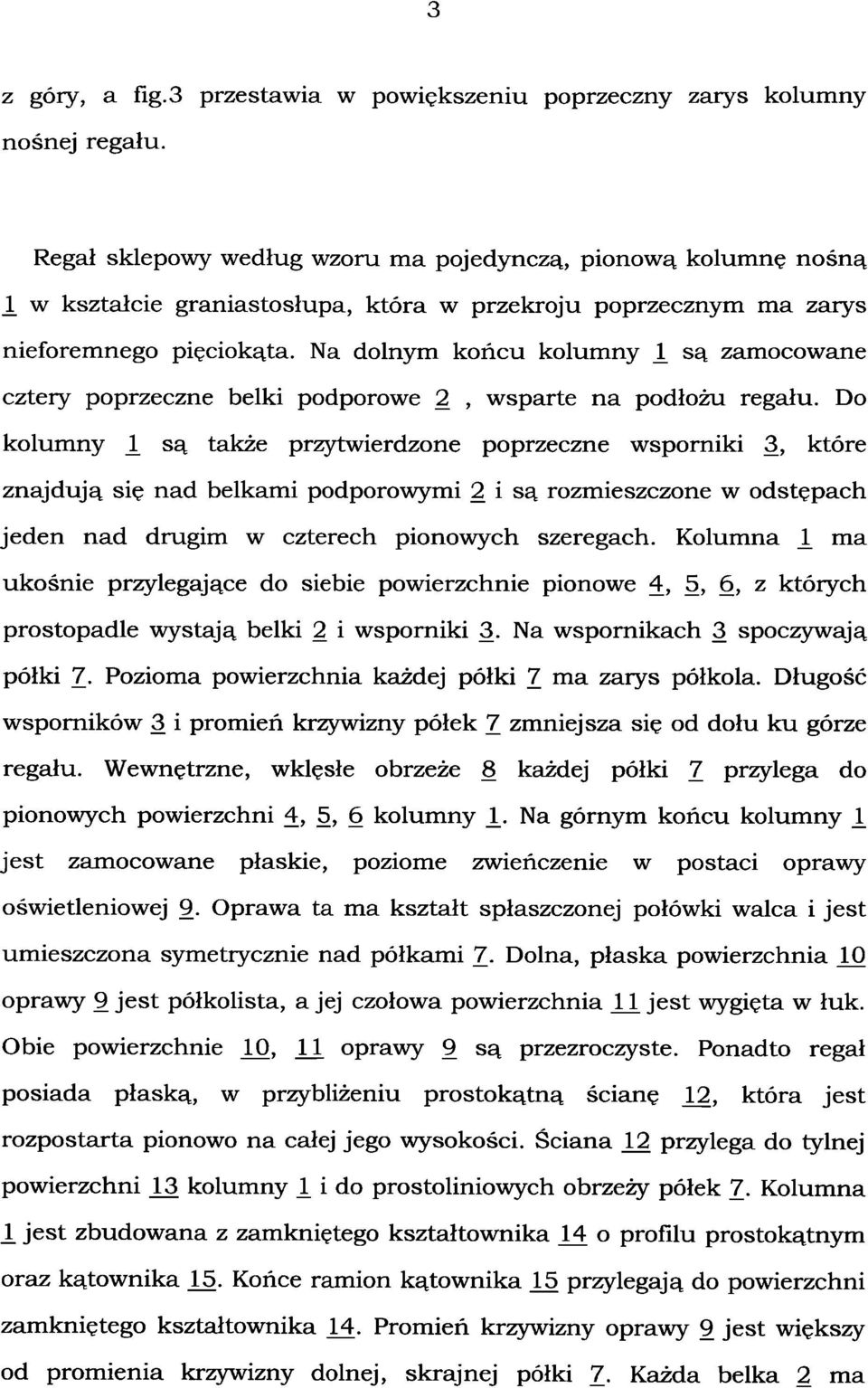

4 3 z góry, a fig.3 przestawia w powiększeniu poprzeczny zarys kolumny nośnej regału. Regał sklepowy według wzoru ma pojedynczą, pionową kolumnę nośną X w kształcie graniastosłupa, która w przekroju poprzecznym ma zarys nieforemnego pięciokąta. Na dolnym końcu kolumny i są zamocowane cztery poprzeczne belki podporowe 2, wsparte na podłożu regału. Do kolumny i są także przytwierdzone poprzeczne wsporniki 3, które znajdują się nad belkami podporowymi 2 i są rozmieszczone w odstępach jeden nad drugim w czterech pionowych szeregach. Kolumna X ma ukośnie przylegające do siebie powierzchnie pionowe 4, 5, 6, z których prostopadle wystają belki 2 i wsporniki 3. Na wspornikach 3 spoczywają półki 7. Pozioma powierzchnia każdej półki 7 ma zarys półkola. Długość wsporników 3 i promień krzywizny półek 7 zmniejsza się od dołu ku górze regału. Wewnętrzne, wklęsłe obrzeże 8 każdej półki 7 przylega do pionowych powierzchni 4, 5, 6 kolumny Jl. Na górnym końcu kolumny 1 jest zamocowane płaskie, poziome zwieńczenie w postaci oprawy oświetleniowej 9. Oprawa ta ma kształt spłaszczonej połówki walca i jest umieszczona symetrycznie nad półkami 7. Dolna, płaska powierzchnia 10 oprawy 9 jest półkolista, a jej czołowa powierzchnia JJ^ jest wygięta w łuk. Obie powierzchnie JJ3, JJ^ oprawy 9 są przezroczyste. Ponadto regał posiada płaską, w przybliżeniu prostokątną ścianę 22, która jest rozpostarta pionowo na całej jego wysokości. Ściana 12 przylega do tylnej powierzchni J13 kolumny \_ i do prostoliniowych obrzeży półek 7. Kolumna 1 jest zbudowana z zamkniętego kształtownika ]A o profilu prostokątnym oraz kątownika JJ3. Końce ramion kątownika JJ5 przylegają do powierzchni zamkniętego kształtownika ]A. Promień krzywizny oprawy 9 jest większy od promienia krzywizny dolnej, skrajnej półki 7. Każda belka 2 ma

5 4 prostokątny zarys poprzeczny, a każdy wspornik 3 półki 7 ma postać płaskiej listwy o klinowym zarysie podłużnym. /i Pelnom o/ć n i k

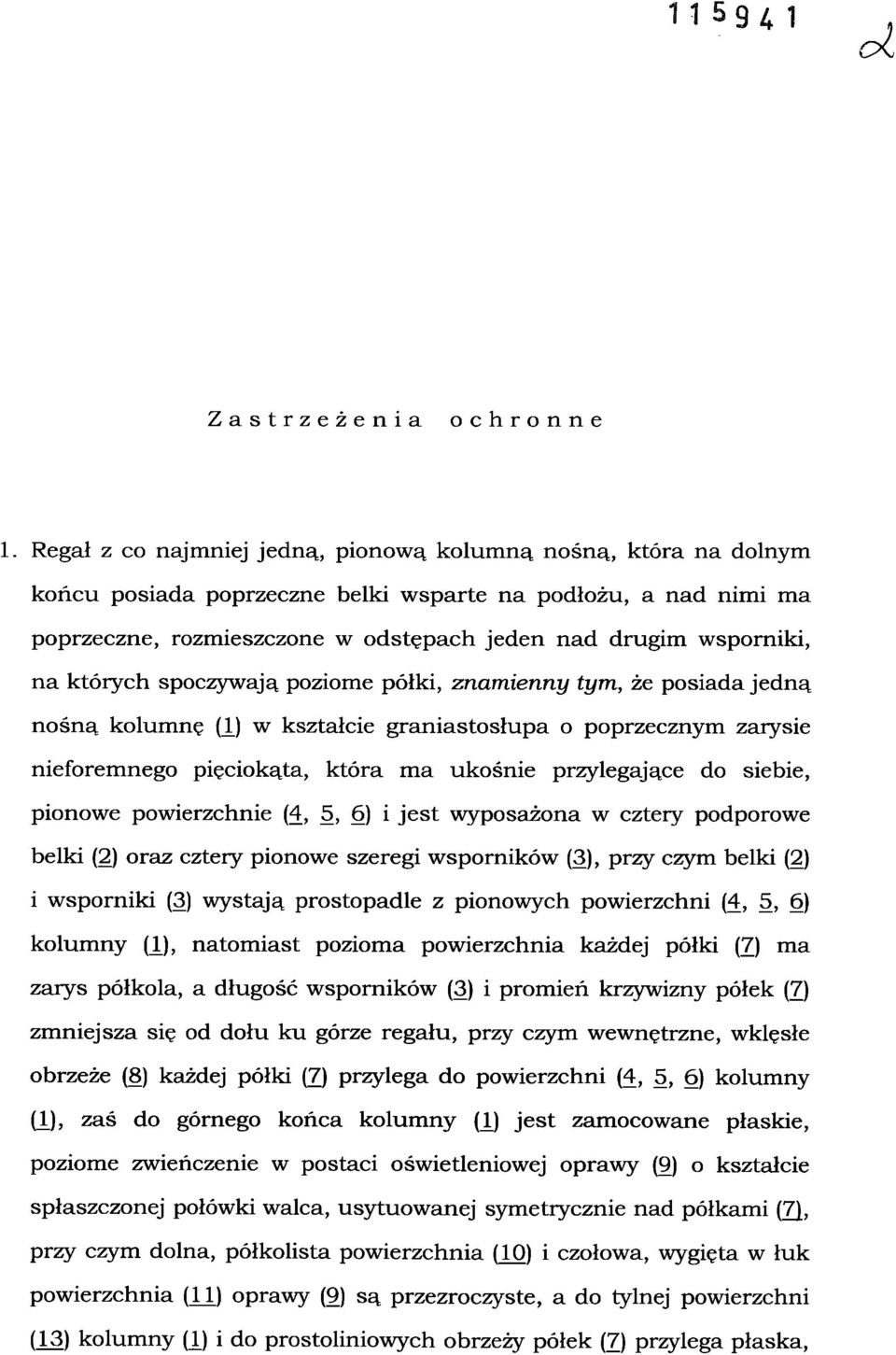

6 Zastrzeżenia ochronne 1. Regał z co najmniej jedną, pionową kolumną nośną, która na dolnym końcu posiada poprzeczne belki wsparte na podłożu, a nad nimi ma poprzeczne, rozmieszczone w odstępach jeden nad drugim wsporniki, na których spoczywają poziome półki, znamienny tym, że posiada jedną nośną kolumnę (JJ w kształcie graniastosłupa o poprzecznym zarysie nieforemnego pięciokąta, która ma ukośnie przylegające do siebie, pionowe powierzchnie (4, 5, 6) i jest wyposażona w cztery podporowe belki (2) oraz cztery pionowe szeregi wsporników (3), przy czym belki (2) i wsporniki (3) wystają prostopadle z pionowych powierzchni (4, 5, 6) kolumny (JJ, natomiast pozioma powierzchnia każdej półki (7) ma zarys półkola, a długość wsporników (3) i promień krzywizny półek (7) zmniejsza się od dołu ku górze regału, przy czym wewnętrzne, wklęsłe obrzeże (8) każdej półki (7) przylega do powierzchni (4, 5, 6) kolumny (JJ, zaś do górnego końca kolumny (JJ jest zamocowane płaskie, poziome zwieńczenie w postaci oświetleniowej oprawy (9) o kształcie spłaszczonej połówki walca, usytuowanej symetrycznie nad półkami (71, przy czym dolna, półkolista powierzchnia (10) i czołowa, wygięta w łuk powierzchnia (11) oprawy (9) są przezroczyste, a do tylnej powierzchni (13) kolumny (JJ i do prostoliniowych obrzeży półek (7) przylega płaska,

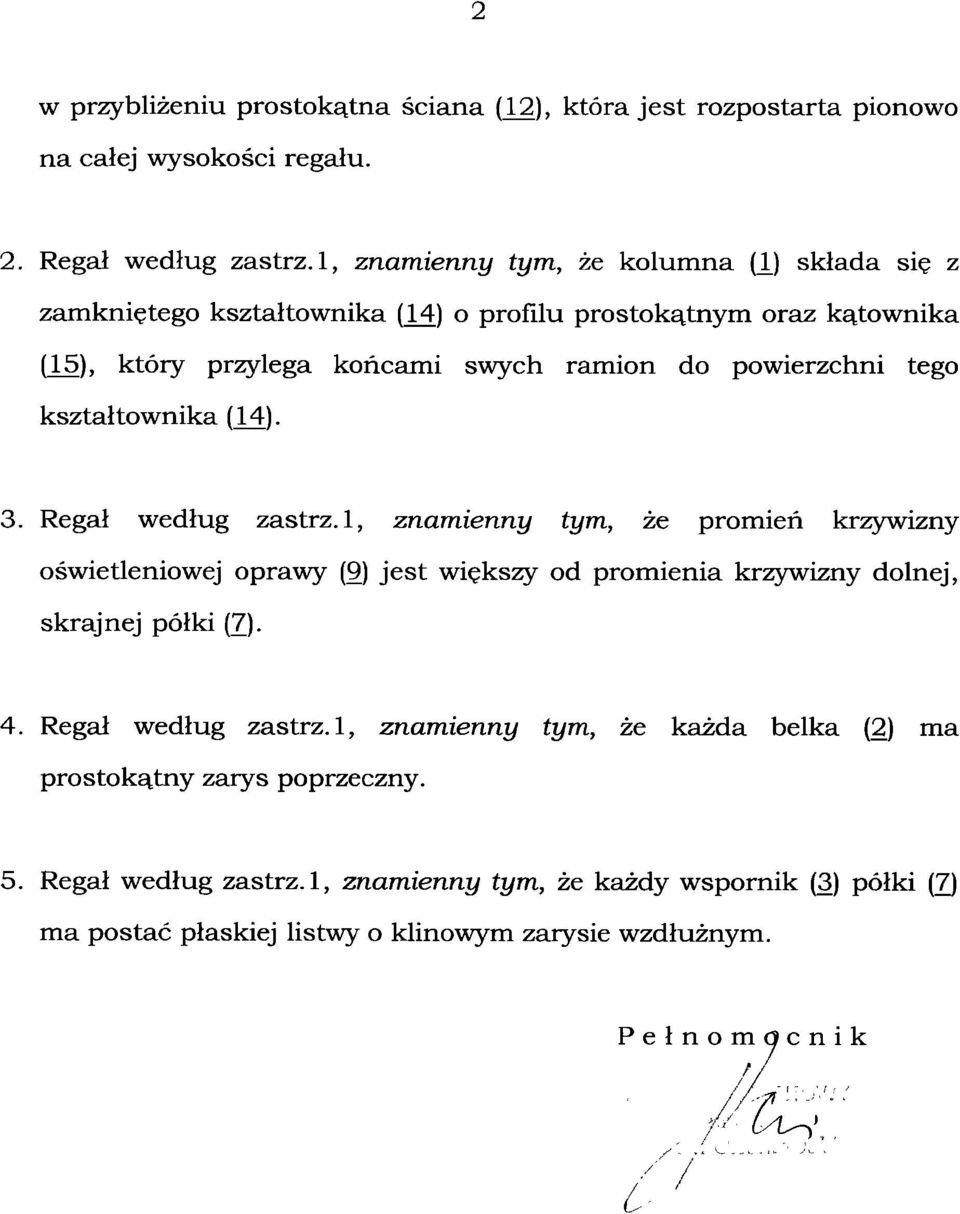

7 2 w przybliżeniu prostokątna ściana (12), która jest rozpostarta pionowo na całej wysokości regału. 2. Regał według zastrz. 1, znamienny tym, że kolumna (1) składa się z zamkniętego kształtownika (14) o profilu prostokątnym oraz kątownika (15), który przylega końcami swych ramion do powierzchni tego kształtownika (14). 3. Regał według zastrz. 1, znamienny tym, że promień krzywizny oświetleniowej oprawy (9) jest większy od promienia krzywizny dolnej, skrajnej półki (7). 4. Regał według zastrz. 1, znamienny tym, że każda belka (2) ma prostokątny zarys poprzeczny. 5. Regał według zastrz. 1, znamienny tym, że każdy wspornik (3) półki (7) ma postać płaskiej listwy o klinowym zarysie wzdłużnym. Pełnomocnik

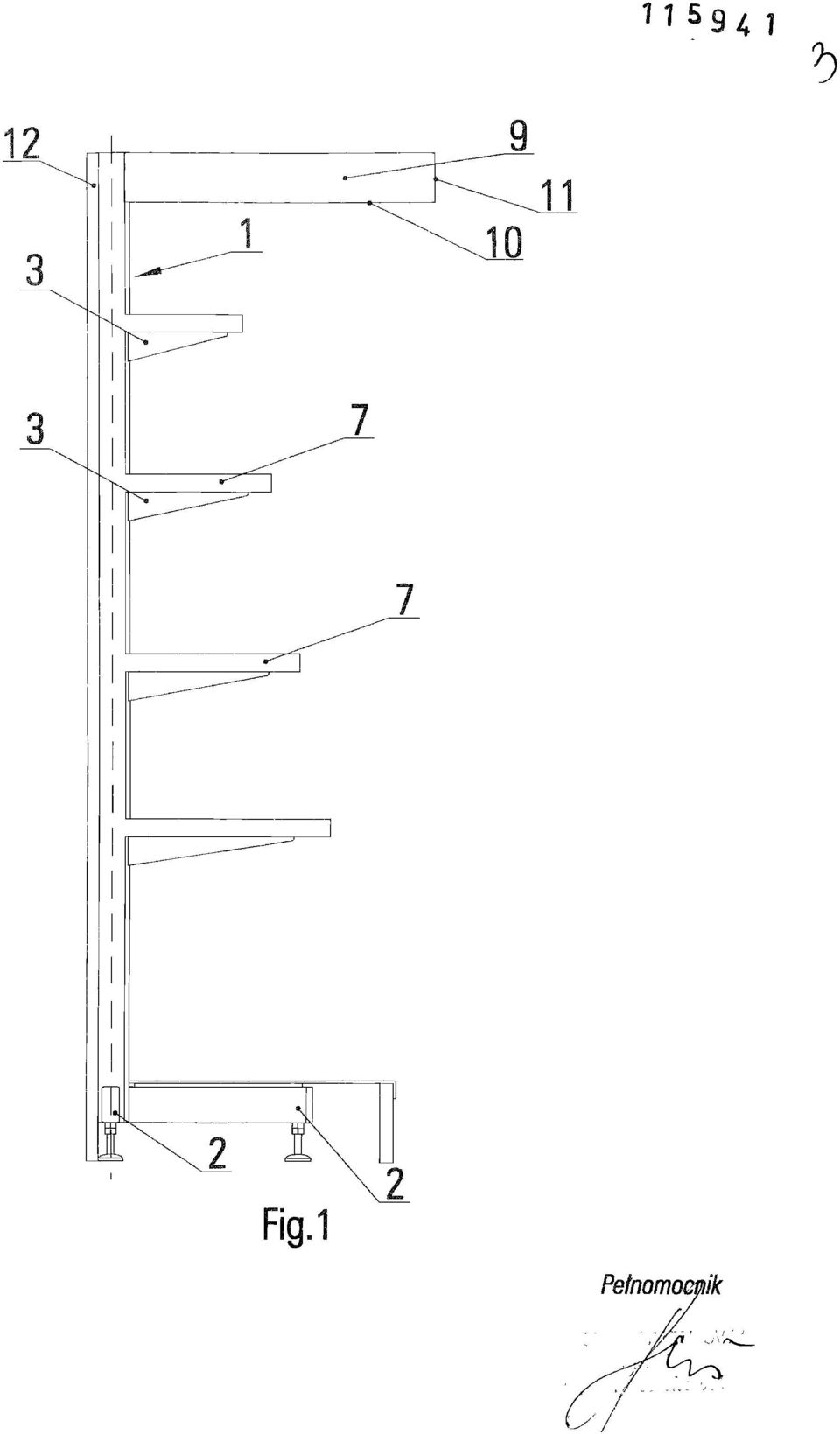

8 1159*1 'b i ii Fig.1 Pełnomocnik
