Postępu 15 B, 02-676 Warszawa Nazwa inwestycji: Uporządkowanie gospodarki ściekowej w aglomeracji Puck Przedmiot opracowania: Nazwa i adres obiektu

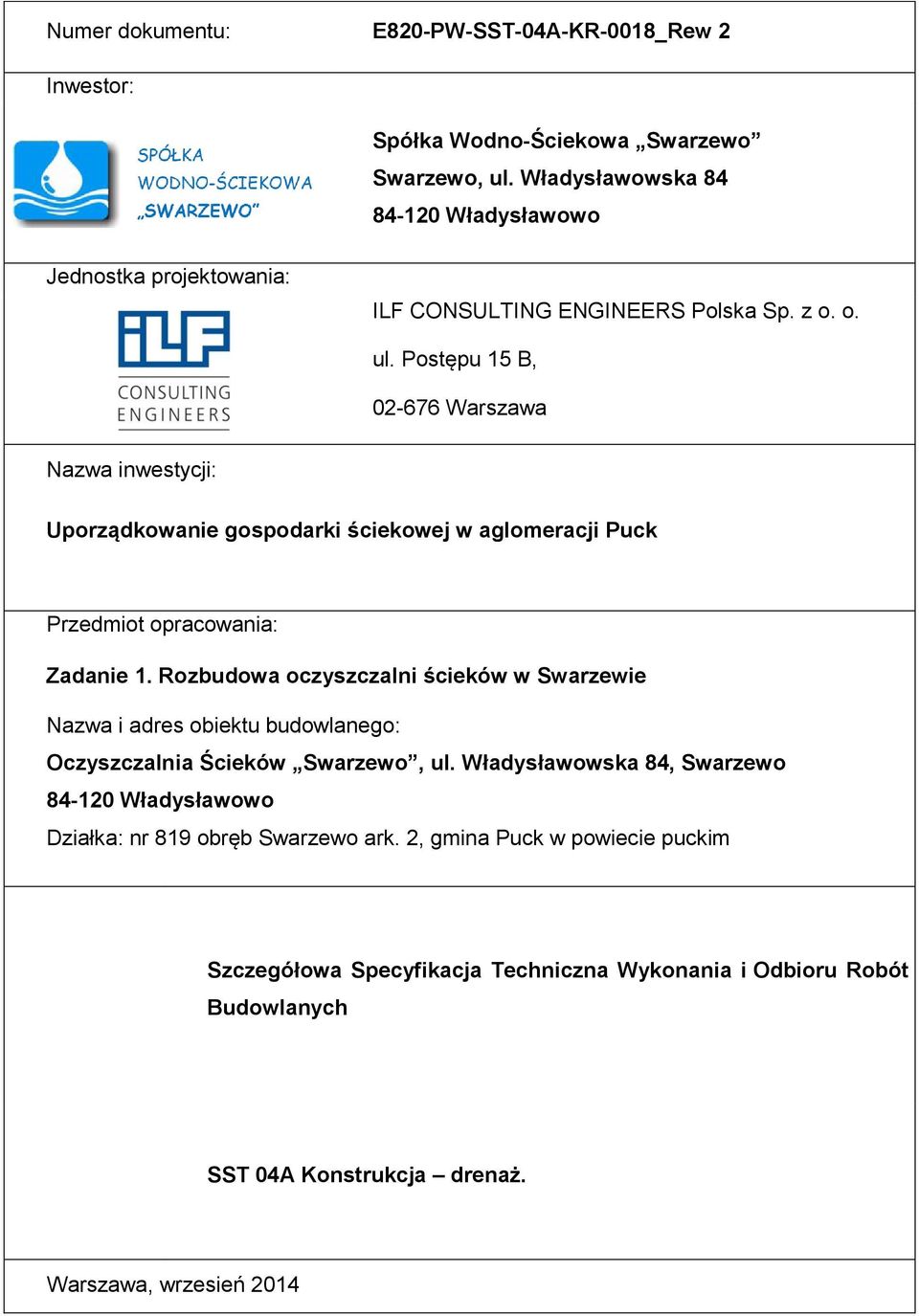

1 Numer dokumentu: E820-PW-SST-04A-KR-0018_Rew 2 Inwestor: Spółka Wodno-Ściekowa Swarzewo Swarzewo, ul. Władysławowska Władysławowo Jednostka projektowania: ILF CONSULTING ENGINEERS Polska Sp. z o. o. ul. Postępu 15 B, Warszawa Nazwa inwestycji: Uporządkowanie gospodarki ściekowej w aglomeracji Puck Przedmiot opracowania: Nazwa i adres obiektu budowlanego: Oczyszczalnia Ścieków Swarzewo, ul. Władysławowska 84, Swarzewo Władysławowo Działka: nr 819 obręb Swarzewo ark. 2, gmina Puck w powiecie puckim Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych drenaż. Warszawa, wrzesień 2014

2 SPIS TREŚCI 1. Wstęp Przedmiot SST Zakres prac SST Określenia podstawowe SST Ogólne wymagania dotyczące robót SST 3 2. Materiały Wymagania ogólne Materiały do wykonania drenażu opaskowego i ochrony podłoża pod oskarpowanie osadnika 4 3. Sprzęt 4 4. Transport 5 5. Wykonanie robót 5 6. Kontrola jakości Materiały Sprawdzenie jakości wykonania robót 5 7. Obmiar robót Odbiór robót Podstawa płatności. 6 ILF CONSULTING ENGINEERS Strona 2

Materiały 3 2.1. Wymagania ogólne 3 2.2. Materiały do wykonania drenażu opaskowego i ochrony podłoża pod oskarpowanie osadnika 4 3.

3 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru drenażu opaskowego dla osadników wstępnych 02.1 i Zakres prac SST W zakres tych robót wchodzi: Wykonanie drenażu opaskowego dla osadników wstępnych 02.1 i Określenia podstawowe SST Określenia podane w niniejszej Szczegółowej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami. Drenaż francuski specjalnie uformowany rów wypełniony materiałem przepuszczalnym obłożony geowłókniną, służący do odprowadzania wody gruntowej Ogólne wymagania dotyczące robót SST Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektowa, Szczegółową Specyfikacją Techniczną i poleceniami Inżyniera Budowy. 2. Materiały 2.1. Wymagania ogólne wszystkie materiały do wykonywania drenażu opaskowego powinny odpowiadać wymaganiom zawartym w normach państwowych lub świadectwach dopuszczających dany materiał do powszechnego stosowania w budownictwie, materiały powinny być, przechowywane i transportowane w sposób wskazany w normach państwowych i świadectwach ILF CONSULTING ENGINEERS Strona 3

Określenia podstawowe SST Określenia podane w niniejszej Szczegółowej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami.

4 2.2. Materiały do wykonania drenażu opaskowego Wypełnienie drenu. Żwir granulacji 25 do 40 mm (dopuszczalny 16 do 63 mm) Geowłóknina do drenażu. Geowłóknina polipropylenowa nietkana, igłowana, do drenażu Istotne wymagane parametry mechaniczne i hydrauliczne : Mechaniczne: Klasa wg międzynarodowej klasyfikacji CBR min. 4 Odporność na przebicie statyczne CBR min N Wytrzymałość na rozciąganie wzdłuż/wszerz pasma wyrobu min. 16/16 kn/m Wydłużenie wzdłuż /wszerz pasma wyrobu min. 50/50 % Hydrauliczne: Wodoprzepuszczalność w kierunku prostopadłym do płaszczyzny geowłókniny kv przy obciążeniu 20 kpa ( przy Δ h wody= 100 mm ) min. 13 x 10-4 m/s Wodoprzepuszczalność w płaszczyźnie geowłókniny kh przy obciążeniu 20 kpa ( przy Δ h wody= 100 mm ) min. 47 x 10-4 m/s Umowny wymiar porów O90 % max 75 μm Odbiór materiałów powinien obejmować sprawdzenie zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy. Odprowadzenie odcieku z drenażu Rury i kształtki - PE 100 SDR 17.6( PN6), DN 160x9.1 Studzienki Ø 425, systemowe z tworzyw sztucznych, ze stożkiem odciążającym i pokrywą żeliwną typ A15/ Sprzęt Do zagęszczania materiału należy użyć płyt wibracyjnych po zaakceptowaniu ich przez Inżyniera Budowy. ILF CONSULTING ENGINEERS Strona 4

4 Odporność na przebicie statyczne CBR min. 2820 N Wytrzymałość na rozciąganie wzdłuż/wszerz pasma wyrobu min. 16/16 kn/m Wydłużenie wzdłuż /wszerz pasma wyrobu min.

5 4. Transport Materiały można przewozić dowolnymi środkami transportu wielkością dostosowaną do ilości ładunku. Należy stosować się do zaleceń producenta odnośnie transportu. 5. Wykonanie robót Prace należy wykonywać zgodnie z projektem wykonawczym oraz instrukcjami technicznymi producenta materiałów. Dopuszczalne tolerancje wykonania drenażu francuskiego wynoszą: odchylenie wymiarów szerokości rowu ± 5 cm odchylenie wymiarów głębokości rowu ± 1 cm 6. Kontrola jakości Materiały Wymagana jakość materiałów powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Materiały dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowania. Odbiór materiałów powinien obejmować sprawdzenie zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami Wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom przedmiotowych norm. Wyniki odbiorów materiałów i wyrobów powinny być każdorazowo odnotowane Sprawdzenie jakości wykonania robót Podczas układaniu drenażu należy kontrolować: zgodność drenażu z Dokumentacją, zgodność używanych materiałów z odpowiednimi aprobatami technicznymi, świadectwami jakości i dopuszczeniami, zachowanie dopuszczalnych odchyłek w wykonaniu drenażu francuskiego - prawidłowość ułożenia geowłókniny - prawidłowość wykonania zasypki i jej zagęszczenia ILF CONSULTING ENGINEERS Strona 5

Dopuszczalne tolerancje wykonania drenażu francuskiego wynoszą: odchylenie wymiarów szerokości rowu ± 5 cm odchylenie wymiarów głębokości rowu ± 1

6 prawidłowość wykonania zakładów geowłokniny, 7. Obmiar robót. W niniejszym przedmiocie opracowania nie obowiązuje obmiar robót. Podstawą rozliczenia robót jest kwota ryczałtowa za prawidłowe wykonanie całości drenażu. 8. Odbiór robót. Podczas wykonywania robót powinien być prowadzony dziennik robót. W dzienniku należy każdorazowo odnotowywać datę, rodzaj wykonywanych robót, materiały oraz ich zużycie. Odbiór końcowy należy wykonać po zakończeniu prac. Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora Nadzoru, jeśli wszystkie pomiary i badania omówione w pkt. 6, dały pozytywne wyniki. Jeśli chociaż jeden wynik badania daje wynik negatywny, drenaż nie powinien być odebrany. 9. Podstawa płatności. Podstawą rozliczenia robót jest kwota ryczałtowa, określona na etapie przetargu wynikająca ze Specyfikacji Technicznej i przedmiaru robót. Kwota ryczałtowa jest ostateczną i nie podlegającą negocjacjom, a tym samym zmianom. ILF CONSULTING ENGINEERS Strona 6

W dzienniku należy każdorazowo odnotowywać datę, rodzaj wykonywanych robót, materiały oraz ich zużycie. Odbiór końcowy należy wykonać po zakończeniu prac.
