1 Digital Video Recorder Instrukcja obsługi EnTMS Aplikacja CMS do VODVR000

2 . Wymagania sprzętowe System Operacyjny OS : Windows 000 or XP lub lepszy Procesor CPU : Pentium.0MHz lub lepszy Pamięć RAM : 5MB lub wyŝsza Pamieć karty VGA : 8MB lub wyŝsza Sterowniki DirectX: wersja 8.0 lub nowsza Przestrzeń wolna dysku HDD : Minimum 0GB

3 . Tryb podglądu na Ŝywo - LIVE. EnTMS Ekran główny Przedstawiona ikona aplikacji EnTMS uruchamia główny program systemu monitoringu (tryb podglądu na Ŝywo) Podczas pierwszego uruchomienia jednak, wywołany zostanie tryb konfiguracji (Rozdział Konfiguracja ) [Autoryzacja uŝytkownika EnTMS] Autoryzacja jest niezbędna aby wykonać jaką kowliek operację w systemie (nawet wyłączyć i przejść do Windows Musisz podać login i hasło adekwatne do poŝądanej funkcjonalności UWAGA Domyślny ID : admin / Hasło : admin. UwaŜaj na duŝe i małe litery haseł

4 . Tryb podglądu na Ŝywo - LIVE. Dodaj lokalizację / rejestrator W zakładce SITE Zaznacz i prawym przyciskiem myszy kliknij na polu SITE, wybierz Site Add-On, pojawi się okno dodawania rejestratorów Lista juŝ dodanych rejestratorów Przycisk wł./wył. wirtualnej klawiatury Wprowadź dane rejestratora: Adres IP, Port, Liczbę kamer Wybierz typ rejestratora i wł. / wył. tryb DNS JeŜeli uŝywasz serwera DDNS producenta wprowadź ID i Hasło, według którego została wykonana rejestracja na serwerze.

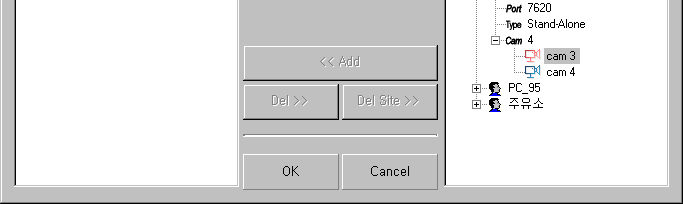

5 . Tryb podglądu na Ŝywo - LIVE. Utwórz grupy z dodanych rejestratorów W zakładce GROUP Zaznacz i prawym przyciskiem myszy kliknij na polu GROUP, wybierz Site Add-On, pojawi się okno dodawania do grupy 5 5 Lista wszystkich kamer/rejestratorów dodanych do grupy Lista wszystkich kamer/rejestratorów moŝliwych do rejestracji w grupie Edycja nazw grupy i opisu Maksymalnie moŝna dodać 6 kamery do kaŝdej gurpy Dodaj: Przeciągając myszką dostępną kamerą, bądź wciskając przycisk Add, kiedy właściwa kamera jest podświetlona Usuń: Przeciągając myszką dostępną kamerą, bądź wciskając przycisk Del, kiedy właściwa kamera jest podświetlona Usuń rejestrator/lokalizację: Wciśnij przycisk Del Site aby usunąć całą lokalizację 5

6 . Tryb podglądu na Ŝywo - LIVE 6. Monitoring Obraz kamery Zajętość HDD Kanał wideo 5 Wyświetlony obraz z kamery Wyświetla zajętą przestrzeń wydzielonej przestrzeni HDD komputera Wybór pełnoekranowego podglądu wybranej kamery Połącz/ Ruch/ stan Czujnika 5 Data / Czas 6 UŜytkownik 7 Główny panel konfiguracji 8 Podgląd 9 Tryb wyświetlania Wyświetla status połączenia, wzbudzonej wideo detekcji, wzbudzonego czujnika Wyświetlacz daty i czasu systemowego komputera Przycisk logowania do systemu Konfiguracja systemu EnTMS, nagrywanie, przeszukiwanie zdalne, przywróć podgląd domyślny, zarządzanie kolorami, kontrola PTZ, E-MAP Podgląd podświetlonego ekranu w wybranym polu, wraz z danymi o nazwie, i lokalizacji kamery Wybór podziału ekranowego, zrzut ekranowy, wyciszenie AUDIO Schemat połączeń Address extension button Wyłącz EnTMS Zamknij aplikację EnTMS (wymagane uprawnienia) 6

7 . Tryb podglądu na Ŝywo - LIVE.. Tryb mapy synaptycznej E-MAP 5 6 Okno podglądowe Przycisk w ramce nr. pozwala rozwinąć mini podgląd danej kamery Wybór kanału Rozwinięcie mini podglądu Status kamery 5 Obraz pod E- MAP ę 6 Wybór konfiguracji E-MAP Wybór kamery, po kliknięciu na nim otworzysz podgląd na pobocznym ekranie podglądu Rozwija mini podgląd Wyświetla status połączenia, wzbudzenia wideodetekcji oraz czujników Wczytaj obraz BMP dla danej E-MAPY y Wyświetla dostępną E-MAP ę na pełny ekran Maksymalnie moŝesz stworzyć 6 konfiguracji 7

8 . Tryb podglądu na Ŝywo - LIVE.. Główny panel konfiguracyjny Konfiguracja Nagrywanie Wyszukaj Reset ekranu 5 Panel kontrolny 6 Kontrola PTZ 7 Tryby E-MAP/ na Ŝywo LIVE Przejdź do okna konfiguracji systemu EnTMS Wybierz: ręczne, wideodetekcja, czujnik Przełącz system w tryb odtwarzania/archiwizacji Przywróć domyślne podziały ekranowe Ustawienia obrazu z kamer Panel kontrolny kamer PTZ / wyjścia przekaźnikowe Przełącz w tryb E-MAP 8

9 . Tryb podglądu na Ŝywo - LIVE.. Rozwijane menu Zarys rozwijanych menu ekranowych dostępnych pod prawym przyciskiem myszy w zaleŝności o miejsca ich wywołania RDZEŃ Rejestrator Lokalizacja CAMERA Przełączenie w tryb E-MAP Dodaj / Usuń / Edytuj rejestrator na liście Opcje poniŝej - Site Open: Połącz z podświetlonym rejestratorem - Site Close: Rozłącz podświetlony rejestrator - Site Add/ Edit : Dodaj, bądź edytuj juŝ dodane rejestratory - Site e-map Open: Włącz E-MAP, pokaŝ status przekaźników - Download e-map: Wczytaj E-MAP ę ze zdalnego rejestratora 9

10 . Tryb podglądu na Ŝywo - LIVE RDZEŃ Grupa CAMERA Przełączenie w tryb E-MAP wybranej grupy Dodaj / Usuń / Edytuj grupę z listy Opcje poniŝej - Site Open: Połącz z podświetlonym rejestratorem - Site Close: Rozłącz podświetlony rejestrator - Site Add/ Edit : Dodaj, bądź edytuj juŝ dodane rejestratory - Site e-map Open: Włącz E-MAP, pokaŝ status przekaźników - Download e-map: Wczytaj E-MAP ę ze zdalnego rejestratora 0

11 Menu. Tryb podglądu na Ŝywo - LIVE rozwijane podglądu kamerowego Continuous Motion Sensor Remote Search Quick Search Pan-Tilt/ Relay Color Remote Setup Nagrywanie warunkowe (ręczne, wideodetekcja, czujniki) Remote Search Zdalne przeszukiwanie nagrań danej kamery Quick Search Szybkie odtwarzanie Panele kontrolne, obrazu, PTZ i przekaźników Zdalna konfiguracja rejestratora Menu rozwijane mini-podglądu dostępne w trybie E-MAP Continuous Motion Sensor MAPx Pan-Tilt/ Relay Color Nagrywanie warunkowe (ręczne, wideodetekcja, czujniki) Przesunięcie w wyznaczoną pozycję Panele kontrolne, obrazu, PTZ i przekaźników

12 . Tryb odtwarzania zdalnego - PLAYBACK. Wyszukiwanie Wciśnij przycisk odtwarzania by przejść w tryb wyszukiwania i odtwarzania nagrań zdalnych. JeŜeli tylko zalogowany uŝytkownik jest autoryzowany, będzie mógł prejśćw ten tryb bez rozłączania się z rejestratorem

13 . Tryb odtwarzania zdalnego - PLAYBACK.. Główny ekran odtwarzania / wyszukiwania Wyszukaj datę Wybierz podział ekranowy Status połączenia sieciowego Archiwizuj, Otwórz plik bazy EnDB, historia i lista zdarzeń, znaczniki 5 Panel odtwarzania 6 Wybór kamer równoznaczny z wyborem na podglądzie 8 Określ godzinę 9 Określ minutę 0 Regulacja głośności AUDIO Wyświetlacz czasu odtwarzanego materiału Ponów połączenie / rozłącz (Gdy rozłączony, pracuje w trybie odtwarzania lokalnego) Zamknij tryb odtwarzania i powróć do podglądu na Ŝywo LIVE

14 . Tryb odtwarzania zdalnego - PLAYBACK.. Filtrowanie wyszukiwanych danych Wyszukuj tylko zapis ciągły/ręczny Wyszukaj tylko zapis z wideodetekcji Wyszukaj tylko zapis wzbudzony przez czujniki Włącz wszystkie jeŝeli interesuje Ciebie wszelki zapis wykonany na tym rejestratorze w określonym czasie Referencje Wyświetl materiał kamer według powyŝszych referencji

15 . Tryb odtwarzania zdalnego - PLAYBACK. Panel kontrolny odtwarzania Przejdź na początek dostępnego materiału PokaŜ wcześniejszą klatkę wideo Odtwarzaj wstecz Wstrzymaj odtwarzanie Odtwarzaj PokaŜ następną klatkę Przejdź na koniec materiału wideo. Podziały ekranowe / tryb odtwarzania Wybór podziałów ekranowych, zrzutu ekranowego, wyciszenia AUDIO Wyświetla pojedynczy kanał w widoku panoramicznym Przywrócenie domyślnego podziału/trybu ekranowego 5

16 . Tryb odtwarzania zdalnego - PLAYBACK. Bookmark Comment Add Del Search Komentarz znacznika Dodaj znacznik Skasuj znacznik Wyszukaj znacznik 6

17 . Archiwizacja Zaznaczanie myszą BACKUP Zakres czasowy Materiał do archiwizacji można zaznaczyć za pomocą wskaźnika myszy na podziałce minutowej Przełącz w tryb archiwizacji Określ czas początkowy i końcowy materiału 7

18 . Archiwizacja. Archiwizacja lokalna AVI / EnDB Katalog archiwizacji AVI INF BACK UP Wskaż katalog, gdzie ma być zarchiwizowany materiał Format archiwizacji AVI Format archiwizacji baza EnDB Rozpocznij archjiwizację UWAGA Podczas archiwizacji AVI (MPEG) zrzut dotyczy tylko wybranego jednego kanału 8

19 . Archiwizacja. Zdalna archiwizacja AVI / INF (EnDB) 5 6 Określ zakres czasowy archiwizacji Wybierz format (EnDB, AVI) i kanał wideo Wybierz partycję zapisu Bezpośrednio na niej zostanie stworzony katalog BACKUP Wskaźnik postępu archiwizacji (Zapis EnDB jest szybszy niŝ AVI) 5 Calculate Przed wykonaniem archiwizacji przelicz, czy masz wystarczająco duŝo miejsca na nośniku 6 Backup Wykonaj archiwizacje według wprowadzonych danych 9

20 5. Konfiguracja 5. Ustawienia Systemu - SYSTEM 5 System DST Network Nawigacja Wprowadź nazwę rejestratora w sieci, standard video (NTSC/PAL), domyślny podział ekranowy, czas sekwencji Opcja czasu zimowego (włącz) Ustawienia współpracy sieciowej, , alarmowanie KEYBOARD - wyświetl wirtualną klawiaturę, APPLY aktywuj zmiany, SAVE&CLOSE zapisz i wyjdź (zaleca się poprzedzić ten przycisk APPLY), CANCEL anuluj zmiany 0

21 5 5. Konfiguracja 5. Panel administracyjny - ADMIN Information Authority Lista uŝytkowników Weryfikacja ustawień podświetlonego uŝytkownika Określ poziom uprawnień dla edytowanego uŝytkownika Admin, Operator, User, Guest Lista uŝytkowników wraz z ograniczeniami konta 0 przypisane oznacza dostępną funkcję

22 5 5. Konfiguracja 5. Ustawienia bazy plików lokalnych - EnDB Lista dostępnych partycji w systemie i baz EnDB Wskaźniki postępu procesu tworzenia bazy EnDB Status pojemności i przycisk rozpoczęcia tworzenia bazy EnDB na wskazanej partycji Wyświetla informacje o partycji, na której jest EnDB

23 6 5. Konfiguracja 6. Ustawienia Kamer rejestratora - CAMERA Wybór kamery Nazwa kamery na OSD Parametry zapisu wideo Protokół PTZ, adres kamery 5 Status pracy rejestratora 6 Status ustawień zapisu kamer rejestratora 7 Keyboard - Wirtualna klawiatura 8 Apply aktywuje wprowadzone zmiany w konfiguracji 9 Save&Close Po aktywacji zmian zapamiętuje i zamyka okno konfiguracji 0 Cancel Anuluje zmiany i zamyka okno konfiguracji

24 Konfiguracja Ustawienia harmonogramu rejestratora - SCHEDULE Wybierz kanał wideo kamery Zaznacz pola kiedy ma być aktywny zapis ciągły Włącz zapis alarmowy (czujniki, wideodetekcja i jej czułość), zapis z harmonogramu będzie wtedy nieaktywny
