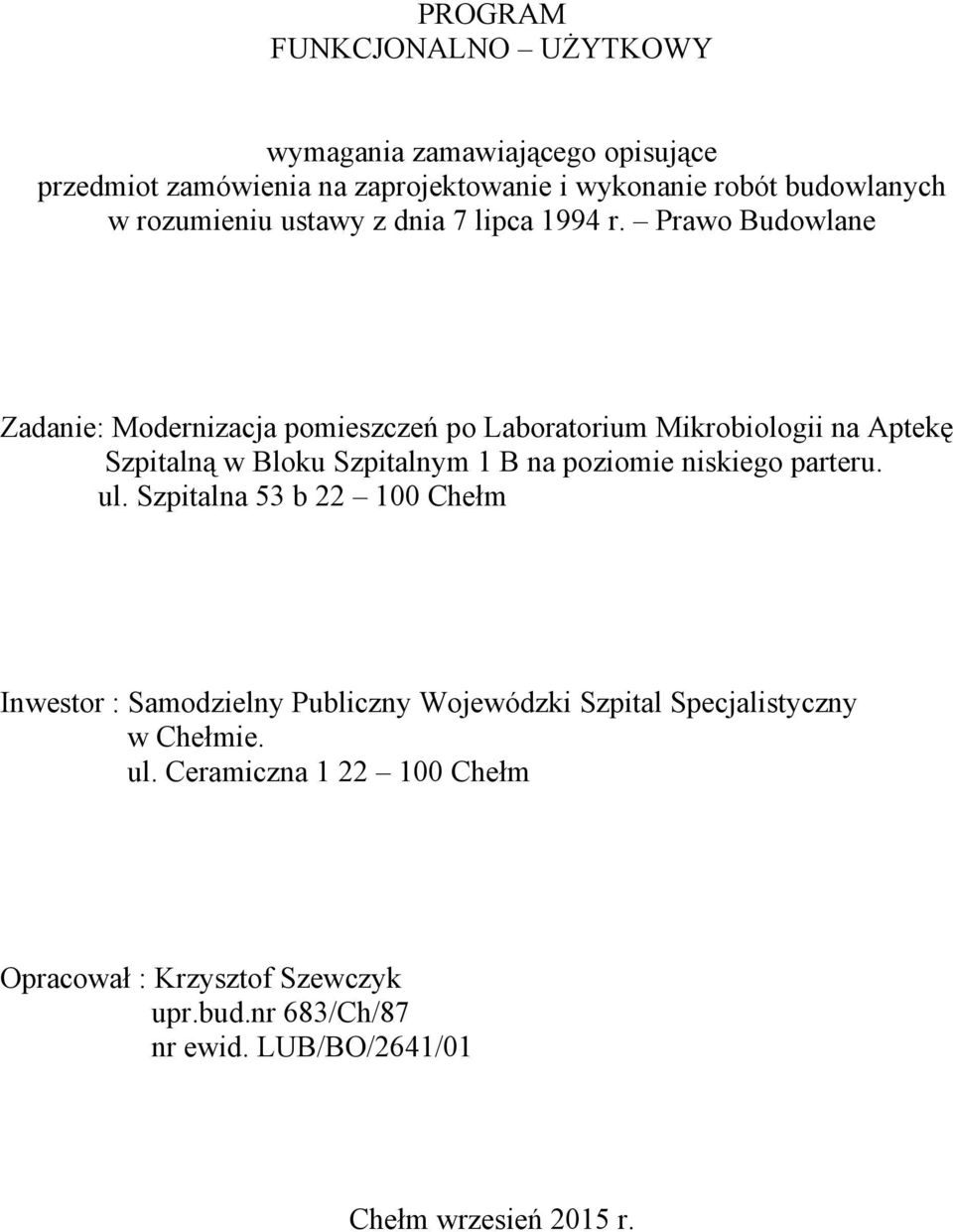

1 PROGRAM FUNKCJONALNO UŻYTKOWY wymagania zamawiającego opisujące przedmiot zamówienia na zaprojektowanie i wykonanie robót budowlanych w rozumieniu ustawy z dnia 7 lipca 1994 r. Prawo Budowlane Zadanie: Modernizacja pomieszczeń po Laboratorium Mikrobiologii na Aptekę Szpitalną w Bloku Szpitalnym 1 B na poziomie niskiego parteru. ul. Szpitalna 53 b Chełm Inwestor : Samodzielny Publiczny Wojewódzki Szpital Specjalistyczny w Chełmie. ul. Ceramiczna Chełm Opracował : Krzysztof Szewczyk upr.bud.nr 683/Ch/87 nr ewid. LUB/BO/2641/01 Chełm wrzesień 2015 r.

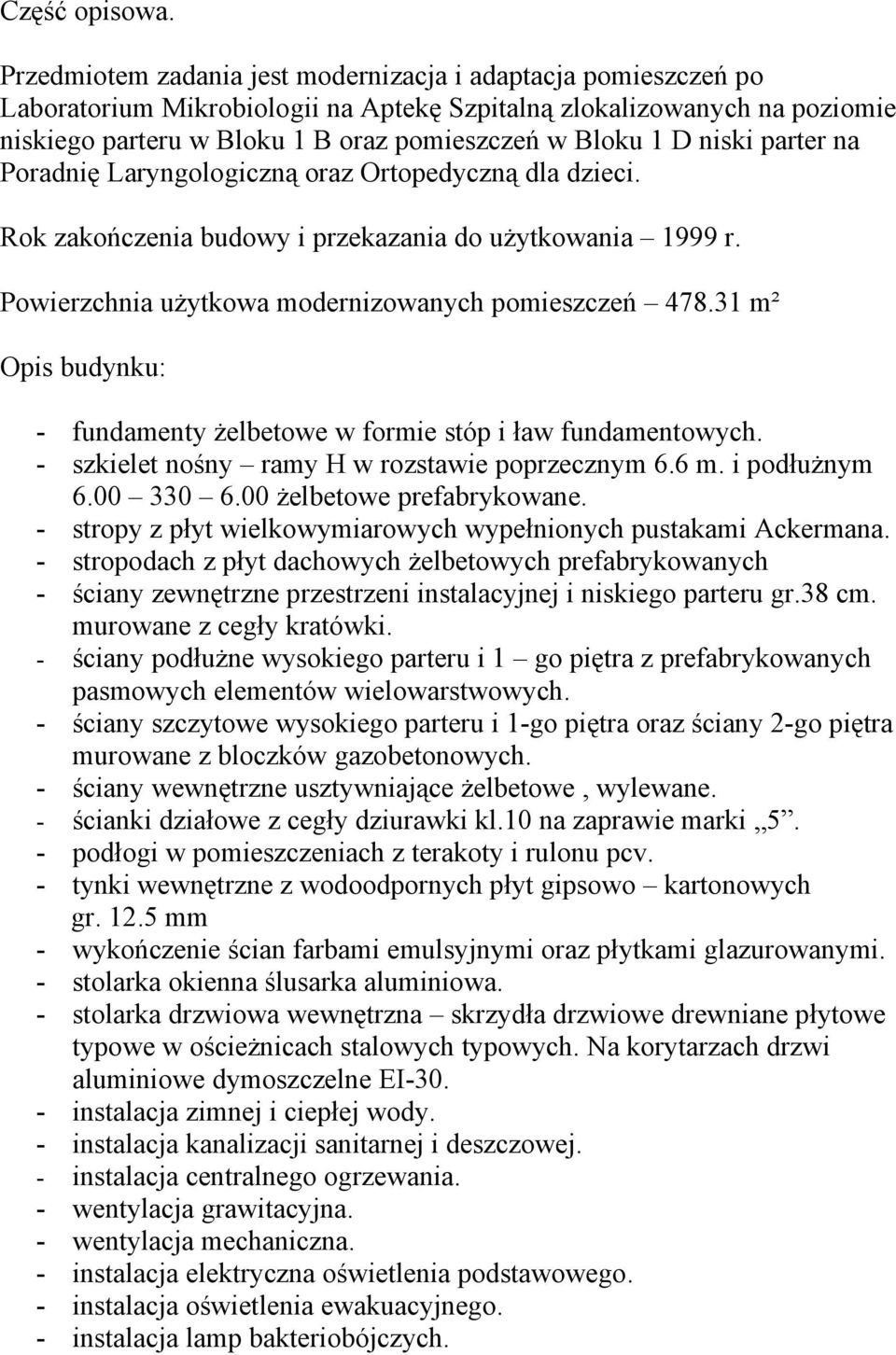

2 Część opisowa. Przedmiotem zadania jest modernizacja i adaptacja pomieszczeń po Laboratorium Mikrobiologii na Aptekę Szpitalną zlokalizowanych na poziomie niskiego parteru w Bloku 1 B oraz pomieszczeń w Bloku 1 D niski parter na Poradnię Laryngologiczną oraz Ortopedyczną dla dzieci. Rok zakończenia budowy i przekazania do użytkowania 1999 r. Powierzchnia użytkowa modernizowanych pomieszczeń m² Opis budynku: - fundamenty żelbetowe w formie stóp i ław fundamentowych. - szkielet nośny ramy H w rozstawie poprzecznym 6.6 m. i podłużnym żelbetowe prefabrykowane. - stropy z płyt wielkowymiarowych wypełnionych pustakami Ackermana. - stropodach z płyt dachowych żelbetowych prefabrykowanych - ściany zewnętrzne przestrzeni instalacyjnej i niskiego parteru gr.38 cm. murowane z cegły kratówki. - ściany podłużne wysokiego parteru i 1 go piętra z prefabrykowanych pasmowych elementów wielowarstwowych. - ściany szczytowe wysokiego parteru i 1-go piętra oraz ściany 2-go piętra murowane z bloczków gazobetonowych. - ściany wewnętrzne usztywniające żelbetowe, wylewane. - ścianki działowe z cegły dziurawki kl.10 na zaprawie marki 5. - podłogi w pomieszczeniach z terakoty i rulonu pcv. - tynki wewnętrzne z wodoodpornych płyt gipsowo kartonowych gr mm - wykończenie ścian farbami emulsyjnymi oraz płytkami glazurowanymi. - stolarka okienna ślusarka aluminiowa. - stolarka drzwiowa wewnętrzna skrzydła drzwiowe drewniane płytowe typowe w ościeżnicach stalowych typowych. Na korytarzach drzwi aluminiowe dymoszczelne EI instalacja zimnej i ciepłej wody. - instalacja kanalizacji sanitarnej i deszczowej. - instalacja centralnego ogrzewania. - wentylacja grawitacyjna. - wentylacja mechaniczna. - instalacja elektryczna oświetlenia podstawowego. - instalacja oświetlenia ewakuacyjnego. - instalacja lamp bakteriobójczych.

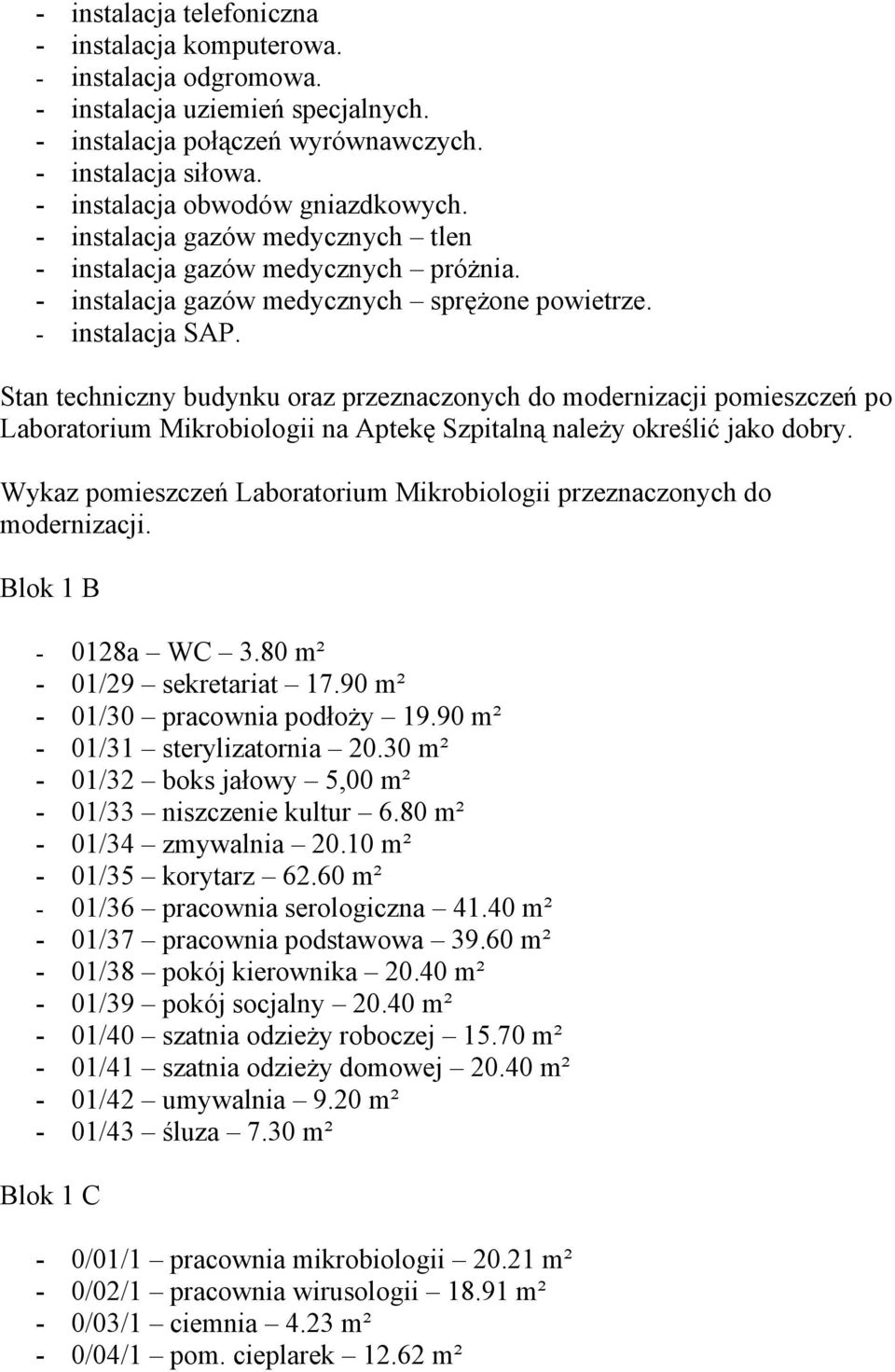

3 - instalacja telefoniczna - instalacja komputerowa. - instalacja odgromowa. - instalacja uziemień specjalnych. - instalacja połączeń wyrównawczych. - instalacja siłowa. - instalacja obwodów gniazdkowych. - instalacja gazów medycznych tlen - instalacja gazów medycznych próżnia. - instalacja gazów medycznych sprężone powietrze. - instalacja SAP. Stan techniczny budynku oraz przeznaczonych do modernizacji pomieszczeń po Laboratorium Mikrobiologii na Aptekę Szpitalną należy określić jako dobry. Wykaz pomieszczeń Laboratorium Mikrobiologii przeznaczonych do modernizacji. Blok 1 B a WC 3.80 m² - 01/29 sekretariat m² - 01/30 pracownia podłoży m² - 01/31 sterylizatornia m² - 01/32 boks jałowy 5,00 m² - 01/33 niszczenie kultur 6.80 m² - 01/34 zmywalnia m² - 01/35 korytarz m² - 01/36 pracownia serologiczna m² - 01/37 pracownia podstawowa m² - 01/38 pokój kierownika m² - 01/39 pokój socjalny m² - 01/40 szatnia odzieży roboczej m² - 01/41 szatnia odzieży domowej m² - 01/42 umywalnia 9.20 m² - 01/43 śluza 7.30 m² Blok 1 C - 0/01/1 pracownia mikrobiologii m² - 0/02/1 pracownia wirusologii m² - 0/03/1 ciemnia 4.23 m² - 0/04/1 pom. cieplarek m²

4 - 0/05/1 prac. paryzotologii m² - 0/06/1 WC 1.58 m² - 0/07/1 P/s WC 1.58 m² - 0/08/1 pom. szaf chłodniczych m² - 0/09/1 P/s WC 1.58 m² - 1/10/1 WC 1.58 m² - 0/12/1 korytarz m² - 0/13/1 pom. porządkowe 3.22 m² Razem m² Istniejące wykończenie modernizowanych pomieszczeń. Blok 1 B - 01/28a WC podłoga terakota, ściany glazura wys. 205 cm, wyżej i sufit malowanie farbami emulsyjnymi. - 01/29 sekretariat podłoga pcv, ściany glazura wys. 205 cm, wyżej i sufit malowanie farbami emulsyjnymi. - 01/30 pracownia podłoży jak pom. 01/29-01/31 sterylizatornia jak pom. 01/28a - 01/32 boks jałowy jak pom. 01/28a - 01/33 niszczenie kultur jak pom. 01/28a - 01/34 zmywalnia jak pom. 01/28a - 01/35 korytarz podłoga pcv, ściany malowanie olejne na mat, sufit podwieszany. - 01/36 pracownia serologiczna jak pom. 1/29-01/37 pracownia podstawowa jak pom. 1/29-01/38 pokój kierownika podłoga pcv, ściany malowane f. emulsyjną, fartuch z glazury wys.205 cm, sufit mal. f. emulsyjną. - 01/39 pokój socjalny jak 01/38-01/40 szatnia odzieży roboczej podłoga pcv, ściany lamperia olejna wys. 205 cm, wyżej i sufit malowanie emulsyjne. - 01/41 szatnia odzieży domowej jak pom. 01/40-01/42 umywalnia jak pom. 01/28a - 01/43 śluza posadzka kamienna, ściany malowane farbą olejną na mat, sufit podwieszany.

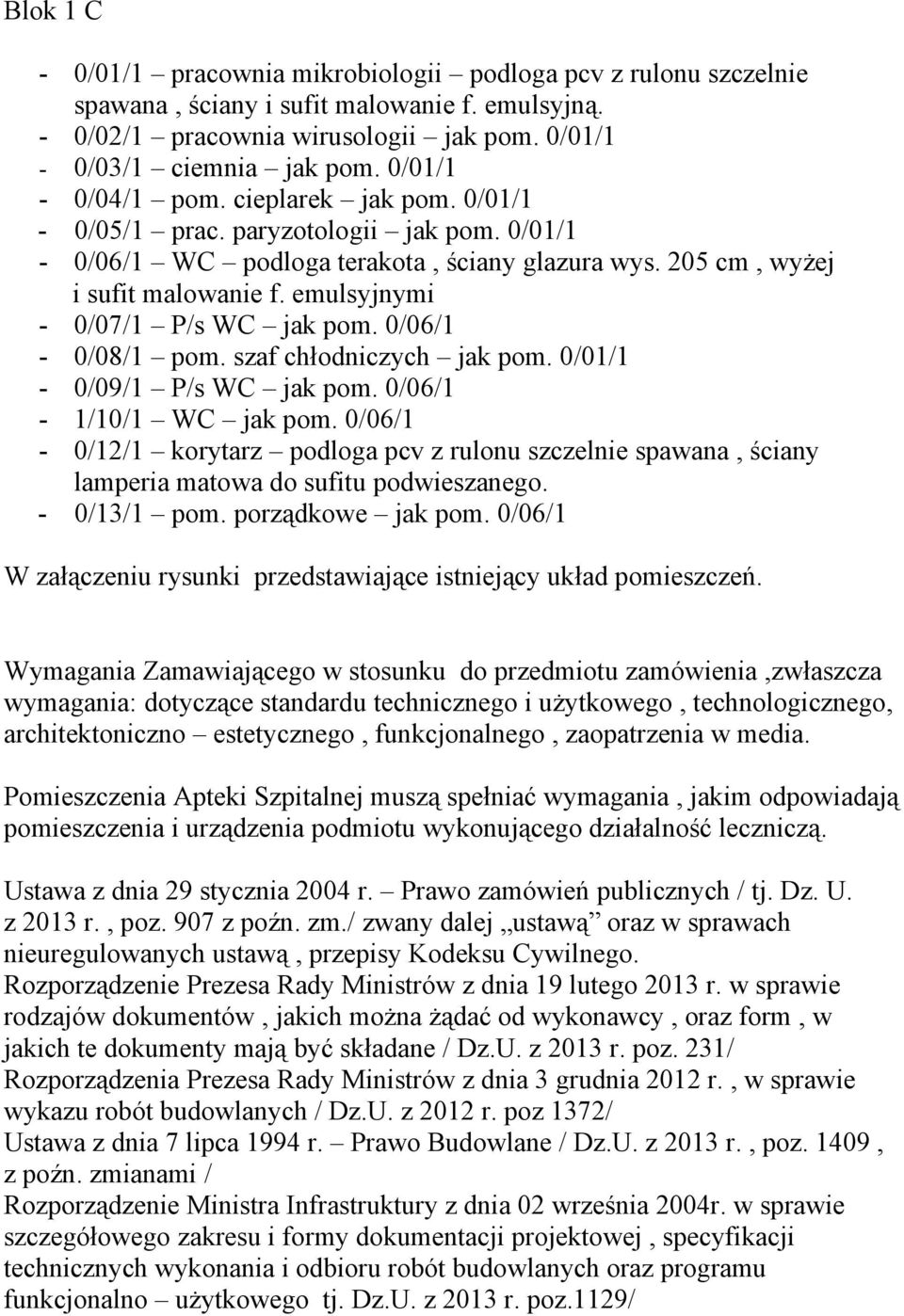

5 Blok 1 C - 0/01/1 pracownia mikrobiologii podloga pcv z rulonu szczelnie spawana, ściany i sufit malowanie f. emulsyjną. - 0/02/1 pracownia wirusologii jak pom. 0/01/1-0/03/1 ciemnia jak pom. 0/01/1-0/04/1 pom. cieplarek jak pom. 0/01/1-0/05/1 prac. paryzotologii jak pom. 0/01/1-0/06/1 WC podloga terakota, ściany glazura wys. 205 cm, wyżej i sufit malowanie f. emulsyjnymi - 0/07/1 P/s WC jak pom. 0/06/1-0/08/1 pom. szaf chłodniczych jak pom. 0/01/1-0/09/1 P/s WC jak pom. 0/06/1-1/10/1 WC jak pom. 0/06/1-0/12/1 korytarz podloga pcv z rulonu szczelnie spawana, ściany lamperia matowa do sufitu podwieszanego. - 0/13/1 pom. porządkowe jak pom. 0/06/1 W załączeniu rysunki przedstawiające istniejący układ pomieszczeń. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia,zwłaszcza wymagania: dotyczące standardu technicznego i użytkowego, technologicznego, architektoniczno estetycznego, funkcjonalnego, zaopatrzenia w media. Pomieszczenia Apteki Szpitalnej muszą spełniać wymagania, jakim odpowiadają pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą. Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych / tj. Dz. U. z 2013 r., poz. 907 z poźn. zm./ zwany dalej ustawą oraz w sprawach nieuregulowanych ustawą, przepisy Kodeksu Cywilnego. Rozporządzenie Prezesa Rady Ministrów z dnia 19 lutego 2013 r. w sprawie rodzajów dokumentów, jakich można żądać od wykonawcy, oraz form, w jakich te dokumenty mają być składane / Dz.U. z 2013 r. poz. 231/ Rozporządzenia Prezesa Rady Ministrów z dnia 3 grudnia 2012 r., w sprawie wykazu robót budowlanych / Dz.U. z 2012 r. poz 1372/ Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane / Dz.U. z 2013 r., poz. 1409, z poźn. zmianami / Rozporządzenie Ministra Infrastruktury z dnia 02 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego tj. Dz.U. z 2013 r. poz.1129/

6 Rozporządzenie Ministra Zdrowia z dnia 26 września 2002 r. w sprawie wykazu pomieszczeń wchodzących w skład powierzchni podstawowej i pomocniczej apteki / Dz.U. z 2002 r. nr 161 poz / Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 r. w sprawie wymagań jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą. / Dz.U. z r. poz. 739 / Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego / Dz.U. z 2012 r. poz. 462/ I. W skład powierzchni podstawowej lokalu apteki ogólnodostępnej wchodzą następujące pomieszczenia: 1. izba ekspedycyjna; 2.izba recepturowa, która może być wyposażona w śluzę; 3. izba do sporządzania produktów homeopatycznych - jeżeli apteka sporządza produkty homeopatyczne; 4. zmywalnia; 5. magazyn lub magazyny produktów leczniczych; 6. magazyn lub magazyny do przechowywania asortymentu wymienionego w art. 72 ust. 5 ustawy z dnia 6 września 2001 r. - Prawo farmaceutyczne, jeżeli jest on prowadzony przez aptekę; 7. pomieszczenie administracyjno-szkoleniowe; 8. komora przyjęć, usytuowana w pobliżu wejścia do apteki przeznaczonego dla dostaw towaru i dla personelu; 9. archiwum. II. W skład powierzchni pomocniczej lokalu apteki ogólnodostępnej wchodzą: 1. pomieszczenie socjalne; 2. szatnia dla personelu z odrębnymi szafami na okrycia wierzchnie, fartuchy i obuwie w ilości zależnej od zatrudnionego personelu (dopuszcza się usytuowanie szatni w komorze przyjęć); 3. pomieszczenie sanitarne;

7 4. pomieszczenie przeznaczone do przechowywania sprzętu porządkowego i środków służących do utrzymania czystości; 5. powierzchnia komunikacyjna (korytarze, przedsionki itp.). III. W skład powierzchni podstawowej lokalu apteki szpitalnej wchodzą także: 1. pomieszczenie do jałowego przygotowywania leków; 2. sterylizatornia; 3. pomieszczenie odpowiednie do przechowywania produktów leczniczych łatwo palnych oraz żrących; 4. pokój kierownika apteki. IV. Rodzaj i liczba pomieszczeń powinny wynikać z rodzaju wykonywanych przez aptekę czynności, a także wykonywanych świadczeń zdrowotnych przez placówkę, w której apteka jest utworzona. Przewidywany zakres robót modernizacyjnych - wymiana lub uzupełnienie posadzek z rulonu pcv i płytek w celu dostosowanie do obciążeń wynikających z nowej funkcji pomieszczeń wraz z niezbędnymi robotami posadzkowymi. - rozbiórka i przebudowa ścianek działowych w celu utworzenia pomieszczeń magazynowych oraz innych niezbędnych pomieszczeń. - dostosowanie instalacji elektrycznej oświetleniowej oraz gniazdkowej do nowego podziału pomieszczeń. - Wymiana istniejącej i montaż nowej ślusarki aluminiowej drzwiowej do pomieszczeń magazynowych o szerokości przejścia 110 cm. Drzwi wejściowe do komory dostaw o szerokości przejścia cm - modernizacja instalacji centralnego ogrzewania, wod kan, ciepłej i zimnej wody wraz z dostosowaniem do nowej funkcji pomieszczeń. - zapewnienie właściwej wentylacji pomieszczeń tj. w wc, brudowniku, składziku porządkowym - wentylatory elektryczne załączane przy włączeniu światła. - malowanie ścian, sufitów, lamperii,

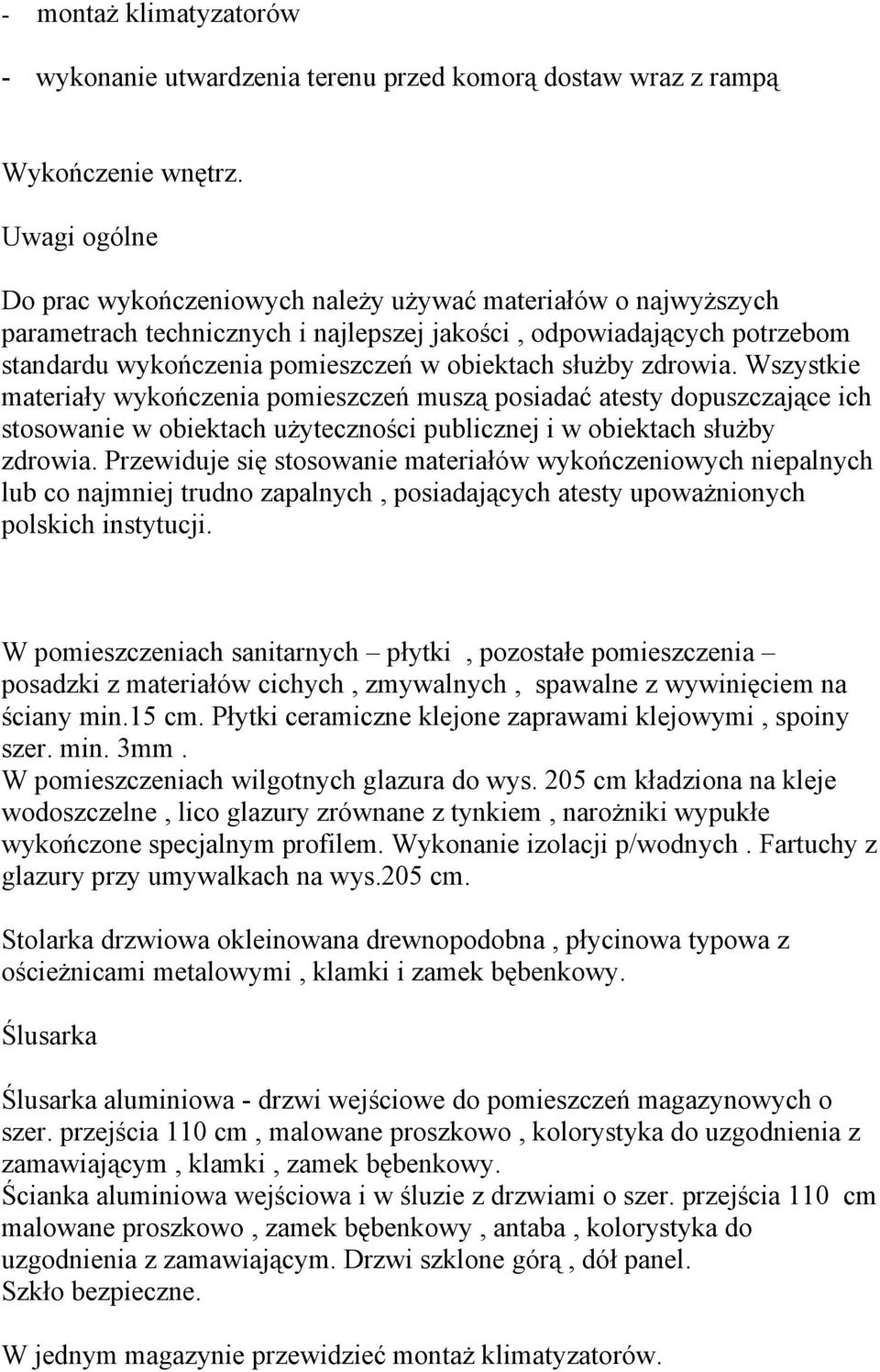

8 - montaż klimatyzatorów - wykonanie utwardzenia terenu przed komorą dostaw wraz z rampą Wykończenie wnętrz. Uwagi ogólne Do prac wykończeniowych należy używać materiałów o najwyższych parametrach technicznych i najlepszej jakości, odpowiadających potrzebom standardu wykończenia pomieszczeń w obiektach służby zdrowia. Wszystkie materiały wykończenia pomieszczeń muszą posiadać atesty dopuszczające ich stosowanie w obiektach użyteczności publicznej i w obiektach służby zdrowia. Przewiduje się stosowanie materiałów wykończeniowych niepalnych lub co najmniej trudno zapalnych, posiadających atesty upoważnionych polskich instytucji. W pomieszczeniach sanitarnych płytki, pozostałe pomieszczenia posadzki z materiałów cichych, zmywalnych, spawalne z wywinięciem na ściany min.15 cm. Płytki ceramiczne klejone zaprawami klejowymi, spoiny szer. min. 3mm. W pomieszczeniach wilgotnych glazura do wys. 205 cm kładziona na kleje wodoszczelne, lico glazury zrównane z tynkiem, narożniki wypukłe wykończone specjalnym profilem. Wykonanie izolacji p/wodnych. Fartuchy z glazury przy umywalkach na wys.205 cm. Stolarka drzwiowa okleinowana drewnopodobna, płycinowa typowa z ościeżnicami metalowymi, klamki i zamek bębenkowy. Ślusarka Ślusarka aluminiowa - drzwi wejściowe do pomieszczeń magazynowych o szer. przejścia 110 cm, malowane proszkowo, kolorystyka do uzgodnienia z zamawiającym, klamki, zamek bębenkowy. Ścianka aluminiowa wejściowa i w śluzie z drzwiami o szer. przejścia 110 cm malowane proszkowo, zamek bębenkowy, antaba, kolorystyka do uzgodnienia z zamawiającym. Drzwi szklone górą, dół panel. Szkło bezpieczne. W jednym magazynie przewidzieć montaż klimatyzatorów.

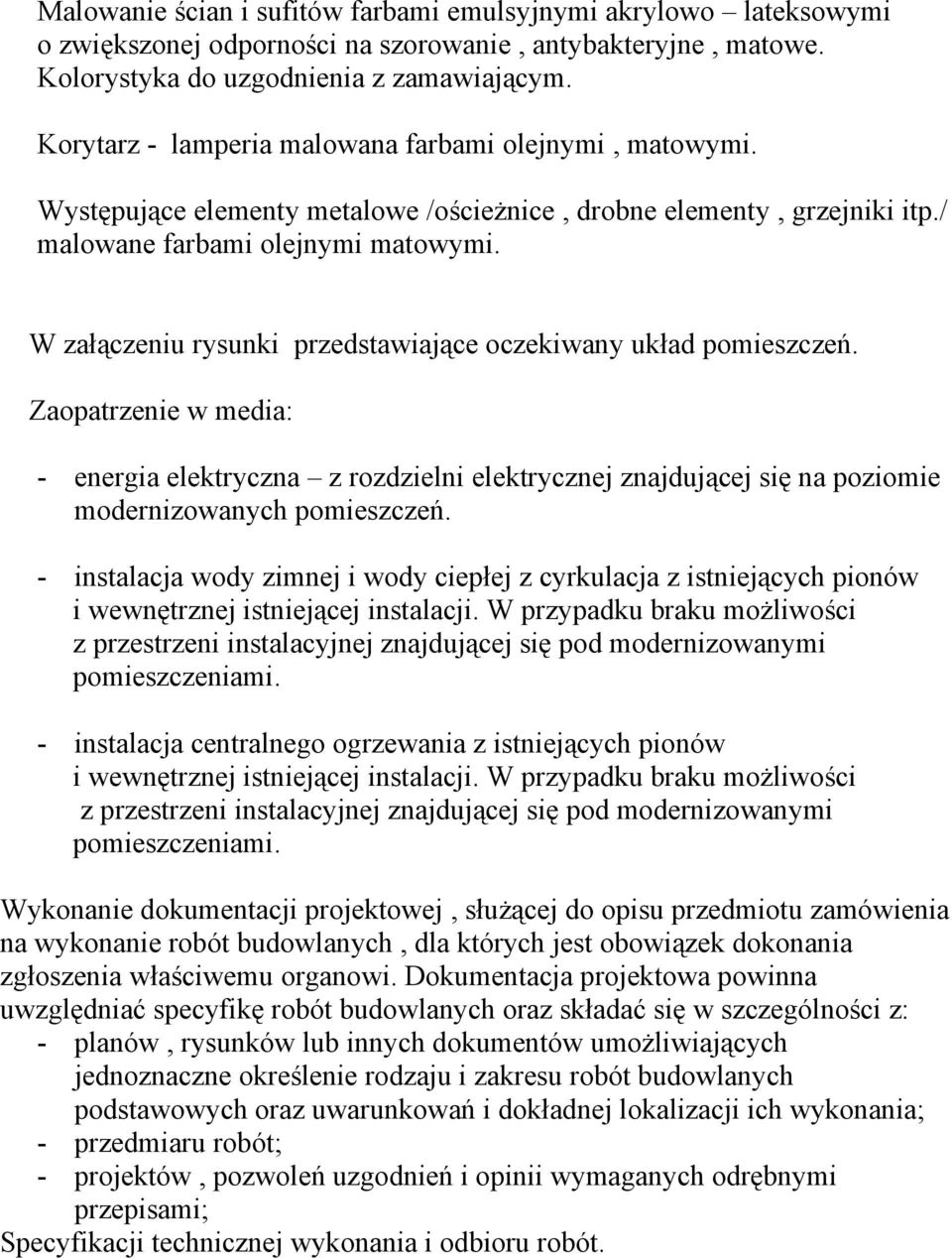

9 Malowanie ścian i sufitów farbami emulsyjnymi akrylowo lateksowymi o zwiększonej odporności na szorowanie, antybakteryjne, matowe. Kolorystyka do uzgodnienia z zamawiającym. Korytarz - lamperia malowana farbami olejnymi, matowymi. Występujące elementy metalowe /ościeżnice, drobne elementy, grzejniki itp./ malowane farbami olejnymi matowymi. W załączeniu rysunki przedstawiające oczekiwany układ pomieszczeń. Zaopatrzenie w media: - energia elektryczna z rozdzielni elektrycznej znajdującej się na poziomie modernizowanych pomieszczeń. - instalacja wody zimnej i wody ciepłej z cyrkulacja z istniejących pionów i wewnętrznej istniejącej instalacji. W przypadku braku możliwości z przestrzeni instalacyjnej znajdującej się pod modernizowanymi pomieszczeniami. - instalacja centralnego ogrzewania z istniejących pionów i wewnętrznej istniejącej instalacji. W przypadku braku możliwości z przestrzeni instalacyjnej znajdującej się pod modernizowanymi pomieszczeniami. Wykonanie dokumentacji projektowej, służącej do opisu przedmiotu zamówienia na wykonanie robót budowlanych, dla których jest obowiązek dokonania zgłoszenia właściwemu organowi. Dokumentacja projektowa powinna uwzględniać specyfikę robót budowlanych oraz składać się w szczególności z: - planów, rysunków lub innych dokumentów umożliwiających jednoznaczne określenie rodzaju i zakresu robót budowlanych podstawowych oraz uwarunkowań i dokładnej lokalizacji ich wykonania; - przedmiaru robót; - projektów, pozwoleń uzgodnień i opinii wymaganych odrębnymi przepisami; Specyfikacji technicznej wykonania i odbioru robót.

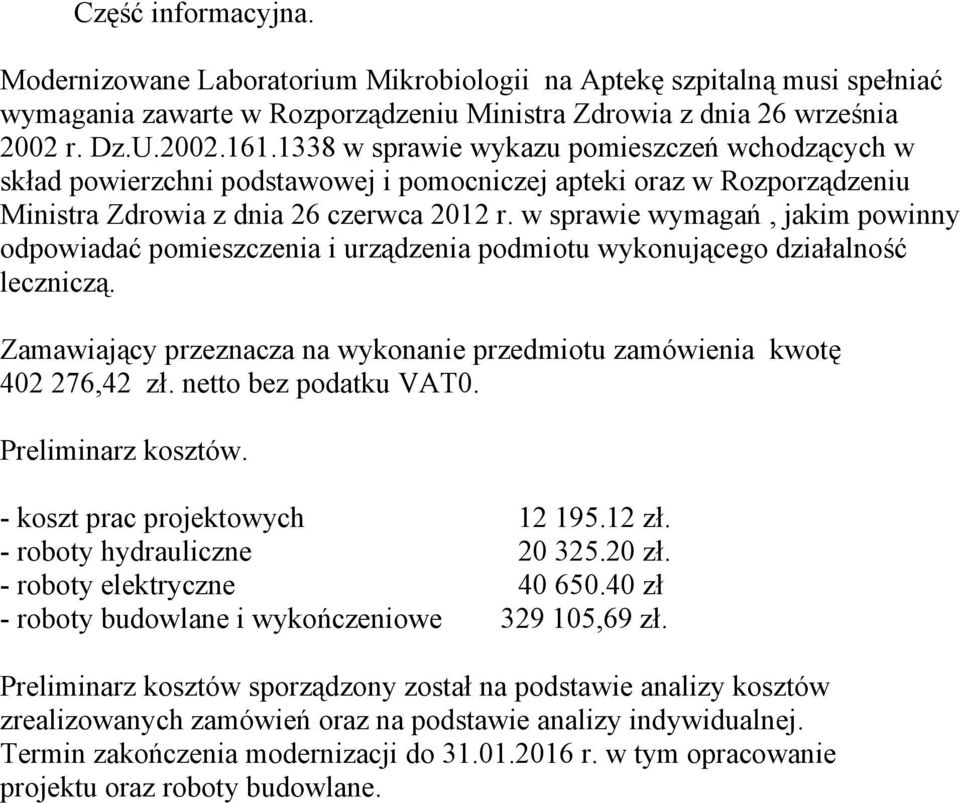

10 Część informacyjna. Modernizowane Laboratorium Mikrobiologii na Aptekę szpitalną musi spełniać wymagania zawarte w Rozporządzeniu Ministra Zdrowia z dnia 26 września 2002 r. Dz.U w sprawie wykazu pomieszczeń wchodzących w skład powierzchni podstawowej i pomocniczej apteki oraz w Rozporządzeniu Ministra Zdrowia z dnia 26 czerwca 2012 r. w sprawie wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą. Zamawiający przeznacza na wykonanie przedmiotu zamówienia kwotę ,42 zł. netto bez podatku VAT0. Preliminarz kosztów. - koszt prac projektowych zł. - roboty hydrauliczne zł. - roboty elektryczne zł - roboty budowlane i wykończeniowe ,69 zł. Preliminarz kosztów sporządzony został na podstawie analizy kosztów zrealizowanych zamówień oraz na podstawie analizy indywidualnej. Termin zakończenia modernizacji do r. w tym opracowanie projektu oraz roboty budowlane.
