FC721 Centrala sygnalizacji pożarowej

Transkrypt

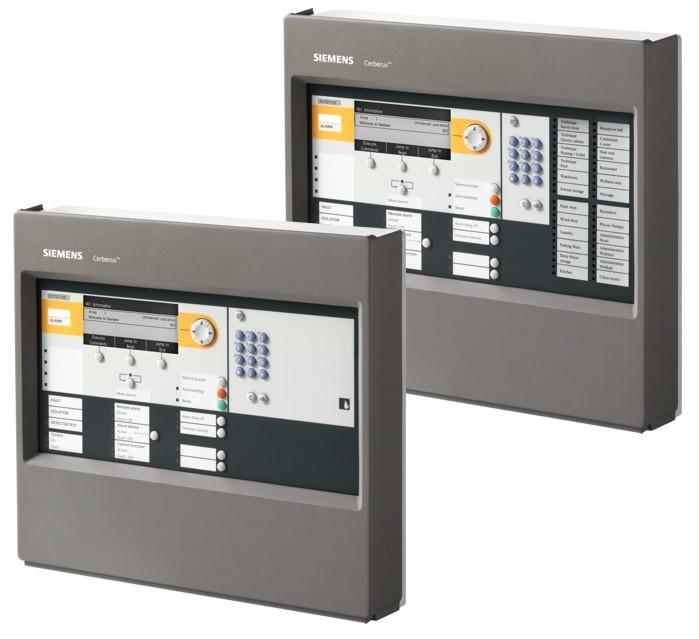

1 FC72 Centrala sygnalizacji pożarowej Seria FS720 (IP5) Cerberus PRO Kompaktowa, prefabrykowana centrala mikroprocesorowa o pojemności do 26 adresów Centrala może pracować jako autonomiczna Wbudowana funkcja pracy w trybie awaryjnym Szybki interfejs Ethernetowy do zdalnego serwisu Konsola obsługowa z przyjaznym interfejsem użytkownika Opcjonalna stacyjka dostępowa Możliwość instalacji portów szeregowych RS232, RS485 Podtrzymanie w przypadku awarii zasilania głównego do 72godzin Wykrywanie i automatyczne wczytanie (autokonfiguracja) wszystkich urządzeń C-NET, umożliwiające natychmiastowe i proste uruchomienie systemu Kompatybilność z urządzeniami serii FD720 Panele informacyjne i informacyjno - kontrolne oraz sygnalizatory instalowane bezpośrednio w pętli (C-NET) Elastyczne programowanie rozbudowanych sterowań Dane mogą być przesłane poprzez zdalny dostęp Wgrywanie firmware u do wszystkich elementów znajdujących pod kontrolą mikroprocesora centrali

2 Przegląd systemu FC72 Fire control panel Remote access Engineering Tool, Operating Tool FDM233-Ex Explosionhazard area OOH740-A9-Ex Detection line collective Siemens, TM Synova SynoLINE300 or SynoLINE600 RT- Alarm RT-Fault 24VDC ext. FDCI222 FDS22/ FDS229 FDCL22-Ex FDCIO223 Fire controls FT200/FT20 Floor repeater terminal/ Floor repeater display HI722 4 inputs DBS72 / DBS729 DBS720 2 in-/outputs optionally C-NET loop max. 26 addresses HI720 OH720 stub line FDCL22 OP720 OP720 output Conventional horn line via FCI2009-A FDA22/ FDA24 24VDC ext. possible OH720 4 outputs FDCI22 FDCW24 input FDCIO22 FDCI723 FDM22x Mimic display FT200-A FDCIO222 FDM22 4 inputs input FDOOT27 FDM273 Radio detectors Charakterystyka Centrala FC72 jest kompaktową centralą sygnalizacji pożarowej wyposażoną w konsolę obsługową i jest przystosowana do pracy z urządzeniami serii FD720. Centrala może być konfigurowana przy użyciu przyjaznego dla użytkownika oprogramowania Cerberus-Engineering-Tool. Wszystkie linie dozorowe są monitorowane na doziemienie. Dostosowanie tekstów użytkownika można przeprowadzać bezpośrednio z poziomu konsoli lub oprogramowania inżynierskiego. Posiada pamięć do 2000 zdarzeń zapisywanych wg różnych kryteriów. Automatyczna zmiana czasu letniego i zimowego. 2 Fire Safety & Security Products

3 Elementy składowe Konsola obsługowa Konsola obsługowa jest wyposażona w: Mikroprocesor wraz z płytą główną Port Ethernetowy Porty na moduły RS232, RS485 Miejsce na stacyjkę typu 'Kaba' lub 'Nordic' Płyta peryferii Płyta peryferii jest wyposażona w: Zaciski podłączeniowe: pętli C-NET, zdalnej transmisji (alarmu, awarii), wyjścia sygnalizatora, programowalnych wejść/wyjść, monitorowanych wyjść alarmu i awarii, zasilania dodatkowego, zasilania głównego Zasilacz 70 W, zasilanie awaryjne Zasilacz zasila elementy systemu i ładuje akumulatory Akumulatory zasilają system w przypadku braku zasilania głównego Konfiguracja Oprogramowanie FXS722 Cerberus-Engineering-Tool umożliwia dostosowanie systemu do specjalnych wymagań klienta. Przeznaczenie Centrala FC72 jest przeznaczona do stosowania w obiektach takich jak: warsztaty, hotele itp. 3

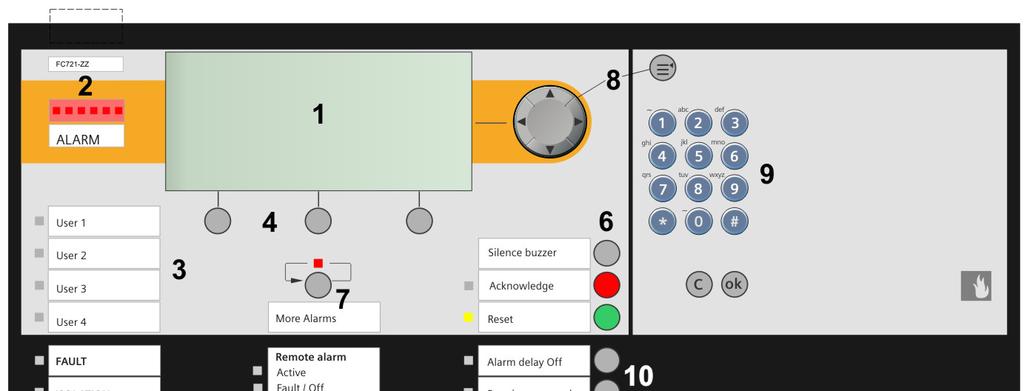

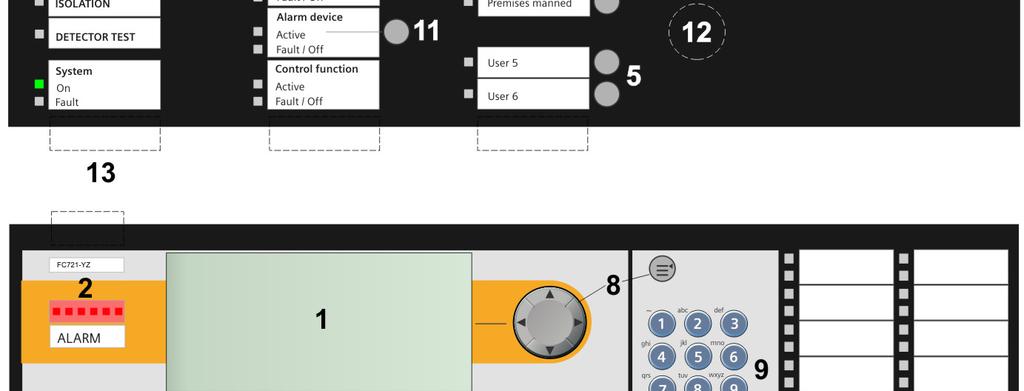

4 Wyświetlacz i elementy obsługowe Każda centrala posiada zintegrowaną konsolę obsługową Duży podświetlany wyświetlacz (LCD 256 x 2 punktów) ze szczegółowymi informacjami nt wszystkich zdarzeń Rodzaj zdarzenia, miejsce zdarzenia, teksty interwencyjne, status obsługi zdarzenia itd. Teksty podpowiedzi wyświetlane adekwatnie do zaistniałej sytuacji alarmowej Wygodna obsługa za pomocą przycisków soft key oraz przycisku nawigacyjnego 2 Czerwona lampka alarmu, uaktywniana podczas alarmu 3 4 programowalne diody LED 4 Przyciski soft key umożliwiające bezpośredni dostęp do pozycji menu 5 2 programowalne przyciski z diodami LED 6 Przyciski > 'Wycisz brzęczyk', 'Potwierdzenie' 'Kasowanie' 7 Przycisk przeglądu alarmów 8 Przycisk nawigacyjny 9 Klawiatura numeryczna/alfanumeryczna do wprowadzania tekstów użytkownika, hasła itd. 0 Przyciski organizacji alarmowania Przycisk sterowania sygnalizatorami 2 Opcjonalna stacyjka typu Kaba lub Nordic 3 Wsuwki opisowe 4 Grupa 24 LED 4

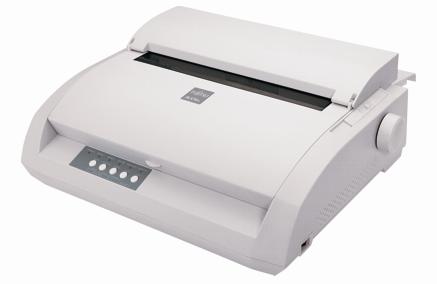

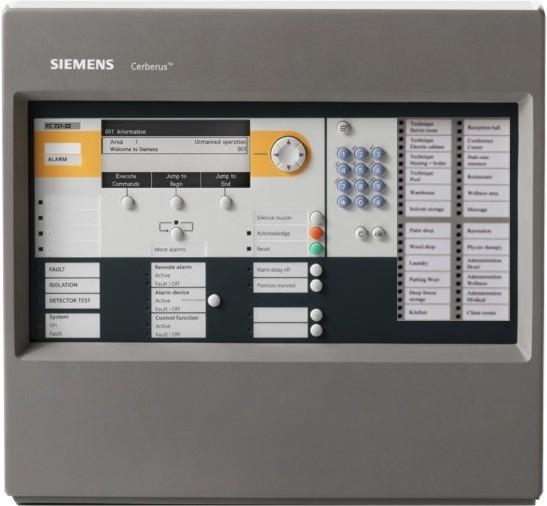

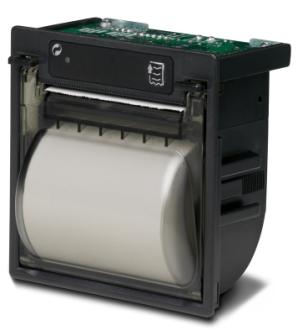

5 Przegląd central FC72 FC72-ZZ Obudowa (Eco) FC72-YZ Grupa 24 LED każdy LED czerwony+żółty pętla pętla Zasilacz (70 W) Zasilacz (70 W) Maks. pojemność akumulatorów 7 Ah Maks. pojemność akumulatorów 7 Ah Rozszerzenia FH720-Z3 FH7202-Z3 Obudowa (Eco) Obudowa (Standard) 430 x 398 x 80 mm 430 x 398 x 60 mm Pusta obudowa do różnych zastosowań np. drukarka zdarzeń Drukarka wewnętrzna FTO200-A Drukarka zdarzeń Pusta obudowa do różnych zastosowań np. dodatkowy zasilacz większe akumulatory 2 x FA2004-A (2 Ah) lub 2 x FA2006-A (26 Ah) + dodatkowy zasilacz (50 W) Drukarka zewnętrzna DL3750+ Drukarka (zewnętrzna) interfejs RS232 instalowana w pustej obudowie moduł RS232 musi być zamówiony oddzielnie moduł RS232 musi być zamówiony oddzielnie 5

6 Konfiguracja centrali FC Wyposażenie podstawowe Opis Uwagi Tył obudowy (Eco) FHA200-A 2 Płyta peryferii (-pętla) FCI200-A Nr -6 > Podstawowe wyposażenie każdej FC72 3 Zasilacz (70 W) FP200-A 4 Zaciski zasilania na szynie TS35 Miejsce również na inne elementy np. przekaźniki 5 Konsola obsługowa FCM7xx-xx Wraz z mikroprocesorem i pokrywą 6 Miejsce na akumulatory 2 x 2V / 7 2Ah Rozszerzenia 7 Przekaźnik Z3B7 Przekaźniki do sterowań pożarowych 8 Stacyjka typu (Kaba) FTO2005-C Stacyjka typu (Nordic) FTO2006-B Dostęp dla operatora 9 Moduł RS485 (izolowany) lub FCA2002-A Do urządzeń peryferyjnych z portem RS485 Moduł RS232 (izolowany) FCA200-A Do urządzeń z portem RS232 (np. drukarki zdarzeń) 0 Akumulatory (2V, 7Ah, VDS) FA2003-A Podtrzymanie awaryjne 9" zestaw montażowy FHA206-A Do instalacji w szafach typu Rack 2 Zestaw kabli (komunikacyjnych) FCA204-A Do elastycznych połączeń pomiędzy modułami i płytą główną 6

7 Dane techniczne Zasilanie główne Moc zasilacza Napięcie robocze Prąd znamionowy Pojemność akumulatorów Monitorowanie akumulatora Monitorowanie zasilania głównego Kompatybilność z czujkami serii Liczba linii Pętle lub Linie otwarte Liczba adresów Maks. 26 Wbudowane wejścia/ wyjścia Wyjścia przekaźnikowe Zdalna transmisja alarmu Zdalna transmisja awarii Wyjścia monitorowane Alarm Awaria Sygnalizatory Programowalne wejścia/wyjścia Konsola obsługowa AC V / AC V 70 W VDC Maks. 2.5 A 2 x 2 V, 7 Ah tak tak Cerberus PRO FD720 (C-NET) 2 4 zintegrowana Gniazdo do montażu modułów RS232, RS485 Gniazdo montażu kabli (komunikacyjnych) Port Ethernetowy RJ45 Temperatura pracy C Temperatura składowania C Wilgotność (bez kondensacji ) 95 % rel. Wymiary (W x H x D) Bez pokrywy Z pokrywą Kolor Obudowa Pokrywa Stopień ochrony (IEC 60529) Standardy Certyfikaty CNBOP LPCB FM 430 x 398 x 80 mm 430 x 398 x 08 mm szara, ~RAL 7035 szara, ~RAL-Design IP30 EN54-2, EN /200 26bn/05 zatwierdzony 7

8 Dane do zamówień Typ Nr katalogowy Opis Waga Centrale FC72-ZZ S54400-C32-A2 Centrala sygnalizacji pożarowej (L) kg FC72-YZ S54400-C32-A3 Centrala sygnalizacji pożarowej (L, LED) kg Rozszerzenia Z3B7 BPZ: Przekaźnik 250 VAC / 0 A ( przekaźnik) kg FTO200-A A5Q Drukarka zdarzeń kg A5Q Papier do drukarki (0 rolek) kg FTO2005-C A5Q00003 Stacyjka typ (Kaba) 0.03 kg FTO2006-B A5Q Stacyjka typ (Nordic) kg FCA2002-A A5Q Moduł RS485 (izolowany) kg FCA200-A A5Q Moduł RS232 (izolowany) kg FCA204-A A5Q Zestaw kabli (komunikacyjnych) kg FH720-Z3 S54400-B72-A0 Obudowa (Eco) kg FH7202-Z3 S54400-B70-A0 Obudowa (Standard) kg FHA206-A A5Q Zestaw montażowy do szaf typu Rack 9" kg FN2006-A S54400-A09-A Konwerter światłowodowy (SM) kg FN2007-A S54400-A0-A Konwerter światłowodowy (MM) kg Dodatkowe zasilanie FP2003-A A5Q Zestaw zasilacza (70 W) kg FP2004-A A5Q Zestaw zasilacza (50 W) do instalacji.366 kg w pustej obudowie Akumulatory FA2003-A A5Q Akumulatory (2 V, 7 Ah, VDS) kg FA2004-A A5Q Akumulatory (2 V, 2 Ah, VDS) kg FA2006-A A5Q Akumulatory (2 V, 26 Ah, VDS) kg Drukarka zewnętrzna DL3750+ A5Q Drukarka (zewnętrzna) kg Siemens Sp. z o.o. Infrastructure & Cities Żupnicza Warszawa, PL Tel Copyright by Siemens Switzerland Ltd Dane i konstrukcja mogą ulec zmianie bez powiadomienia. Dostawa ograniczona dostępnością. Nr dokumentu: A6V _g_pl Dokumentacja FD20 / FD720 Edycja Sekcja 4 / 4
