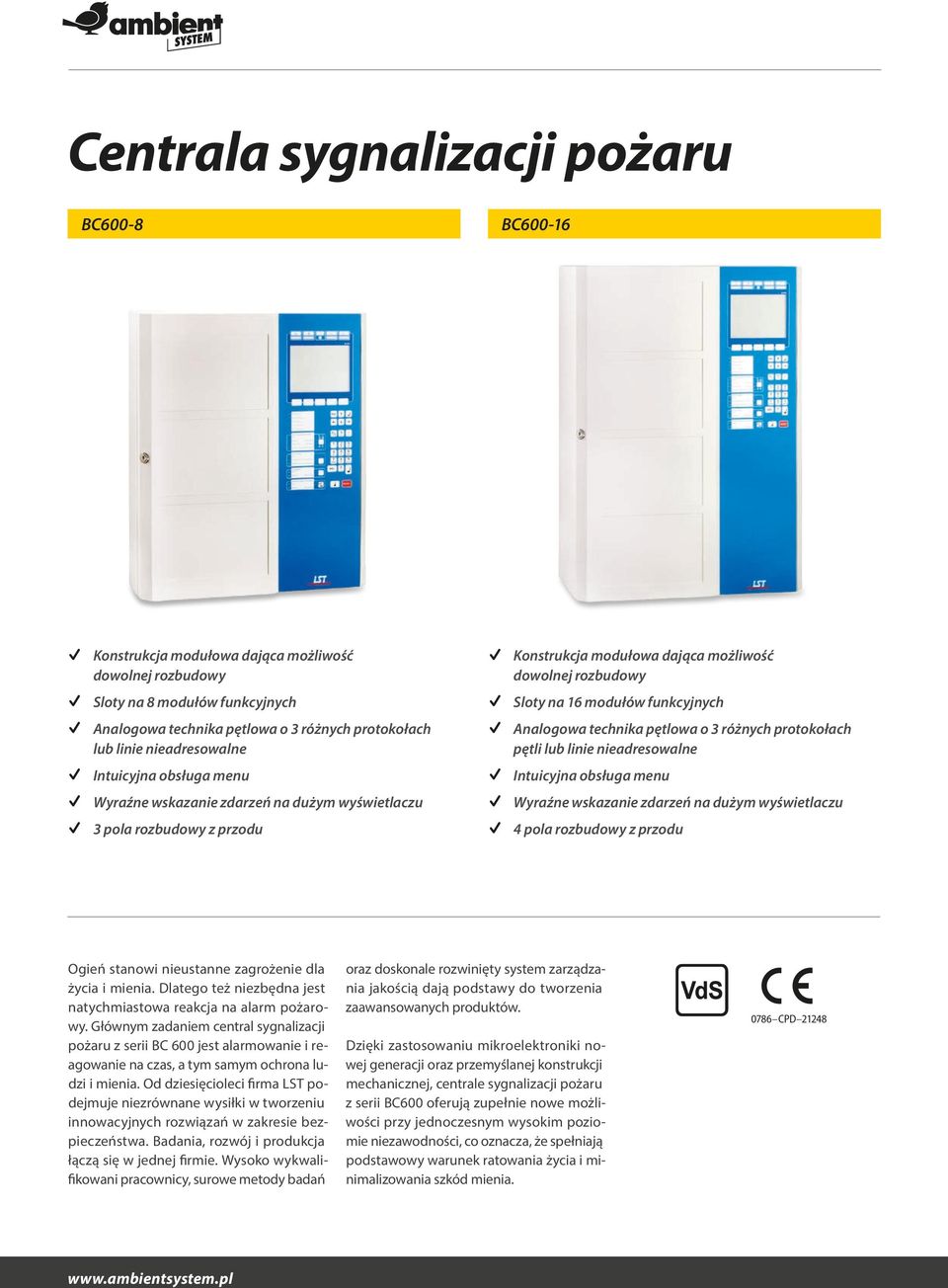

1 Centrala sygnalizacji pożaru BC600-8 BC Konstrukcja modułowa dająca możliwość dowolnej rozbudowy Sloty na 8 modułów funkcyjnych lub linie nieadresowalne Intuicyjna obsługa menu 3 pola rozbudowy z przodu Analogowa technika pętlowa o 3 różnych protokołach yraźne wskazanie zdarzeń na dużym wyświetlaczu Konstrukcja modułowa dająca możliwość dowolnej rozbudowy Sloty na 16 modułów funkcyjnych pętli lub linie nieadresowalne Intuicyjna obsługa menu 4 pola rozbudowy z przodu Analogowa technika pętlowa o 3 różnych protokołach yraźne wskazanie zdarzeń na dużym wyświetlaczu Ogień stanowi nieustanne zagrożenie dla życia i mienia. Dlatego też niezbędna jest natychmiastowa reakcja na alarm pożarowy. Głównym zadaniem central sygnalizacji pożaru z serii BC 600 jest alarmowanie i reagowanie na czas, a tym samym ochrona ludzi i mienia. Od dziesięcioleci firma LST podejmuje niezrównane wysiłki w tworzeniu innowacyjnych rozwiązań w zakresie bezpieczeństwa. Badania, rozwój i produkcja łączą się w jednej firmie. ysoko wykwalifikowani pracownicy, surowe metody badań oraz doskonale rozwinięty system zarządzania jakością dają podstawy do tworzenia zaawansowanych produktów. Dzięki zastosowaniu mikroelektroniki nowej generacji oraz przemyślanej konstrukcji mechanicznej, centrale sygnalizacji pożaru z serii BC600 oferują zupełnie nowe możliwości przy jednoczesnym wysokim poziomie niezawodności, co oznacza, że spełniają podstawowy warunek ratowania życia i minimalizowania szkód mienia CPD 21248

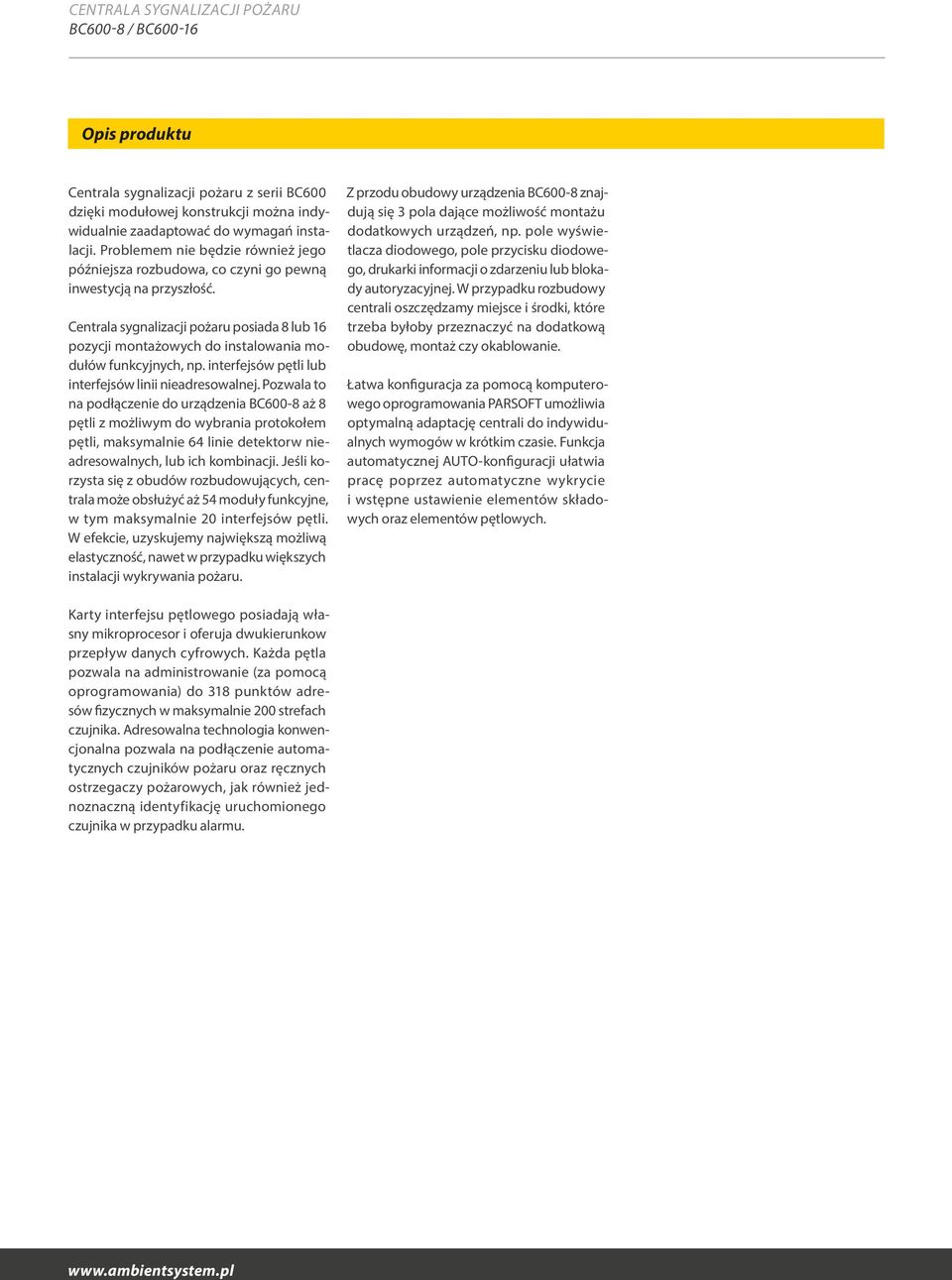

2 Opis produktu Centrala sygnalizacji pożaru z serii BC600 dzięki modułowej konstrukcji można indywidualnie zaadaptować do wymagań instalacji. Problemem nie będzie również jego późniejsza rozbudowa, co czyni go pewną inwestycją na przyszłość. Centrala sygnalizacji pożaru posiada 8 lub 16 pozycji montażowych do instalowania modułów funkcyjnych, np. interfejsów pętli lub interfejsów linii nieadresowalnej. Pozwala to na podłączenie do urządzenia BC600-8 aż 8 pętli z możliwym do wybrania protokołem pętli, maksymalnie 64 linie detektorw nieadresowalnych, lub ich kombinacji. Jeśli korzysta się z obudów rozbudowujących, centrala może obsłużyć aż 54 moduły funkcyjne, w tym maksymalnie 20 interfejsów pętli. efekcie, uzyskujemy największą możliwą elastyczność, nawet w przypadku większych instalacji wykrywania pożaru. Z przodu obudowy urządzenia BC600-8 znajdują się 3 pola dające możliwość montażu dodatkowych urządzeń, np. pole wyświetlacza diodowego, pole przycisku diodowego, drukarki informacji o zdarzeniu lub blokady autoryzacyjnej. przypadku rozbudowy centrali oszczędzamy miejsce i środki, które trzeba byłoby przeznaczyć na dodatkową obudowę, montaż czy okablowanie. Łatwa konfiguracja za pomocą komputerowego oprogramowania PARSOFT umożliwia optymalną adaptację centrali do indywidualnych wymogów w krótkim czasie. Funkcja automatycznej AUTO-konfiguracji ułatwia pracę poprzez automatyczne wykrycie i wstępne ustawienie elementów składowych oraz elementów pętlowych. Karty interfejsu pętlowego posiadają własny mikroprocesor i oferuja dwukierunkow przepływ danych cyfrowych. Każda pętla pozwala na administrowanie (za pomocą oprogramowania) do 318 punktów adresów fizycznych w maksymalnie 200 strefach czujnika. Adresowalna technologia konwencjonalna pozwala na podłączenie automatycznych czujników pożaru oraz ręcznych ostrzegaczy pożarowych, jak również jednoznaczną identyfikację uruchomionego czujnika w przypadku alarmu.

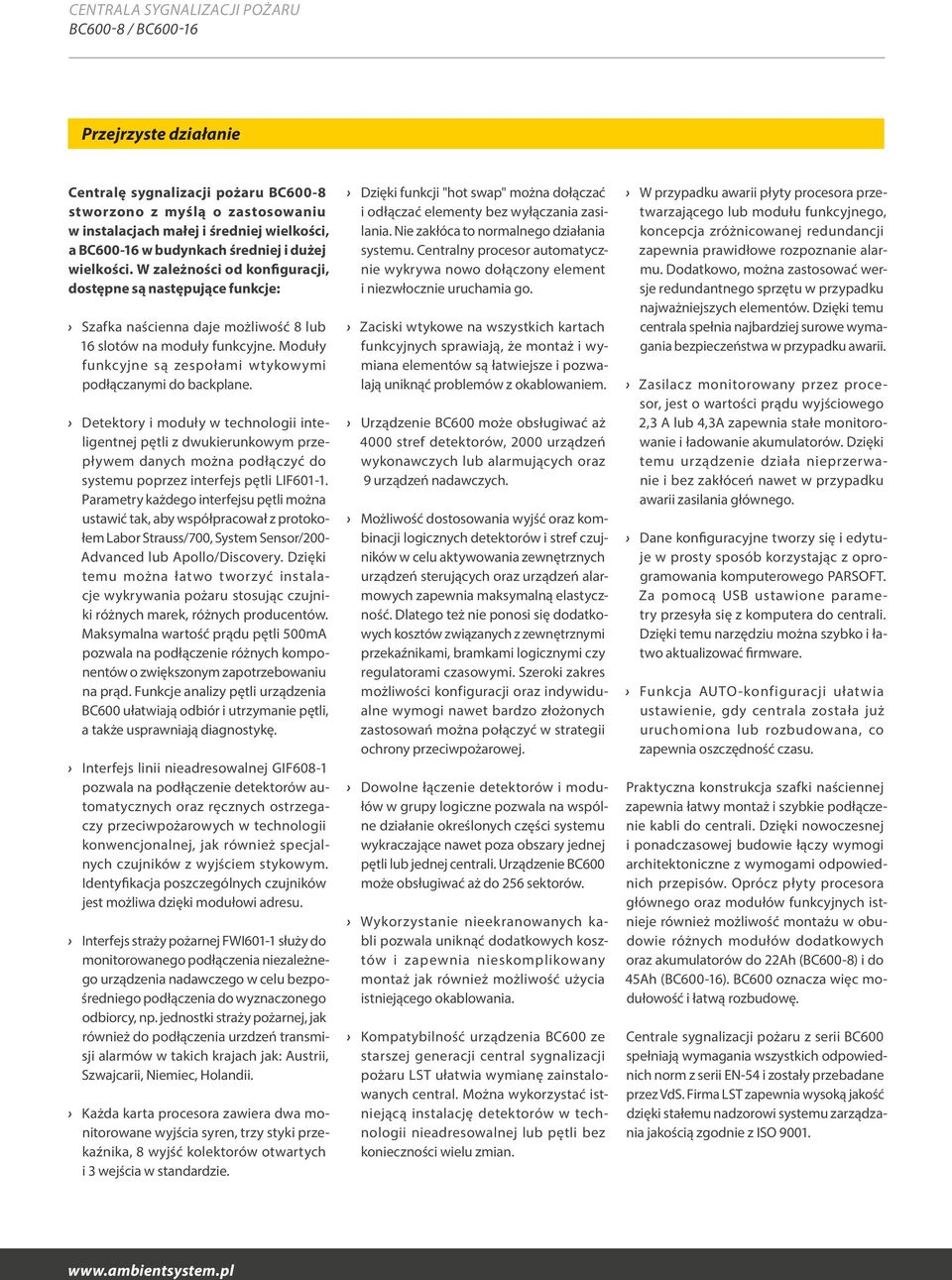

3 Przejrzyste działanie Centralę sygnalizacji pożaru BC600-8 stworzono z myślą o zastosowaniu w instalacjach małej i średniej wielkości, a BC w budynkach średniej i dużej wielkości. zależności od konfiguracji, dos tępne są następujące funkcje: Szafka naścienna daje możliwość 8 lub 16 slotów na moduły funkcyj ne. Moduły funkcyjne są zespołami wtykowymi podłączanymi do backplane. Detektory i moduły w technologii inteligentnej pętli z dwukierunkowym przepływem danych można podłączyć do systemu poprzez interfejs pętli LIF Parametry każdego interfejsu pętli można ustawić tak, aby współpracował z protokołem Labor Strauss/700, System Sensor/200- Advanced lub Apollo/Discovery. Dzięki temu można łatwo tworzyć instalacje wykrywania pożaru stosując czujniki różnych marek, różnych producentów. Maksymalna wartość prądu pętli 500mA pozwala na podłączenie różnych komponentów o zwiększonym zapotrzebowaniu na prąd. Funkcje analizy pętli urządzenia BC600 ułatwiają odbiór i utrzymanie pętli, a także usprawniają diagnostykę. Interfejs linii nieadresowalnej GIF608-1 pozwala na podłączenie detektorów automatycznych oraz ręcznych ostrzegaczy przeciwpożarowych w technologii konwencjonalnej, jak również specjalnych czujników z wyjściem stykowym. Identyfikacja poszczególnych czujników jest możliwa dzięki modułowi adresu. Interfejs straży pożarnej FI601-1 służy do monitorowanego podłączenia niezależnego urządzenia nadawczego w celu bezpośredniego podłączenia do wyznaczonego odbiorcy, np. jednostki straży pożarnej, jak również do podłączenia urzdzeń transmisji alarmów w takich krajach jak: Austrii, Szwajcarii, Niemiec, Holandii. Każda karta procesora zawiera dwa monitorowane wyjścia syren, trzy styki przekaźnika, 8 wyjść kolektorów otwartych i 3 wejścia w standardzie. Dzięki funkcji "hot swap" można dołączać i odłączać elementy bez wyłączania zasilania. Nie zakłóca to normalnego działania systemu. Centralny procesor automatycznie wykrywa nowo dołączony element i niezwłocznie uruchamia go. Zaciski wtykowe na wszystkich kartach funkcyjnych sprawiają, że montaż i wymiana elementów są łatwiejsze i pozwalają uniknąć problemów z okablowaniem. Urządzenie BC600 może obsługiwać aż 4000 stref detektorów, 2000 urządzeń wykonawczych lub alarmujących oraz 9 urządzeń nadawczych. Możliwość dostosowania wyjść oraz kombinacji logicznych detektorów i stref czujników w celu aktywowania zewnętrznych urządzeń sterujących oraz urządzeń alarmowych zapewnia maksymalną elastyczność. Dlatego też nie ponosi się dodatkowych kosztów związanych z zewnętrznymi przekaźnikami, bramkami logicznymi czy regulatorami czasowymi. Szeroki zakres możliwości konfiguracji oraz indywidualne wymogi nawet bardzo złożonych zastosowań można połączyć w strategii ochrony przeciwpożarowej. Dowolne łączenie detektorów i modułów w grupy logiczne pozwala na wspólne działanie określonych części systemu wykraczające nawet poza obszary jednej pętli lub jednej centrali. Urządzenie BC600 może obsługiwać aż do 256 sektorów. ykorzystanie nieekranowanych kabli pozwala uniknąć dodatkowych kosztów i zapewnia nieskomplikowany montaż jak również możliwość użycia istniejącego okablowania. Kompatybilność urządzenia BC600 ze starszej generacji central sygnalizacji pożaru LST ułatwia wymianę zainstalowanych central. Można wykorzystać istniejącą instalację detektorów w technologii nieadresowalnej lub pętli bez konieczności wielu zmian. przypadku awarii płyty procesora przetwarzającego lub modułu funkcyjnego, koncepcja zróżnicowanej redundancji zapewnia prawidłowe rozpoznanie alarmu. Dodatkowo, można zastosować wersje redundantnego sprzętu w przypadku najważniejszych elementów. Dzięki temu centrala spełnia najbardziej surowe wymagania bezpieczeństwa w przypadku awarii. Zasilacz monitorowany przez procesor, jest o wartości prądu wyjściowego 2,3 A lub 4,3A zapewnia stałe monitorowanie i ładowanie akumulatorów. Dzięki temu urządzenie działa nieprzerwanie i bez zakłóceń nawet w przypadku awarii zasilania głównego. Dane konfiguracyjne tworzy się i edytuje w prosty sposób korzystając z oprogramowania komputerowego PARSOFT. Za pomocą USB ustawione parametry przesyła się z komputera do centrali. Dzięki temu narzędziu można szybko i łatwo aktualizować firmware. Funkcja AUTO-konfiguracji ułatwia ustawienie, gdy centrala została już uruchomiona lub rozbudowana, co zapewnia oszczędność czasu. Praktyczna konstrukcja szafki naściennej zapewnia łatwy montaż i szybkie podłączenie kabli do centrali. Dzięki nowoczesnej i ponadczasowej budowie łączy wymogi architektoniczne z wymogami odpowiednich przepisów. Oprócz płyty procesora głównego oraz modułów funkcyjnych istnieje również możliwość montażu w obudowie różnych modułów dodatkowych oraz akumulatorów do 22Ah (BC600-8) i do 45Ah (BC600-16). BC600 oznacza więc modułowość i łatwą rozbudowę. Centrale sygnalizacji pożaru z serii BC600 spełniają wymagania wszystkich odpowiednich norm z serii EN-54 i zostały przebadane przez VdS. Firma LST zapewnia wysoką jakość dzięki stałemu nadzorowi systemu zarządzania jakością zgodnie z ISO 9001.

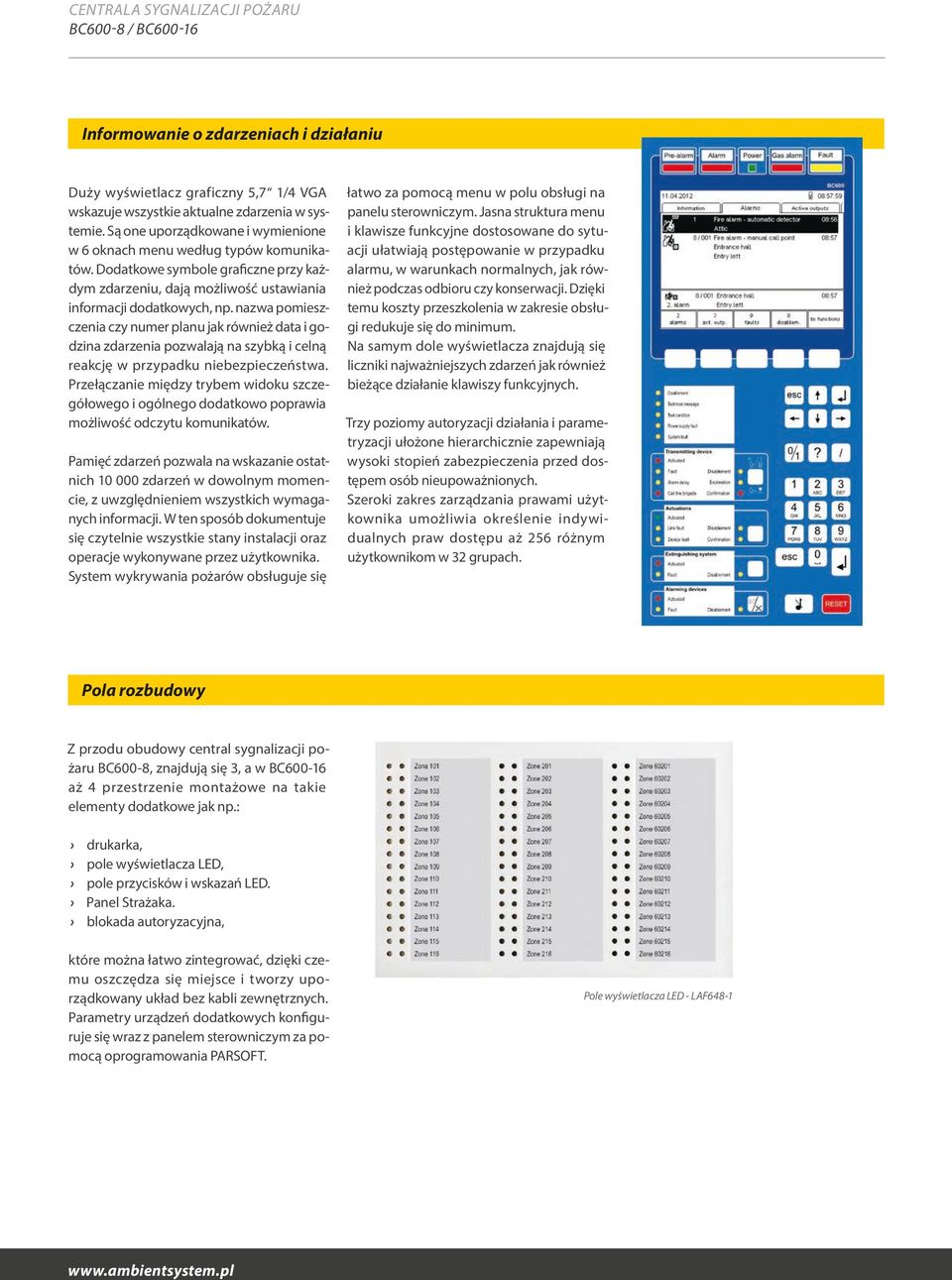

4 Informowanie o zdarzeniach i działaniu Duży wyświetlacz graficzny 5,7 1/4 VGA wskazuje wszystkie aktualne zdarzenia w systemie. Są one uporządkowane i wymienione w 6 oknach menu według typów komunikatów. Dodatkowe symbole graficzne przy każdym zdarzeniu, dają możliwość ustawiania informacji dodatkowych, np. nazwa pomieszczenia czy numer planu jak również data i godzina zdarzenia pozwalają na szybką i celną reakcję w przypadku niebezpieczeństwa. Przełączanie między trybem widoku szczegółowego i ogólnego dodatkowo poprawia możliwość odczytu komunikatów. Pamięć zdarzeń pozwala na wskazanie ostatnich zdarzeń w dowolnym momencie, z uwzględnieniem wszystkich wymaganych informacji. ten sposób dokumentuje się czytelnie wszystkie stany instalacji oraz operacje wykonywane przez użytkownika. System wykrywania pożarów obsługuje się łatwo za pomocą menu w polu obsługi na panelu sterowniczym. Jasna struktura menu i klawisze funkcyjne dostosowane do sytuacji ułatwiają postępowanie w przypadku alarmu, w warunkach normalnych, jak również podczas odbioru czy konserwacji. Dzięki temu koszty przeszkolenia w zakresie obsługi redukuje się do minimum. Na samym dole wyświetlacza znajdują się liczniki najważniejszych zdarzeń jak również bieżące działanie klawiszy funkcyjnych. Trzy poziomy autoryzacji działania i parametryzacji ułożone hierarchicznie zapewniają wysoki stopień zabezpieczenia przed dostępem osób nieupoważnionych. Szeroki zakres zarządzania prawami użytkownika umożliwia określenie indywidualnych praw dostępu aż 256 różnym użytkownikom w 32 grupach. Pola rozbudowy Z przodu obudowy central sygnalizacji pożaru BC600-8, znajdują się 3, a w BC aż 4 przestrzenie montażowe na takie elementy dodatkowe jak np.: drukarka, pole wyświetlacza LED, pole przycisków i wskazań LED. Panel Strażaka. blokada autoryzacyjna, które można łatwo zintegrować, dzięki czemu oszczędza się miejsce i tworzy uporządkowany układ bez kabli zewnętrznych. Parametry urządzeń dodatkowych konfiguruje się wraz z panelem sterowniczym za pomocą oprogramowania PARSOFT. Pole wyświetlacza LED - LAF648-1

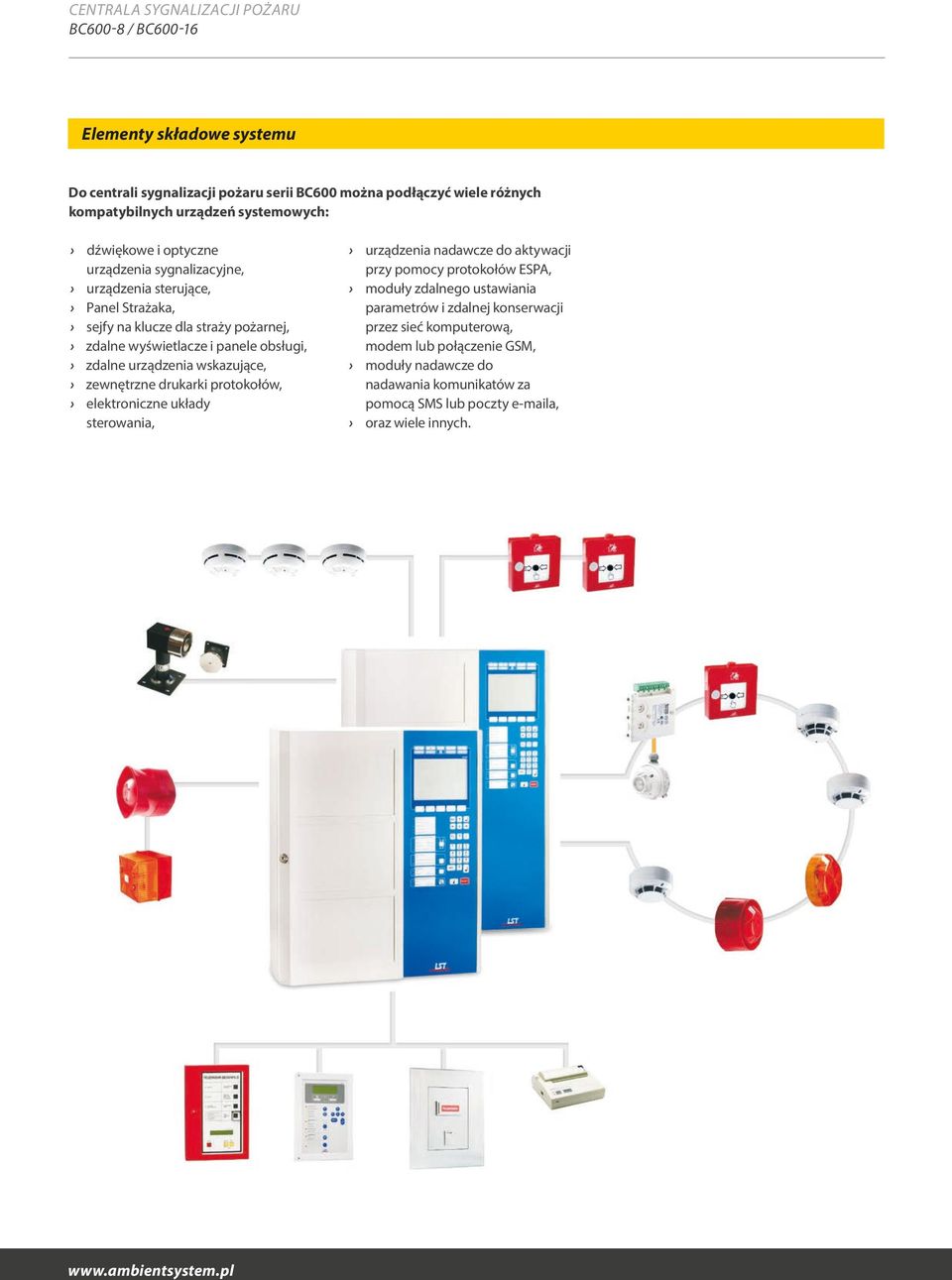

5 Elementy składowe systemu Do centrali sygnalizacji pożaru serii BC600 można podłączyć wiele różnych kompatybilnych urządzeń systemowych: dźwiękowe i optyczne urządzenia sygnalizacyjne, urządzenia sterujące, Panel Strażaka, sejfy na klucze dla straży pożarnej, zdalne wyświetlacze i panele obsługi, zdalne urządzenia wskazujące, zewnętrzne drukarki protokołów, elektroniczne układy sterowania, urządzenia nadawcze do aktywacji przy pomocy protokołów ESPA, moduły zdalnego ustawiania parametrów i zdalnej konserwacji przez sieć komputerową, modem lub połączenie GSM, moduły nadawcze do nadawania komunikatów za pomocą SMS lub poczty a, oraz wiele innych.

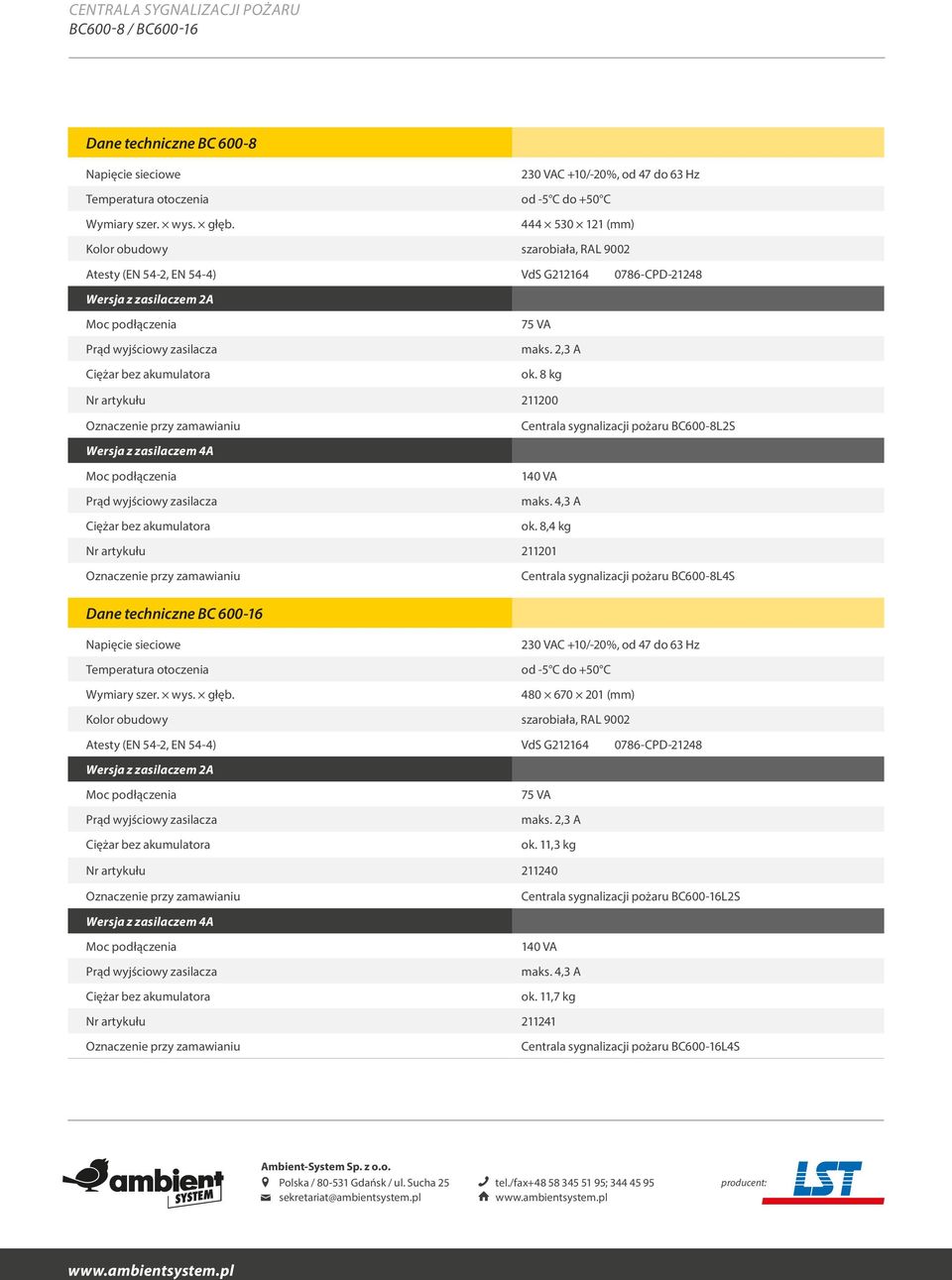

6 Dane techniczne BC Napięcie sieciowe Temperatura otoczenia ymiary szer. wys. głęb. 230 VAC +10/-20%, od 47 do 63 Hz od -5 C do +50 C (mm) Kolor obudowy szarobiała, RAL 9002 Atesty (EN 54-2, EN 54-4) VdS G CPD ersja z zasilaczem 2A 75 VA maks. 2,3 A ok. 8 kg Nr artykułu Centrala sygnalizacji pożaru BC600-8L2S ersja z zasilaczem 4A 140 VA maks. 4,3 A ok. 8,4 kg Nr artykułu Centrala sygnalizacji pożaru BC600-8L4S Dane techniczne BC Napięcie sieciowe Temperatura otoczenia ymiary szer. wys. głęb. 230 VAC +10/-20%, od 47 do 63 Hz od -5 C do +50 C (mm) Kolor obudowy szarobiała, RAL 9002 Atesty (EN 54-2, EN 54-4) VdS G CPD ersja z zasilaczem 2A 75 VA maks. 2,3 A ok. 11,3 kg Nr artykułu Centrala sygnalizacji pożaru BC600-16L2S ersja z zasilaczem 4A 140 VA maks. 4,3 A ok. 11,7 kg Nr artykułu Centrala sygnalizacji pożaru BC600-16L4S Ambient-System Sp. z o.o. Polska / Gdańsk / ul. Sucha 25 tel./fax ; sekretariat@ambientsystem.pl producent:
