1 Cerberus Division CS 1140 AlgoRex - Centrala systemu wykrywania i sygnalizacji pożaru Właściwości Centrala systemu wykrywania pożaru sterowana mikroprocesorowo o budowie modułowej. Elastyczna architektura pozwalająca na rozbudowę systemu w trakcie eksploatacji. Logiczna struktura systemu konfigurowana programowo i całkowicie niezależna od struktury fizycznej. Możliwość instalacji wielu konsol operatorskich, paneli synoptycznych i graficznych tablic synoptycznych. Najwyższa skuteczność systemu dzięki zdecentralizowanej ocenie sygnału w centrali i czujkach. Przetwarzanie sygnałów z czujek należących do różnych systemów wykrywania pożaru: interaktywne czujki pożarowe serii indywidualnie adresowane czujki pożarowe serii DS1130 kolektywne czujki pożarowe serii DS1100 adresowalne czujki pożarowe serii MS7i/MS9i Bezpośrednia komunikacja łączem szeregowym z komputerowym systemem nadzoru LMS/DMS. Baterie akumulatorów umożliwiające awaryjną pracę do 72 godzin bez zasilania zewnętrznego. Elektroniczne rozwiązania zapewniające poprawną pracę systemu w trybie awaryjnym. Siemens Building Technologies Sp. z o.o. Oddział Cerberus w Warszawie Rzymowskiego Warszawa Tel Fax CERBERUS Bezpieczeństwo dla ludzi i mienia 1

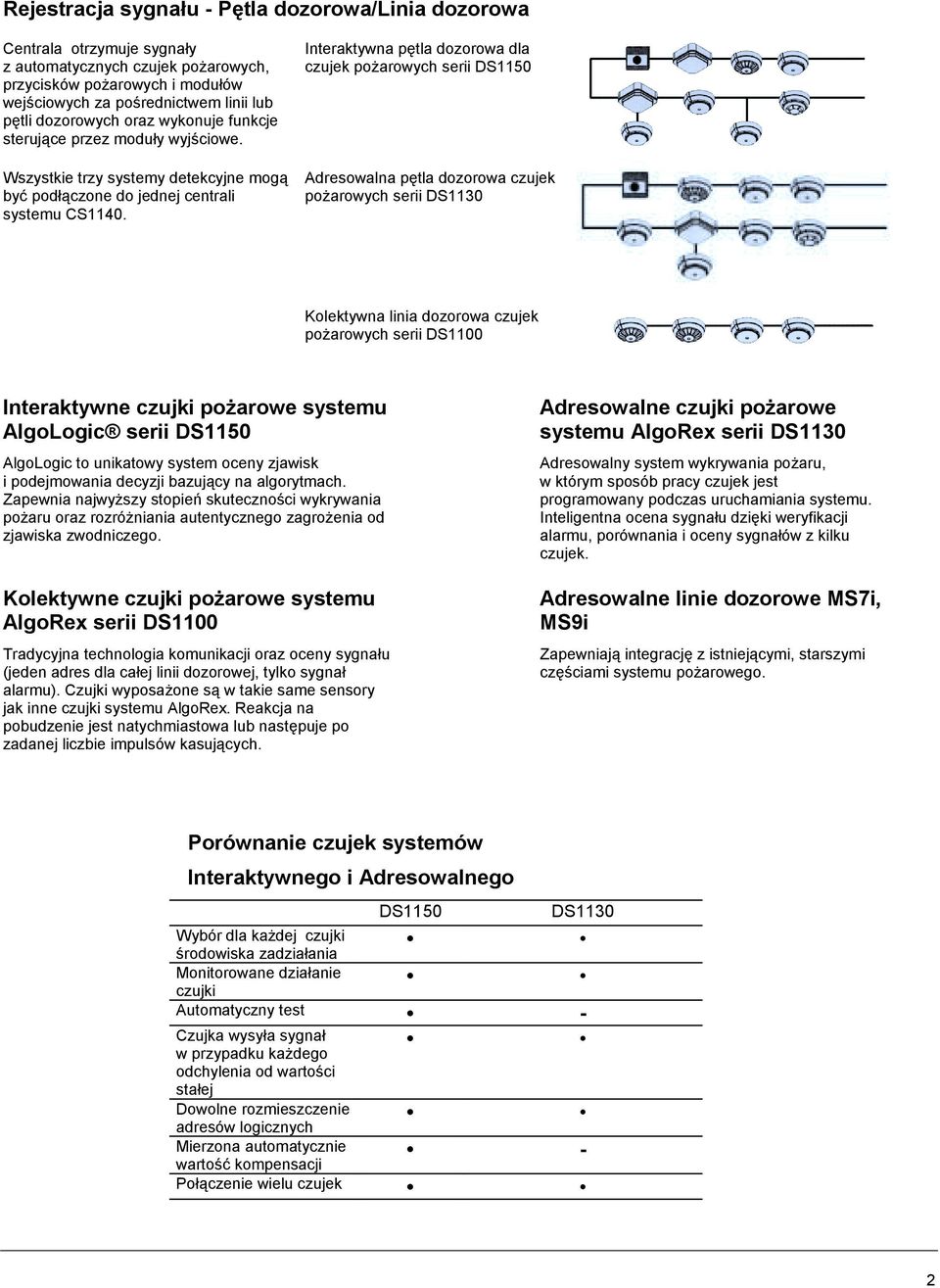

2 Rejestracja sygnału - Pętla dozorowa/linia dozorowa Centrala otrzymuje sygnały z automatycznych czujek pożarowych, przycisków pożarowych i modułów wejściowych za pośrednictwem linii lub pętli dozorowych oraz wykonuje funkcje sterujące przez moduły wyjściowe. Wszystkie trzy systemy detekcyjne mogą być podłączone do jednej centrali systemu CS1140. Interaktywna pętla dozorowa dla czujek pożarowych serii Adresowalna pętla dozorowa czujek pożarowych serii DS1130 Kolektywna linia dozorowa czujek pożarowych serii DS1100 Interaktywne czujki pożarowe systemu AlgoLogic serii AlgoLogic to unikatowy system oceny zjawisk i podejmowania decyzji bazujący na algorytmach. Zapewnia najwyższy stopień skuteczności wykrywania pożaru oraz rozróżniania autentycznego zagrożenia od zjawiska zwodniczego. Kolektywne czujki pożarowe systemu AlgoRex serii DS1100 Tradycyjna technologia komunikacji oraz oceny sygnału (jeden adres dla całej linii dozorowej, tylko sygnał alarmu). Czujki wyposażone są w takie same sensory jak inne czujki systemu AlgoRex. Reakcja na pobudzenie jest natychmiastowa lub następuje po zadanej liczbie impulsów kasujących. Adresowalne czujki pożarowe systemu AlgoRex serii DS1130 Adresowalny system wykrywania pożaru, w którym sposób pracy czujek jest programowany podczas uruchamiania systemu. Inteligentna ocena sygnału dzięki weryfikacji alarmu, porównania i oceny sygnałów z kilku czujek. Adresowalne linie dozorowe MS7i, MS9i Zapewniają integrację z istniejącymi, starszymi częściami systemu pożarowego. Porównanie czujek systemów Interaktywnego i Adresowalnego Wybór dla każdej czujki środowiska zadziałania Monitorowane działanie czujki DS1130 Automatyczny test - Czujka wysyła sygnał w przypadku każdego odchylenia od wartości stałej Dowolne rozmieszczenie adresów logicznych Mierzona automatycznie wartość kompensacji - Połączenie wielu czujek 2

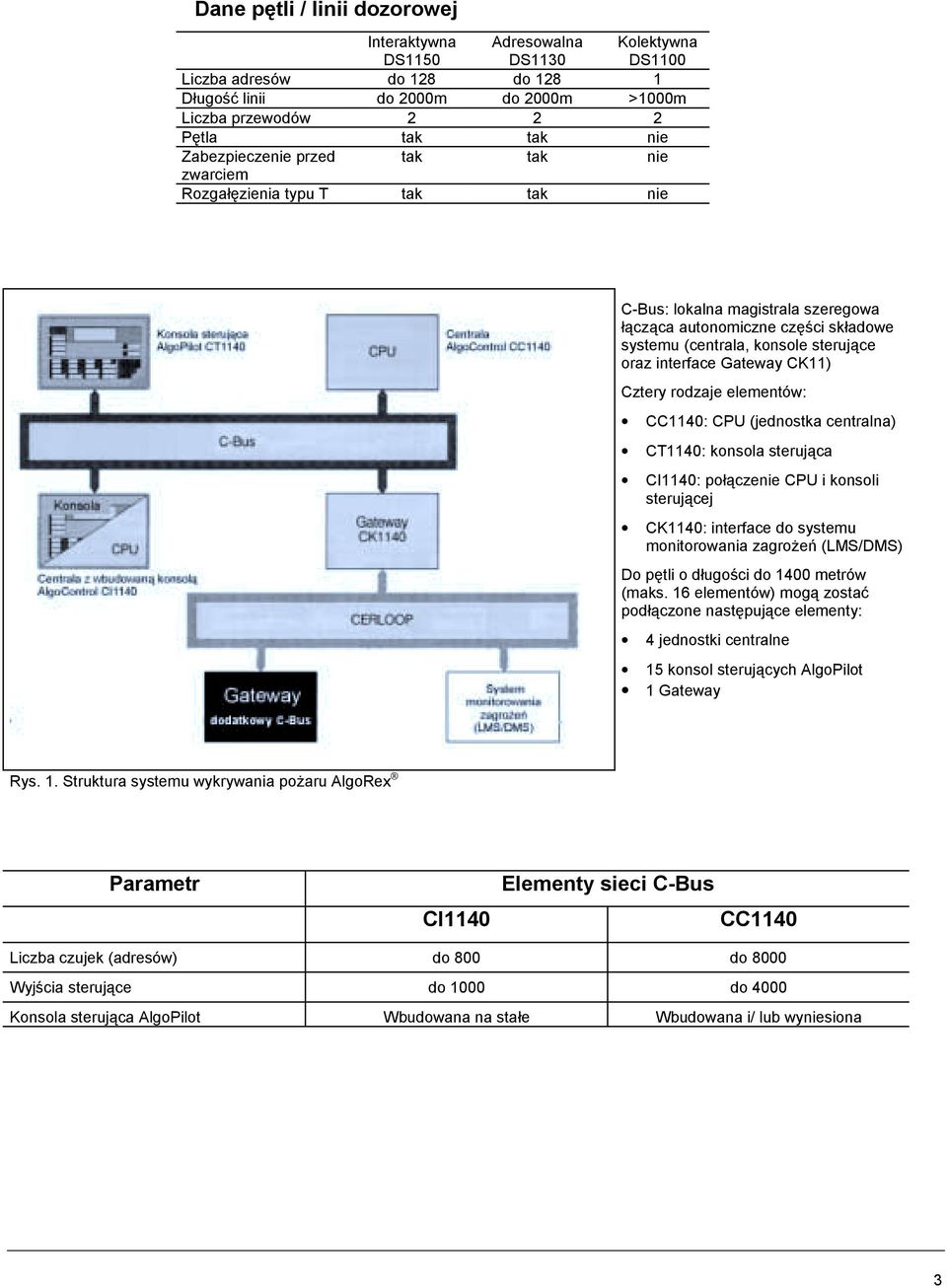

3 Dane pętli / linii dozorowej Interaktywna Adresowalna DS1130 Kolektywna DS1100 Liczba adresów do 128 do Długość linii do 2000m do 2000m >1000m Liczba przewodów Pętla tak tak nie Zabezpieczenie przed tak tak nie zwarciem Rozgałęzienia typu T tak tak nie C-Bus: lokalna magistrala szeregowa łącząca autonomiczne części składowe systemu (centrala, konsole sterujące oraz interface Gateway CK11) Cztery rodzaje elementów: CC1140: CPU (jednostka centralna) CT1140: konsola sterująca CI1140: połączenie CPU i konsoli sterującej CK1140: interface do systemu monitorowania zagrożeń (LMS/DMS) Do pętli o długości do 1400 metrów (maks. 16 elementów) mogą zostać podłączone następujące elementy: 4 jednostki centralne 15 konsol sterujących AlgoPilot 1 Gateway Rys. 1. Struktura systemu wykrywania pożaru AlgoRex Parametr CI1140 Elementy sieci C-Bus CC1140 Liczba czujek (adresów) do 800 do 8000 Wyjścia sterujące do 1000 do 4000 Konsola sterująca AlgoPilot Wbudowana na stałe Wbudowana i/ lub wyniesiona 3

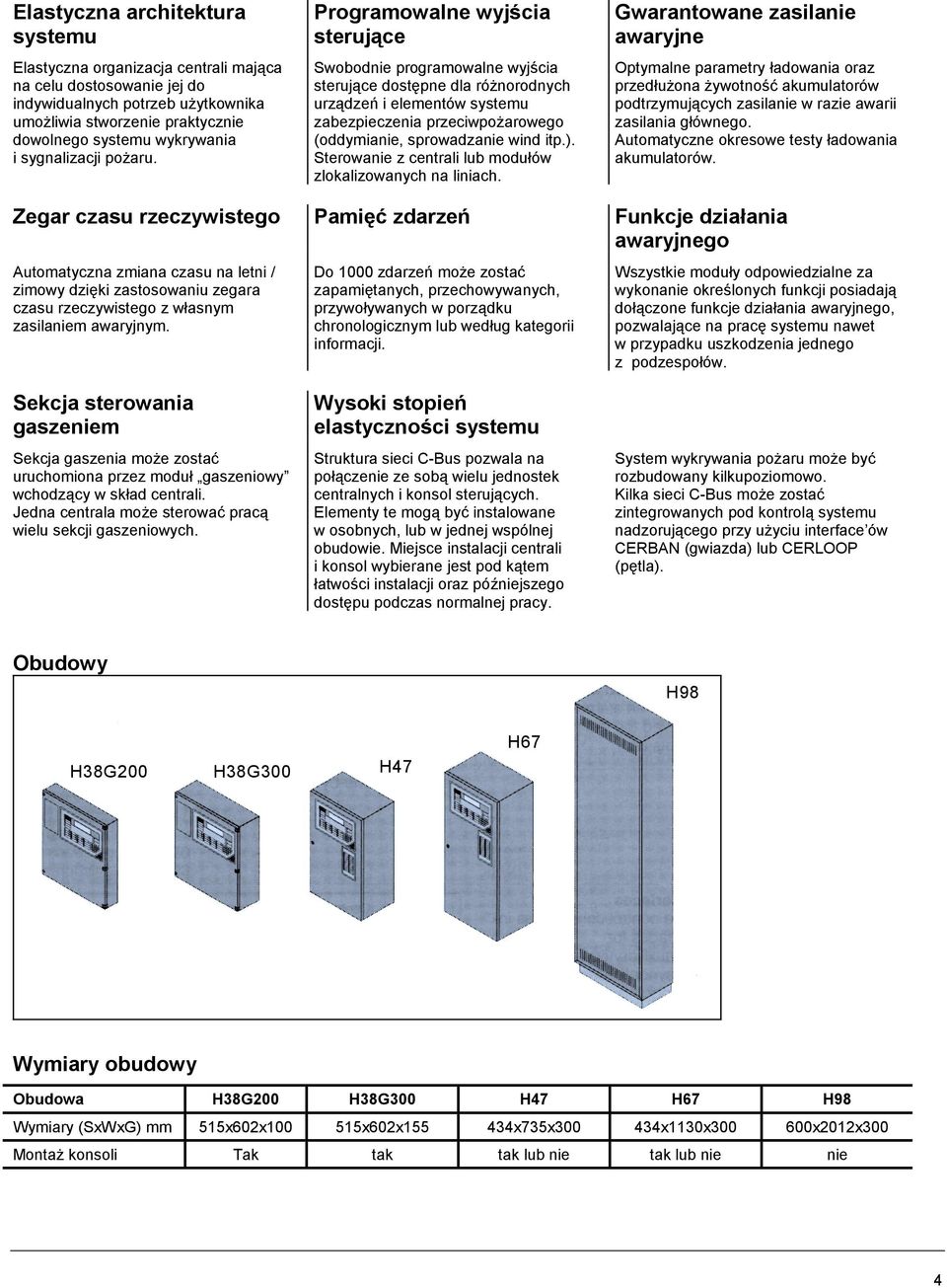

4 Elastyczna architektura systemu Elastyczna organizacja centrali mająca na celu dostosowanie jej do indywidualnych potrzeb użytkownika umożliwia stworzenie praktycznie dowolnego systemu wykrywania i sygnalizacji pożaru. Programowalne wyjścia sterujące Swobodnie programowalne wyjścia sterujące dostępne dla różnorodnych urządzeń i elementów systemu zabezpieczenia przeciwpożarowego (oddymianie, sprowadzanie wind itp.). Sterowanie z centrali lub modułów zlokalizowanych na liniach. Gwarantowane zasilanie awaryjne Optymalne parametry ładowania oraz przedłużona żywotność akumulatorów podtrzymujących zasilanie w razie awarii zasilania głównego. Automatyczne okresowe testy ładowania akumulatorów. Zegar czasu rzeczywistego Pamięć zdarzeń Funkcje działania awaryjnego Automatyczna zmiana czasu na letni / zimowy dzięki zastosowaniu zegara czasu rzeczywistego z własnym zasilaniem awaryjnym. Do 1000 zdarzeń może zostać zapamiętanych, przechowywanych, przywoływanych w porządku chronologicznym lub według kategorii informacji. Wszystkie moduły odpowiedzialne za wykonanie określonych funkcji posiadają dołączone funkcje działania awaryjnego, pozwalające na pracę systemu nawet w przypadku uszkodzenia jednego z podzespołów. Sekcja sterowania gaszeniem Sekcja gaszenia może zostać uruchomiona przez moduł gaszeniowy wchodzący w skład centrali. Jedna centrala może sterować pracą wielu sekcji gaszeniowych. Wysoki stopień elastyczności systemu Struktura sieci C-Bus pozwala na połączenie ze sobą wielu jednostek centralnych i konsol sterujących. Elementy te mogą być instalowane w osobnych, lub w jednej wspólnej obudowie. Miejsce instalacji centrali i konsol wybierane jest pod kątem łatwości instalacji oraz późniejszego dostępu podczas normalnej pracy. System wykrywania pożaru może być rozbudowany kilkupoziomowo. Kilka sieci C-Bus może zostać zintegrowanych pod kontrolą systemu nadzorującego przy użyciu interface ów CERBAN (gwiazda) lub CERLOOP (pętla). Obudowy H98 H38G200 H38G300 H47 H67 Wymiary obudowy Obudowa H38G200 H38G300 H47 H67 H98 Wymiary (SxWxG) mm 515x602x x602x x735x x1130x x2012x300 Montaż konsoli Tak tak tak lub nie tak lub nie nie 4

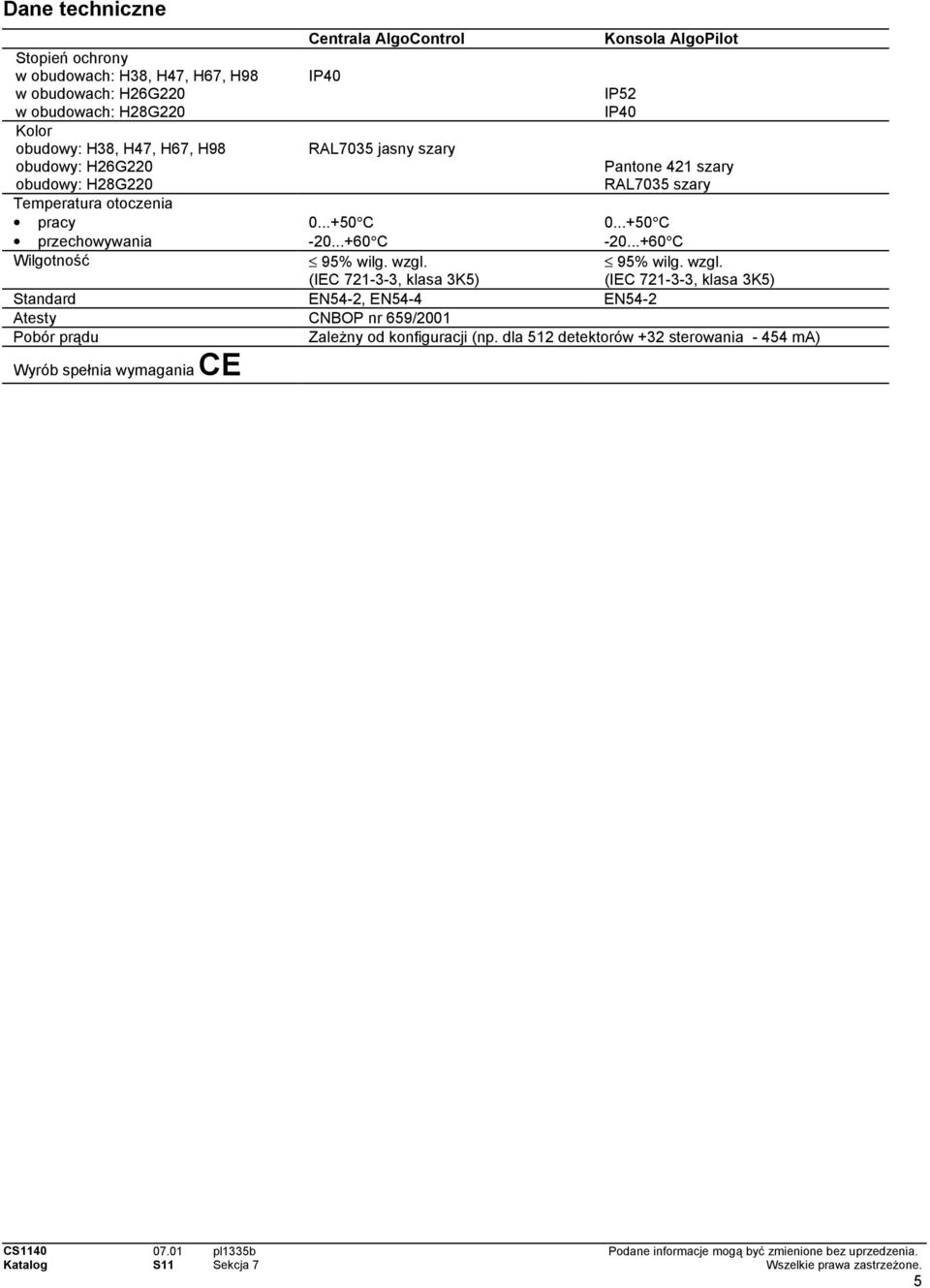

5 Dane techniczne Stopień ochrony w obudowach: H38, H47, H67, H98 w obudowach: H26G220 w obudowach: H28G220 Kolor obudowy: H38, H47, H67, H98 obudowy: H26G220 obudowy: H28G220 Temperatura otoczenia pracy przechowywania Wilgotność Centrala AlgoControl IP40 RAL7035 jasny szary Konsola AlgoPilot IP52 IP40 Pantone 421 szary RAL7035 szary C C C C 95% wilg. wzgl. 95% wilg. wzgl. (IEC , klasa 3K5) (IEC , klasa 3K5) Standard EN54-2, EN54-4 EN54-2 Atesty CNBOP nr 659/2001 Pobór prądu Zależny od konfiguracji (np. dla 512 detektorów +32 sterowania ma) Wyrób spełnia wymagania CE CS1140 Katalog S11 pl1335b Sekcja 7 Podane informacje mogą być zmienione bez uprzedzenia. Wszelkie prawa zastrzeżone. 5
