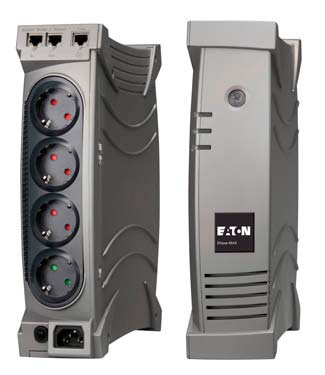

Eaton Ellipse MAX. Ellipse MAX 1k5. Modele: 600; 850; 1100; 1500 VA. Seria Pulsar SPECYFIKACJA TECHNICZNA DANE OGÓLNE

Transkrypt

1 SPECYFIKACJA TECHNICZNA Seria Pulsar Eaton Ellipse MAX Modele: 600; 850; 1100; 1500 VA DANE OGÓLNE Topologia (klasyfikacja IEC ) Line-interactive (VI) z AVR i HF Model UPS wieżowy/stelażowy Ellipse MAX 600; Ellipse MAX 600 USBS; Ellipse MAX 850 USBS; Ellipse MAX 1100 USBS; Ellipse MAX 1500 USBS; Instalacja w szafie 2U Moduły bateryjne Moc wyjściowa VA Moc rzeczywista W przy 100% obc. Współczynnik mocy - 0,6 0,65 0,6 0,6 Straty ciepła W Sprawność modeli % Tryb normalny % Tryb AVR % Tryb bateryjny Zużycie energii bez obciążenia 230 V 50/60 Hz autodetekcja Temperatura pracy 0 0 C C; Temperatura przechowywania C C; Wilgotność względna 30-85% bez kondensacji Wysokość pracy n.p.m m Poziom hałasu w odl. 1 m 25 dba praca normalna 50 dba praca z baterii Stopień ochrony (EN60529) IP20 Kolor Szary stalowy Typ połączeń zasilających IEC 320 C13 10A, IEC 320 C14 10A Znaki bezpieczeństwa CE, TUV, GOST, UL, CB Report, A-Tick, C-Tick Standardy IEC/EN , IEC/EN , IEC EMC (odporność, emisja) IEC/EN 55022, klasa B Wibracje Korekcja współczynnika mocy Okresowy automatyczny test baterii Tak (standardowo, co tydzień) Uruchamianie z baterii ( zimny start ) Tak Tryb uśpienia Automatyczne uruchomienie po zwarciu Ochrona przeciwprzepięciowa Tak (zgodnie z IEC ), 525 J MTBF Bypass serwisowy Tak, opcja Zawartość standardowej dostawy UPS, instrukcja obsługi, 1 x kabel szeregowy RS-232, 1 x kabel komunikacyjny USB 1 x CD Oprogramowanie Solution Pack 2 x kable wyjściowe IEC 10A (UNI, IEC) 1 x kabel zasilający (FR, DIN) PARAMETRY ELEKTRYCZNE - WEJŚCIOWE 230 V / 200/208/240/250 V Tolerancja napięcia wejściowego 165 V 285 V (regulacja 150 V 285 V lub 175 V- 285 V) 50/60 Hz autodetekcja Tolerancja częstotliwości Hz Liczba faz 1 F + N + PE Data: Strona 1/6

2 Moc znamionowa VA Prąd znamionowy A 2,6 3,7 4,8 6,5 Prąd maksymalny A 4,2 6 7,7 10 Odkształcenia prądu wejściowego przy jego wartości znamionowej THDi < 13% Wejściowy współczynnik mocy Jak odbiorników Ochrona nadprądowa wejścia Wyłącznik termiczny automatyczny 10 A Prąd upływowy PARAMETRY ELEKTRYCZNE WYJŚCIOWE Kształt napięcia (praca normalna) Sinusoidalny Kształt napięcia (praca autonomiczna) Quasi sinusoidalny Czas przełączenia z trybu normalnego na bateryjny < 4 ms Czas przerywania / czas załączania < 10 ms Współczynnik szczytu 3:1 Liczba faz 1 PRACA NORMALNA 230 V (domyślnie), 200/208/220/240 V Zakres zmian napięcia +6/-10% napięcia nominalnego Jak sieci zasilającej UPS Wahania częstotliwości Moc wyjściowa VA Moc rzeczywista W Całkowite odkształcenia napięcia THDu Jak sieci zasilającej UPS Napięcia poszczególnych harmonicznych Zachowanie przy zwarciach Brak Zdolność przeciążeniowa 115% obciążenia ciągłe, sygnalizacja LED > % obciążenia, blokada przełączenia na pracę bateryjną > 175% obciążenia, wyłączenie Ograniczenie prądu przeciążeniowego Dopuszczalny zakres współczynnika mocy przy 0,8 ind. 0,9 poj. obciążeniu liniowym Współczynnik szczytu Liczba faz wyjściowych 1 F + N + PE PRACA AUTONOMICZNA 230 V (domyślnie), 200/208/220/240 V Zakres zmian napięcia ±7% napięcia nominalnego Wartość szczytowa napięcia znamionowego 240 V Zmiana wartości szczytowej napięcia znamionowego 50 Hz (domyślnie) lub 60 Hz Wahania częstotliwości ± 1% Moc pozorna VA Moc rzeczywista W Całkowite zniekształcenia napięcia THDu < 35% Zachowanie przy zwarciach 5 A w czasie 80 ms (650 VA) 10 A w czasie 80 ms (850 VA) 15 A w czasie 80 ms (1150 VA) 30 A w czasie 80 ms (1550 VA) Zdolność przeciążeniowa 120% obciążenia ciągłe > 120% obciążenia, wyłączenie Zmiana napięcia wyjściowego przy zmianach < 3 okresy przy zmianach 0 do 100% obciążenia Dopuszczalny zakres wsp. mocy przy obciążeniu 1 0,9 poj. liniowym Liczba faz wyjściowych 1 Faza Czas pracy ze źródła energii zmagazynowanej Patrz Baterie akumulatorów Data: Strona 2/6

3 BATERIE AKUMULATORÓW Typ baterii VRLA (Valve Regulated Lead Acid) BATERIE WEWNĘTRZNE 600 VA 850 VA 1100 VA 1500 VA Typ baterii 7 Ah/12V 7 Ah/12V 7 Ah/12V 9 Ah/12V Napięcie baterii 12 V 24 V 24 V 24 V Ilość baterii wewnętrznych Maksymalne wymiary baterii [(Sz. x Gł. x Wy.(Wc)] mm Baterie wymienialne przez użytkownika Wymienialne na gorąco Tak Czas ładowania do poziomu 90% < 8 godz. do 90% pojemności użytkowej < 4 godz. do 80% pojemności użytkowej Napięcie odcięcia baterii 1,6 do 1,88 VDC na ogniwo Uruchomienie z baterii Tak, gdy napięcie > 1,8 V/ogniwo Ochrona przed przeładowaniem Ochrona przed głębokim rozładowaniem Tak Ochrona obwodu bateryjnego Bezpiecznik szybki Bezpiecznik bateryjny 2 x 40 A BATERIE ZEWNĘTRZNE Typ modułu bateryjnego Brak Czas podtrzymania bateryjnego w minutach (wsp. mocy 0,6) Moc odbiorników UPS Obciążenie procentowe Ellipse MAX 10 % 20 % 30 % 50 % 70 % 100 % 600VA/ 360W VA/ 510W VA/ 660W VA/ 900W INTERFEJS KOMUNIKACYJNY Interfejs standardowy Gniazdo komunikacyjne Obsługiwane systemy operacyjne 1 x RJ45 protokół RS232 lub USB- HID (dostępny tylko jeden port) Windows, Unix/Linux, Mac OS X, Novell NetWare Połączenie kabla komunikacyjnego. Data: Strona 3/6

4 STEROWANIE, SYGNAŁY I ALARMY Panel sterowania diodowy 2 czerwone LED Wyłącznik Zał./Wył. Kolorowy wskaźnik diodowy Sygnalizator akustyczny 10. Wskaźnik LED ochrona przeciwprzepięciowa na wszystkich gniazdach odbiorczych. 11. Wskaźnik LED stan ostrzegawczy/awaria. 12. Wskaźnik LED stan przeciążenia na gniazdach z podtrzymaniem bateryjnym. 13. Przycisk podświetlany ON/OFF (załączania/wyłączenia) gniazd wyjściowych z podtrzymaniem bateryjnym. Przycisk Zał./Wył. Uruchomienie przycisnąć przez 0,5 s Wyłączenie - przycisnąć przez 2 s Konfiguracja ręczna przycisnąć przez 6 s (w stanie wyłączenia) Sygnalizacja akustyczna Awaria, przeciążenie, serwis, niski stan naładowania baterii DODATKOWE WYPOSAŻENIE OPCJONALNE Nr katalogowy Nazwa Eaton Ellipse ASR / MAX Rack Kit (szerokość 19 ) PARAMETRY MECHANICZNE Panel gniazd wyjściowych UPS Ellipse MAX 8. Gniazda wyjściowe z filtrowaniem i ochroną przeciwprzepięciową. 9. Gniazda wyjściowe z podtrzymaniem bateryjnym. 14. Wyłącznik automatyczny przeciążeniowy obwodu wyjściowego Data: Strona 4/6

5 Masy i wymiary Przy montażu w szafie z użyciem zestawu montażowego zajmowana wysokość wynosi 2U. Model UPS Ellipse MAX 600 Ellipse MAX 850 Ellipse MAX 1100 Ellipse MAX 1500 Masa 6 kg 10,2 kg 10,2 kg 10,2 kg Wymiary (S x W x G) mm 82 x 301 x x 410 x x 410 x x 410 x 314 Masa w opakowaniu 7 kg 11,5 kg 11,5 kg 11,5 kg Wymiary opakowania (S x W x G) mm 166 x 394 x x 500 x x 500 x x 500 x 398 POŁĄCZENIA, PRZEKROJE KABLI, ZABEZPIECZENIA Podstawowe układy połączeń Ellipse MAX Połączenia wejściowe Połączenia wyjściowe Moc wyłącznika obwodu musi być dobrana odpowiednio do typu instalacji, jej długości i przekroju poprzecznego przewodów. Przewody połączeniowe: 1mm 2 ; 250V; 10 A. Zabezpieczenie wejściowe: automatyczny wyłącznik termiczny 10 A. Model UPS Ellipse MAX Całkowita ilość gniazd wyjściowych Gniazda z ochroną przeciwprzepięciową i podtrzymaniem bateryjnym Gniazda tylko z ochroną przeciwprzepięciową Data: Strona 5/6

6 Ochrona linii danych Ochrona linii telefonicznej 2 linie (3,4 na RJ-11/12 oraz 4,5 na RJ-45) - Złącze RJ-45 - Przewód RJ-12/ RJ V - Napięcie szczytowe ± 6 kv Ochrona sieci Ethernetowej - Złącze RJ-45 - Przewód RJ-45/ RJ-45 8 przewodów - 8 V - Napięcie szczytowe ± 6 kv Wszystkie linie (1-8 w RJ45) dla 10 lub 100 BaseT, Token ring, karty interfejsu, LAN INFORMACJE DODATKOWE Z powodu ustawicznych modyfikacji i usprawnień specyfikacja może ulec zmianie bez powiadomienia. Data: Strona 6/6
