1 1 MAP5000 Przegląd systemu Przegląd modułowej centrali alarmowej MAP 5000 Przegląd systemu Cechy użytkowe Interfejs użytkownika w postaci intuicyjnego centrum sterowania z ekranem dotykowym i przypisaniem funkcji do użytkownika Obsługa maks. 8 modułów LSN, do których może być dołączone po maks. 127 urządzeń Obsługa maks. 500 obszarów, 1500 adresów i 1000 użytkowników Połączenie z systemami zarządzania w rodzaju zintegrowanego systemu zarządzania budynkiem (np. Building Integration System - BIS) Współpraca z dodatkowymi zasilaczami i centrami sterowania w całym systemie Obudowa centrali do montażu ściennego i niewielka obudowa rozszerzenia przeznaczona do różnych zastosowań, łącznie z montażem w szafie typu Rack 19" Modułowa centrala alarmowa MAP 5000 to skalowalne rozwiązanie przeznaczone dla średniej wielkości i dużych zastosowań. System wykorzystuje dwie izolowane magistrale danych BDB (Bosch Data Bus) oparte na technologii CAN (Controller Area Network), zapewniające maksymalne bezpieczeństwo i elastyczność. Użytkownicy mogą uzbroić i rozbroić system przy użyciu kluczy Bosch SmartKey. Każde centrum sterowania zostało zaprojektowane ergonomicznie z użyciem kolorowego graficznego ekranu dotykowego. System MAP 5000 może być w pełni zintegrowany przez sieć IP z systemem zarządzania w rodzaju zintegrowanego systemu zarządzania budynkiem (BIS). Możliwa jest sprawna rozbudowa architektury w celu dołączenia nowych urządzeń sygnalizacji włamania i napadu. Użytkownicy mogą polegać na tym samym intuicyjnym centrum sterowania w rozbudowanej architekturze. 1. Zestaw obudowy centrali MAP (MAP0110) 2. Panel główny MAP 5000 (MAP5000). Obsługuje wejścia przewodowe, wejście tampera, wyjścia sterowania zasilaniem, wyjścia styków beznapięciowych, wejście zasilania, wyjście zasilania zewnętrznego, złącza magistrali, przycisk instalatora oraz złącze Ethernet. 3. Moduł MAP DE (MAP0007). Umożliwia współpracę z modułem transmisyjnym AT 2000 oraz drukarką DR2020, zawiera trzy całkowicie nadzorowane i programowalne wyjścia (przeznaczone do dołączania sygnalizatorów akustycznych, optycznych i innych lokalnych urządzeń powiadamiających) oraz dwa wyjścia typu otwarty kolektor. 4. Moduł transmisyjny AT Drukarka DR Sygnalizatory akustyczne, optyczne i lokalne urządzenia powiadamiające 7. Moduły MAP LSN (MAP0010). Modułowa centrala alarmowa MAP 5000 obsługuje maks. osiem modułów. Każdy moduł obsługuje konfigurację jednej pętli lub dwóch odgałęzień. 8. Zasilacz MAP 150 W (IPP-MAP0005). Jest to lokalny zasilacz sieciowy centrali głównej MAP Posiada dwa niezależnie nadzorowane obwody ładowania akumulatorów, każdy z możliwością współpracy z akumulatorami 24 V, 40 Ah. Na zewnętrznej magistrali danych Bosch Data Bus (BDB) możliwe jest dołożenie zdalnych zasilaczy sieciowych. 9. Akumulatory Zestaw obudowy centrali MAP (MAP0110) obejmuje:

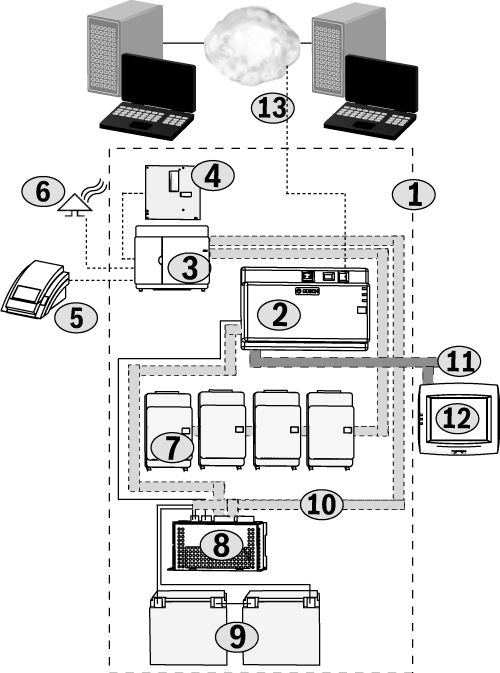

2 2 MAP5000 Przegląd systemu dwa akumulatory 12 VDC, 40 Ah połączone szeregowo na jednym lub dwóch obwodach ładowania lub cztery akumulatory 12 VDC, 18 Ah połączone szeregowo po dwa na każdym obwodzie ładowania. 10. Wewnętrzna magistrala danych Bosch Data Bus (BDB). Stanowi trzon systemu modułowego i umożliwia współpracę różnych modułów MAP. Całkowita długość magistrali ograniczona jest do 6 m. 11. Zewnętrzna magistrala danych Bosch Data Bus (BDB) Ta magistrala rozciąga się pomiędzy chronionymi lokalizacjami w celu połączenia centrów sterowania i nadzorowanych zdalnych zasilaczy. Całkowita długość magistrali wynosi maks m. 12. Centrum sterowania MAP (IUI-MAP0001) Maks. 32 panele sterowania. 13. Połączenie Ethernet Umożliwia połączenie systemu MAP z systemem zarządzania w rodzaju zintegrowanego systemu zarządzania budynkiem (Building Integration System - BIS) oraz programowanie przy użyciu oprogramowania do obsługi zdalnego programowania Bosch Remote Programming Software (RPS). Funkcje Uzbrajanie i rozbrajanie Użytkownicy mogą uzbroić i rozbroić system przy użyciu kluczy Bosch SmartKey. Liczba użytkowników kluczy SmartKey jest ograniczona przez poszczególne urządzenia SmartKey oraz system MAP do maks Użytkownicy mogą również uzbroić i rozbroić system przy użyciu panelu sterowania MAP (IUI-MAP0001). Dla każdego użytkownika wybiera się preferowany język (angielski, niemiecki, holenderski lub francuski - dalsze wersje językowe w przygotowaniu). Po zalogowaniu użytkownika w centrum sterowania ustawiany jest preferowany język. System MAP obsługuje maks. 32 panele sterowania i maks użytkowników. Adresy System MAP obsługuje maks adresów. Adres reprezentuje pojedyncze wejście, pojedyncze wyjście lub pojedyncze wejście tampera. Możliwe jest zastosowanie dowolnej kombinacji wejść, wyjść i wejść tampera w celu uzyskania maks adresów w całym systemie. Uwaga Urządzenia Bosch Data Bus nie zaliczają się do 1500 dostępnych adresów. Magistrale Bosch Data Bus z technologią CAN System MAP wykorzystuje dwie magistrale danych z technologią CAN. Magistrale służą do połączenia urządzeń z główną centralą MAP 5000 (MAP5000). Pierwsza z nich, której maks. długość wynosi 6 m, stanowi trzon systemu modułowego i umożliwia współpracę różnych modułów MAP. Druga, izolowana magistrala BDB, którą można ułożyć w odległości do 1000 m od centrali głównej jest szyną zewnętrzną rozciągającą się pomiędzy chronionymi lokalizacjami w celu połączenia paneli sterowania i nadzorowanych zdalnych zasilaczy. Aktualizacje oprogramowania układowego Dzięki oprogramowaniu Bosch Remote Programming Software (RPS) możliwa jest aktualizacja oprogramowania układowego wszystkich urządzeń w systemie MAP. Pozwala to na lokalną lub zdalną (przez sieć IP Ethernet) aktualizację oprogramowania układowego. Języki Dla każdego nowo utworzonego użytkownika wybiera się preferowany język (angielski, niemiecki, holenderski lub francuski - dalsze wersję językowe w przygotowaniu). Po zalogowaniu użytkownika w panelu sterowania ustawiany jest preferowany język. Komunikacja z pakietami oprogramowania Bosch Security Systems, Inc. System MAP zapewnia niezależną komunikację z pakietami oprogramowania Bosch BIS i RPS. Zintegrowany system zarządzania budynkiem (BIS). System MAP może raportować alarmy i problemy oraz udostępniać te informacje w bazie danych użytkowników dla systemu BIS w celu pełnej integracji systemu bezpieczeństwa z aplikacją BIS. Oprogramowanie do zdalnego programowania (RPS). Oprogramowanie do programowania i diagnostyki central posiadające opcje zdalnego programowania, rejestracji zdarzeń, zdalnego sterowania oraz rozwiązywania problemów. Zgodność Region Certyfikat Europa CE Dyrektywa dot. kompatybilności elektromagnetycznej 2004/108/WE (EMC), Dyrektywa dot. niskiego napięcia 2006/95/WE (LVD) System spełnia następujące normy i posiada następujące certyfikaty: Region Certyfikat Niemcy VdS-G VdS-S Przedłożone do zatwierdzenia Uwagi dotyczące instalacji i konfiguracji Informacje dotyczące kompatybilności Oprogramowanie i systemy Zintegrowany system automatyki budynkowej (BIS) Oprogramowanie do zdalnego programowania (RPS) Urządzenia peryferyjne LSN Urządzenia peryferyjne Bosch LSN. Warunki dotyczące okablowania na zewnętrznej magistrali Bosch Data Bus 0,6 mm 2 1,0 mm 2 (18 AWG 22 AWG) Żyły skręcone lub nie Kabel ekranowy lub nieekranowany (preferowany kabel ekranowany) Maks m Każde urządzenie peryferyjne posiada dwa zestawy zacisków magistrali Bosch Data Bus do połączeń pętlowych wejść / wyjść Urządzenia peryferyjne są uziemione przez kabel Bosch Data Bus

3 3 MAP5000 Przegląd systemu Zawartość zestawu Elementy umieszczone w obudowie centrali 1. Zestaw obudowy zasilania MAP (MAP0115) 2. Akumulatory (12 VDC, 40 Ah) 3. Tamper obudowy centrali MAP (MAP0050) 4. Zespół zacisków AC MAP (MAP0065) 5. Zasilacz MAP 150 W (MAP0005) 1. Zestaw obudowy centrali MAP (MAP0110) 2. Panel główny MAP 5000 (MAP5000) 3. Odchylana płyta montażowa MAP (MAP0025). Płyta montażowa z możliwością otwarcia w celu uzyskania dostępu do wewnętrznego okablowania. 4. Moduł MAP DE (MAP0007) 5. Zakładka na dokumenty Miejsce na przechowywanie dokumentacji technicznej. 6. Moduły MAP LSN (MAP0010). Maks. cztery moduły LSN dopasowane do odchylanego wspornika. 7. Akumulatory 8. Moduł transmisyjny AT 2000 zamontowany na płycie montażowej akcesoriów MAP (MAP0020) 9. Tamper obudowy centrali MAP (MAP0050) 10. Zespół zacisków AC MAP (MAP0065) 11. Zasilacz MAP 150 W (IPP-MAP0005) Elementy umieszczone w obudowie rozszerzenia Dodatkowa obudowa rozszerzeń MAP (MAP0120) może pomieścić zasilacz MAP 150 W (IPP-MAP0005) oraz dwa akumulatory 18 Ah. Można także użyć obudowy rozszerzeń do rozbudowy modułów przy pomocy odchylanej płyty montażowej MAP (MAP0025) zamontowanej wewnątrz obudowy. Umieścić moduły LSN MAP (MAP0010) i płyty montażowe akcesoriów MAP (MAP0020) na odchylanej płycie montażowej. Kiedy używana jest odchylana płyta montażowa, zasilacz MAP 150 W (IPP-MAP0005) i akumulatory nie mogą być umieszczone w obudowie rozszerzeń. Zasilanie Zasilacze sieciowe mogą być rozmieszczone w obszarach, w których konieczne jest zasilanie w celu zapobieżenia prowadzeniu długich kabli zasilających. Zasilanie jest całkowicie nadzorowane na zewnętrznej magistrali BDB. Elementy umieszczone w obudowie zasilającej Zestaw obudowy zasilania składa się z obudowy z tamperem i zamkiem, zestawu zacisków AC MAP oraz dobranych kabli. Obudowa może pomieścić zasilacz sieciowy 150 W MAP oraz maks. cztery akumulatory (12 VDC, 40 Ah każdy).

4 4 MAP5000 Przegląd systemu 1. Dodatkowa obudowa rozszerzeń MAP (MAP0120) 2. Zespół zacisków AC MAP (MAP0065) 3. Tamper obudowy rozszerzeń MAP (IPP-MAP0050) 4. Akumulatory Maks. dwa akumulatory 12 V, 18 Ah połączone szeregowo. 5. Zasilacz MAP 150 W (IPP-MAP0005) Moduły LSN System MAP obsługuje maks. 8 modułów LSN. Zestaw obudowy centrali (MAP0110) obsługuje maks. cztery moduły zamontowane na odchylanej płycie montażowej MAP (MAP0025); dodatkowe moduły mogą być zamontowane w dodatkowych obudowach rozszerzeń MAP (MAP0120) i dołączone do wewnętrznej lub zewnętrznej magistrali BDB. Każdy moduł obsługuje konfigurację jednej pętli lub dwóch odgałęzień. 1. Zestaw obudowy rozszerzenia MAP (MAP0120) 2. Płyta montażowa akcesoriów MAP (MAP0020). Na górnym poziomie odchylanej płyty montażowej MAP mogą być umieszczone maks. dwie płyty 3. Konwerter MAP 12 V (MAP0017). Na płycie montażowej akcesoriów MAP mogą być umieszczone maks. dwa konwertery 4. Płyta bezpieczników SIV (jedna na każdej płycie montażowej akcesoriów MAP) 5. Odchylana płyta montażowa MAP (MAP0025). Okablowanie lokalne jest dostępne od przodu; wewnętrzne okablowanie jest łatwo dostępne po odchyleniu pokrywy. 6. Moduł MAP LSN (MAP0010). Maks. cztery opcjonalne moduły MAP LSN dopasowane do odchylanej płyty montażowej. 7. Konfiguracja jednej pętli 8. Konfiguracja dwóch odgałęzień Montaż w szafie typu Rack W specjalnych zastosowaniach zestaw obudowy rozszerzeń MAP (MAP0120) nadaje się do montażu w szafie typu Rack 19". W tego typu zastosowaniach obudowa rozszerzeń zawiera: odchylaną płytę montażową MAP (MAP0025), centralę główną MAP 5000 (MAP5000), moduł MAP DE ( MAP0007) oraz maks. 4 moduły MAP LSN (MAP0010). Zasilacz MAP 150 W (IPP-MAP0005) znajduje się w oddzielnej obudowie. Uwaga Kiedy zestaw obudowy rozszerzeń MAP (MAP0120) jest stosowany w szafie typu Rack, akumulatory nie mogą być umieszczone w obudowie. Umieścić akumulatory na półce wspornikowej nie znajdującej się w ofercie centrali MAP Półka stanowi opcjonalne wyposażenie szafy. Dane techniczne Parametry elektryczne Napięcie sieciowe: 100 VAC (-10%) VAC (+10%) Częstotliwość napięcia sieciowego: Hz Pobór mocy: 150 W na zasilacz (maks. 32 zasilacze sieciowe) Zakres napięcia stałego na magistrali: 9-30 VDC; znamionowo 28 VDC Pojemność akumulatorów: Napięcie ładowania akumulatorów: Czas podtrzymania zasilania: Parametry mechaniczne Wymiary Obudowa centrali (wys. x szer. x gł.): Obudowa rozszerzeń (wys. x szer. x gł.): Parametry systemowe maks. 80 Ah na zasilacz (maks. 32 zasilacze sieciowe) 28 VDC określany przez pojemność akumulatorów i obciążenie systemu 604 x 443 x 191 mm 432 x 443 x 89 mm Liczba adresów Adresy: maks Liczba obszarów Obszary: maks. 500 Liczba urządzeń Moduły MAP LSN (MAP0010): Panel sterowania MAP (IUI-MAP0001): Zasilacze MAP 150 W (IPP-MAP0005): maks. 8; każdy z 1 pętlą lub 2 odgałęzieniami maks. 32 maks. 32 Drukarka DR2020: 1 Liczba wejść Wejścia: maks. 8 wejść na płycie i 1 wejście tampera; rozbudowa do maks adresów Liczba użytkowników Kody PIN: 1000 kody PIN mogą zawierać maks. 13 cyfr, obsługa 6-cyfrowego identyfikatora użytkownika i maks. 7- cyfrowego hasła Liczba wyjść Programowalne wyjścia na magistrali LSN: Centrala główna MAP (MAP5000): Moduł MAP DE (MAP0007): Parametry środowiskowe Temperatura pracy: Temperatura przechowywania: Wilgotność względna: ograniczone do maksymalnej liczby adresów w systemie 2 wyjścia sterowania zasilaniem; 2 styki beznapięciowe; 1 wyjście zasilania zewnętrznego łącznie 5: 3 wyjścia nadzorowane i 2 typu otwarty kolektor ºC ºC 5-95% (bez kondensacji) przy temperaturze pracy i przechowywania

5 5 MAP5000 Przegląd systemu Stopień ochrony: IP 30, IK04 Klasa środowiskowa II: EN ; EN ; EN ; VdS 2110 Zastosowanie: wewnętrzne Informacje do zamówień Panel główny MAP 5000 Posiada zaciski do dołączenia tampera i zasilania; osiem nadzorowanych wejść; przekaźnik typu C i wyjścia zasilania zewnętrznego; wyjścia przełączanego napięcia; dwa porty Bosch Data Bus i port Ethernet. Panel sterowania MAP Kolorowy, graficzny ekran dotykowy z regulowanym podświetleniem; wbudowany głośnik z regulowaną głośnością; wybierany przez użytkownika język. Moduł MAP LSN Obsługa maks. 127 urządzeń LSN. Możliwość obsługi maks. ośmiu modułów przez modułową platformę alarmową MAP Moduł MAP DE Posiada dwa porty szeregowe RS-232; trzy nadzorowane programowalne wyjścia z odwracaniem polaryzacji do dołączenia sygnalizatorów akustycznych, optycznych i innych urządzeń powiadamiających; dwa nienadzorowane programowalne wyjścia typu otwarty kolektor; siedem dedykowanych wyjść do modułu transmisyjnego. Zasilacz MAP 150 W Zasilacz i ładowarka akumulatorów; przekształca napięcie wejściowe 240 VAC na napięcie wyjściowe 24 VDC i 28 VDC. Konwerter MAP 12 V MAP5000 IUI- MAP0001 MAP0010 MAP0007 IPP- MAP0005 MAP0017 Zapewnia napięcie 12 V do zasilania urządzeń peryferyjnych i modułów transmisyjnych łącznie z różnymi modułami systemu transmisyjnego AT Akcesoria Moduł instalacyjny AT 2000 Analog Do instalacji w obudowie centrali, do analogowej transmisji alarmów i komunikatów o awariach przez sieci telekomunikacyjne. Moduł instalacyjny AT 2000 AFS Do instalacji w obudowie centrali, do analogowej transmisji alarmów i komunikatów o awariach przez sieci telekomunikacyjne, zdalnie sterowany. Moduł instalacyjny AT 2000 ISDN Do instalacji w obudowie centrali, do transmisji alarmów i komunikatów o awariach przez sieci telefoniczne ISDN. Moduł instalacyjny AT 2000 IP ISDN Do instalacji w obudowie centrali, np. NZ 300 LSN, do transmisji alarmów i komunikatów o awariach przez sieci IP lub ISDN. Kabel szeregowy MAP AT2000 Połączenie pomiędzy modułem MAP DE i modułem transmisyjnym AT 2000 Obudowa centrali MAP - zestaw Zestaw zawiera jedną obudowę centrali MAP, jedną odchylaną płytę montażową MAP, jeden tamper obudowy centrali MAP, jeden zamek obudowy MAP i jeden zespół zacisków AC MAP. Tamper obudowy centrali MAP Pasuje do obudowy centrali MAP i obudowy zasilającej MAP. Dodatkowa obudowa rozszerzeń MAP - zestaw Zestaw zawiera jedną obudowę rozszerzenia MAP, jeden tamper obudowy rozszerzeń MAP, jeden zamek obudowy MAP i jeden zespół zacisków AC MAP. Tamper obudowy rozszerzeń MAP Pasuje do obudowy rozszerzenia MAP. Obudowa zasilania MAP - zestaw Zestaw zawiera jedną obudowę zasilania MAP, jeden tamper obudowy centrali MAP, jeden zamek obudowy MAP, jeden zespół zacisków AC MAP i pakiet akcesoriów obejmujący kable połączeniowe. Szyna montażowa MAP Mocowana wewnątrz obudowy centrali MAP lub obudowy rozszerzeń MAP, mieści maks. sześć modułów systemowych. Uchwyt do montażu w obudowie MAP Mocuje maks. dwa konwertery MAP 12 V i jedną płytę bezpieczników SIV lub moduł AT 2000 Zestaw MAP do instalacji w szafie typu Rack Wsporniki i elementy mocujące do przygotowania obudowy rozszerzeń MAP do montażu w szafie typu Rack. W zestawie brak elementów mocujących do przymocowania do szafy typu Rack. Zamek do obudowy MAP Zamek, dwa klucze i dwie plomby do obudowy centrali MAP, obudowy zasilającej MAP lub obudowy rozszerzeń MAP. Kość zaciskowa MAP Do łączenie sieci energetycznej do zasilacza MAP 150 W. Zestaw przewodów do instalacji MAP ITS-AT2000IP- P MAP0152 MAP0110 MAP0050 MAP0120 MAP0055 MAP0115 MAP0025 MAP0020 MAP0035 MAP0060 MAP0065

6 6 MAP5000 Przegląd systemu Zestaw zawierający kable i części do wykonania połączeń elektrycznych z urządzeniami MAP. Zestaw kości zaciskowych MAP Wybór zespołów zacisków do różnych urządzeń MAP. Kabel do podłączenia drukarki MAP 8-żyłowy, szary kabel o długości 3 m w osłonie PVC do połączenia modułu MAP DE i drukarki DR2020. MAP0090 MAP0100 MAP0140
