1 Centrala sygnalizacji pożaru FC 1002-A FC 1004-A Instrukcja instalacji Część 1 parametry instalacja uruchomienie

2 Str. 2/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie

3 Spis treści 1 Opis systemu Wstęp Podstawowe cechy Schemat ogólny Dane techniczne Instalacja Rozmieszczenie elementów centrali Montaż Nastawy i podłączenia Nastawy sprzętowe na płycie głównej czteroliniowej Połączenia zewnętrzne Płyta główna Zasilanie sieciowe Płyta czołowa Wstęp Wskaźniki LED Przyciski Wskaźniki i przyciski strefowe Procedury Procedura alarmowa Procedura obsługi awarii Diagram procedur Uruchomienie systemu Procedura...16 U W A G A!!! To są elementy końcowe linii sygnalizacyjnych (EOL) Patrz tabelka - strona 10 Nie wyrzucać!!! FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie Str. 3/16

4 Str. 4/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie

5 1 Opis systemu 1.1 Wstęp Konwencjonalna centrala systemu sygnalizacji pożaru FC10xx-A dostępna jest w czterech wykonaniach: jako centrala dwu-, cztero-, ośmio- i dwunastoliniowa. W niniejszej instrukcji opisano centralę w wykonaniu dwu- i czteroliniowym. Centrala FC10xx-A ma wszystkie funkcje, które są potrzebne w małych i średnich systemach sygnalizacji pożaru. 1.2 Podstawowe cechy Centrala sterowana mikroprocesorowo Do współpracy z czujkami konwencjonalnymi serii 300 i AlgoRex Programowane parametry - trybów alarmowania - weryfikacji alarmów - alarmowania koincydencyjnego - linii dozorowych i alarmowych Alarmy techniczne Programowanie z płyty czołowej Zasilanie awaryjne do 72 godzin Zgodna z normą EN Schemat ogólny Strefa dozorowa Linia 1 Wyjście alarmowe 1 ROP y Linia Wyjście alarmowe 2 NIE! Linia 3 Zdalna transmisja alarmu II stopnia Zdalna transmisja awarii Strefa techniczna Linia Wyj. przekaźnikowe maks. 2 Zasilanie 115/230VAC FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie Str. 5/16

6 1.4 Dane techniczne Konwencjonalne linie (strefy) dozorowe 2 lub 4 Liczba urządzeń w linii maks. 32 (ROP ów 10) Urządzenia kompatybilne seria 300 i AlgoRex (SynoLINE 300 i 600) Parametry linii dozorowej napięcie / prąd spoczynkowy rezystancja / typ SynoLINE600 pojemność typ SynoLINE300 kryterium alarmu typ SynoLINE600 typ SynoLINE300 sygnał wyzwalający alarm typ SynoLINE600 typ SynoLINE V / maks. 3,2mA 80Ω / 1µF lub 50Ω / 1µF 1) 100Ω / 1µF lub 50Ω / 1µF 1) 17,5...39mA i napięcie > 5,1V ,6mA rezystor 820Ω lub dioda Zenera 5,6V 2) rezystor 820Ω lub-dioda Zenera 5,6V 3) Linie wyjściowe nadzorowane 24V 2. Maks. obc. linii 500mA (w sumie nie więcej niż 600 ma) Przekaźniki do monitoringu 1 x Alarm II st., 1 x Awaria. Maks. 1A/30V Wejścia sterujące 3. 24V przełączane stykiem Wyjścia sterujące OC na strefę. Maks. 40mA/24V Przekaźniki wyjściowe maks. 2 (opcja). Maks. 10A/230VAC Zasilanie napięcie sieci pobór mocy pobór prądu po stronie wtórnej trafo napięcie zasilające system 115/230VAC; +10% / -15% VA maks. 0,7A VDC Zasilanie awaryjne czas podtrzymania akumulatory prąd spoczynkowy 72h (dla aku 7,2Ah) 2 x 7,2Ah/12V, ołowiowe 2 strefy: 80mA, 4 strefy: 90mA dodatkowy pobór prądu przez alarm 1 strefy odcięcie aku dla napięcia kompensacja temp. napięcia ładowania aku Obudowa + 30mA <19,6VDC tak metalowe chassis i pokrywa z tworzywa sztucznego Kolory pokrywa: biały, RAL9003 chassis: ocynkowane Kategoria zabezpieczenia IP40 Zakres temperatur pracy C Wymiary Szerokość = 370mm Wysokość = 286mm Głębokość = 90mm 1) Rezystancja linii 50Ω dla typów stref zaprogramowanych wg: krok 3 / opcja 4 lub krok 15 / opcja 8 2) Użyj diody Zenera 5,6V dla typów stref zaprogramowanych wg: krok 3 / opcja 4 lub krok 15 / opcja 8 3) Użyj diody Zenera 5,6V dla typów stref zaprogramowanych wg: krok 3 / opcja 4 lub krok 15 / opcja 8. W innych przypadkach użyj rezystora 820Ω lub ROP a z wbudowanym wskaźnikiem zadziałania LED Str. 6/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie

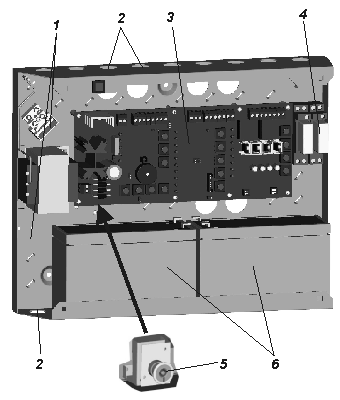

7 2 Instalacja 2.1 Rozmieszczenie elementów centrali Nr Elementy 1 Łączówka sieci i bezpiecznik pozycja górna, ustawienie fabryczne pozycja dolna, ustawienie opcjonalne 2 Wycięcie na kable, 20mm; od góry 9, od dołu 3 3 Płyta główna 4 Przekaźniki (opcja), maksimum 2 5 Przełącznik z kluczem (opcja) 6 Akumulatory; 2 x 7,2Ah/12V FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie Str. 7/16

8 2.2 Montaż Kolejność montażu 1. Zdejmij pokrywę 2. Określ miejsce zawieszenia centrali (nie za drzwiami!) 3. Zaznacz pozycje śrub do zawieszenia centrali, wywierć otwory. Akcesoria montażowe nie są dostarczane z centralą. Kołki rozporowe muszą mieć średnicę co najmniej 6 mm. 4. Zainstaluj chassis; jeśli ściana jest nierówna użyj podkładek(1) (5 sztuk dostarczonych w komplecie z centralą) 5. Wytnij przejścia kabli (4) (narzędzie do wycinania przejść w obudowie centrali 2/4 liniowej do zakupienia lub pożyczenia w Siemens Building Technologies Sp. z o.o. Oddział Fire & Security Products) i zainstaluj przepusty (PG11) jeśli są konieczne (2) 6. Wsuń paski z opisami (3) 7. Jeśli zostanie użyty przełącznik z kluczem wyłam otwór montażowy (5) i zamontuj przełącznik 8. Włóż akumulatory (6) 9. Załóż pokrywę. Na czas prac w budynku załóż opakowanie centrali (karton) na centralę jako zabezpieczenie przed kurzem Str. 8/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie

9 3 Nastawy i podłączenia 3.1 Nastawy sprzętowe na płycie głównej czteroliniowej PU11 3 PU12 1 PU8 PU9 PU5 PU7 PU15 PU14 PU6 PU10 CN5 PU16 PU13 PU4 ON PU3 PU1 ON PU Nr Mikroprzełącznik lub zwora 1, 2 PU1... PU4 Funkcja Typ strefy, od 1 do 4 Parametr (ON = włączony, zwora założona, OFF = wyłączony, zwora zdjęta) ON = SynoLINE600 (AlgoRex) OFF = SynoLINE300 (Synova) Uwagi nastawa fabryczna = ON proszę zmienić na OFF PU5 Do wykorzystania w przyszłości OFF nie zmieniać 3 PU6 Wersja GB OFF oraz PU5 OFF PU5/PU6 OFF nastawa standardowa PU7 Liczba stref ON = 4 strefy OFF = 2 strefy nastawa fabryczna 1) 4 PU8 Ogłaszanie ewakuacji ON = możliwe OFF = zablokowane nastawa fabryczna = ON 5 PU9 Dostęp operatora chroniony hasłem albo łączówka do przełącznika z kluczem ON = stały dostęp bez hasła OFF= dostęp chroniony hasłem nastawa fabryczna = OFF hasło: 4233 proszę zmienić na ON 6 PU10 Detekcja upływu do masy ON = aktywna OFF = wyłączona nastawa fabryczna = ON 7 PU11 Rodzaj wyjścia transmisji awarii 1-2 = NO 2-3 = NC 8 PU12 Rodzaj wyjścia transmisji alarmu 1-2 = NC 2-3 = NO ustaw zgodnie z danymi urządzenia nadawczego systemu monitoring 9 PU13 Do użytku fabrycznego OFF nie zmieniać 10 PU14 Brzęczyk ON = aktywny nastawa fabryczna = ON OFF = zablokowany (opcja tylko dla instalatora!) 11 PU15 Uruchomienie bez sieci 220V ON = uruchomienie systemu bez sieci 220V (chwilowe) jeśli sieć jest niedostępna 12 PU16 Do użytku fabrycznego OFF nie używać (rozwarte lub nie montowane) 13 CN5 Do użytku fabrycznego 1-2 = ON 3-4 = ON nie zmieniać 1) zależy od centrali FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie Str. 9/16

10 3.2 Połączenia zewnętrzne Płyta główna BAZ1000-A (577436) 1N4007 Z-diode 5,6V 3K9 Resistor BDZ1000-A (577410) or BDZ1000-B (577423) Wejścia Funkcje / Zastosowanie Uwagi Linie dozorowe (detector lines 1 4) do podłączenia czujek automatycznych, ROP ow, urządzeń z wyjściami stykowymi nadzorowane, EOL 3k9 Wejścia sterujące Kasowanie Kasowanie systemu po alarmie lub naprawieniu awarii (impulsowo) (opisane Reset) Potwierdzenie potwierdzenie alarmu lub awarii (impulsowo) (Ack) Programowane patrz: Programowanie, krok 16 (Programmable) wejścia są dostępne zawsze (nie są blokowane hasłem, kluczem) do użytku wewnątrz i na zewnątrz centrali Wyjścia Funkcje / Zastosowanie Parametry Uwagi Zasilacz 24V Służy m.in. jako zasilacz układów sterujących wykorzystujących wyjścia OC maks. 300mA zabezpieczony przed zwarciem do użytku wewnątrz i na zewnątrz centrali Sygnalizatory (Sounders) Transmisja awarii (RT contacts Fault) Transmisja alarmu (RT contacts Alarm) Wyjścia OC Zablokowane (Disable) Awaria (Fault) Alarm Strefa 1 do 4 (Zone 1-4) sterowanie urządzeń alarmowych (sygnalizacyjnych) aktywne dla alarmu 2 st. i 1 st. do Potwierdzenia lub Skasowania różne warianty wysterowania - patrz Programowanie, krok 5 transmisja awarii do stacji monitoringu wyjście aktywne do Potwierdzenia zablokowanie możliwe transmisja alarmu 2 stopnia do stacji monitoringu wyjście aktywne do Skasowania zablokowanie możliwe aktywne, jeśli jakakolwiek część systemu jest wyłączona/zablokowana aktywne w czasie awarii, do naprawienia aktywne dla alarmów 1 i 2 stopnia, do Skasowania aktywne w czasie alarmu w danej strefie, albo w czasie alarmu, awarii, wyłączenia lub testowania - patrz: Programowanie, krok 8 maks. 500mA/24V zabezpieczone przed zwarciem maks. 1A/30V NO lub NC maks. 1A/30V NO lub NC maks. 40mA/24V zabezpieczone przed zwarciem linie nadzorowane (EOL) NO/NC programuje się zworą PU11 NO/NC programuje się zworą PU12 do użytku wewnątrz i na zewnątrz centrali Str. 10/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie

11 3.2.2 Zasilanie sieciowe N N N Sieć 230V AC N Sieć 115V A C L L 315mAT 630mAT Uwaga: aby wygodnie podłączyć kabel sieciowy do łączówki należy odkręcić wkręt mocujący łączówkę do chassis i wyjąć ją. 3.3 Płyta czołowa Wstęp Funkcje związane z: Alarmem Wyłączeniem części systemu Testowaniem Potwierdzenie Kasowanie Sygnalizacja alarmu Ewakuacja Kasowanie opóźnienia Praca z / bez obsługi Wyłączenie / włączenie stref 1 do xx Wyłączenie / włączenie sygnalizatorów Wyłączenie / włączenie przekaźników Wyłączenie / włączenie transmisji alarmu i awarii do stacji monitoringu Tryb testowania stref Tryb testu chodzenia Test sygnalizatorów (30s) Symulacja alarmu w strefie Symulacja awarii strefy Test diod LED płyty czołowej Dostęp Poziom 1 Poziom 2 Poziom 3 Funkcje zawsze dostępne Funkcje operatora chronione hasłem lub kluczem Hasło ustawione fabrycznie: 4233 zaprogramuj swoje hasło, najlepiej 6 cyfr zablokuj hasło gdy używany jest klucz Programowanie, chronione hasłem instalatora Wsuwki z opisami Wsuwki są dostarczane z opisami funkcji przycisków i diod LED, ale bez opisów stref dozorowych. W firmie Siemens Building Technologies Sp. z o.o. Oddział Fire & Security Products można otrzymać bezpłatnie szablon (plik WORD) do wykonania wsuwek z opisami stref. Każda strefa dozorowa musi być jednoznacznie opisana w sposób nie budzący wątpliwości obsługi. FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie Str. 11/16

12 3.3.2 Wskaźniki LED (23) Opis Wsk. LED Kolor Stan aktywny gdy: 1 Zasilanie Włączony Zielony system mikroprocesorowy centrali pracuje 2 Z obsługą Włączony Żółty obsługa jest obecna. Bez znaczenia, gdy nie ma alarmowania dwustopniowego. Patrz: Programowanie 3 i 4 ALARM Włączone Migają - powoli - szybko Czerwone system jest w stanie alarmu w czasie odliczania czasów na Potwierdzenie lub sprawdzenie sytuacji w obiekcie brak Potwierdzenia - brzęczyk aktywny; dźwięk ciągły 5 Transmisja Włączony Czerwony - transmisja alarmu aktywna - transmisja awarii aktywna (jeśli tak zaprogramowano) 6 Dostęp Włączony Żółty dostęp jest umożliwiony - dostęp zostaje zablokowany w 3 minuty po ostatnim naciśnięciu dowolnego przycisku 7 Część systemu wyłączona Włączony Żółty jakakolwiek część systemu jest wyłączona lub jakakolwiek strefa dozorowa jest w stanie testowania 8 Test stref Miga powoli Żółty jakakolwiek strefa dozorowa jest w stanie testowania 9 Awaria Miga szybko Żółty występuje dowolna awaria - brzęczyk aktywny; dźwięk przerywany 10 Upływ Miga szybko Żółty dowolna część systemu wykazuje upływ do masy 11 Awaria zasilania Miga: szybko - powoli Żółty - akumulatory odłączone lub słabo naładowane - brak napięcia sieciowego (komunikat opóźniony o...) 12 Błąd systemu Włączony Żółty błąd systemu mikroprocesorowego; wymagany Kasowanie 13 Awaria / Włączony Żółty linie sygnalizacyjne są wyłączone wyłączenie Miga: szybko linie sygnalizacyjne są uszkodzone sygnalizatorów - powoli linie sygnalizacyjne są w trybie testu chodzenia 14 Wyjścia wyłączone Włączony Żółty strefowe wyjścia przekaźnikowe są zablokowane 15 Transmisja awarii zablokowana / uszkodzona 17 Transmisja alarmu zablokowana Włączony Miga szybko Żółty odpowiednie wyjście jest zablokowane jeśli wysterowane jest programowane wejście, dla którego wybrano opcję 1 w kroku Włączony Żółty odpowiednie wyjście jest zablokowane 16 Ewakuacja Włączony Czerwony lub brak LED (PL) ewakuacja jest sygnalizowana - w czasie ewakuacji są aktywne sygnalizatory i brzęczyk - dostępność funkcji programowana zworą Str. 12/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie

13 3.3.3 Przyciski Naciśnięcie przycisku potwierdzane jest kliknięciem Ozn. (PU9 na płycie głównej) Opis (Przełącznik z kluczem, jeśli zainstalowany) Poziom dostępu 1 Tryb pracy: Z obsługą / Bez obsługi 2 2 Potwierdzenie 2 1 lub 2 Funkcje udostępnia / blokuje poziom 2 włącza /wyłącza tryb pracy Z obsługą (dzienny) nieaktywny w czasie alarmu nieaktywny, gdy wszystkie strefy alarmują 2. stopniem, lub mają zablokowaną transmisję alarmu -> Patrz Programowanie potwierdzenie alarmu i awarii wyłączenie brzęczyka i sygnalizatorów ponowne włączenie sygnalizatorów wyłączenie sygnalizatorów w czasie testu przed upływem 30s odwołanie ewakuacji 3 Kasowanie 2 kasowanie alarmu (i awarii, jeśli tak zostanie zaprogramowane) / 2 / 3 / 4 wprowadzanie haseł -- także do innych celów opisanych dalej 8 Kasowanie opóźnienia alarmu 2. st. 9 Test diod LED Test sygnalizatorów 10 Wyłączenie / włączenie 11 Wyłączenie / włączenie 12 Ewakuacja przełącza alarm 1. stopnia na alarm 2. stopnia (kasuje czasy na potwierdzenie i sprawdzenie sytuacji w obiekcie) naciśnij przycisk przez około 1s - włącza wszystkie diody LED i brzęczyk na 5s naciśnij przycisk przez ponad 5s (albo przyciśnij 3 jednocześnie z 9) - uaktywnia linie alarmowe na 30s (wyłączenie - albo Potwierdzeniem, albo ponownie 9) - nieaktywne w czasie alarmu czasowe zablokowanie linii alarmowych i przekaźników: - 1. przyciśnięcie blokada linii alarmowych - 2 przyciśnięcia blokada przekaźników - 3 przyciśnięcia blokada linii i przekaźników - 4 przyciśnięcia koniec blokad czasowe zablokowanie wyjścia transmisji alarmu i/lub transmisji awarii: - 1. przyciśnięcie blokada trans. awarii - 2 przyciśnięcia blokada trans. alarmu - 3 przyciśnięcia blokada obu transmisji - 4 przyciśnięcia uaktywnienie obu transmisji uaktywnienie wszystkich sygnalizatorów i brzęczyka - jeśli opcja jest wybrana zworą na płycie głównej zakończenie sygnalizacji ewakuacji (również przyciskiem Potwierdzenie) - możliwe także w czasie alarmu FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie Str. 13/16

14 3.3.4 Wskaźniki i przyciski strefowe LED y strefowe Możliwe stany stref LED strefowy czerwony LED strefowy żółty Alarm niepotwierdzony miga szybko -- Pierwszy alarm potwierdzony miga powoli -- Kolejny alarm potwierdzony włączony -- Przerwa lub zwarcie w linii -- miga szybko Strefa zablokowana -- 1) włączony Strefa w trybie testowania -- miga powoli Strefa w trybie testowania zgłaszająca alarm włączony 10s miga powoli 1) nie stosuje się do strefy zaprogramowanej wg opcji 2 w kroku 10, jeśli w kroku 15 jest wybrana opcja 4 Użycie przycisków strefowych (1 4 z prawej strony na rysunku wyżej) Funkcja Rezultaty / następne możliwe działania Pierwsze przyciśnięcie strefa zablokowana 1) napięcie linii ustawiane na 0V LED strefowy żółty - włączony Drugie przyciśnięcie Drugie przyciśnięcie i dodatkowo 2s przyciśnięcie przycisku numerycznego (żółty, z lewej) 4 strefa ustawiona w tryb testowania urządzeń strefa ustawiona w tryb testowania urządzeń i dodatkowo uaktywniony test chodzenia LED strefowy żółty miga powoli Po uaktywnieniu alarmu: wskaźnik alarmu czujki włącza się LED strefowy czerwony włącza się automatyczne skasowanie alarmu po 10s Jak wyżej i dodatkowo sygnalizatory wysterowane przez 3s w czasie każdego alarmu Trzecie przyciśnięcie uaktywnienie strefy normalna praca linii 1) nie można blokować strefy w stanie alarmu Dodatkowe funkcje przycisków strefowych Trzymaj przyciśnięty przycisk numeryczny (żółty) 1 i naciśnij przycisk strefowy Trzymaj przyciśnięty przycisk numeryczny (żółty) 2 i naciśnij przycisk strefowy Funkcja symulacja alarmu w strefie symulacja awarii w strefie Rezultaty / następne możliwe działania inicjalizacja alarmu zgodnie z nastawionymi parametrami strefy normalna procedura alarmowa inicjalizacja awarii w strefie normalna procedura obsługi awarii, z tym że konieczny jest Kasowanie Str. 14/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie

15 3.4 Procedury Procedura alarmowa Programowanie sposobów alarmowania służy głównie zabezpieczeniu przed niepotrzebnym wezwaniem straży pożarnej. Tryb pracy z obsługą (dzienny) angażuje personel budynku i powinien być stosowany zawsze gdy odpowiedzialny personel jest w budynku. Parametry programowane Typ strefy: alarmowanie dwustopniowe: czasy V1/V2 na potwierdzenie/sprawdzenie sytuacji w czasie pracy z obsługą; dla czujek, alarm 2. stopnia: dla ręcznych ostrzegaczy pożarowych, urządzeń gaśniczych, czasem czujek, alarm wewnętrzny: dla zdarzeń nie pożarowych, np. technicznych. Jeśli wszystkie strefy są zdefiniowane jako zgłaszające alarm 2. stopnia lub wewnętrzny to tryb pracy z obsługą jest niedostępny. Czasy V1/V2 dla czujek w trybie pracy z obsługą: V1: zakres 0, min; czas na potwierdzenie. Przekroczenie inicjuje alarm 2. stopnia, V2: zakres min albo 10 min; czas na sprawdzenie sytuacji w obiekcie. Przekroczenie inicjuje alarm 2. stopnia Procedura obsługi awarii Czas V1 jest również istotny w czasie awarii. Jeśli zgłoszona awaria zostanie potwierdzona przed upływem V1 wyjście transmisji awarii nie zostanie uaktywnione Diagram procedur Strefa wewnętrzna Alarmowanie dwustopniowe Strefa 2 stopnia Obsługa awarii ALARM ALARM ALARM nie pożar czujka czujka tryb pracy z obsługą bez obsługi nieistotny ALARM np. ROP tryb pracy nieistotny AWARIA z obsługą AWARIA bez obsługi ALARM st. 0 brzęczyk - sygnalizatory - wyjścia strefowe uaktywnione ALARM 1 stop. brzęczyk sygnalizatory wyjścia strefowe start V1 Stan awarii brzęczyk start V1 V1 minął? V1 V1 minął? potwierdzony? potwierdzony? Start V2 Awaria potw. pozostaje do czasu naprawy lub restartu incydent? Decyzja pożar? skasuj opóźnienie al. 2 st. lub użyj ROP a V2 upłynął? Restart ALARM 2 stop. brzęczyk i sygnalizatory wyjścia sterujące wyjście transm. alarmu Transm. awarii brzęczyk wyjście transm. awarii ti t d FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie Str. 15/16

16 4 Uruchomienie systemu 4.1 Procedura Prace do wykonania przed uruchomieniem podłączenie wszystkich gniazd i puszek instalacja urządzeń w liniach dozorowych montaż centrali opisanie i włożenie papierowych wsuwek płyty czołowej zasilanie sieciowe musi być dostępne lista urządzeń liniowych z opisem lokalizacji Połączenia elektryczne sprawdź prawidłowość położenia wszystkich zwór i mikroprzełączników podłącz linie dozorowe lub EOL podłącz linie sterowania sygnalizatorów lub EOL sprawdź EOL na końcu każdej linii wyjmij bezpiecznik sieciowy centrali UWAGA! Niebezpieczne napięcie zewnętrzne! podłącz zasilanie sieciowe i uziemienie włóż akumulatory (ale nie podłączaj) włóż bezpiecznik sieciowy podłącz akumulatory Uruchomienie sprawdź zgłoszone usterki usuń błędy instalacji zaprogramuj funkcje użytkownika zrób test wskaźników LED przetestuj każdy przycisk i każdą funkcję przetestuj wszystkie czujki, ROP y, inne urządzenia liniowe, sygnalizatory oraz transmisję alarmu i awarii Prace można uznać za zakończone jeśli: Wykonano wszystkie wymienione wyżej czynności Funkcjonowanie wszystkich urządzeń liniowych i sygnalizacyjnych sprawdzono i było ono poprawne System pracuje normalnie i żadna jego część nie jest wyłączona/zablokowana Nie ma żadnych komunikatów o awariach Brzęczyk nie jest zablokowany System może być przekazany użytkownikowi. Koniec instrukcji Str. 16/16 FC 1002-A, FC 1004-A - parametry, instalacja, uruchomienie
