1 FC724 Centrala sygnalizacji pożarowej Seria FS720 (IP5) Cerberus PRO Kompaktowa, prefabrykowana centrala mikroprocesorowa o pojemności do 504 adresów Centrala może pracować w wersji autonomicznej lub sieciowej Możliwość podłączenia do 64 stacji, takich jak centrale i konsole obsługowe (w różnej konfiguracji) w ramach jednej sieci Wbudowana funkcja pracy w trybie awaryjnym Redundantna sieć, pracująca w trybie awaryjnym zgodnie z EN 54 Szybki interfejs Ethernetowy dla różnych zastosowań sieciowych Konsola obsługowa z przyjaznym interfejsem użytkownika Opcjonalna drukarka, stacyjka dostępowa, wskaźniki LED Możliwość instalacji portów szeregowych RS232, RS485 Podtrzymanie w przypadku awarii zasilania głównego do 72godzin Wykrywanie i automatyczne wczytanie (autokonfiguracja) wszystkich urządzeń C-NET, umożliwiające natychmiastowe i proste uruchomienie systemu Kompatybilność z urządzeniami serii FD720 Panele informacyjne i informacyjno kontrolne, sygnalizatory oraz tablice synoptyczne instalowane bezpośrednio w pętli (C-NET) Elastyczne programowanie rozbudowanych sterowań Dane mogą być przesłane poprzez zdalny dostęp Wgrywanie firmware-u do wszystkich elementów znajdujących pod kontrolą mikroprocesora centrali

2 Przegląd systemu FT724 FC724 Repeater FN2002 Remote access Engineering Tool, Operating Tool Cluster (C-WEB/SAFEDLINK) FC724 Fire control panel Transmission of an alarm signal Transmission of a fault signal Detection line collective Siemens, TM Synova SynoLINE300 or SynoLINE600 FDM233-Ex Explosionhazard area OOH740-A9-Ex 24VDC ext. Fire controls FDS22/ FDS229 FDCIO223 FDCL22-Ex 2 in-/outputs optionally FDCI222 FT200/FT20 Floor repeater terminal / Floor repeater display 4 inputs DBS72 / DBS729 HI720 C-NET OH720 4 (8) loops max. 504 addresses DBS720 HI722 Conventional horn line via FCI2009-A FDCL22 OP720 OP720 FDA22/ FDA24 stub line FC0 or XC0 4 outputs 24VDC ext. possible FDCIO222 OH720 output FDCIO22 FDCI723 FDM22 FDCW24 FDCI22 4 inputs FDM22x input Mimic display FT200-A input FDOOT27 FDM273 Radio detectors 2 Fire detection or Extinguishing control unit collective

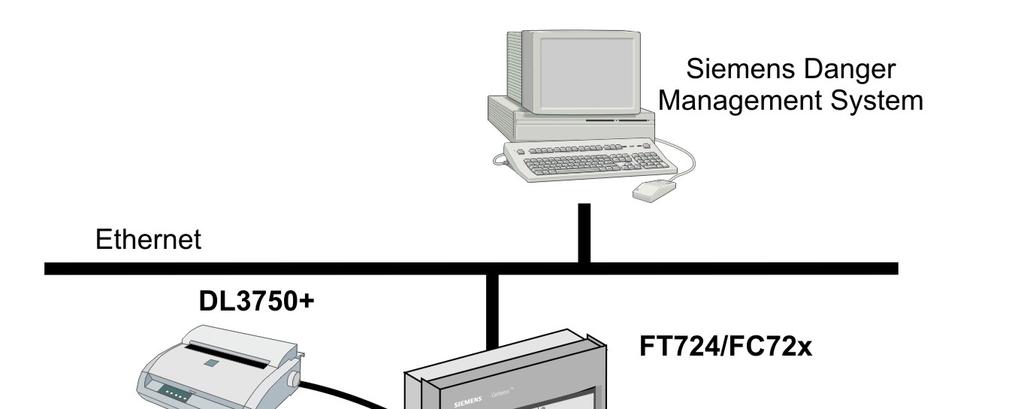

3 Topologia sieciowa Możliwość podłączenia do 32 central i konsol obsługowych w ramach jednego klastra (C-WEB/SAFEDLINK) lub do 6 stacji w przypadku podłączenia klastra do systemu zarządzania bezpieczeństwem Siemens. Przy zastosowaniu szkieletowej sieci światłowodowej (C-WEB/LAN) można połączyć do 4 klastrów w jednorodną sieć. Cała sieć może zawierać do 64 stacji. Więcej informacji na temat sieci central, można odnaleźć w karcie katalogowej A6V

4 Charakterystyka Centrala FC724 jest kompaktową centrala sygnalizacji pożarowej wyposażoną w konsolę obsługową i jest przystosowana do pracy z urządzeniami serii FD720. Centrala może pracować autonomicznie lub w sieci. Centrala może być konfigurowana przy użyciu przyjaznego dla użytkownika oprogramowania Cerberus-Engineering-Tool. Wszystkie linie dozorowe są monitorowane na doziemienie. Dostosowanie tekstów użytkownika można przeprowadzać bezpośrednio z poziomu konsoli lub oprogramowania inżynierskiego. Posiada pamięć do 2000 zdarzeń zapisywanych wg różnych kryteriów Automatyczna zmiana czasu letniego i zimowego. Kompatybilność z systemem zarządzania zagrożeniami Siemens Elementy składowe Konsola obsługowa Konsola obsługowa jest wyposażona w: Mikroprocesor wraz z płytą główną Port Ethernetowy Porty na moduły RS232, RS485 oraz moduły sieciowe (SAFEDLINK) Miejsce na stacyjkę typu 'Kaba' lub 'Nordic' Miejsce na drukarkę Płyta peryferii Płyta peryferii jest wyposażona w: Zaciski podłączeniowe: pętli C-NET, zdalnej transmisji (alarmu, awarii), wyjścia sygnalizatorów, programowalnych wejść/wyjść, monitorowanych wyjść alarmu i awarii, zasilania dodatkowego, zasilania głównego 2 gniazda do instalacji dodatkowego modułu rozdzielającego linię (C-NET) Zasilacz 50W, zasilanie awaryjne Zasilacz zasila elementy systemu i ładuje akumulatory Akumulatory zasilają system w przypadku braku zasilania głównego Obudowa Obrotową płytę montażową należy instalować do spodu obudowy. Do płyty możemy zamontować: moduł peryferii dla straży pożarnej (rynek niemiecki) moduł sygnalizatorów (może być także montowany na szynie typu U TS35) Konfiguracja Oprogramowanie FXS722 Cerberus-Engineering-Tool umożliwia dostosowanie systemu do specjalnych wymagań klienta. Przeznaczenie Centrala FC724 jest przeznaczona do stosowania w obiektach średnich takich jak: fabryki, oddziały banków, biurowcach, itp. a w sieci central, jako jeden z elementów większego systemu. Obsługa Każda centrala posiada wbudowaną konsolę obsługową. Dodatkowo centrala może być obsługiwana z innych konsol FT724. Więcej informacji nt konsoli FT724 można odnaleźć w dokumencie A6V

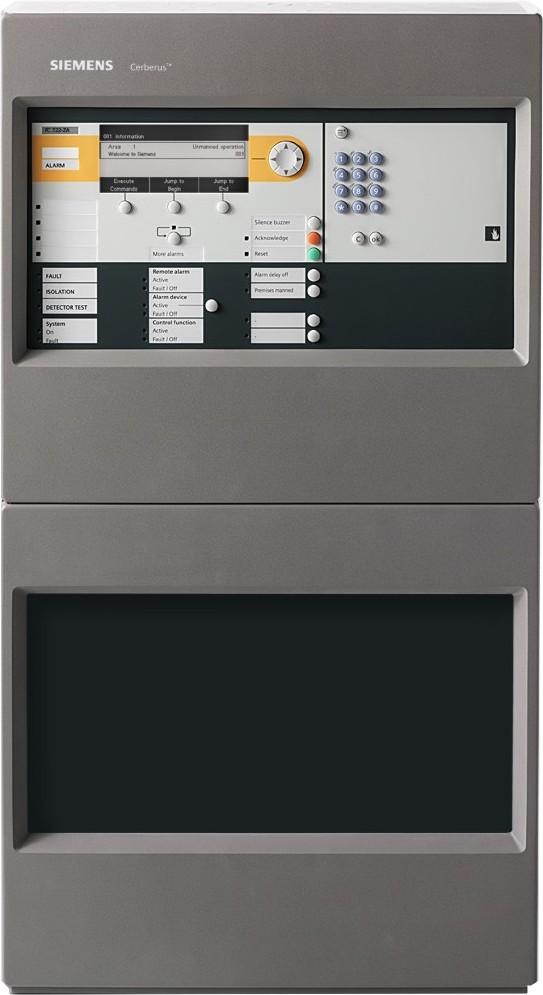

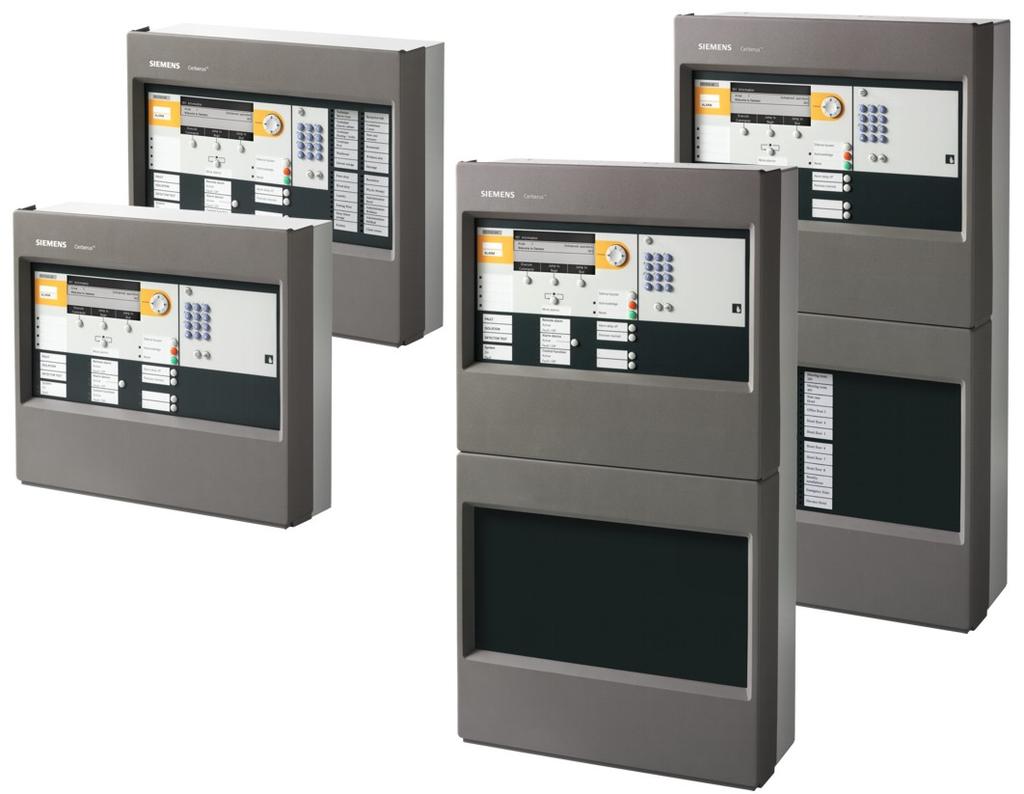

5 Przegląd central FC724 Obudowa (Comfort) FC724-ZA FC724-ZE 48 grup diod LED żółta i czerwona LED w każdej 4 pętle Zasilacz (50 W) Max poj. akumulatorów 26 Ah 4 pętle Zasilacz (50 W) Max poj. akumulatorów 26 Ah FH7202-Z3 Rozszerzenia FH7203-Z3 Obudowa (Standard) Obudowa (Comfort) 430 x 398 x 60 mm 430 x 796 x 60 mm Puste obudowy do różnych zastosowań FTO200-A Drukarka zdarzeń Moduł RS232 należy zamówić oddzielnie np. na dodatkowe akumulatory, grupy LED, drukarkę Miejsce na akumulatory 2 x FA2003-A (7 Ah) lub Drukarka zewnętrzna DL3750+ Drukarka (zewnętrzna) Moduł RS232 Moduł RS232 należy zamówić oddzielnie Wskaźniki LED FCM72-Y3 FCM724-Y3 48 grup diod LED czerwona/zielona i żółta LED w każdej grupie 96 grup diod LED czerwona/zielona i żółta w każdej grupie Do rozbudowy Do rozbudowy 2 x FA2004-A (2 Ah) np. na dodatkowe akumulatory, grupy LED, drukarkę Miejsce na akumulatory 2 x FA2003-A (7 Ah) lub 2 x FA2004-A (2 Ah) lub 2 x FA2005-A (7 Ah) lub 2 x FA2006-A (26 Ah) 5

6 Konfiguracja centrali FC724 (obudowa Comfort) Wyposażenie podstawowe Opis Uwagi Tył obudowy (Comfort) FHA2003-A 2 Płyta peryferii (4-pętle) FCI2004-A Nr. -6 > Podstawowe wyposażenie każdej FC724-xx (Comfort) 3 Zasilacz (SV 24V-50 W) V24230-Z6-A4 4 Zaciski zasilające na szynie TS35 Miejsce również na inne elementy np. przekaźniki 5 Konsola obsługowa FCM72xx-xx Wraz z mikroprocesorem i pokrywą 6 Miejsce na akumulatory 2 x 2 V / 7 26 Ah Opcje 7 Przekaźnik Z3B7 Do sterowań pożarowych 8 Drukarka FTO200-A Wydruk zdarzeń systemowych 9 Klucz (Kaba) FTO2005-C Klucz (Nordic) FTO2006-B Dostęp dla operatora 0 Płyta montażowa FHA2007-A Np. moduł dla straży pożarnej Moduł liniowy (C-NET) Do zwiększania liczby pętli dozorowych z 2 do 4, maks. liczba adresów nie zmienia się FCI2003-A 2 Moduł RS232 (izolowany) FCA200-A Do urządzeń z portem RS232 3 Moduł RS485 (izolowany) FCA2002-A Do urządzeń z portem RS485 4 Moduł sieciowy (SAFEDLINK) FN200-A Do łączenia central w sieć 5 Repeater (SAFEDLINK) FN2002-A Do wydłużania magistrali C-WEB, maks. pomiędzy 2 węzłami sieci (montaż bezpośrednio na powierzchni, szynie TS35 lub w obudowie FDCH29/292) 6 Moduł sygnalizatorów FCA2005-A Podział linii sygnalizatorów na 4 7 Akumulator (2 V, 7Ah, VDS) FA2005-A Podtrzymanie awaryjne 6

7 Akumulator (2 V, 26 Ah, VDS) FA2006-A 8 Moduł peryferii dla straży pożarnej FCI200-D Rynek niemiecki 9 Zestaw montażowy 9" FHA206-A Do instalacji w szafach typu Rack 20 Klucz licencyjny Sx FCA20xx Dla zastosowań specjalnych 2 Zestaw przewodów (komunikacyjnych) FCA204-A Do elastycznych połączeń pomiędzy modułami i płytą główną 22 Zasilacz zestaw (50 W, B) FP2005-A Dodatkowy zasilacz 23 Zaślepka FM 2 HU FHA205-A Do montażu wtynkowego Dane techniczne Zasilanie główne Moc zasilacza Napięcie robocze Prąd znamionowy Pojemność akumulatorów Monitorowanie akumulatora Monitorowanie zasilania głównego Kompatybilność z czujkami Liczba linii Pętle (z rozszerzeniem) lub Linie otwarte VAC VAC 50 W VDC maks. 5 A 2 x 2 V, 26 Ah tak tak Cerberus PRO FD720 (C-NET) 4 (8) 8 (6) Liczba adresów maks. 504 Wbudowane wejścia/ wyjścia Wyjścia przekaźnikowe Zdalna transmisja alarmu Zdalna transmisja awarii Wyjścia monitorowane Alarm Awaria Sygnalizatory Programowalne wejścia/wyjścia 2 2 wbudowana Konsola obsługowa Gniazdo do montażu modułów RS232, RS485 2 Gniazdo do montażu modułów sieciowego 2 Gniazdo do montażu modułów liniowych 2 Gniazdo do montażu kabli (komunikacyjnych) 2 Moduł sygnalizatorów maks. 2 Gniazdo Ethernetowe RJ45 Temperatura pracy C Temperatura składowania C Wilgotność (bez kondensacji ) 95 % rel. Wymiary (W x H x D) Bez pokrywy Z pokrywą Kolor Obudowa Pokrywa Kategoria ochrony (IEC 60529) Certyfikaty CNBOP VdS LPCB FM 0720/200 G bn/07 zatwierdzony 430 x 796 x 60 mm 430 x 796 x 88 mm szara, ~RAL 7035 szara ~RAL-900 Design IP30 7

8 Dane do zamówień Typ Nr katalogowy Opis Waga Centrale FC724-ZA S54400-C30-A2 Centrala (4-pętlowa) kg FC724-ZE S54400-C30-A3 Centrala (4-pętlowa) 2LED kg Opcje Z3B7 BPZ: Przekaźnik 250 VAC / 0 A kg FTO200-A A5Q Drukarka kg A5Q Papier do drukarki (0 rolek) kg FTO2005-C A5Q00003 Klucz (Kaba) 0.03 kg FTO2006-B A5Q Klucz (Nordic) kg FHA2007-A A5Q00005 Płyta montażowa kg FCI2003-A A5Q Moduł liniowy C-NET kg FCA2002-A A5Q Moduł RS485 (izolowany) kg FCA200-A A5Q Moduł RS232 (izolowany) kg FN200-A A5Q Moduł sieciowy (SAFEDLINK) kg FN2002-A S24236-B2502-A Repeater (SAFEDLINK) 0.54 kg FCA2005-A A5Q Moduł sygnalizatorów 0.40 kg FCA204-A A5Q Zestaw kabli (komunikacyjnych) kg FCI200-D A5Q Moduł dla straży pożarnej kg FH7202-Z3 S54400-B70-A0 Obudowa (Standard) kg FH7203-Z3 S54400-B7-A0 Obudowa (Comfort) kg FCM72-Y3 S54400-F75-A Grupa LED (2xLED) kg FHA206-A A5Q Zestaw montażowy9" kg FN2006-A S54400-A09-A Konwerter światłowodowy (SM) kg FN2007-A S54400-A0-A Konwerter światłowodowy (MM) kg Dodatkowe zasilacze FP2003-A A5Q Zestaw zasilacza (70 W) kg FP2004-A A5Q Zestaw zasilacza (50 W) do instalacji w pustej obudowie.366 kg Sieć (szkieletowa) FN2008-A S54400-F94-A Switch Ethernet kg NK S5446-C7-A Bramka Modbus kg FHA2029-A S54400-B79-A Zestaw montażowy dla switcha Ethernet (Comfort) kg FHA2030-A S54400-B8-A Zestaw montażowy dla switcha Ethernet (Large Extension) kg FA2006-A A5Q Akumulator (2 V, 26 Ah, VDS) kg FP2005-A A5Q Zestaw zasilacza (50 W) do kaskady.00 kg

9 Licencje FCA2033-A S54400-P54-A Klucz licencyjny (S) 0.00 kg FCA2034-A S54400-P55-A Klucz licencyjny (S2) 0.00 kg FCA2035-A S54400-P56-A Klucz licencyjny (S3) 0.00 kg Drukarka zewnętrzna DL3750+ A5Q Drukarka igłowa (zewnętrzna) kg Części zapasowe A5Q Taśma do drukarki DL kg 9 Siemens Sp. z o.o. Infrastructure & Cities Żupnicza Warszawa, PL Tel Copyright by Siemens Switzerland Ltd Dane i konstrukcja mogą ulec zmianie bez powiadomienia. Dostawa ograniczona dostępnością. Nr dokumentu: A6V020776_g_pl Dokumentacja FD20 / FD720 Edycja Sekcja 4 / 4
