Centrala Protec Systemy sygnalizacji pożarowej. Centrala Protec Dane techniczne: Informacje o produkcie:

Transkrypt

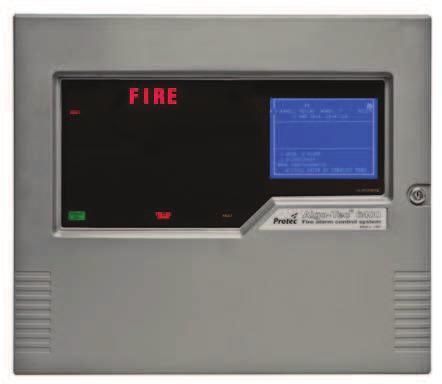

1 Centrala Protec 6400 Centrala Protec 6400 Informacje o produkcie: interaktywna, cyfrowa, adresowalna centrala detekcji i sygnalizacji pożarowej, przeznaczona do ochrony przeciwpożarowej obiektów o dużej kubaturze, pętla pozwalająca na podłączenie do 17 urządzeń, łatwa do adresowania, wyposażona w system True System Management, zaprojektowana i opracowana zgodnie z normą EN 54-&4, odporna na fałszywe alarmy, dostępna w wersji czteropętlowej, możliwość montażu natynkowego lub podtynkowego, estetyczny wygląd, szeroki wybór elementów peryferyjnych, drukarka w standardzie, wyposażona w klawiaturę Qwerty. Dane techniczne: Zakres temperatury [ ] od 0 do 40 Maksymalna wilgotność 85% bez zjawiska kondensacji Napięcie znamionowe pracy [VDC] 1,

2 Składowe systemu: 6400/DCN panel kontroli i wyświetlania posiada wbudowany wyświetlacz LCD i klawiaturę Qwerty oraz przyciski Wycisz, Sygnalizatory, Potwierdź, Kasuj, podczas pożaru na wyświetlaczu LCD pojawiają się: - numer strefy, - opis lokalizacji, - adres urządzenia, - data i godzina zdarzenia, - dodatkowy tekst komunikatu alarmowego dla danego urządzenia, - liczba urządzeń w pożarze, cicha drukarka termiczna, dwa porty RS3 do połączenia z komputerem, a także z systemami takimi jak m.in: BMS, Wizualizacja, Pager. 6400/4LPN panel obsługi pętli dozorowej umożliwia podłączenie pętli dozorowych do systemu, wyposażony w osiem wyjść sygnalizatorów konwencjonalnch, sześć przekaźników NO/NC, przekaźniki alarmu i pożaru do UTA, komunikuje się z innymi panelami w sieci. 6400/DCN/4LPN zintegrowany panel obsługi, kontroli i wyświetlania stanowi połączenie funkcji paneli 6400/DCN i 6400/LPN. 6400/MIMIC panel wizualizacji diodowej sygnalizuje zdarzenia poprzez wskaźniki LED, które mogą być uruchamiane przez odpowiednio przypisane im strefy, jak również specyficzne aktywacje wejść interfejsów. 6400/RDN panel wyniesiony posiada przyciski wycisz i kasuj do wyciszenia i skasowania aktywnych zdarzeń pożarowych, drukarka dostępna jako opcja. 9000/BC8/40 zasilacz posiada wbudowaną ładowarkę 8 A i akumulatory 40 Ah, ładowarka zapewnia dwutorowe wyjście 4 VDC dla równoległego węzłów 6400/LPN lub 6400/DCN, zwarcie na jednym torze jest izolowane i zasilanie zostaje przeniesione na drugi tor, wskaźniki i usterki ładowarki są umiejscowione na specjalnym wyświetlaczu zasilacza. 6400/LOOP/LCD adresowalny pętlowy wyświetlacz LCD zajmuje tylko jeden adres na pętli, podłączony bezpośrednio do pętli, komunikaty pojawiają się na wyświetlaczu LED o wymiarach 4 wierszy, po 40 znaków każdy, zdarzenia pożarowe mają najwyższy priorytet i blokują wyświetlanie innych błędów Hercules Colour Graphics System kolorowy pakiet graficzny Protec pozwala na wizualizację systemu, działa w oparciu o system Windows, kolorowe wydruki można drukować automatycznie lub na żądanie. Centrala Protec

3 Sposób działania: Protec Algo-Tec 6400 to w pełni rozproszony, sieciowy, interaktywny, cyfrowy i adresowalny system detekcji i sygnalizacji pożaru, przeznaczony dla budynków o średniej i dużej kubaturze, takich jak m.in. hotele, biurowce, lotniska, szpitale, obiekty przemysłowe. i 6400/4LPN) przechowuje zaprogramowaną konfiguracje systemu. Ponieważ każdy panel (6400/DCN) umożliwia wyświetlanie komunikatów i sterowanie całą siecią, nie ma potrzeby wyznaczenia jednego panelu głównego. Wszystkie panele pełnią tę funkcję. Do podłączenia można wykorzystać kable miedziane lub światłowodowe. Centrala Protec 6400 System zapewnia zwiększenie efektywności działania sieci paneli kontrolnych z wyświetlaczami (6400/DCN) oraz paneli obsługi pętli (6400/4LPN). Panele umiejscawia się uwzględniając strukturę obiektu oraz łatwość ułożenia przewodów. Dzięki temu pętle oraz linie sygnalizatorów można podłączać lokalnie do najbliższego panelu (6400/4LPN) i wyświetlić na dowolnym panelu (6400/DCN) w obrębie sieci. Unikamy wówczas prowadzenia wszystkich przewodów systemu do jednego centralnego miejsca. Tym samym, zwiększa się integralność całego układu, ponieważ żaden pojedynczy incydent nie jest w stanie unieruchomić całego systemu. Sprawność działania systemu zapewniają bieżące informacje systemowe i operacje przesyłane w obrębie sieci i dostępne z każdego panelu (6400/DCN). Dla większego bezpieczeństwa każdy panel (6400/DCN 6400/4LPN Rozproszona natura systemu 6400 pozwala go rozbudowywać poprzez dodanie paneli obsługi pętli (6400/4LPN). Panele te są dwu- lub czteropętlowe. Każda pętla umożliwia przyłączenie do 17 interaktywnych, adresowalnych urządzeń Protec Algo-Tec 6400, co daje łącznie 508 adresowalnych urządzeń na jeden panel (6400/4LPN). Maksymalna pojemność sieci to ponad urządzeń. Jeżeli ta liczba jest za mała, można stworzyć drugą sieć i połączyć je ze sobą. System programuje się na miejscu przy użyciu dedykowanego oprogramowania na PC. Dane konfiguracyjne można pobrać z dowolnego panelu 6400/DCN, za pośrednictwem wbudowanego portu RS3 i rozesłać siecią Taka metoda programowania nie tylko zmniejsza czas konfiguracji na obiekcie, ale także zapewnia kopie bezpieczeństwa danych, które są zdalnie przechowywane. Trwałe kopie danych konfiguracji można uzyskać za pośrednictwem aplikacji zainstalowanej na komputerze. 6400/DCN 6400/LOOP/LCD 8

4 Dane techniczne: Seria 6400 Temperatura pracy 0-40 C Wilgotność 85% (bez kondensacji) Napięcie 30 VAC ± 10% Zasilacz Akumulatory Napięcie pracy Praca w sieci Rodzaj połączenia sieciowego Maks. odległość pomiędzy panelami typ S9000/BC maks. 8 A x 1 V - 18, 6, 40, 60 Ah 1,5 V - 30 VDC tak (maks. 99 paneli) pętlowe, oparte na standardzie RS m Rodzaj panelu 6400/DCN/4LPN 6400/DCN 6400/4LPN Prąd panelu w dozorze (mierzone przy napięciu 4 VDC bez pętli, linii syg., 440 ma 10 ma 310 ma głównego, drukarki) Prąd panelu w alarmie (mierzone przy napięciu 4 VDC bez pętli, linii syg., głównego, drukarki) 830 ma 390 ma 540 ma Maks. obciążenie prądowe panelu (łącznie z pętlami, liniami sygnalizatorów, wyj. AUX 4V, drukarką i obciążeniem panelu powyżej) Rodzaj wyświetlacza 6 A nd. 6 A podświetlany graficzny wyświetlacz VGA podświetlany graficzny wyświetlacz VGA brak wyświetlacza Drukarka tak tak nie Liczba pętli 4 nd. 4 Liczba adresów na pętlę 17 nd. 17 Maks. obciążenie prądowe na pętle 600 ma nd. 600 ma Liczba diod strefowych 100 (możliwość rozbudowy do 800) 100 (możliwość rozbudowy do 800) Liczba stref do konfiguracji 800 nd. 800 Liczba grup wejściowych 999 nd. 999 Liczba grup wyjściowych 55 nd. 55 Zajętość adresów w sieci 1 1 Liczba linii sygnalizatorów 8 (1 4 V; EKL 47 kω) nd. 8 (1 4 V; EKL 47 kω) Liczba wyjść przekaźnikowych niemonitorowanych (NO/NC) 6 (1 4 V; EKL 47 kω) nd. 6 (1 4 V; EKL 47 kω) Monitorowane wyjście sygnału alarmu do UTA tak (0 4 V; EKL 1 kω) nd. tak (0 4 V; EKL 1 kω) Niemonitorowany przekaźnik wyjścia sygnału alarmu do UTA Monitorowane wyjście sygnału uszkodzenia do UTA Niemonitorowany przekaźnik wyjścia sygnału uszkodzenia do UTA Dodatkowe zewnętrzne wyjście napięciowe 4 [V] Programowalne przekaźniki wejściowe Port RS3 do konfiguracji panelu, BMS, wizualizacji, systemu pagerowego itd. tak 4V) nd. tak (1 4 V) tak ( 0 4 V; EKL 1 kω) nd. tak (0 4 V; EKL 1 kω) tak (1 4 V) nd. tak (1 4 V) 4 (całkowite obciążenie 1 A) class change, bomb alert. Plus 4 niededykowane wejścia do np. funkcji dzień/noc itd. (całkowite obciążenie 1 A) nd. nd. 4 (całkowite obciążenie 1 A) class change, bomb alert. Plus 4 niededykowane wejścia do np. funkcji dzień/noc itd. nd. Wymiary S W G Certyfikaty Certyfikat LPCB nr: 01ad/05; Certyfikat EC nr: 083-CPD-1438; Zgodna z normą: EN 54- & 4; Deklaracja właściwości użytkowych: PFD-CPR-0005 Świadectwo dopuszczenia CNBOP nr 14/014 Centrala Protec

5 Moduły Moduły 6000/IO, 6000/4IO, 6000/LPZA, 6000/APZA 6000/MIP, 6000/CCO 6000/MICCO 6000/LPZA, 6000/APZA 6000/16WAY Informacje o produkcie: 6000/IO, 6000/4IO, 6000/MICCO, 6000/16WAY moduły wejścia/wyjścia, 6000/LPZA, 6000/APZA, 6000/LPZA, 6000/APZA moduły lini bocznych i sygnalizatorów, 6000/MIP moduły wejściowe, 6000/CCO moduł wyjściowy. 9

6 6000/IO moduł wejścia/wyjścia podwójny interfejs wejścia/wyjścia, zapewnia dwa monitorowane wejścia i dwa beznapięciowe przekaźniki NO/NC, zasilany z pętli dozorowej, jeden przekaźnik o obciążalności do 30 V. 6000/MICCO moduł wejścia/wyjścia pojedynczy interfejs wejścia/wyjścia zapewnia monitorowane wejście, służy do podłączenia urządzeń zewnętrznych, zasilany z pętli, jeden przekaźnik o obciążalności do 30 V. 6000/4IO moduł wejścia/wyjścia i linii konwencjonalnej podwójny interfejs wejścia/wyjścia, posiada dwie konwencjonalne linie detekcyjne, sygnalizatorów, dwa beznapięciowe przekaźniki NO/NC i dwa monitorowane wejścia, zasilany z pętli dozorowej, jeden przekaźnik o obciążalności do 30 V. 6000/LPZA moduł linii bocznych i sygnalizatorów posiada dwie konwencjonalne linie detekcyjne oraz dwie linie sygnalizatorów konwencjonalnych, zasilany z pętli dozorowej. 6000/APZA moduł linii bocznych i sygnalizatorów posiada dwie konwencjonalne linie detekcyjne oraz dwie linie sygnalizatorów konwencjonalnych, zasilany zewnętrznie. 6000/LPZA moduł linii bocznych i sygnalizatorów interfejs linii bocznej i sygnalizatorów, pozwala na podłączenie jednej konwencjonalnej linii detekcyjnej oraz jednej linii sygnalizatorów konwencjonalnych, nie wymaga dodatkowego 4 V, zasilany z pętli. 6000/APZA moduł linii bocznych i sygnalizatorów interfejs linii bocznej i sygnalizatorów, pozwala na podłączenie jednej konwencjonalnej linii detekcyjnej oraz jednej linii sygnalizatorów konwencjonalnych, wymaga 4 V do obsługi linii detekcyjnej i sygnalizatorów. 6000/MIP moduł wejściowy przekazuje raporty o stanie monitorowanego wejścia do centrali sygnalizacji pożarowej, zasilany z pętli. 6000/CCO moduł wyjściowy konfigurowalny z centrali, pozwala na sterowanie dowolnymi urządzeniami zewnętrznymi za pomocą przekaźnika NO/NC, zasilany z pętli. 6000/16WAY moduł wejścia/wyjścia sprzęgla maksymalnie 16 linii konwencjonalnych i monitorowanych wyjść w obrębie pętli dozorowej, zasilany z dodatkowego źródła 4 V, możliwość skonfigurowania jako moduł 16 wejściowy i 16 wyjściowy lub 16 wyjściowy i 16 wejściowy, możliwość podłączenia 16 wejść monitorowanych lub niemonitorowanych, 6000/DIU/4V i 6000/DIU/30V - moduł kontroli i sterowania klap ppoż. - moduł pętlowy adresowalny, - informacja o położeniu klap poprzez diody umieszczone na obudowie, - możliwość podpięcia dwóch krańcówek z klapy, - sterowanie klapami o napięciu 4 V lub 30 V, - wymaga zasilacza do sterowania klapą, - osobny odseparowany od przekaźnika sterującego, zacisk do podłączenia zasilacza, - w wykonaniu pojedynczym lub podwójnym Moduły 93

7 Dane techniczne: Moduły Typ Nazwa Wejścia Wyjścia Kontrolno-sterujące Linii bocznych konwencjonalnych 6000/MICCO /IO Wymiary W H D [mm] Waga [g] 1 alarmowy: 5A/30V 147,3 86, Ω alarmowy: 7,85 kω 1 * A/4V 1 * 5A/30V Napięcie [V] 18-8 Prąd w dozorze [ma] Prąd w alarmie [ma] Uwagi 0,55, 146, , /CCO BRAK 1 1A/4V 45, , /MIP /DIU/4V 6000/ DIU/30V 6000/16WAY /4IO 6000/APZA 6000/LPZA 6000/APZA /LPZA 1 alarmowy: 1 kω 1 1A/4V alarmowy: 10 kω brak 45, , ,5 4 1 alarmowy: 1A/30V 10 kω monitorujący: 8, kω * A/4V 18, alarmowy: 0,9 kω alarmowy: 7,85 kω EOL - 8, kω EOL - 8, kω EOL - 8, kω EOL - 8, kω EOL - 8, kω * A/4V 1 * 5A/30V maks. obciążenie linii syg. - 1,6 A 146, ,6 0,6 maks. obciążenie 146, ,6 0,6 linii syg. - 1,6 A Przekaźniki wyj. w opcji NO lub NC maks. obciążenie 146, ,6 15 linii syg ma maks. obciążenie linii syg. - 1A maks. obciążenie linii syg ma 146, ,6 0,6 0,8 7,5 94

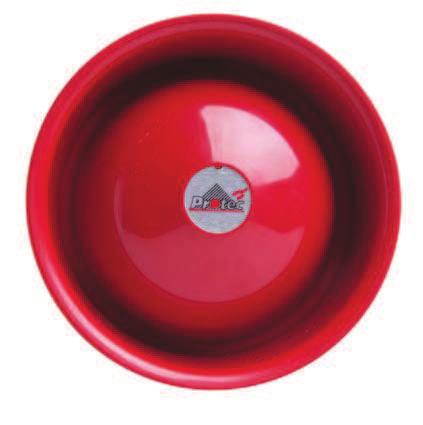

8 Sygnalizator akustyczny 6000/SSR Sygnalizator akustyczny Informacje o produkcie: adresowalny, niski pobór prądu, zasilany z pętli, zintegrowany izolator zwarć, stopień ochrony IP 65 pozwala stosować wewnątrz i na zewnątrz obiektu, duża moc sygnału, łatwa instalacja, głośność może być ustawiona na poziomie 75, 95 lub 100 db, trzy zmienne tony (zmienny, ciągły i impulsowy), ton i głośność ustawiane z poziomu centrali. Dane techniczne: Typ 6000/SSR Prąd w dozorze [ma] 0,7 Prąd w alarmie [ma] 5,7 Waga [g] 44 Zakres temperatur [ C] -10 do +55 Wilgotność od 0 do 85 % (bez kondensacji) Stopień ochrony IP 65 95
