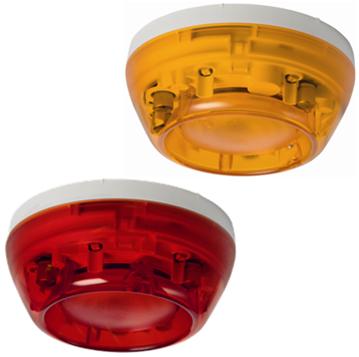

FDS229-R, FDS229-A Sygnalizator akustycznooptyczny

Transkrypt

1 FDS229-R, FDS229-A Sygnalizator akustycznooptyczny adresowalny (C-NET) Cerberus PRO Sygnalizator o 11 programowalnych sygnałach dźwiękowych, 2 programowalnych poziomach aktywacji Głośność do 99 db(a), regulowana 3 - stopniowo Sygnalizator optyczny z zaprogramowaną sekwencją błyskową, tryb błyskania regulowany Zasilanie i komunikacja poprzez C-NET/FDnet Kompatybilny z gniazdem adresowalnym Możliwość używania dostępnych akcesoriów gniazd Monitorowanie statusu urządzenia

2 Charakterystyka Sygnalizator akustyczno-optyczny FDS229-R, FDS229-A Ochrona środowiska naturalnego Produkowane z uwzględnieniem wymagań ochrony środowiska naturalnego Materiały nadające się do recyklingu Możliwość łatwego rozdzielenia elementów elektroniki oraz tworzyw sztucznych Charakterystyka Zabezpieczona elektronika, komponenty wysokiej jakości Wbudowany izolator zwarć Regulowana intensywność dźwięku i typ dźwięku Regulowany tryb błyskania Gniazd adresowalne FDB221/FDB222 z zaciskami bezśrubowymi Zasilanie poprzez C-NET/FDnet, nie jest wymagane żadne dodatkowe zasilanie Bardzo niski pobór prądu Okresowy test części akustycznej (niesłyszalny) Monitorowanie stanu urządzenia FDS229-R FDS229-A Działanie Alarmowanie akustyczne w przypadku pożaru, z łatwo rozpoznawalnym sygnałem o zagrożeniu Uzupełnienie o sygnalizacje optyczną Dźwięk jest zsynchronizowany ze wszystkimi sygnalizatorami dźwiękowymi FDS221 i sygnalizatorami w gniazdach FDSB291 zamontowanymi na tej samej linii dozorowej (FDnet) Tryb błyskania o Sygnalizator optyczny błyska zawsze, gdy aktywny jest sygnalizator akust. o Sygnalizatory akustyczny i optyczny uruchamiane są oddzielnie. Przeznaczenie Drogi ewakuacyjne Korytarze Klatki schodowe Akcesoria FDB221 FDB222 Gniazda FDB221 i FDB222 FDB221 gniazdo z dystansami FDB222 gniazdo płaskie Zaciski pomarańczowe, przekrój poprzeczny od 0.2 do 1.5 mm 2 Do montażu na suficie właściwym, zewnętrzna średnica przewodu maks. 6 mm w przeciwnym przypadku konieczność użycia adaptera FDB291 FDB222 do montażu na sufitach podwieszanych (bez dystansów) FDB221 wysokość 22 mm FDB222 wysokość 17 mm Ø 100 Sloty montażowe od min. 46 mm do maks. 79 mm Zaciski pętli Zaciski bezśrubowe Otwór do wprowadzenia kabli 2

3 Element uszczelniający FDBZ295 Dla zapewnienia wyższego stopnia ochrony Tylko z gniazdem FDB221 Wysokość 30 mm Wysokość wraz z sygnalizatorem 55 mm Ø 107 Adapter gniazda FDB291 Do montażu natynkowego dla przewodów > 6 mm Mocowanie za pomocą zacisku sprężynowego Wysokość adaptera 25 mm Wysokość wraz z sygnalizatorem 54 mm Otwór do wprowadzenia kabli Ø 120 Otwory montażowe od min. 46 mm do maks. 90 mm Płytki opisowe FDBZ291 Do identyfikacji adresu urządzenia Kompatybilne z gniazdami FDB221/222 i adapterem FDB291 Mikrozłącza DBZ1190-AA Do podłączenia kabli maks. 0.5 mm 2 Zaciski pomocnicze DBZ1190-AB Do podłączenia kabli maks 2.5 mm 2 Do podłączenia zewnętrznego wskaźnika zadziałania (WZ) lub ekranu Gniazdo FDB221/222 Zaciski pomocnicze DBZ1190-AA Mikrozłącza DBZ1190-AB 3

4 Element blokujący FDBZ293 Zabezpieczenie przed kradzieżą Kołek gwintowany M3 x 6 Klucz sześciokątny Adapter gniazda do środowiska wilgotnego FDB293 Dla zapewnienia wyższego stopnia ochrony Do montażu w środowiskach mokrych lub wilgotnych Mocowanie za pomocą zacisku sprężynowego Otwory montażowe 153,5 mm Wysokość podstawy 49 mm Wysokość wraz z sygnalizatorem 81 mm 135 Dławica kablowa M20 x 1.5 Do zabezpieczenia wpustów w adapterze FDB293 w przypadku kabli prowadzonych powierzchniowo 4

5 Płytka opisowa DBZ1193A Kompatybilna z adapterem gniazda FDB293 Kosz ochronny DBZ1194 Ochrona sygnalizatora przed uszkodzeniem Może być stosowany wyłącznie z adapterem gniazda FDB293 Wysokość gniazda wraz z koszem ochronnym 145 mm Ø 158,5 5

6 Montaż Sygnalizator akustyczno-optyczny FDS229-R, FDS229-A jest instalowany bezpośrednio w gnieździe i montowany na ścianach lub sufitach Przygotowany do okablowania podtynkowego W przypadku okablowania natynkowego wraz z gniazdem FDB221, jeśli przewody mają średnicę powyżej 6 mm, niezbędny jest dodatkowy adapter FDB291 lub adapter dla środowiska wilgotnego FDB293. Dla wyższej klasy ochronności uszczelka FDBZ295 FDB221, FDB221-AA gniazdo czujki adresowalnej FDB222 gniazdo czujki adresowalnej, płaskie FDBZ295 uszczelka i FDB221 gniazdo czujki adresowalnej płaskie Wymiary FDS229-R, FDS229-A bez gniazda Ø Wysokość z FDB221 = 52.5 mm Wysokość z FDB222 = 47.5 mm Wysokość z FDB221 i uszczelką FDBZ295 = 55mm 6

7 Dane techniczne Napięcie zasilania VDC Prąd w stanie spoczynku 250 μa Aktywacja sygnalizatora akustycznego 3,5 ma Aktywacja sygnalizatora optycznego 3,5 ma Aktywacja obu sygnalizatorów 7, 0 ma Liczba dźwięków 11 2 poziomy aktywacji 3 poziomy dźwięku Głośność db(a) Liczba wzorów błyskania Światłość (jedn.: kandela, cd) przy 32 VDC (zależnie od kąta patrzenia ): czerwony pomarańczowy Zewn. wskaźnik zadziałania (AI) 2 Temperatura pracy FDS229-R (czerwony) FDS229-A (pomarańczowy) 1 (przerywany) cd cd C C Temperatura składowania C Wilgotność 95 % wzgl. Protokół komunikacyjny C-NET/FDnet Zaciski połączeniowe W zależności od gniazda Kolor FDS229-R FDS229-A Kategoria ochrony EN60529 / IEC529 z gniazdem FDB221 adapterem gniazdafdb291 gniazdem FDB221 i uszczelką FDBZ295 IP44 Przeźroczysty czerwony Przeźroczysty pomarańczowy W przypadku montażu na ścianie i przewodach wprowadzanych od spodu > IP43, przy innym montażu IP42 adapterem do środowiska wilgotnego FDB293 IP54 Normy EN 54-3, EN Certyfikaty VdS FDS229-R G FDS229-A G LPCB 531p/03 531p/02 CNBOP (świadectwo dopuszczenia) 0920/ Kompatybilność C-NET, FDnet FS720, FS20 System Zarządzania Jakością Siemens Standard SN

8 Dane do zamówień Typ Nr katalogowy Opis Waga FDS221-R A5Q Sygnalizator akustyczno-optyczny kg czerwony FDS221-W A5Q Sygnalizator akustyczno-optyczny kg pomarańczowy Akcesoria FDB221 A5Q Gniazdo adresowalne kg FDB222 S54319-F1-A1 Gniazdo adresowalne, płaskie kg FDBZ293 A5Q Element blokujący (2 klucze sześciokątne, kg 100 śrub) FDBZ295 S54319-F10-A1 Element uszczelniający kg FDB291 A5Q Adapter gniazda kg FDBZ291 A5Q Płytki opisowe (10x) kg FDB293 A5Q Adapter gniazda do środowiska wilgotnego kg A5Q Dławica kablowa M20 x kg DBZ1193A BPZ: Płytki opisowe (10x) kg DBZ1194 BPZ: Kosz ochronny kg DBZ1190-AA BPZ: Mikrozłącza mm kg DBZ1190-AB BPZ: Zaciski pomocnicze mm kg Więcej informacji o przeglądzie urządzeń można odnaleźć w dokumencie nr A6V Siemens Sp. z o.o. Infrastructure & Cities Żupnicza Warszawa, PL Tel Copyright by Siemens Switzerland Ltd Dane i konstrukcja mogą ulec zmianie bez powiadomienia. Dostawa ograniczona dostępnością. Nr dokumentu: A6V _a_pl Dokumentacja FD20 / FD720 Edycja Sekcja 4 / 4
